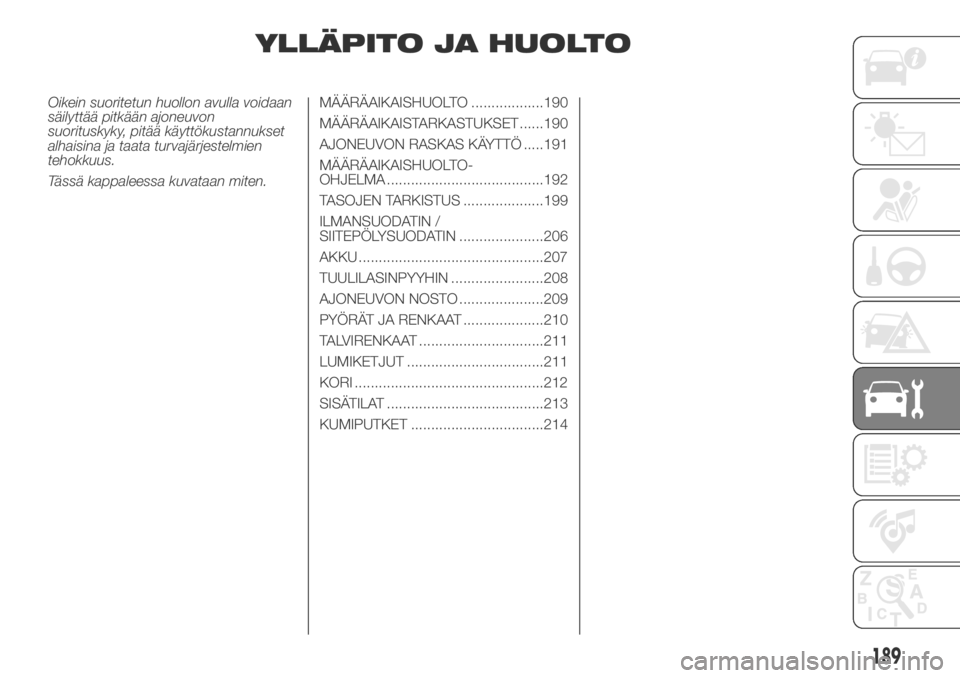

YLLÄPITO JA HUOLTO
Oikein suoritetun huollon avulla voidaan
säilyttää pitkään ajoneuvon
suorituskyky, pitää käyttökustannukset
alhaisina ja taata turvajärjestelmien
tehokkuus.
Tässä kappaleessa kuvataan miten.MÄÄRÄAIKAISHUOLTO ..................190
MÄÄRÄAIKAISTARKASTUKSET ......190
AJONEUVON RASKAS KÄYTTÖ .....191
MÄÄRÄAIKAISHUOLTO-
OHJELMA .......................................192
TASOJEN TARKISTUS ....................199
ILMANSUODATIN /
SIITEPÖLYSUODATIN .....................206
AKKU ..............................................207
TUULILASINPYYHIN .......................208
AJONEUVON NOSTO .....................209
PYÖRÄT JA RENKAAT ....................210
TALVIRENKAAT ...............................211
LUMIKETJUT ..................................211
KORI ...............................................212
SISÄTILAT .......................................213
KUMIPUTKET .................................214
189

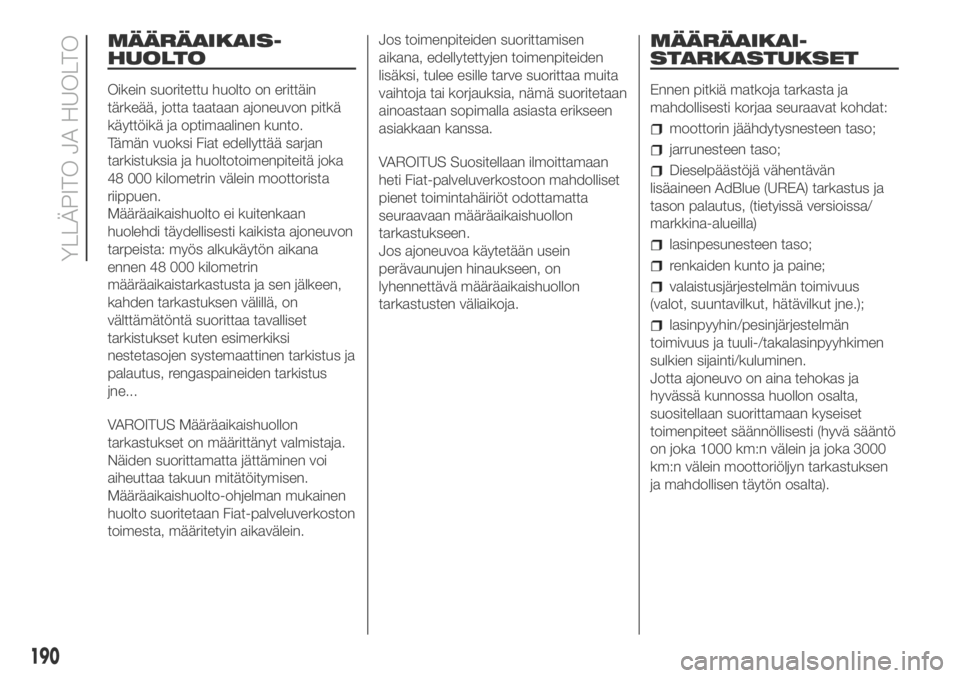

MÄÄRÄAIKAIS-
HUOLTO
Oikein suoritettu huolto on erittäin
tärkeää, jotta taataan ajoneuvon pitkä
käyttöikä ja optimaalinen kunto.
Tämän vuoksi Fiat edellyttää sarjan
tarkistuksia ja huoltotoimenpiteitä joka
48 000 kilometrin välein moottorista
riippuen.
Määräaikaishuolto ei kuitenkaan
huolehdi täydellisesti kaikista ajoneuvon
tarpeista: myös alkukäytön aikana
ennen 48 000 kilometrin
määräaikaistarkastusta ja sen jälkeen,
kahden tarkastuksen välillä, on
välttämätöntä suorittaa tavalliset
tarkistukset kuten esimerkiksi
nestetasojen systemaattinen tarkistus ja
palautus, rengaspaineiden tarkistus
jne...
VAROITUS Määräaikaishuollon
tarkastukset on määrittänyt valmistaja.
Näiden suorittamatta jättäminen voi
aiheuttaa takuun mitätöitymisen.
Määräaikaishuolto-ohjelman mukainen
huolto suoritetaan Fiat-palveluverkoston
toimesta, määritetyin aikavälein.Jos toimenpiteiden suorittamisen
aikana, edellytettyjen toimenpiteiden
lisäksi, tulee esille tarve suorittaa muita
vaihtoja tai korjauksia, nämä suoritetaan
ainoastaan sopimalla asiasta erikseen
asiakkaan kanssa.
VAROITUS Suositellaan ilmoittamaan
heti Fiat-palveluverkostoon mahdolliset
pienet toimintahäiriöt odottamatta
seuraavaan määräaikaishuollon
tarkastukseen.
Jos ajoneuvoa käytetään usein
perävaunujen hinaukseen, on
lyhennettävä määräaikaishuollon
tarkastusten väliaikoja.
MÄÄRÄAIKAI-
STARKASTUKSET
Ennen pitkiä matkoja tarkasta ja
mahdollisesti korjaa seuraavat kohdat:
moottorin jäähdytysnesteen taso;
jarrunesteen taso;
Dieselpäästöjä vähentävän
lisäaineen AdBlue (UREA) tarkastus ja
tason palautus, (tietyissä versioissa/
markkina-alueilla)
lasinpesunesteen taso;
renkaiden kunto ja paine;
valaistusjärjestelmän toimivuus
(valot, suuntavilkut, hätävilkut jne.);
lasinpyyhin/pesinjärjestelmän
toimivuus ja tuuli-/takalasinpyyhkimen
sulkien sijainti/kuluminen.
Jotta ajoneuvo on aina tehokas ja
hyvässä kunnossa huollon osalta,
suositellaan suorittamaan kyseiset
toimenpiteet säännöllisesti (hyvä sääntö
on joka 1000 km:n välein ja joka 3000
km:n välein moottoriöljyn tarkastuksen
ja mahdollisen täytön osalta).
190
YLLÄPITO JA HUOLTO

AJONEUVON
RASKAS KÄYTTÖ
Jos ajoneuvoa käytetään
pääsääntöisesti yhdessä seuraavista
olosuhteista:
perävaunun tai asuntovaunun
hinaus;
pölyiset tiet;
lyhyet (alle 7-8 km) ja toistuvat
matkat ulkolämpötilan ollessa pakkasen
puolella;
moottori käy usein tyhjäkäynnillä tai
ajoneuvolla ajetaan pitkiä matkoja
alhaisella nopeudella tai jos ajoneuvo ei
ole ollut käytössä pitkään aikaan;
on suoritettava seuraavat tarkastukset
useammin kuin määräaikaishuolto-
ohjelmassa on esitetty:
etulevyjarrujen jarrupalojen kunnon ja
kulumisen tarkastus;
moottorin konepellin ja tavaratilan
puhtauden tarkastus sekä vipujen
puhtauden ja voitelun tarkastus;
silmämääräiset tarkastukset:
moottori, vaihteisto, voimansiirto,
putkien jäykät ja taipuisat osat
(pakoputki - polttoaineen syöttöputki -
jarrut), kumiset elementit (suojukset -
muhvit - holkit - jne.);
akun lataustilan ja akkunesteen
tason (elektrolyytti) tarkastus;
lisävarusteiden ohjaimien hihnojen
silmämääräinen tarkastus;
moottoriöljyn ja öljynsuodattimen
tarkastus ja mahdollinen vaihto
dieselpäästöjä vähentävän lisäaineen
AdBlue (UREA) tason palautus,
(tietyissä versioissa/ markkina-alueilla),
merkkivalon tai viestin ilmestyessä
mittaritauluun;
siitepölysuodattimen tarkastus ja
mahdollinen vaihto.
191

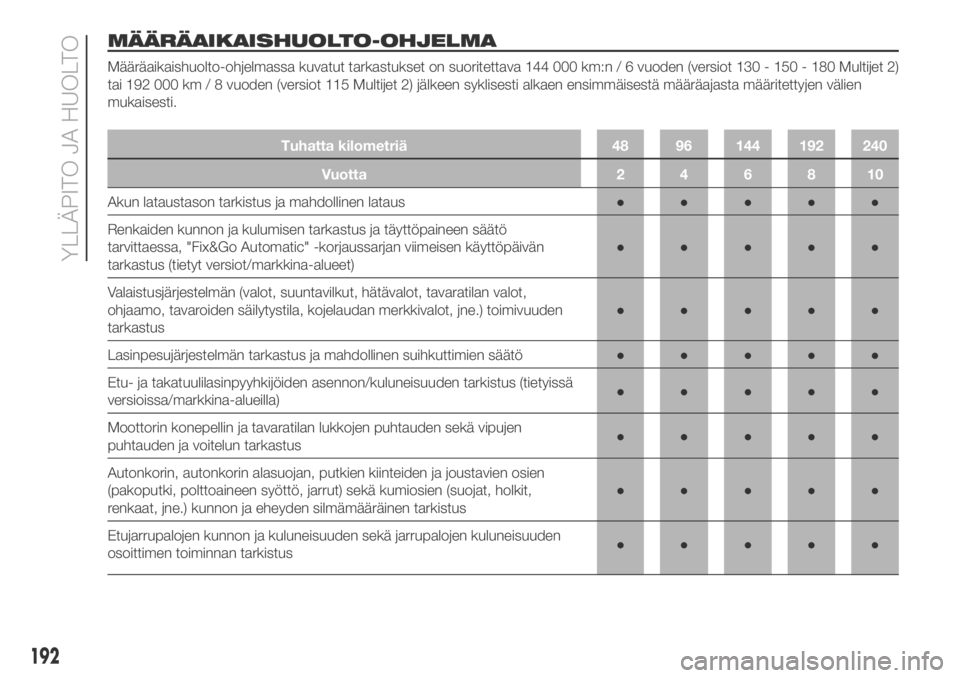

MÄÄRÄAIKAISHUOLTO-OHJELMA
Määräaikaishuolto-ohjelmassa kuvatut tarkastukset on suoritettava 144 000 km:n / 6 vuoden (versiot 130 - 150 - 180 Multijet 2)
tai 192 000 km / 8 vuoden (versiot 115 Multijet 2) jälkeen syklisesti alkaen ensimmäisestä määräajasta määritettyjen välien
mukaisesti.
Tuhatta kilometriä 48 96 144 192 240
Vuotta 2 4 6 8 10
Akun lataustason tarkistus ja mahdollinen lataus●●●●●
Renkaiden kunnon ja kulumisen tarkastus ja täyttöpaineen säätö
tarvittaessa, "Fix&Go Automatic" -korjaussarjan viimeisen käyttöpäivän
tarkastus (tietyt versiot/markkina-alueet)●●●●●
Valaistusjärjestelmän (valot, suuntavilkut, hätävalot, tavaratilan valot,
ohjaamo, tavaroiden säilytystila, kojelaudan merkkivalot, jne.) toimivuuden
tarkastus●●●●●
Lasinpesujärjestelmän tarkastus ja mahdollinen suihkuttimien säätö●●●●●
Etu- ja takatuulilasinpyyhkijöiden asennon/kuluneisuuden tarkistus (tietyissä
versioissa/markkina-alueilla)●●●●●
Moottorin konepellin ja tavaratilan lukkojen puhtauden sekä vipujen
puhtauden ja voitelun tarkastus●●●●●
Autonkorin, autonkorin alasuojan, putkien kiinteiden ja joustavien osien
(pakoputki, polttoaineen syöttö, jarrut) sekä kumiosien (suojat, holkit,
renkaat, jne.) kunnon ja eheyden silmämääräinen tarkistus●●●●●
Etujarrupalojen kunnon ja kuluneisuuden sekä jarrupalojen kuluneisuuden
osoittimen toiminnan tarkistus●●●●●
192
YLLÄPITO JA HUOLTO

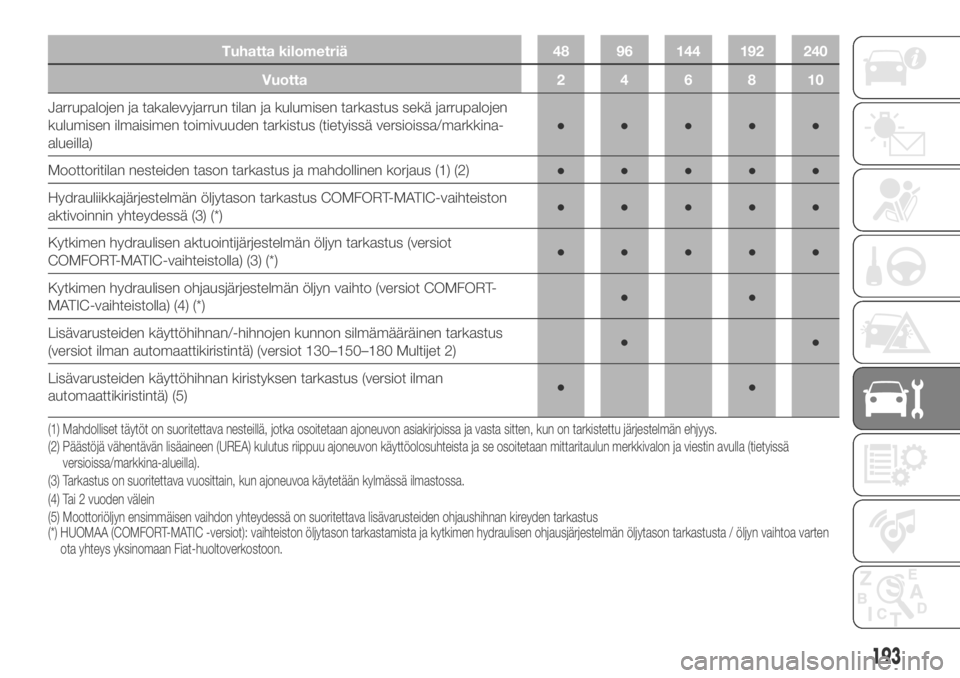

Tuhatta kilometriä 48 96 144 192 240
Vuotta 2 4 6 8 10
Jarrupalojen ja takalevyjarrun tilan ja kulumisen tarkastus sekä jarrupalojen
kulumisen ilmaisimen toimivuuden tarkistus (tietyissä versioissa/markkina-
alueilla)●●●●●
Moottoritilan nesteiden tason tarkastus ja mahdollinen korjaus (1) (2)●●●●●
Hydrauliikkajärjestelmän öljytason tarkastus COMFORT-MATIC-vaihteiston
aktivoinnin yhteydessä (3) (*)●●●●●
Kytkimen hydraulisen aktuointijärjestelmän öljyn tarkastus (versiot
COMFORT-MATIC-vaihteistolla) (3) (*)●●●●●
Kytkimen hydraulisen ohjausjärjestelmän öljyn vaihto (versiot COMFORT-
MATIC-vaihteistolla) (4) (*)●●
Lisävarusteiden käyttöhihnan/-hihnojen kunnon silmämääräinen tarkastus
(versiot ilman automaattikiristintä) (versiot 130–150–180 Multijet 2)●●
Lisävarusteiden käyttöhihnan kiristyksen tarkastus (versiot ilman
automaattikiristintä) (5)●●
(1) Mahdolliset täytöt on suoritettava nesteillä, jotka osoitetaan ajoneuvon asiakirjoissa ja vasta sitten, kun on tarkistettu järjestelmän ehjyys.
(2) Päästöjä vähentävän lisäaineen (UREA) kulutus riippuu ajoneuvon käyttöolosuhteista ja se osoitetaan mittaritaulun merkkivalon ja viestin avulla (tietyissä
versioissa/markkina-alueilla).
(3) Tarkastus on suoritettava vuosittain, kun ajoneuvoa käytetään kylmässä ilmastossa.
(*) HUOMAA (COMFORT-MATIC -versiot): vaihteiston öljytason tarkastamista ja kytkimen hydraulisen ohjausjärjestelmän öljytason tarkastusta / öljyn vaihtoa varten
ota yhteys yksinomaan Fiat-huoltoverkostoon. (4) Tai 2 vuoden välein
(5) Moottoriöljyn ensimmäisen vaihdon yhteydessä on suoritettava lisävarusteiden ohjaushihnan kireyden tarkastus
193

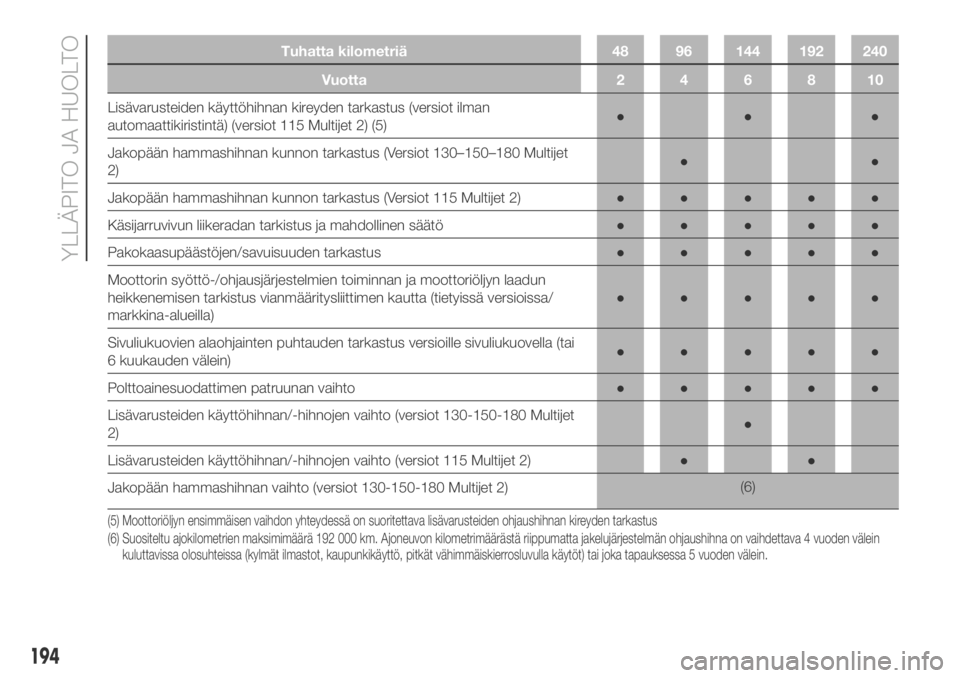

Tuhatta kilometriä 48 96 144 192 240
Vuotta 2 4 6 8 10
Lisävarusteiden käyttöhihnan kireyden tarkastus (versiot ilman
automaattikiristintä) (versiot 115 Multijet 2) (5)●●●
Jakopään hammashihnan kunnon tarkastus (Versiot 130–150–180 Multijet
2)●●
Jakopään hammashihnan kunnon tarkastus (Versiot 115 Multijet 2)●●●●●
Käsijarruvivun liikeradan tarkistus ja mahdollinen säätö●●●●●
Pakokaasupäästöjen/savuisuuden tarkastus●●●●●
Moottorin syöttö-/ohjausjärjestelmien toiminnan ja moottoriöljyn laadun
heikkenemisen tarkistus vianmääritysliittimen kautta (tietyissä versioissa/
markkina-alueilla)●●●●●
Sivuliukuovien alaohjainten puhtauden tarkastus versioille sivuliukuovella (tai
6 kuukauden välein)●●●●●
Polttoainesuodattimen patruunan vaihto●●●●●
Lisävarusteiden käyttöhihnan/-hihnojen vaihto (versiot 130-150-180 Multijet
2)●
Lisävarusteiden käyttöhihnan/-hihnojen vaihto (versiot 115 Multijet 2)●●
Jakopään hammashihnan vaihto (versiot 130-150-180 Multijet 2)(6)
(5) Moottoriöljyn ensimmäisen vaihdon yhteydessä on suoritettava lisävarusteiden ohjaushihnan kireyden tarkastus
(6) Suositeltu ajokilometrien maksimimäärä 192 000 km. Ajoneuvon kilometrimäärästä riippumatta jakelujärjestelmän ohjaushihna on vaihdettava4 vuoden välein
kuluttavissa olosuhteissa (kylmät ilmastot, kaupunkikäyttö, pitkät vähimmäiskierrosluvulla käytöt) tai joka tapauksessa 5 vuoden välein.
194
YLLÄPITO JA HUOLTO

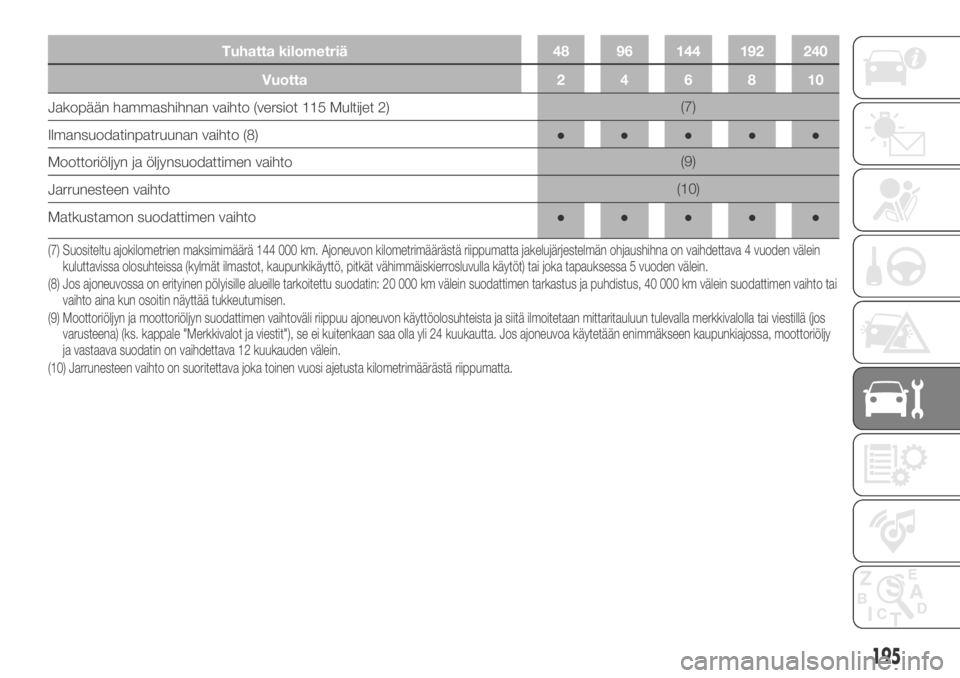

Tuhatta kilometriä 48 96 144 192 240
Vuotta 2 4 6 8 10
Jakopään hammashihnan vaihto (versiot 115 Multijet 2)(7)
Ilmansuodatinpatruunan vaihto (8)●●●●●
Moottoriöljyn ja öljynsuodattimen vaihto(9)
Jarrunesteen vaihto(10)
Matkustamon suodattimen vaihto●●●●●
(7) Suositeltu ajokilometrien maksimimäärä 144 000 km. Ajoneuvon kilometrimäärästä riippumatta jakelujärjestelmän ohjaushihna on vaihdettava4 vuoden välein
kuluttavissa olosuhteissa (kylmät ilmastot, kaupunkikäyttö, pitkät vähimmäiskierrosluvulla käytöt) tai joka tapauksessa 5 vuoden välein.
(8) Jos ajoneuvossa on erityinen pölyisille alueille tarkoitettu suodatin: 20 000 km välein suodattimen tarkastus ja puhdistus, 40 000 km välein suodattimen vaihto tai
vaihto aina kun osoitin näyttää tukkeutumisen.
(9) Moottoriöljyn ja moottoriöljyn suodattimen vaihtoväli riippuu ajoneuvon käyttöolosuhteista ja siitä ilmoitetaan mittaritauluun tulevallamerkkivalolla tai viestillä (jos
varusteena) (ks. kappale "Merkkivalot ja viestit"), se ei kuitenkaan saa olla yli 24 kuukautta. Jos ajoneuvoa käytetään enimmäkseen kaupunkiajossa, moottoriöljy
ja vastaava suodatin on vaihdettava 12 kuukauden välein.
(10) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta.
195

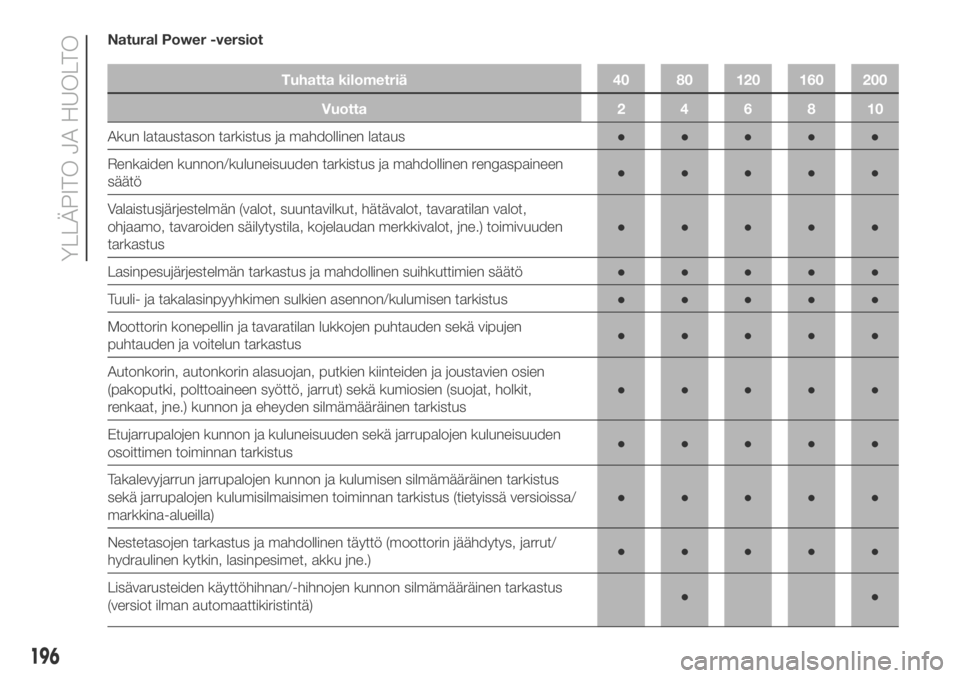

Natural Power -versiot
Tuhatta kilometriä 40 80 120 160 200
Vuotta246810
Akun lataustason tarkistus ja mahdollinen lataus●●●●●
Renkaiden kunnon/kuluneisuuden tarkistus ja mahdollinen rengaspaineen
säätö●●●●●
Valaistusjärjestelmän (valot, suuntavilkut, hätävalot, tavaratilan valot,
ohjaamo, tavaroiden säilytystila, kojelaudan merkkivalot, jne.) toimivuuden
tarkastus●●●●●
Lasinpesujärjestelmän tarkastus ja mahdollinen suihkuttimien säätö●●●●●
Tuuli- ja takalasinpyyhkimen sulkien asennon/kulumisen tarkistus●●●●●
Moottorin konepellin ja tavaratilan lukkojen puhtauden sekä vipujen
puhtauden ja voitelun tarkastus●●●●●
Autonkorin, autonkorin alasuojan, putkien kiinteiden ja joustavien osien
(pakoputki, polttoaineen syöttö, jarrut) sekä kumiosien (suojat, holkit,
renkaat, jne.) kunnon ja eheyden silmämääräinen tarkistus●●●●●
Etujarrupalojen kunnon ja kuluneisuuden sekä jarrupalojen kuluneisuuden
osoittimen toiminnan tarkistus●●●●●
Takalevyjarrun jarrupalojen kunnon ja kulumisen silmämääräinen tarkistus
sekä jarrupalojen kulumisilmaisimen toiminnan tarkistus (tietyissä versioissa/
markkina-alueilla)●●●●●
Nestetasojen tarkastus ja mahdollinen täyttö (moottorin jäähdytys, jarrut/
hydraulinen kytkin, lasinpesimet, akku jne.)●●●●●
Lisävarusteiden käyttöhihnan/-hihnojen kunnon silmämääräinen tarkastus
(versiot ilman automaattikiristintä)●●
196
YLLÄPITO JA HUOLTO

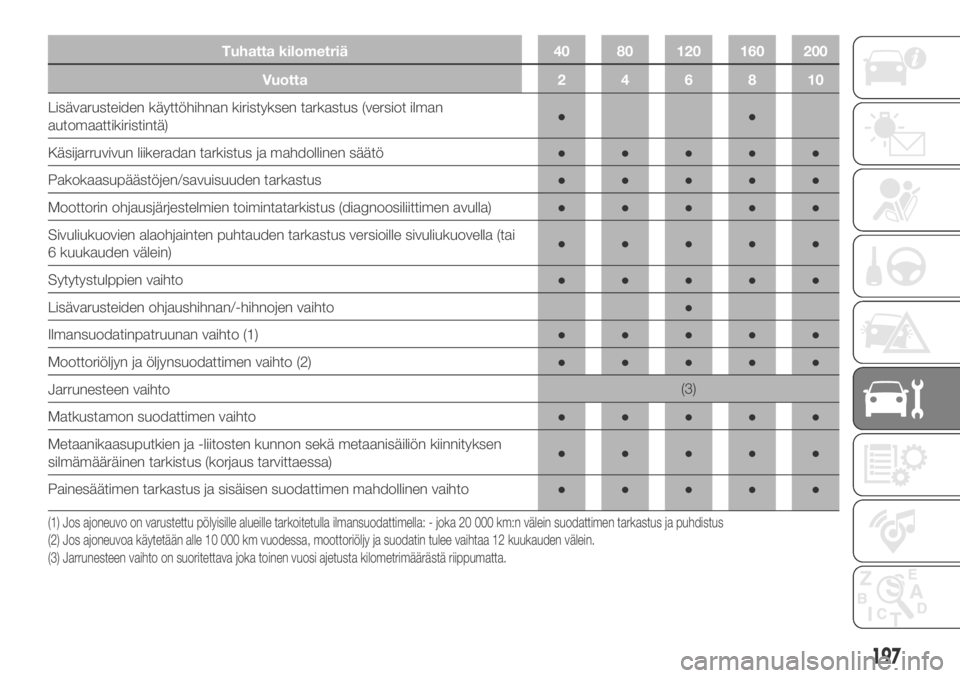

Tuhatta kilometriä 40 80 120 160 200
Vuotta246810
Lisävarusteiden käyttöhihnan kiristyksen tarkastus (versiot ilman
automaattikiristintä)●●
Käsijarruvivun liikeradan tarkistus ja mahdollinen säätö●●●●●
Pakokaasupäästöjen/savuisuuden tarkastus●●●●●
Moottorin ohjausjärjestelmien toimintatarkistus (diagnoosiliittimen avulla)●●●●●
Sivuliukuovien alaohjainten puhtauden tarkastus versioille sivuliukuovella (tai
6 kuukauden välein)●●●●●
Sytytystulppien vaihto●●●●●
Lisävarusteiden ohjaushihnan/-hihnojen vaihto●
Ilmansuodatinpatruunan vaihto (1)●●●●●
Moottoriöljyn ja öljynsuodattimen vaihto (2)●●●●●
Jarrunesteen vaihto(3)
Matkustamon suodattimen vaihto●●●●●
Metaanikaasuputkien ja -liitosten kunnon sekä metaanisäiliön kiinnityksen
silmämääräinen tarkistus (korjaus tarvittaessa)●●●●●
Painesäätimen tarkastus ja sisäisen suodattimen mahdollinen vaihto●●●●●
(1) Jos ajoneuvo on varustettu pölyisille alueille tarkoitetulla ilmansuodattimella: - joka 20 000 km:n välein suodattimen tarkastus ja puhdistus
(2) Jos ajoneuvoa käytetään alle 10 000 km vuodessa, moottoriöljy ja suodatin tulee vaihtaa 12 kuukauden välein.
(3) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta.
197

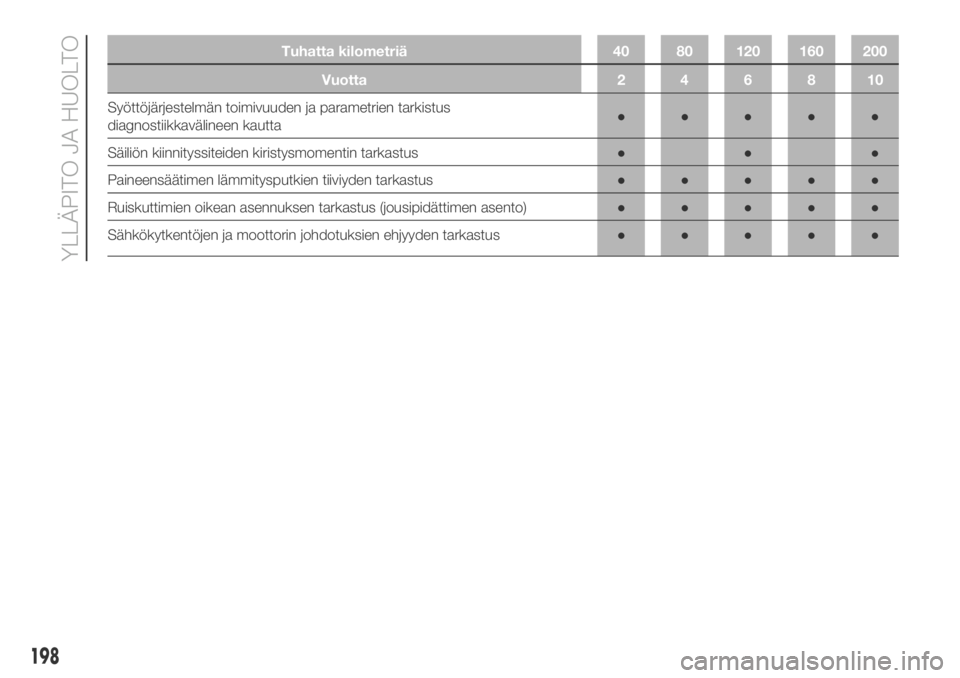

Tuhatta kilometriä 40 80 120 160 200
Vuotta246810
Syöttöjärjestelmän toimivuuden ja parametrien tarkistus
diagnostiikkavälineen kautta●●●●●
Säiliön kiinnityssiteiden kiristysmomentin tarkastus●●●
Paineensäätimen lämmitysputkien tiiviyden tarkastus●●●●●
Ruiskuttimien oikean asennuksen tarkastus (jousipidättimen asento)●●●●●
Sähkökytkentöjen ja moottorin johdotuksien ehjyyden tarkastus●●●●●
198
YLLÄPITO JA HUOLTO
