FIAT FIORINO 2007 Manual de Uso e Manutenção (in Portuguese)

180
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

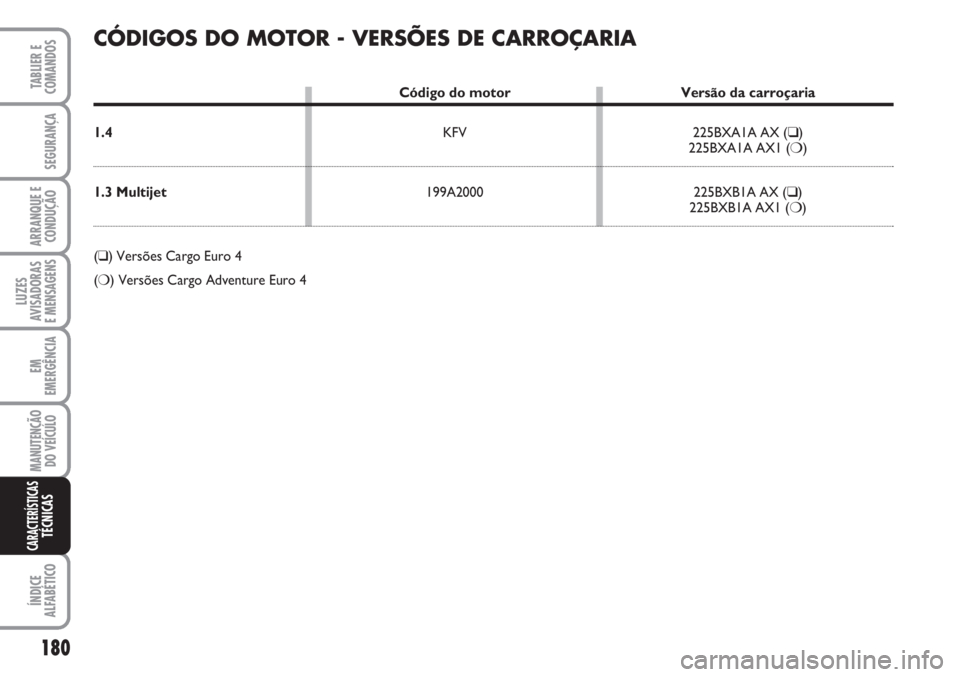

CÓDIGOS DO MOTOR - VERSÕES DE CARROÇARIA
Código do motor Versão da carroçaria
1.4 KFV 225BXA1A AX (
❑)225BXA1A AX1 (❍)
1.3 Multijet199A2000 225BXB1A AX (
❑)225BXB1A AX1 (❍)
(❑) Versões Cargo Euro 4
(❍) Versões Cargo Adventure Euro 4

181
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

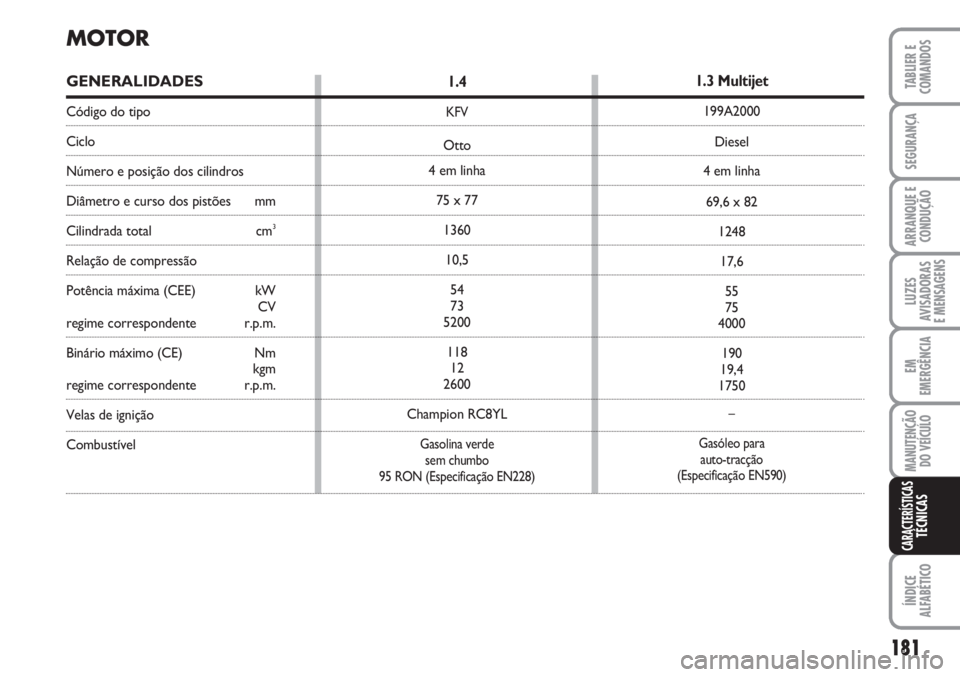

MOTOR
GENERALIDADES
Código do tipo
Ciclo
Número e posição dos cilindros
Diâmetro e curso dos pistões mm
Cilindrada total cm3
Relação de compressão
Potência máxima (CEE) kW
CV
regime correspondente r.p.m.
Binário máximo (CE) Nm
kgm
regime correspondente r.p.m.
Velas de ignição
Combustível
1.4
KFV
Otto
4 em linha
75 x 77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Gasolina verde
sem chumbo
95 RON (Especificação EN228)
1.3 Multijet
199A2000
Diesel
4 em linha
69,6 x 82
1248
17,6
55
75
4000
190
19,4
1750
–
Gasóleo para
auto-tracção
(Especificação EN590)

182
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

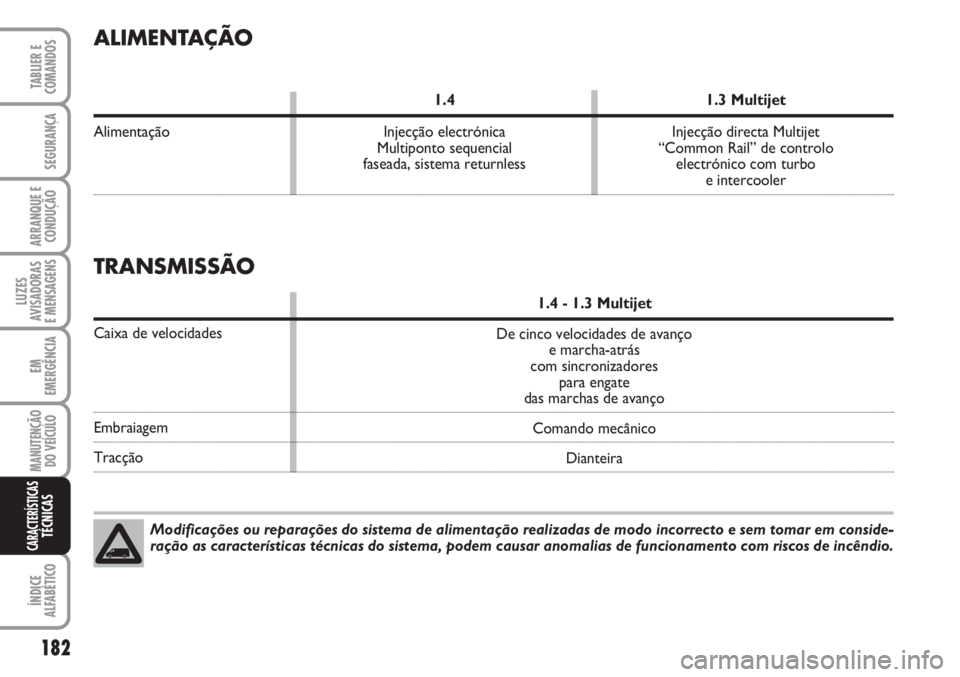

ALIMENTAÇÃO
1.4 1.3 Multijet
Alimentação Injecção electrónica Injecção directa Multijet
Multiponto sequencial “Common Rail” de controlo
faseada, sistema returnless electrónico com turbo
e intercooler
Modificações ou reparações do sistema de alimentação realizadas de modo incorrecto e sem tomar em conside-
ração as características técnicas do sistema, podem causar anomalias de funcionamento com riscos de incêndio.
TRANSMISSÃO
1.4 - 1.3 Multijet
Caixa de velocidades
Embraiagem
TracçãoDe cinco velocidades de avanço
e marcha-atrás
com sincronizadores
para engate
das marchas de avanço
Comando mecânico
Dianteira

183
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

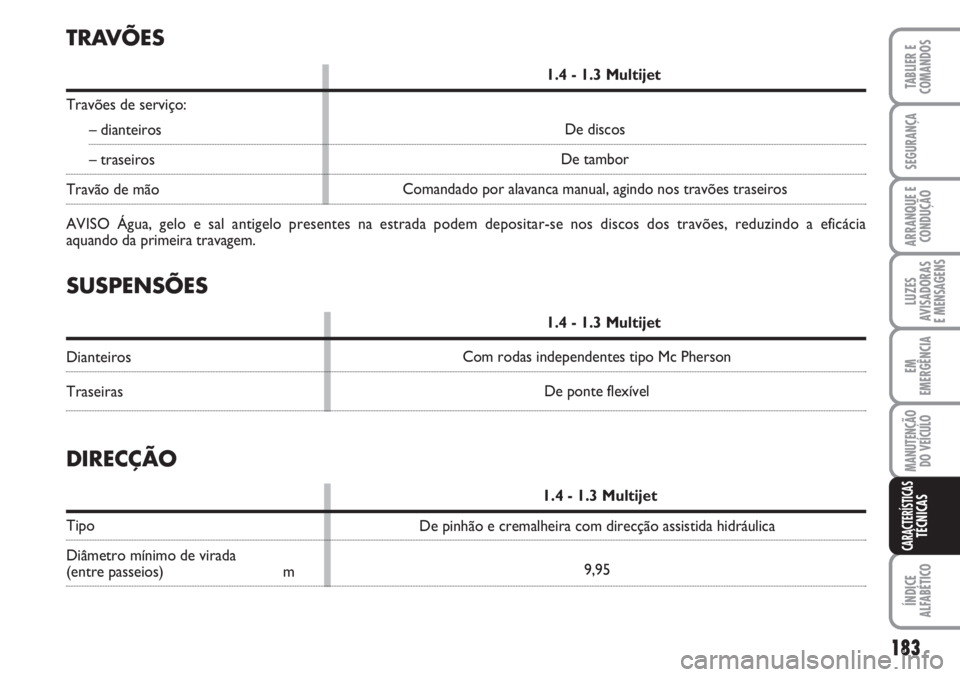

SUSPENSÕES
1.4 - 1.3 Multijet
Dianteiros
TraseirasCom rodas independentes tipo Mc Pherson
De ponte flexível
TRAVÕES
1.4 - 1.3 Multijet
Travões de serviço:
– dianteiros
– traseiros
Travão de mão
AVISO Água, gelo e sal antigelo presentes na estrada podem depositar-se nos discos dos travões, reduzindo a eficácia
aquando da primeira travagem.
DIRECÇÃO
1.4 - 1.3 Multijet
Tipo
Diâmetro mínimo de virada
(entre passeios) mDe pinhão e cremalheira com direcção assistida hidráulica
9,95 De discos
De tambor
Comandado por alavanca manual, agindo nos travões traseiros

184
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

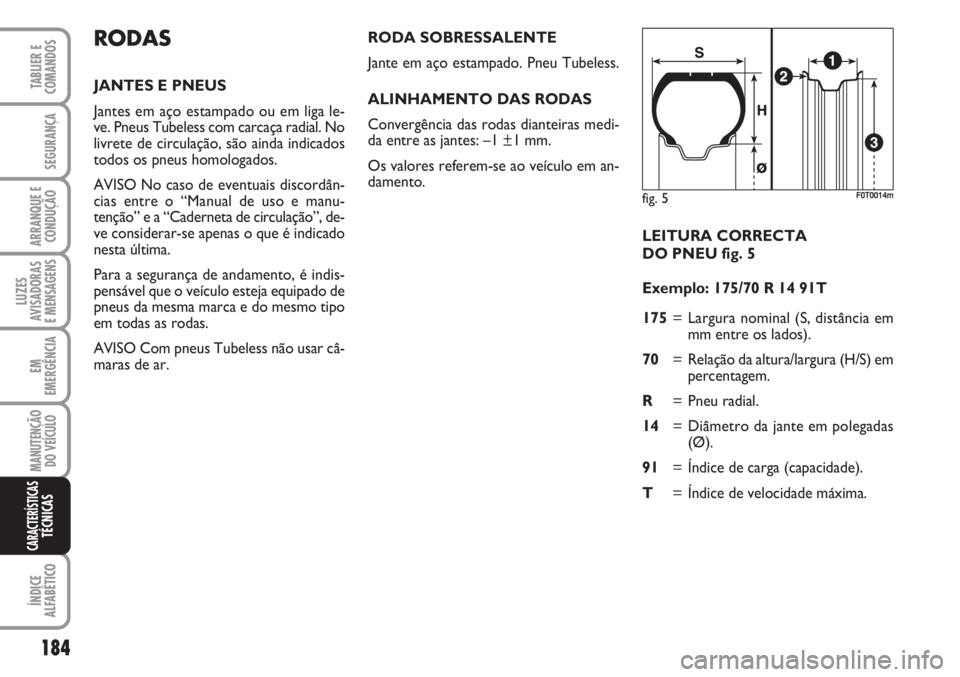

LEITURA CORRECTA
DO PNEU fig. 5
Exemplo: 175/70 R 14 91T
175= Largura nominal (S, distância em
mm entre os lados).
70= Relação da altura/largura (H/S) em
percentagem.
R= Pneu radial.
14= Diâmetro da jante em polegadas
(Ø).
91= Índice de carga (capacidade).
T= Índice de velocidade máxima.
RODAS
JANTES E PNEUS
Jantes em aço estampado ou em liga le-
ve. Pneus Tubeless com carcaça radial. No
livrete de circulação, são ainda indicados
todos os pneus homologados.
AVISO No caso de eventuais discordân-
cias entre o “Manual de uso e manu-
tenção” e a “Caderneta de circulação”, de-
ve considerar-se apenas o que é indicado
nesta última.
Para a segurança de andamento, é indis-
pensável que o veículo esteja equipado de
pneus da mesma marca e do mesmo tipo
em todas as rodas.
AVISO Com pneus Tubeless não usar câ-
maras de ar.RODA SOBRESSALENTE
Jante em aço estampado. Pneu Tubeless.
ALINHAMENTO DAS RODAS
Convergência das rodas dianteiras medi-
da entre as jantes: –1 ±1 mm.
Os valores referem-se ao veículo em an-
damento.
fig. 5F0T0014m

185
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

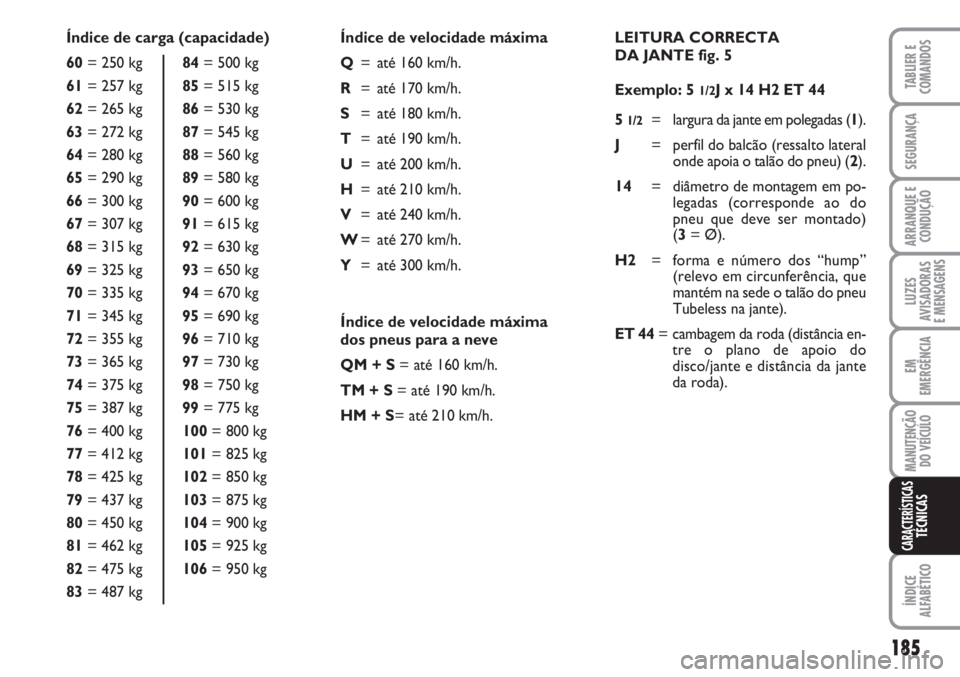

Índice de carga (capacidade)
60= 250 kg 84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg 86 = 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67 = 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94= 670 kg
71 = 345 kg 95= 690 kg
72= 355 kg 96 = 710 kg
73= 365 kg 97= 730 kg
74 = 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76 = 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106 = 950 kg
83= 487 kgÍndice de velocidade máxima
Q= até 160 km/h.
R= até 170 km/h.
S
= até 180 km/h.
T= até 190 km/h.
U= até 200 km/h.
H= até 210 km/h.
V= até 240 km/h.
W= até 270 km/h.
Y= até 300 km/h.
Índice de velocidade máxima
dos pneus para a neve
QM + S= até 160 km/h.
TM + S= até 190 km/h.
HM + S= até 210 km/h.LEITURA CORRECTA
DA JANTE fig. 5
Exemplo: 5
1/2J x 14 H2 ET 44
5
1/2= largura da jante em polegadas (1).
J= perfil do balcão (ressalto lateral
onde apoia o talão do pneu) (2).
14= diâmetro de montagem em po-
legadas (corresponde ao do
pneu que deve ser montado)
(3= Ø).
H2 = forma e número dos “hump”
(relevo em circunferência, que
mantém na sede o talão do pneu
Tubeless na jante).
ET 44= cambagem da roda (distância en-
tre o plano de apoio do
disco/jante e distância da jante
da roda).

186
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
1.4
1.3 Multijet

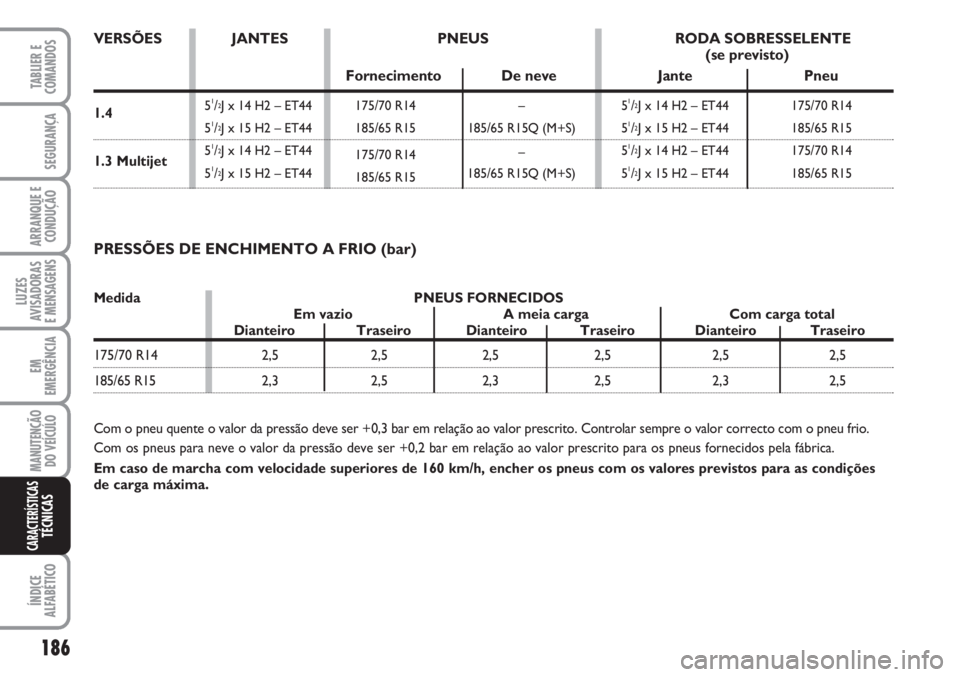

PRESSÕES DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Controlar sempre o valor correcto com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos pela fábrica.
Em caso de marcha com velocidade superiores de 160 km/h, encher os pneus com os valores previstos para as condições
de carga máxima.
175/70 R14 2,5 2,5 2,5 2,5 2,5 2,5
185/65 R15 2,3 2,5 2,3 2,5 2,3 2,5 Medida PNEUS FORNECIDOS
Em vazio A meia carga Com carga total
Dianteiro Traseiro Dianteiro Traseiro Dianteiro Traseiro
VERSÕES JANTES PNEUS RODA SOBRESSELENTE
(se previsto)
Fornecimento De neve Jante Pneu
51/2J x 14 H2 – ET44 175/70 R14 – 51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44 185/65 R15 185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44
175/70 R14–51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44
185/65 R15185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15

187
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

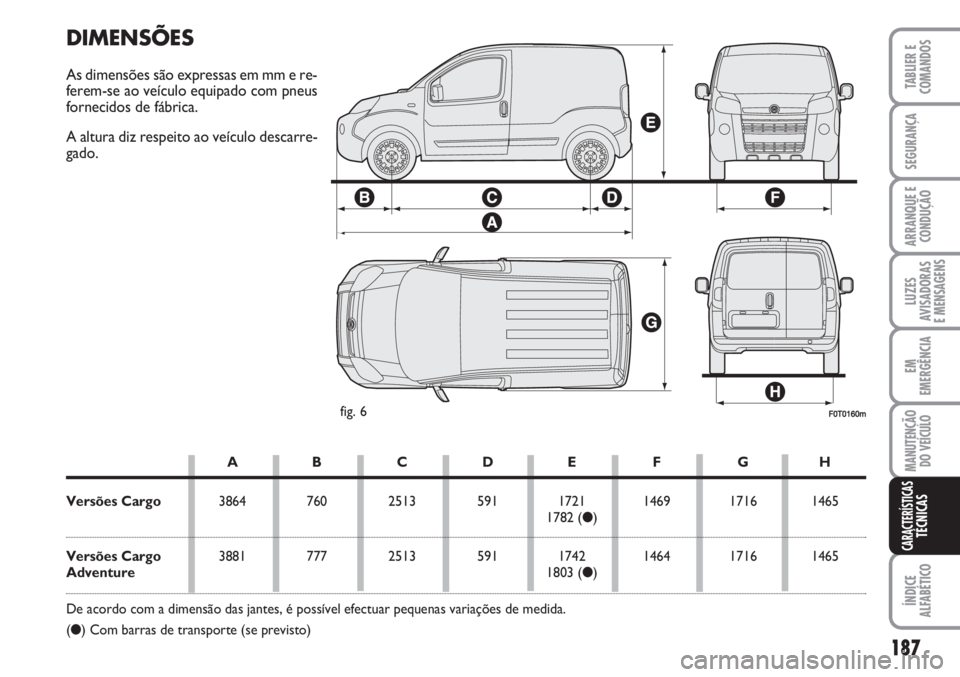

F0T0160mfig. 6
DIMENSÕES
As dimensões são expressas em mm e re-
ferem-se ao veículo equipado com pneus
fornecidos de fábrica.
A altura diz respeito ao veículo descarre-
gado.
AB CDE F GH
Versões Cargo3864 760 2513 591 1721 1469 1716 1465
1782 (●)
Versões Cargo3881 777 2513 591 1742 1464 1716 1465
Adventure1803 (●)
De acordo com a dimensão das jantes, é possível efectuar pequenas variações de medida.
(●) Com barras de transporte (se previsto)

188
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS

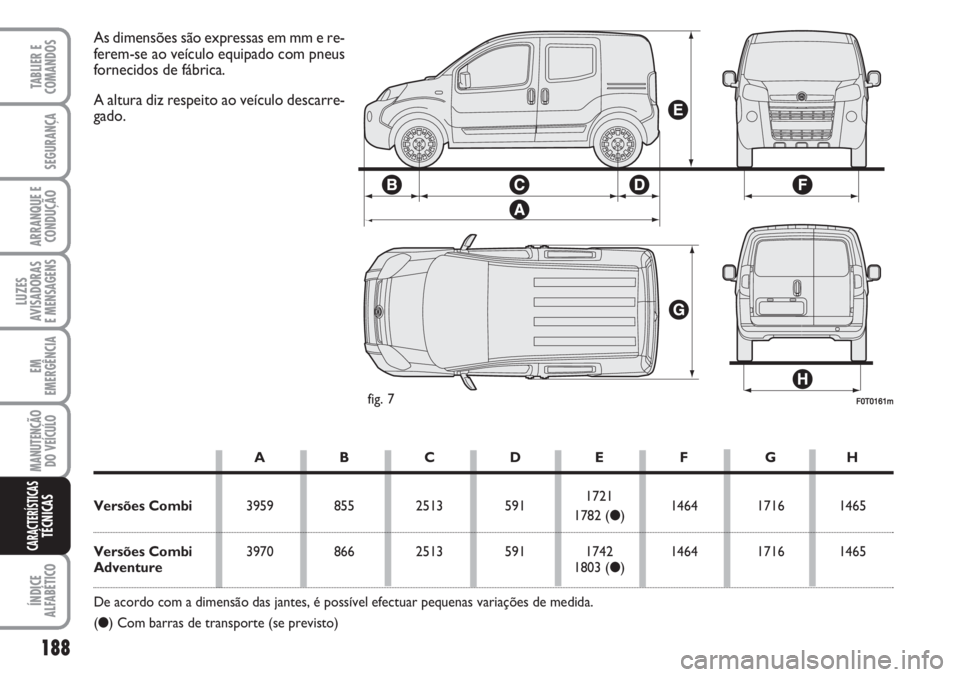

F0T0161mfig. 7
As dimensões são expressas em mm e re-
ferem-se ao veículo equipado com pneus
fornecidos de fábrica.
A altura diz respeito ao veículo descarre-
gado.
AB CDE F GH
Versões Combi3959 855 2513 5911721
1464 1716 1465
1782 (●)
Versões Combi3970 866 2513 591 1742 1464 1716 1465
Adventure1803 (●)
De acordo com a dimensão das jantes, é possível efectuar pequenas variações de medida.
(●) Com barras de transporte (se previsto)

189
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
ÍNDICE
ALFABÉTICO
CARACTERÍSTICASTÉCNICAS
1.4 1.3 Multijet
157 157

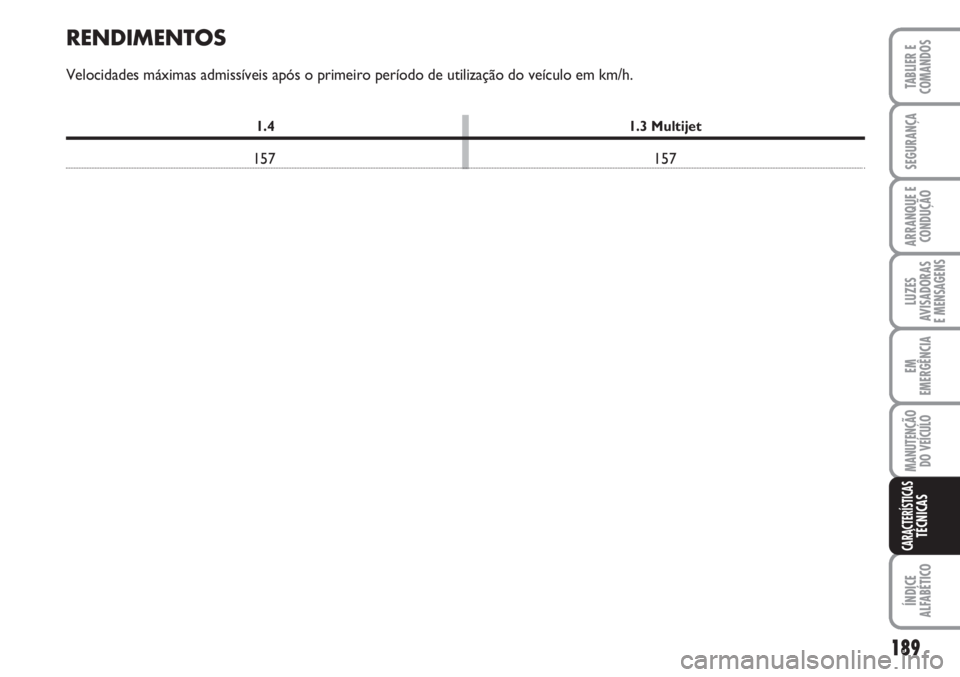

RENDIMENTOS
Velocidades máximas admissíveis após o primeiro período de utilização do veículo em km/h.
