FIAT FIORINO 2007 Manual de Uso e Manutenção (in Portuguese)

70
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
fig. 89FF0T0045m
fig. 90F0T0067mAntes de proceder com a ele-
vação do capot certifique-se
que o braço do limpa pára-brisas não
esteja levantado do pára-brisas.
AVISO

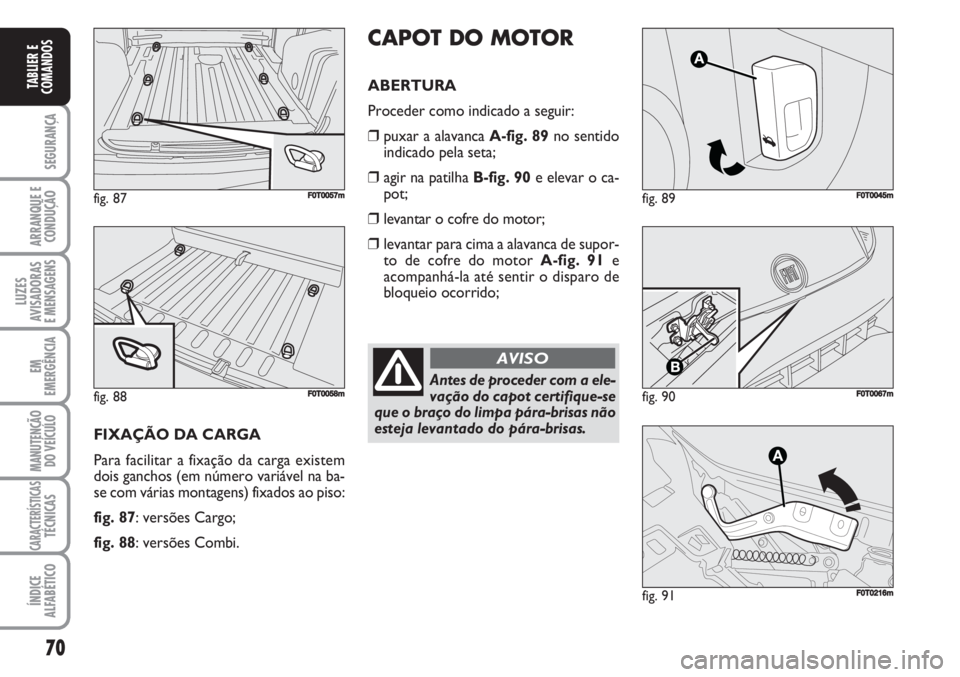

FIXAÇÃO DA CARGA
Para facilitar a fixação da carga existem
dois ganchos (em número variável na ba-
se com várias montagens) fixados ao piso:
fig. 87: versões Cargo;
fig. 88: versões Combi.
CAPOT DO MOTOR
ABERTURA
Proceder como indicado a seguir:
❒puxar a alavanca A-fig. 89no sentido
indicado pela seta;
❒agir na patilha B-fig. 90e elevar o ca-
pot;
❒levantar o cofre do motor;
❒levantar para cima a alavanca de supor-
to de cofre do motor A-fig. 91e
acompanhá-la até sentir o disparo de
bloqueio ocorrido;
fig. 87F0T0057m
fig. 88F0T0058m
fig. 91
A
F0T0216m

71
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
fig. 92
A
B
FF0T0217mfig. 92a
F0Q0603m
12
CLACK
=
OK
PUSH TO OPEN12
PULL TO CLOSE
F0T0215m

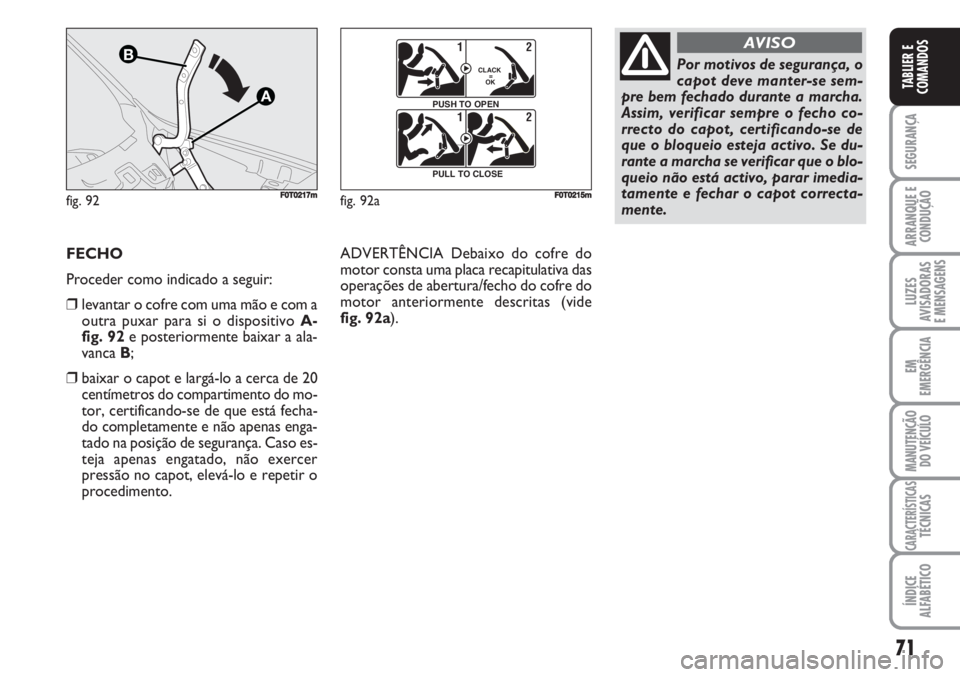

FECHO
Proceder como indicado a seguir:
❒levantar o cofre com uma mão e com a
outra puxar para si o dispositivo A-
fig. 92e posteriormente baixar a ala-
vanca B;
❒baixar o capot e largá-lo a cerca de 20
centímetros do compartimento do mo-
tor, certificando-se de que está fecha-
do completamente e não apenas enga-
tado na posição de segurança. Caso es-
teja apenas engatado, não exercer
pressão no capot, elevá-lo e repetir o
procedimento.ADVERTÊNCIA Debaixo do cofre do
motor consta uma placa recapitulativa das
operações de abertura/fecho do cofre do
motor anteriormente descritas (vide
fig. 92a).
Por motivos de segurança, o
capot deve manter-se sem-
pre bem fechado durante a marcha.
Assim, verificar sempre o fecho co-
rrecto do capot, certificando-se de
que o bloqueio esteja activo. Se du-
rante a marcha se verificar que o blo-
queio não está activo, parar imedia-
tamente e fechar o capot correcta-
mente.
AVISO

72
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

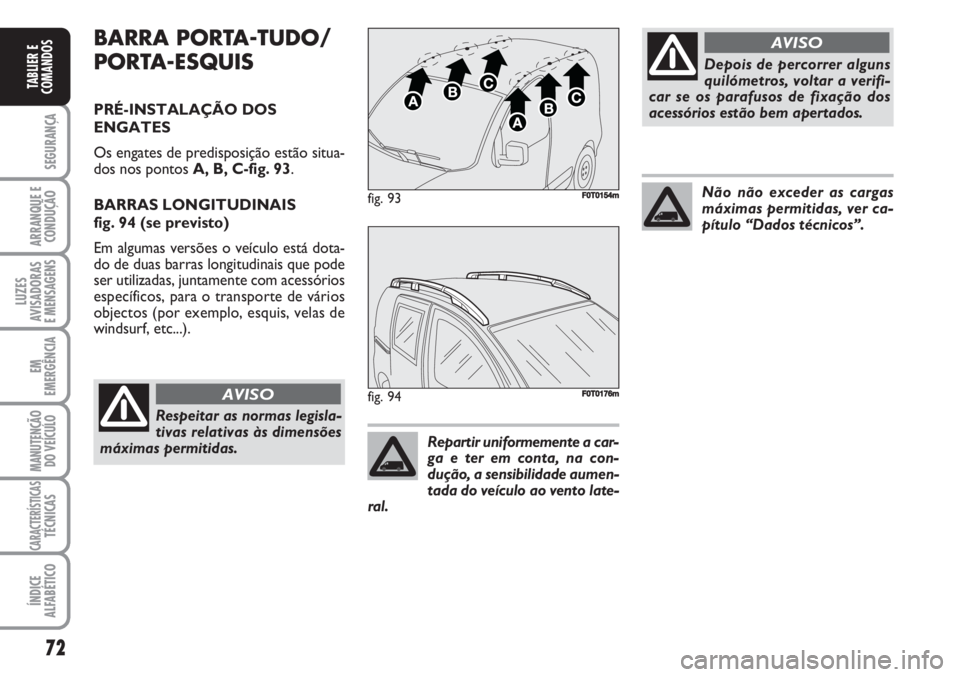

BARRA PORTA-TUDO/
PORTA-ESQUIS
PRÉ-INSTALAÇÃO DOS
ENGATES
Os engates de predisposição estão situa-
dos nos pontos A, B, C-fig. 93.
BARRAS LONGITUDINAIS
fig. 94 (se previsto)
Em algumas versões o veículo está dota-
do de duas barras longitudinais que pode
ser utilizadas, juntamente com acessórios
específicos, para o transporte de vários
objectos (por exemplo, esquis, velas de
windsurf, etc...).
fig. 93F0T0154m
fig. 94F0T0176m
Respeitar as normas legisla-
tivas relativas às dimensões
máximas permitidas.
AVISO
Depois de percorrer alguns
quilómetros, voltar a verifi-
car se os parafusos de fixação dos
acessórios estão bem apertados.
AVISO
Repartir uniformemente a car-
ga e ter em conta, na con-
dução, a sensibilidade aumen-
tada do veículo ao vento late-
ral.
Não não exceder as cargas
máximas permitidas, ver ca-
pítulo “Dados técnicos”.

73
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

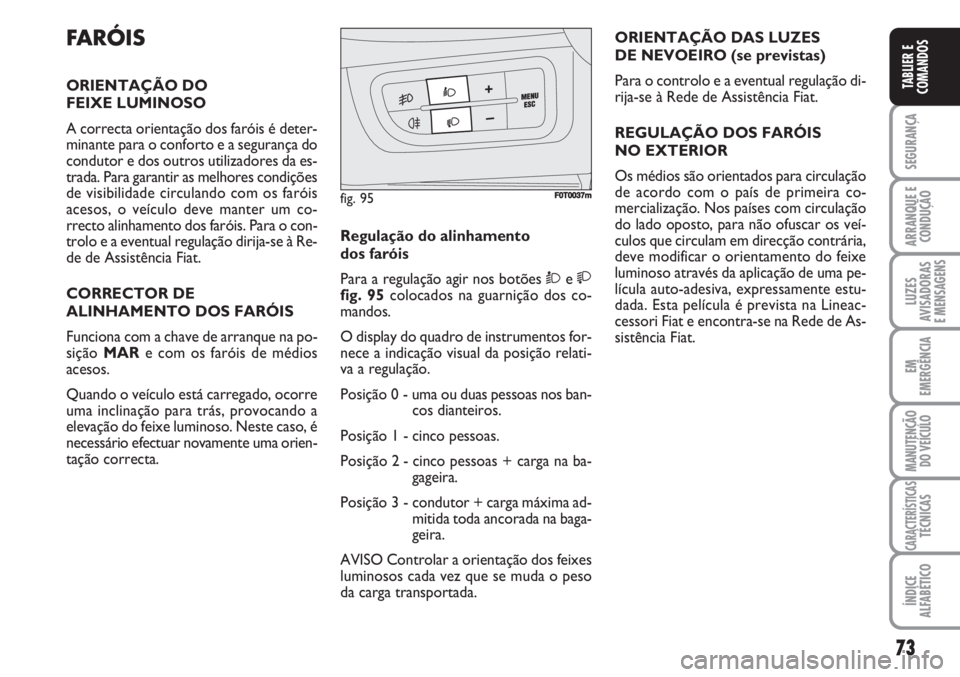

FARÓIS
ORIENTAÇÃO DO
FEIXE LUMINOSO
A correcta orientação dos faróis é deter-
minante para o conforto e a segurança do
condutor e dos outros utilizadores da es-
trada. Para garantir as melhores condições
de visibilidade circulando com os faróis
acesos, o veículo deve manter um co-
rrecto alinhamento dos faróis. Para o con-
trolo e a eventual regulação dirija-se à Re-
de de Assistência Fiat.
CORRECTOR DE
ALINHAMENTO DOS FARÓIS
Funciona com a chave de arranque na po-
sição MARe com os faróis de médios
acesos.
Quando o veículo está carregado, ocorre
uma inclinação para trás, provocando a
elevação do feixe luminoso. Neste caso, é
necessário efectuar novamente uma orien-
tação correcta.Regulação do alinhamento
dos faróis
Para a regulação agir nos botões Òe 
fig. 95colocados na guarnição dos co-
mandos.
O display do quadro de instrumentos for-
nece a indicação visual da posição relati-
va a regulação.
Posição 0 - uma ou duas pessoas nos ban-
cos dianteiros.
Posição 1 - cinco pessoas.
Posição 2 - cinco pessoas + carga na ba-
gageira.
Posição 3 - condutor + carga máxima ad-
mitida toda ancorada na baga-
geira.
AVISO Controlar a orientação dos feixes
luminosos cada vez que se muda o peso
da carga transportada.ORIENTAÇÃO DAS LUZES
DE NEVOEIRO (se previstas)
Para o controlo e a eventual regulação di-
rija-se à Rede de Assistência Fiat.
REGULAÇÃO DOS FARÓIS
NO EXTERIOR
Os médios são orientados para circulação
de acordo com o país de primeira co-
mercialização. Nos países com circulação
do lado oposto, para não ofuscar os veí-
culos que circulam em direcção contrária,
deve modificar o orientamento do feixe
luminoso através da aplicação de uma pe-
lícula auto-adesiva, expressamente estu-
dada. Esta película é prevista na Lineac-
cessori Fiat e encontra-se na Rede de As-
sistência Fiat.
fig. 95F0T0037m

74
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SISTEMA ABS
Trata-se de um sistema, parte integrante
do sistema de travagem, que evita, com
qualquer condição da superfície da estra-
da e de intensidade da acção de travagem,
o bloqueio e a consequente derrapagem
de uma ou mais rodas, garantindo deste
modo o controlo do veículo mesmo em
travagens de emergência.
Completa o sistema, o sistema EBD (Elec-
tronic Braking force Distribution), que
permite repartir a acção de travagem en-
tre as rodas dianteiras e traseiras.
AVISO Para obter uma eficiência máxima
do sistema de travagem, é necessário um
período de assentamento de cerca de 500
km: durante este período, não convém
efectuar travagens demasiado bruscas, re-
petidas e prolongadas.INTERVENÇÃO DO SISTEMA
A intervenção do ABS é verificável através
de uma ligeira oscilação do pedal do travão,
acompanhada de ruído: isto indica que é
necessário adequar a velocidade ao tipo de
estrada em que o veículo circula.
Quando o ABS intervém, e se
sentem as pulsações no pe-
dal do travão, não aliviar a pressão,
mas manter o pedal bem carregado
sem medo; assim o veículo será arras-
tado em um menor espaço de tem-
po possível, compactivelmente com
as condições do fundo da estrada.
AVISO
Se ocorrer uma intervenção
do ABS, isso significa que se
está a chegar ao limite de aderência
entre os pneus e a superfície da es-
trada: deve abrandar-se para adequar
a marcha à aderência disponível.
AVISO
O ABS aproveita ao melhor
a aderência disponível, mas
não é em grau de aumentá-la; é ne-
cessário, haver sempre cuidado nos
fundos escorregadios, sem correr ris-
cos injustificados.
AVISO

75
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

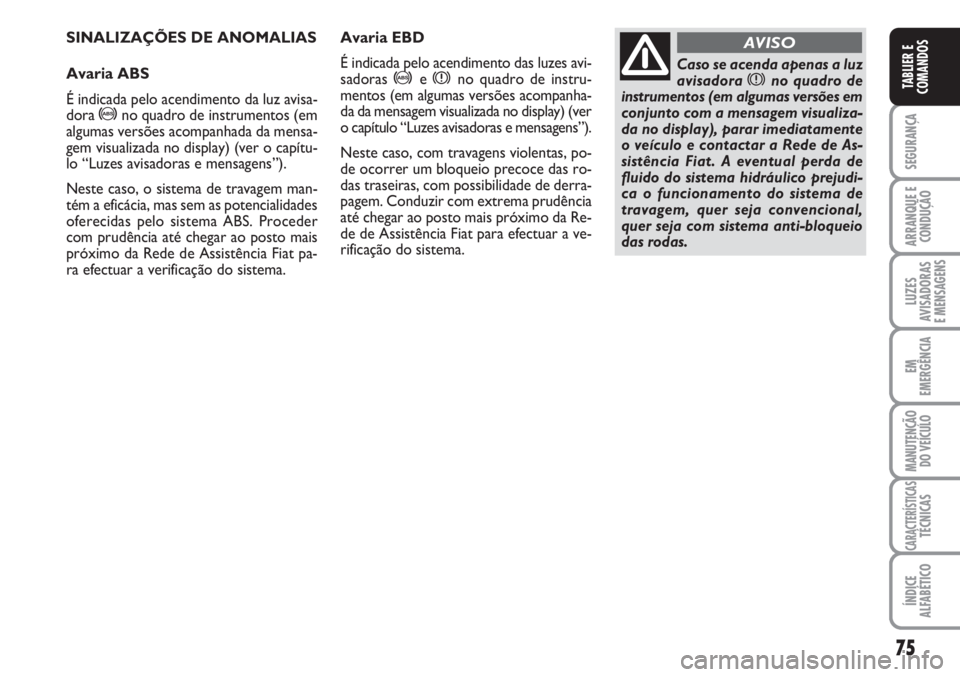

SINALIZAÇÕES DE ANOMALIAS
Avaria ABS
É indicada pelo acendimento da luz avisa-
dora
>no quadro de instrumentos (em
algumas versões acompanhada da mensa-
gem visualizada no display) (ver o capítu-
lo “Luzes avisadoras e mensagens”).
Neste caso, o sistema de travagem man-
tém a eficácia, mas sem as potencialidades
oferecidas pelo sistema ABS. Proceder
com prudência até chegar ao posto mais
próximo da Rede de Assistência Fiat pa-
ra efectuar a verificação do sistema.Avaria EBD
É indicada pelo acendimento das luzes avi-
sadoras
>e xno quadro de instru-
mentos (em algumas versões acompanha-
da da mensagem visualizada no display) (ver
o capítulo “Luzes avisadoras e mensagens”).
Neste caso, com travagens violentas, po-
de ocorrer um bloqueio precoce das ro-
das traseiras, com possibilidade de derra-
pagem. Conduzir com extrema prudência
até chegar ao posto mais próximo da Re-
de de Assistência Fiat para efectuar a ve-
rificação do sistema.Caso se acenda apenas a luz
avisadora xno quadro de
instrumentos (em algumas versões em
conjunto com a mensagem visualiza-
da no display), parar imediatamente
o veículo e contactar a Rede de As-
sistência Fiat. A eventual perda de
fluido do sistema hidráulico prejudi-
ca o funcionamento do sistema de
travagem, quer seja convencional,
quer seja com sistema anti-bloqueio
das rodas.
AVISO

76
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

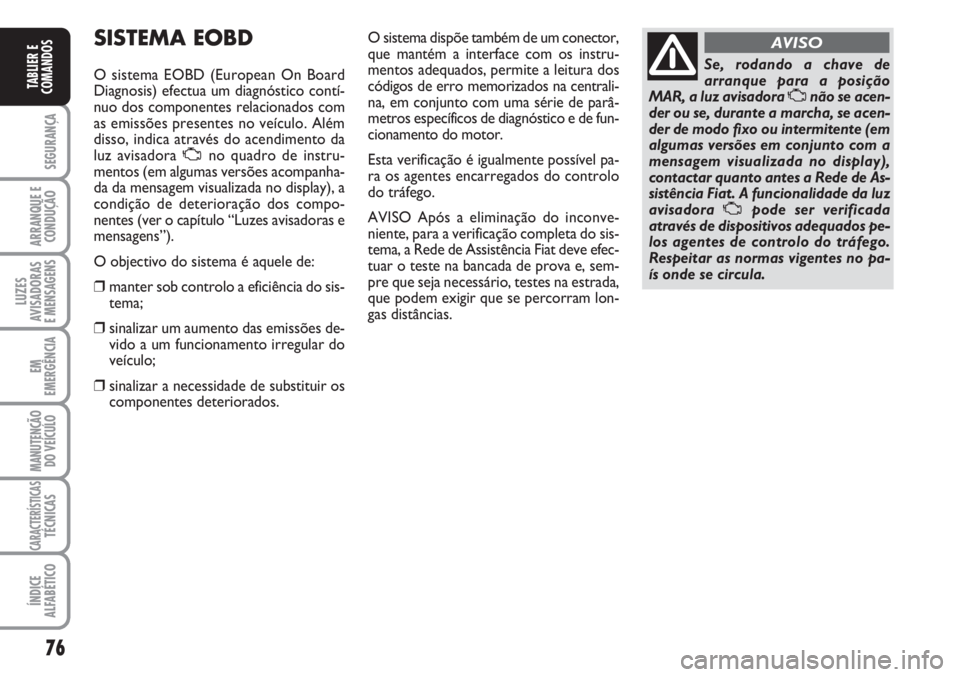

SISTEMA EOBD
O sistema EOBD (European On Board
Diagnosis) efectua um diagnóstico contí-
nuo dos componentes relacionados com
as emissões presentes no veículo. Além
disso, indica através do acendimento da
luz avisadora Uno quadro de instru-
mentos (em algumas versões acompanha-
da da mensagem visualizada no display), a
condição de deterioração dos compo-
nentes (ver o capítulo “Luzes avisadoras e
mensagens”).
O objectivo do sistema é aquele de:
❒manter sob controlo a eficiência do sis-
tema;
❒sinalizar um aumento das emissões de-
vido a um funcionamento irregular do
veículo;
❒sinalizar a necessidade de substituir os
componentes deteriorados.O sistema dispõe também de um conector,
que mantém a interface com os instru-
mentos adequados, permite a leitura dos
códigos de erro memorizados na centrali-
na, em conjunto com uma série de parâ-
metros específicos de diagnóstico e de fun-
cionamento do motor.
Esta verificação é igualmente possível pa-
ra os agentes encarregados do controlo
do tráfego.
AVISO Após a eliminação do inconve-
niente, para a verificação completa do sis-
tema, a Rede de Assistência Fiat deve efec-
tuar o teste na bancada de prova e, sem-
pre que seja necessário, testes na estrada,
que podem exigir que se percorram lon-
gas distâncias.Se, rodando a chave de
arranque para a posição
MAR, a luz avisadora Unão se acen-
der ou se, durante a marcha, se acen-
der de modo fixo ou intermitente (em
algumas versões em conjunto com a
mensagem visualizada no display),
contactar quanto antes a Rede de As-
sistência Fiat. A funcionalidade da luz
avisadora Upode ser verificada
através de dispositivos adequados pe-
los agentes de controlo do tráfego.
Respeitar as normas vigentes no pa-
ís onde se circula.
AVISO

77
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

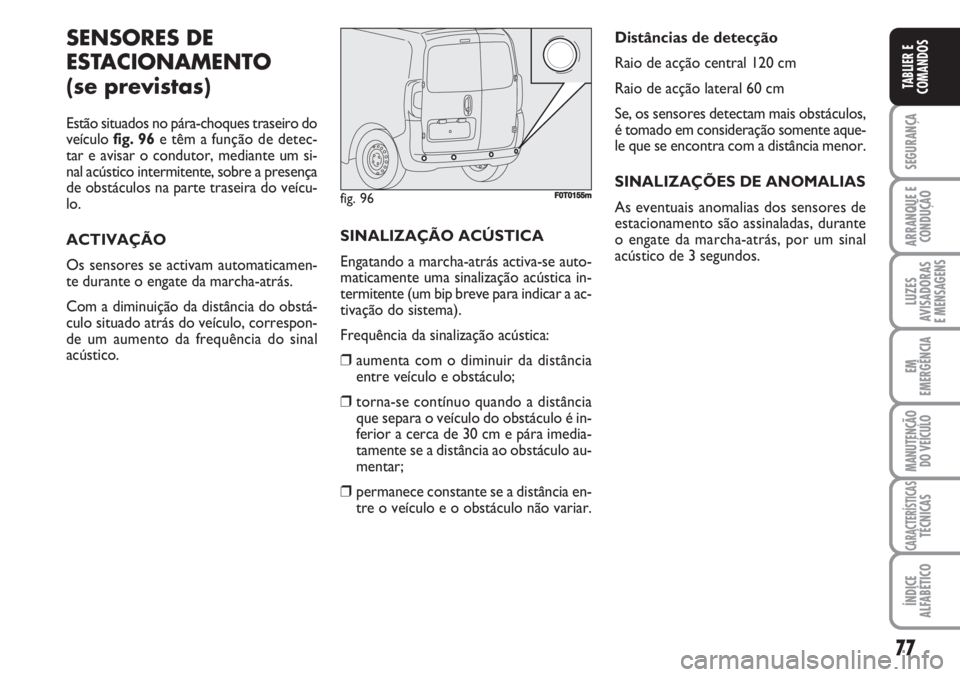

SENSORES DE
ESTACIONAMENTO
(se previstas)
Estão situados no pára-choques traseiro do
veículo fig. 96e têm a função de detec-
tar e avisar o condutor, mediante um si-
nal acústico intermitente, sobre a presença
de obstáculos na parte traseira do veícu-
lo.
ACTIVAÇÃO
Os sensores se activam automaticamen-
te durante o engate da marcha-atrás.
Com a diminuição da distância do obstá-
culo situado atrás do veículo, correspon-
de um aumento da frequência do sinal
acústico.SINALIZAÇÃO ACÚSTICA
Engatando a marcha-atrás activa-se auto-
maticamente uma sinalização acústica in-
termitente (um bip breve para indicar a ac-
tivação do sistema).
Frequência da sinalização acústica:
❒aumenta com o diminuir da distância
entre veículo e obstáculo;
❒torna-se contínuo quando a distância
que separa o veículo do obstáculo é in-
ferior a cerca de 30 cm e pára imedia-
tamente se a distância ao obstáculo au-
mentar;
❒permanece constante se a distância en-
tre o veículo e o obstáculo não variar.Distâncias de detecção
Raio de acção central 120 cm
Raio de acção lateral 60 cm
Se, os sensores detectam mais obstáculos,
é tomado em consideração somente aque-
le que se encontra com a distância menor.
SINALIZAÇÕES DE ANOMALIAS
As eventuais anomalias dos sensores de
estacionamento são assinaladas, durante
o engate da marcha-atrás, por um sinal
acústico de 3 segundos.
fig. 96F0T0155m

78
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
FUNCIONAMENTO
COM ATRELADO
O funcionamento dos sensores é automa-
ticamente desactivado aquando da intro-
dução da ficha do cabo eléctrico do atre-
lado na tomada do gancho de reboque do
veículo.
Os sensores se reactivam automatica-
mente desenfiando a tomada do cabo do
reboque.AVISOS GERAIS
❒Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que podem en-
contrar-se sobre ou sob os sensores.
❒Os objectos colocados a distância apro-
ximada, em algumas circunstâncias não
são detectados pelo sistema e portan-
to podem danificar o veículo ou ser da-
nificados.
❒As sinalizações enviadas pelo sensor po-
dem ser alteradas pela danificação dos
sensores, por sujidade, neve ou gelo
que se depositem sobre os sensores ou
por sistemas a ultrasons (por ex.:
travões pneumáticos de camiões ou
martelos pneumáticos) presentes nas
proximidades.
❒Os sensores de estacionamento fun-
cionam correctamente com as portas
batentes fechadas. As portas abertas
podem causar uma sinalização errada
por parte do sistema: portanto, fechar
sempre as portas traseiras. Para permitir o funciona-
mento correcto do sistema, é
indispensável que os sensores
estejam sempre limpos de la-
ma, sujidade, neve ou gelo. Durante a
limpeza dos sensores, ter o máxima
cuidado para não os danificar; evitar a
utilização de panos secos ou ásperos.
Os sensores devem ser lavados com
água limpa e, eventualmente, com um
pouco de champô automóvel. Nas es-
tações de lavagem que utilizam má-
quinas de lavar hidráulicas com jacto
de vapor ou de alta pressão, limpar ra-
pidamente os sensores mantendo o bo-
cal a mais de 10 cm de distância.
A responsabilidade pelo es-
tacionamento e por outras
manobras perigosas pertence sempre
ao condutor. Ao efectuar estas ma-
nobras, o condutor deve certificar-se
de que no espaço de manobra não
estão presentes pessoas (especial-
mente crianças) nem animais. Os sen-
sores de estacionamento constituem
uma ajuda para o condutor, embora
este nunca deva reduzir a sua
atenção durante as manobras po-
tencialmente perigosas, mesmo que
realizadas a velocidade reduzida.
AVISO

79
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

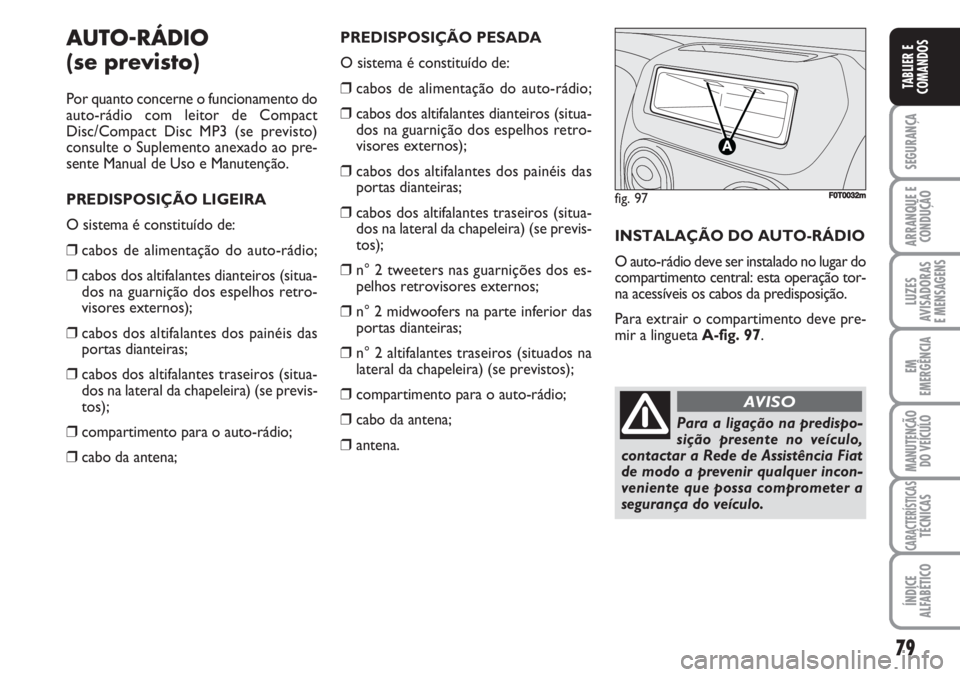

AUTO-RÁDIO
(se previsto)
Por quanto concerne o funcionamento do
auto-rádio com leitor de Compact
Disc/Compact Disc MP3 (se previsto)
consulte o Suplemento anexado ao pre-
sente Manual de Uso e Manutenção.
PREDISPOSIÇÃO LIGEIRA
O sistema é constituído de:
❒cabos de alimentação do auto-rádio;
❒cabos dos altifalantes dianteiros (situa-
dos na guarnição dos espelhos retro-
visores externos);
❒cabos dos altifalantes dos painéis das
portas dianteiras;
❒cabos dos altifalantes traseiros (situa-
dos na lateral da chapeleira) (se previs-
tos);
❒compartimento para o auto-rádio;
❒cabo da antena;PREDISPOSIÇÃO PESADA
O sistema é constituído de:
❒cabos de alimentação do auto-rádio;
❒cabos dos altifalantes dianteiros (situa-
dos na guarnição dos espelhos retro-
visores externos);
❒cabos dos altifalantes dos painéis das
portas dianteiras;
❒cabos dos altifalantes traseiros (situa-
dos na lateral da chapeleira) (se previs-
tos);
❒n° 2 tweeters nas guarnições dos es-
pelhos retrovisores externos;
❒n° 2 midwoofers na parte inferior das
portas dianteiras;
❒n° 2 altifalantes traseiros (situados na
lateral da chapeleira) (se previstos);
❒compartimento para o auto-rádio;
❒cabo da antena;
❒antena.INSTALAÇÃO DO AUTO-RÁDIO
O auto-rádio deve ser instalado no lugar do
compartimento central: esta operação tor-
na acessíveis os cabos da predisposição.
Para extrair o compartimento deve pre-
mir a lingueta A-fig. 97.
fig. 97F0T0032m
Para a ligação na predispo-
sição presente no veículo,
contactar a Rede de Assistência Fiat
de modo a prevenir qualquer incon-
veniente que possa comprometer a
segurança do veículo.
AVISO
