FIAT FIORINO 2009 Manual de Uso e Manutenção (in Portuguese)

110
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO

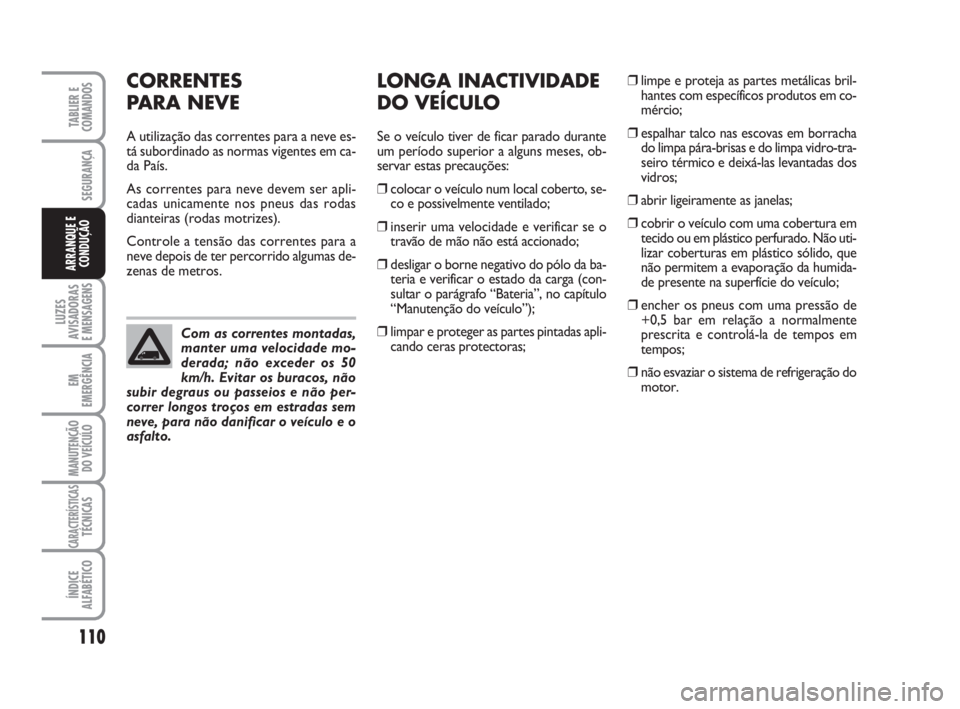

CORRENTES
PARA NEVE
A utilização das correntes para a neve es-
tá subordinado as normas vigentes em ca-
da País.
As correntes para neve devem ser apli-
cadas unicamente nos pneus das rodas
dianteiras (rodas motrizes).
Controle a tensão das correntes para a
neve depois de ter percorrido algumas de-
zenas de metros.
LONGA INACTIVIDADE
DO VEÍCULO
Se o veículo tiver de ficar parado durante
um período superior a alguns meses, ob-
servar estas precauções:
❒colocar o veículo num local coberto, se-
co e possivelmente ventilado;
❒inserir uma velocidade e verificar se o
travão de mão não está accionado;
❒desligar o borne negativo do pólo da ba-
teria e verificar o estado da carga (con-
sultar o parágrafo “Bateria”, no capítulo
“Manutenção do veículo”);
❒limpar e proteger as partes pintadas apli-
cando ceras protectoras;❒limpe e proteja as partes metálicas bril-
hantes com específicos produtos em co-
mércio;
❒espalhar talco nas escovas em borracha
do limpa pára-brisas e do limpa vidro-tra-
seiro térmico e deixá-las levantadas dos
vidros;
❒ abrir ligeiramente as janelas;
❒cobrir o veículo com uma cobertura em
tecido ou em plástico perfurado. Não uti-
lizar coberturas em plástico sólido, que
não permitem a evaporação da humida-
de presente na superfície do veículo;
❒encher os pneus com uma pressão de
+0,5 bar em relação a normalmente
prescrita e controlá-la de tempos em
tempos;
❒não esvaziar o sistema de refrigeração do
motor. Com as correntes montadas,
manter uma velocidade mo-
derada; não exceder os 50
km/h. Evitar os buracos, não
subir degraus ou passeios e não per-
correr longos troços em estradas sem
neve, para não danificar o veículo e o
asfalto.
101-110 CombiCargo POR 1ed 21-10-2008 14:42 Pagina 110

111
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

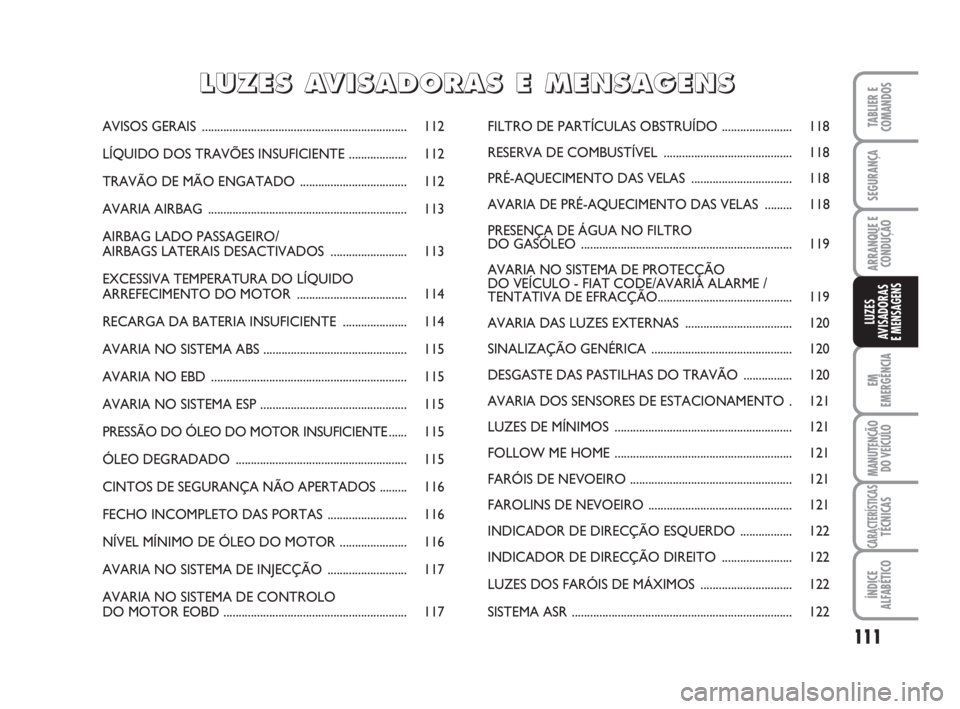

AVISOS GERAIS................................................................... 112
LÍQUIDO DOS TRAVÕES INSUFICIENTE................... 112
TRAVÃO DE MÃO ENGATADO................................... 112
AVARIA AIRBAG................................................................. 113
AIRBAG LADO PASSAGEIRO/
AIRBAGS LATERAIS DESACTIVADOS......................... 113
EXCESSIVA TEMPERATURA DO LÍQUIDO
ARREFECIMENTO DO MOTOR.................................... 114
RECARGA DA BATERIA INSUFICIENTE..................... 114

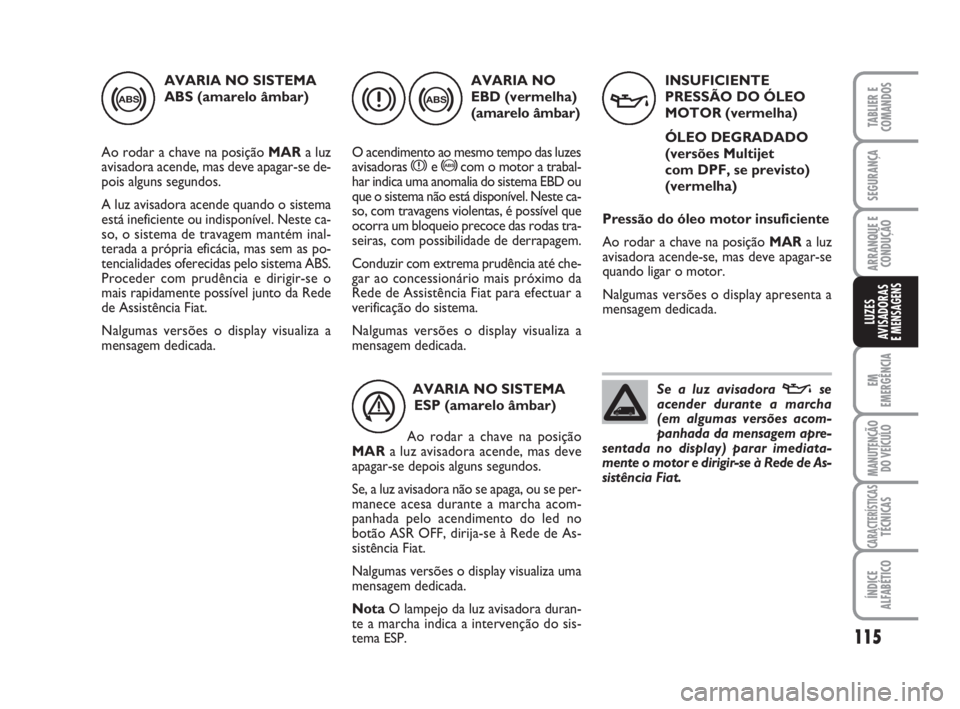

AVARIA NO SISTEMA ABS ............................................... 115
AVARIA NO EBD................................................................ 115
AVARIA NO SISTEMA ESP ................................................ 115
PRESSÃO DO ÓLEO DO MOTOR INSUFICIENTE...... 115

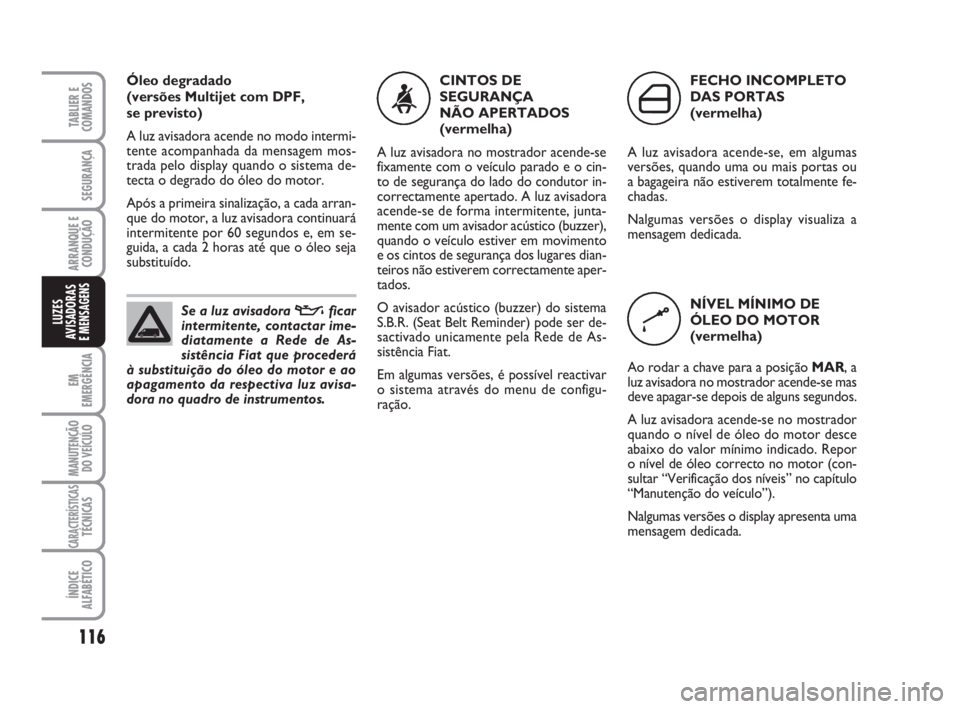

ÓLEO DEGRADADO........................................................ 115
CINTOS DE SEGURANÇA NÃO APERTADOS ......... 116
FECHO INCOMPLETO DAS PORTAS.......................... 116
NÍVEL MÍNIMO DE ÓLEO DO MOTOR...................... 116

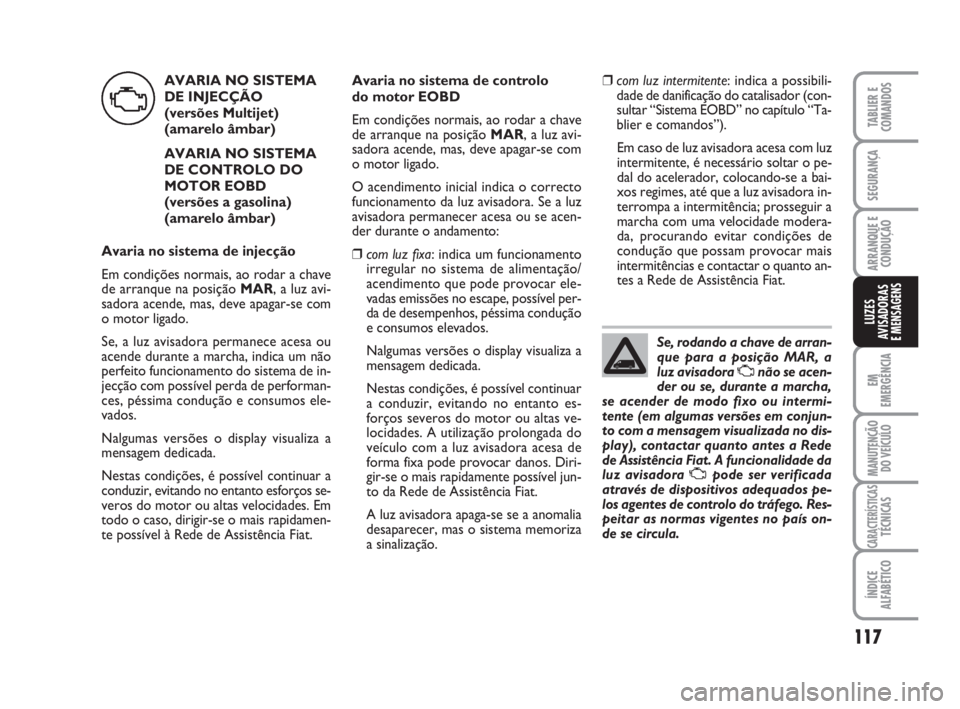

AVARIA NO SISTEMA DE INJECÇÃO.......................... 117
AVARIA NO SISTEMA DE CONTROLO
DO MOTOR EOBD............................................................ 117FILTRO DE PARTÍCULAS OBSTRUÍDO....................... 118

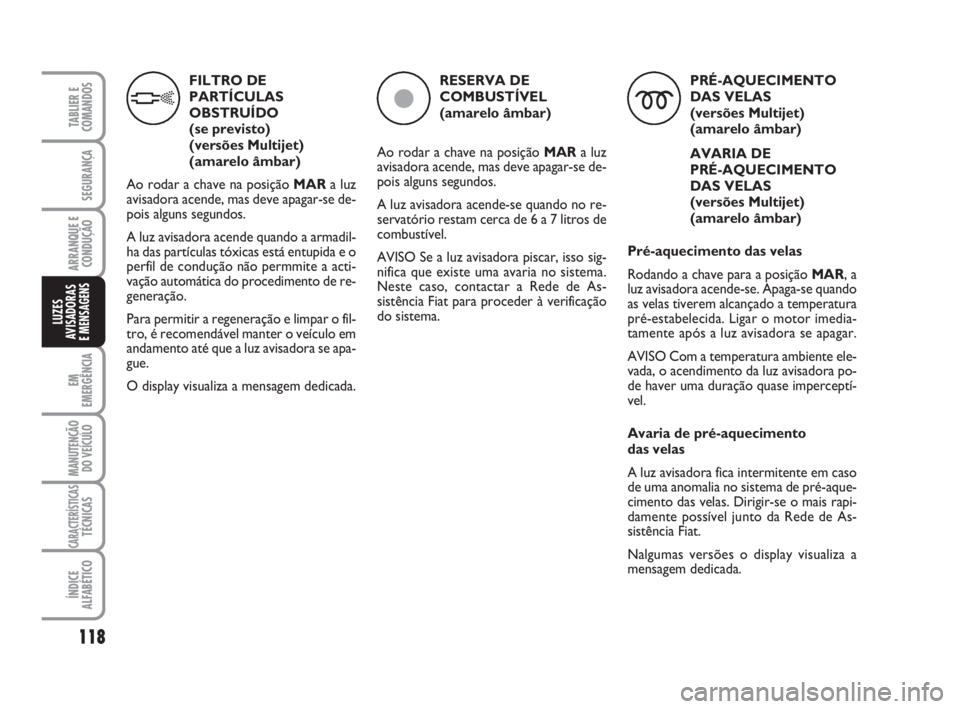

RESERVA DE COMBUSTÍVEL.......................................... 118
PRÉ-AQUECIMENTO DAS VELAS................................. 118
AVARIA DE PRÉ-AQUECIMENTO DAS VELAS ......... 118

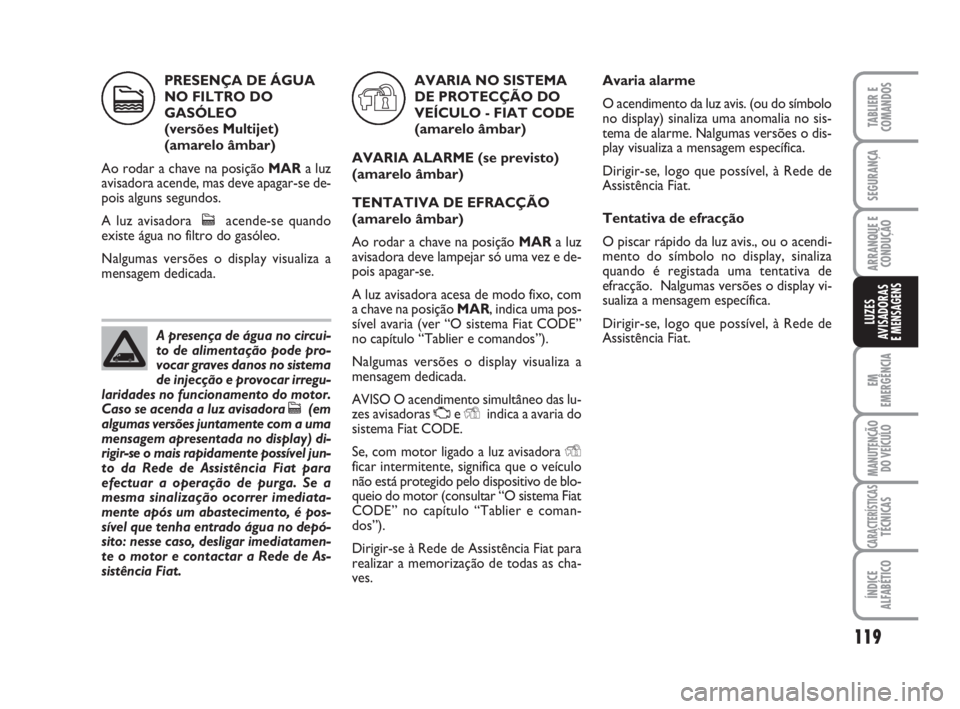

PRESENÇA DE ÁGUA NO FILTRO
DO GASÓLEO..................................................................... 119
AVARIA NO SISTEMA DE PROTECÇÃO
DO VEÍCULO - FIAT CODE/AVARIA ALARME /
TENTATIVA DE EFRACÇÃO............................................ 119
AVARIA DAS LUZES EXTERNAS................................... 120
SINALIZAÇÃO GENÉRICA.............................................. 120
DESGASTE DAS PASTILHAS DO TRAVÃO ................ 120
AVARIA DOS SENSORES DE ESTACIONAMENTO . 121
LUZES DE MÍNIMOS.......................................................... 121
FOLLOW ME HOME.......................................................... 121
FARÓIS DE NEVOEIRO..................................................... 121
FAROLINS DE NEVOEIRO............................................... 121
INDICADOR DE DIRECÇÃO ESQUERDO................. 122
INDICADOR DE DIRECÇÃO DIREITO....................... 122
LUZES DOS FARÓIS DE MÁXIMOS.............................. 122
SISTEMA ASR ........................................................................ 122
LL L
U U
Z Z
E E
S S
A A
V V
I I
S S
A A
D D
O O
R R
A A
S S
E E
M M
E E
N N
S S
A A
G G
E E
N N
S S
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 111

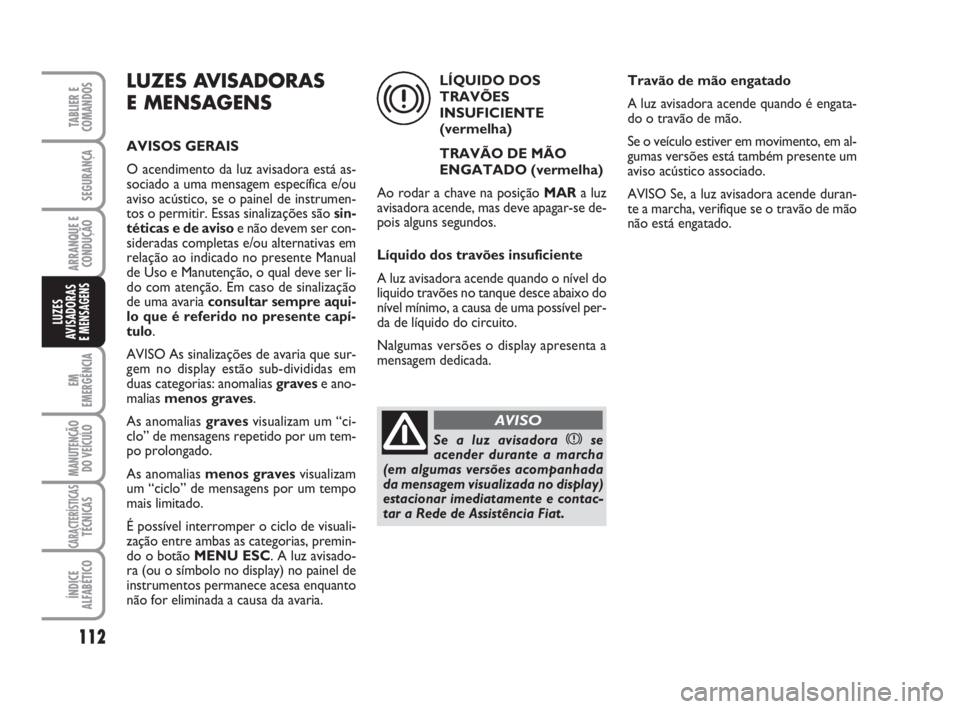

LUZES AVISADORAS
E MENSAGENS
AVISOS GERAIS
O acendimento da luz avisadora está as-
sociado a uma mensagem específica e/ou
aviso acústico, se o painel de instrumen-
tos o permitir. Essas sinalizações são sin-
téticas e de avisoe não devem ser con-
sideradas completas e/ou alternativas em
relação ao indicado no presente Manual
de Uso e Manutenção, o qual deve ser li-
do com atenção. Em caso de sinalização
de uma avaria consultar sempre aqui-
lo que é referido no presente capí-
tulo.
AVISO As sinalizações de avaria que sur-
gem no display estão sub-divididas em
duas categorias: anomalias gravese ano-
malias menos graves.
As anomalias gravesvisualizam um “ci-
clo” de mensagens repetido por um tem-
po prolongado.
As anomalias menos gravesvisualizam
um “ciclo” de mensagens por um tempo
mais limitado.
É possível interromper o ciclo de visuali-
zação entre ambas as categorias, premin-
do o botão MENU ESC. A luz avisado-
ra (ou o símbolo no display) no painel de
instrumentos permanece acesa enquanto
não for eliminada a causa da avaria.LÍQUIDO DOS
TRAVÕES
INSUFICIENTE
(vermelha)
TRAVÃO DE MÃO
ENGATADO (vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende quando o nível do
liquido travões no tanque desce abaixo do
nível mínimo, a causa de uma possível per-
da de líquido do circuito.
Nalgumas versões o display apresenta a
mensagem dedicada.
112
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
Travão de mão engatado
A luz avisadora acende quando é engata-
do o travão de mão.
Se o veículo estiver em movimento, em al-
gumas versões está também presente um
aviso acústico associado.
AVISO Se, a luz avisadora acende duran-
te a marcha, verifique se o travão de mão
não está engatado.
x
Se a luz avisadora xse
acender durante a marcha
(em algumas versões acompanhada
da mensagem visualizada no display)
estacionar imediatamente e contac-
tar a Rede de Assistência Fiat.
AVISO
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 112

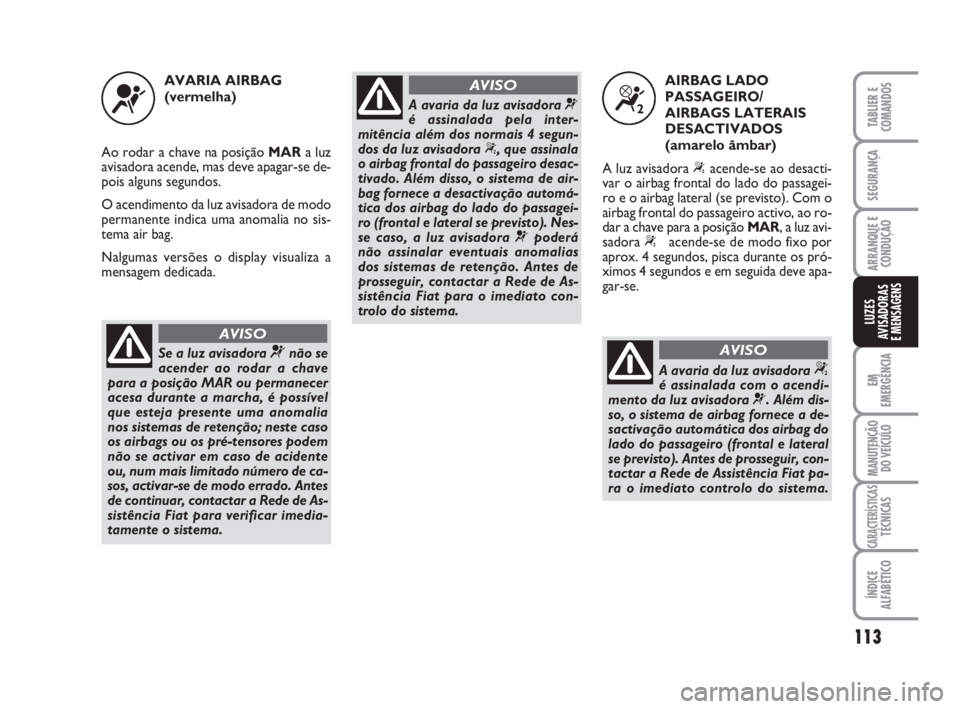

AVARIA AIRBAG
(vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
O acendimento da luz avisadora de modo
permanente indica uma anomalia no sis-
tema air bag.
Nalgumas versões o display visualiza a
mensagem dedicada.AIRBAG LADO
PASSAGEIRO/
AIRBAGS LATERAIS
DESACTIVADOS
(amarelo âmbar)
A luz avisadora “acende-se ao desacti-
var o airbag frontal do lado do passagei-
ro e o airbag lateral (se previsto). Com o
airbag frontal do passageiro activo, ao ro-
dar a chave para a posição MAR, a luz avi-
sadora “acende-se de modo fixo por
aprox. 4 segundos, pisca durante os pró-
ximos 4 segundos e em seguida deve apa-
gar-se.
113
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
¬“
Se a luz avisadora ¬não se
acender ao rodar a chave
para a posição MAR ou permanecer
acesa durante a marcha, é possível
que esteja presente uma anomalia
nos sistemas de retenção; neste caso
os airbags ou os pré-tensores podem
não se activar em caso de acidente
ou, num mais limitado número de ca-
sos, activar-se de modo errado. Antes
de continuar, contactar a Rede de As-
sistência Fiat para verificar imedia-
tamente o sistema.
AVISO
A avaria da luz avisadora ¬
é assinalada pela inter-
mitência além dos normais 4 segun-
dos da luz avisadora “, que assinala
o airbag frontal do passageiro desac-
tivado. Além disso, o sistema de air-
bag fornece a desactivação automá-
tica dos airbag do lado do passagei-
ro (frontal e lateral se previsto). Nes-
se caso, a luz avisadora ¬poderá
não assinalar eventuais anomalias
dos sistemas de retenção. Antes de
prosseguir, contactar a Rede de As-
sistência Fiat para o imediato con-
trolo do sistema.
AVISO
A avaria da luz avisadora “é assinalada com o acendi-
mento da luz avisadora ¬. Além dis-
so, o sistema de airbag fornece a de-
sactivação automática dos airbag do
lado do passageiro (frontal e lateral
se previsto). Antes de prosseguir, con-
tactar a Rede de Assistência Fiat pa-
ra o imediato controlo do sistema.
AVISO
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 113

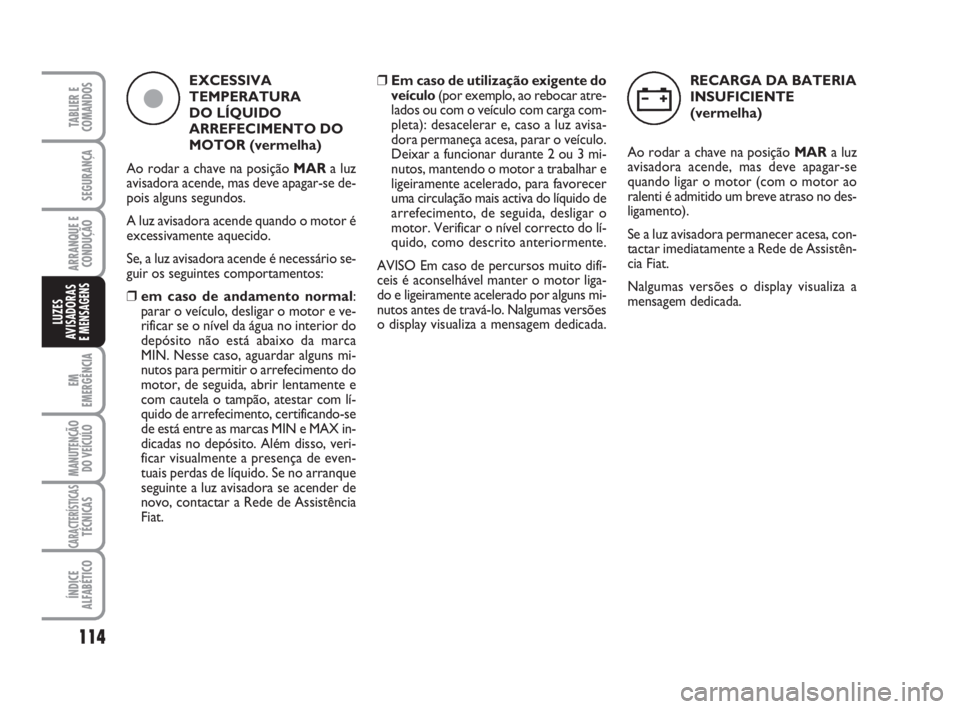

EXCESSIVA
TEMPERATURA
DO LÍQUIDO
ARREFECIMENTO DO
MOTOR (vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende quando o motor é
excessivamente aquecido.
Se, a luz avisadora acende é necessário se-
guir os seguintes comportamentos:
❒em caso de andamento normal:
parar o veículo, desligar o motor e ve-
rificar se o nível da água no interior do
depósito não está abaixo da marca
MIN. Nesse caso, aguardar alguns mi-
nutos para permitir o arrefecimento do
motor, de seguida, abrir lentamente e
com cautela o tampão, atestar com lí-
quido de arrefecimento, certificando-se
de está entre as marcas MIN e MAX in-
dicadas no depósito. Além disso, veri-
ficar visualmente a presença de even-
tuais perdas de líquido. Se no arranque
seguinte a luz avisadora se acender de
novo, contactar a Rede de Assistência
Fiat.❒Em caso de utilização exigente do
veículo(por exemplo, ao rebocar atre-
lados ou com o veículo com carga com-
pleta): desacelerar e, caso a luz avisa-
dora permaneça acesa, parar o veículo.
Deixar a funcionar durante 2 ou 3 mi-
nutos, mantendo o motor a trabalhar e
ligeiramente acelerado, para favorecer
uma circulação mais activa do líquido de
arrefecimento, de seguida, desligar o
motor. Verificar o nível correcto do lí-
quido, como descrito anteriormente.
AVISO Em caso de percursos muito difí-
ceis é aconselhável manter o motor liga-
do e ligeiramente acelerado por alguns mi-
nutos antes de travá-lo. Nalgumas versões
o display visualiza a mensagem dedicada.RECARGA DA BATERIA
INSUFICIENTE
(vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se
quando ligar o motor (com o motor ao
ralenti é admitido um breve atraso no des-
ligamento).
Se a luz avisadora permanecer acesa, con-
tactar imediatamente a Rede de Assistên-
cia Fiat.
Nalgumas versões o display visualiza a
mensagem dedicada.
114
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
çw
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 114

AVARIA NO SISTEMA
ABS (amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende quando o sistema
está ineficiente ou indisponível. Neste ca-
so, o sistema de travagem mantém inal-
terada a própria eficácia, mas sem as po-
tencialidades oferecidas pelo sistema ABS.
Proceder com prudência e dirigir-se o
mais rapidamente possível junto da Rede
de Assistência Fiat.
Nalgumas versões o display visualiza a
mensagem dedicada.AVARIA NO
EBD (vermelha)
(amarelo âmbar)
O acendimento ao mesmo tempo das luzes
avisadoras
xe >com o motor a trabal-
har indica uma anomalia do sistema EBD ou
que o sistema não está disponível. Neste ca-
so, com travagens violentas, é possível que
ocorra um bloqueio precoce das rodas tra-
seiras, com possibilidade de derrapagem.
Conduzir com extrema prudência até che-
gar ao concessionário mais próximo da
Rede de Assistência Fiat para efectuar a
verificação do sistema.
Nalgumas versões o display visualiza a
mensagem dedicada.
115
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
>x>v
INSUFICIENTE
PRESSÃO DO ÓLEO
MOTOR (vermelha)
ÓLEO DEGRADADO
(versões Multijet
com DPF, se previsto)
(vermelha)
Pressão do óleo motor insuficiente
Ao rodar a chave na posição MARa luz
avisadora acende-se, mas deve apagar-se
quando ligar o motor.
Nalgumas versões o display apresenta a
mensagem dedicada.
Se a luz avisadora
vse
acender durante a marcha
(em algumas versões acom-
panhada da mensagem apre-
sentada no display) parar imediata-
mente o motor e dirigir-se à Rede de As-
sistência Fiat.AVARIA NO SISTEMA
ESP (amarelo âmbar)
Ao rodar a chave na posição
MARa luz avisadora acende, mas deve
apagar-se depois alguns segundos.
Se, a luz avisadora não se apaga, ou se per-
manece acesa durante a marcha acom-
panhada pelo acendimento do led no
botão ASR OFF, dirija-se à Rede de As-
sistência Fiat.
Nalgumas versões o display visualiza uma
mensagem dedicada.
NotaO lampejo da luz avisadora duran-
te a marcha indica a intervenção do sis-
tema ESP.
á
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 115

Óleo degradado
(versões Multijet com DPF,
se previsto)
A luz avisadora acende no modo intermi-
tente acompanhada da mensagem mos-
trada pelo display quando o sistema de-
tecta o degrado do óleo do motor.
Após a primeira sinalização, a cada arran-
que do motor, a luz avisadora continuará
intermitente por 60 segundos e, em se-
guida, a cada 2 horas até que o óleo seja
substituído.CINTOS DE
SEGURANÇA
NÃO APERTADOS
(vermelha)
A luz avisadora no mostrador acende-se
fixamente com o veículo parado e o cin-
to de segurança do lado do condutor in-
correctamente apertado. A luz avisadora
acende-se de forma intermitente, junta-
mente com um avisador acústico (buzzer),
quando o veículo estiver em movimento
e os cintos de segurança dos lugares dian-
teiros não estiverem correctamente aper-
tados.
O avisador acústico (buzzer) do sistema
S.B.R. (Seat Belt Reminder) pode ser de-
sactivado unicamente pela Rede de As-
sistência Fiat.
Em algumas versões, é possível reactivar
o sistema através do menu de configu-
ração.FECHO INCOMPLETO
DAS PORTAS
(vermelha)
A luz avisadora acende-se, em algumas
versões, quando uma ou mais portas ou
a bagageira não estiverem totalmente fe-
chadas.
Nalgumas versões o display visualiza a
mensagem dedicada.
NÍVEL MÍNIMO DE
ÓLEO DO MOTOR
(vermelha)
Ao rodar a chave para a posição MAR, a
luz avisadora no mostrador acende-se mas
deve apagar-se depois de alguns segundos.
A luz avisadora acende-se no mostrador
quando o nível de óleo do motor desce
abaixo do valor mínimo indicado. Repor
o nível de óleo correcto no motor (con-
sultar “Verificação dos níveis” no capítulo
“Manutenção do veículo”).
Nalgumas versões o display apresenta uma
mensagem dedicada.
116
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
<´
k
Se a luz avisadora vficar
intermitente, contactar ime-
diatamente a Rede de As-
sistência Fiat que procederá
à substituição do óleo do motor e ao
apagamento da respectiva luz avisa-
dora no quadro de instrumentos.
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 116

AVARIA NO SISTEMA
DE INJECÇÃO
(versões Multijet)
(amarelo âmbar)
AVARIA NO SISTEMA
DE CONTROLO DO
MOTOR EOBD
(versões a gasolina)
(amarelo âmbar)
Avaria no sistema de injecção
Em condições normais, ao rodar a chave
de arranque na posição MAR, a luz avi-
sadora acende, mas, deve apagar-se com
o motor ligado.
Se, a luz avisadora permanece acesa ou
acende durante a marcha, indica um não
perfeito funcionamento do sistema de in-
jecção com possível perda de performan-
ces, péssima condução e consumos ele-
vados.
Nalgumas versões o display visualiza a
mensagem dedicada.
Nestas condições, é possível continuar a
conduzir, evitando no entanto esforços se-
veros do motor ou altas velocidades. Em
todo o caso, dirigir-se o mais rapidamen-
te possível à Rede de Assistência Fiat.Avaria no sistema de controlo
do motor EOBD
Em condições normais, ao rodar a chave
de arranque na posição MAR, a luz avi-
sadora acende, mas, deve apagar-se com
o motor ligado.
O acendimento inicial indica o correcto
funcionamento da luz avisadora. Se a luz
avisadora permanecer acesa ou se acen-
der durante o andamento:
❒com luz fixa: indica um funcionamento
irregular no sistema de alimentação/
acendimento que pode provocar ele-
vadas emissões no escape, possível per-
da de desempenhos, péssima condução
e consumos elevados.
Nalgumas versões o display visualiza a
mensagem dedicada.
Nestas condições, é possível continuar
a conduzir, evitando no entanto es-
forços severos do motor ou altas ve-
locidades. A utilização prolongada do
veículo com a luz avisadora acesa de
forma fixa pode provocar danos. Diri-
gir-se o mais rapidamente possível jun-
to da Rede de Assistência Fiat.
A luz avisadora apaga-se se a anomalia
desaparecer, mas o sistema memoriza
a sinalização.❒com luz intermitente: indica a possibili-
dade de danificação do catalisador (con-
sultar “Sistema EOBD” no capítulo “Ta-
blier e comandos”).
Em caso de luz avisadora acesa com luz
intermitente, é necessário soltar o pe-
dal do acelerador, colocando-se a bai-
xos regimes, até que a luz avisadora in-
terrompa a intermitência; prosseguir a
marcha com uma velocidade modera-
da, procurando evitar condições de
condução que possam provocar mais
intermitências e contactar o quanto an-
tes a Rede de Assistência Fiat.
117
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
Se, rodando a chave de arran-
que para a posição MAR, a
luz avisadora Unão se acen-
der ou se, durante a marcha,
se acender de modo fixo ou intermi-
tente (em algumas versões em conjun-
to com a mensagem visualizada no dis-
play), contactar quanto antes a Rede
de Assistência Fiat. A funcionalidade da
luz avisadora Upode ser verificada
através de dispositivos adequados pe-
los agentes de controlo do tráfego. Res-
peitar as normas vigentes no país on-
de se circula.
U
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 117

FILTRO DE
PARTÍCULAS
OBSTRUÍDO
(se previsto)
(versões Multijet)
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende quando a armadil-
ha das partículas tóxicas está entupida e o
perfil de condução não permmite a acti-
vação automática do procedimento de re-
generação.
Para permitir a regeneração e limpar o fil-
tro, é recomendável manter o veículo em
andamento até que a luz avisadora se apa-
gue.
O display visualiza a mensagem dedicada.RESERVA DE
COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende-se quando no re-
servatório restam cerca de 6 a 7 litros de
combustível.
AVISO Se a luz avisadora piscar, isso sig-
nifica que existe uma avaria no sistema.
Neste caso, contactar a Rede de As-
sistência Fiat para proceder à verificação
do sistema.PRÉ-AQUECIMENTO
DAS VELAS
(versões Multijet)
(amarelo âmbar)
AVARIA DE
PRÉ-AQUECIMENTO
DAS VELAS
(versões Multijet)
(amarelo âmbar)
Pré-aquecimento das velas
Rodando a chave para a posição MAR, a
luz avisadora acende-se. Apaga-se quando
as velas tiverem alcançado a temperatura
pré-estabelecida. Ligar o motor imedia-
tamente após a luz avisadora se apagar.
AVISO Com a temperatura ambiente ele-
vada, o acendimento da luz avisadora po-
de haver uma duração quase imperceptí-
vel.
Avaria de pré-aquecimento
das velas
A luz avisadora fica intermitente em caso
de uma anomalia no sistema de pré-aque-
cimento das velas. Dirigir-se o mais rapi-
damente possível junto da Rede de As-
sistência Fiat.
Nalgumas versões o display visualiza a
mensagem dedicada.
118
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
hçm
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 118

PRESENÇA DE ÁGUA
NO FILTRO DO
GASÓLEO
(versões Multijet)
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora cacende-se quando
existe água no filtro do gasóleo.
Nalgumas versões o display visualiza a
mensagem dedicada.AVARIA NO SISTEMA
DE PROTECÇÃO DO
VEÍCULO - FIAT CODE
(amarelo âmbar)
AVARIA ALARME (se previsto)
(amarelo âmbar)
TENTATIVA DE EFRACÇÃO
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora deve lampejar só uma vez e de-
pois apagar-se.
A luz avisadora acesa de modo fixo, com
a chave na posição MAR, indica uma pos-
sível avaria (ver “O sistema Fiat CODE”
no capítulo “Tablier e comandos”).
Nalgumas versões o display visualiza a
mensagem dedicada.
AVISO O acendimento simultâneo das lu-
zes avisadoras Ue Yindica a avaria do
sistema Fiat CODE.
Se, com motor ligado a luz avisadora Y
ficar intermitente, significa que o veículo
não está protegido pelo dispositivo de blo-
queio do motor (consultar “O sistema Fiat
CODE” no capítulo “Tablier e coman-
dos”).
Dirigir-se à Rede de Assistência Fiat para
realizar a memorização de todas as cha-
ves.
119
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
A presença de água no circui-
to de alimentação pode pro-
vocar graves danos no sistema
de injecção e provocar irregu-
laridades no funcionamento do motor.
Caso se acenda a luz avisadora c(em
algumas versões juntamente com a uma
mensagem apresentada no display) di-
rigir-se o mais rapidamente possível jun-
to da Rede de Assistência Fiat para
efectuar a operação de purga. Se a
mesma sinalização ocorrer imediata-
mente após um abastecimento, é pos-
sível que tenha entrado água no depó-
sito: nesse caso, desligar imediatamen-
te o motor e contactar a Rede de As-
sistência Fiat.
cY
Avaria alarme
O acendimento da luz avis. (ou do símbolo
no display) sinaliza uma anomalia no sis-
tema de alarme. Nalgumas versões o dis-
play visualiza a mensagem específica.
Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
Tentativa de efracção
O piscar rápido da luz avis., ou o acendi-
mento do símbolo no display, sinaliza
quando é registada uma tentativa de
efracção. Nalgumas versões o display vi-
sualiza a mensagem específica.
Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
111-122 CombiCargo POR 1ed 21-10-2008 14:41 Pagina 119
