FIAT FIORINO 2018 Notice d'entretien (in French)

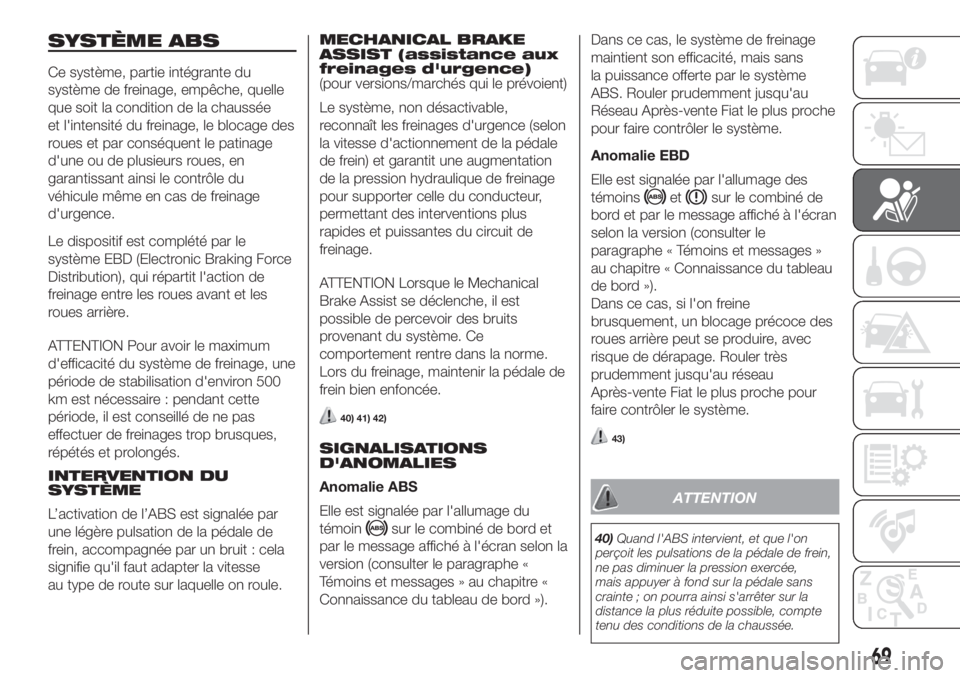

SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche, quelle
que soit la condition de la chaussée
et l'intensité du freinage, le blocage des
roues et par conséquent le patinage
d'une ou de plusieurs roues, en
garantissant ainsi le contrôle du
véhicule même en cas de freinage
d'urgence.
Le dispositif est complété par le
système EBD (Electronic Braking Force
Distribution), qui répartit l'action de
freinage entre les roues avant et les
roues arrière.
ATTENTION Pour avoir le maximum
d'efficacité du système de freinage, une
période de stabilisation d'environ 500
km est nécessaire : pendant cette
période, il est conseillé de ne pas
effectuer de freinages trop brusques,
répétés et prolongés.
INTERVENTION DU
SYSTÈME
L’activation de l’ABS est signalée par
une légère pulsation de la pédale de
frein, accompagnée par un bruit : cela
signifie qu'il faut adapter la vitesse
au type de route sur laquelle on roule.MECHANICAL BRAKE
ASSIST (assistance aux
freinages d'urgence)
(pour versions/marchés qui le prévoient)
Le système, non désactivable,
reconnaît les freinages d'urgence (selon
la vitesse d'actionnement de la pédale
de frein) et garantit une augmentation
de la pression hydraulique de freinage
pour supporter celle du conducteur,
permettant des interventions plus
rapides et puissantes du circuit de
freinage.
ATTENTION Lorsque le Mechanical
Brake Assist se déclenche, il est
possible de percevoir des bruits
provenant du système. Ce
comportement rentre dans la norme.
Lors du freinage, maintenir la pédale de
frein bien enfoncée.
40) 41) 42)
SIGNALISATIONS
D'ANOMALIES
Anomalie ABS
Elle est signalée par l'allumage du
témoin
sur le combiné de bord et
par le message affiché à l'écran selon la
version (consulter le paragraphe «
Témoins et messages » au chapitre «
Connaissance du tableau de bord »).Dans ce cas, le système de freinage
maintient son efficacité, mais sans
la puissance offerte par le système
ABS. Rouler prudemment jusqu'au
Réseau Après-vente Fiat le plus proche
pour faire contrôler le système.
Anomalie EBD
Elle est signalée par l'allumage des
témoins
etsur le combiné de
bord et par le message affiché à l'écran
selon la version (consulter le
paragraphe « Témoins et messages »
au chapitre « Connaissance du tableau
de bord »).
Dans ce cas, si l'on freine
brusquement, un blocage précoce des
roues arrière peut se produire, avec
risque de dérapage. Rouler très
prudemment jusqu'au réseau
Après-vente Fiat le plus proche pour
faire contrôler le système.
43)
ATTENTION
40)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée,
mais appuyer à fond sur la pédale sans
crainte ; on pourra ainsi s'arrêter sur la
distance la plus réduite possible, compte
tenu des conditions de la chaussée.
69

41)Si l’ABS intervient, cela signifie que l’on
est sur le point d’atteindre la limite
d’adhérence entre les pneus et la
chaussée : il faut ralentir pour adapter la
marche en fonction de l'adhérence
disponible.
42)L’ABS exploite au mieux l'adhérence
disponible, mais il ne peut pas l'augmenter
; il faut donc être très prudent sur les
chaussées glissantes, sans courir
de risques inutiles.
43)En cas d'allumage du témoin
uniquement sur le combiné de bord
(sur certaines versions accompagné du
message affiché à l'écran), arrêter
immédiatement le véhicule et s'adresser au
Réseau d'Après-vente Fiat le plus proche.
Une fuite éventuelle du liquide du circuit
hydraulique compromet le fonctionnement
du système de freinage traditionnel ou
avec antiblocage des roues.

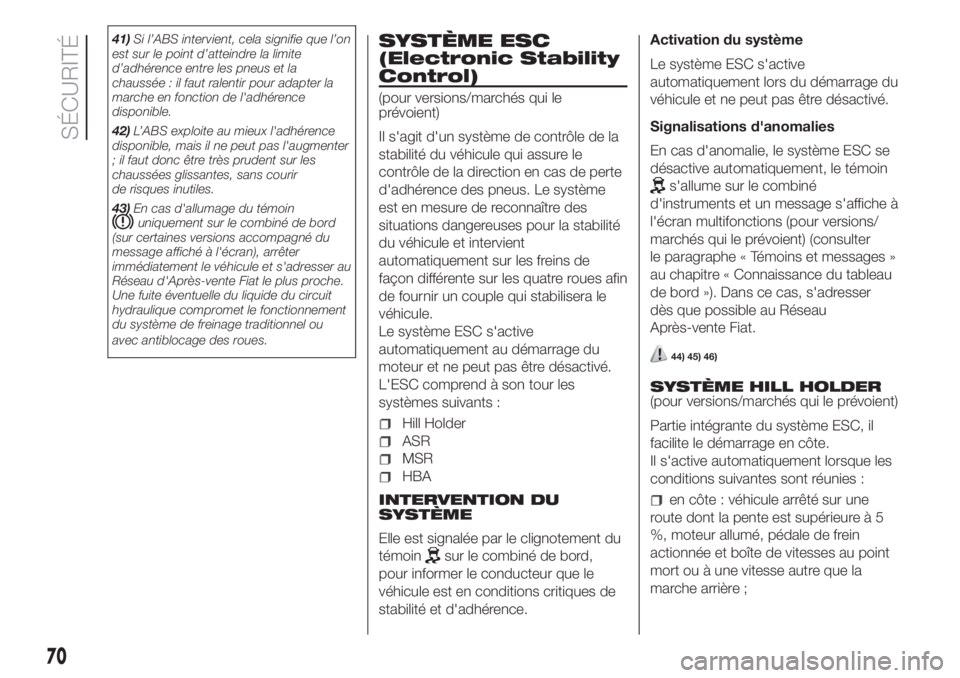

SYSTÈME ESC
(Electronic Stability
Control)
(pour versions/marchés qui le
prévoient)
Il s'agit d'un système de contrôle de la
stabilité du véhicule qui assure le
contrôle de la direction en cas de perte
d'adhérence des pneus. Le système
est en mesure de reconnaître des
situations dangereuses pour la stabilité
du véhicule et intervient
automatiquement sur les freins de
façon différente sur les quatre roues afin
de fournir un couple qui stabilisera le
véhicule.
Le système ESC s'active
automatiquement au démarrage du
moteur et ne peut pas être désactivé.
L'ESC comprend à son tour les
systèmes suivants :
Hill Holder
ASR
MSR
HBA
INTERVENTION DU
SYSTÈME
Elle est signalée par le clignotement du
témoin
sur le combiné de bord,
pour informer le conducteur que le
véhicule est en conditions critiques de
stabilité et d'adhérence.Activation du système
Le système ESC s'active
automatiquement lors du démarrage du
véhicule et ne peut pas être désactivé.
Signalisations d'anomalies
En cas d'anomalie, le système ESC se
désactive automatiquement, le témoin
s'allume sur le combiné
d'instruments et un message s'affiche à
l'écran multifonctions (pour versions/
marchés qui le prévoient) (consulter
le paragraphe « Témoins et messages »
au chapitre « Connaissance du tableau
de bord »). Dans ce cas, s'adresser
dès que possible au Réseau
Après-vente Fiat.
44) 45) 46)
SYSTÈME HILL HOLDER
(pour versions/marchés qui le prévoient)
Partie intégrante du système ESC, il
facilite le démarrage en côte.
Il s'active automatiquement lorsque les
conditions suivantes sont réunies :
en côte : véhicule arrêté sur une
route dont la pente est supérieure à 5
%, moteur allumé, pédale de frein
actionnée et boîte de vitesses au point
mort ou à une vitesse autre que la
marche arrière ;
70
SÉCURITÉ

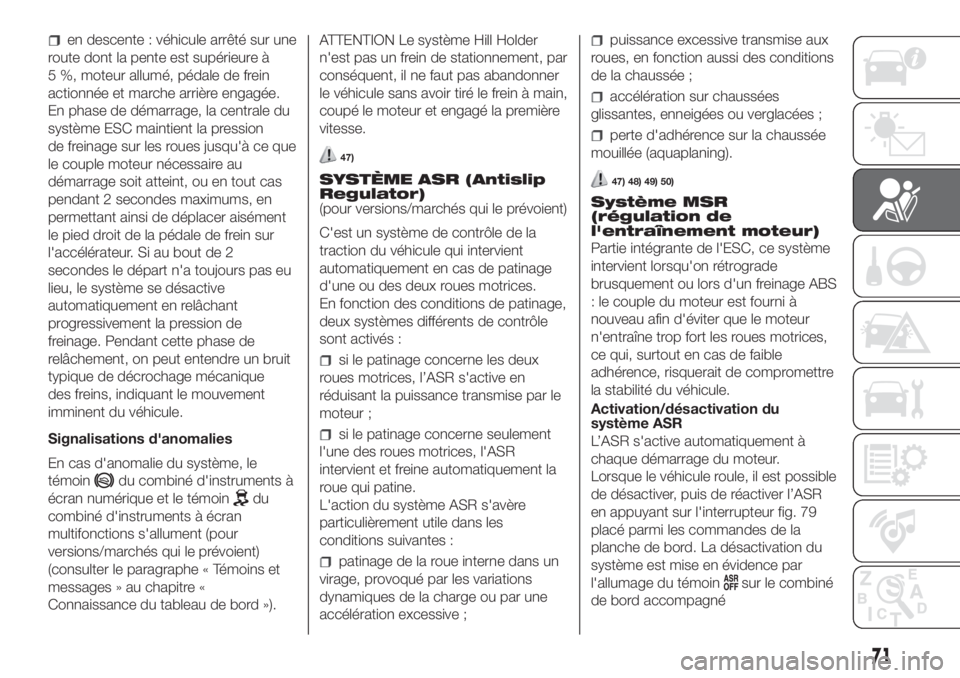

en descente : véhicule arrêté sur une
route dont la pente est supérieure à
5 %, moteur allumé, pédale de frein
actionnée et marche arrière engagée.
En phase de démarrage, la centrale du
système ESC maintient la pression
de freinage sur les roues jusqu'à ce que
le couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximums, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur. Si au bout de 2
secondes le départ n'a toujours pas eu
lieu, le système se désactive
automatiquement en relâchant
progressivement la pression de
freinage. Pendant cette phase de
relâchement, on peut entendre un bruit
typique de décrochage mécanique
des freins, indiquant le mouvement
imminent du véhicule.
Signalisations d'anomalies
En cas d'anomalie du système, le
témoin
du combiné d'instruments à
écran numérique et le témoin
du
combiné d'instruments à écran
multifonctions s'allument (pour
versions/marchés qui le prévoient)
(consulter le paragraphe « Témoins et
messages » au chapitre «
Connaissance du tableau de bord »).ATTENTION Le système Hill Holder
n'est pas un frein de stationnement, par
conséquent, il ne faut pas abandonner
le véhicule sans avoir tiré le frein à main,
coupé le moteur et engagé la première
vitesse.
47)
SYSTÈME ASR (Antislip
Regulator)
(pour versions/marchés qui le prévoient)
C'est un système de contrôle de la
traction du véhicule qui intervient
automatiquement en cas de patinage
d'une ou des deux roues motrices.
En fonction des conditions de patinage,
deux systèmes différents de contrôle
sont activés :
si le patinage concerne les deux
roues motrices, l’ASR s'active en
réduisant la puissance transmise par le
moteur ;
si le patinage concerne seulement
l'une des roues motrices, l'ASR
intervient et freine automatiquement la
roue qui patine.
L'action du système ASR s'avère
particulièrement utile dans les
conditions suivantes :
patinage de la roue interne dans un
virage, provoqué par les variations
dynamiques de la charge ou par une
accélération excessive ;
puissance excessive transmise aux
roues, en fonction aussi des conditions
de la chaussée ;
accélération sur chaussées
glissantes, enneigées ou verglacées ;
perte d'adhérence sur la chaussée
mouillée (aquaplaning).
47) 48) 49) 50)
Système MSR
(régulation de
l'entraînement moteur)
Partie intégrante de l'ESC, ce système
intervient lorsqu'on rétrograde
brusquement ou lors d'un freinage ABS
: le couple du moteur est fourni à
nouveau afin d'éviter que le moteur
n'entraîne trop fort les roues motrices,
ce qui, surtout en cas de faible
adhérence, risquerait de compromettre
la stabilité du véhicule.
Activation/désactivation du
système ASR
L’ASR s'active automatiquement à
chaque démarrage du moteur.
Lorsque le véhicule roule, il est possible
de désactiver, puis de réactiver l’ASR
en appuyant sur l'interrupteur fig. 79
placé parmi les commandes de la
planche de bord. La désactivation du
système est mise en évidence par
l'allumage du témoin
sur le combiné
de bord accompagné
71

d'un message affiché sur l'écran
multifonction, pour les versions/
marchés qui le prévoient.
En désactivant l'ASR lorsque le véhicule
roule, au prochain redémarrage, ce
dernier sera réactivé automatiquement.
Sur des chaussées enneigées, avec
les chaînes à neige montées, il peut
être utile de désactiver l’ASR : dans ces
conditions, le glissement des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
51)
SIGNALISATIONS
D'ANOMALIES
En cas d'anomalie, le système ASR se
désactive automatiquement, le témoin
s'allume sur le combiné
d'instruments et un message s'affiche à
l'écran multifonctions (pour versions/
marchés qui le prévoient) (consulter
le paragraphe « Témoins et messages »au chapitre « Connaissance du tableau
de bord »). Dans ce cas, s'adresser
dès que possible au Réseau
Après-vente Fiat.
HYDRAULIC BRAKE
ASSIST (assistance lors
des freinages
d'urgence)
(pour versions/marchés qui le prévoient)
Partie intégrante de l'ESC, le système
HBA est conçu pour optimiser la
capacité de freinage du véhicule
pendant un freinage d'urgence. Le
système reconnaît le freinage d'urgence
en contrôlant la vitesse et la force
avec laquelle est enfoncée la pédale de
frein et par conséquent, il applique la
pression optimale aux freins. Cela peut
aider à réduire les distances de freinage
: le système HBA vient donc compléter
le système ABS.
On obtient l'assistance maximale du
système HBA en appuyant très
rapidement sur la pédale de frein ; en
outre, pour bénéficier des avantages du
système, il est nécessaire d'appuyer
de manière continue sur la pédale
de frein pendant le freinage, en évitant
d'appuyer dessus. Maintenir la pression
sur la pédale de frein jusqu'à ce que le
freinage ne soit plus nécessaire. Le
système HBA se désactive quand
la pédale de frein est relâchée.
52) 53) 54)
ATTENTION
44)Le système ESC ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
45)Le système ESC ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
46)Les capacités du système ESC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres.
47)Pour le fonctionnement correct des
systèmes ESC et ASR, les pneus doivent
tous être de la même marque et du même
type sur toutes les roues, en parfait état
et surtout du type et des dimensions
prescrites.
48)Le système ASR ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
49)Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
50)Les capacités du système ASR ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
79F0T0504
72
SÉCURITÉ

51)Les performances du système ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours être adaptée à l'état
de la chaussée, à la visibilité et à la
circulation. La responsabilité de la sécurité
routière incombe donc toujours, et dans
tous les cas, au conducteur.
52)Le système HBA ne peut pas modifier
les lois naturelles de la physique et ne
peut pas augmenter l'adhérence qui
dépend des conditions de la route.
53)Le système HBA ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
54)Les capacités du système HBA ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.SYSTÈME iTPMS
(indirect Tyre
Pressure
Monitoring System)
(pour versions/marchés qui le
prévoient)
Le système de contrôle de la pression
des pneus iTPMS est en mesure de
contrôler, par le biais des capteurs de
vitesse de roue, l'état de gonflage
des pneus. En cas d'un ou de plusieurs
pneus dégonflés, le système avertit le
conducteur par l'allumage fixe du
témoin
sur le combiné de bord et
l'affichage à l'écran d'un message
dédié, accompagné d'un signal sonore.
Il est recommandé de contrôler la
pression des quatre pneus. Ce signal
s'affiche même après l'extinction et
le redémarrage du moteur, jusqu'à
l'exécution de la procédure de «
Réinitialisation ».
Procédure de « Réinitialisation »
Le système requiert une phase initiale
d'« auto-apprentissage » (dont la durée
dépend du style de conduite et des
conditions de la route : la condition
optimale est la conduite en ligne droite
à 80 km/h pendant au moins 20 min),
qui débute par l'exécution de la
procédure de « Réinitialisation ».La procédure de « Réinitialisation » doit
être effectuée :
à chaque modification de la pression
des pneus ;
lors du remplacement un seul pneu ;
lorsque les pneus sont tournés/
inversés ;
en cas de montage de la roue
compacte de secours. Avant de
procéder à la « Réinitialisation », gonfler
les pneus aux valeurs nominales de
pression figurant dans le tableau des
pressions de gonflage (voir le
paragraphe « Roues » du chapitre «
Caractéristiques techniques »).
Si la procédure de « Réinitialisation »
n'est pas effectuée, dans tous les cas
mentionnés ci-dessus, le témoin
peut donner des signaux erronés
concernant un ou plusieurs pneus.
Pour effectuer la « Réinitialisation »,
véhicule à l'arrêt et clé de contact sur
MAR, utiliser le Menu de Configuration
en procédant de la façon suivante :
appuyer brièvement sur le bouton
: l'inscription « Réinitialisation »
apparaît à l'écran ;
appuyer sur le boutonou
pour effectuer la sélection (« Oui »
ou « Non ») ;
appuyer brièvement sur le bouton
: l'inscription « Valider» apparaît
à l'écran ;
73

appuyer sur le boutonou
pour effectuer la sélection (« Oui »
pour effectuer la « Réinitialisation » ou
« Non » pour quitter la page-écran) ;
appuyer à nouveau sur le bouton
de manière prolongée pour retourner
à la page-écran standard ou au menu
principal selon le point où l'on se trouve
dans le menu.
Une fois la « Réinitialisation » effectuée,
l'écran affichera le message indiquant
que l'« auto-apprentissage»aété
lancé.
Conditions de fonctionnement
Le système est actif pour des vitesses
supérieures à 15 km/h. Dans certaines
situations, telles que conduite sportive
ou conditions particulières de la
chaussée (par ex. verglas, neige,
chemin de terre, etc.), le signal peut
retarder ou être partiel en ce qui
concerne la détection du dégonflage
simultané de plusieurs pneus. Dans des
conditions particulières (par ex.
véhicule chargé de manière
asymétrique d'un côté, attelage d'une
remorque, pneu endommagé ou usé,
utilisation de la roue de secours type
galette, utilisation du kit « Fix&Go
Automatic », utilisation de chaînes à
neige, utilisation de pneus différents sur
les essieux), il est possible que le
système fournisse des signaux erronésou se désactive momentanément.
En cas de désactivation temporaire du
système, le témoin
clignotera
pendant 75 secondes environ et restera
ensuite allumé de manière fixe ; l'écran
affichera en même temps un message
dédié. Ce signal est également affiché
suite à l'extinction et au redémarrage
suivant du moteur, si les conditions
correctes de fonctionnement ne sont
pas rétablies.
55) 56) 57) 58) 59)
12) 13) 14) 15) 16) 17) 18) 19) 20)
ATTENTION
55)Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite incombe
toujours au conducteur, qui doit prendre
en considération les conditions de
circulation pour conduire en toute sécurité.
Le conducteur est toujours tenu de
maintenir une distance de sécurité avec le
véhicule qui le précède.
56)Si, pendant l'intervention du système,
le conducteur appuie à fond sur la pédale
d'accélérateur ou effectue un braquage
rapide, il est possible que la fonction de
freinage automatique s'interrompe (par
exemple pour permettre une éventuelle
manœuvre pour éviter un obstacle).57)Le faisceau laser n'est pas visible à
l'œil nu. Ne pas regarder directement,ou
en utilisant des instruments optiques
(par exemple des lentilles), le faisceau laser
à une distance inférieure à 10 cm : cela
pourrait détériorer la vue. Le faisceau laser
est présent également quand la clé est
sur la position MAR mais que la fonction
est éteinte, non disponible ou a été
désactivée manuellement à l'aide du Menu
de Configuration de l'écran.
58)Le système intervient sur les véhicules
qui roulent sur la même voie de circulation.
Toutefois, les véhicules de petites
dimensions (par exemple les bicyclettes ou
les motos) ou les personnes, les animaux
et les choses (par exemple les poussettes)
et en général tous les obstacles qui
présentent une faible réflexion à la lumière
du laser (par exemple les véhicules sales
de boue) ne sont pas pris en considération.
59)Si, pour un entretien, le véhicule doit
être placé sur un banc à rouleaux (à une
vitesse comprise entre 5 et 30 km/h) ou si il
est lavé dans une station de lavage
automatique à rouleaux, du fait qu'il a un
obstacle à l'avant (par ex. un autre
véhicule, un mur ou tout autre obstacle), le
système pourrait en détecter la présence
et intervenir. Dans ce cas, il est donc
nécessaire de désactiver le système via le
Menu de Configuration de l'écran.
74
SÉCURITÉ

ATTENTION
12)Le fonctionnement du capteur laser
pourrait être limité ou nul en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais, neige
abondante, formation de couches de
givre sur le pare-brise.
13)Le fonctionnement du capteur peut
également être compromis par la présence
de poussière, de condensation, de saletés
ou de givre sur le pare-brise, par les
conditions de circulation (par exemple des
véhicules avançant sur une autre voie
que le véhicule, des véhicules arrivant sur
le côté ou avançant dans le sens opposé
sur la même voie de circulation, virage
avec un faible rayon de courbure), par les
conditions de la chaussée et les conditions
de conduite (par exemple conduite tout
terrain). S'assurer donc que le pare-brise
soit toujours propre. Pour éviter de rayer le
pare-brise, utiliser des détergents
spécifiques et des chiffons propres. De
plus, le fonctionnement du capteur peut
être limité ou nul dans certaines conditions
de conduite, de circulation et de l'état de
la chaussée.
14)Des chargements qui dépassent
positionnés sur le toit du véhicule
pourraient altérer le bon fonctionnement du
capteur. Avant de partir, s'assurer donc
de positionner correctement le chargement
de manière à ne pas couvrir le champ
d'action du capteur.15)Si le pare-brise est rayé, ébréché ou
cassé et qu'il est nécessaire de le
remplacer, s'adresser exclusivement au
Réseau Après-vente Fiat. Ne pas
remplacer le pare-brise soi-même en
raison du risque de dysfonctionnement par
la suite ! Il est recommandé de remplacer
le pare-brise s'il a été endommagé dans la
zone du capteur laser.
16)Ne pas manipuler ni effectuer aucune
intervention sur le capteur laser. Ne pas
obstruer les ouvertures présentes dans le
revêtement esthétique situé sous le
rétroviseur d'habitacle. En cas de panne du
capteur, s'adresser au Réseau Après-vente
Fiat.
17)En cas de conduite sur des routes
bordées d'arbres à branches tombantes, il
convient de désactiver le système pour
éviter que la présence de branches à
hauteur du capot ou du pare-brise interfère
avec le système.
18)Ne pas couvrir le champ d'action du
capteur avec des adhésifs ou d'autres
objets. Faire également attention à
d'éventuels objets présents sur le capot du
véhicule (par exemple une couche de
neige) et s'assurer qu'ils n'interfèrent pas
avec la lumière émise par le laser.
19)En cas d'attelage d'une remorque ou
lorsque le véhicule est remorqué, il
convient de désactiver le système à l'aide
du Menu de Configuration de l'écran.
20)Si le système signale la chute de
pression sur un pneu en particulier, veiller à
contrôler la pression de tous les quatre
pneus.
SYSTÈME TRACTION
PLUS
(pour versions/marchés qui le
prévoient)
Le Traction Plus est un système
d'assistance à la conduite et au départ
sur des chaussées à faible adhérence
(neige, verglas, boue, etc.) qui permet
de répartir correctement la force
motrice sur l'essieu avant dans des
conditions de patinage d'une roue.
Le Traction Plus agit en freinant les
roues tendant au patinage, ou qui
patinent plus que les autres, en
transférant la force motrice sur celles
plus en prise sur le sol.
Cette fonction se commande
manuellement en appuyant sur le
bouton T+ qui se trouve sur la planche
latérale fig. 80 et intervient sous le
seuil de 50 km/h. Si le véhicule
dépasse cette vitesse, elle se désactive
automatiquement (la led du bouton
reste allumée) et se réenclenche dès
que le véhicule roule à nouveau à
un vitesse inférieure à 50 km/h.
Fonctionnement Traction Plus
Au démarrage, le système est
désactivé. Pour activer le système
Traction Plus, appuyer sur le bouton T+
fig. 80 : la led sur le bouton s'allume.
75

L'activation du système Traction Plus
comporte l'enclenchement des
fonctions suivantes :
exclusion de la fonction ASR, pour
exploiter à fond le couple moteur ;
effet de blocage différentiel sur
l'essieu avant, via le système de
freinage, pour optimiser la traction sur
des chaussées à revêtement non
homogène.
Dans le cas d'une anomalie du système
Traction Plus, le témoin
s'allume
fixement sur le combiné de bord.
SYSTÈMES DE
PROTECTION DES
OCCUPANTS
L'un des plus importants équipements
de sécurité du véhicule est représenté
par les systèmes de protection suivants
:
ceintures de sécurité ;
système SBR (Seat Belt Reminder) ;
appuie-tête ;
systèmes de retenue des enfants ;
airbags frontaux (pour certains
versions/marchés).
Faire très attention aux informations
fournies dans les pages suivantes.
Il est en effet fondamental que les
systèmes de protection soient utilisés
de façon correcte afin de garantir le
maximum de sécurité au conducteur et
aux passagers.
Pour la description du réglage des
appuie-tête, voir les indications fournies
au paragraphe « Appuie-tête » au
chapitre « Connaissance du véhicule ».
CEINTURES DE
SÉCURITÉ
UTILISATION DES
CEINTURES DE
SÉCURITÉ
Tous les sièges du véhicule sont dotés
de ceintures de sécurité à trois points
de fixation, avec enrouleur
correspondant.
Le mécanisme de l'enrouleur
s'enclenche en bloquant la sangle en
cas de freinage brusque ou de forte
décélération due à un choc.
Dans des conditions normales, cette
caractéristique permet à la sangle de la
ceinture de coulisser librement de
manière à s'adapter parfaitement au
corps de l'occupant.
En cas d'accident, la ceinture se
bloquera en réduisant ainsi le risque
d'impact dans l'habitacle ou de
projection en dehors du véhicule. Le
conducteur doit toujours respecter (et
faire respecter par tous les passagers)
toutes les dispositions législatives
locales concernant l'obligation et le
mode d'emploi des ceintures de
sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
La ceinture de sécurité doit être mise
en tenant le buste droit et appuyé
contre le dossier.
80F0T0506
76
SÉCURITÉ

Pour boucler les ceintures de sécurité,
saisir la languette de clipsage A fig.
81et l'enclencher dans la boucle B,
jusqu'au déclic de blocage.
Si pendant le déroulement de la
ceinture de sécurité celle-ci devait se
bloquer, la laisser s'enrouler légèrement
puis la dégager de nouveau en évitant
des manœuvres brusques.
Pour déboucler les ceintures de
sécurité, appuyer sur le bouton C.
Accompagner la ceinture de sécurité
pendant son enroulement, pour éviter
qu’elle ne s’entortille.
60)
Dans un véhicule garé sur une route
très en pente, l'enrouleur peut se
bloquer ; ceci est tout à fait normal. Le
mécanisme de l'enrouleur bloque la
sangle chaque fois que celle-ci est
soumise à un mouvement rapide ou encas de freinage brusque, de chocs ou
de virage pris à grande vitesse.
61)
Les ceintures de sécurité des sièges
arrière (pour les versions/marchés qui le
prévoient) doivent être attachées selon
le schéma illustré en fig. 82 ou fig. 83.
ATTENTION La fixation correcte du
dossier est garantie par la disparition de
la « bande rouge » présente sur les
leviers A fig. 84 de rabattage du
dossier. La « bande rouge » visible
indique, en effet, que le dossier est mal
accroché.
ATTENTION En repositionnant, après le
renversement, le siège arrière (pour
les versions/marchés qui le prévoient)
en conditions d'utilisation normale, faire
attention de replacer correctement la
ceinture de sécurité afin de pouvoir en
disposer immédiatement.
62)
81F0T0147
82F0T0193
83 - Versions N1 (4 places)F0T0342
84F0T0921
77

ATTENTION
60)Ne pas appuyer sur le bouton C fig. 81
pendant la marche.
61)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures de sécurité
s'exposent personnellement à d'importants
risques, et constituent également un
danger pour les passagers des places
avant.
62)S'assurer que le dossier est
correctement accroché des deux côtés
(« bandes rouges » non visibles) pour éviter
qu'en cas de freinage brusque, le dossier
puisse se projeter vers l'avant en blessant
les passagers.
SYSTÈME S.B.R.
(pour versions/marchés qui le
prévoient)
Le véhicule est équipé du système
appelé S.B.R. (Seat Belt Reminder) qui
signale au conducteur et au passager
avant qu'ils n'ont pas bouclé leur
ceinture de sécurité de la manière
suivante :
allumage fixe du témoinsur le
combiné de bord et signal sonore
continu pendant les 6 premières
secondes ;
allumage clignotant du témoinsur
le combiné de bord et signal sonore
intermittent pendant les 90 secondes
suivantes.
Pour la désactivation permanente,
s'adresser au Réseau Après-vente Fiat.
Le système S.B.R. peut être aussi
réactivé avec le menu de configuration
de l'écran.
PRÉTENSIONNEURS
Pour renforcer l'efficacité des ceintures
de sécurité avant, le véhicule est équipé
de prétensionneurs qui, en cas de
choc frontal et latéral violent, font
reculer de quelques centimètres la
sangle des ceintures de sécurité en
garantissant une adhérence parfaite
des ceintures de sécurité au corps des
passagers et ce, avant l'action de
retenue.
L’activation effective des
prétensionneurs est reconnaissable au
recul de la sangle vers l’enrouleur.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture
de sécurité de manière à ce qu'elle
adhère parfaitement au buste et au
bassin.
Pendant l’intervention du
prétensionneur, il peut y avoir une
légère émission de fumée. Cette fumée
n’est pas nocive et n’indique pas un
début d’incendie.
Le prétensionneur ne nécessite aucun
entretien ni graissage. Toute
modification des conditions d'origine
altère son efficacité.
78
SÉCURITÉ
