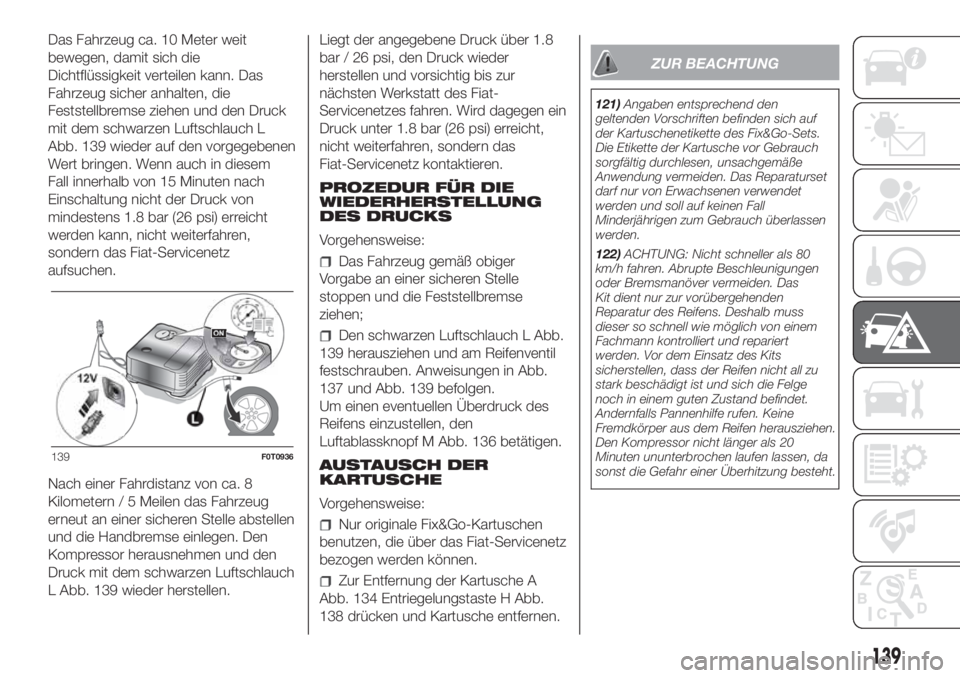

Das Fahrzeug ca. 10 Meter weit
bewegen, damit sich die
Dichtflüssigkeit verteilen kann. Das
Fahrzeug sicher anhalten, die
Feststellbremse ziehen und den Druck
mit dem schwarzen Luftschlauch L
Abb. 139 wieder auf den vorgegebenen
Wert bringen. Wenn auch in diesem
Fall innerhalb von 15 Minuten nach
Einschaltung nicht der Druck von
mindestens 1.8 bar (26 psi) erreicht
werden kann, nicht weiterfahren,
sondern das Fiat-Servicenetz
aufsuchen.
Nach einer Fahrdistanz von ca. 8
Kilometern / 5 Meilen das Fahrzeug
erneut an einer sicheren Stelle abstellen
und die Handbremse einlegen. Den
Kompressor herausnehmen und den
Druck mit dem schwarzen Luftschlauch
L Abb. 139 wieder herstellen.Liegt der angegebene Druck über 1.8
bar / 26 psi, den Druck wieder
herstellen und vorsichtig bis zur
nächsten Werkstatt des Fiat-
Servicenetzes fahren. Wird dagegen ein
Druck unter 1.8 bar (26 psi) erreicht,
nicht weiterfahren, sondern das
Fiat-Servicenetz kontaktieren.
PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger
Vorgabe an einer sicheren Stelle
stoppen und die Feststellbremse
ziehen;
Den schwarzen Luftschlauch L Abb.
139 herausziehen und am Reifenventil
festschrauben. Anweisungen in Abb.
137 und Abb. 139 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf M Abb. 136 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über das Fiat-Servicenetz
bezogen werden können.
Zur Entfernung der Kartusche A
Abb. 134 Entriegelungstaste H Abb.
138 drücken und Kartusche entfernen.
ZUR BEACHTUNG
121)Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden. Das Reparaturset
darf nur von Erwachsenen verwendet
werden und soll auf keinen Fall
Minderjährigen zum Gebrauch überlassen
werden.
122)ACHTUNG: Nicht schneller als 80
km/h fahren. Abrupte Beschleunigungen
oder Bremsmanöver vermeiden. Das
Kit dient nur zur vorübergehenden
Reparatur des Reifens. Deshalb muss
dieser so schnell wie möglich von einem
Fachmann kontrolliert und repariert
werden. Vor dem Einsatz des Kits
sicherstellen, dass der Reifen nicht all zu
stark beschädigt ist und sich die Felge
noch in einem guten Zustand befindet.
Andernfalls Pannenhilfe rufen. Keine
Fremdkörper aus dem Reifen herausziehen.
Den Kompressor nicht länger als 20
Minuten ununterbrochen laufen lassen, da
sonst die Gefahr einer Überhitzung besteht.
139F0T0936
139
Page 142 of 236

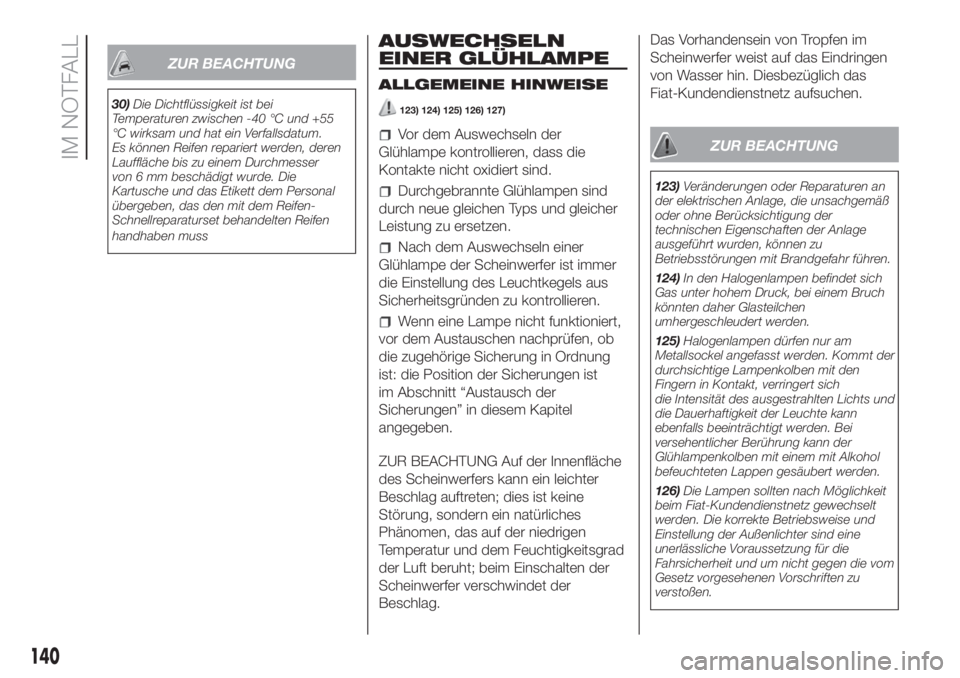

ZUR BEACHTUNG
30)Die Dichtflüssigkeit ist bei
Temperaturen zwischen -40 °C und +55
°C wirksam und hat ein Verfallsdatum.
Es können Reifen repariert werden, deren
Lauffläche bis zu einem Durchmesser
von 6 mm beschädigt wurde. Die
Kartusche und das Etikett dem Personal
übergeben, das den mit dem Reifen-
Schnellreparaturset behandelten Reifen
handhaben muss
AUSWECHSELN
EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
123) 124) 125) 126) 127)
Vor dem Auswechseln der
Glühlampe kontrollieren, dass die
Kontakte nicht oxidiert sind.
Durchgebrannte Glühlampen sind
durch neue gleichen Typs und gleicher
Leistung zu ersetzen.
Nach dem Auswechseln einer
Glühlampe der Scheinwerfer ist immer
die Einstellung des Leuchtkegels aus
Sicherheitsgründen zu kontrollieren.
Wenn eine Lampe nicht funktioniert,
vor dem Austauschen nachprüfen, ob
die zugehörige Sicherung in Ordnung
ist: die Position der Sicherungen ist
im Abschnitt “Austausch der
Sicherungen” in diesem Kapitel
angegeben.
ZUR BEACHTUNG Auf der Innenfläche
des Scheinwerfers kann ein leichter
Beschlag auftreten; dies ist keine
Störung, sondern ein natürliches
Phänomen, das auf der niedrigen
Temperatur und dem Feuchtigkeitsgrad
der Luft beruht; beim Einschalten der
Scheinwerfer verschwindet der
Beschlag.Das Vorhandensein von Tropfen im
Scheinwerfer weist auf das Eindringen
von Wasser hin. Diesbezüglich das
Fiat-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
123)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
124)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
125)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich
die Intensität des ausgestrahlten Lichts und
die Dauerhaftigkeit der Leuchte kann
ebenfalls beeinträchtigt werden. Bei
versehentlicher Berührung kann der
Glühlampenkolben mit einem mit Alkohol
befeuchteten Lappen gesäubert werden.
126)Die Lampen sollten nach Möglichkeit
beim Fiat-Kundendienstnetz gewechselt
werden. Die korrekte Betriebsweise und
Einstellung der Außenlichter sind eine
unerlässliche Voraussetzung für die
Fahrsicherheit und um nicht gegen die vom
Gesetz vorgesehenen Vorschriften zu
verstoßen.
140
IM NOTFALL
Page 143 of 236

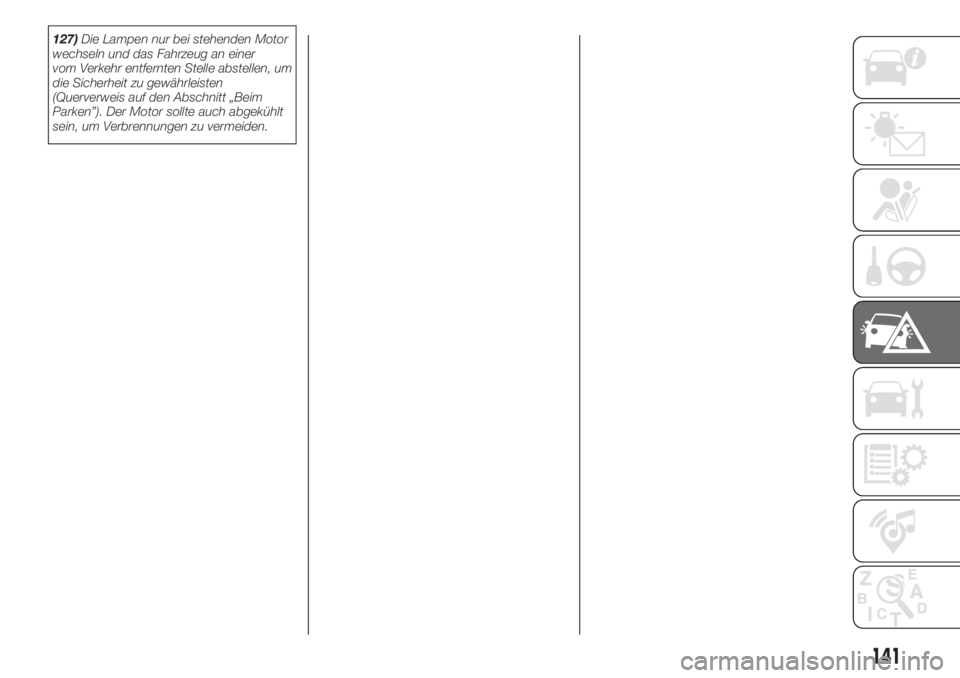

127)Die Lampen nur bei stehenden Motor
wechseln und das Fahrzeug an einer
vom Verkehr entfernten Stelle abstellen, um
die Sicherheit zu gewährleisten
(Querverweis auf den Abschnitt „Beim
Parken”). Der Motor sollte auch abgekühlt
sein, um Verbrennungen zu vermeiden.
141
Page 144 of 236

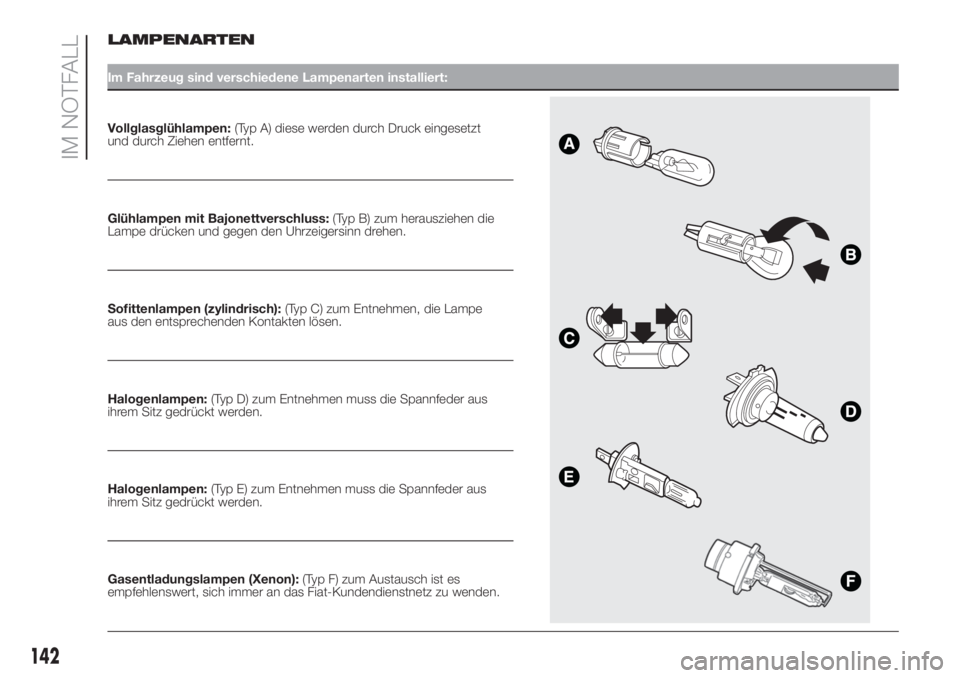

LAMPENARTEN
Im Fahrzeug sind verschiedene Lampenarten installiert:
Vollglasglühlampen:(Typ A) diese werden durch Druck eingesetzt
und durch Ziehen entfernt.
Glühlampen mit Bajonettverschluss:(Typ B) zum herausziehen die
Lampe drücken und gegen den Uhrzeigersinn drehen.
Sofittenlampen (zylindrisch):(Typ C) zum Entnehmen, die Lampe
aus den entsprechenden Kontakten lösen.
Halogenlampen:(Typ D) zum Entnehmen muss die Spannfeder aus
ihrem Sitz gedrückt werden.
Halogenlampen:(Typ E) zum Entnehmen muss die Spannfeder aus
ihrem Sitz gedrückt werden.
Gasentladungslampen (Xenon):(Typ F) zum Austausch ist es
empfehlenswert, sich immer an das Fiat-Kundendienstnetz zu wenden.
.
142
IM NOTFALL
Page 145 of 236

Glühlampen
Glühlampen Tipo Leistung Siehe Abbildung
Fernlicht H4 55W E
Abblendlichter H4 60W D
Standlicht vorne W5W 5W A
Fahrtrichtungsanzeiger vorne PY21W 2IW B
Fahrtrichtungsanzeiger seitlich WY5W 5W A
Fahrtrichtungsanzeiger hinten PY2IW 21W B
Standlicht hinten/Nebelschlussleuchte P4/21W 4W/21W B
Bremsleuchte P21W 21W B
Kennzeichen W5W 5W C
3. Bremslicht
(*)W5W 5W A
RG-Leuchte P21W 21W B
Nebelscheinwerfer (für Versionen/Märkte, wo
vorgesehen)H1 55W E
Vordere Deckenleuchte mit kippbarem Leuchtenglas C 10W C
Vordere Deckenleuchte mit SPOT-Licht (für
Versionen/Märkte wo vorgesehen)C 10W C
Hintere Deckenleuchte (für Versionen/Märkte, wo
vorgesehen)C 10W C
(*)ZUR BEACHTUNG Für Versionen/Märkte, wo vorgesehen, muss bei den Versionen mit getönten Scheiben die ganze Leuchtenbaugruppe ersetzt werden, dasie
abgedichtet ist.
143
Page 146 of 236

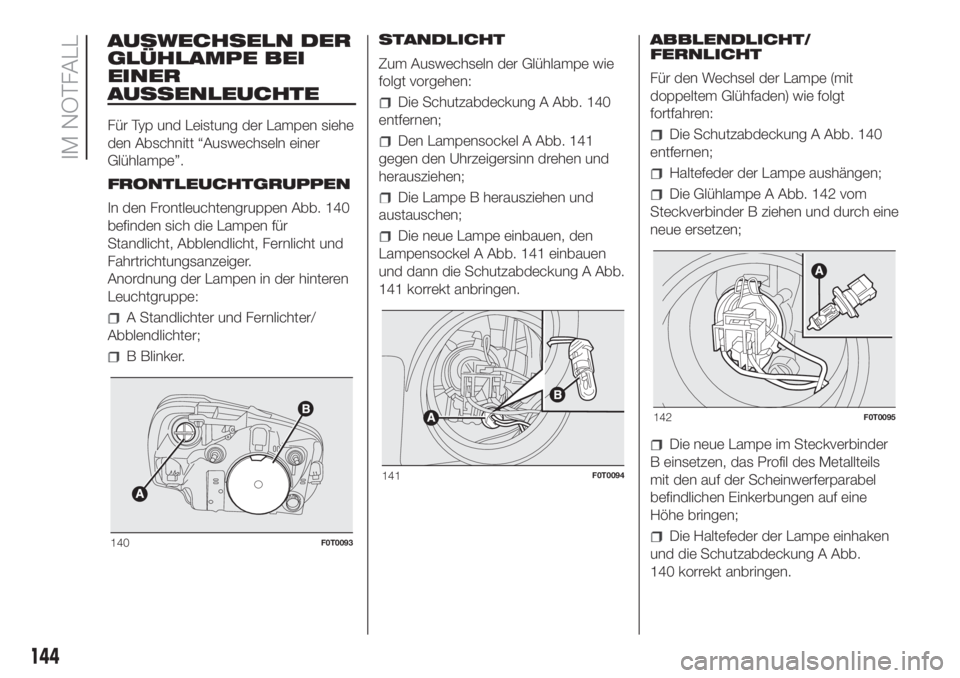

AUSWECHSELN DER
GLÜHLAMPE BEI
EINER
AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.
FRONTLEUCHTGRUPPEN
In den Frontleuchtengruppen Abb. 140
befinden sich die Lampen für
Standlicht, Abblendlicht, Fernlicht und
Fahrtrichtungsanzeiger.
Anordnung der Lampen in der hinteren
Leuchtgruppe:
A Standlichter und Fernlichter/
Abblendlichter;
B Blinker.STANDLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Die Schutzabdeckung A Abb. 140
entfernen;
Den Lampensockel A Abb. 141
gegen den Uhrzeigersinn drehen und
herausziehen;
Die Lampe B herausziehen und
austauschen;
Die neue Lampe einbauen, den
Lampensockel A Abb. 141 einbauen
und dann die Schutzabdeckung A Abb.
141 korrekt anbringen.ABBLENDLICHT/
FERNLICHT
Für den Wechsel der Lampe (mit
doppeltem Glühfaden) wie folgt
fortfahren:
Die Schutzabdeckung A Abb. 140
entfernen;
Haltefeder der Lampe aushängen;
Die Glühlampe A Abb. 142 vom
Steckverbinder B ziehen und durch eine
neue ersetzen;
Die neue Lampe im Steckverbinder
B einsetzen, das Profil des Metallteils
mit den auf der Scheinwerferparabel
befindlichen Einkerbungen auf eine
Höhe bringen;
Die Haltefeder der Lampe einhaken
und die Schutzabdeckung A Abb.
140 korrekt anbringen.140F0T0093
141F0T0094
142F0T0095
144
IM NOTFALL
Page 147 of 236

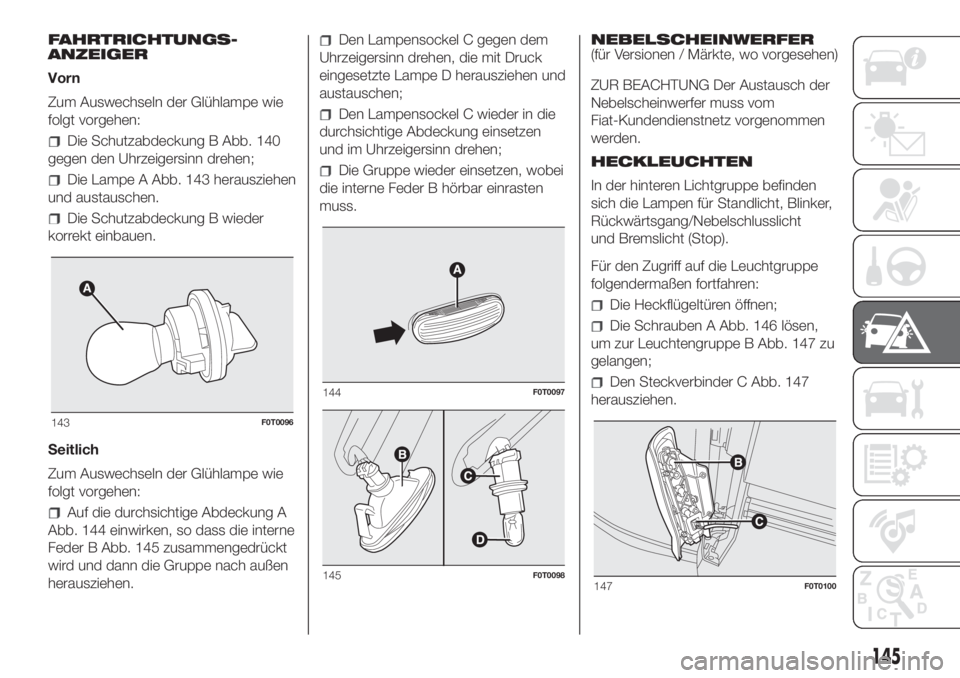

FAHRTRICHTUNGS-
ANZEIGER
Vorn
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Die Schutzabdeckung B Abb. 140
gegen den Uhrzeigersinn drehen;
Die Lampe A Abb. 143 herausziehen
und austauschen.
Die Schutzabdeckung B wieder
korrekt einbauen.
Seitlich
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Auf die durchsichtige Abdeckung A
Abb. 144 einwirken, so dass die interne
Feder B Abb. 145 zusammengedrückt
wird und dann die Gruppe nach außen
herausziehen.
Den Lampensockel C gegen dem
Uhrzeigersinn drehen, die mit Druck
eingesetzte Lampe D herausziehen und
austauschen;
Den Lampensockel C wieder in die
durchsichtige Abdeckung einsetzen
und im Uhrzeigersinn drehen;
Die Gruppe wieder einsetzen, wobei
die interne Feder B hörbar einrasten
muss.NEBELSCHEINWERFER
(für Versionen / Märkte, wo vorgesehen)
ZUR BEACHTUNG Der Austausch der
Nebelscheinwerfer muss vom
Fiat-Kundendienstnetz vorgenommen
werden.
HECKLEUCHTEN
In der hinteren Lichtgruppe befinden
sich die Lampen für Standlicht, Blinker,
Rückwärtsgang/Nebelschlusslicht
und Bremslicht (Stop).
Für den Zugriff auf die Leuchtgruppe
folgendermaßen fortfahren:
Die Heckflügeltüren öffnen;
Die Schrauben A Abb. 146 lösen,
um zur Leuchtengruppe B Abb. 147 zu
gelangen;
Den Steckverbinder C Abb. 147
herausziehen.
143F0T0096
144F0T0097
145F0T0098147F0T0100
145
Page 148 of 236

Die Anordnung der Lampen in der
Leuchtgruppe Abb. 148 und Abb. 149
ist Folgende:
ABremsleuchten;
BFahrtrichtungsanzeiger;
CRückfahrlicht;
DStandlichter/Nebelschlussleuchten.
Für den Zugriff auf die Lampen die
5 Flügel E Abb. 148 nach außen ziehen.3. BREMSLEUCHTE
Versionen mit Heckflügeltüren
Für den Austausch der 3. Bremsleuchte
Abb. 150 wenden Sie sich bitte an
das Fiat-Kundendienstnetz.
KENNZEICHENLEUCHTEN
Anleitungen für das Auswechseln der
Lampen A Abb. 151 wie folgt arbeiten:
146F0T0099148F0T0101
149F0T0102
150F0T0103
151F0T0104
146
IM NOTFALL
Page 149 of 236

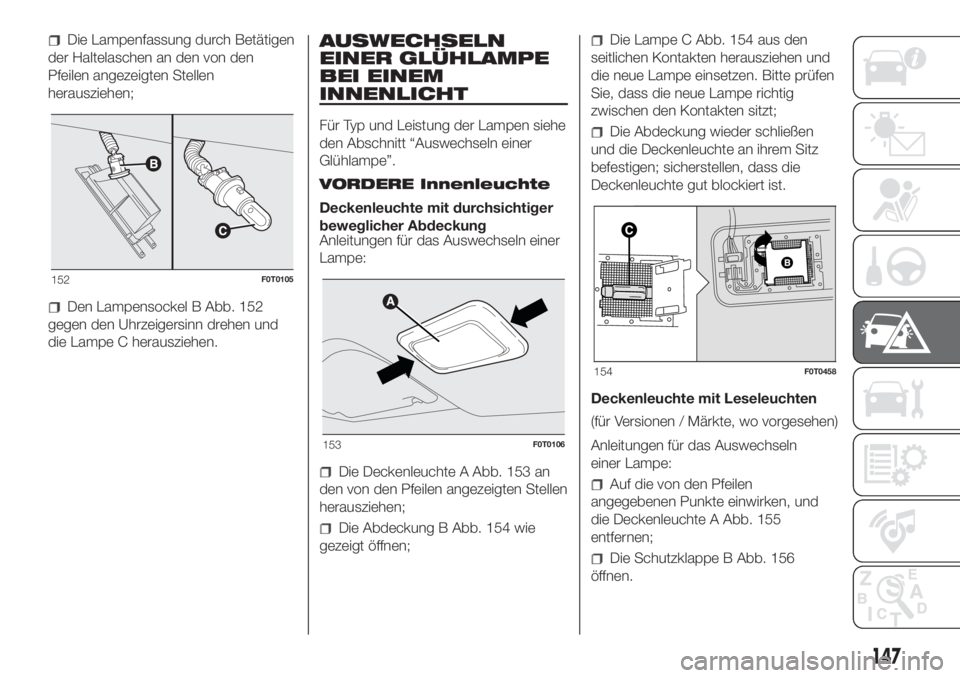

Die Lampenfassung durch Betätigen
der Haltelaschen an den von den
Pfeilen angezeigten Stellen
herausziehen;
Den Lampensockel B Abb. 152
gegen den Uhrzeigersinn drehen und
die Lampe C herausziehen.
AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.
VORDERE Innenleuchte
Deckenleuchte mit durchsichtiger
beweglicher Abdeckung
Anleitungen für das Auswechseln einer
Lampe:
Die Deckenleuchte A Abb. 153 an
den von den Pfeilen angezeigten Stellen
herausziehen;
Die Abdeckung B Abb. 154 wie
gezeigt öffnen;
Die Lampe C Abb. 154 aus den
seitlichen Kontakten herausziehen und
die neue Lampe einsetzen. Bitte prüfen
Sie, dass die neue Lampe richtig
zwischen den Kontakten sitzt;
Die Abdeckung wieder schließen
und die Deckenleuchte an ihrem Sitz
befestigen; sicherstellen, dass die
Deckenleuchte gut blockiert ist.
Deckenleuchte mit Leseleuchten
(für Versionen / Märkte, wo vorgesehen)
Anleitungen für das Auswechseln
einer Lampe:
Auf die von den Pfeilen
angegebenen Punkte einwirken, und
die Deckenleuchte A Abb. 155
entfernen;
Die Schutzklappe B Abb. 156
öffnen.
152F0T0105
153F0T0106
154F0T0458
147
Page 150 of 236

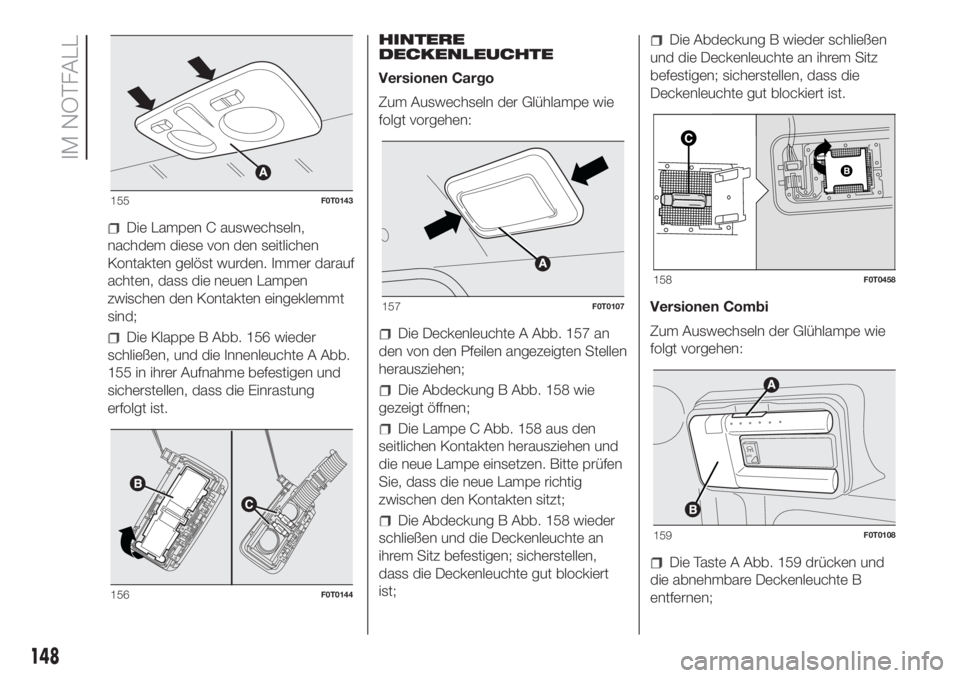

Die Lampen C auswechseln,
nachdem diese von den seitlichen
Kontakten gelöst wurden. Immer darauf
achten, dass die neuen Lampen
zwischen den Kontakten eingeklemmt
sind;
Die Klappe B Abb. 156 wieder
schließen, und die Innenleuchte A Abb.
155 in ihrer Aufnahme befestigen und
sicherstellen, dass die Einrastung
erfolgt ist.HINTERE
DECKENLEUCHTE
Versionen Cargo
Zum Auswechseln der Glühlampe wie
folgt vorgehen:Die Deckenleuchte A Abb. 157 an
den von den Pfeilen angezeigten Stellen
herausziehen;
Die Abdeckung B Abb. 158 wie
gezeigt öffnen;
Die Lampe C Abb. 158 aus den
seitlichen Kontakten herausziehen und
die neue Lampe einsetzen. Bitte prüfen
Sie, dass die neue Lampe richtig
zwischen den Kontakten sitzt;
Die Abdeckung B Abb. 158 wieder
schließen und die Deckenleuchte an
ihrem Sitz befestigen; sicherstellen,
dass die Deckenleuchte gut blockiert
ist;
Die Abdeckung B wieder schließen
und die Deckenleuchte an ihrem Sitz
befestigen; sicherstellen, dass die
Deckenleuchte gut blockiert ist.
Versionen Combi
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Die Taste A Abb. 159 drücken und
die abnehmbare Deckenleuchte B
entfernen;
155F0T0143
156F0T0144
157F0T0107
158F0T0458
A
U
T
O
159F0T0108
148
IM NOTFALL
