FIAT FIORINO 2019 Betriebsanleitung (in German)

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten
und eine einwandfreie Funktionsweise
aller Sicherheitseinrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG ......160
PLAN FÜR DIE PROGRAMMIERTE
WARTUNG......................................161
REGELMÄSSIGE KONTROLLEN ....168
FAHRZEUGBETRIEB UNTER
ERSCHWERTEN BEDINGUNGEN ..168
KONTROLLE DER FÜLLSTÄNDE ....169
AUFLADEN DER BATTERIE ............176
SCHEIBENWISCH-/-
WASCHANLAGE.............................178
ANHEBEN DES FAHRZEUGS .........179
RÄDER UND REIFEN ......................179
159

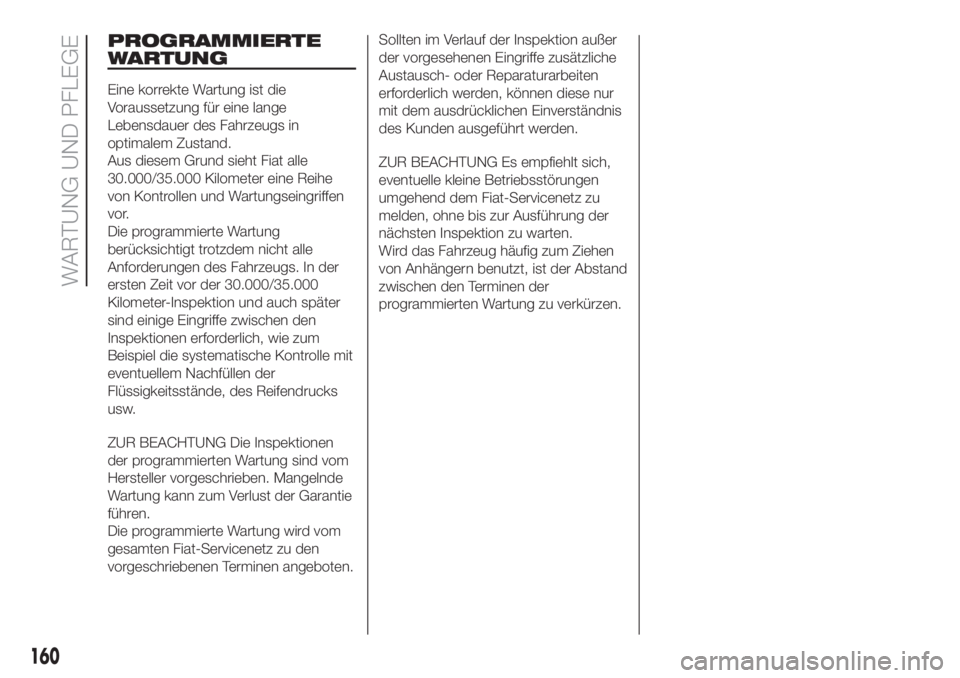

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für eine lange
Lebensdauer des Fahrzeugs in
optimalem Zustand.
Aus diesem Grund sieht Fiat alle
30.000/35.000 Kilometer eine Reihe
von Kontrollen und Wartungseingriffen
vor.
Die programmierte Wartung
berücksichtigt trotzdem nicht alle
Anforderungen des Fahrzeugs. In der
ersten Zeit vor der 30.000/35.000
Kilometer-Inspektion und auch später
sind einige Eingriffe zwischen den
Inspektionen erforderlich, wie zum
Beispiel die systematische Kontrolle mit
eventuellem Nachfüllen der
Flüssigkeitsstände, des Reifendrucks
usw.
ZUR BEACHTUNG Die Inspektionen
der programmierten Wartung sind vom
Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verlust der Garantie
führen.
Die programmierte Wartung wird vom
gesamten Fiat-Servicenetz zu den
vorgeschriebenen Terminen angeboten.Sollten im Verlauf der Inspektion außer
der vorgesehenen Eingriffe zusätzliche
Austausch- oder Reparaturarbeiten
erforderlich werden, können diese nur
mit dem ausdrücklichen Einverständnis
des Kunden ausgeführt werden.
ZUR BEACHTUNG Es empfiehlt sich,
eventuelle kleine Betriebsstörungen
umgehend dem Fiat-Servicenetz zu
melden, ohne bis zur Ausführung der
nächsten Inspektion zu warten.
Wird das Fahrzeug häufig zum Ziehen
von Anhängern benutzt, ist der Abstand
zwischen den Terminen der
programmierten Wartung zu verkürzen.
160
WARTUNG UND PFLEGE

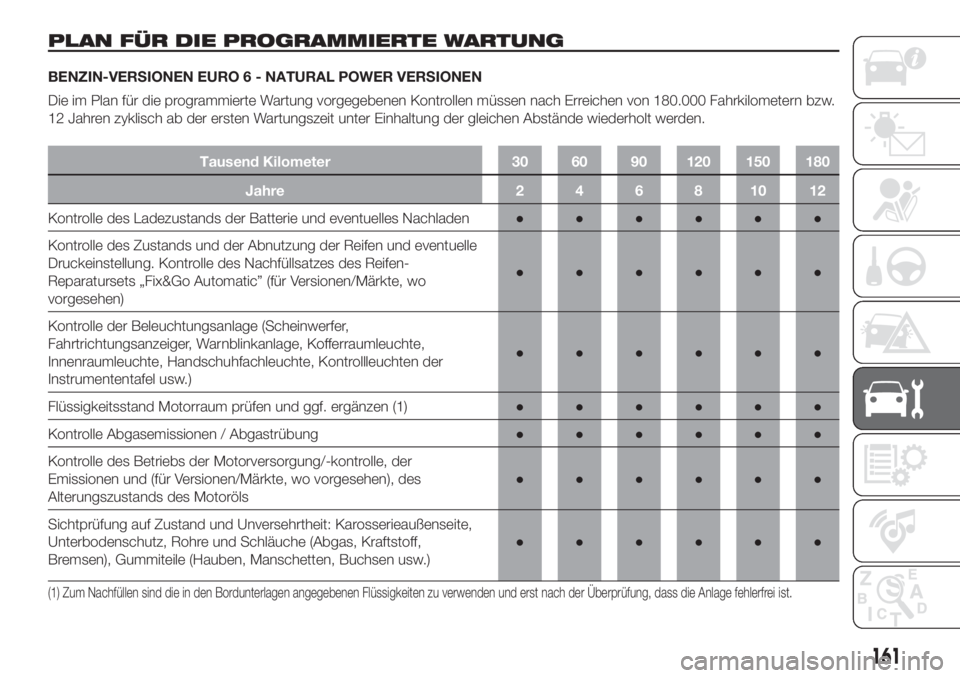

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
BENZIN-VERSIONEN EURO 6 - NATURAL POWER VERSIONEN
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 180.000 Fahrkilometern bzw.
12 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abstände wiederholt werden.
Tausend Kilometer 30 60 90 120 150 180
Jahre 2 4 6 8 10 12
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●●
Kontrolle des Zustands und der Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des Nachfüllsatzes des Reifen-
Reparatursets „Fix&Go Automatic” (für Versionen/Märkte, wo
vorgesehen)●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte, Handschuhfachleuchte, Kontrollleuchten der
Instrumententafel usw.)●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und (für Versionen/Märkte, wo vorgesehen), des
Alterungszustands des Motoröls●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff,
Bremsen), Gummiteile (Hauben, Manschetten, Buchsen usw.)●●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
161

Tausend Kilometer 30 60 90 120 150 180
Jahre 2 4 6 8 10 12
Kontrolle der Positionierung und des Verschleißes der Wischerblätter
an Front- und Heckscheibe (wo vorhanden)●●●●●●
Funktion der Scheibenwisch-/waschanlage und Einstellung der
Waschdüsen prüfen●●●●●●
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser,
Reinigung und Schmierung der Hebel●●●●●●
Kontrolle und Reinigung der unteren Führungen der Schiebetüren
(oder alle 6 Monate)●●●●●●
Kontrolle des Handbremshebelwegs, eventuell einstellen●●●●●●
Kontrolle und eventuelle Einstellung des Kupplungspedals●●●●●●
Kontrolle des Zustands/Verschleißes der vorderen
Scheibenbremsbeläge und Funktion des
Bremsbelagverschleißsensors●●●●●●
Kontrolle des Zustands und der Abnutzung der hinteren
Trommelbremsdichtungen●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der Hilfsorgane (2)●●●
Sichtprüfung des Steuerriemens (Natural Power Versionen)●●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen
ohne automatischen Riemenspanner) (oder alle 2 Jahre)●●
(2) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
162
WARTUNG UND PFLEGE

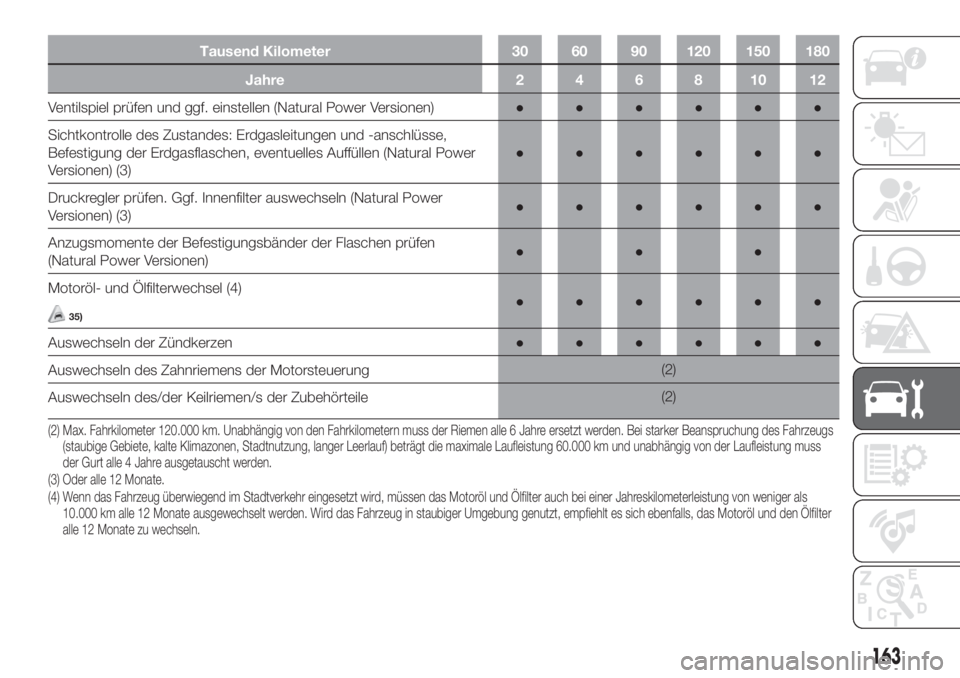

Tausend Kilometer 30 60 90 120 150 180
Jahre 2 4 6 8 10 12
Ventilspiel prüfen und ggf. einstellen (Natural Power Versionen)●●●●●●
Sichtkontrolle des Zustandes: Erdgasleitungen und -anschlüsse,
Befestigung der Erdgasflaschen, eventuelles Auffüllen (Natural Power
Versionen) (3)●●●●●●
Druckregler prüfen. Ggf. Innenfilter auswechseln (Natural Power
Versionen) (3)●●●●●●
Anzugsmomente der Befestigungsbänder der Flaschen prüfen
(Natural Power Versionen)●●●
Motoröl- und Ölfilterwechsel (4)
35)●●●●●●
Auswechseln der Zündkerzen●●●●●●
Auswechseln des Zahnriemens der Motorsteuerung(2)
Auswechseln des/der Keilriemen/s der Zubehörteile(2)
(3) Oder alle 12 Monate.
(4) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km alle 12 Monate ausgewechselt werden. Wird das Fahrzeug in staubiger Umgebung genutzt, empfiehlt es sich ebenfalls, das Motoröl und den Ölfilter
alle 12 Monate zu wechseln. (2) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
163

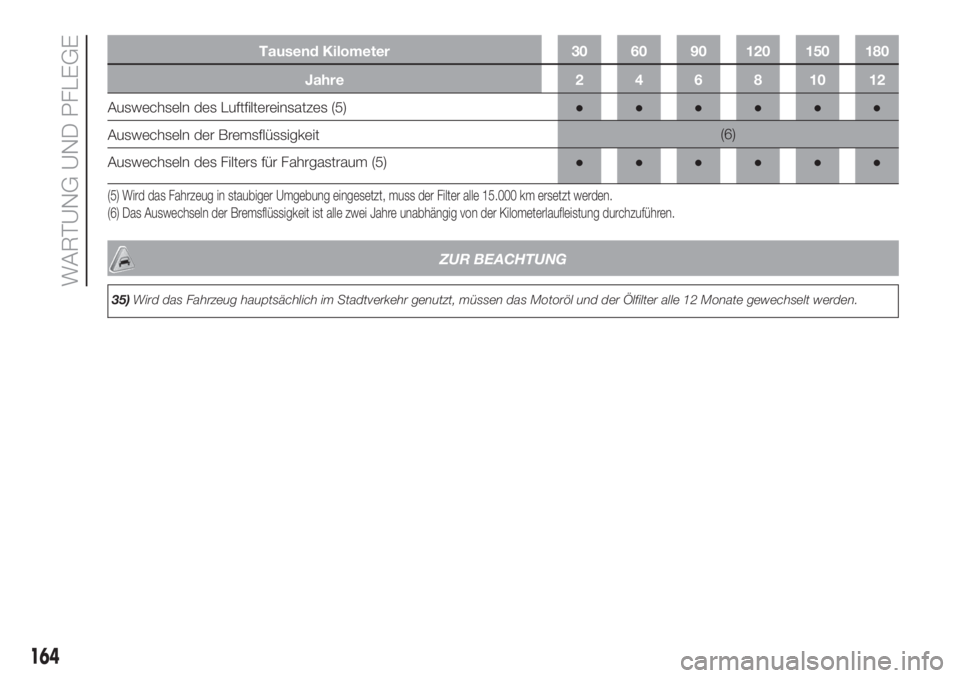

Tausend Kilometer 30 60 90 120 150 180
Jahre 2 4 6 8 10 12
Auswechseln des Luftfiltereinsatzes (5)●●●●●●
Auswechseln der Bremsflüssigkeit(6)
Auswechseln des Filters für Fahrgastraum (5)●●●●●●
(5) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(6) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
ZUR BEACHTUNG
35)Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate gewechselt werden.
164
WARTUNG UND PFLEGE

DIESELVERSIONEN EURO 6
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 180.000 Fahrkilometern bzw.
12 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abstände wiederholt werden.
Tausend Kilometer 35 70 105 140 175
Jahre 2 4 6 8 10
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●
Kontrolle des Zustands und der Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des Nachfüllsatzes des Reifen-Reparatursets
„Fix&Go Automatic” (für Versionen/Märkte, wo vorgesehen)●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten der Instrumententafel usw.)●●●●●
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, Bremsen/Hydraulikkupplung, Scheibenwaschanlage,
Batterie und, sofern vorhanden, Zusatzmittel für Emissionen - UREA) (1) (2)●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der Emissionen und
(für Versionen/Märkte, wo vorgesehen), des Alterungszustands des
Motoröls●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
(2) Der Verbrauch des Zusatzmittels für Emissionen (UREA) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchteund einer
Meldung auf dem Armaturenbrett angezeigt
165

Tausend Kilometer 35 70 105 140 175
Jahre 2 4 6 8 10
Ausrichtung/Abnutzung der Wischerblätter von Front- und Heckscheibe
prüfen (falls vorhanden)●●●●●
Funktion der Scheibenwisch-/waschanlage und Einstellung der
Waschdüsen prüfen●●●●●
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser,
Reinigung und Schmierung der Hebel●●●●●
Kontrolle und Reinigung der unteren Führungen der Schiebetüren (oder alle
6 Monate)●●●●●
Kontrolle des Handbremshebelwegs, eventuell einstellen●●●●●
Kontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors●●●●●
Kontrolle des Zustands und der Abnutzung der hinteren
Trommelbremsdichtungen●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der Hilfsorgane●●
Ölkontrolle des Mechanikgetriebes●
Kontrolle des Ölstands im Getriebe (Versionen 1.3 Multijet 80 PS Euro 6 mit
COMFORT-MATIC-Getriebe)●●●●●
Motoröl und Ölfilter wechseln (Versionen mit DPF)(4)
(4) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel (wo vorgesehen) angezeigt (siehe Abschnitt „Kontrollleuchten und Meldungen” im Kapitel „Kenntnis der Instrumententafel“). Der Wechsel muss
in jedem Fall alle 24 Monate erfolgen. Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate gewechselt
werden.
166
WARTUNG UND PFLEGE

Tausend Kilometer 35 70 105 140 175
Jahre 2 4 6 8 10
Auswechseln des/der Keilriemen/s der Zubehörteile(3)
Austausch Kraftstofffiltereinsatz (5)●●
Auswechseln des Luftfiltereinsatzes●●●●●
Auswechseln der Bremsflüssigkeit(6)
Auswechseln des Filters für Fahrgastraum●●●●●
(3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
35.000 km zu ersetzen.
(6) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
167

REGELMÄSSIGE
KONTROLLEN
Alle 1.000 km oder vor einer langen
Reise folgende Kontrollen durchführen
und eventuell folgende Betriebsmittel
nachfüllen:
Kühlflüssigkeitsstand
Stand der Bremsflüssigkeit;
Kontrolle und Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs
für DieselemissionenAdBlue® (UREA);
(für Versionen/Märkte, wo vorgesehen);
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Um sicherzustellen, dass das Fahrzeug
immer in einem guten Zustand ist und
vorschriftsmäßig gewartet wurde, ist es
empfehlenswert, die aufgeführten
Arbeiten fristgerecht durchzuführen (am
Besten alle 1000 km und alle 3000
km für die Kontrolle und das eventuelle
Nachfüllen des Motoröls).
FAHRZEUGBETRIEB
UNTER
ERSCHWERTEN
BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter
folgenden erschwerten Bedingungen
benutzt wird:
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen
wiederholte Kurzstrecken (unter 7-8
km) bei Außentemperatur unter Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für
die programmierte Wartung angegeben
ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs für
DieselemissionenAdBlue® (UREA), (für
Versionen/Märkte, wo vorgesehen) bei
Einschalten der Kontrollleuchte oder
der Meldung auf dem Armaturenbrett;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
168
WARTUNG UND PFLEGE
