FIAT FIORINO 2019 Betriebsanleitung (in German)

Bedeutung Was tun?

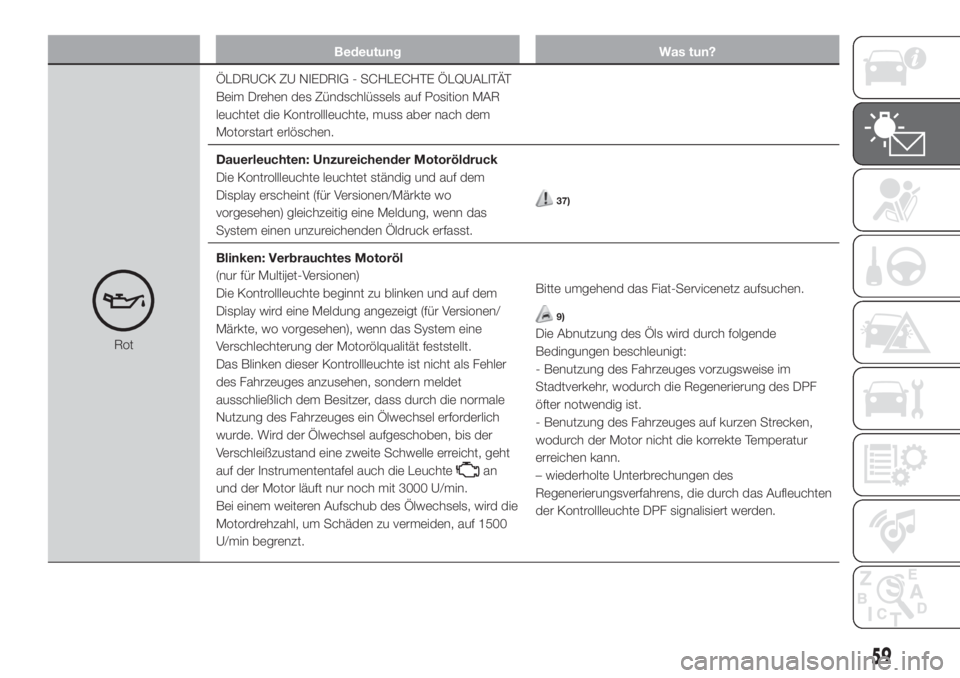

RotÖLDRUCK ZU NIEDRIG - SCHLECHTE ÖLQUALITÄT
Beim Drehen des Zündschlüssels auf Position MAR
leuchtet die Kontrollleuchte, muss aber nach dem
Motorstart erlöschen.
Dauerleuchten: Unzureichender Motoröldruck
Die Kontrollleuchte leuchtet ständig und auf dem
Display erscheint (für Versionen/Märkte wo
vorgesehen) gleichzeitig eine Meldung, wenn das
System einen unzureichenden Öldruck erfasst.
37)
Blinken: Verbrauchtes Motoröl
(nur für Multijet-Versionen)
Die Kontrollleuchte beginnt zu blinken und auf dem
Display wird eine Meldung angezeigt (für Versionen/
Märkte, wo vorgesehen), wenn das System eine
Verschlechterung der Motorölqualität feststellt.
Das Blinken dieser Kontrollleuchte ist nicht als Fehler
des Fahrzeuges anzusehen, sondern meldet
ausschließlich dem Besitzer, dass durch die normale
Nutzung des Fahrzeuges ein Ölwechsel erforderlich
wurde. Wird der Ölwechsel aufgeschoben, bis der
Verschleißzustand eine zweite Schwelle erreicht, geht
auf der Instrumententafel auch die Leuchte
an
und der Motor läuft nur noch mit 3000 U/min.
Bei einem weiteren Aufschub des Ölwechsels, wird die
Motordrehzahl, um Schäden zu vermeiden, auf 1500
U/min begrenzt.Bitte umgehend das Fiat-Servicenetz aufsuchen.
9)
Die Abnutzung des Öls wird durch folgende
Bedingungen beschleunigt:
- Benutzung des Fahrzeuges vorzugsweise im
Stadtverkehr, wodurch die Regenerierung des DPF
öfter notwendig ist.
- Benutzung des Fahrzeuges auf kurzen Strecken,
wodurch der Motor nicht die korrekte Temperatur
erreichen kann.
– wiederholte Unterbrechungen des
Regenerierungsverfahrens, die durch das Aufleuchten
der Kontrollleuchte DPF signalisiert werden.
59

Bedeutung Was tun?

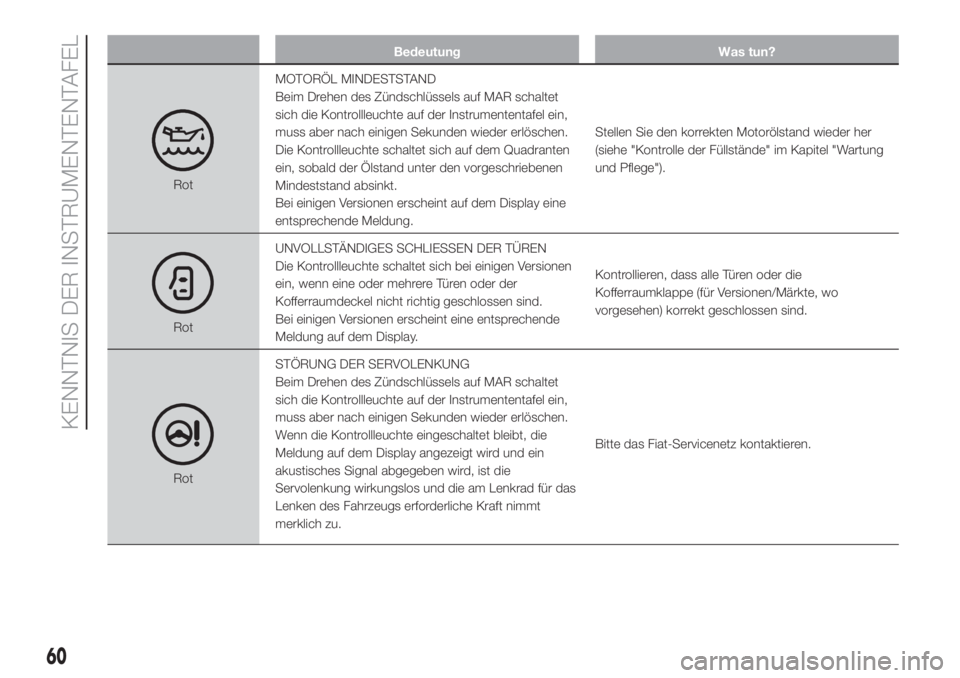

RotMOTORÖL MINDESTSTAND
Beim Drehen des Zündschlüssels auf MAR schaltet
sich die Kontrollleuchte auf der Instrumententafel ein,
muss aber nach einigen Sekunden wieder erlöschen.
Die Kontrollleuchte schaltet sich auf dem Quadranten
ein, sobald der Ölstand unter den vorgeschriebenen
Mindeststand absinkt.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.Stellen Sie den korrekten Motorölstand wieder her
(siehe "Kontrolle der Füllstände" im Kapitel "Wartung
und Pflege").
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Die Kontrollleuchte schaltet sich bei einigen Versionen
ein, wenn eine oder mehrere Türen oder der
Kofferraumdeckel nicht richtig geschlossen sind.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Kontrollieren, dass alle Türen oder die
Kofferraumklappe (für Versionen/Märkte, wo
vorgesehen) korrekt geschlossen sind.
RotSTÖRUNG DER SERVOLENKUNG
Beim Drehen des Zündschlüssels auf MAR schaltet
sich die Kontrollleuchte auf der Instrumententafel ein,
muss aber nach einigen Sekunden wieder erlöschen.
Wenn die Kontrollleuchte eingeschaltet bleibt, die
Meldung auf dem Display angezeigt wird und ein
akustisches Signal abgegeben wird, ist die
Servolenkung wirkungslos und die am Lenkrad für das
Lenken des Fahrzeugs erforderliche Kraft nimmt
merklich zu.Bitte das Fiat-Servicenetz kontaktieren.
60
KENNTNIS DER INSTRUMENTENTAFEL

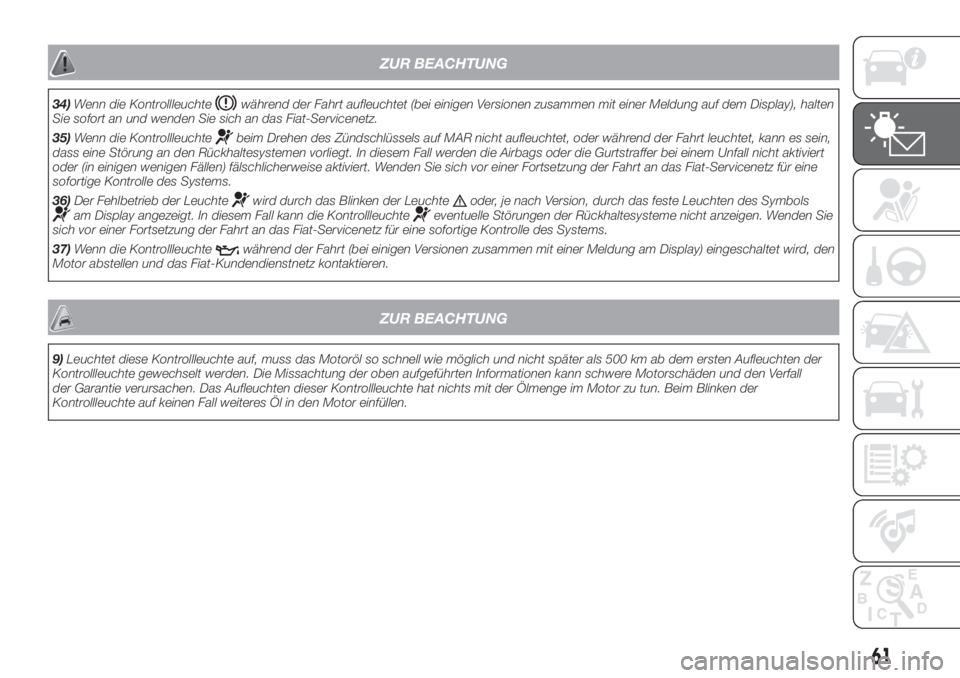

ZUR BEACHTUNG
34)Wenn die Kontrollleuchtewährend der Fahrt aufleuchtet (bei einigen Versionen zusammen mit einer Meldung auf dem Display), halten
Sie sofort an und wenden Sie sich an das Fiat-Servicenetz.
35)Wenn die Kontrollleuchte
beim Drehen des Zündschlüssels auf MAR nicht aufleuchtet, oder während der Fahrt leuchtet, kann es sein,
dass eine Störung an den Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall nicht aktiviert
oder (in einigen wenigen Fällen) fälschlicherweise aktiviert. Wenden Sie sich vor einer Fortsetzung der Fahrt an das Fiat-Servicenetz für eine
sofortige Kontrolle des Systems.
36)Der Fehlbetrieb der Leuchte
wird durch das Blinken der Leuchteoder, je nach Version, durch das feste Leuchten des Symbolsam Display angezeigt. In diesem Fall kann die Kontrollleuchteeventuelle Störungen der Rückhaltesysteme nicht anzeigen. Wenden Sie
sich vor einer Fortsetzung der Fahrt an das Fiat-Servicenetz für eine sofortige Kontrolle des Systems.
37)Wenn die Kontrollleuchte
während der Fahrt (bei einigen Versionen zusammen mit einer Meldung am Display) eingeschaltet wird, den
Motor abstellen und das Fiat-Kundendienstnetz kontaktieren.
ZUR BEACHTUNG
9)Leuchtet diese Kontrollleuchte auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten der
Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall
der Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun. Beim Blinken der
Kontrollleuchte auf keinen Fall weiteres Öl in den Motor einfüllen.
61

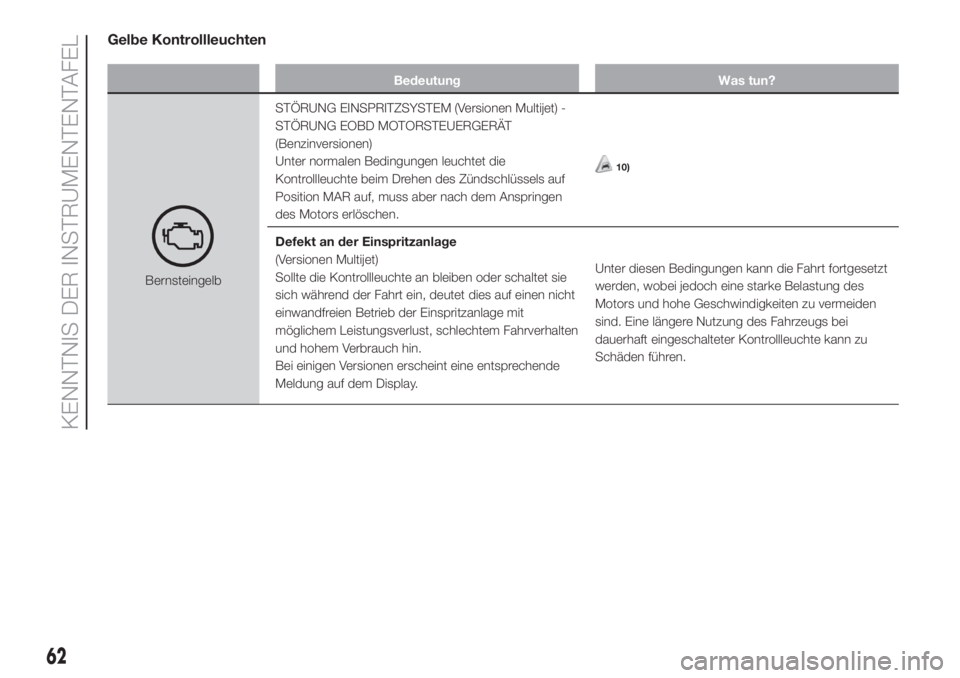

Gelbe Kontrollleuchten
Bedeutung Was tun?
BernsteingelbSTÖRUNG EINSPRITZSYSTEM (Versionen Multijet) -
STÖRUNG EOBD MOTORSTEUERGERÄT
(Benzinversionen)
Unter normalen Bedingungen leuchtet die
Kontrollleuchte beim Drehen des Zündschlüssels auf
Position MAR auf, muss aber nach dem Anspringen
des Motors erlöschen.
10)
Defekt an der Einspritzanlage
(Versionen Multijet)
Sollte die Kontrollleuchte an bleiben oder schaltet sie
sich während der Fahrt ein, deutet dies auf einen nicht
einwandfreien Betrieb der Einspritzanlage mit
möglichem Leistungsverlust, schlechtem Fahrverhalten
und hohem Verbrauch hin.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Unter diesen Bedingungen kann die Fahrt fortgesetzt
werden, wobei jedoch eine starke Belastung des
Motors und hohe Geschwindigkeiten zu vermeiden
sind. Eine längere Nutzung des Fahrzeugs bei
dauerhaft eingeschalteter Kontrollleuchte kann zu
Schäden führen.
62
KENNTNIS DER INSTRUMENTENTAFEL

Bedeutung Was tun?

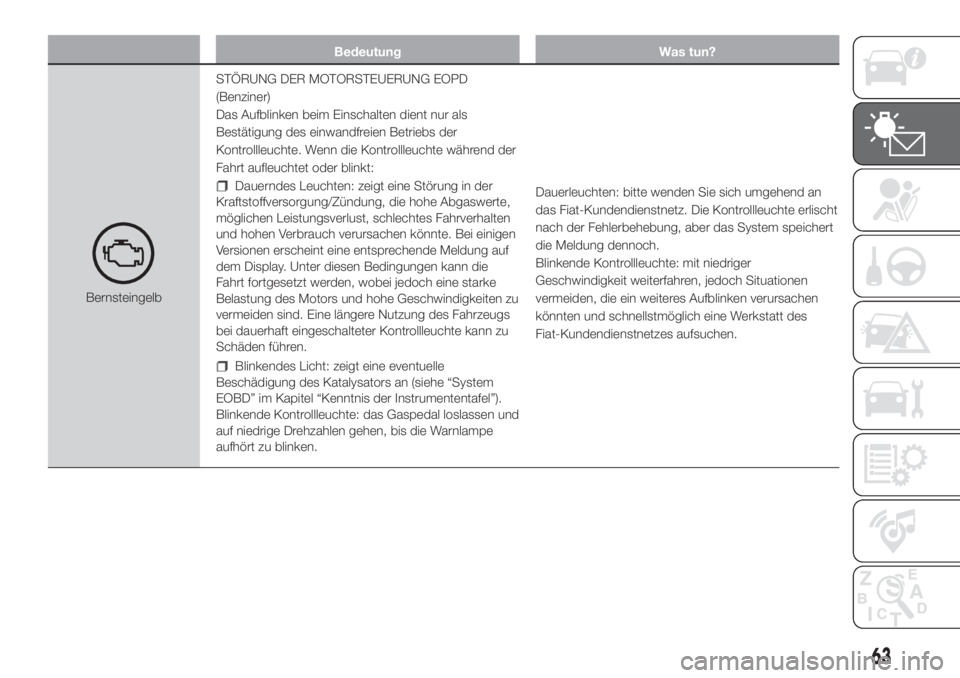

BernsteingelbSTÖRUNG DER MOTORSTEUERUNG EOPD
(Benziner)
Das Aufblinken beim Einschalten dient nur als
Bestätigung des einwandfreien Betriebs der
Kontrollleuchte. Wenn die Kontrollleuchte während der
Fahrt aufleuchtet oder blinkt:
Dauerndes Leuchten: zeigt eine Störung in der
Kraftstoffversorgung/Zündung, die hohe Abgaswerte,
möglichen Leistungsverlust, schlechtes Fahrverhalten
und hohen Verbrauch verursachen könnte. Bei einigen
Versionen erscheint eine entsprechende Meldung auf
dem Display. Unter diesen Bedingungen kann die
Fahrt fortgesetzt werden, wobei jedoch eine starke
Belastung des Motors und hohe Geschwindigkeiten zu
vermeiden sind. Eine längere Nutzung des Fahrzeugs
bei dauerhaft eingeschalteter Kontrollleuchte kann zu
Schäden führen.
Blinkendes Licht: zeigt eine eventuelle
Beschädigung des Katalysators an (siehe “System
EOBD” im Kapitel “Kenntnis der Instrumententafel”).
Blinkende Kontrollleuchte: das Gaspedal loslassen und
auf niedrige Drehzahlen gehen, bis die Warnlampe
aufhört zu blinken.Dauerleuchten: bitte wenden Sie sich umgehend an
das Fiat-Kundendienstnetz. Die Kontrollleuchte erlischt
nach der Fehlerbehebung, aber das System speichert
die Meldung dennoch.
Blinkende Kontrollleuchte: mit niedriger
Geschwindigkeit weiterfahren, jedoch Situationen
vermeiden, die ein weiteres Aufblinken verursachen
könnten und schnellstmöglich eine Werkstatt des
Fiat-Kundendienstnetzes aufsuchen.
63

Bedeutung Was tun?

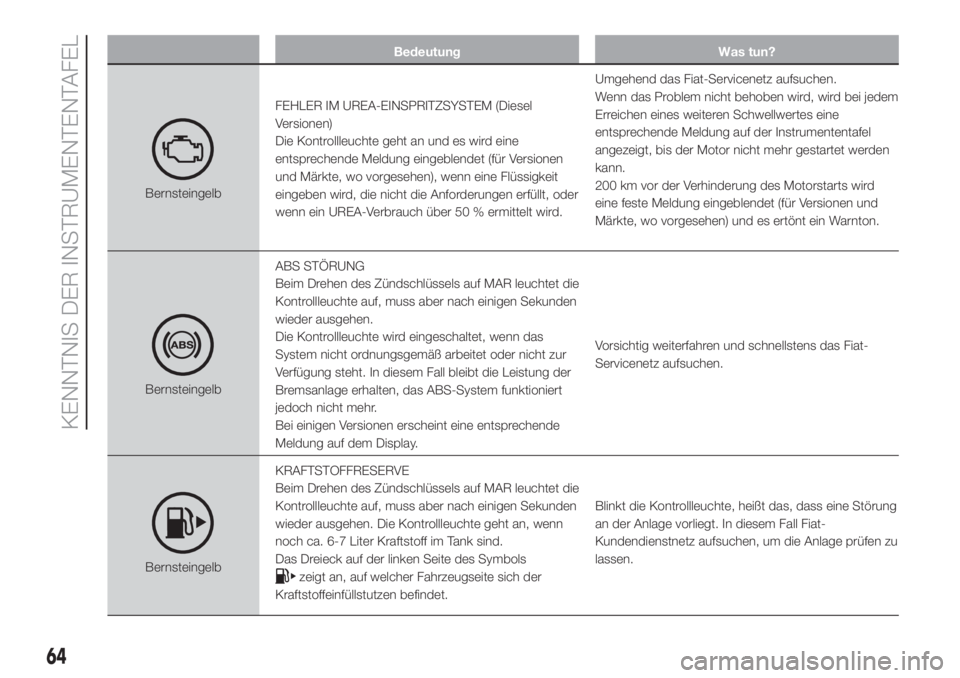

BernsteingelbFEHLER IM UREA-EINSPRITZSYSTEM (Diesel
Versionen)
Die Kontrollleuchte geht an und es wird eine
entsprechende Meldung eingeblendet (für Versionen
und Märkte, wo vorgesehen), wenn eine Flüssigkeit
eingeben wird, die nicht die Anforderungen erfüllt, oder
wenn ein UREA-Verbrauch über 50 % ermittelt wird.Umgehend das Fiat-Servicenetz aufsuchen.
Wenn das Problem nicht behoben wird, wird bei jedem
Erreichen eines weiteren Schwellwertes eine
entsprechende Meldung auf der Instrumententafel
angezeigt, bis der Motor nicht mehr gestartet werden
kann.
200 km vor der Verhinderung des Motorstarts wird
eine feste Meldung eingeblendet (für Versionen und
Märkte, wo vorgesehen) und es ertönt ein Warnton.
BernsteingelbABS STÖRUNG
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte wird eingeschaltet, wenn das
System nicht ordnungsgemäß arbeitet oder nicht zur
Verfügung steht. In diesem Fall bleibt die Leistung der
Bremsanlage erhalten, das ABS-System funktioniert
jedoch nicht mehr.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Vorsichtig weiterfahren und schnellstens das Fiat-
Servicenetz aufsuchen.
BernsteingelbKRAFTSTOFFRESERVE
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte geht an, wenn
noch ca. 6-7 Liter Kraftstoff im Tank sind.
Das Dreieck auf der linken Seite des Symbolszeigt an, auf welcher Fahrzeugseite sich der
Kraftstoffeinfüllstutzen befindet.Blinkt die Kontrollleuchte, heißt das, dass eine Störung
an der Anlage vorliegt. In diesem Fall Fiat-
Kundendienstnetz aufsuchen, um die Anlage prüfen zu
lassen.
64
KENNTNIS DER INSTRUMENTENTAFEL

Bedeutung Was tun?
BernsteingelbVORGLÜHEN (Versionen MultiJet) - STÖRUNG
VORGLÜHEN (Versionen Multijet)
Glühkerzen
(Versionen Multijet)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die
vorab festgelegte Temperatur erreicht haben.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur
kann das Aufleuchten der Kontrollleuchte eventuell
sehr kurz sein.Den Motor sofort nach dem Erlöschen der
Kontrollleuchte starten.
Glühkerzen defekt
(Versionen Multijet)
Die Kontrollleuchte blinkt bei einer Störung an der
Anlage zur Kerzenvorwärmung.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Wenden Sie sich bitte sofort das Fiat-Servicenetz.
BernsteingelbWASSER IM DIESELFILTER (Multijet-Versionen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte
schaltet sich ein, wenn Wasser
im Dieselfilter vorhanden ist.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.11)
65

Bedeutung Was tun?

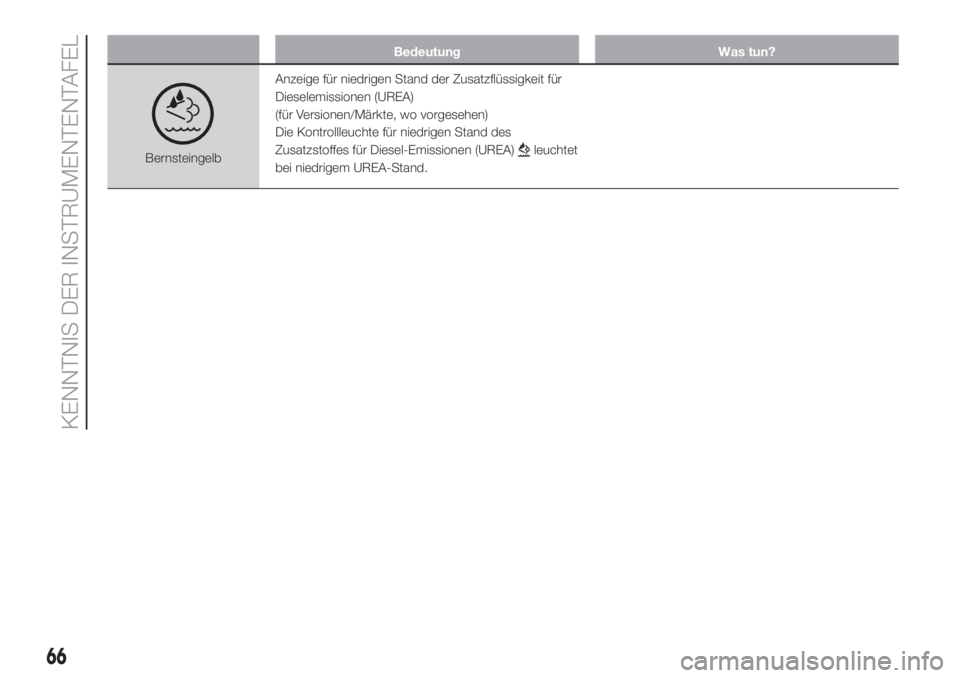

BernsteingelbAnzeige für niedrigen Stand der Zusatzflüssigkeit für
Dieselemissionen (UREA)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte für niedrigen Stand des
Zusatzstoffes für Diesel-Emissionen (UREA)leuchtet
bei niedrigem UREA-Stand.
66
KENNTNIS DER INSTRUMENTENTAFEL

Bedeutung Was tun?
BernsteingelbWEGFAHRSPERRE FIAT-CODE DEFEKT - STÖRUNG
ALARM (für Versionen/Märkte, wo vorgesehen) -
EINBRUCHSVERSUCH
Wegfahrsperre Fiat CODE defekt
Bleibt die Kontrollleuchte bei Schlüssel auf MAR
kontinuierlich eingeschaltet, zeigt dies eine mögliche
Störung an (siehe "Das Fiat Code-System" im Kapitel
"Kenntnis des Fahrzeugs").
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.
ZUR BEACHTUNG Das gleichzeitige Einschalten der
Leuchten
undbedeutet einen Defekt des Fiat
CODE-Systems.
Wenn bei laufendem Motor die Kontrollleuchte
aufblinkt, bedeutet dies, dass das Fahrzeug nicht
mehr durch die Wegfahrsperre geschützt ist (siehe
"Das Fiat Code-System" im Kapitel "Kenntnis des
Fahrzeuges").Bitte wenden Sie sich an das Fiat-Servicenetz, um alle
Schlüssel speichern zu lassen.
Störung der Alarmanlage
(für Versionen/Märkte, wo vorgesehen)
Das Aufleuchten der Kontrollleuchte
(oder des
Symbols auf dem Display) meldet eine Störung des
Alarmsystems. Bei einigen Versionen erscheint eine
entsprechende Meldung auf dem Display.Wenden Sie sich bitte schnellstmöglich an das Fiat-
Kundendienstnetz.
Einbruchversuch
Das schnelle Blinken der Kontrollleuchte oder das
Erscheinen des Symbols auf dem Display, signalisiert,
wenn ein Einbruchversuch ermittelt wurde. Bei einigen
Versionen erscheint eine entsprechende Meldung auf
dem Display.Wenden Sie sich bitte schnellstmöglich an das Fiat-
Kundendienstnetz.
67

Bedeutung Was tun?

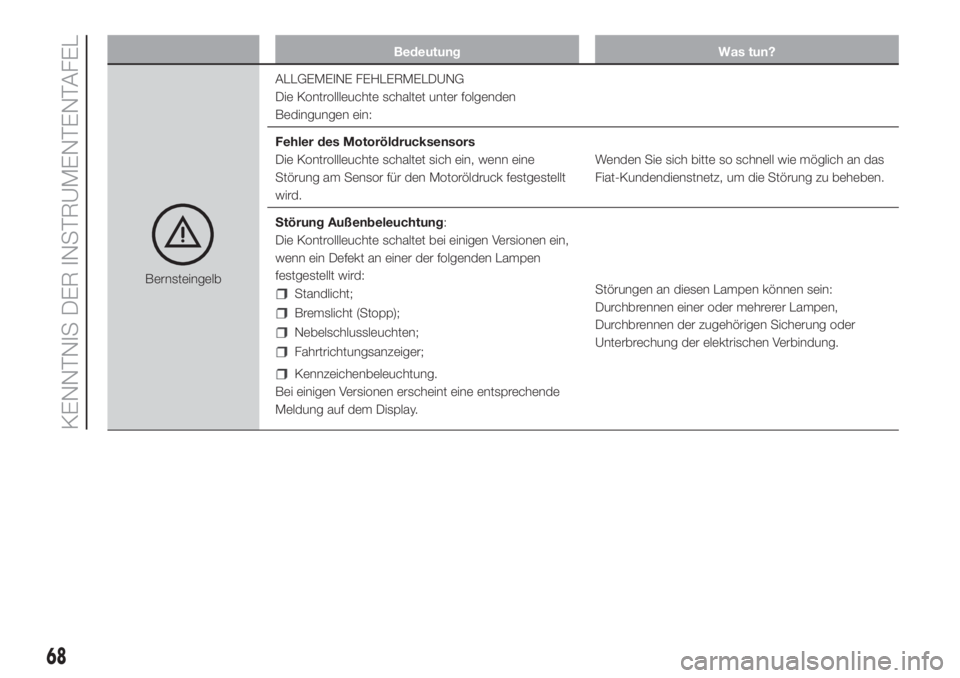

BernsteingelbALLGEMEINE FEHLERMELDUNG
Die Kontrollleuchte schaltet unter folgenden
Bedingungen ein:
Fehler des Motoröldrucksensors
Die Kontrollleuchte schaltet sich ein, wenn eine
Störung am Sensor für den Motoröldruck festgestellt
wird.Wenden Sie sich bitte so schnell wie möglich an das
Fiat-Kundendienstnetz, um die Störung zu beheben.
Störung Außenbeleuchtung:
Die Kontrollleuchte schaltet bei einigen Versionen ein,
wenn ein Defekt an einer der folgenden Lampen
festgestellt wird:Standlicht;
Bremslicht (Stopp);
Nebelschlussleuchten;
Fahrtrichtungsanzeiger;
Kennzeichenbeleuchtung.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
68
KENNTNIS DER INSTRUMENTENTAFEL
