FIAT FIORINO 2019 Notice d'entretien (in French)

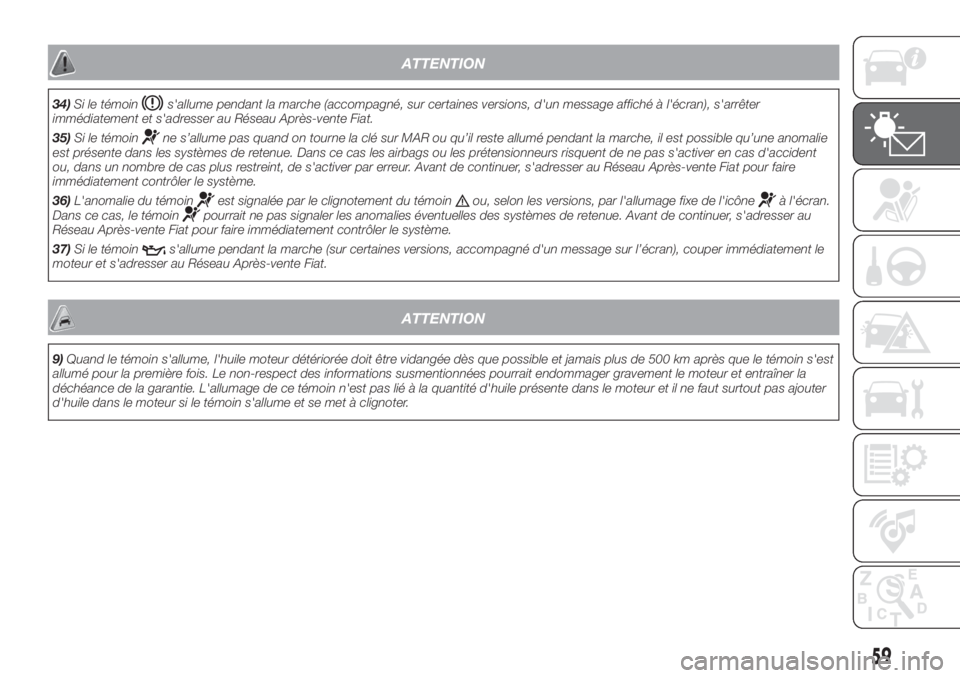

ATTENTION
34)Si le témoins'allume pendant la marche (accompagné, sur certaines versions, d'un message affiché à l'écran), s'arrêter
immédiatement et s'adresser au Réseau Après-vente Fiat.
35)Si le témoin
ne s’allume pas quand on tourne la clé sur MAR ou qu’il reste allumé pendant la marche, il est possible qu’une anomalie
est présente dans les systèmes de retenue. Dans ce cas les airbags ou les prétensionneurs risquent de ne pas s'activer en cas d'accident
ou, dans un nombre de cas plus restreint, de s'activer par erreur. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire
immédiatement contrôler le système.
36)L'anomalie du témoin
est signalée par le clignotement du témoinou, selon les versions, par l'allumage fixe de l'icôneà l'écran.
Dans ce cas, le témoinpourrait ne pas signaler les anomalies éventuelles des systèmes de retenue. Avant de continuer, s'adresser au
Réseau Après-vente Fiat pour faire immédiatement contrôler le système.
37)Si le témoin
s'allume pendant la marche (sur certaines versions, accompagné d'un message sur l’écran), couper immédiatement le
moteur et s'adresser au Réseau Après-vente Fiat.
ATTENTION
9)Quand le témoin s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km après que le témoin s'est
allumé pour la première fois. Le non-respect des informations susmentionnées pourrait endommager gravement le moteur et entraîner la
déchéance de la garantie. L'allumage de ce témoin n'est pas lié à la quantité d'huile présente dans le moteur et il ne faut surtout pas ajouter
d'huile dans le moteur si le témoin s'allume et se met à clignoter.
59

Témoins de couleur jaune
Signification Que faire
jaune ambreAVARIE SYSTÈME D'INJECTION (versions Multijet) -
AVARIE SYSTÈME CONTRÔLE MOTEUR EOBD
(versions essence)
En conditions normales, quand on tourne la clé de
contact sur MAR, le témoin s'allume, mais il doit
s'éteindre dès que le moteur est lancé.
10)
Anomalie du système d'injection
(versions Multijet)
Si le témoin reste allumé ou s'il s'allume quand le
véhicule roule, cela indique un dysfonctionnement du
système d'injection avec une dégradation possible des
performances, une mauvaise maniabilité et une
consommation de carburant élevée.
Sur certaines versions, l'écran affiche le message
dédié.Dans ces conditions, on peut continuer à rouler en
évitant toutefois de demander au moteur des efforts
trop importants ou des vitesses élevées. L'utilisation
prolongée du véhicule avec témoin allumé peut
provoquer des dommages.
60
PRÉSENTATION DU COMBINÉ DE BORD

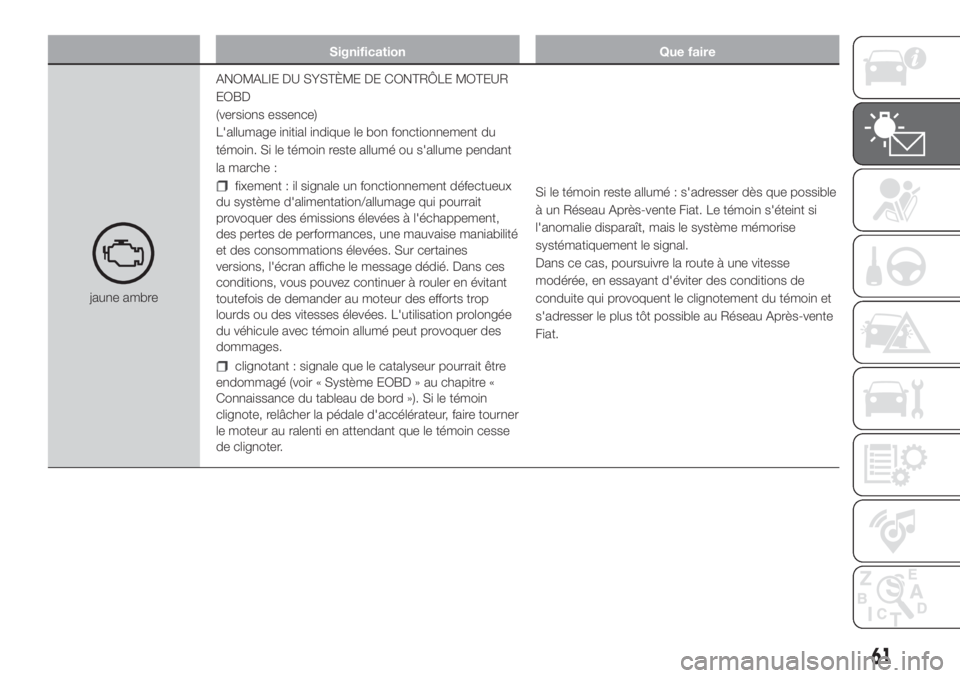

Signification Que faire
jaune ambreANOMALIE DU SYSTÈME DE CONTRÔLE MOTEUR
EOBD
(versions essence)
L'allumage initial indique le bon fonctionnement du
témoin. Si le témoin reste allumé ou s'allume pendant
la marche :
fixement : il signale un fonctionnement défectueux
du système d'alimentation/allumage qui pourrait
provoquer des émissions élevées à l'échappement,
des pertes de performances, une mauvaise maniabilité
et des consommations élevées. Sur certaines
versions, l'écran affiche le message dédié. Dans ces
conditions, vous pouvez continuer à rouler en évitant
toutefois de demander au moteur des efforts trop
lourds ou des vitesses élevées. L'utilisation prolongée
du véhicule avec témoin allumé peut provoquer des
dommages.
clignotant : signale que le catalyseur pourrait être
endommagé (voir « Système EOBD » au chapitre «
Connaissance du tableau de bord »). Si le témoin
clignote, relâcher la pédale d'accélérateur, faire tourner
le moteur au ralenti en attendant que le témoin cesse
de clignoter.Si le témoin reste allumé : s'adresser dès que possible
à un Réseau Après-vente Fiat. Le témoin s'éteint si
l'anomalie disparaît, mais le système mémorise
systématiquement le signal.
Dans ce cas, poursuivre la route à une vitesse
modérée, en essayant d'éviter des conditions de
conduite qui provoquent le clignotement du témoin et
s'adresser le plus tôt possible au Réseau Après-vente
Fiat.
61

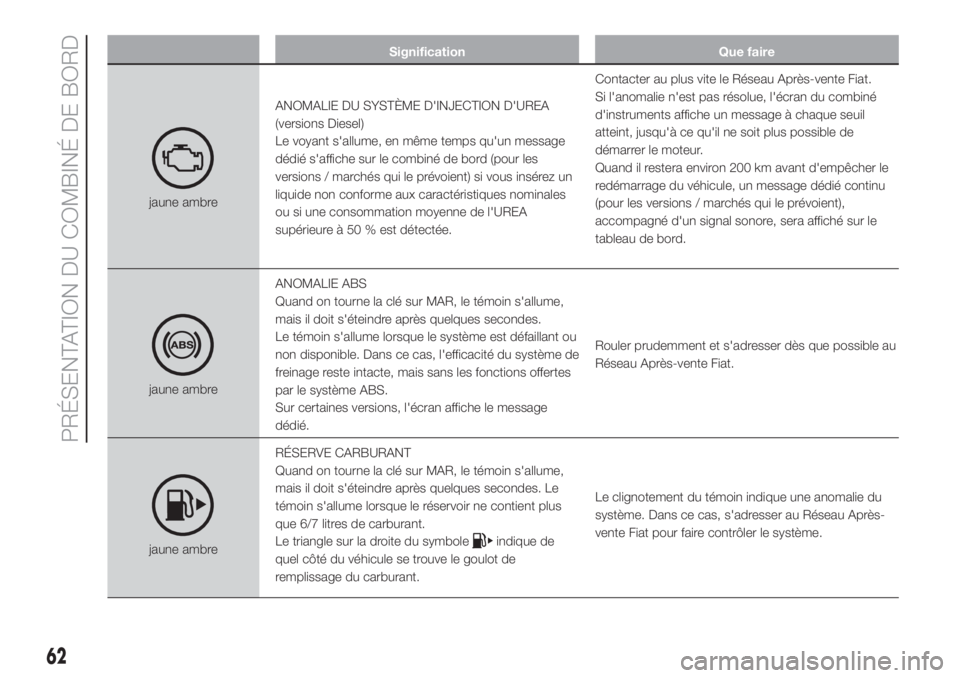

Signification Que faire
jaune ambreANOMALIE DU SYSTÈME D'INJECTION D'UREA
(versions Diesel)
Le voyant s'allume, en même temps qu'un message
dédié s'affiche sur le combiné de bord (pour les
versions / marchés qui le prévoient) si vous insérez un
liquide non conforme aux caractéristiques nominales
ou si une consommation moyenne de l'UREA
supérieure à 50 % est détectée.Contacter au plus vite le Réseau Après-vente Fiat.
Si l'anomalie n'est pas résolue, l'écran du combiné
d'instruments affiche un message à chaque seuil
atteint, jusqu'à ce qu'il ne soit plus possible de
démarrer le moteur.
Quand il restera environ 200 km avant d'empêcher le
redémarrage du véhicule, un message dédié continu
(pour les versions / marchés qui le prévoient),
accompagné d'un signal sonore, sera affiché sur le
tableau de bord.
jaune ambreANOMALIE ABS
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin s'allume lorsque le système est défaillant ou
non disponible. Dans ce cas, l'efficacité du système de
freinage reste intacte, mais sans les fonctions offertes
par le système ABS.
Sur certaines versions, l'écran affiche le message
dédié.Rouler prudemment et s'adresser dès que possible au
Réseau Après-vente Fiat.
jaune ambreRÉSERVE CARBURANT
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes. Le
témoin s'allume lorsque le réservoir ne contient plus
que 6/7 litres de carburant.
Le triangle sur la droite du symboleindique de
quel côté du véhicule se trouve le goulot de
remplissage du carburant.Le clignotement du témoin indique une anomalie du
système. Dans ce cas, s'adresser au Réseau Après-
vente Fiat pour faire contrôler le système.
62
PRÉSENTATION DU COMBINÉ DE BORD

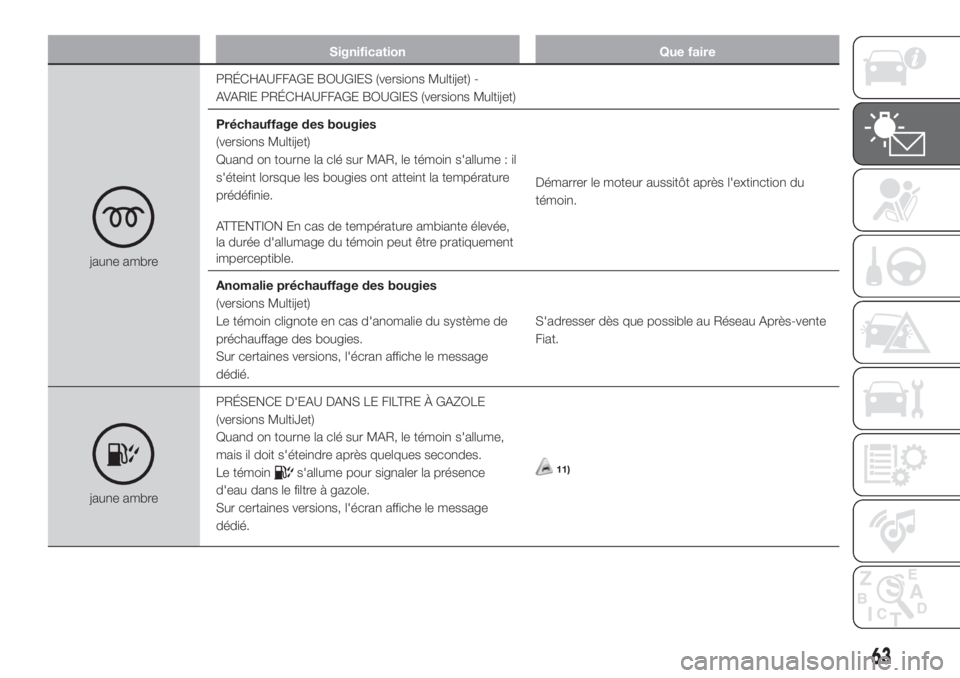

Signification Que faire
jaune ambrePRÉCHAUFFAGE BOUGIES (versions Multijet) -
AVARIE PRÉCHAUFFAGE BOUGIES (versions Multijet)
Préchauffage des bougies
(versions Multijet)
Quand on tourne la clé sur MAR, le témoin s'allume : il
s'éteint lorsque les bougies ont atteint la température
prédéfinie.
ATTENTION En cas de température ambiante élevée,
la durée d'allumage du témoin peut être pratiquement
imperceptible.Démarrer le moteur aussitôt après l'extinction du
témoin.
Anomalie préchauffage des bougies
(versions Multijet)
Le témoin clignote en cas d'anomalie du système de
préchauffage des bougies.
Sur certaines versions, l'écran affiche le message
dédié.S'adresser dès que possible au Réseau Après-vente
Fiat.
jaune ambrePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE
(versions MultiJet)
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin
s'allume pour signaler la présence
d'eau dans le filtre à gazole.
Sur certaines versions, l'écran affiche le message
dédié.11)
63

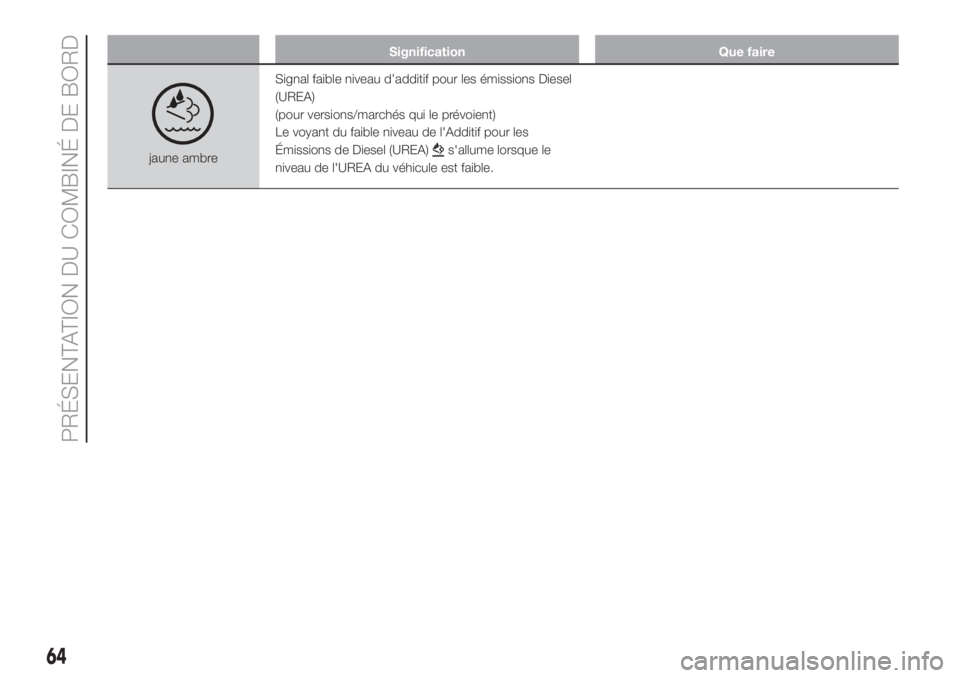

Signification Que faire
jaune ambreSignal faible niveau d’additif pour les émissions Diesel
(UREA)
(pour versions/marchés qui le prévoient)
Le voyant du faible niveau de l'Additif pour les
Émissions de Diesel (UREA)s'allume lorsque le
niveau de l'UREA du véhicule est faible.
64
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire
jaune ambreAVARIE SYSTÈME DE PROTECTION VÉHICULE FIAT
CODE - AVARIE ALARME (pour versions/marchés qui
le prévoient) - TENTATIVE D'EFFRACTION
Anomalie du système de protection véhicule Fiat
CODE
Le témoin allumé à lumière fixe quand la clé est sur
MAR, indique une anomalie possible (voir « Le système
Fiat Code » au chapitre « Connaissance du véhicule »).
Sur certaines versions, l'écran affiche le message
dédié.
RECOMMANDATION Si les témoins
et
s'allument simultanément, le système Fiat CODE
présente une anomalie.
Si le témoin
clignote lorsque le moteur est
démarré, cela signifie que le véhicule n'est pas protégé
par le dispositif de coupure du moteur (voir « Le
système Fiat Code » au chapitre « Connaissance du
véhicule »).S'adresser au Réseau Après-vente Fiat pour effectuer
la mémorisation de toutes les clés.
Anomalie alarme
(pour les versions/marchés qui le prévoient)
L'allumage du témoin
(ou du symbole à l'écran)
signale une anomalie du système d'alarme. Sur
certaines versions, le message dédié apparaît à
l'écran.Prendre contact dans les meilleurs délais avec le
Réseau Après-vente Fiat.
Tentative d'effraction
Le clignotement rapide du témoin, ou l'allumage du
symbole à l'écran, signale qu'une tentative d'effraction
a été détectée. Sur certaines versions, le message
dédié apparaît à l'écran.Prendre contact dans les meilleurs délais avec le
Réseau Après-vente Fiat.
65

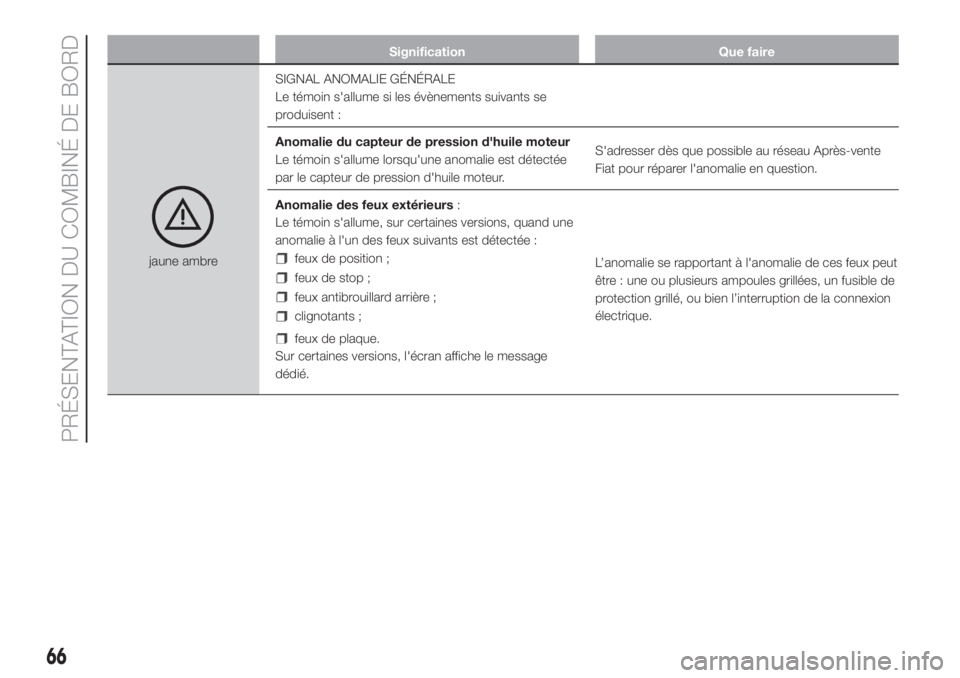

Signification Que faire
jaune ambreSIGNAL ANOMALIE GÉNÉRALE
Le témoin s'allume si les évènements suivants se
produisent :
Anomalie du capteur de pression d'huile moteur
Le témoin s'allume lorsqu'une anomalie est détectée
par le capteur de pression d'huile moteur.S'adresser dès que possible au réseau Après-vente
Fiat pour réparer l'anomalie en question.
Anomalie des feux extérieurs:
Le témoin s'allume, sur certaines versions, quand une
anomalie à l'un des feux suivants est détectée :feux de position ;
feux de stop ;
feux antibrouillard arrière ;
clignotants ;
feux de plaque.
Sur certaines versions, l'écran affiche le message
dédié.L’anomalie se rapportant à l'anomalie de ces feux peut
être : une ou plusieurs ampoules grillées, un fusible de
protection grillé, ou bien l’interruption de la connexion
électrique.
66
PRÉSENTATION DU COMBINÉ DE BORD

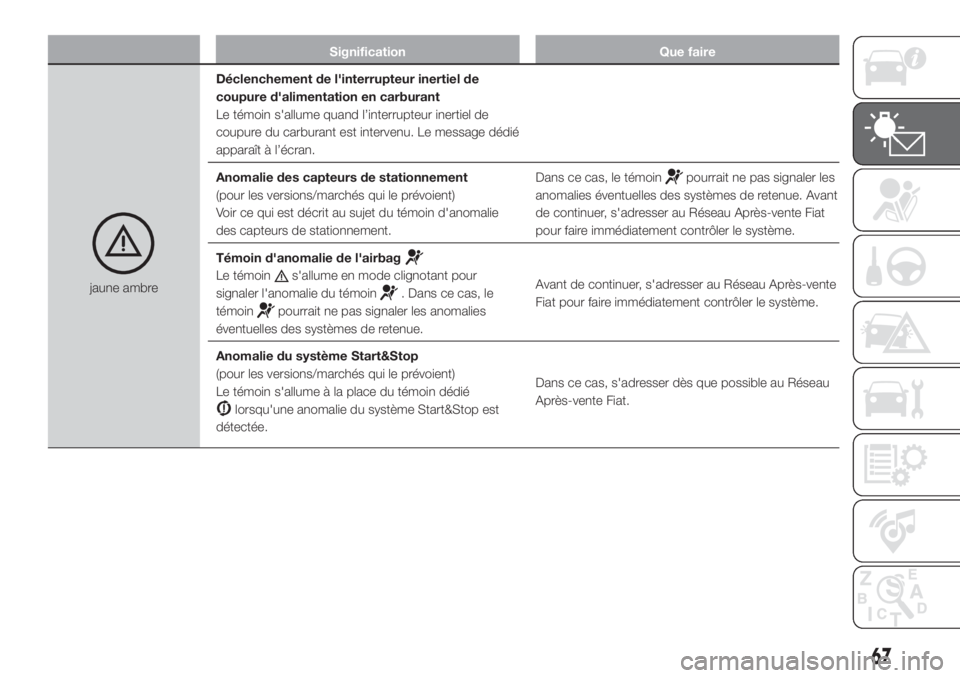

Signification Que faire
jaune ambreDéclenchement de l'interrupteur inertiel de
coupure d'alimentation en carburant
Le témoin s'allume quand l’interrupteur inertiel de
coupure du carburant est intervenu. Le message dédié
apparaît à l’écran.
Anomalie des capteurs de stationnement
(pour les versions/marchés qui le prévoient)
Voir ce qui est décrit au sujet du témoin d'anomalie
des capteurs de stationnement.Dans ce cas, le témoin
pourrait ne pas signaler les
anomalies éventuelles des systèmes de retenue. Avant
de continuer, s'adresser au Réseau Après-vente Fiat
pour faire immédiatement contrôler le système.
Témoin d'anomalie de l'airbag
Le témoins'allume en mode clignotant pour
signaler l'anomalie du témoin
. Dans ce cas, le
témoin
pourrait ne pas signaler les anomalies
éventuelles des systèmes de retenue.Avant de continuer, s'adresser au Réseau Après-vente
Fiat pour faire immédiatement contrôler le système.
Anomalie du système Start&Stop
(pour les versions/marchés qui le prévoient)
Le témoin s'allume à la place du témoin dédié
lorsqu'une anomalie du système Start&Stop est
détectée.Dans ce cas, s'adresser dès que possible au Réseau
Après-vente Fiat.
67

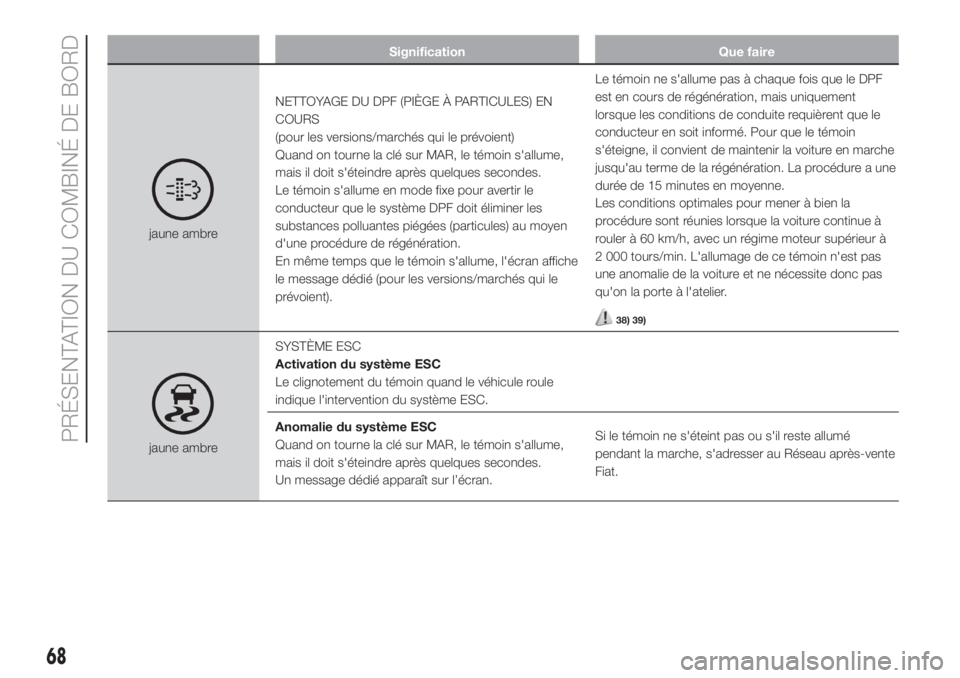

Signification Que faire
jaune ambreNETTOYAGE DU DPF (PIÈGE À PARTICULES) EN
COURS
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin s'allume en mode fixe pour avertir le
conducteur que le système DPF doit éliminer les
substances polluantes piégées (particules) au moyen
d'une procédure de régénération.
En même temps que le témoin s'allume, l'écran affiche
le message dédié (pour les versions/marchés qui le
prévoient).Le témoin ne s'allume pas à chaque fois que le DPF
est en cours de régénération, mais uniquement
lorsque les conditions de conduite requièrent que le
conducteur en soit informé. Pour que le témoin
s'éteigne, il convient de maintenir la voiture en marche
jusqu'au terme de la régénération. La procédure a une
durée de 15 minutes en moyenne.
Les conditions optimales pour mener à bien la
procédure sont réunies lorsque la voiture continue à
rouler à 60 km/h, avec un régime moteur supérieur à
2 000 tours/min. L'allumage de ce témoin n'est pas
une anomalie de la voiture et ne nécessite donc pas
qu'on la porte à l'atelier.
38) 39)
jaune ambreSYSTÈME ESC
Activation du système ESC
Le clignotement du témoin quand le véhicule roule
indique l'intervention du système ESC.
Anomalie du système ESC
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Un message dédié apparaît sur l’écran.Si le témoin ne s'éteint pas ou s'il reste allumé
pendant la marche, s'adresser au Réseau après-vente
Fiat.
68
PRÉSENTATION DU COMBINÉ DE BORD
