FIAT FIORINO 2019 Notice d'entretien (in French)

DTempérature extérieure (pour les
versions/marchés qui le prévoient)
(pour les versions Natural Power
et les versions Comfort-Matic
équipées de sonde de température
extérieure, l'affichage est dans le
menu Trip, voir « Trip computer »).
EPosition d'assiette des phares
(uniquement avec feux de croisement
enclenchés).
FIndication de la fonction Start&Stop
(pour versions/marchés qui le
prévoient).
GGear Shift Indication (indication
changement de vitesse) (pour les
versions/marchés qui le prévoient).
NOTE À l'ouverture d'une porte avant,
l'écran s'allume en affichant l'heure
et les kilomètres, ou les miles,
parcourus pendant quelques secondes.BOUTONS DE
COMMANDEPour faire défiler la page-écran
et les différentes options vers
le haut ou pour augmenter
la valeur affichée.
SETPression courte pour accéder
au menu et/ou passer à la
page-écran suivante ou bien
valider le choix désiré.
Pression prolongée pour
revenir à la page-écran
standard.
Pour faire défiler la page-écran
et les différentes options vers
le bas ou pour diminuer la valeur
affichée.
NOTE Les boutons
et
activent des fonctions différentes selon
les situations ci-après :Réglage de l'assiette des phares
- feux de croisement allumés, appuyer
sur les boutons
ou bienpour
régler l'assiette des phares.
Menu de configuration
- à l'intérieur du menu, ils permettent le
défilement vers le haut ou vers le bas;
- pendant les opérations de réglage, ils
permettent d'augmenter ou de
diminuer un paramètre.
MENU DE
CONFIGURATION
Fonctions du menu de
configuration
Le menu se compose d'une série de
fonctions disposées en mode «
circulaire », dont la sélection, à l'aide
des boutons
et, permet
d'accéder aux différentes opérations de
sélection et de réglage (configuration)
indiquées ci-après. Certaines rubriques
(Réglage de l'horloge et de l'Unité de
mesure) prévoient un sous-menu.
Le menu de configuration peut être
activé par une brève pression du
boutonSET
.
Appuyer individuellement sur les
touches
oupour se déplacer
dans la liste du menu de configuration.
79F0T0500
49

Les modalités de gestion à ce point
diffèrent entre elles selon la
caractéristique de la rubrique
sélectionnée.
Le menu se compose des rubriques
suivantes :
LUMINOSITÉ
BIP VITESSE
DONNÉES TRIP B
RÉGLAGE DE L'HEURE
RÉGLAGE DATE
VOIR RADIO
AUTOCLOSE
UNITÉS DE MESURE
LANGUE
VOLUME ANNONCES
VOL. TOUCHES
BUZZER. CEINTURES
SERVICE
AIRBAG PASSAGER
SORTIE MENU
NOTE Lorsque le véhicule roule, pour
des raisons de sécurité, on ne peut
accéder qu'au menu réduit
(programmation « Bip Vitesse »). On
pourra accéder au menu complet
en mettant le véhicule à l'arrêt.
TRIP COMPUTER
Généralités
Le « Trip computer » permet de
visualiser, avec la clé sur MAR, les
valeurs relatives au fonctionnement du
véhicule. Cette fonction se compose de
deux « trips » distincts, appelés « Trip
A » et « Trip B », qui surveillent la «
mission complète » du véhicule
(parcours programmé) de manière
indépendante. Les deux fonctions
peuvent être remises à zéro
(réinitialisation - début d'une nouvelle
mission).
Le « Trip A » permet de visualiser les
paramètres suivants :
Température extérieure (pour
véhicules Natural Power équipés d'une
sonde de température)
Autonomie
Distance parcourue
Consommation moyenne
Consommation instantanée
Vitesse moyenne
Temps de voyage (durée de
conduite).
Le « Trip B », présent uniquement sur
l'écran multifonction, permet de
visualiser les grandeurs suivantes :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Temps de voyage B (durée de
conduite).
Versions Natural Power
NOTE Les données du Trip Computer
sur l’Autonomie, la Consommation
moyenne et la Consommation ne sont
pas disponibles pour ces versions.
8)
Bouton de commande
TRIP
Le bouton TRIP, situé sur le dessus du
levier droit fig. 80, permet, lorsque la clé
de contact est sur MAR, d'accéder à
l'affichage des valeurs préalablement
décrites et de les remettre à zéro pour
commencer une nouvelle mission :
pression courte pour accéder à
l'affichage des différentes valeurs ;
pression prolongée pour remettre à
zéro (réinitialisation) et commencer
une nouvelle mission.
Sortie Trip
La sortie de la fonction TRIP est
automatique lorsque tous les
paramètres sont affichés ou si l'on
garde le doigt plus d'une seconde sur
le boutonSET
.
50
PRÉSENTATION DU COMBINÉ DE BORD

ATTENTION
8)Le « Trip B » est une fonction
désactivable (voir le paragraphe «
Activation Trip B »). Les valeurs «
Autonomie » et « Consommation
instantanée » ne peuvent pas être mises à
zéro.
80F0T0038
51

TÉMOINS ET MESSAGES
L'allumage du témoin est associé (si le combiné de bord le permet) à un message spécifique et/ou un signal sonore. Ces
signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette Notice
d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au contenu de ce
chapitre.
ATTENTION Les signaux d’anomalie qui apparaissent à l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage de
ces deux catégories peut être interrompu en appuyant sur le bouton
SET. Le témoin (ou le symbole à l'écran) sur le
combiné de bord reste allumé jusqu'à l'élimination de la cause du problème.
52
PRÉSENTATION DU COMBINÉ DE BORD

TÉMOINS DU COMBINÉ DE BORD
Témoins de couleur rouge
Signification Que faire
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN À MAIN
SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de
freins dans le réservoir chute au-dessous du minimum,
à cause d'une fuite possible de liquide du circuit.
Sur certaines versions, l'écran affiche le message
dédié.Rétablir le niveau de liquide de freins, puis vérifier que
le témoin s'éteigne.
34)
Frein de stationnement tiré
Le témoin s'allume quand le frein à main est serré.
Sur certaines versions, si le véhicule est en
mouvement, l'allumage du témoin est également
accompagné d'un signal sonore.Si le témoin s'allume pendant la marche, vérifier que le
frein à main n'est pas serré.
Relâcher le frein à main, puis vérifier que le témoin
s'éteigne.
Si le témoin reste allumé, s'adresser au Réseau Après-
vente Fiat.
53

Signification Que faire
rouge
jaune ambre
jaune ambreANOMALIE EBD
L'allumage simultané des témoins
(rouge),
(jaune ambre) et(jaune ambre) quand le
moteur tourne indique une anomalie du système EBD
ou que le système n'est pas disponible. Dans ce cas,
si l'on freine brusquement, un blocage précoce des
roues arrière peut se produire, avec risque de
dérapage.
Sur certaines versions, l'écran affiche le message
dédié.Conduire très prudemment et se rendre
immédiatement au Réseau Après-vente Fiat le plus
proche pour faire contrôler le système.
rougeANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Si le témoin reste allumé, le système airbag présente
une anomalie.
Sur certaines versions, l'écran affiche le message
dédié.
35) 36)
54
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

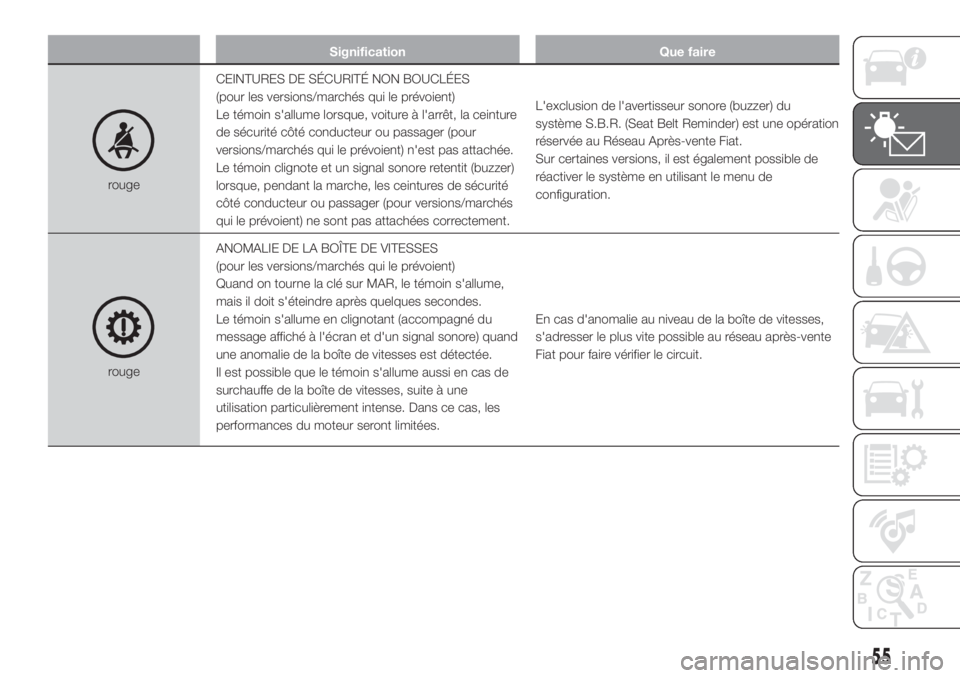

rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsque, voiture à l'arrêt, la ceinture
de sécurité côté conducteur ou passager (pour
versions/marchés qui le prévoient) n'est pas attachée.
Le témoin clignote et un signal sonore retentit (buzzer)
lorsque, pendant la marche, les ceintures de sécurité
côté conducteur ou passager (pour versions/marchés
qui le prévoient) ne sont pas attachées correctement.L'exclusion de l'avertisseur sonore (buzzer) du
système S.B.R. (Seat Belt Reminder) est une opération
réservée au Réseau Après-vente Fiat.
Sur certaines versions, il est également possible de
réactiver le système en utilisant le menu de
configuration.
rougeANOMALIE DE LA BOÎTE DE VITESSES
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin s'allume en clignotant (accompagné du
message affiché à l'écran et d'un signal sonore) quand
une anomalie de la boîte de vitesses est détectée.
Il est possible que le témoin s'allume aussi en cas de
surchauffe de la boîte de vitesses, suite à une
utilisation particulièrement intense. Dans ce cas, les
performances du moteur seront limitées.En cas d'anomalie au niveau de la boîte de vitesses,
s'adresser le plus vite possible au réseau après-vente
Fiat pour faire vérifier le circuit.
55

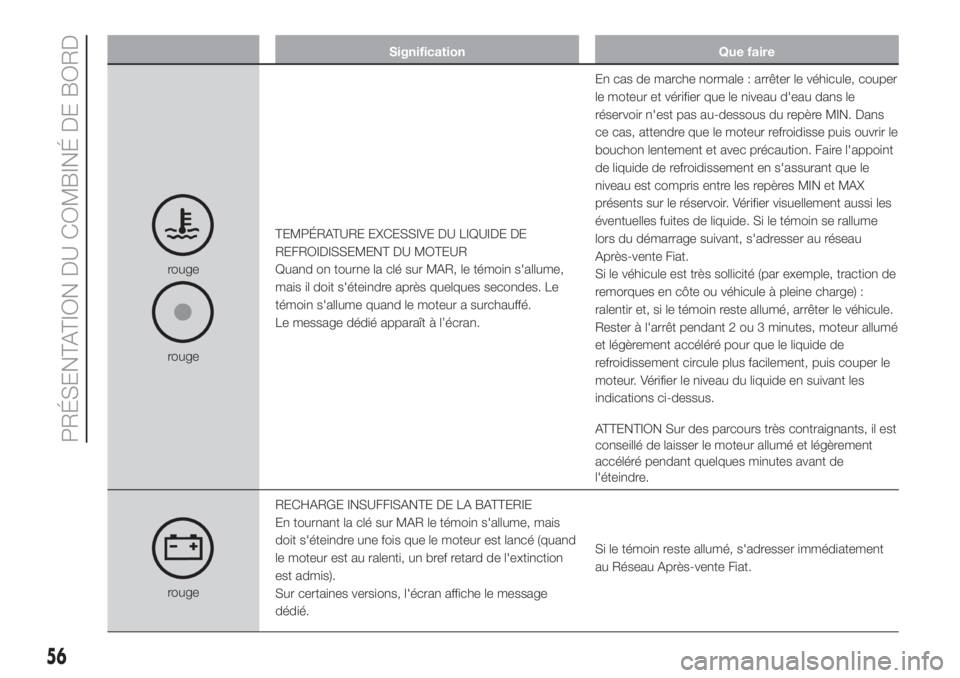

Signification Que faire
rouge
rougeTEMPÉRATURE EXCESSIVE DU LIQUIDE DE
REFROIDISSEMENT DU MOTEUR
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes. Le
témoin s'allume quand le moteur a surchauffé.
Le message dédié apparaît à l’écran.En cas de marche normale : arrêter le véhicule, couper
le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Dans
ce cas, attendre que le moteur refroidisse puis ouvrir le
bouchon lentement et avec précaution. Faire l'appoint
de liquide de refroidissement en s'assurant que le
niveau est compris entre les repères MIN et MAX
présents sur le réservoir. Vérifier visuellement aussi les
éventuelles fuites de liquide. Si le témoin se rallume
lors du démarrage suivant, s'adresser au réseau
Après-vente Fiat.
Si le véhicule est très sollicité (par exemple, traction de
remorques en côte ou véhicule à pleine charge) :
ralentir et, si le témoin reste allumé, arrêter le véhicule.
Rester à l'arrêt pendant 2 ou 3 minutes, moteur allumé
et légèrement accéléré pour que le liquide de
refroidissement circule plus facilement, puis couper le
moteur. Vérifier le niveau du liquide en suivant les
indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est
conseillé de laisser le moteur allumé et légèrement
accéléré pendant quelques minutes avant de
l'éteindre.
rougeRECHARGE INSUFFISANTE DE LA BATTERIE
En tournant la clé sur MAR le témoin s'allume, mais
doit s'éteindre une fois que le moteur est lancé (quand
le moteur est au ralenti, un bref retard de l'extinction
est admis).
Sur certaines versions, l'écran affiche le message
dédié.Si le témoin reste allumé, s'adresser immédiatement
au Réseau Après-vente Fiat.
56
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

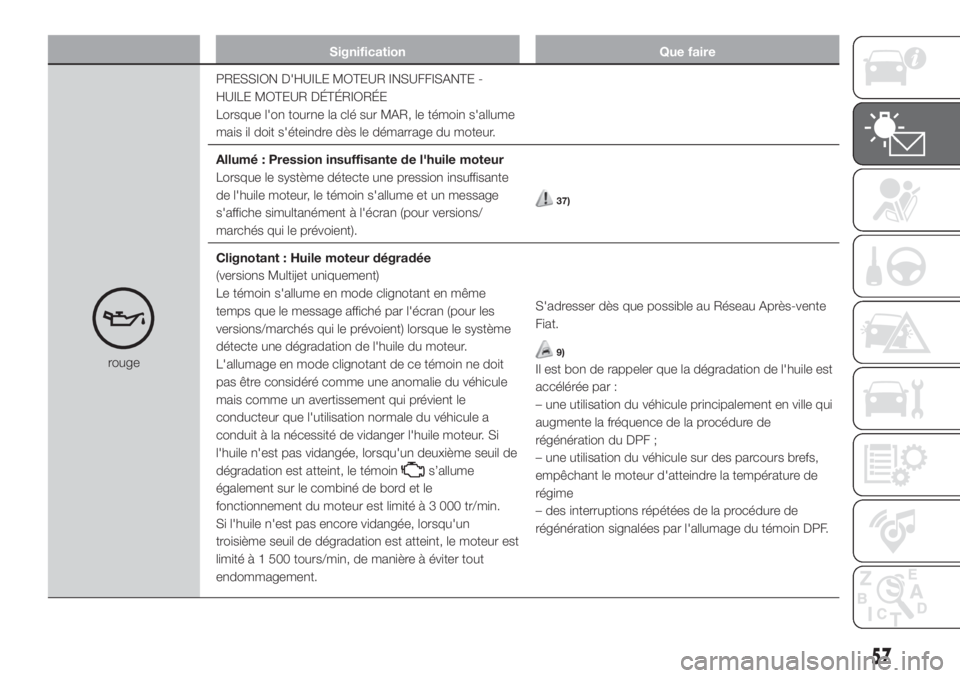

rougePRESSION D'HUILE MOTEUR INSUFFISANTE -
HUILE MOTEUR DÉTÉRIORÉE
Lorsque l'on tourne la clé sur MAR, le témoin s'allume
mais il doit s'éteindre dès le démarrage du moteur.
Allumé : Pression insuffisante de l'huile moteur
Lorsque le système détecte une pression insuffisante
de l'huile moteur, le témoin s'allume et un message
s'affiche simultanément à l'écran (pour versions/
marchés qui le prévoient).
37)
Clignotant : Huile moteur dégradée
(versions Multijet uniquement)
Le témoin s'allume en mode clignotant en même
temps que le message affiché par l'écran (pour les
versions/marchés qui le prévoient) lorsque le système
détecte une dégradation de l'huile du moteur.
L'allumage en mode clignotant de ce témoin ne doit
pas être considéré comme une anomalie du véhicule
mais comme un avertissement qui prévient le
conducteur que l'utilisation normale du véhicule a
conduit à la nécessité de vidanger l'huile moteur. Si
l'huile n'est pas vidangée, lorsqu'un deuxième seuil de
dégradation est atteint, le témoin
s’allume
également sur le combiné de bord et le
fonctionnement du moteur est limité à 3 000 tr/min.
Si l'huile n'est pas encore vidangée, lorsqu'un
troisième seuil de dégradation est atteint, le moteur est
limité à 1 500 tours/min, de manière à éviter tout
endommagement.S'adresser dès que possible au Réseau Après-vente
Fiat.
9)
Il est bon de rappeler que la dégradation de l'huile est
accélérée par :
– une utilisation du véhicule principalement en ville qui
augmente la fréquence de la procédure de
régénération du DPF ;
– une utilisation du véhicule sur des parcours brefs,
empêchant le moteur d'atteindre la température de
régime
– des interruptions répétées de la procédure de
régénération signalées par l'allumage du témoin DPF.
57

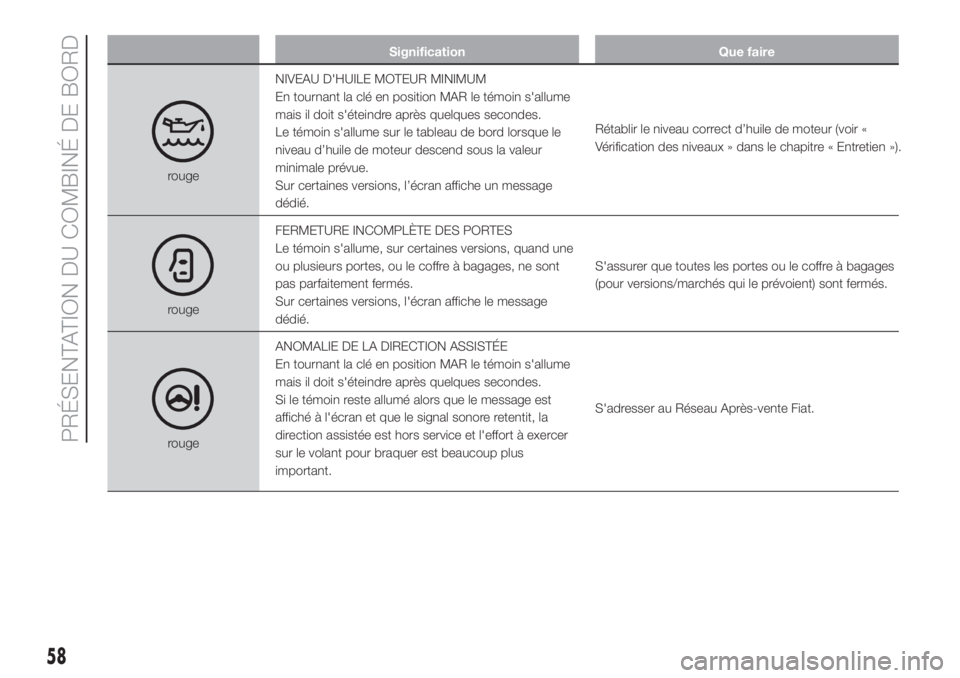

Signification Que faire
rougeNIVEAU D'HUILE MOTEUR MINIMUM
En tournant la clé en position MAR le témoin s'allume
mais il doit s'éteindre après quelques secondes.
Le témoin s'allume sur le tableau de bord lorsque le
niveau d’huile de moteur descend sous la valeur
minimale prévue.
Sur certaines versions, l’écran affiche un message
dédié.Rétablir le niveau correct d’huile de moteur (voir «
Vérification des niveaux » dans le chapitre « Entretien
»).
rougeFERMETURE INCOMPLÈTE DES PORTES
Le témoin s'allume, sur certaines versions, quand une
ou plusieurs portes, ou le coffre à bagages, ne sont
pas parfaitement fermés.
Sur certaines versions, l'écran affiche le message
dédié.S'assurer que toutes les portes ou le coffre à bagages
(pour versions/marchés qui le prévoient) sont fermés.
rougeANOMALIE DE LA DIRECTION ASSISTÉE
En tournant la clé en position MAR le témoin s'allume
mais il doit s'éteindre après quelques secondes.
Si le témoin reste allumé alors que le message est
affiché à l'écran et que le signal sonore retentit, la
direction assistée est hors service et l'effort à exercer
sur le volant pour braquer est beaucoup plus
important.S'adresser au Réseau Après-vente Fiat.
58
PRÉSENTATION DU COMBINÉ DE BORD
