MANUAL TRANSMISSION
De fabrikant raadt aan de auto op bijvoorbeeld een
autoambulance te vervoeren (alle wielen van de grond).
Uw voertuig kan ook in voorwaartse richting worden
gesleept, met vier wielen aan de grond, de versnelling-
hendel in de stand NEUTRAL en de contactsleutel in
de stand ACC. Als de transmissie niet werkt, moet het
voertuig gesleept worden met de voorwielen LOS van
de grond (gebruik een oprijauto, wieldolly's of hefap-
paratuur voor het optillen de voorwielen).ZONDER CONTACTSLEUTEL
Er moeten speciale voorzorgsmaatregelen worden ge-
nomen wanneer de auto wordt gesleept met het con-
tact in de stand LOCK. De beste methode om uw auto
te vervoeren is op een trailer of dieplader. Als deze
echter niet beschikbaar is, mag uw auto met een
takelwagen met een "bril" worden gesleept. Het ach-
terwaarts slepen (met de voorwielen op de grond) is
niet toegestaan, omdat de transmissie dan wordt be-
schadigd. Als het achterwaarts slepen het enige alter-
natief is, moeten de voorwielen op een dolly worden
geplaatst. Geschikte sleepuitrusting is noodzakelijk om
schade aan de auto te voorkomen.
Het niet toepassen van deze sleepmetho-
den kan de transmissie ernstig beschadi-
gen. Dergelijke schade wordt niet gedekt
door de beperkte garantie van een nieuw voer-
tuig.
234
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

ONDERHOUD
ONDERHOUDSSCHEMA
Verplichte onderhoudsbeurten
In duizenden kilometers 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Banden op conditie/slijtage controleren en bandenspanning
eventueel corrigeren
Werking verlichting controleren (koplampen, richtingaanwijzers,
waarschuwingsknipperlichten, interieurverlichting,
waarschuwingslampjes instrumentenpaneel enz.)
Werking ruitenwisser/-sproeier controleren.
Stand van wisserbladen voor/achter controleren en wisserbladen
op slijtage controleren.
Conditie en slijtage van de remblokken vóór en de werking van het
slijtage-indicatielampje controleren.
Remblokken achter op conditie en slijtage controleren.
Conditie en visuele controle: buitenzijde carrosserie,
chassisbescherming, pijpen en slangen (uitlaat, brandstofsysteem,
remsysteem), rubberdelen (hoezen - manchetten enz.),
homokinetische koppelingen, voorwielophanging,
spoorstangeinden en stofhoezen. Indien nodig vervangen.
Controleer of de grendels van de motorkap schoon zijn en
controleer of de koppelingen gesmeerd en schoon zijn.
Alle vloeistofniveaus (motorkoelvloeistof, remvloeistof en vloeistof
van de hydraulische koppeling, ruitensproeiervloeistof, accuzuur,
enz.) controleren en zo nodig bijvullen.
235
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

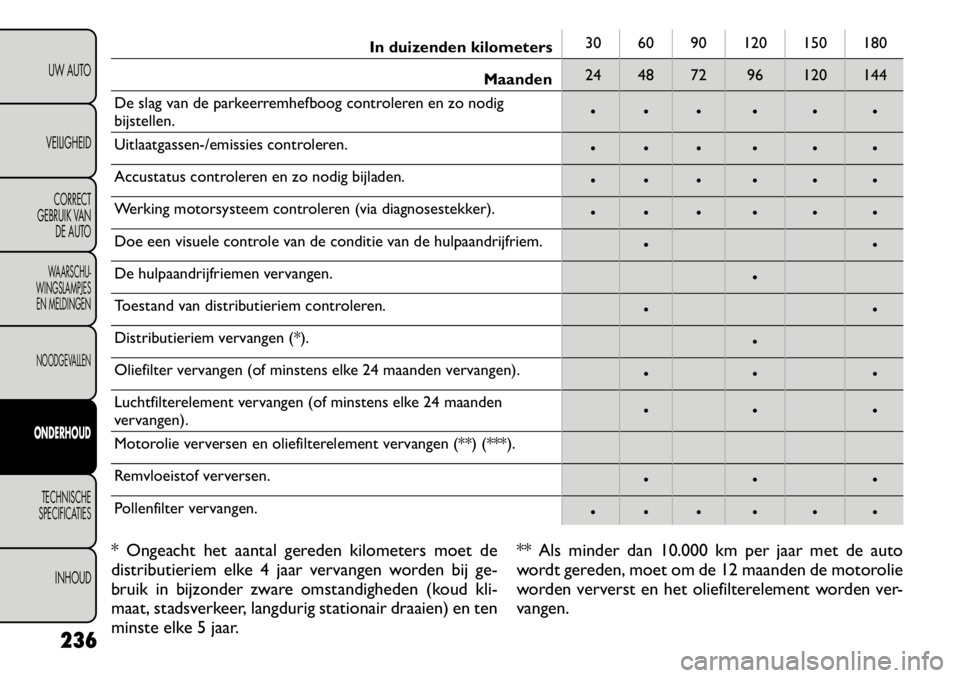

In duizenden kilometers30 60 90 120 150 180
Maanden 24 48 72 96 120 144
De slag van de parkeerremhefboog controleren en zo nodig
bijstellen.
Uitlaatgassen-/emissies controleren.
Accustatus controleren en zo nodig bijladen.
Werking motorsysteem controleren (via diagnosestekker).
Doe een visuele controle van de conditie van de hulpaandrijfriem.
De hulpaandrijfriemen vervangen.
Toestand van distributieriem controleren.
Distributieriem vervangen (*).
Oliefilter vervangen (of minstens elke 24 maanden vervangen).
Luchtfilterelement vervangen (of minstens elke 24 maanden
vervangen).
Motorolie verversen en oliefilterelement vervangen (**) (***).
Remvloeistof verversen.
Pollenfilter vervangen.
* Ongeacht het aantal gereden kilometers moet de
distributieriem elke 4 jaar vervangen worden bij ge-
bruik in bijzonder zware omstandigheden (koud kli-
maat, stadsverkeer, langdurig stationair draaien) en ten
minste elke 5 jaar. ** Als minder dan 10.000 km per jaar met de auto
wordt gereden, moet om de 12 maanden de motorolie
worden ververst en het oliefilterelement worden ver-vangen.
236
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

*** Het werkelijke interval voor het verversen van de
motorolie en het vervangen van het oliefilterelement is
afhankelijk van het gebruik van de auto en wordt
aangegeven door een meter of bericht (indien aanwe-
zig) op het dashboard, of is ten minste elke 24 maan-den.
Als het vereiste onderhoud achterwege
wordt gelaten, kan uw auto hierdoor
schade oplopen.
Periodieke controles
Na elke 1.000 km of voorafgaand aan lange ritten het
volgende controleren en eventueel bijvullen:
 motorkoelvloeistof, remvloeistof, ruitensproeier- vloeistof en vloeistof voor stuurbekrachtiging;
 bandenspanning en bandenconditie;
 werking verlichting (koplampen, richtingaanwijzers, waarschuwingsknipperlichten, enz.);
 werking ruitenwissers/-sproeiers, wisserbladenstand en slijtage aan voor- en achterwisserbladen;
 Controleer het motoroliepeil en vul zo nodig olie aan na elke 3.000 km. Gebruik van de auto onder zware
omstandigheden
Als u de auto voornamelijk onder een van de volgende
omstandigheden gebruikt:
 trekken van aanhangwagen of caravan;
 stoffige wegen;
 korte (minder dan 7-8 km) en herhaalde ritten bij
temperaturen onder het vriespunt;
 regelmatig stationair draaien, rijden van lange afstan- den met lage snelheden of het langdurig niet-
gebruiken van de auto. Voer de volgende controles
vaker uit dan is vermeld in het onderhoudsschema:
 controleer remblokken voor op conditie en slijtage;
 controleer of de grendels van de motorkap schoon zijn en controleer of de koppelingen gesmeerd en
schoon zijn.
 controleer visueel de conditie van: motor versnel- lingsbak, pijpen en leidingen (uitlaat - brandstof -
remmen), rubberdelen (hoezen, manchetten enz.);
 controleer de accustatus en het accuzuurniveau (elektrolyt);
 doe een visuele controle van de conditie van de hulpaandrijfriemen;
 controleer en vervang zo nodig de motorolie en het oliefilter;
 Controleer en vervang zo nodig het pollenfilter;
 Controleer en vervang zo nodig het luchtfilter.
 controleer en vervang zo nodig het brandstoffilter.
237
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

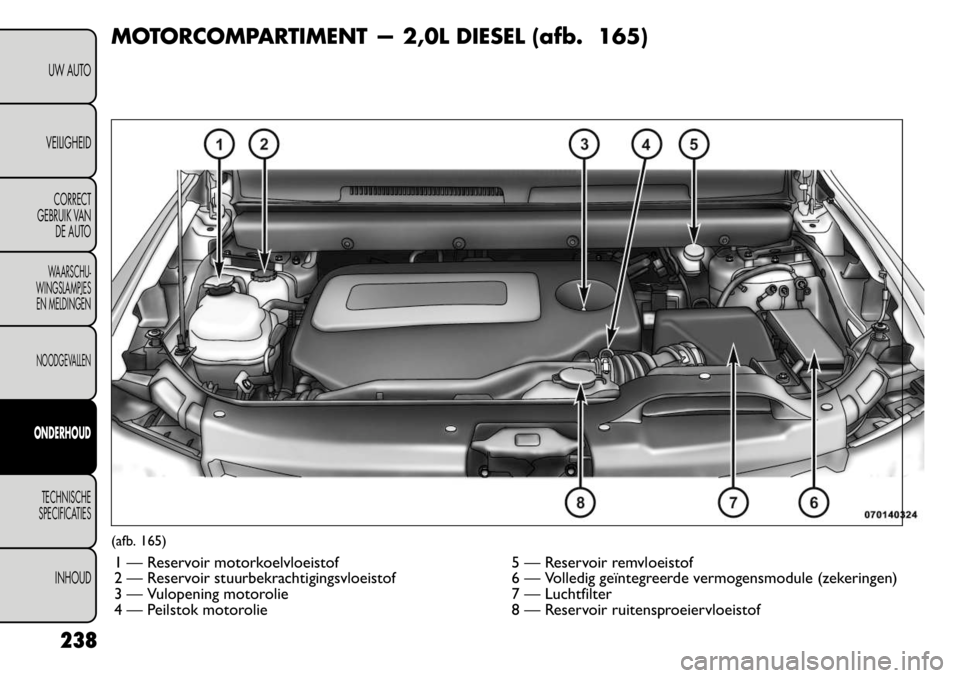

MOTORCOMPARTIMENT — 2,0L DIESEL (afb. 165)(afb. 165)1 — Reservoir motorkoelvloeistof 5 — Reservoir remvloeistof
2 — Reservoir stuurbekrachtigingsvloeistof 6 — Volledig geïntegreerde vermogensmodule (zekeringen)
3 — Vulopening motorolie 7 — Luchtfilter
4 — Peilstok motorolie 8 — Reservoir ruitensproeiervloeistof
238
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

ONDERHOUDSPROCEDURES
De volgende pagina's bevatten devereisteonder-
houdswerkzaamheden zoals vastgesteld door de fabri-
kant van uw auto.
Naast de onderhoudsaspecten die genoemd zijn in het
onderhoudsschema zijn er nog andere componenten
die op een later tijdstip onderhouden of vervangen
moeten worden.
 Het niet goed onderhouden van uw
voertuig of het achterwege laten van be-
nodigde beurten en reparaties kan leiden
tot duurdere reparaties, schade aan andere on-
derdelen of slechtere prestaties van het voertuig.
Laat mogelijke storingen onmiddellijk onderzoe-
ken bij een erkende dealer of garagebedrijf.
 Uw auto is geproduceerd met verbeterde vloei-
stoffen, waardoor de prestaties en duurzaamheid
van uw auto behouden blijven en er langere on-
derhoudsintervallen mogelijk zijn. Gebruik geen
chemicaliën voor het spoelen van deze onderde-
len, omdat de chemicaliën uw motor, versnellings-
bak, stuurbekrachtiging of airconditioning kun-
nen beschadigen. Dergelijke schade wordt niet
gedekt door de beperkte garantie van een nieuw
voertuig. Als het nodig is om te spoelen vanwege
een storing, gebruik daarvoor dan alleen de voor-
geschreven vloeistof. MOTOROLIE
Oliepeil controleren — 2,0 L dieselmotoren
Om een optimale smering van de motor te waarbor-
gen, moet het juiste motoroliepeil gehandhaafd blijven.
Controleer het oliepeil daarom regelmatig, bijvoor-
beeld bij elke tankstop.
Het ideale tijdstip voor een controle van het motor-
oliepeil is ca. 5 minuten nadat u een bedrijfswarme
motor hebt afgezet, of ‘s ochtends voordat u de motor
de eerste keer start.
Controleer het oliepeil als de auto op een vlakke
ondergrond staat. Zo krijgt u een meer nauwkeurige
meting. Het oliepeil moet gehandhaafd blijven tussen
de MIN en MAX merktekens op de peilstok. Als u bij
deze motoren 1,0 liter olie bijvult met het peil op het
MIN merkteken, stijgt het peil naar het MAX
merkteken.
Motorolie verversen — 2,0 L dieselmotoren
Raadpleeg "Onderhoudsschema" voor de juiste
onderhoudsintervallen.
Viscositeit motorolie – 2,0L dieselmotor
Voor de beste prestaties en grootst mogelijke bescher-
ming onder alle omstandigheden adviseert de fabrikant
het gebruik van volledig synthetische 5W-30 motorolie
met een laag asgehalte, die voldoet aan de vereisten van
FIAT-specificatie 9,55535-S1 en ACEA C1/C2.
239
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

Additieven voor motorolie
Voeg geen andere additieven toe aan de motorolie,
behalve kleurstoffen om lekken op te sporen. Motor-
olie is een geavanceerd en hoogwaardig product waar-
van de prestaties door additieven nadelig kunnen wor-
den beïnvloed.
Afvoeren van afgewerkte motorolie en
oliefilters
Wees zorgvuldig bij het afvoeren van afgewerkte mo-
torolie en een gebruikte motoroliefilter. Willekeurig
afgevoerde olie en motoroliefilters kunnen een belas-
ting voor het milieu vormen. Neem contact op met uw
dealer, een benzinestation of de gemeentelijke over-
heid voor advies over de juiste en veilige manier om
verouderde olie of een gebruikt oliefilter af te voeren.
LUCHTREINIGINGSFILTER
BENZINEMOTOR
Raadpleeg "Onderhoudsschema" voor de juiste onder-
houdsintervallen.

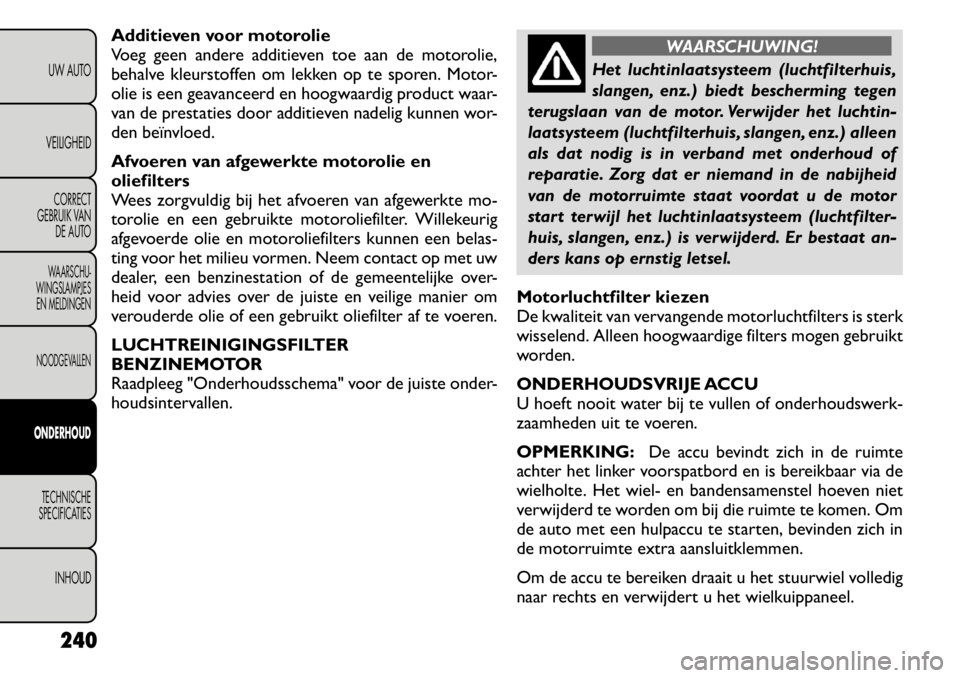

WAARSCHUWING!
Het luchtinlaatsysteem (luchtfilterhuis,
slangen, enz.) biedt bescherming tegen
terugslaan van de motor. Verwijder het luchtin-
laatsysteem (luchtfilterhuis, slangen, enz.) alleen
als dat nodig is in verband met onderhoud of
reparatie. Zorg dat er niemand in de nabijheid
van de motorruimte staat voordat u de motor
start terwijl het luchtinlaatsysteem (luchtfilter-
huis, slangen, enz.) is verwijderd. Er bestaat an-
ders kans op ernstig letsel.
Motorluchtfilter kiezen
De kwaliteit van vervangende motorluchtfilters is sterk
wisselend. Alleen hoogwaardige filters mogen gebruikt
worden.
ONDERHOUDSVRIJE ACCU
U hoeft nooit water bij te vullen of onderhoudswerk-
zaamheden uit te voeren. OPMERKING: De accu bevindt zich in de ruimte
achter het linker voorspatbord en is bereikbaar via de
wielholte. Het wiel- en bandensamenstel hoeven niet
verwijderd te worden om bij die ruimte te komen. Om
de auto met een hulpaccu te starten, bevinden zich in
de motorruimte extra aansluitklemmen.
Om de accu te bereiken draait u het stuurwiel volledig
naar rechts en verwijdert u het wielkuippaneel.
240
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

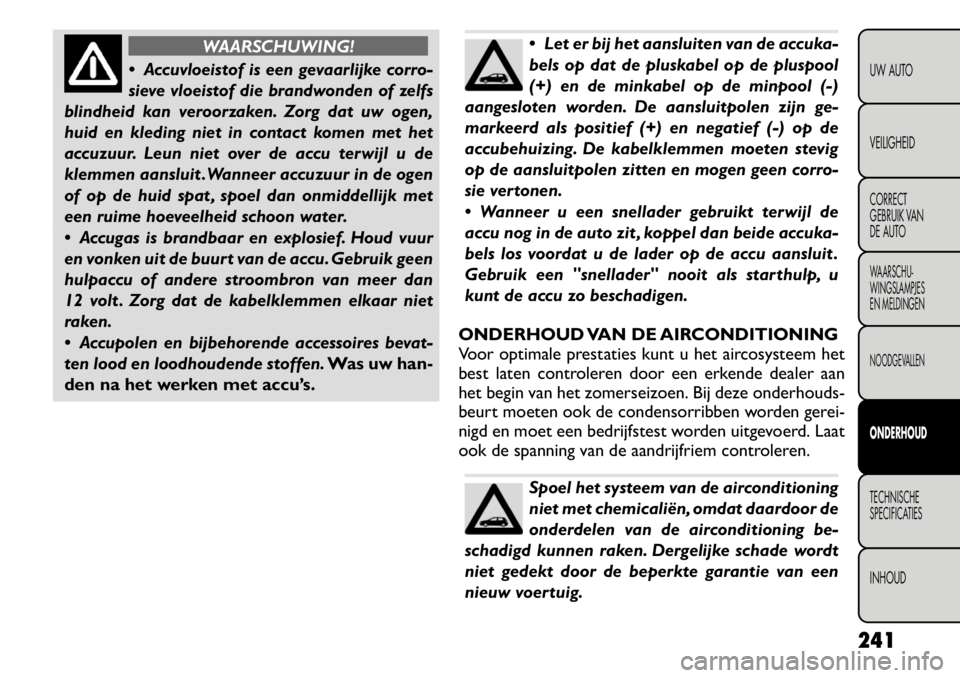

WAARSCHUWING!
 Accuvloeistof is een gevaarlijke corro-
sieve vloeistof die brandwonden of zelfs
blindheid kan veroorzaken. Zorg dat uw ogen,
huid en kleding niet in contact komen met het
accuzuur. Leun niet over de accu terwijl u de
klemmen aansluit .Wanneer accuzuur in de ogen
of op de huid spat , spoel dan onmiddellijk met
een ruime hoeveelheid schoon water.
 Accugas is brandbaar en explosief. Houd vuur
en vonken uit de buurt van de accu. Gebruik geen
hulpaccu of andere stroombron van meer dan
12 volt . Zorg dat de kabelklemmen elkaar niet
raken.
 Accupolen en bijbehorende accessoires bevat-
ten lood en loodhoudende stoffen. Was uw han-
den na het werken met accu’s.
 Let er bij het aansluiten van de accuka-
bels op dat de pluskabel op de pluspool
(+) en de minkabel op de minpool (-)
aangesloten worden. De aansluitpolen zijn ge-
markeerd als positief (+) en negatief (-) op de
accubehuizing. De kabelklemmen moeten stevig
op de aansluitpolen zitten en mogen geen corro-
sie vertonen.
 Wanneer u een snellader gebruikt terwijl de
accu nog in de auto zit , koppel dan beide accuka-
bels los voordat u de lader op de accu aansluit .
Gebruik een "snellader" nooit als starthulp, u
kunt de accu zo beschadigen.
ONDERHOUD VAN DE AIRCONDITIONING
Voor optimale prestaties kunt u het aircosysteem het
best laten controleren door een erkende dealer aan
het begin van het zomerseizoen. Bij deze onderhouds-
beurt moeten ook de condensorribben worden gerei-
nigd en moet een bedrijfstest worden uitgevoerd. Laat
ook de spanning van de aandrijfriem controleren.Spoel het systeem van de airconditioning
niet met chemicaliën, omdat daardoor de
onderdelen van de airconditioning be-
schadigd kunnen raken. Dergelijke schade wordt
niet gedekt door de beperkte garantie van een
nieuw voertuig.
241
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

WAARSCHUWING!
 Gebruik voor uw airco uitsluitend
door de fabrikant goedgekeurde com-
pressorsmeermiddelen en koelmiddelen. Som-
mige niet-goedgekeurde koelmiddelen zijn ont-
vlambaar, kunnen ontploffen en ernstig letsel
veroorzaken. Andere niet-goedgekeurde koel-
middelen of smeermiddelen kunnen de werking
verstoren en hoge reparatiekosten veroorzaken.
 Het aircosysteem bevat een koelvloeistof on-
der hoge druk. Om persoonlijk letsel of schade
aan het systeem te voorkomen mag het bijvullen
van koelmiddel, of andere reparaties waarbij lei-
dingen moeten worden losgekoppeld, alleen wor-
den uitgevoerd door een vakbekwame en speci-
aal opgeleide monteur.
Koelmiddel terugwinnen en hergebruiken
Het airconditioningsysteem van uw auto bevat R-134a,
een koelmiddel dat de ozonlaag in de bovenste atmo-
sfeer niet aantast. De fabrikant adviseert om het on-
derhoud aan het airconditioningsysteem te laten uit-
voeren door een erkende dealer of een bedrijf dat
beschikt over een installatie om het koelmiddel op te
vangen en te recycleren. OPMERKING: Gebruik alleen vloeibare afdichtings-
middelen voor aircosystemen, producten voor het
stoppen van lekken, afdichtingsconditioners, compres- sorolie of koelmiddelen die goedgekeurd zijn door defabrikant.
A/C-LUCHTFILTER - INDIEN AANWEZIG
Raadpleeg "Onderhoudsschema" voor de juiste onder-
houdsintervallen.
WAARSCHUWING!
Het luchtfilter van het aircosysteem niet
verwijderen als de aanjager aanstaat ,
anders kan persoonlijk letsel het gevolg zijn.
Het luchtfilter van het aircosysteem bevindt zich in de
luchtinlaat achter het handschoenenkastje. Volg de
onderstaande stappen om het filter te vervangen:
1. Open het handschoenenkastje en neem alle voor- werpen eruit.
2. Druk het lipje aan weerszijden van het handschoe- nenkastje naar binnen en trek tegelijkertijd zachtjes
aan het klepje van het handschoenenkastje tot beide
lipjes vrijkomen en het klepje opengaat op het
instrumentenpaneel. (afb. 166)
3. Klap het handschoenenkastje naar beneden.
4. De twee houders waarmee het filterdeksel aan de ventilatiebehuizing is bevestigd losmaken en het
deksel verwijderen. (afb. 167)
5. Verwijder het luchtfilter van de airco door het recht uit de behuizing te trekken.
242
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

6. Installeer het luchtfilter van de airco met de pijl ophet filter naar beneden wijzend. Bij het terugplaat-
sen van het filterdeksel zorgen dat het deksel goed
in de houders klikt en vast wordt gezet.
Het luchtfilter van de airco is voorzien
van een pijl die de richting van de lucht-
stroom door het filter aangeeft . Als het
filter niet op de juiste wijze wordt geïnstalleerd,
moet het wellicht vaker worden vervangen.
7. Plaats het klepje van het handschoenenkastje weer terug. Zorg dat de scharnieren volledig op hun
plaats zitten als u het klepje omhoog doet. Anders
klikt het veerslot niet goed dicht.
SMEREN VAN CARROSSERIEDELEN
De sloten en alle scharnierpunten aan de carrosserie,
zoals de stoelrails, portierscharnieren en -rollers, kof-
ferbakdeksel, achterklep, schuifdeuren en motorkap-
scharnieren, moeten voor een stille en soepele werking
en bescherming tegen corrosie en slijtage regelmatig
worden gesmeerd met een vet op lithiumbasis. Voordat
carrosseriedelen worden gesmeerd moeten de desbe-
treffende punten goed worden gereinigd. Verwijder na
het smeren overtollig vet of olie. Let vooral op onder-
delen voor vergrendeling van de motorkap, om een
correcte werking te verzekeren. Als u werkzaamheden
onder de motorkap verricht, moet u eerst de motor-
kapvergrendeling reinigen en indien nodig smeren.
Smeer de buitenste portierslotcilinders twee keer per
jaar, bij voorkeur in het voorjaar en in het najaar. Breng
een klein beetje hoogwaardig smeermiddel recht-
streeks aan in de slotcilinder.
(afb. 166) Handschoenenkastje verwijderen(afb. 167)Vervanging luchtfilter airconditioning 243
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD
