gereden met een snelheid van meer dan 48 km/u,
raadpleegt u zo snel mogelijk uw erkende dealer om
vast te stellen wat het probleem is en om het probleem
op te lossen. OPMERKING:
 Het controlelampje elektronisch stabiliteitspro-
gramma UIT en het controle-/storingslampje elektro-
nisch stabiliteitsprogramma gaan kort branden wan-
neer de contactschakelaar in de stand ON/RUN wordtgezet.
 Telkens wanneer het contact wordt ingeschakeld,
wordt het ESC-systeem geactiveerd, ook wanneer dit
eerder werd uitgeschakeld.
 Het ESC-systeem maakt zoemende of klikkende ge-
luiden wanneer het actief is. Dit is normaal. De gelui-
den houden op wanneer ESC inactief wordt na de
manoeuvre die de activering van het ESC-systeem
heeft veroorzaakt.
4. Controlelampje richtingaanwijzersHet linker- of rechterpijltje knippert gelijktijdig
met de overeenkomstige richtingaanwijzerlampjes
vóór en achter als de richtingaanwijzerschakelaar
wordt bediend. (Raadpleeg "Verlichting" in "Uw auto"
voor meer informatie.) OPMERKING:
 Er klinkt een geluidssignaal als de auto verder dan
1,6 km rijdt met één van de richtingaanwijzers aan.  Als één van de richtingaanwijzers sneller knippert
dan normaal, moet u controleren of er een gloeilampje
aan de buitenkant defect is.
5. Controlelampje grootlicht
Dit lampje geeft aan dat grootlicht ingeschakeld
is. Trek de multifunctionele bedieningshendel
links op de stuurkolom naar u toe om naar dimlichten
te schakelen. (Raadpleeg "Verlichting" in "Uw auto"
voor meer informatie.)
6. Controlelampje voorste mistlampen — indien
aanwezig
Dit lampje gaat branden wanneer de mistlichten
vóór aan zijn. (Raadpleeg "Verlichting" in "Uw
auto" voor meer informatie.)
7. Weergave kilometerteller en weergave
elektronisch voertuiginformatiecentrum (EVIC)
Kilometerteller
De kilometerteller duidt aan hoeveel kilometers de
auto in totaal heeft gereden.
Display Elektronisch voertuiginformatiecentrum (EVIC)
Het Elektronisch voertuiginformatiecentrum (EVIC)
heeft een interactief scherm dat zich op het instrumen-
tenpaneel bevindt. Raadpleeg “Elektronisch voertuig-
systeem (EVIC)” in “Uw auto” voor meer informatie.
204UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

8. Parkeerlicht/Koplampen aan (ON)
waarschuwing — indien aanwezigDit lampje gaat branden wanneer het stads-
licht of de koplampen aanstaan. (Raadpleeg
"Verlichting" in "Uw auto" voor meer infor-
matie.)
9. Waarschuwingslampje voor lage
bandenspanning — indien aanwezig Alle banden, ook de reserveband (indien aan-
wezig) moeten elke maand worden gecontro-
leerd wanneer ze koud zijn en opgepompt tot
de bandenspanning die door de fabrikant
wordt aanbevolen op de bandenspanningensticker. (Als
uw voertuig banden heeft met een andere maat dan
wordt aangegeven op de bandenspanningensticker,
moet u de juiste bandenspanning voor die bandenbepalen.)
Als extra veiligheidsvoorziening is uw auto uitgerust
met een bandenspanningscontrolesysteem (TPMS), dat
ervoor zorgt dat het verklikkerlampje voor een te lage
bandenspanning gaat branden wanneer de spanning in
een of meer banden duidelijk te laag is. Als het verklik-
kerlampje voor een te lage bandenspanning gaat bran-
den, moet u dus zo snel mogelijk stoppen en uw
banden controleren en deze tot de juiste bandenspan-
ning oppompen. Als u met een ruim onvoldoende
opgepompte band rijdt, raakt de band oververhit en
kan een klapband optreden. Een te lage bandenspan-
ning verhoogt ook het brandstofverbruik, vermindert
de levensduur van de band en kan het rij- en remgedrag
van de auto nadelig beïnvloeden. Het bandenspanningscontrolesysteem is geen vervan-
ging voor een juist onderhoud van uw banden. Het is de
verantwoordelijkheid van de bestuurder om de juiste
bandenspanning te handhaven, zelfs wanneer de ban-
denspanning nog niet laag genoeg is om de bandenspan-
ningsverklikker te activeren.
Uw voertuig is ook uitgerust met een indicatielampje
voor TPMS-storingen dat aangeeft wanneer het sys-
teem niet goed werkt. Het indicatielampje voor TPMS-
storingen werkt in combinatie met het bandenspan-
ningsverklikkerlampje. Als het systeem een storing
bemerkt, knippert het verklikkerlampje ongeveer één
minuut lang en blijft daarna aanhoudend verlicht. Zo-
lang er sprake van een defect blijft, vindt deze reeks
handelingen plaats telkens als het voertuig daarna
wordt gestart. Als het foutmeldingslampje verlicht is, is
het mogelijk dat lage bandenspanning niet wordt gede-
tecteerd of gemeld. Storingen van het TPMS kunnen
optreden om verschillende redenen, waaronder de
installatie van vervangende of alternatieve banden of
wielen op het voertuig waardoor de juiste werking van
het TPMS wordt verhinderd. Controleer altijd het
verklikkerlampje voor TPMS-storingen nadat één of
meerdere banden of wielen van het voertuig zijn ver-
vangen om te verzekeren dat de vervangende of alter-
natieve banden en wielen de juiste werking van het
TPMS niet verhinderen.
205UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU- WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Het TPM-systeem is geoptimaliseerd
voor de standaard geleverde banden en
wielen. TPMS-druk en -waarschuwing
zijn ingesteld op de bandenmaat waarmee uw
auto is uitgerust . Het gebruik van vervangingson-
derdelen van een afwijkend formaat of type kan
leiden tot een onjuiste systeemwerking of sensor-
schade.Wielen van andere makelij kunnen schade
aan de sensors veroorzaken. Gebruik geen ban-
denafdichtingsmiddelen of balansgewichtjes die u
later koopt als het voertuig is uitgerust met een
TPMS omdat dit schade aan de sensors kan ver-
oorzaken. (Raadpleeg "Bandenspanning" onder
"Banden — algemene informatie" en "Banden-
spanningscontrolesysteem (TPMS)" in "Techni-
sche gegevens" voor meer informatie.)
10. Controlelampje autogordel Nadat de contactschakelaar in de stand ON/
RUN is gezet, gaat dit waarschuwingslampje ge-
durende ongeveer vier tot zes seconden bran-
den om de werking ervan te controleren. Als tijdens
deze test de autogordel voor de bestuurdersstoel
wordt losgegespt, hoort u een geluidssignaal. Als de
gordel ook na de gloeilamptest of tijdens het rijden nog
is losgegespt, gaat het waarschuwingslampje voor de
autogordel knipperen of continu branden. Raadpleeg
“Veiligheidsgordelsystemen” in “Veiligheid” voor meer
informatie. 11. Waarschuwingslampje remsysteem
Dit lampje controleert verschillende functies
van het remsysteem, zoals het remvloeistof-
peil en het aantrekken van de parkeerrem.
Als het waarschuwingslampje van het remsys-
teem gaat branden, is het mogelijk dat de handrem is
aangetrokken, het vloeistofpeil in het remvloeistofre-
servoir te laag is of dat zich een probleem voordoet in
het reservoir van het antiblokkeersysteem.
Als het lampje blijft branden wanneer de handrem niet
is aangetrokken en het remvloeistofpeil in het reservoir
van de hoofdremcilinder zich ter hoogte van het merk-
teken "FULL" bevindt, kan er sprake zijn van een
storing in het hydraulisch remcircuit of is er een pro-
bleem met de rembekrachtiging gedetecteerd door het
antiblokkeersysteem (ABS)/elektronische stabiliteits-
programma (ESP). In dat geval blijft het lampje branden
tot de oorzaak is verholpen. Als het probleem verband
houdt met de rembekrachtiging, zal de ABS-pomp
actief zijn tijdens het remmen en voelt u mogelijk een
trilling in het rempedaal.
De dubbel uitgevoerde remcircuits zorgen voor reser-
veremcapaciteit als ergens een storing optreedt in het
hydraulisch systeem. Als er in één helft van het dubbele
remsysteem een lek optreedt, geeft het remwaarschu-
wingslampje dit aan; het lampje gaat branden wanneer
het remvloeistofpeil in de hoofdremcilinder is gedaald
beneden een bepaald peil.
Het lampje blijft branden tot de oorzaak is verholpen.
206UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

OPMERKING:Het lampje kan bij het nemen van
een scherpe bocht even knipperen, doordat dan het
vloeistofpeil verandert. Laat onderhoud verrichten en
het remvloeistofpeil controleren.
Als het remsysteem defect is, moet een reparatie
direct worden uitgevoerd.
WAARSCHUWING!
Blijven doorrijden terwijl het rode waar-
schuwingslampje brandt , is gevaarlijk.
Een deel van het remsysteem kan defect zijn. De
remweg wordt dan langer. U kunt een aanrijding
krijgen. Laat de auto onmiddellijk controleren.
Auto’s die met een antiblokkeersysteem (ABS) zijn
uitgerust, beschikken ook over elektronische rem-
krachtverdeling (EBD). Wanneer EBD uitvalt, gaat het
controlelampje voor het remsysteem branden, samen
met het controlelampje voor ABS. Het ABS-systeem
moet dan onmiddellijk worden gerepareerd.
U kunt de werking van het controlelampje voor het
remsysteem controleren door de contactschakelaar
vanuit de stand OFF in de stand ON/RUN te draaien.
Het lampje moet dan ca. twee seconden lang branden.
Het lampje moet vervolgens uitgaan, tenzij de handrem
is aangetrokken of er een defect aan het remsysteem
wordt gedetecteerd. Als het lampje niet gaat branden,
moet u het systeem door een erkende dealer laten
controleren. Het lampje gaat ook branden als de handrem wordt
aangetrokken terwijl de contactschakelaar in de stand
ON/RUN staat. OPMERKING:
Dit lampje geeft dan alleen aan dat
de handrem is aangetrokken. Het geeft niet aan hoe
krachtig de handrem is aangetrokken.
12. Controlelampje antiblokkeersysteem (ABS) Dit lampje controleert het antiblokkeersys-
teem (ABS). Het lampje gaat branden wan-
neer u de contactschakelaar in de stand ON/
RUN zet en kan daarna nog vier seconden
blijven branden.
Als het ABS-lampje tijdens het rijden aan blijft of gaat
branden, wijst dit erop dat het ABS-gedeelte van het
remsysteem niet functioneert en dat onderhoud nodig
is. Het gewone remsysteem zal echter normaal functi-
oneren, zolang het remwaarschuwingslampje nietbrandt.
Wanneer het ABS-lampje brandt, moet u het remsys-
teem zo spoedig mogelijk laten controleren om weer
van de voordelen van ABS te kunnen profiteren. Con-
troleer het ABS-waarschuwingslampje regelmatig om
er zeker van te zijn dat het goed werkt. Als het lampje
niet gaat branden, laat het systeem dan door een
erkende dealer controleren. (Raadpleeg “Elektronisch
remsysteem” in “Starten en rijden” voor meer infor-
matie.)
207UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU- WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

13. Indicator brandstofvuldopDit symbool geeft de voertuigzijde aan waar
zich de brandstofvuldop bevindt.
14. Controlelampje mistlampen achter— indien
aanwezig Dit lampje gaat branden wanneer de mistlich-
ten achter aan zijn. (Raadpleeg "Achtermistlam-
pen" in "Uw auto" voor meer informatie.)
15. Indicatielampje van het beveiligingssysteem
— indien aanwezig Dit lampje zal ongeveer 16 seconden snel
knipperen terwijl het beveiligingssysteem
wordt geactiveerd en na activering van dit
systeem langzaam gaan knipperen. Het
lampje zal ook ongeveer drie seconden branden nadat
de contactschakelaar in de stand ON/RUN is gezet.
Raadpleeg “Alarmsysteem" of “Premium veiligheidssys-
teem” in “Uw auto voor meer informatie).
208UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

NOODGEVALLEN
STARTEN MET STARTKABELS
Wanneer de accu van uw auto leeg is, kan de motor
met behulp van een set startkabels en een accu in een
andere auto, of met een draagbare snellader weer
worden gestart. Bij onjuist gebruik kan het starten met
startkabels gevaarlijk zijn. Houd u dus zorgvuldig aan de
hier beschreven procedures. OPMERKING: Bij gebruik van een draagbare snella-
der moeten de door de fabrikant geleverde bedienings-
voorschriften en vereiste voorzorgmaatregelen wor-
den uitgevoerd.
Gebruik geen draagbare snellader of een
ander snellaadapparaat met een sys-
teemspanning groter dan 12 volt . Dit kan
schade aanbrengen aan accu, startmotor, dynamo
of het elektrisch systeem.
WAARSCHUWING!
Probeer het voertuig niet met behulp
van startkabels te starten wanneer de
accu bevroren is. De accu kan hierdoor open-
scheuren of exploderen, waarbij het gevaar op
persoonlijke verwondingen bestaat . VOORBEREIDING VOOR HET STARTEN
MET STARTKABELS
De accu in uw auto bevindt zich tussen de koplamp en
het linker binnenscherm. Om met hulpstartkabels te
kunnen starten, bevinden zich twee aansluitingen links
in de motorruimte. (afb. 142)
(afb. 142)
Locatie hulppolen
1 — Positieve (+) hulppool (afgedekt door beschermkap)
2 — Negatieve (-) hulppool 209
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

WAARSCHUWING!
 Pas op voor de radiatorventilator wan-
neer de motorkap omhoog staat . Als de
contactschakelaar aan staat , kan deze ventilator
op elk moment gaan draaien. Er bestaat gevaar
voor verwonding door draaiende ventilatorbla-den.
 Verwijder alle metalen sieraden zoals horloges
of armbanden die onbedoeld elektrisch contact
kunnen maken. U kunt ernstig gewond raken.
 Accu's bevatten zwavelzuur dat in uw huid en
ogen kan branden en ze produceren waterstofgas
dat ontvlambaar en explosief is. Houd open vuur
of vonken daarom altijd uit de buurt van de accu.
1. Trek de handrem aan, zet de automatische transmis- sie in de stand PARK (parkeren) en zet de contact-
schakelaar in de stand LOCK (vergrendelen).
2. Schakel de verwarming, de radio en alle overbodige stroomverbruikers uit.
3. Verwijder de beschermkap van de positieve (+)
hulppool. Druk, om de beschermkap te verwijde-
ren, de borglip in en trek de kap naar boven.
4. Wanneer u een ander voertuig auto gebruikt voor het starten met behulp van startkabels, parkeer dit
voertuig dan zo dat accu met de startkabels bereik-
baar is, trek de handrem aan en zorg ervoor dat de
contactschakelaar in de stand OFF staat.
WAARSCHUWING!
Zorg ervoor dat beide voertuigen geen
contact kunnen maken. Hierdoor kan
een massaverbinding ontstaan met mogelijk per-
soonlijk letsel als gevolg.
STARTEN MET STARTKABELS
WAARSCHUWING!
Het niet opvolgen van deze procedure
kan door een exploderende accu leiden
tot persoonlijk letsel of schade aan eigendom-
men.Het niet opvolgen van deze procedures
kan leiden tot schade aan het laadsys-
teem van het voertuig dat de starthulp
biedt , of van het voertuig met de lege accu.
1. Sluit het einde van de pluskabel (+)van de startka-
bel aan op de positieve hulppool (+)van de lege
accu.
2. Sluit het andere einde van de pluskabel (+)aan op
de pluspool (+)van de hulpaccu.
3. Sluit het einde van de massakabel (-)van de start-
kabel aan op de minpool (-)van de hulpaccu.
4. Sluit het andere einde van de massakabel (-)aan op
de negatieve hulppool (-)van het voertuig met de
lege accu.
210
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

WAARSCHUWING!
Sluit de kabel niet aan op de negatieve pool(-)van de lege accu. De vonk die
daardoor ontstaat kan de accu doen exploderen
en persoonlijk letsel veroorzaken
5. Start de motor van de auto met de hulpaccu. Laat de motor enkele minuten stationair draaien en start
dan de motor van de auto met de lege accu.
Nadat de motor is gestart moeten de startkabels in
omgekeerde volgorde worden verwijderd:
6. Koppel de negatieve (-)hulpstartkabel los van de
negatieve (-)aansluiting in de auto met de ontladen
accu.
7. Neem het andere einde van de massakabel (-)van
de startkabel los van de minpool (-)van de hul-
paccu.
8. Neem de pluskabel (+)van de startkabel los van de
pluspool (+)van de hulpaccu.
9. Neem het einde van de pluskabel (+)los van de
positieve (+)hulppool van het voertuig met de lege
accu.
10. Plaats de beschermkap weer op de positieve (+)
hulppool van het voertuig met de lege accu. Wanneer uw auto vaak met behulp van hulpstartkabels
moet worden gestart, dient u de accu en het laadsys-
teem door een erkende dealer te laten controleren.
Accessoires die u op de aansluitcontacten
kunt aansluiten, ontvangen stroom van
de accu, ook wanneer u ze niet gebruikt
(bijv. mobiele telefoons, etc .). Wanneer u deze
accessoires lang genoeg aangesloten laat , raakt
de accu zover ontladen dat de levensduur ervan
achteruitgaat en/of dat u de motor niet meer kunt
starten.
211
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

WIEL VERWISSELEN BIJ EEN LEKKE BAND
WAARSCHUWING!
 Verwissel geen wiel aan de wegzijde
van de auto terwijl de auto vlak langs de
weg staat geparkeerd. Zet de auto voor uw vei-
ligheid altijd zo ver mogelijk van het verkeer
vandaan, zodat u niet geraakt kunt worden door
een langsrijdende auto.
 Het is gevaarlijk zich onder een opgekrikte
auto te bevinden. De auto kan van de krik glijden
en zo op u vallen. U kunt dan ernstig letsel
oplopen. Zorg er daarom voor dat u met geen
enkel lichaamsdeel onder een opgekrikte auto
komt . Als u werkzaamheden onder de auto moet
uitvoeren, zet deze dan op een hefbrug.
 Start de motor niet en laat deze niet draaien
zolang de auto door een krik wordt ondersteund.
 De krik is uitsluitend bedoeld als gereedschap
om banden te verwisselen. Gebruik de krik niet
om de auto voor onderhoudswerkzaamheden
omhoog te brengen. De auto mag alleen op een
stevige en vlakke ondergrond worden opgekrikt .
Vermijd een gladde ondergrond.

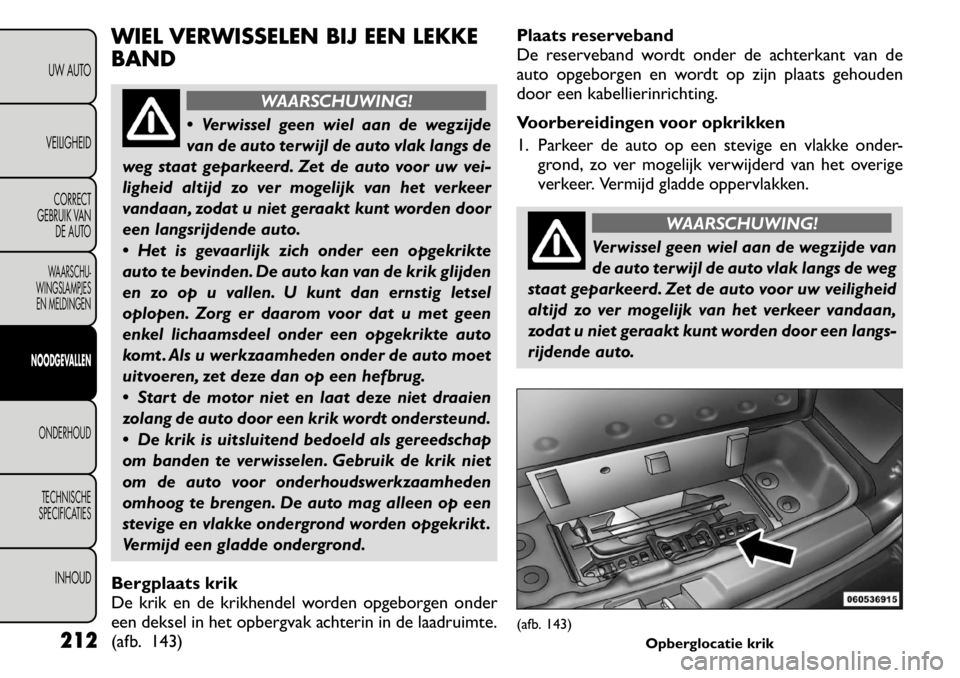

Bergplaats krik
De krik en de krikhendel worden opgeborgen onder
een deksel in het opbergvak achterin in de laadruimte.
(afb. 143) Plaats reserveband
De reserveband wordt onder de achterkant van de
auto opgeborgen en wordt op zijn plaats gehouden
door een kabellierinrichting.
Voorbereidingen voor opkrikken
1. Parkeer de auto op een stevige en vlakke onder-
grond, zo ver mogelijk verwijderd van het overige
verkeer. Vermijd gladde oppervlakken.
WAARSCHUWING!
Verwissel geen wiel aan de wegzijde van
de auto terwijl de auto vlak langs de weg
staat geparkeerd. Zet de auto voor uw veiligheid
altijd zo ver mogelijk van het verkeer vandaan,
zodat u niet geraakt kunt worden door een langs-
rijdende auto.
(afb. 143) Opberglocatie krik
212
UW AUTO
VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

2. Schakel de alarmknipperlichten in.
3. Trek de handrem aan.
4. Zet de hendel in PARK
5. Zet het contact uit (OFF).6. Blokkeer de voor- en achterkantvan het wiel schuin tegenover het
gebruikte krikpunt. Wanneer u
bijvoorbeeld het rechtervoorwiel
vervangt, blokkeert u het
linkerachterwiel.
OPMERKING: Laat geen passagiers in een auto
zitten terwijl deze wordt opgekrikt.
Reservewiel verwijderenOPMERKING: Klap bij modellen met zeven zitplaat-
sen de stoelen van de derde zitrij neer. Dan is er meer
ruimte om bij de krik en het andere gereedschap te
komen en het liermechanisme te bedienen.
1. Neem de krikonderdelen 1, 2 en 3 uit de bergplaats
en zet ze in elkaar. (afb. 144)
OPMERKING: Monteer onderdelen 2 en 3; dit doet
u door de kleine kogel aan het uiteinde van onderdeel
2 in het gaatje aan het uiteinde van onderdeel 3 aan te
brengen. Zo worden deze onderdelen aan elkaar be-
vestigd. Monteer onderdeel 1en 2 waarbij de wiel-
moerbus aan het uiteinde van onderdeel 1 naar boven
gekeerd is als het is aangebracht op onderdeel 2. Dat
maakt het makkelijker om het geheel te draaien als u
het liermechanisme bedient. 2. Breng de in elkaar gezette krikhendel aan op de
lieraandrijfmoer die zich in de bergplaats voor de
krik bevindt. Draai de krikhendel naar links tot de
reserveband op de grond rust met voldoende spe-
ling in de kabel om de reserveband van zijn plaats
onder het voertuig te trekken.
Het liermechanisme mag alleen worden
gebruikt met de krikhendel. Het gebruik
van een pneumatische moersleutel of an-
der elektrisch gereedschap wordt afgeraden en
kan de lier beschadigen.
3. Trek de reserveband van zijn plaats onder het voer- tuig en zet deze rechtop zodat het loopvlak van de
band op de grond rust.
(afb. 144) Het reservewiel ophijsen of laten zakken 213
UW AUTO VEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD
