FIAT FREEMONT 2012 Instrukcja obsługi (in Polish)

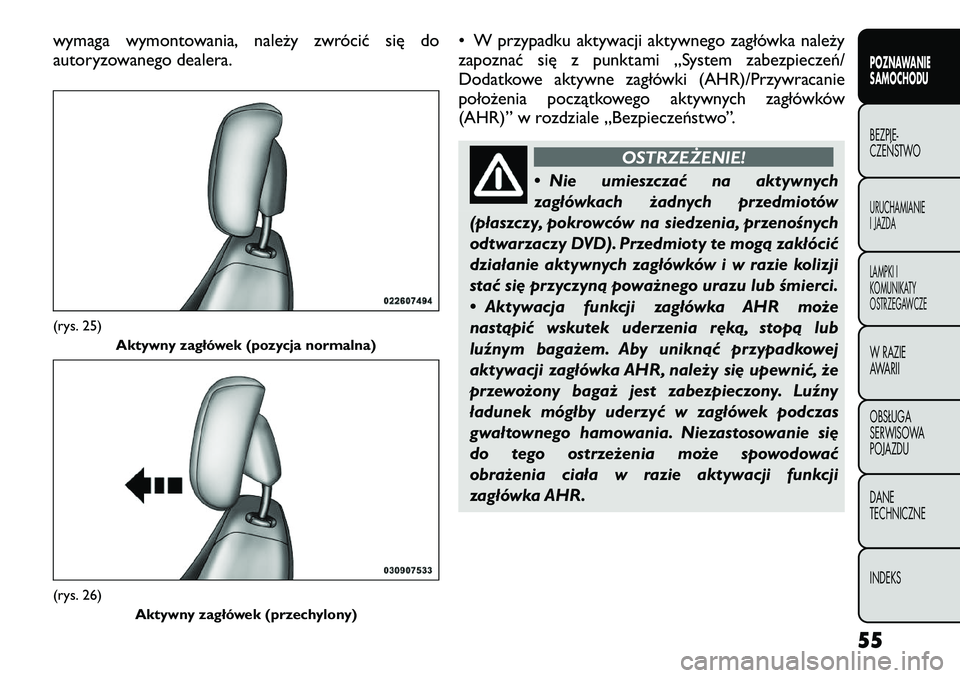

wymaga wymontowania, należy zwrócić się do
autoryzowanego dealera.• W przypadku aktywacji aktywnego zagłówka należy
zapoznać się z punktami „System zabezpieczeń/
Dodatkowe aktywne zagłówki (AHR)/Przywracanie
położenia początkowego aktywnych zagłówków
(AHR)” w rozdziale „Bezpieczeństwo”.
OSTRZEŻENIE!
• Nie umieszczać na aktywnych
zagłówkach żadnych przedmiotów
(płaszczy, pokrowców na siedzenia, przenośnych
odtwarzaczy DVD). Przedmioty te mogą zakłócić
działanie aktywnych zagłówków i w razie kolizji
stać się przyczyną poważnego urazu lub śmierci.
• Aktywacja funkcji zagłówka AHR może
nastąpić wskutek uderzenia ręką, stopą lub
luźnym bagażem. Aby uniknąć przypadkowej
aktywacji zagłówka AHR, należy się upewnić, że
przewożony bagaż jest zabezpieczony. Luźny
ładunek mógłby uderzyć w zagłówek podczas
gwałtownego hamowania. Niezastosowanie się
do tego ostrzeżenia może spowodować
obrażenia ciała w razie aktywacji funkcji
zagłówka AHR.
(rys. 25) Aktywny zagłówek (pozycja normalna)(rys. 26)
Aktywny zagłówek (przechylony)
55
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

Zagłówki — drugi rząd siedzeń
Tylne siedzenia są wyposażone w regulowane zagłówki.
Aby podnieść zagłówek, należy go pociągnąć w górę. W
celu obniżenia zagłówka należy nacisnąć przycisk
umieszczony u jego podstawy i popchnąć zagłówek
w dół. (rys. 27)
INFORMACJA:
• Zagłówki można wymontować wyłącznie w celu
przeprowadzenia naprawy i może to zrobić tylko
wykwalifikowany mechanik. Jeśli któryś z zagłówków
wymaga wymontowania, należy zwrócić się do
autoryzowanego dealera.
• Informacja dotycząca prawidłowego poprowadzenia
paska mocującego fotelik dziecięcy została zawartaw punkcie „System zabezpieczeń” w rozdziale
„Bezpieczeństwo”.
OSTRZEŻENIE!
Jazda bez zagłówków lub
z nieprawidłowo wyregulowanymi
zagłówkami grozi poważnymi obrażeniami lub
śmiercią w razie wypadku. Przed uruchomieniem
samochodu należy sprawdzić zagłówki. Nie
wolno ich regulować w czasie jazdy.
TRZECI RZĄD SIEDZEŃ (wersje
siedmioosobowe)
Te zagłówki nie podlegają regulacji. Nie można ich też
wymontować. Można je jednak złożyć do przodu, gdy
nie są używane przez pasażerów.
OSTRZEŻENIE!
W siedzeniu w trzecim rzędzie nie
można siedzieć bez wyciągniętego
i unieruchomionego zagłówka. Niezastosowanie
się do tego ostrzeżenia grozi obrażeniami ciała
pasażerów w razie kolizji.
SIEDZENIA W DRUGIM RZĘDZIE
DZIELONE W PROPORCJI 60/40
W celu uzyskania dodatkowej przestrzeni ładunkowej
każde siedzenie w drugim rzędzie można złożyć na
płasko. Ta funkcja umożliwia powiększenie przedziału
(rys. 27) Przycisk regulacyjny
56
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

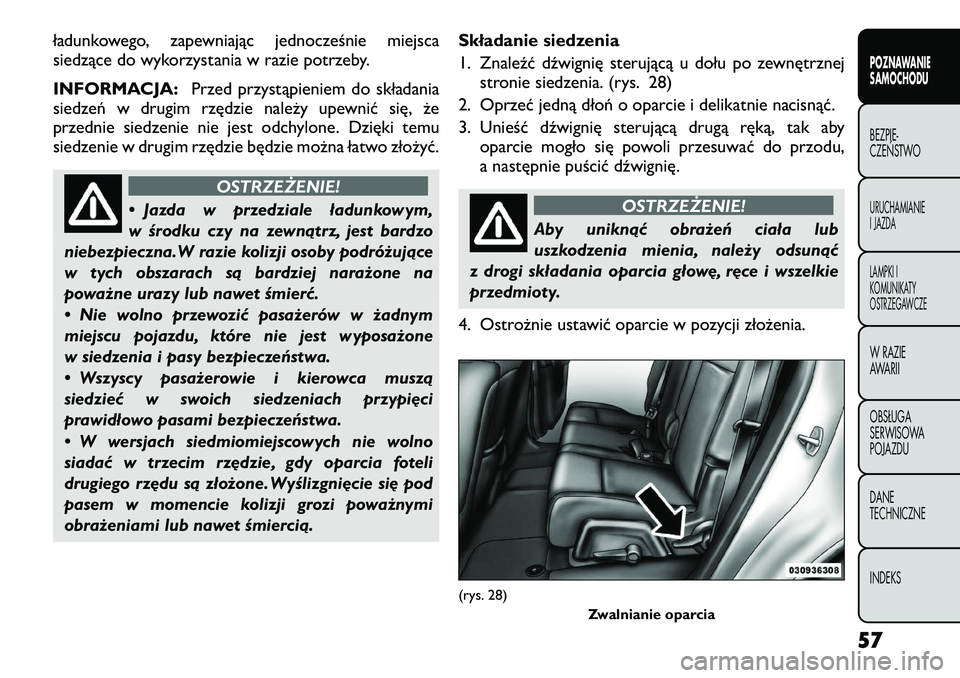

ładunkowego, zapewniając jednocześnie miejsca
siedzące do wykorzystania w razie potrzeby.
INFORMACJA:Przed przystąpieniem do składania
siedzeń w drugim rzędzie należy upewnić się, że
przednie siedzenie nie jest odchylone. Dzięki temu
siedzenie w drugim rzędzie będzie można łatwo złożyć.
OSTRZEŻENIE!
• Jazda w przedziale ładunkowym,
w środku czy na zewnątrz, jest bardzo
niebezpieczna.W razie kolizji osoby podróżujące
w tych obszarach są bardziej narażone na
poważne urazy lub nawet śmierć.
• Nie wolno przewozić pasażerów w żadnym
miejscu pojazdu, które nie jest wyposażone
w siedzenia i pasy bezpieczeństwa.
• Wszyscy pasażerowie i kierowca muszą
siedzieć w swoich siedzeniach przypięci
prawidłowo pasami bezpieczeństwa.
• W wersjach siedmiomiejscowych nie wolno
siadać w trzecim rzędzie, gdy oparcia foteli
drugiego rzędu są złożone. Wyślizgnięcie się pod
pasem w momencie kolizji grozi poważnymi
obrażeniami lub nawet śmiercią. Składanie siedzenia
1. Znaleźć dźwignię sterującą u dołu po zewnętrznej
stronie siedzenia. (rys. 28)
2. Oprzeć jedną dłoń o oparcie i delikatnie nacisnąć.
3. Unieść dźwignię sterującą drugą ręką, tak aby oparcie mogło się powoli przesuwać do przodu,
a następnie puścić dźwignię.
OSTRZEŻENIE!
Aby uniknąć obrażeń ciała lub
uszkodzenia mienia, należy odsunąć
z drogi składania oparcia głowę, ręce i wszelkie
przedmioty.
4. Ostrożnie ustawić oparcie w pozycji złożenia.
(rys. 28) Zwalnianie oparcia
57
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

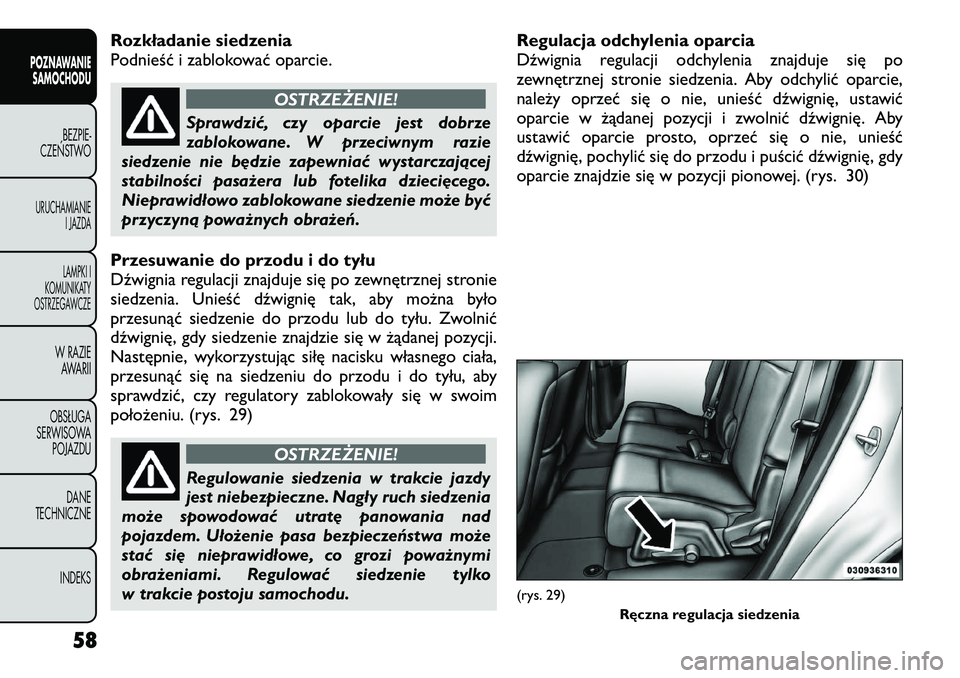

Rozkładanie siedzenia
Podnieść i zablokować oparcie.
OSTRZEŻENIE!
Sprawdzić, czy oparcie jest dobrze
zablokowane. W przeciwnym razie
siedzenie nie będzie zapewniać wystarczającej
stabilności pasażera lub fotelika dziecięcego.
Nieprawidłowo zablokowane siedzenie może być
przyczyną poważnych obrażeń.
Przesuwanie do przodu i do tyłu
Dźwignia regulacji znajduje się po zewnętrznej stronie
siedzenia. Unieść dźwignię tak, aby można było
przesunąć siedzenie do przodu lub do tyłu. Zwolnić
dźwignię, gdy siedzenie znajdzie się w żądanej pozycji.
Następnie, wykorzystując siłę nacisku własnego ciała,
przesunąć się na siedzeniu do przodu i do tyłu, aby
sprawdzić, czy regulatory zablokowały się w swoim
położeniu. (rys. 29)
OSTRZEŻENIE!
Regulowanie siedzenia w trakcie jazdy
jest niebezpieczne. Nagły ruch siedzenia
może spowodować utratę panowania nad
pojazdem. Ułożenie pasa bezpieczeństwa może
stać się nieprawidłowe, co grozi poważnymi
obrażeniami. Regulować siedzenie tylko
w trakcie postoju samochodu. Regulacja odchylenia oparcia
Dźwignia regulacji odchylenia znajduje się po
zewnętrznej stronie siedzenia. Aby odchylić oparcie,
należy oprzeć się o nie, unieść dźwignię, ustawić
oparcie w żądanej pozycji i zwolnić dźwignię. Aby
ustawić oparcie prosto, oprzeć się o nie, unieść
dźwignię, pochylić się do przodu i puścić dźwignię, gdy
oparcie znajdzie się w pozycji pionowej. (rys. 30)
(rys. 29)
Ręczna regulacja siedzenia
58
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

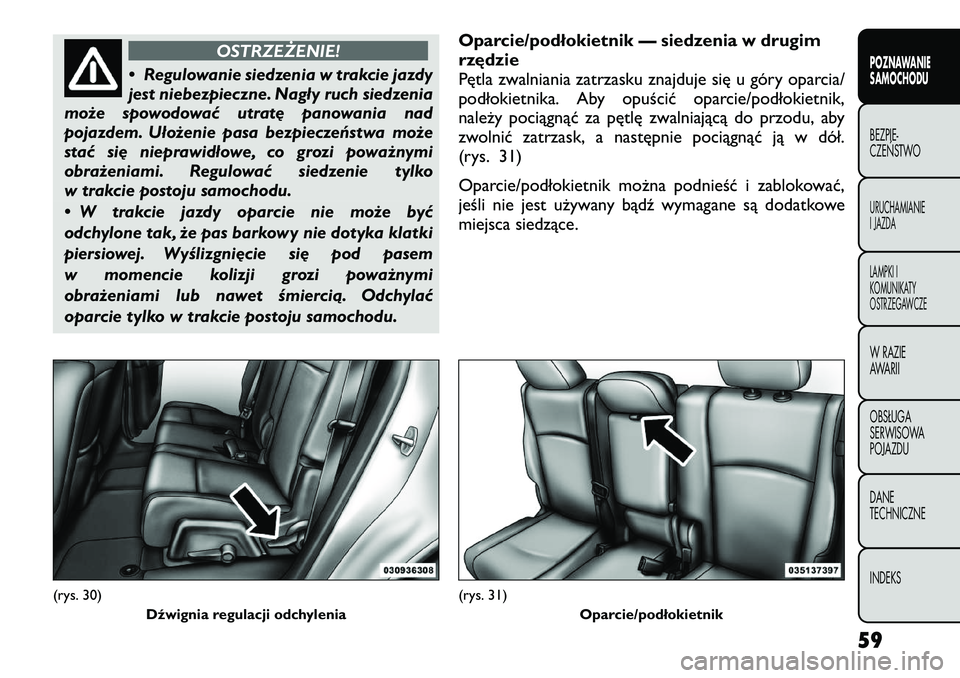

OSTRZEŻENIE!
• Regulowanie siedzenia w trakcie jazdy
jest niebezpieczne. Nagły ruch siedzenia
może spowodować utratę panowania nad
pojazdem. Ułożenie pasa bezpieczeństwa może
stać się nieprawidłowe, co grozi poważnymi
obrażeniami. Regulować siedzenie tylko
w trakcie postoju samochodu.
• W trakcie jazdy oparcie nie może być
odchylone tak, że pas barkowy nie dotyka klatki
piersiowej. Wyślizgnięcie się pod pasem
w momencie kolizji grozi poważnymi
obrażeniami lub nawet śmiercią. Odchylać
oparcie tylko w trakcie postoju samochodu. Oparcie/podłokietnik — siedzenia w drugim
rzędzie
Pętla zwalniania zatrzasku znajduje się u góry oparcia/
podłokietnika. Aby opuścić oparcie/podłokietnik,
należy pociągnąć za pętlę zwalniającą do przodu, aby
zwolnić zatrzask, a następnie pociągnąć ją w dół.
(rys. 31)
Oparcie/podłokietnik można podnieść i zablokować,
jeśli nie jest używany bądź wymagane są dodatkowe
miejsca siedzące.
(rys. 30)
Dźwignia regulacji odchylenia
(rys. 31) Oparcie/podłokietnik
59
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

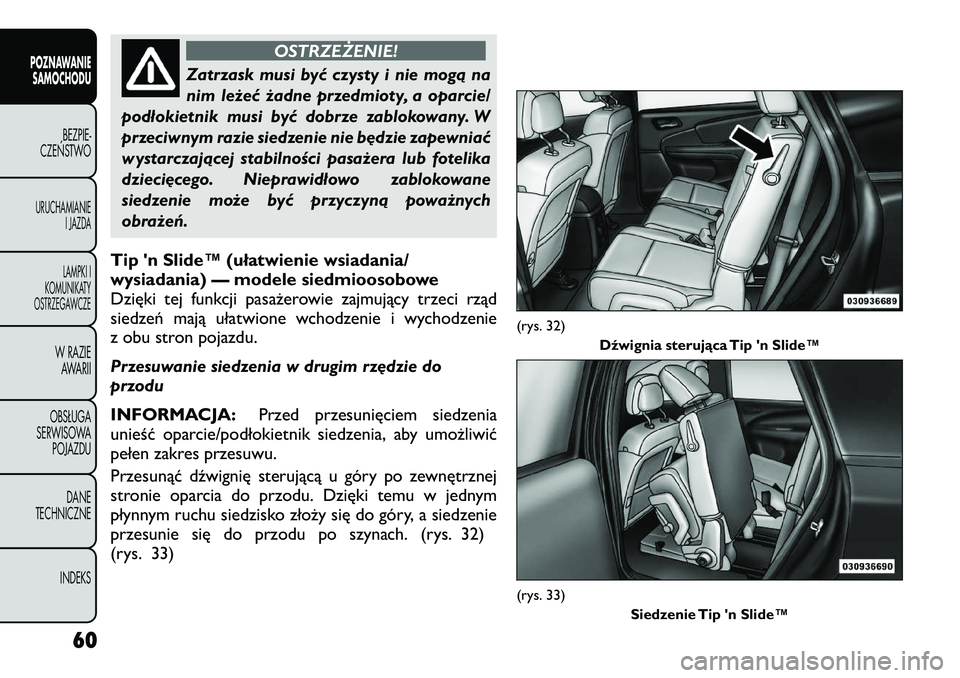

OSTRZEŻENIE!
Zatrzask musi być czysty i nie mogą na
nim leżeć żadne przedmioty, a oparcie/
podłokietnik musi być dobrze zablokowany. W
przeciwnym razie siedzenie nie będzie zapewniać
wystarczającej stabilności pasażera lub fotelika
dziecięcego. Nieprawidłowo zablokowane
siedzenie może być przyczyną poważnych
obrażeń.
Tip 'n Slide™ (ułatwienie wsiadania/
wysiadania) — modele siedmioosobowe
Dzięki tej funkcji pasażerowie zajmujący trzeci rząd
siedzeń mają ułatwione wchodzenie i wychodzenie
z obu stron pojazdu.
Przesuwanie siedzenia w drugim rzędzie do
przodu
INFORMACJA: Przed przesunięciem siedzenia
unieść oparcie/podłokietnik siedzenia, aby umożliwić
pełen zakres przesuwu.
Przesunąć dźwignię sterującą u góry po zewnętrznej
stronie oparcia do przodu. Dzięki temu w jednym
płynnym ruchu siedzisko złoży się do góry, a siedzenie
przesunie się do przodu po szynach. (rys. 32)
(rys. 33)
(rys. 32) Dźwignia sterująca Tip 'n Slide™(rys. 33)
Siedzenie Tip 'n Slide™
60
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

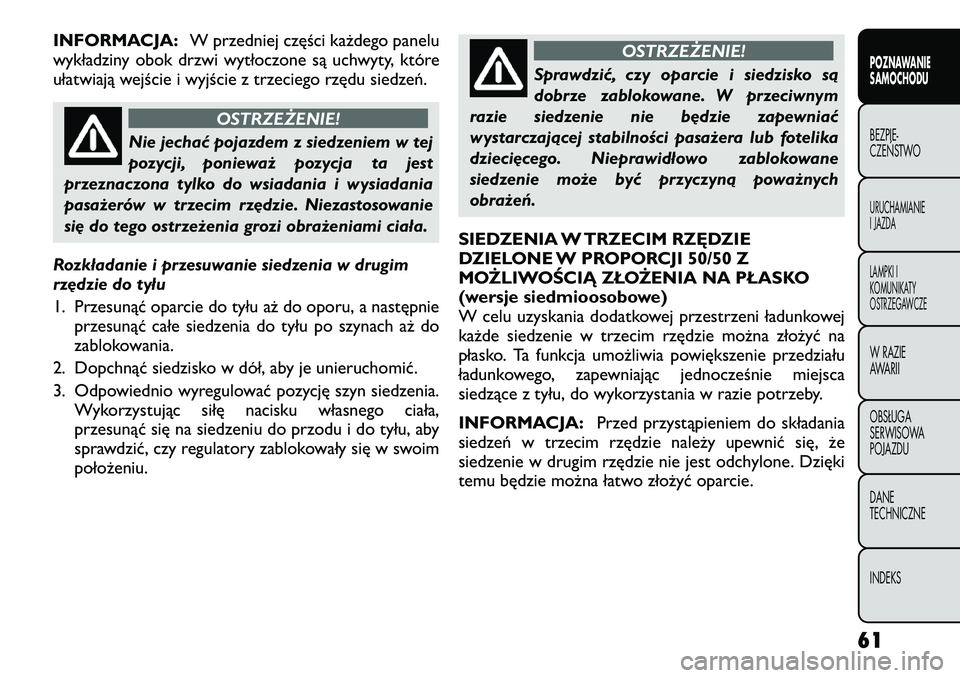

INFORMACJA:W przedniej części każdego panelu
wykładziny obok drzwi wytłoczone są uchwyty, które
ułatwiają wejście i wyjście z trzeciego rzędu siedzeń.
OSTRZEŻENIE!
Nie jechać pojazdem z siedzeniem w tej
pozycji, ponieważ pozycja ta jest
przeznaczona tylko do wsiadania i wysiadania
pasażerów w trzecim rzędzie. Niezastosowanie
się do tego ostrzeżenia grozi obrażeniami ciała.
Rozkładanie i przesuwanie siedzenia w drugim
rzędzie do tyłu
1. Przesunąć oparcie do tyłu aż do oporu, a następnie przesunąć całe siedzenia do tyłu po szynach aż do
zablokowania.
2. Dopchnąć siedzisko w dół, aby je unieruchomić.
3. Odpowiednio wyregulować pozycję szyn siedzenia. Wykorzystując siłę nacisku własnego ciała,
przesunąć się na siedzeniu do przodu i do tyłu, aby
sprawdzić, czy regulatory zablokowały się w swoimpołożeniu.
OSTRZEŻENIE!
Sprawdzić, czy oparcie i siedzisko są
dobrze zablokowane. W przeciwnym
razie siedzenie nie będzie zapewniać
wystarczającej stabilności pasażera lub fotelika
dziecięcego. Nieprawidłowo zablokowane
siedzenie może być przyczyną poważnych
obrażeń.
SIEDZENIA W TRZECIM RZĘDZIE
DZIELONE W PROPORCJI 50/50 Z
MOŻLIWOŚCIĄ ZŁOŻENIA NA PŁASKO
(wersje siedmioosobowe)
W celu uzyskania dodatkowej przestrzeni ładunkowej
każde siedzenie w trzecim rzędzie można złożyć na
płasko. Ta funkcja umożliwia powiększenie przedziału
ładunkowego, zapewniając jednocześnie miejsca
siedzące z tyłu, do wykorzystania w razie potrzeby.
INFORMACJA: Przed przystąpieniem do składania
siedzeń w trzecim rzędzie należy upewnić się, że
siedzenie w drugim rzędzie nie jest odchylone. Dzięki
temu będzie można łatwo złożyć oparcie.
61
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

Składanie oparcia
Pociągnąć do góry za pętlę zwalniania zatrzasku, która
znajduje się u góry oparcia, popchnąć oparcie lekko do
przodu, po czym puścić pętlę. Następnie kontynuować
przesuwanie oparcia do przodu. W trakcie
przesuwania oparcia do przodu zagłówki złożą się
automatycznie. (rys. 34)Rozkładanie oparcia
Chwycić za pętlę paska pomocniczego w oparciu
i pociągnąć do siebie, aby podnieść oparcie. Podnosić
oparcie aż do zablokowania. Podnieść zagłówek aż do
zablokowania. (rys. 35)
Oparcie można też zablokować w pozycji odchylenia.
W tym celu należy pociągnąć do góry za pętlę
zwalniania zatrzasku, która znajduje się u góry oparcia,
odchylić oparcie i puścić dźwignię zwalniającą.(rys. 34)
Zwalnianie oparcia
(rys. 35) Pasek pomocniczy
62
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

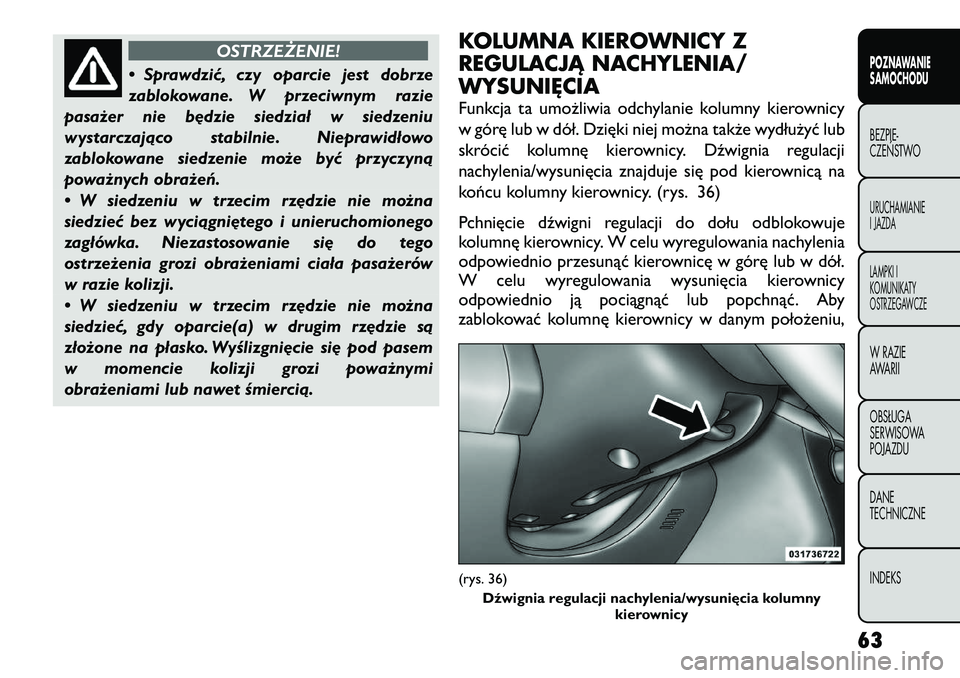

OSTRZEŻENIE!
• Sprawdzić, czy oparcie jest dobrze
zablokowane. W przeciwnym razie
pasażer nie będzie siedział w siedzeniu
wystarczająco stabilnie. Nieprawidłowo
zablokowane siedzenie może być przyczyną
poważnych obrażeń.
• W siedzeniu w trzecim rzędzie nie można
siedzieć bez wyciągniętego i unieruchomionego
zagłówka. Niezastosowanie się do tego
ostrzeżenia grozi obrażeniami ciała pasażerów
w razie kolizji.
• W siedzeniu w trzecim rzędzie nie można
siedzieć, gdy oparcie(a) w drugim rzędzie są
złożone na płasko. Wyślizgnięcie się pod pasem
w momencie kolizji grozi poważnymi
obrażeniami lub nawet śmiercią. KOLUMNA KIEROWNICY Z
REGULACJĄ NACHYLENIA/WYSUNIĘCIA
Funkcja ta umożliwia odchylanie kolumny kierownicy
w górę lub w dół. Dzięki niej można także wydłużyć lub
skrócić kolumnę kierownicy. Dźwignia regulacji
nachylenia/wysunięcia znajduje się pod kierownicą na
końcu kolumny kierownicy. (rys. 36)
Pchnięcie dźwigni regulacji do dołu odblokowuje
kolumnę kierownicy. W celu wyregulowania nachylenia
odpowiednio przesunąć kierownicę w górę lub w dół.
W celu wyregulowania wysunięcia kierownicy
odpowiednio ją pociągnąć lub popchnąć. Aby
zablokować kolumnę kierownicy w danym położeniu,
(rys. 36)
Dźwignia regulacji nachylenia/wysunięcia kolumny kierownicy
63
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

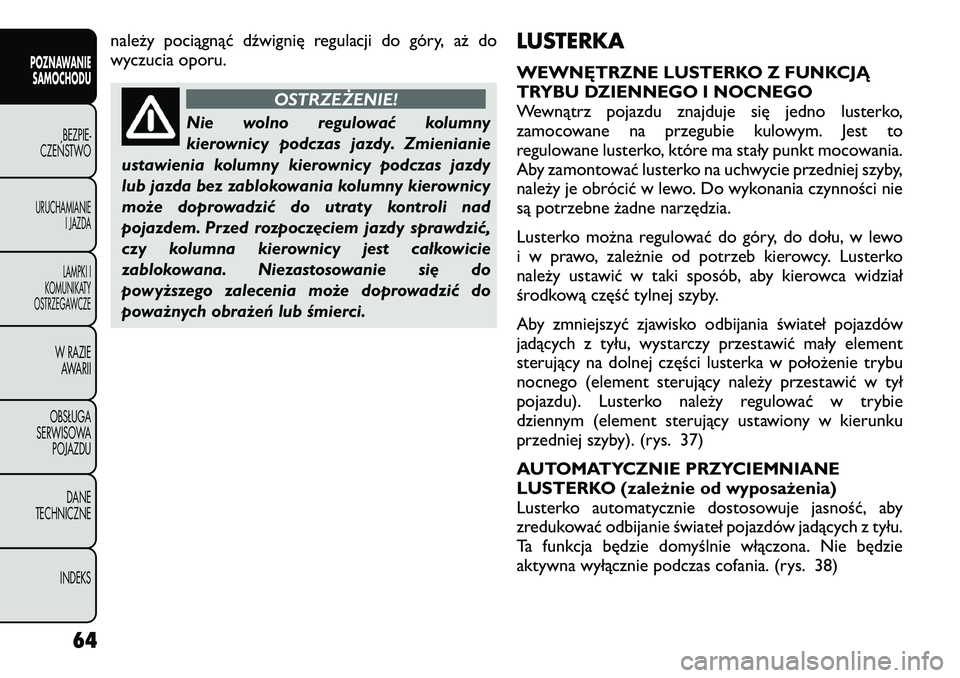

należy pociągnąć dźwignię regulacji do góry, aż do
wyczucia oporu.
OSTRZEŻENIE!
Nie wolno regulować kolumny
kierownicy podczas jazdy. Zmienianie
ustawienia kolumny kierownicy podczas jazdy
lub jazda bez zablokowania kolumny kierownicy
może doprowadzić do utraty kontroli nad
pojazdem. Przed rozpoczęciem jazdy sprawdzić,
czy kolumna kierownicy jest całkowicie
zablokowana. Niezastosowanie się do
powyższego zalecenia może doprowadzić do
poważnych obrażeń lub śmierci. LUSTERKA
WEWNĘTRZNE LUSTERKO Z FUNKCJĄ
TRYBU DZIENNEGO I NOCNEGO
Wewnątrz pojazdu znajduje się jedno lusterko,
zamocowane na przegubie kulowym. Jest to
regulowane lusterko, które ma stały punkt mocowania.
Aby zamontować lusterko na uchwycie przedniej szyby,
należy je obrócić w lewo. Do wykonania czynności nie
są potrzebne żadne narzędzia.
Lusterko można regulować do góry, do dołu, w lewo
i w prawo, zależnie od potrzeb kierowcy. Lusterko
należy ustawić w taki sposób, aby kierowca widział
środkową część tylnej szyby.
Aby zmniejszyć zjawisko odbijania świateł pojazdów
jadących z tyłu, wystarczy przestawić mały element
sterujący na dolnej części lusterka w położenie trybu
nocnego (element sterujący należy przestawić w tył
pojazdu). Lusterko należy regulować w trybie
dziennym (element sterujący ustawiony w kierunku
przedniej szyby). (rys. 37)
AUTOMATYCZNIE PRZYCIEMNIANE
LUSTERKO (zależnie od wyposażenia)
Lusterko automatycznie dostosowuje jasność, aby
zredukować odbijanie świateł pojazdów jadących z tyłu.
Ta funkcja będzie domyślnie włączona. Nie będzie
aktywna wyłącznie podczas cofania. (rys. 38)
64
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
