FIAT FULLBACK 2017 Betriebsanleitung (in German)

Meilen in Tausend12,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer in Tausend oder20 40 60 80 100 120 140 160 180 200
Jahre12345678910

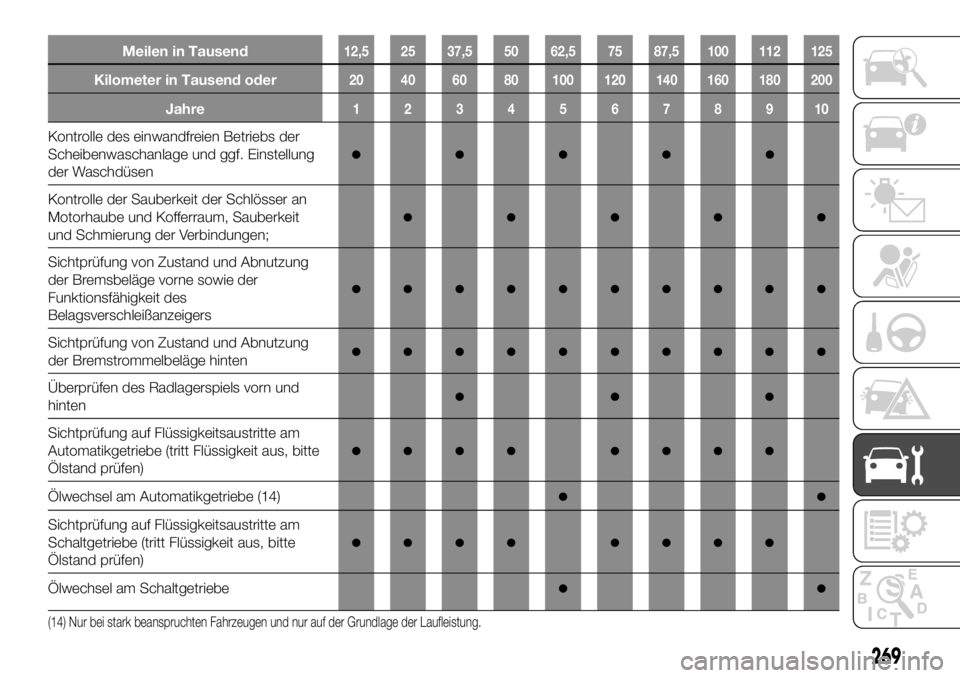

Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung
der Waschdüsen
●●●●●
Kontrolle der Sauberkeit der Schlösser an
Motorhaube und Kofferraum, Sauberkeit
und Schmierung der Verbindungen;
●●●●●
Sichtprüfung von Zustand und Abnutzung
der Bremsbeläge vorne sowie der
Funktionsfähigkeit des
Belagsverschleißanzeigers
●●●●●●●●●●
Sichtprüfung von Zustand und Abnutzung
der Bremstrommelbeläge hinten●●●●●●●●●●
Überprüfen des Radlagerspiels vorn und
hinten●●●
Sichtprüfung auf Flüssigkeitsaustritte am
Automatikgetriebe (tritt Flüssigkeit aus, bitte
Ölstand prüfen)
●●●● ●●●●
Ölwechsel am Automatikgetriebe (14)●●
Sichtprüfung auf Flüssigkeitsaustritte am
Schaltgetriebe (tritt Flüssigkeit aus, bitte
Ölstand prüfen)
●●●● ●●●●
Ölwechsel am Schaltgetriebe●●
(14) Nur bei stark beanspruchten Fahrzeugen und nur auf der Grundlage der Laufleistung.
269

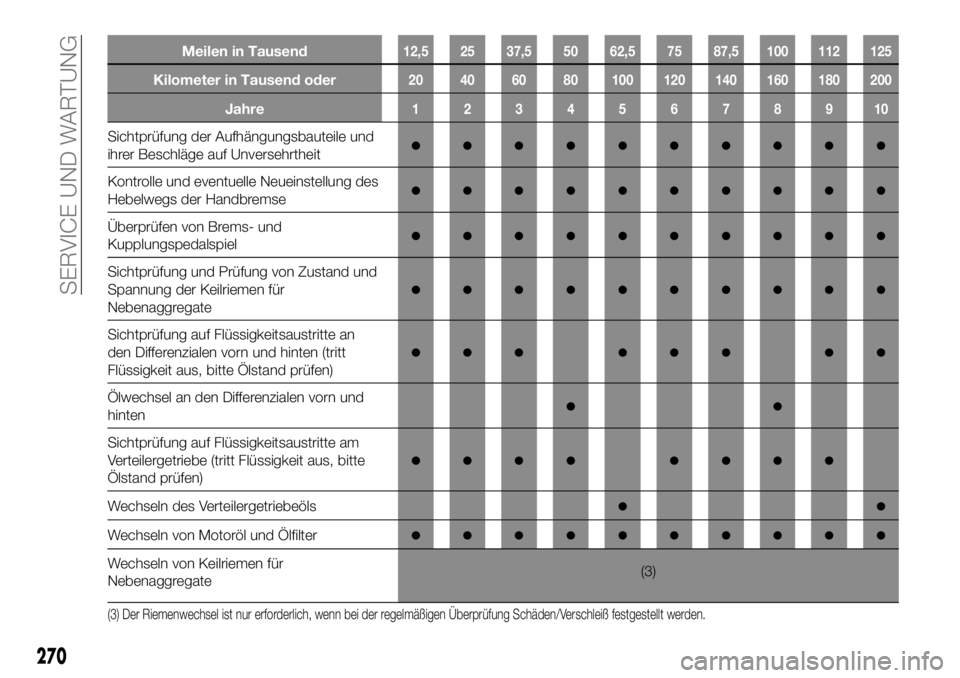

Meilen in Tausend12,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer in Tausend oder20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Sichtprüfung der Aufhängungsbauteile und
ihrer Beschläge auf Unversehrtheit●●●●●●●●●●
Kontrolle und eventuelle Neueinstellung des
Hebelwegs der Handbremse●●●●●●●●●●
Überprüfen von Brems- und
Kupplungspedalspiel●●●●●●●●●●
Sichtprüfung und Prüfung von Zustand und
Spannung der Keilriemen für
Nebenaggregate
●●●●●●●●●●
Sichtprüfung auf Flüssigkeitsaustritte an
den Differenzialen vorn und hinten (tritt
Flüssigkeit aus, bitte Ölstand prüfen)
●●● ●●● ●●
Ölwechsel an den Differenzialen vorn und
hinten●●
Sichtprüfung auf Flüssigkeitsaustritte am
Verteilergetriebe (tritt Flüssigkeit aus, bitte
Ölstand prüfen)
●●●● ●●●●
Wechseln des Verteilergetriebeöls●●
Wechseln von Motoröl und Ölfilter●●●●●●●●●●
Wechseln von Keilriemen für
Nebenaggregate(3)
(3) Der Riemenwechsel ist nur erforderlich, wenn bei der regelmäßigen Überprüfung Schäden/Verschleiß festgestellt werden.
270
SERVICE UND WARTUNG

Meilen in Tausend12,5 25 37,5 50 62,5 75 87,5 100 112 125
Kilometer in Tausend oder20 40 60 80 100 120 140 160 180 200
Jahre12345678910

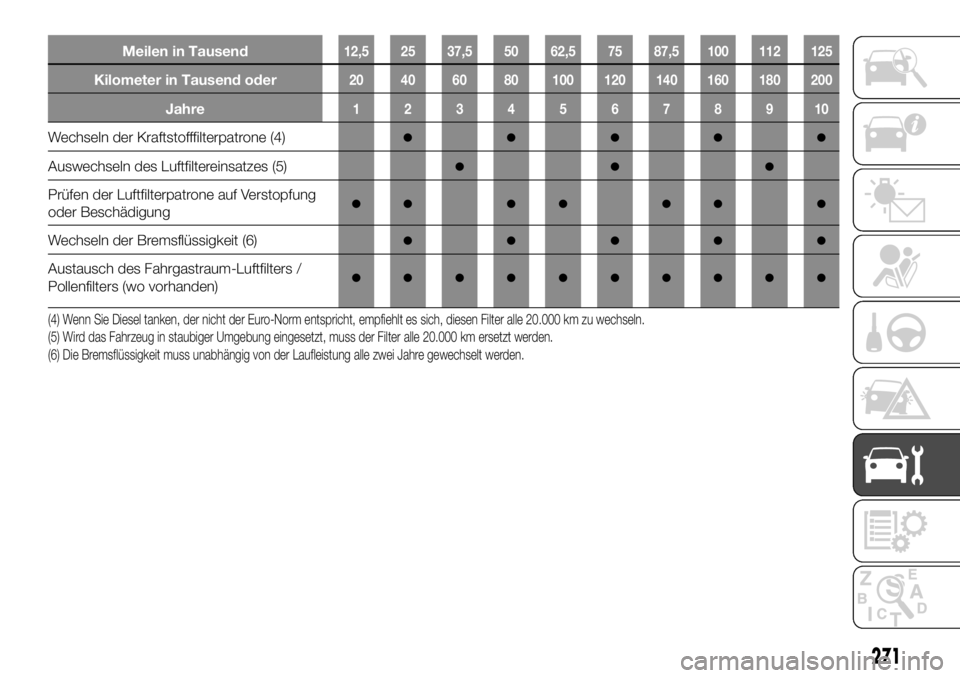

Wechseln der Kraftstofffilterpatrone (4)●●●●●
Auswechseln des Luftfiltereinsatzes (5)●●●
Prüfen der Luftfilterpatrone auf Verstopfung
oder Beschädigung●● ●● ●● ●
Wechseln der Bremsflüssigkeit (6)●●●●●
Austausch des Fahrgastraum-Luftfilters /
Pollenfilters (wo vorhanden)●●●●●●●●●●
(4) Wenn Sie Diesel tanken, der nicht der Euro-Norm entspricht, empfiehlt es sich, diesen Filter alle 20.000 km zu wechseln.
(5) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(6) Die Bremsflüssigkeit muss unabhängig von der Laufleistung alle zwei Jahre gewechselt werden.
271

REGELMÄSSIGE
PRÜFUNGEN
Prüfen Sie vor längeren Fahrten
Folgendes und beheben Sie etwaige
Probleme:
Motorkühlmittelstand
Bremsflüssigkeitsstand
Füllstand der
Scheibenwaschflüssigkeit
Funktionsfähigkeit des
Beleuchtungssystems (Scheinwerfer,
Blinker, Warnblinker usw.)
Reifendruck und -zustand
Spureinstellung
Funktionsfähigkeit der
Frontscheibenwisch-/-waschanlage
sowie Position/Abnutzung von
Wischblättern an Front- und
Heckscheibe
Damit das Fahrzeug immer
einsatzbereit und gut gewartet ist,
sollten Sie die Prüfungen oben
unbedingt regelmäßig ausführen (etwa
alle 1000 km) sowie darüber hinaus
regelmäßig den Motorölstand prüfen
und gegebenenfalls nachfüllen (etwa
alle 3000 km).

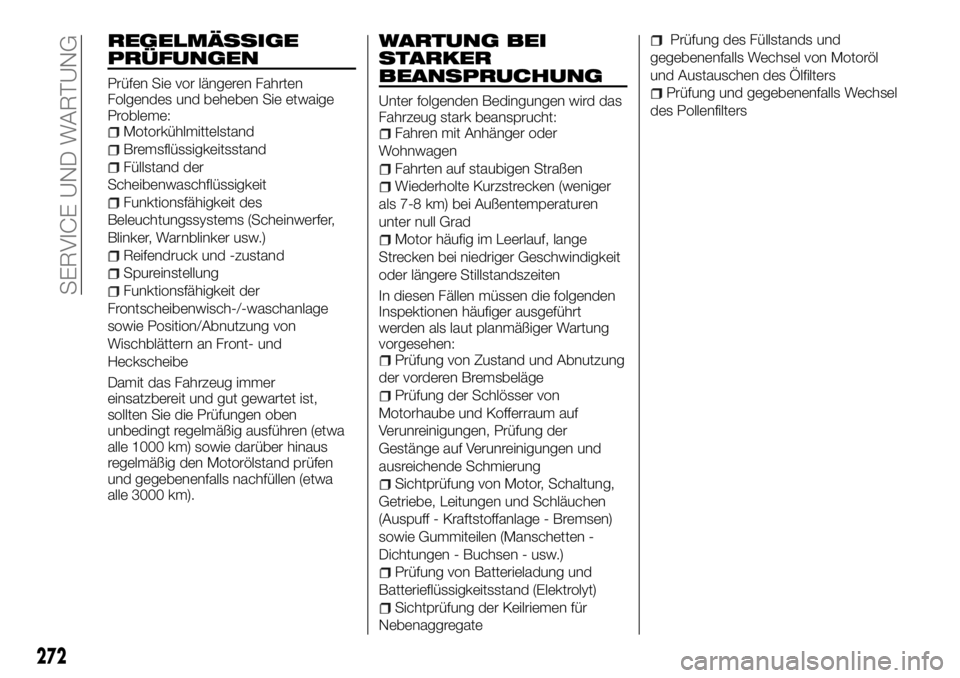

WARTUNG BEI
STARKER
BEANSPRUCHUNG
Unter folgenden Bedingungen wird das
Fahrzeug stark beansprucht:
Fahren mit Anhänger oder
Wohnwagen
Fahrten auf staubigen Straßen
Wiederholte Kurzstrecken (weniger
als 7-8 km) bei Außentemperaturen
unter null Grad
Motor häufig im Leerlauf, lange
Strecken bei niedriger Geschwindigkeit
oder längere Stillstandszeiten
In diesen Fällen müssen die folgenden
Inspektionen häufiger ausgeführt
werden als laut planmäßiger Wartung
vorgesehen:
Prüfung von Zustand und Abnutzung
der vorderen Bremsbeläge
Prüfung der Schlösser von
Motorhaube und Kofferraum auf
Verunreinigungen, Prüfung der
Gestänge auf Verunreinigungen und
ausreichende Schmierung
Sichtprüfung von Motor, Schaltung,
Getriebe, Leitungen und Schläuchen
(Auspuff - Kraftstoffanlage - Bremsen)
sowie Gummiteilen (Manschetten -
Dichtungen - Buchsen - usw.)
Prüfung von Batterieladung und
Batterieflüssigkeitsstand (Elektrolyt)
Sichtprüfung der Keilriemen für
Nebenaggregate
Prüfung des Füllstands und
gegebenenfalls Wechsel von Motoröl
und Austauschen des Ölfilters
Prüfung und gegebenenfalls Wechsel
des Pollenfilters
272
SERVICE UND WARTUNG

PRÜFEN DER FÜLLSTÄNDE

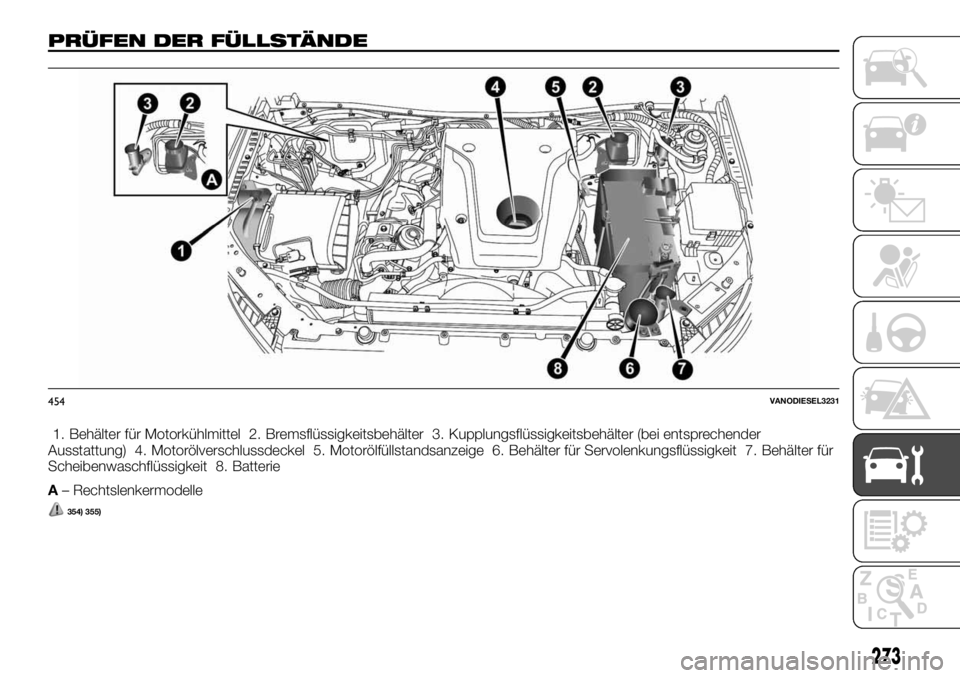

1. Behälter für Motorkühlmittel 2. Bremsflüssigkeitsbehälter 3. Kupplungsflüssigkeitsbehälter (bei entsprechender
Ausstattung) 4. Motorölverschlussdeckel 5. Motorölfüllstandsanzeige 6. Behälter für Servolenkungsflüssigkeit 7. Behälter für
Scheibenwaschflüssigkeit 8. Batterie
A– Rechtslenkermodelle
354) 355)
454VANODIESEL3231
273

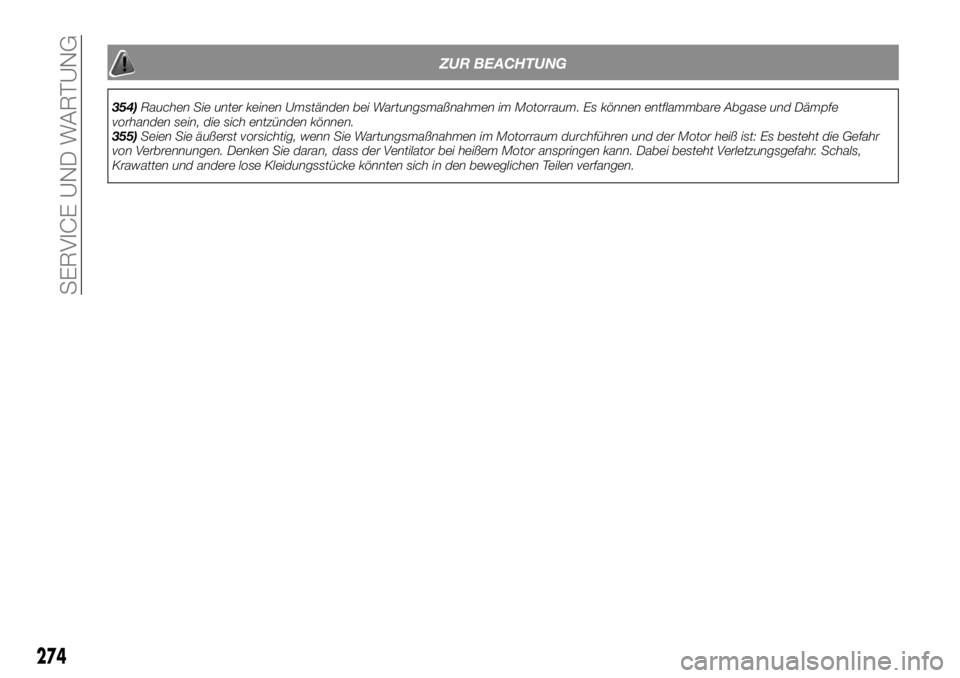

ZUR BEACHTUNG
354)Rauchen Sie unter keinen Umständen bei Wartungsmaßnahmen im Motorraum. Es können entflammbare Abgase und Dämpfe
vorhanden sein, die sich entzünden können.
355)Seien Sie äußerst vorsichtig, wenn Sie Wartungsmaßnahmen im Motorraum durchführen und der Motor heiß ist: Es besteht die Gefahr
von Verbrennungen. Denken Sie daran, dass der Ventilator bei heißem Motor anspringen kann. Dabei besteht Verletzungsgefahr. Schals,
Krawatten und andere lose Kleidungsstücke könnten sich in den beweglichen Teilen verfangen.
274
SERVICE UND WARTUNG

KATALYSATOR
356)
Abgasreinigungssysteme mit
Katalysator können Schadstoffe im
Abgas äußerst wirksam reduzieren. Der
Katalysator sitzt in der Auspuffanlage.
Für einen ordnungsgemäßen Betrieb
des Katalysators und zur Vermeidung
von Schäden daran müssen die
Motorkomponenten immer richtig
abgestimmt sein.
ANMERKUNG Verwenden Sie einen
der in „Auswahl des Kraftstoffs“
empfohlenen Kraftstofftypen.
ZUR BEACHTUNG
356)Parken oder fahren Sie dieses
Fahrzeug nicht in Gegenden, wo
brennbares Material wie trockenes Gras
oder trockene Blätter in Berührung mit dem
heißen Auspuff kommen kann. Andernfalls
besteht Feuergefahr wie bei jedem anderen
Fahrzeug auch.

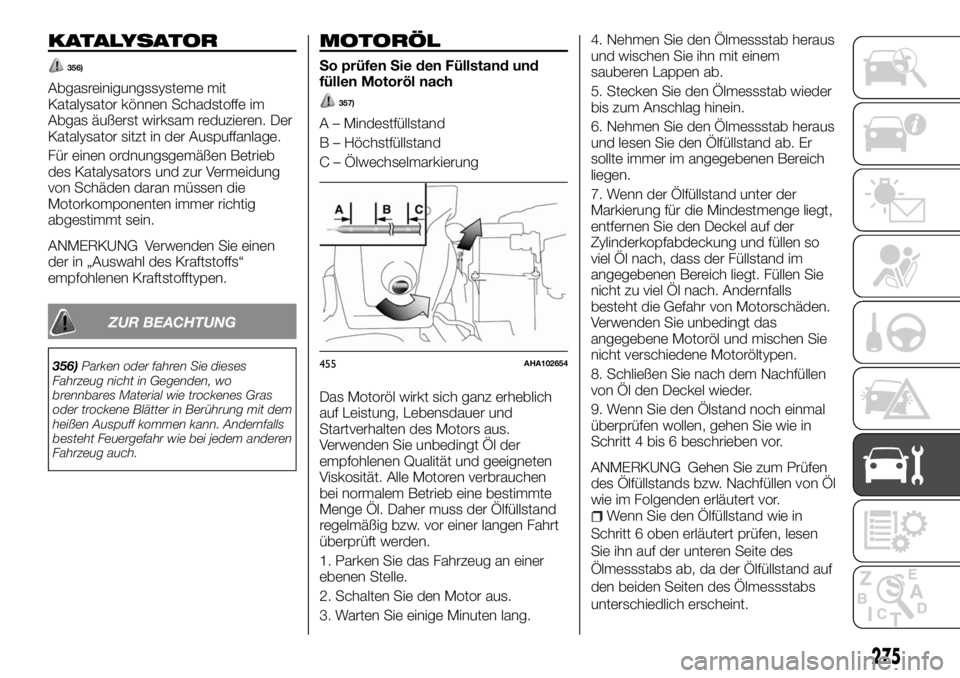

MOTORÖL
So prüfen Sie den Füllstand und
füllen Motoröl nach
357)
A – Mindestfüllstand
B – Höchstfüllstand
C – Ölwechselmarkierung
Das Motoröl wirkt sich ganz erheblich
auf Leistung, Lebensdauer und
Startverhalten des Motors aus.
Verwenden Sie unbedingt Öl der
empfohlenen Qualität und geeigneten
Viskosität. Alle Motoren verbrauchen
bei normalem Betrieb eine bestimmte
Menge Öl. Daher muss der Ölfüllstand
regelmäßig bzw. vor einer langen Fahrt
überprüft werden.
1. Parken Sie das Fahrzeug an einer
ebenen Stelle.
2. Schalten Sie den Motor aus.
3. Warten Sie einige Minuten lang.4. Nehmen Sie den Ölmessstab heraus
und wischen Sie ihn mit einem
sauberen Lappen ab.
5. Stecken Sie den Ölmessstab wieder
bis zum Anschlag hinein.
6. Nehmen Sie den Ölmessstab heraus
und lesen Sie den Ölfüllstand ab. Er
sollte immer im angegebenen Bereich
liegen.
7. Wenn der Ölfüllstand unter der
Markierung für die Mindestmenge liegt,
entfernen Sie den Deckel auf der
Zylinderkopfabdeckung und füllen so
viel Öl nach, dass der Füllstand im
angegebenen Bereich liegt. Füllen Sie
nicht zu viel Öl nach. Andernfalls
besteht die Gefahr von Motorschäden.
Verwenden Sie unbedingt das
angegebene Motoröl und mischen Sie
nicht verschiedene Motoröltypen.
8. Schließen Sie nach dem Nachfüllen
von Öl den Deckel wieder.
9. Wenn Sie den Ölstand noch einmal
überprüfen wollen, gehen Sie wie in
Schritt 4 bis 6 beschrieben vor.
ANMERKUNG Gehen Sie zum Prüfen
des Ölfüllstands bzw. Nachfüllen von Öl
wie im Folgenden erläutert vor.
Wenn Sie den Ölfüllstand wie in
Schritt 6 oben erläutert prüfen, lesen
Sie ihn auf der unteren Seite des
Ölmessstabs ab, da der Ölfüllstand auf
den beiden Seiten des Ölmessstabs
unterschiedlich erscheint.
455AHA102654
275

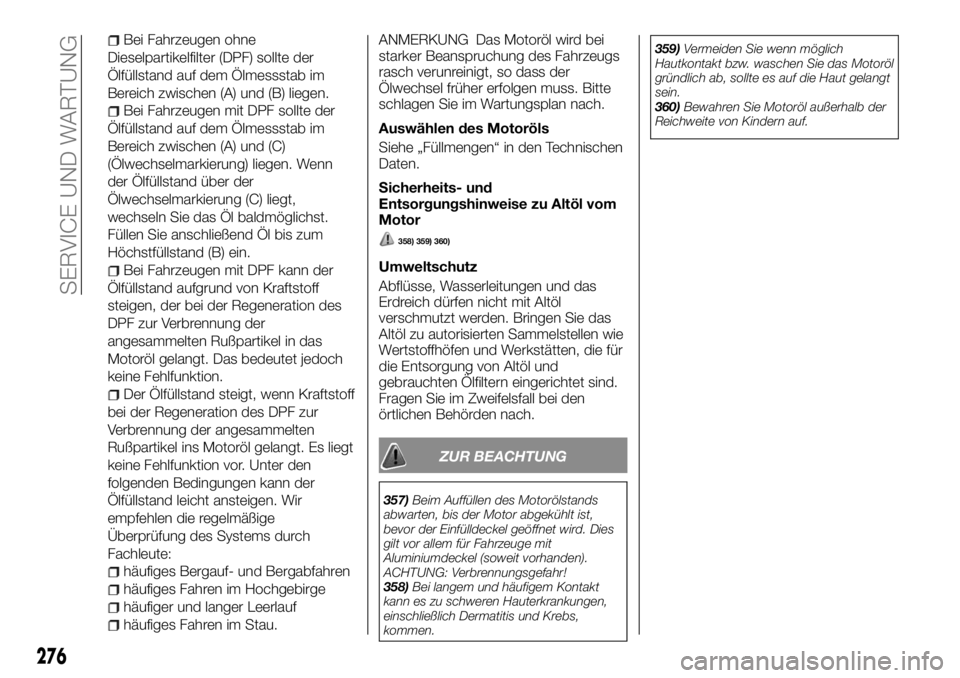

Bei Fahrzeugen ohne
Dieselpartikelfilter (DPF) sollte der
Ölfüllstand auf dem Ölmessstab im
Bereich zwischen (A) und (B) liegen.
Bei Fahrzeugen mit DPF sollte der
Ölfüllstand auf dem Ölmessstab im
Bereich zwischen (A) und (C)
(Ölwechselmarkierung) liegen. Wenn
der Ölfüllstand über der
Ölwechselmarkierung (C) liegt,
wechseln Sie das Öl baldmöglichst.
Füllen Sie anschließend Öl bis zum
Höchstfüllstand (B) ein.
Bei Fahrzeugen mit DPF kann der
Ölfüllstand aufgrund von Kraftstoff
steigen, der bei der Regeneration des
DPF zur Verbrennung der
angesammelten Rußpartikel in das
Motoröl gelangt. Das bedeutet jedoch
keine Fehlfunktion.
Der Ölfüllstand steigt, wenn Kraftstoff
bei der Regeneration des DPF zur
Verbrennung der angesammelten
Rußpartikel ins Motoröl gelangt. Es liegt
keine Fehlfunktion vor. Unter den
folgenden Bedingungen kann der
Ölfüllstand leicht ansteigen. Wir
empfehlen die regelmäßige
Überprüfung des Systems durch
Fachleute:
häufiges Bergauf- und Bergabfahren
häufiges Fahren im Hochgebirge
häufiger und langer Leerlauf
häufiges Fahren im Stau.
ANMERKUNG Das Motoröl wird bei
starker Beanspruchung des Fahrzeugs
rasch verunreinigt, so dass der
Ölwechsel früher erfolgen muss. Bitte
schlagen Sie im Wartungsplan nach.
Auswählen des Motoröls
Siehe „Füllmengen“ in den Technischen
Daten.
Sicherheits- und
Entsorgungshinweise zu Altöl vom
Motor
358) 359) 360)
Umweltschutz
Abflüsse, Wasserleitungen und das
Erdreich dürfen nicht mit Altöl
verschmutzt werden. Bringen Sie das
Altöl zu autorisierten Sammelstellen wie
Wertstoffhöfen und Werkstätten, die für
die Entsorgung von Altöl und
gebrauchten Ölfiltern eingerichtet sind.
Fragen Sie im Zweifelsfall bei den
örtlichen Behörden nach.
ZUR BEACHTUNG
357)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor der Einfülldeckel geöffnet wird. Dies
gilt vor allem für Fahrzeuge mit
Aluminiumdeckel (soweit vorhanden).
ACHTUNG: Verbrennungsgefahr!
358)Bei langem und häufigem Kontakt
kann es zu schweren Hauterkrankungen,
einschließlich Dermatitis und Krebs,
kommen.359)Vermeiden Sie wenn möglich
Hautkontakt bzw. waschen Sie das Motoröl
gründlich ab, sollte es auf die Haut gelangt
sein.
360)Bewahren Sie Motoröl außerhalb der
Reichweite von Kindern auf.
276
SERVICE UND WARTUNG

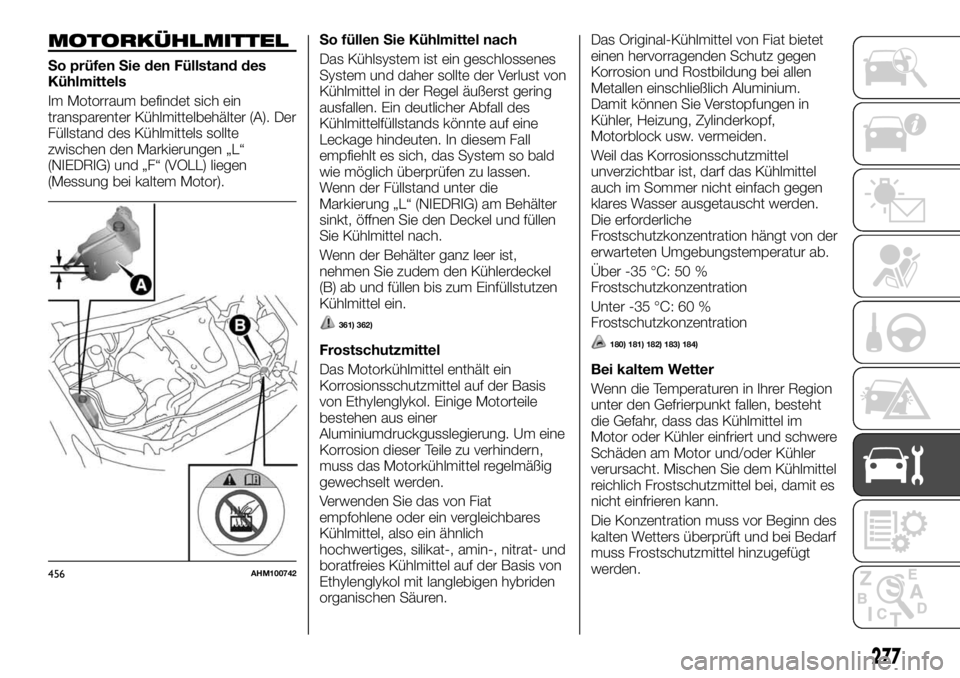

MOTORKÜHLMITTEL
So prüfen Sie den Füllstand des
Kühlmittels
Im Motorraum befindet sich ein
transparenter Kühlmittelbehälter (A). Der
Füllstand des Kühlmittels sollte
zwischen den Markierungen „L“
(NIEDRIG) und „F“ (VOLL) liegen
(Messung bei kaltem Motor).So füllen Sie Kühlmittel nach
Das Kühlsystem ist ein geschlossenes
System und daher sollte der Verlust von
Kühlmittel in der Regel äußerst gering
ausfallen. Ein deutlicher Abfall des
Kühlmittelfüllstands könnte auf eine
Leckage hindeuten. In diesem Fall
empfiehlt es sich, das System so bald
wie möglich überprüfen zu lassen.
Wenn der Füllstand unter die
Markierung „L“ (NIEDRIG) am Behälter
sinkt, öffnen Sie den Deckel und füllen
Sie Kühlmittel nach.
Wenn der Behälter ganz leer ist,
nehmen Sie zudem den Kühlerdeckel
(B) ab und füllen bis zum Einfüllstutzen
Kühlmittel ein.
361) 362)
Frostschutzmittel
Das Motorkühlmittel enthält ein
Korrosionsschutzmittel auf der Basis
von Ethylenglykol. Einige Motorteile
bestehen aus einer
Aluminiumdruckgusslegierung. Um eine
Korrosion dieser Teile zu verhindern,
muss das Motorkühlmittel regelmäßig
gewechselt werden.
Verwenden Sie das von Fiat
empfohlene oder ein vergleichbares
Kühlmittel, also ein ähnlich
hochwertiges, silikat-, amin-, nitrat- und
boratfreies Kühlmittel auf der Basis von
Ethylenglykol mit langlebigen hybriden
organischen Säuren.Das Original-Kühlmittel von Fiat bietet
einen hervorragenden Schutz gegen
Korrosion und Rostbildung bei allen
Metallen einschließlich Aluminium.
Damit können Sie Verstopfungen in
Kühler, Heizung, Zylinderkopf,
Motorblock usw. vermeiden.
Weil das Korrosionsschutzmittel
unverzichtbar ist, darf das Kühlmittel
auch im Sommer nicht einfach gegen
klares Wasser ausgetauscht werden.
Die erforderliche
Frostschutzkonzentration hängt von der
erwarteten Umgebungstemperatur ab.
Über -35 °C: 50 %
Frostschutzkonzentration
Unter -35 °C: 60 %
Frostschutzkonzentration180) 181) 182) 183) 184)
Bei kaltem Wetter
Wenn die Temperaturen in Ihrer Region
unter den Gefrierpunkt fallen, besteht
die Gefahr, dass das Kühlmittel im
Motor oder Kühler einfriert und schwere
Schäden am Motor und/oder Kühler
verursacht. Mischen Sie dem Kühlmittel
reichlich Frostschutzmittel bei, damit es
nicht einfrieren kann.
Die Konzentration muss vor Beginn des
kalten Wetters überprüft und bei Bedarf
muss Frostschutzmittel hinzugefügt
werden.
456AHM100742
277

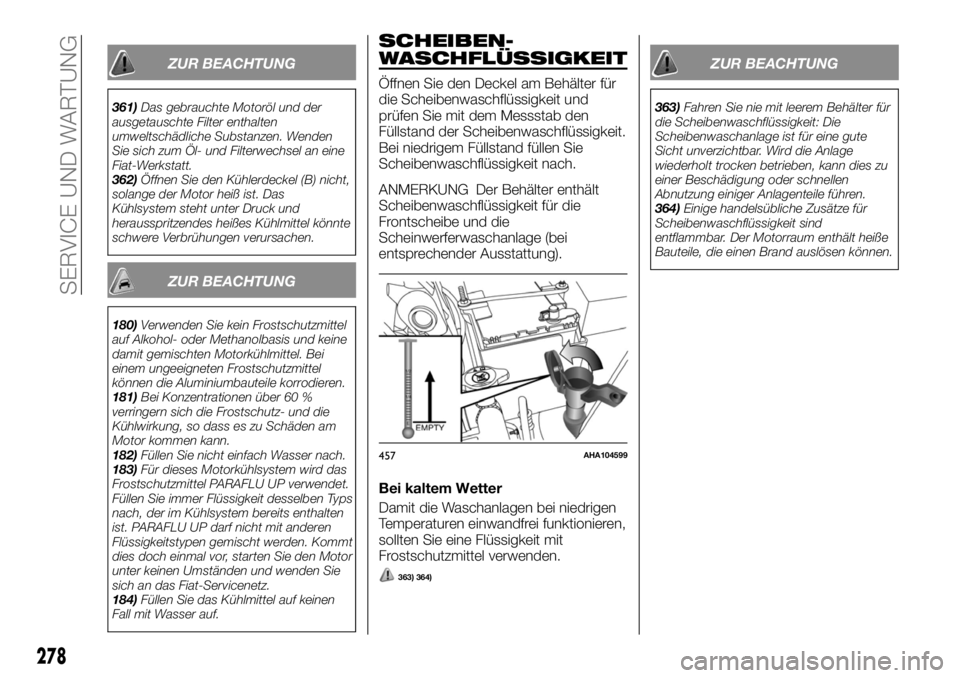

ZUR BEACHTUNG
361)Das gebrauchte Motoröl und der
ausgetauschte Filter enthalten
umweltschädliche Substanzen. Wenden
Sie sich zum Öl- und Filterwechsel an eine
Fiat-Werkstatt.
362)Öffnen Sie den Kühlerdeckel (B) nicht,
solange der Motor heiß ist. Das
Kühlsystem steht unter Druck und
herausspritzendes heißes Kühlmittel könnte
schwere Verbrühungen verursachen.
ZUR BEACHTUNG
180)Verwenden Sie kein Frostschutzmittel
auf Alkohol- oder Methanolbasis und keine
damit gemischten Motorkühlmittel. Bei
einem ungeeigneten Frostschutzmittel
können die Aluminiumbauteile korrodieren.
181)Bei Konzentrationen über 60 %
verringern sich die Frostschutz- und die
Kühlwirkung, so dass es zu Schäden am
Motor kommen kann.
182)Füllen Sie nicht einfach Wasser nach.
183)Für dieses Motorkühlsystem wird das
Frostschutzmittel PARAFLU UP verwendet.
Füllen Sie immer Flüssigkeit desselben Typs
nach, der im Kühlsystem bereits enthalten
ist. PARAFLU UP darf nicht mit anderen
Flüssigkeitstypen gemischt werden. Kommt
dies doch einmal vor, starten Sie den Motor
unter keinen Umständen und wenden Sie
sich an das Fiat-Servicenetz.
184)Füllen Sie das Kühlmittel auf keinen
Fall mit Wasser auf.
SCHEIBEN-
WASCHFLÜSSIGKEIT
Öffnen Sie den Deckel am Behälter für
die Scheibenwaschflüssigkeit und
prüfen Sie mit dem Messstab den
Füllstand der Scheibenwaschflüssigkeit.
Bei niedrigem Füllstand füllen Sie
Scheibenwaschflüssigkeit nach.
ANMERKUNG Der Behälter enthält
Scheibenwaschflüssigkeit für die
Frontscheibe und die
Scheinwerferwaschanlage (bei
entsprechender Ausstattung).
Bei kaltem Wetter
Damit die Waschanlagen bei niedrigen
Temperaturen einwandfrei funktionieren,
sollten Sie eine Flüssigkeit mit
Frostschutzmittel verwenden.
363) 364)
ZUR BEACHTUNG
363)Fahren Sie nie mit leerem Behälter für
die Scheibenwaschflüssigkeit: Die
Scheibenwaschanlage ist für eine gute
Sicht unverzichtbar. Wird die Anlage
wiederholt trocken betrieben, kann dies zu
einer Beschädigung oder schnellen
Abnutzung einiger Anlagenteile führen.
364)Einige handelsübliche Zusätze für
Scheibenwaschflüssigkeit sind
entflammbar. Der Motorraum enthält heiße
Bauteile, die einen Brand auslösen können.
457AHA104599
278
SERVICE UND WARTUNG
