FIAT FULLBACK 2017 Instrukcja obsługi (in Polish)

Nr Instalacja elektryczna Pojemności
F1 Światło mijania (lewe) 15 A
F2 Światło mijania (prawe) 15 A
F3 Światło drogowe (lewe) 10 A
F4 Światło drogowe (prawe) 10 A
F5 Sygnalizator dźwiękowy 10 A
F6 Przednie światła przeciwmgłowe 15 A
F7 Światła do jazdy dziennej 10 A
F8 Silnik wentylatora chłodnicy 20 A
F9 T/F 20 A
F10 — —
F11 Spryskiwacz reflektora 20 A
F12 Światła stop (światła hamowania) 15 A
F13 Cewka zapłonowa 10 A
F14 Jednostka sterująca silnika 7,5 A
F15 Alternator 7,5 A
F16 Światła awaryjne 15 A
F17 Automatyczna skrzynia biegów 20 A
F18 Układ klimatyzacji 20 A
F19ETV 15 A
Grzałka przewodu paliwowego 20 A
F20 Rozrusznik 7,5 A
F21 — —
F22 Pompa paliwa: 15 A
259

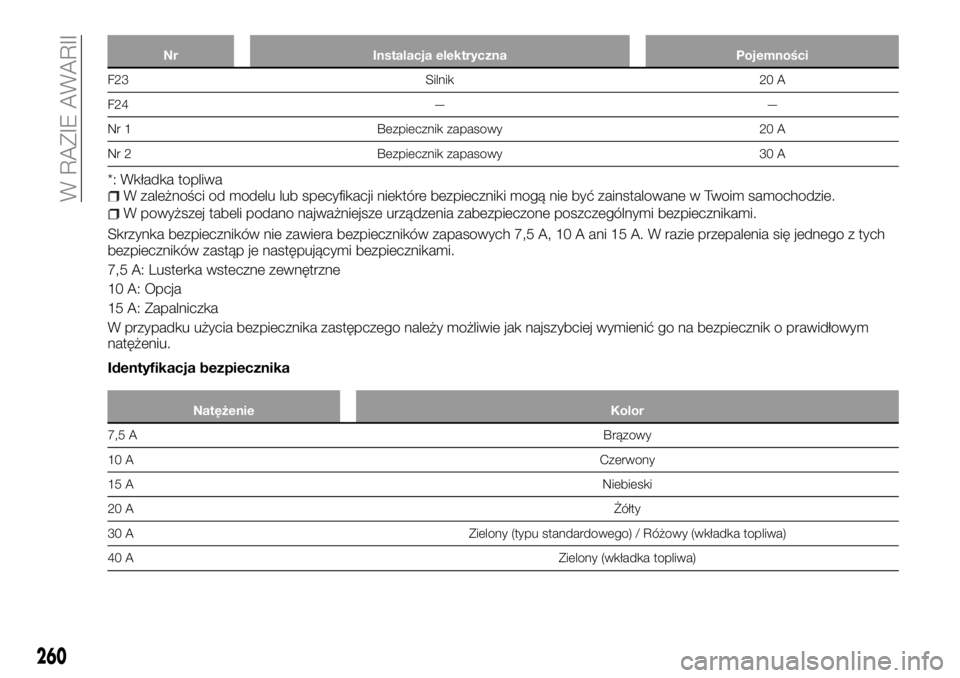

Nr Instalacja elektryczna Pojemności
F23 Silnik 20 A
F24 — —
Nr 1 Bezpiecznik zapasowy 20 A
Nr 2 Bezpiecznik zapasowy 30 A
*: Wkładka topliwaW zależności od modelu lub specyfikacji niektóre bezpieczniki mogą nie być zainstalowane w Twoim samochodzie.
W powyższej tabeli podano najważniejsze urządzenia zabezpieczone poszczególnymi bezpiecznikami.
Skrzynka bezpieczników nie zawiera bezpieczników zapasowych 7,5 A, 10 A ani 15 A. W razie przepalenia się jednego z tych
bezpieczników zastąp je następującymi bezpiecznikami.
7,5 A: Lusterka wsteczne zewnętrzne
10 A: Opcja
15 A: Zapalniczka
W przypadku użycia bezpiecznika zastępczego należy możliwie jak najszybciej wymienić go na bezpiecznik o prawidłowym
natężeniu.
Identyfikacja bezpiecznika
Natężenie Kolor
7,5 ABrązowy
10 ACzerwony
15 ANiebieski
20 AŻółty
30 A Zielony (typu standardowego) / Różowy (wkładka topliwa)
40 AZielony (wkładka topliwa)
260
W RAZIE AWARII

Wymiana bezpiecznika
328) 329) 330) 331) 332) 333)
179)
1. Przed wymianą bezpiecznika należy
wyłączyć zawsze zabezpieczany
obwód elektryczny i ustawić wyłącznik
zapłonu w położeniu „LOCK” lub
ustawić tryb działania OFF.
2. Wyjmij szczypce do bezpieczników
(A) z wnętrza skrzynki bezpieczników
w komorze silnika.
3. Sprawdź w tabeli rozmieszczenia
bezpieczników, który bezpiecznik
zabezpiecza niedziałający obwód.B. Bezpiecznik działający
C. Bezpiecznik przepalony
Uwaga Jeśli dany system nie działa, ale
zabezpieczający go bezpiecznik jest
sprawny, może to świadczyć o usterce
bezpośrednio w takim systemie.
Zalecamy poddanie samochodu
kontroli.
4. Włóż nowy bezpiecznik o takim
samym natężeniu, posługując się
szczypcami do bezpieczników.
UWAGA
328)Nie należy zamieniać w żadnym
wypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU. W razie zadziałania głównego
bezpiecznika (MEGA-FUSE, MIDI-FUSE)
skontaktuj się z ASO marki Fiat.
329)Jeżeli nowy bezpiecznik ponownie się
przepali po krótkim czasie, zalecamy
poddanie kontroli instalacji elektrycznej
w celu znalezienia przyczyny i rozwiązania
problemu.
330)Nie należy nigdy stosować
bezpiecznika o wyższym natężeniu niż
podane w specyfikacji ani zastępować
bezpiecznika innym przedmiotem (na
przykład drutem). Może to doprowadzić do
przegrzania się przewodów danego
obwodu i spowodować pożar.
331)Nie należy nigdy zastępować
przepalonego bezpiecznika metalowymi
przewodami lub innym materiałem.
332)Przed wymianą bezpiecznika należy
się upewnić, że kluczyk nie znajduje się
w wyłączniku zapłonu oraz że wszystkie
inne urządzenia są wyłączone i/lub
odłączone.
333)W razie przepalenia się bezpiecznika
zabezpieczającego systemy
bezpieczeństwa (układ poduszek
powietrznych, układ hamulcowy), systemy
układu napędowego (system silnika,
system skrzyni biegów) lub system układu
kierowniczego należy skontaktować się
z ASO marki Fiat.
416AA0109871
417AA0110129
418AA0087304
261

OSTRZEŻENIE
179)W razie potrzeby umycia komory
silnika należy zwracać uwagę, aby nie
kierować bezpośrednio dyszy rozpylającej
wodę na skrzynkę bezpieczników
i w pobliże silniczka spryskiwaczy szyby
przedniej.
WYMIANA ŻARÓWEK
334) 335) 336) 337) 338) 339) 340) 341)
Przed wymianą żarówki upewnij się, że
lampa jest wyłączona. Nie dotykaj
gołymi palcami szklanej części nowej
żarówki; po rozgrzaniu się żarówki
pozostawiony na niej tłuszcz wyparuje
i para osiądzie na reflektorze, co
spowoduje, że jego powierzchnia
ściemnieje.
Uwaga Jeżeli nie masz pewności, jak
poprawnie wykonać niezbędne
czynności, zalecamy skonsultować się
ze specjalistą.
Uważaj, aby przy wyjmowaniu lamp
i kloszy nie porysować karoserii
samochodu.
Gdy pada deszcz lub dopiero co umyto
samochód, wewnętrzna część klosza
może być zaparowana. Jest to
analogiczne zjawisko jak w przypadku
zaparowania szyb okiennych w wilgotne
dni i nie oznacza problemu z działaniemlamp. Po włączeniu lampy ciepło
spowoduje usunięcie zaparowania.
Niemniej jednak, jeżeli do lampy
przedostanie się woda, zalecamy
sprawdzenie lampy.
Umiejscowienie i moc żarówek
W przypadku wymiany żarówek należy
stosować żarówki o takiej samej mocy
i kolorze.
Zewnętrzne
Przód
Z wyjątkiem samochodów
z lampami wyładowczymi
1. Światła pozycyjne: 5 W (W5W)
2. Światła kierunkowskazów przednich:
21 W (PY21W/P21W)
3. Światła drogowe/mijania:
60/55 W (H4)
4. Typ 1 Przednie światła
przeciwmgłowe: 35 W (H8) Światła do
jazdy dziennej 13 W (P13W) Typ 2
419AA0030717
420AHA104603
262
W RAZIE AWARII

Światła do jazdy dziennej: 13 W (P13W)
5. Światła kierunkowskazów bocznych
(na błotniku) *1, *2: 5W
6. Światła kierunkowskazów bocznych
(na lusterku wstecznym zewnętrznym)
*1
Samochody z lampami
wyładowczymi
1. Światła kierunkowskazów przednich:
21 W (PY21W)
2. Światła pozycyjne/Światła do jazdy
dziennej
3. Światła drogowe/mijania: 25 W (D5S)
4. Przednie światła przeciwmgłowe:
19 W (H16)
5. Światła kierunkowskazów bocznych
(na błotniku) *1, *2: 5W
6. Światła kierunkowskazów bocznych
(na lusterku wstecznym zewnętrznym)
*1
*1: zależnie od wyposażenia.
*2: Zlecaj wymianę żarówek ASO marki
Fiat.
Kody w nawiasach oznaczają typy
żarówek.
Uwaga Niemożliwa jest naprawa lub
wymiana tylko żarówki światła
kierunkowskazu bocznego (na błotniku).
W razie konieczności naprawienia lub
wymienienia tej lampy skontaktuj się
z ASO marki Fiat.Tył
1. Trzecie światło stop
2. Światła tylne i światła stop:
21/5 W (P21/5W)
3. Światła kierunkowskazów tylnych:
21 W (PY21W)
4. Tylne światło przeciwmgłowe (strona
kierowcy): 21W (P21W) Światła cofania:
21 W (P21W)
5. Podświetlenie tablicy rejestracyjnej:
5 W (W5W)Kody w nawiasach oznaczają typy
żarówek.
W wymienionych poniżej światłach
zamiast żarówek stosowane są diody
elektroluminescencyjne (LED). W celu
dokonania naprawy lub wymiany
skontaktuj się z ASO marki Fiat.
Światła kierunkowskazów bocznych
(na lusterku wstecznym zewnętrznym)
Światła pozycyjne (Samochody
z lampami wyładowczymi)
Światła do jazdy dziennej
(Samochody z lampami wyładowczymi)
Trzecie światło stop
Wewnętrzne
1. Tylna lampka sufitowa: 8 W
2. Przednia lampka sufitowa i lampki
punktowe*: 7,5 W
3. Lampka oświetlenia schowka: 1,4 W
421AH4100040
422AHA106522
263

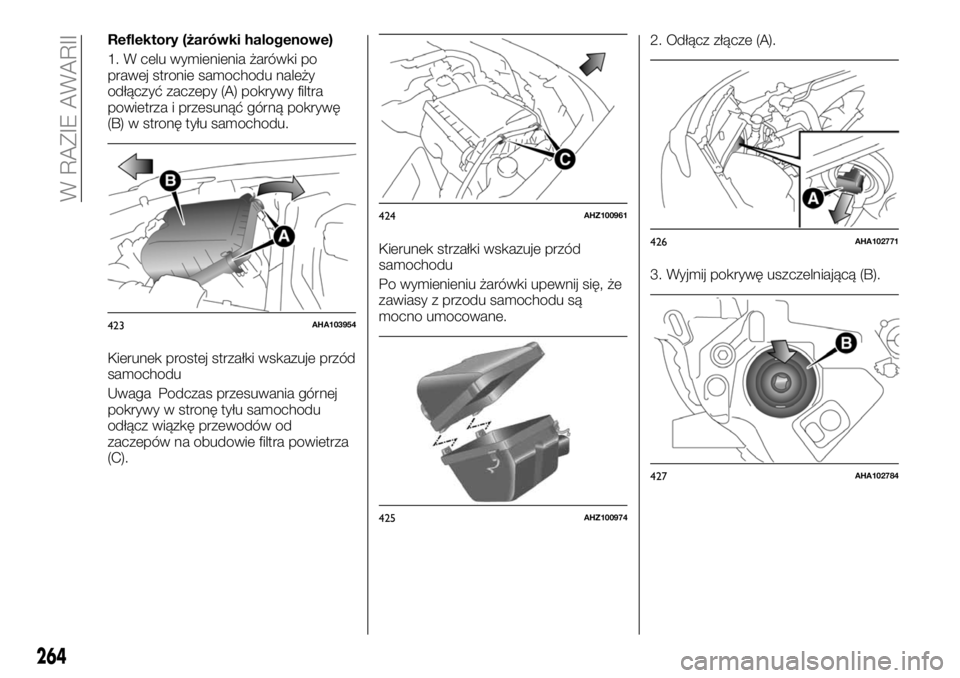

Reflektory (żarówki halogenowe)
1. W celu wymienienia żarówki po
prawej stronie samochodu należy
odłączyć zaczepy (A) pokrywy filtra
powietrza i przesunąć górną pokrywę
(B) w stronę tyłu samochodu.
Kierunek prostej strzałki wskazuje przód
samochodu
Uwaga Podczas przesuwania górnej
pokrywy w stronę tyłu samochodu
odłącz wiązkę przewodów od
zaczepów na obudowie filtra powietrza
(C).Kierunek strzałki wskazuje przód
samochodu
Po wymienieniu żarówki upewnij się, że
zawiasy z przodu samochodu są
mocno umocowane.2. Odłącz złącze (A).
3. Wyjmij pokrywę uszczelniającą (B).
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
264
W RAZIE AWARII

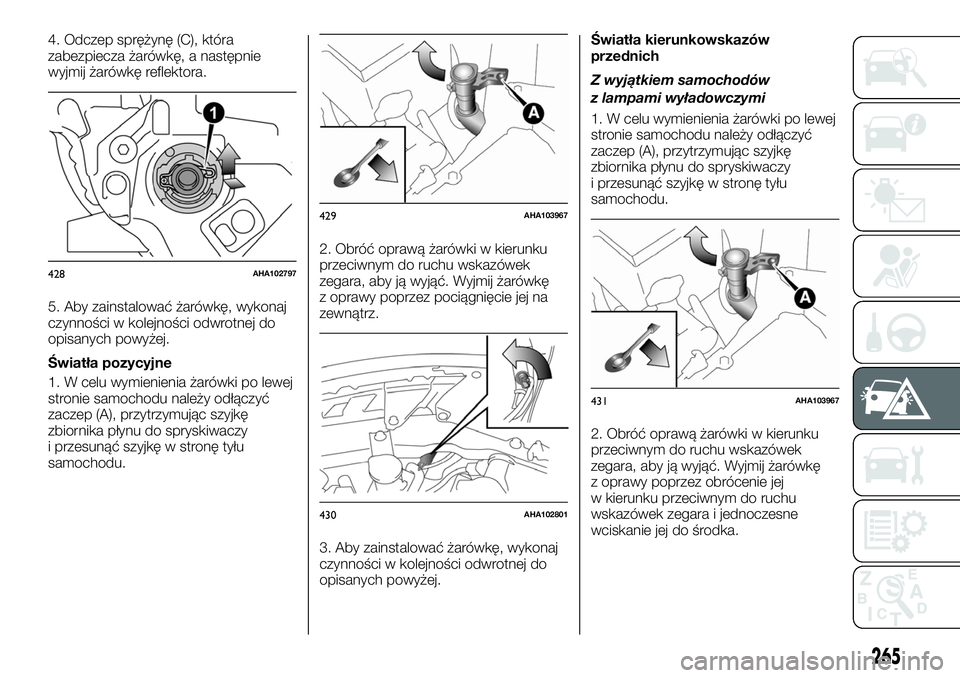

4. Odczep sprężynę (C), która
zabezpiecza żarówkę, a następnie
wyjmij żarówkę reflektora.
5. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej.
Światła pozycyjne
1. W celu wymienienia żarówki po lewej
stronie samochodu należy odłączyć
zaczep (A), przytrzymując szyjkę
zbiornika płynu do spryskiwaczy
i przesunąć szyjkę w stronę tyłu
samochodu.2. Obróć oprawą żarówki w kierunku
przeciwnym do ruchu wskazówek
zegara, aby ją wyjąć. Wyjmij żarówkę
z oprawy poprzez pociągnięcie jej na
zewnątrz.
3. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej.Światła kierunkowskazów
przednich
Z wyjątkiem samochodów
z lampami wyładowczymi
1. W celu wymienienia żarówki po lewej
stronie samochodu należy odłączyć
zaczep (A), przytrzymując szyjkę
zbiornika płynu do spryskiwaczy
i przesunąć szyjkę w stronę tyłu
samochodu.
2. Obróć oprawą żarówki w kierunku
przeciwnym do ruchu wskazówek
zegara, aby ją wyjąć. Wyjmij żarówkę
z oprawy poprzez obrócenie jej
w kierunku przeciwnym do ruchu
wskazówek zegara i jednoczesne
wciskanie jej do środka.
428AHA102797
429AHA103967
430AHA102801
431AHA103967
265

3. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej.
Samochody z lampami
wyładowczymi
1. W celu wymienienia żarówki po lewej
stronie samochodu należy odłączyć
zaczep (A), przytrzymując szyjkę
zbiornika płynu do spryskiwaczy
i przesunąć szyjkę w stronę tyłu
samochodu.2. Obróć oprawą żarówki w kierunku
przeciwnym do ruchu wskazówek
zegara, aby ją wyjąć. Wyjmij żarówkę
z oprawy poprzez obrócenie jej
w kierunku przeciwnym do ruchu
wskazówek zegara i jednoczesne
wciskanie jej do środka.
3. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej.
Przednie światła przeciwmgłowe*/
Światła do jazdy dziennej*
1. Włóż prosty nożyk lub śrubokręt
z płaską końcówką owiniętą szmatką
w krawędź pokrywy (A) i delikatnie
podważ, aby wyjąć pokrywę.2. Wykręć 3 śrubki (B) i wyjmij zespół
lampy.
Uwaga Podczas odkręcania śrub
przedniej lampy przeciwmgłowej
uważaj, aby przez pomyłkę nie odkręcić
śruby regulacyjnej światła mijania (C).
432AHA102814
433AHA103967
434AHA102827
435AHA102667
436AHA102670
266
W RAZIE AWARII

3. Obróć oprawą w kierunku
przeciwnym do ruchu wskazówek
zegara, aby ją wyjąć.
D. Przednie światło przeciwmgłowe
E. Światło do jazdy dziennej
4. Naciskając w dół na zaczep,
wyciągnij żarówkę na zewnątrz5. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej
Tylne lampy zespolone
1. Otwórz klapę tylną (patrz sekcja
„Klapa tylna”).
2. Wykręć śrubki (A) mocujące zespół
lampy.3. Przesuń zespół lampy w stronę tyłu
samochodu i odłącz zaczepy (B).
4. Wyjmij każdy zespół oprawy
i żarówki, obracając nim w kierunku
przeciwnym do ruchu wskazówek
zegara.
437AHZ101056
438AA0112846
439AA0103202
440AHA102872
441AHA102885
442AHA102898
267

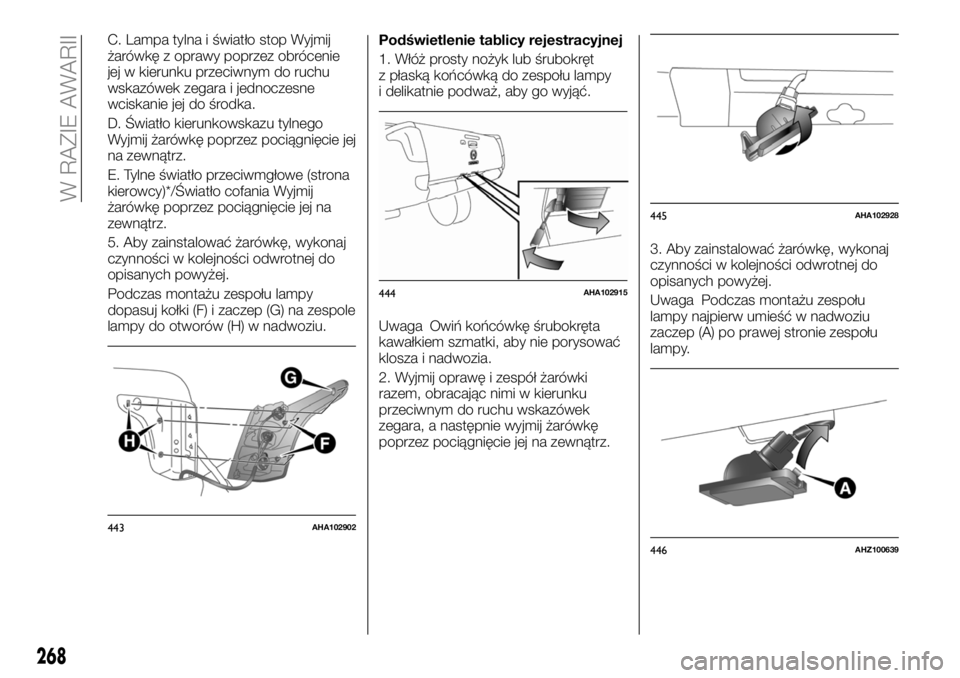

C. Lampa tylna i światło stop Wyjmij
żarówkę z oprawy poprzez obrócenie
jej w kierunku przeciwnym do ruchu
wskazówek zegara i jednoczesne
wciskanie jej do środka.
D. Światło kierunkowskazu tylnego
Wyjmij żarówkę poprzez pociągnięcie jej
na zewnątrz.
E. Tylne światło przeciwmgłowe (strona
kierowcy)*/Światło cofania Wyjmij
żarówkę poprzez pociągnięcie jej na
zewnątrz.
5. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej.
Podczas montażu zespołu lampy
dopasuj kołki (F) i zaczep (G) na zespole
lampy do otworów (H) w nadwoziu.Podświetlenie tablicy rejestracyjnej
1. Włóż prosty nożyk lub śrubokręt
z płaską końcówką do zespołu lampy
i delikatnie podważ, aby go wyjąć.
Uwaga Owiń końcówkę śrubokręta
kawałkiem szmatki, aby nie porysować
klosza i nadwozia.
2. Wyjmij oprawę i zespół żarówki
razem, obracając nimi w kierunku
przeciwnym do ruchu wskazówek
zegara, a następnie wyjmij żarówkę
poprzez pociągnięcie jej na zewnątrz.3. Aby zainstalować żarówkę, wykonaj
czynności w kolejności odwrotnej do
opisanych powyżej.
Uwaga Podczas montażu zespołu
lampy najpierw umieść w nadwoziu
zaczep (A) po prawej stronie zespołu
lampy.
443AHA102902
444AHA102915
445AHA102928
446AHZ100639
268
W RAZIE AWARII
