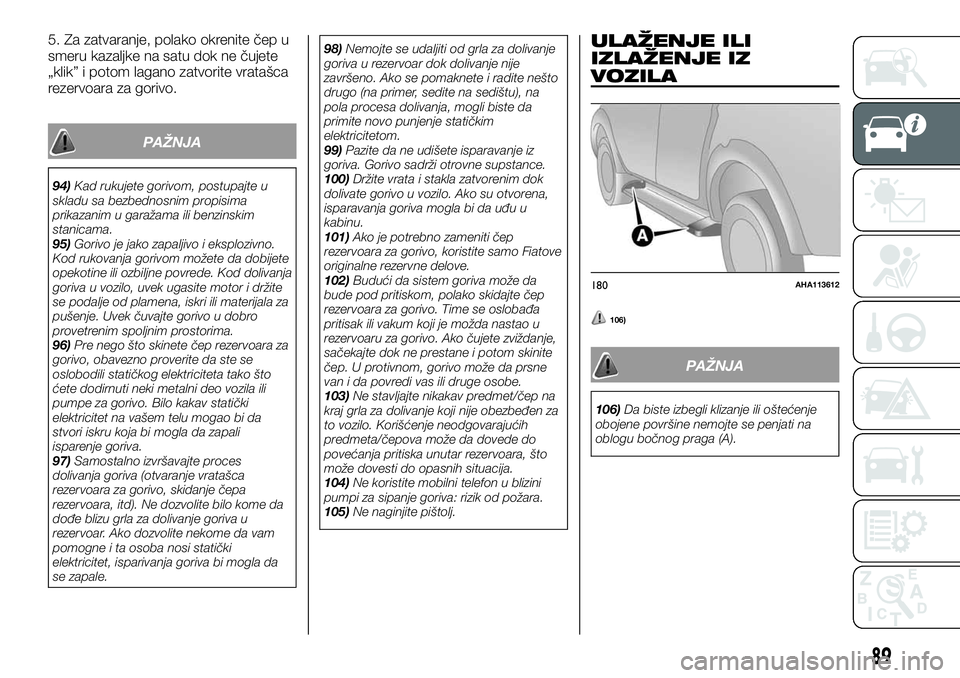

5. Za zatvaranje, polako okrenite čep u
smeru kazaljke na satu dok ne čujete
„klik” i potom lagano zatvorite vratašca
rezervoara za gorivo.
PAŽNJA
94)Kad rukujete gorivom, postupajte u
skladu sa bezbednosnim propisima
prikazanim u garažama ili benzinskim
stanicama.
95)Gorivo je jako zapaljivo i eksplozivno.
Kod rukovanja gorivom možete da dobijete
opekotine ili ozbiljne povrede. Kod dolivanja
goriva u vozilo, uvek ugasite motor i držite
se podalje od plamena, iskri ili materijala za
pušenje. Uvek čuvajte gorivo u dobro
provetrenim spoljnim prostorima.
96)Pre nego što skinete čep rezervoara za
gorivo, obavezno proverite da ste se
oslobodili statičkog elektriciteta tako što
ćete dodirnuti neki metalni deo vozila ili
pumpe za gorivo. Bilo kakav statički
elektricitet na vašem telu mogao bi da
stvori iskru koja bi mogla da zapali
isparenje goriva.
97)Samostalno izvršavajte proces
dolivanja goriva (otvaranje vratašca
rezervoara za gorivo, skidanje čepa
rezervoara, itd). Ne dozvolite bilo kome da
dođe blizu grla za dolivanje goriva u
rezervoar. Ako dozvolite nekome da vam
pomogne i ta osoba nosi statički
elektricitet, isparivanja goriva bi mogla da
se zapale.98)Nemojte se udaljiti od grla za dolivanje
goriva u rezervoar dok dolivanje nije
završeno. Ako se pomaknete i radite nešto
drugo (na primer, sedite na sedištu), na
pola procesa dolivanja, mogli biste da
primite novo punjenje statičkim
elektricitetom.
99)Pazite da ne udišete isparavanje iz
goriva. Gorivo sadrži otrovne supstance.
100)Držite vrata i stakla zatvorenim dok
dolivate gorivo u vozilo. Ako su otvorena,
isparavanja goriva mogla bi da uđu u
kabinu.
101)Ako je potrebno zameniti čep
rezervoara za gorivo, koristite samo Fiatove
originalne rezervne delove.
102)Budući da sistem goriva može da
bude pod pritiskom, polako skidajte čep
rezervoara za gorivo. Time se oslobađa
pritisak ili vakum koji je možda nastao u
rezervoaru za gorivo. Ako čujete zviždanje,
sačekajte dok ne prestane i potom skinite
čep. U protivnom, gorivo može da prsne
van i da povredi vas ili druge osobe.
103)Ne stavljajte nikakav predmet/čep na
kraj grla za dolivanje koji nije obezbeđen za
to vozilo. Korišćenje neodgovarajućih
predmeta/čepova može da dovede do
povećanja pritiska unutar rezervoara, što
može dovesti do opasnih situacija.
104)Ne koristite mobilni telefon u blizini
pumpi za sipanje goriva: rizik od požara.
105)Ne naginjite pištolj.
ULAŽENJE ILI
IZLAŽENJE IZ
VOZILA
106)
PAŽNJA
106)Da biste izbegli klizanje ili oštećenje
obojene površine nemojte se penjati na
oblogu bočnog praga (A).
180AHA113612
89

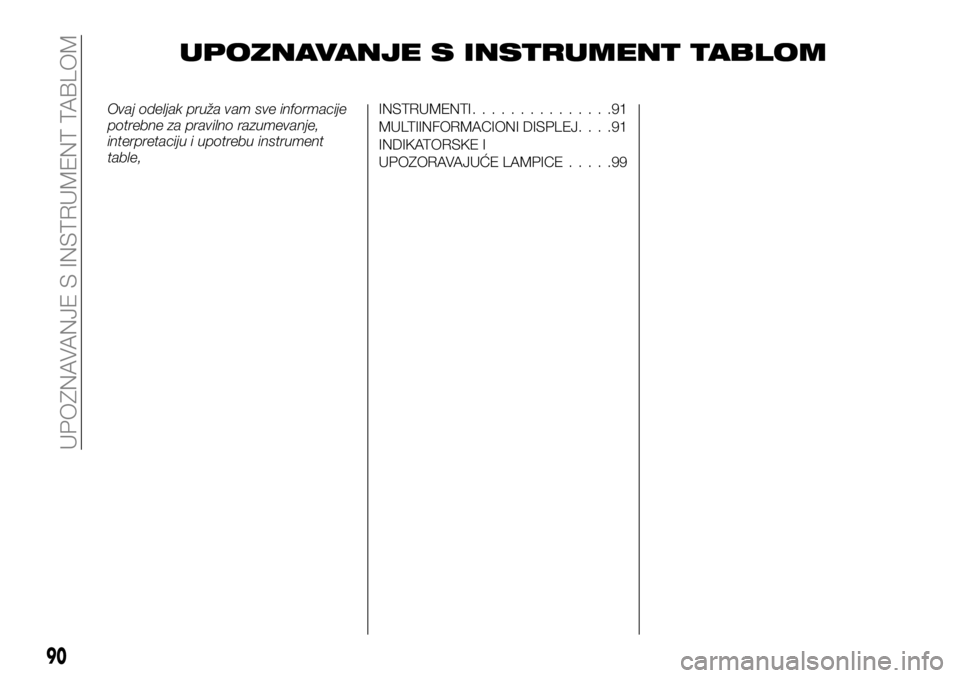

UPOZNAVANJE S INSTRUMENT TABLOM
Ovaj odeljak pruža vam sve informacije
potrebne za pravilno razumevanje,
interpretaciju i upotrebu instrument
table,INSTRUMENTI...............91
MULTIINFORMACIONI DISPLEJ....91
INDIKATORSKE I
UPOZORAVAJUĆE LAMPICE.....99
90
UPOZNAVANJE S INSTRUMENT TABLOM

INSTRUMENTI
1. Tahometar — Tahometar označava
brzinu motora (o/min). Tahometar može
da vam pomogne u dobijanju
ekonomičnije vožnje i isto tako vas
upozorava o preteranoj brzini motora
(crvena zona). 2. Multiinformacioni
displej 3. Brzinometar (km/h ili mph
+ km/h) 4. Prekidač
multiinformacionog displeja
43)
UPOZORENJE
43)Kad vozite, gledajte tahometar da biste
se uverili da se brzina motora ne podiže u
crvenu zonu (preterani broj obrtaja motora
u minutu).
MULTIINFORMACIONI
DISPLEJ
Pre rada na vozilu uvek ga zaustavite na
bezbednom mestu. Na
multiinformacionom displeju se
prikazuju sledeće informacije:
odometar, trip metar, prosečna
potrošnja goriva, itd.
1. Displej za temperaturu rashladnog
sredstva motora 2. Displej za položaj
ručice menjača* 3. Displej za
tempomat* 4. Indikator menjača*
5. Displej za preostalo gorivo
6. Upozorenje za led na putu
7. Informacioni displej 8. Podsetnik za
servis* — Ako postoji takva oprema
Napomena Kad su prekidač za paljenje
ili režim rada isključeni (OFF) ne
prikazuju se tempomat, indikator
menjača, displej za položaj ručice
menjača, displej za preostalo gorivo,
displej za temperaturu rashladnog
sredstva motora i upozorenje za led na
putu.
181AHA103361
182AA0110510
183AHA106463
91

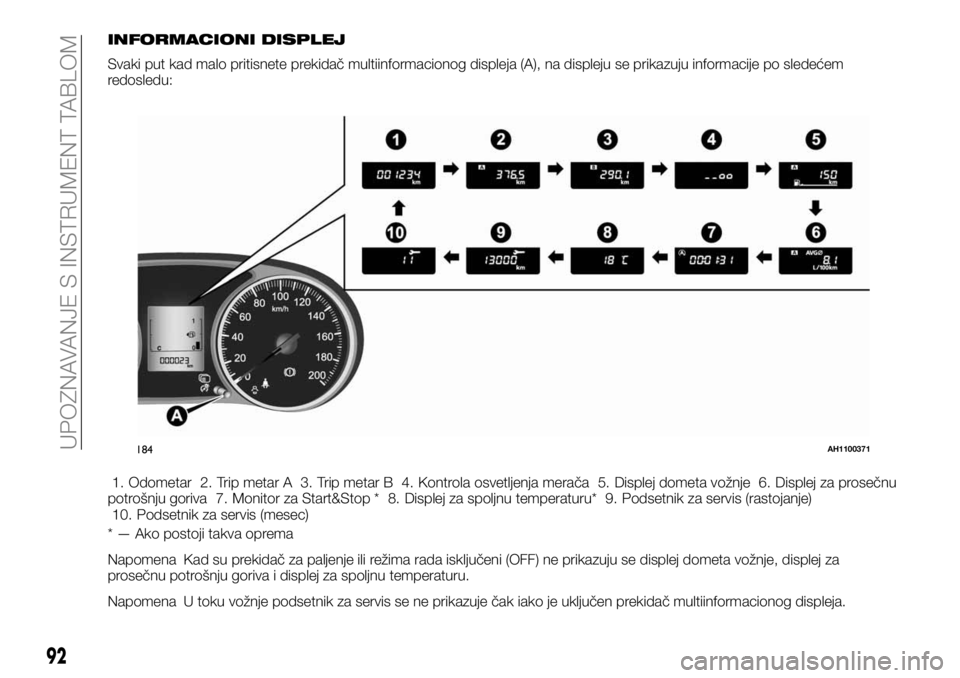

INFORMACIONI DISPLEJ
Svaki put kad malo pritisnete prekidač multiinformacionog displeja (A), na displeju se prikazuju informacije po sledećem
redosledu:
1. Odometar 2. Trip metar A 3. Trip metar B 4. Kontrola osvetljenja merača 5. Displej dometa vožnje 6. Displej za prosečnu
potrošnju goriva 7. Monitor za Start&Stop * 8. Displej za spoljnu temperaturu* 9. Podsetnik za servis (rastojanje)
10. Podsetnik za servis (mesec)
* — Ako postoji takva oprema
Napomena Kad su prekidač za paljenje ili režima rada isključeni (OFF) ne prikazuju se displej dometa vožnje, displej za
prosečnu potrošnju goriva i displej za spoljnu temperaturu.
Napomena U toku vožnje podsetnik za servis se ne prikazuje čak iako je uključen prekidač multiinformacionog displeja.
184AH1100371
92
UPOZNAVANJE S INSTRUMENT TABLOM

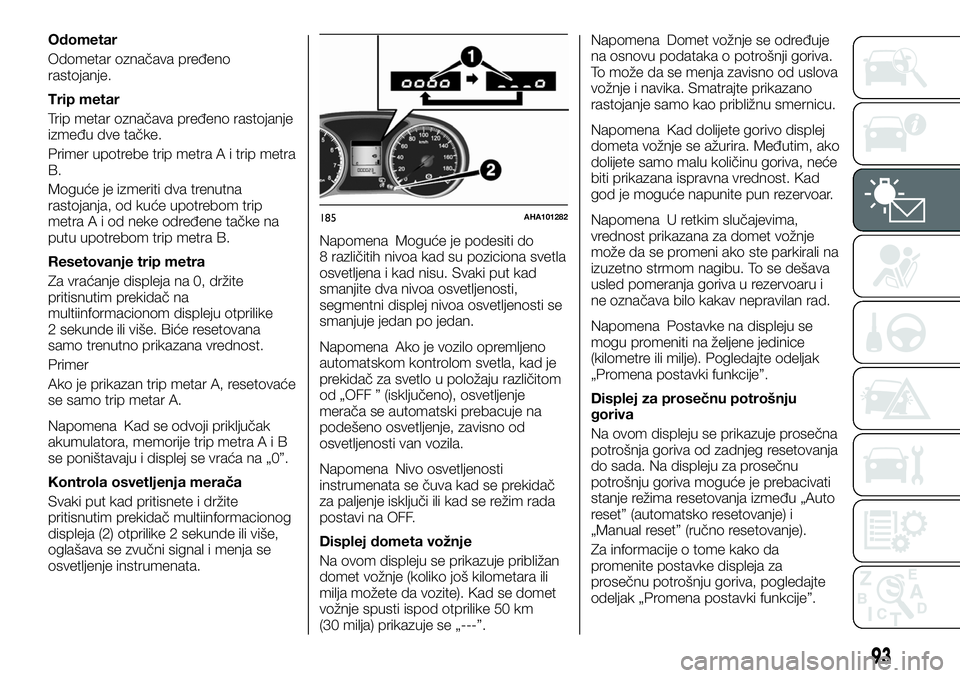

Odometar
Odometar označava pređeno
rastojanje.
Trip metar
Trip metar označava pređeno rastojanje
između dve tačke.
Primer upotrebe trip metra A i trip metra
B.
Moguće je izmeriti dva trenutna
rastojanja, od kuće upotrebom trip
metraAiodneke određene tačke na
putu upotrebom trip metra B.
Resetovanje trip metra
Za vraćanje displeja na 0, držite
pritisnutim prekidač na
multiinformacionom displeju otprilike
2 sekunde ili više. Biće resetovana
samo trenutno prikazana vrednost.
Primer
Ako je prikazan trip metar A, resetovaće
se samo trip metar A.
Napomena Kad se odvoji priključak
akumulatora, memorije trip metraAiB
se poništavaju i displej se vraća na „0”.
Kontrola osvetljenja merača
Svaki put kad pritisnete i držite
pritisnutim prekidač multiinformacionog
displeja (2) otprilike 2 sekunde ili više,
oglašava se zvučni signal i menja se
osvetljenje instrumenata.Napomena Moguće je podesiti do
8 različitih nivoa kad su poziciona svetla
osvetljena i kad nisu. Svaki put kad
smanjite dva nivoa osvetljenosti,
segmentni displej nivoa osvetljenosti se
smanjuje jedan po jedan.
Napomena Ako je vozilo opremljeno
automatskom kontrolom svetla, kad je
prekidač za svetlo u položaju različitom
od „OFF ” (isključeno), osvetljenje
merača se automatski prebacuje na
podešeno osvetljenje, zavisno od
osvetljenosti van vozila.
Napomena Nivo osvetljenosti
instrumenata se čuva kad se prekidač
za paljenje isključi ili kad se režim rada
postavi na OFF.
Displej dometa vožnje
Na ovom displeju se prikazuje približan
domet vožnje (koliko još kilometara ili
milja možete da vozite). Kad se domet
vožnje spusti ispod otprilike 50 km
(30 milja) prikazuje se „---”.Napomena Domet vožnje se određuje
na osnovu podataka o potrošnji goriva.
To može da se menja zavisno od uslova
vožnje i navika. Smatrajte prikazano
rastojanje samo kao približnu smernicu.
Napomena Kad dolijete gorivo displej
dometa vožnje se ažurira. Međutim, ako
dolijete samo malu količinu goriva, neće
biti prikazana ispravna vrednost. Kad
god je moguće napunite pun rezervoar.
Napomena U retkim slučajevima,
vrednost prikazana za domet vožnje
može da se promeni ako ste parkirali na
izuzetno strmom nagibu. To se dešava
usled pomeranja goriva u rezervoaru i
ne označava bilo kakav nepravilan rad.
Napomena Postavke na displeju se
mogu promeniti na željene jedinice
(kilometre ili milje). Pogledajte odeljak
„Promena postavki funkcije”.
Displej za prosečnu potrošnju
goriva
Na ovom displeju se prikazuje prosečna
potrošnja goriva od zadnjeg resetovanja
do sada. Na displeju za prosečnu
potrošnju goriva moguće je prebacivati
stanje režima resetovanja između „Auto
reset” (automatsko resetovanje) i
„Manual reset” (ručno resetovanje).
Za informacije o tome kako da
promenite postavke displeja za
prosečnu potrošnju goriva, pogledajte
odeljak „Promena postavki funkcije”.
185AHA101282
93

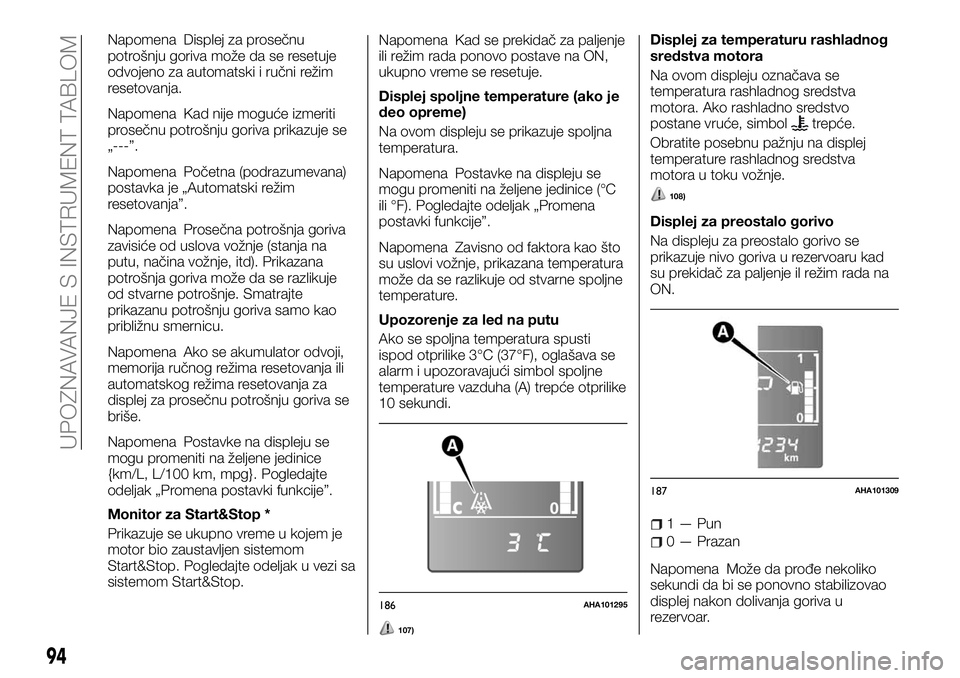

Napomena Displej za prosečnu
potrošnju goriva može da se resetuje
odvojeno za automatski i ručni režim
resetovanja.
Napomena Kad nije moguće izmeriti
prosečnu potrošnju goriva prikazuje se
„---”.
Napomena Početna (podrazumevana)
postavka je „Automatski režim
resetovanja”.
Napomena Prosečna potrošnja goriva
zavisiće od uslova vožnje (stanja na
putu, načina vožnje, itd). Prikazana
potrošnja goriva može da se razlikuje
od stvarne potrošnje. Smatrajte
prikazanu potrošnju goriva samo kao
približnu smernicu.
Napomena Ako se akumulator odvoji,
memorija ručnog režima resetovanja ili
automatskog režima resetovanja za
displej za prosečnu potrošnju goriva se
briše.
Napomena Postavke na displeju se
mogu promeniti na željene jedinice
{km/L, L/100 km, mpg}. Pogledajte
odeljak „Promena postavki funkcije”.
Monitor za Start&Stop *
Prikazuje se ukupno vreme u kojem je
motor bio zaustavljen sistemom
Start&Stop. Pogledajte odeljak u vezi sa
sistemom Start&Stop.Napomena Kad se prekidač za paljenje
ili režim rada ponovo postave na ON,
ukupno vreme se resetuje.
Displej spoljne temperature (ako je
deo opreme)
Na ovom displeju se prikazuje spoljna
temperatura.
Napomena Postavke na displeju se
mogu promeniti na željene jedinice (°C
ili °F). Pogledajte odeljak „Promena
postavki funkcije”.
Napomena Zavisno od faktora kao što
su uslovi vožnje, prikazana temperatura
može da se razlikuje od stvarne spoljne
temperature.
Upozorenje za led na putu
Ako se spoljna temperatura spusti
ispod otprilike 3°C (37°F), oglašava se
alarm i upozoravajući simbol spoljne
temperature vazduha (A) trepće otprilike
10 sekundi.
107)
Displej za temperaturu rashladnog
sredstva motora
Na ovom displeju označava se
temperatura rashladnog sredstva
motora. Ako rashladno sredstvo
postane vruće, simbol
trepće.
Obratite posebnu pažnju na displej
temperature rashladnog sredstva
motora u toku vožnje.
108)
Displej za preostalo gorivo
Na displeju za preostalo gorivo se
prikazuje nivo goriva u rezervoaru kad
su prekidač za paljenje il režim rada na
ON.
1 — Pun
0 — Prazan
Napomena Može da prođe nekoliko
sekundi da bi se ponovno stabilizovao
displej nakon dolivanja goriva u
rezervoar.
186AHA101295
187AHA101309
94
UPOZNAVANJE S INSTRUMENT TABLOM

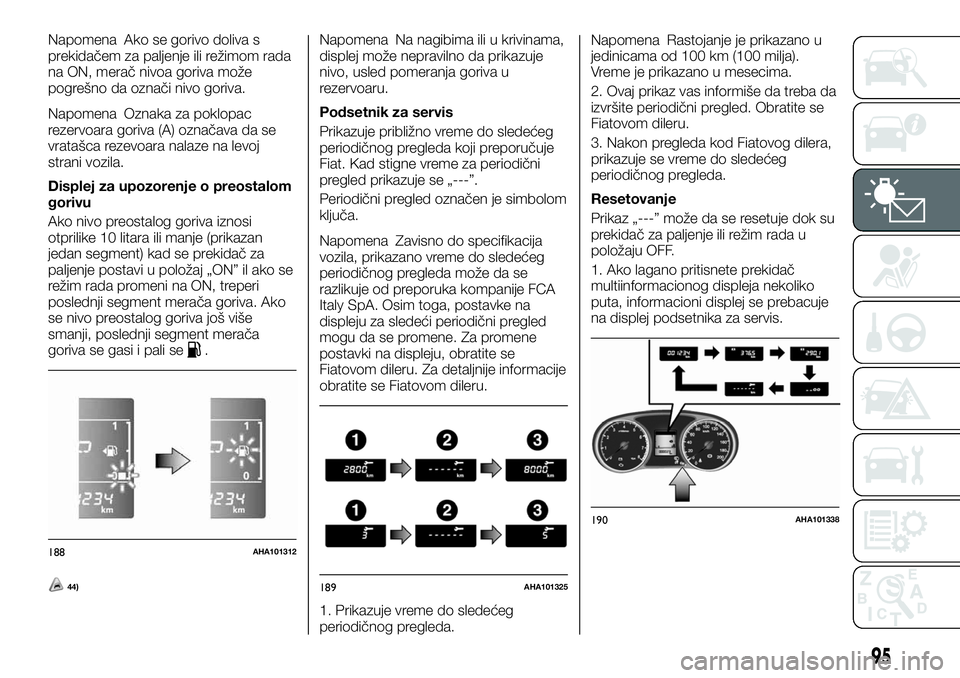

Napomena Ako se gorivo doliva s
prekidačem za paljenje ili režimom rada
na ON, merač nivoa goriva može
pogrešno da označi nivo goriva.
Napomena Oznaka za poklopac
rezervoara goriva (A) označava da se
vratašca rezevoara nalaze na levoj
strani vozila.
Displej za upozorenje o preostalom
gorivu
Ako nivo preostalog goriva iznosi
otprilike 10 litara ili manje (prikazan
jedan segment) kad se prekidač za
paljenje postavi u položaj „ON” il ako se
režim rada promeni na ON, treperi
poslednji segment merača goriva. Ako
se nivo preostalog goriva još više
smanji, poslednji segment merača
goriva se gasi i pali se
.
44)
Napomena Na nagibima ili u krivinama,
displej može nepravilno da prikazuje
nivo, usled pomeranja goriva u
rezervoaru.
Podsetnik za servis
Prikazuje približno vreme do sledećeg
periodičnog pregleda koji preporučuje
Fiat. Kad stigne vreme za periodični
pregled prikazuje se „---”.
Periodični pregled označen je simbolom
ključa.
Napomena Zavisno do specifikacija
vozila, prikazano vreme do sledećeg
periodičnog pregleda može da se
razlikuje od preporuka kompanije FCA
Italy SpA. Osim toga, postavke na
displeju za sledeći periodični pregled
mogu da se promene. Za promene
postavki na displeju, obratite se
Fiatovom dileru. Za detaljnije informacije
obratite se Fiatovom dileru.
1. Prikazuje vreme do sledećeg
periodičnog pregleda.Napomena Rastojanje je prikazano u
jedinicama od 100 km (100 milja).
Vreme je prikazano u mesecima.
2. Ovaj prikaz vas informiše da treba da
izvršite periodični pregled. Obratite se
Fiatovom dileru.
3. Nakon pregleda kod Fiatovog dilera,
prikazuje se vreme do sledećeg
periodičnog pregleda.
Resetovanje
Prikaz „---” može da se resetuje dok su
prekidač za paljenje ili režim rada u
položaju OFF.
1. Ako lagano pritisnete prekidač
multiinformacionog displeja nekoliko
puta, informacioni displej se prebacuje
na displej podsetnika za servis.
188AHA101312
189AHA101325
190AHA101338
95

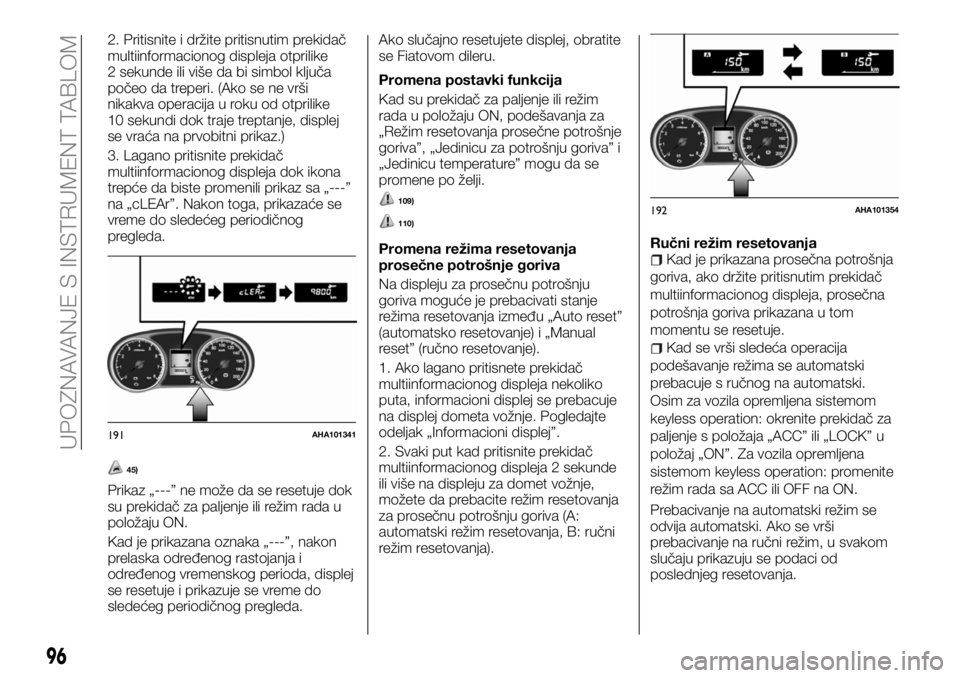

2. Pritisnite i držite pritisnutim prekidač
multiinformacionog displeja otprilike
2 sekunde ili više da bi simbol ključa
počeo da treperi. (Ako se ne vrši
nikakva operacija u roku od otprilike
10 sekundi dok traje treptanje, displej
se vraća na prvobitni prikaz.)
3. Lagano pritisnite prekidač
multiinformacionog displeja dok ikona
trepće da biste promenili prikaz sa „---”
na „cLEAr”. Nakon toga, prikazaće se
vreme do sledećeg periodičnog
pregleda.
45)
Prikaz „---” ne može da se resetuje dok
su prekidač za paljenje ili režim rada u
položaju ON.
Kad je prikazana oznaka „---”, nakon
prelaska određenog rastojanja i
određenog vremenskog perioda, displej
se resetuje i prikazuje se vreme do
sledećeg periodičnog pregleda.Ako slučajno resetujete displej, obratite
se Fiatovom dileru.
Promena postavki funkcija
Kad su prekidač za paljenje ili režim
rada u položaju ON, podešavanja za
„Režim resetovanja prosečne potrošnje
goriva”, „Jedinicu za potrošnju goriva” i
„Jedinicu temperature” mogu da se
promene po želji.
109)
110)
Promena režima resetovanja
prosečne potrošnje goriva
Na displeju za prosečnu potrošnju
goriva moguće je prebacivati stanje
režima resetovanja između „Auto reset”
(automatsko resetovanje) i „Manual
reset” (ručno resetovanje).
1. Ako lagano pritisnete prekidač
multiinformacionog displeja nekoliko
puta, informacioni displej se prebacuje
na displej dometa vožnje. Pogledajte
odeljak „Informacioni displej”.
2. Svaki put kad pritisnite prekidač
multiinformacionog displeja 2 sekunde
ili više na displeju za domet vožnje,
možete da prebacite režim resetovanja
za prosečnu potrošnju goriva (A:
automatski režim resetovanja, B: ručni
režim resetovanja).Ručni režim resetovanjaKad je prikazana prosečna potrošnja
goriva, ako držite pritisnutim prekidač
multiinformacionog displeja, prosečna
potrošnja goriva prikazana u tom
momentu se resetuje.
Kad se vrši sledeća operacija
podešavanje režima se automatski
prebacuje s ručnog na automatski.
Osim za vozila opremljena sistemom
keyless operation: okrenite prekidač za
paljenje s položaja „ACC” ili „LOCK” u
položaj „ON”. Za vozila opremljena
sistemom keyless operation: promenite
režim rada sa ACC ili OFF na ON.
Prebacivanje na automatski režim se
odvija automatski. Ako se vrši
prebacivanje na ručni režim, u svakom
slučaju prikazuju se podaci od
poslednjeg resetovanja.
191AHA101341
192AHA101354
96
UPOZNAVANJE S INSTRUMENT TABLOM

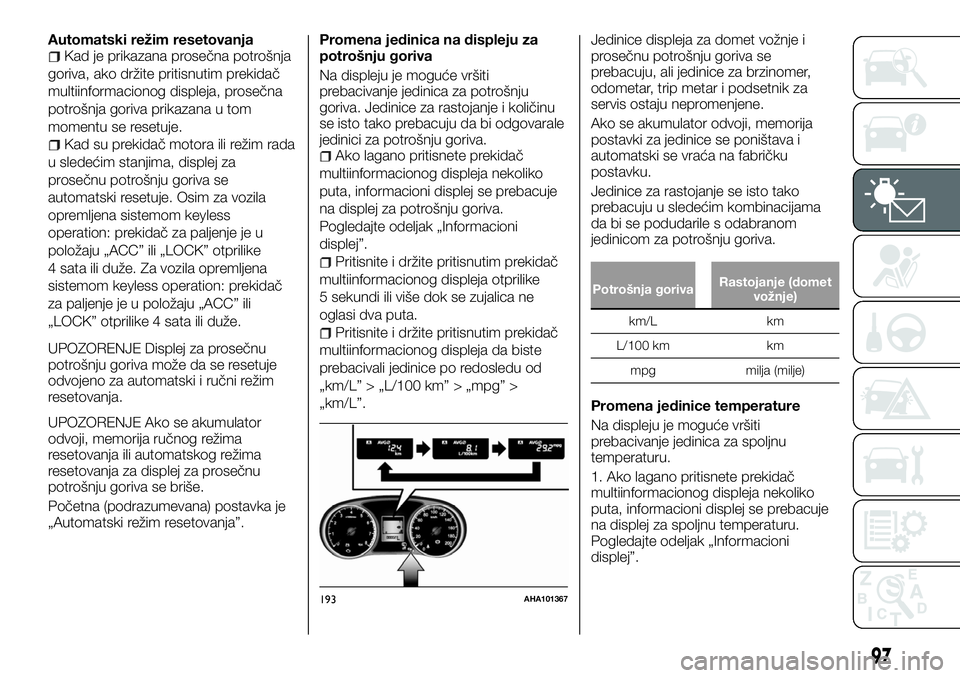

Automatski režim resetovanjaKad je prikazana prosečna potrošnja
goriva, ako držite pritisnutim prekidač
multiinformacionog displeja, prosečna
potrošnja goriva prikazana u tom
momentu se resetuje.
Kad su prekidač motora ili režim rada
u sledećim stanjima, displej za
prosečnu potrošnju goriva se
automatski resetuje. Osim za vozila
opremljena sistemom keyless
operation: prekidač za paljenje je u
položaju „ACC” ili „LOCK” otprilike
4 sata ili duže. Za vozila opremljena
sistemom keyless operation: prekidač
za paljenje je u položaju „ACC” ili
„LOCK” otprilike 4 sata ili duže.
UPOZORENJE Displej za prosečnu
potrošnju goriva može da se resetuje
odvojeno za automatski i ručni režim
resetovanja.
UPOZORENJE Ako se akumulator
odvoji, memorija ručnog režima
resetovanja ili automatskog režima
resetovanja za displej za prosečnu
potrošnju goriva se briše.
Početna (podrazumevana) postavka je
„Automatski režim resetovanja”.Promena jedinica na displeju za
potrošnju goriva
Na displeju je moguće vršiti
prebacivanje jedinica za potrošnju
goriva. Jedinice za rastojanje i količinu
se isto tako prebacuju da bi odgovarale
jedinici za potrošnju goriva.Ako lagano pritisnete prekidač
multiinformacionog displeja nekoliko
puta, informacioni displej se prebacuje
na displej za potrošnju goriva.
Pogledajte odeljak „Informacioni
displej”.
Pritisnite i držite pritisnutim prekidač
multiinformacionog displeja otprilike
5 sekundi ili više dok se zujalica ne
oglasi dva puta.
Pritisnite i držite pritisnutim prekidač
multiinformacionog displeja da biste
prebacivali jedinice po redosledu od
„km/L” > „L/100 km” > „mpg” >
„km/L”.Jedinice displeja za domet vožnje i
prosečnu potrošnju goriva se
prebacuju, ali jedinice za brzinomer,
odometar, trip metar i podsetnik za
servis ostaju nepromenjene.
Ako se akumulator odvoji, memorija
postavki za jedinice se poništava i
automatski se vraća na fabričku
postavku.
Jedinice za rastojanje se isto tako
prebacuju u sledećim kombinacijama
da bi se podudarile s odabranom
jedinicom za potrošnju goriva.
Potrošnja gorivaRastojanje (domet
vožnje)
km/L km
L/100 km km
mpg milja (milje)
Promena jedinice temperature
Na displeju je moguće vršiti
prebacivanje jedinica za spoljnu
temperaturu.
1. Ako lagano pritisnete prekidač
multiinformacionog displeja nekoliko
puta, informacioni displej se prebacuje
na displej za spoljnu temperaturu.
Pogledajte odeljak „Informacioni
displej”.
193AHA101367
97

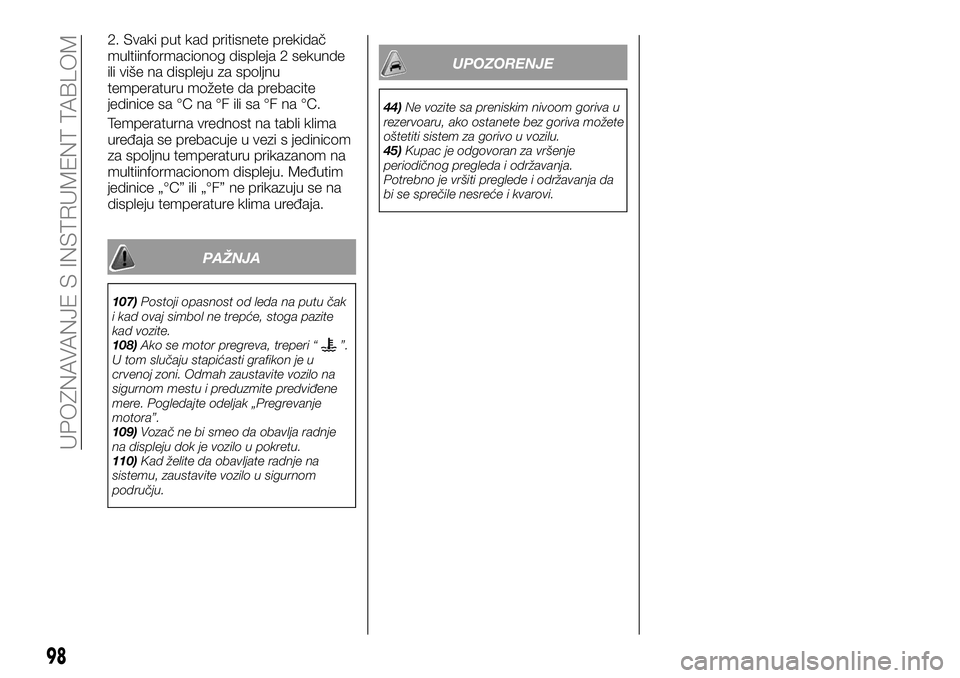

2. Svaki put kad pritisnete prekidač
multiinformacionog displeja 2 sekunde
ili više na displeju za spoljnu
temperaturu možete da prebacite
jedinice sa °C na °F ili sa °F na °C.
Temperaturna vrednost na tabli klima
uređaja se prebacuje u vezi s jedinicom
za spoljnu temperaturu prikazanom na
multiinformacionom displeju. Međutim
jedinice „°C” ili „°F” ne prikazuju se na
displeju temperature klima uređaja.
PAŽNJA
107)Postoji opasnost od leda na putu čak
i kad ovaj simbol ne trepće, stoga pazite
kad vozite.
108)Ako se motor pregreva, treperi “
”.
U tom slučaju stapićasti grafikon je u
crvenoj zoni. Odmah zaustavite vozilo na
sigurnom mestu i preduzmite predviđene
mere. Pogledajte odeljak „Pregrevanje
motora”.
109)Vozač ne bi smeo da obavlja radnje
na displeju dok je vozilo u pokretu.
110)Kad želite da obavljate radnje na
sistemu, zaustavite vozilo u sigurnom
području.
UPOZORENJE
44)Ne vozite sa preniskim nivoom goriva u
rezervoaru, ako ostanete bez goriva možete
oštetiti sistem za gorivo u vozilu.
45)Kupac je odgovoran za vršenje
periodičnog pregleda i održavanja.
Potrebno je vršiti preglede i održavanja da
bi se sprečile nesreće i kvarovi.
98
UPOZNAVANJE S INSTRUMENT TABLOM
