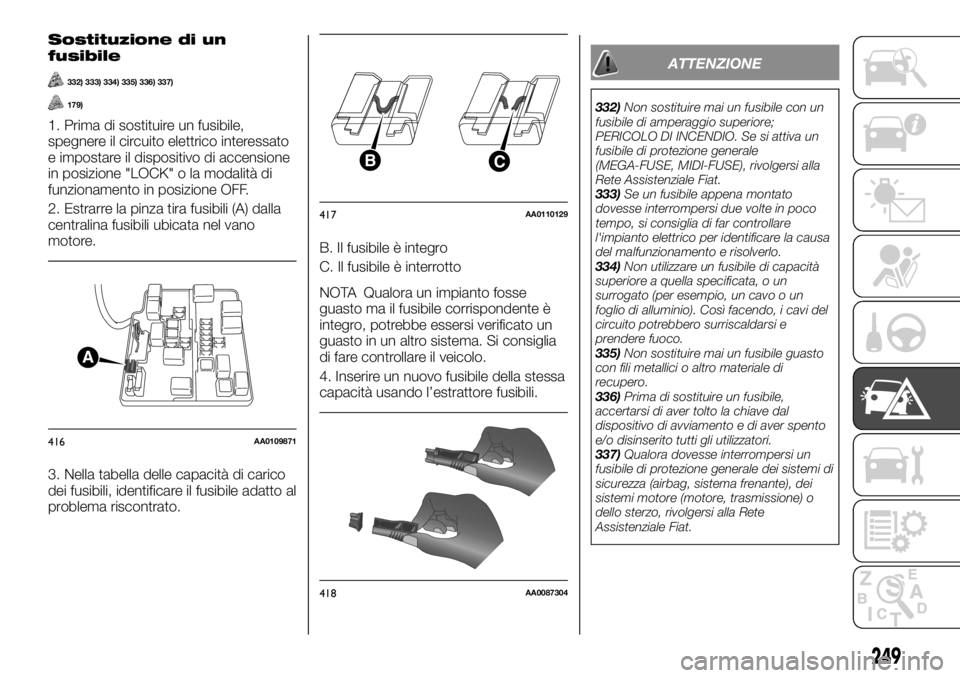

Sostituzione di un
fusibile
332) 333) 334) 335) 336) 337)
179)
1. Prima di sostituire un fusibile,
spegnere il circuito elettrico interessato
e impostare il dispositivo di accensione
in posizione "LOCK" o la modalità di
funzionamento in posizione OFF.
2. Estrarre la pinza tira fusibili (A) dalla
centralina fusibili ubicata nel vano
motore.
3. Nella tabella delle capacità di carico
dei fusibili, identificare il fusibile adatto al
problema riscontrato.B. Il fusibile è integro
C. Il fusibile è interrotto
NOTA Qualora un impianto fosse
guasto ma il fusibile corrispondente è
integro, potrebbe essersi verificato un
guasto in un altro sistema. Si consiglia
di fare controllare il veicolo.
4. Inserire un nuovo fusibile della stessa
capacità usando l’estrattore fusibili.
ATTENZIONE
332)Non sostituire mai un fusibile con un
fusibile di amperaggio superiore;
PERICOLO DI INCENDIO. Se si attiva un
fusibile di protezione generale
(MEGA-FUSE, MIDI-FUSE), rivolgersi alla
Rete Assistenziale Fiat.
333)Se un fusibile appena montato
dovesse interrompersi due volte in poco
tempo, si consiglia di far controllare
l'impianto elettrico per identificare la causa
del malfunzionamento e risolverlo.
334)Non utilizzare un fusibile di capacità
superiore a quella specificata, o un
surrogato (per esempio, un cavo o un
foglio di alluminio). Così facendo, i cavi del
circuito potrebbero surriscaldarsi e
prendere fuoco.
335)Non sostituire mai un fusibile guasto
con fili metallici o altro materiale di
recupero.
336)Prima di sostituire un fusibile,
accertarsi di aver tolto la chiave dal
dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.
337)Qualora dovesse interrompersi un
fusibile di protezione generale dei sistemi di
sicurezza (airbag, sistema frenante), dei
sistemi motore (motore, trasmissione) o
dello sterzo, rivolgersi alla Rete
Assistenziale Fiat.
A
416AA0109871
BC
417AA0110129
418AA0087304
249

AVVERTENZA
179)Se è necessario lavare il vano motore,
prestando attenzione a non colpire
direttamente la centralina dei fusibili e il
motorino dei tergicristallo con il getto
d'acqua

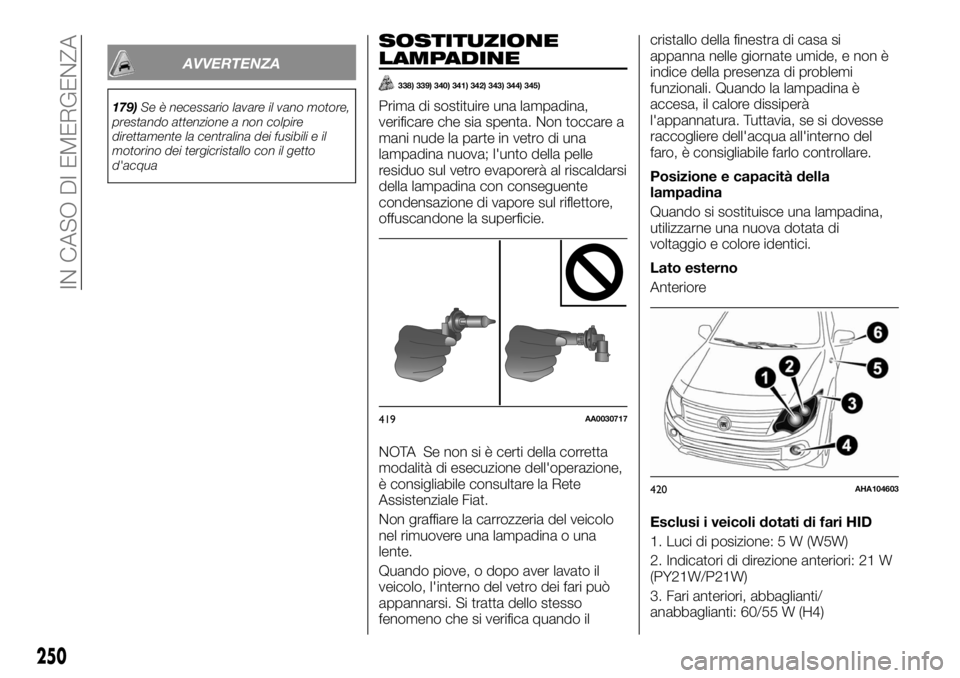

SOSTITUZIONE
LAMPADINE
338) 339) 340) 341) 342) 343) 344) 345)
Prima di sostituire una lampadina,
verificare che sia spenta. Non toccare a
mani nude la parte in vetro di una
lampadina nuova; l'unto della pelle
residuo sul vetro evaporerà al riscaldarsi
della lampadina con conseguente
condensazione di vapore sul riflettore,
offuscandone la superficie.
NOTA Se non si è certi della corretta
modalità di esecuzione dell'operazione,
è consigliabile consultare la Rete
Assistenziale Fiat.
Non graffiare la carrozzeria del veicolo
nel rimuovere una lampadina o una
lente.
Quando piove, o dopo aver lavato il
veicolo, l'interno del vetro dei fari può
appannarsi. Si tratta dello stesso
fenomeno che si verifica quando ilcristallo della finestra di casa si
appanna nelle giornate umide, e non è
indice della presenza di problemi
funzionali. Quando la lampadina è
accesa, il calore dissiperà
l'appannatura. Tuttavia, se si dovesse
raccogliere dell'acqua all'interno del
faro, è consigliabile farlo controllare.
Posizione e capacità della
lampadina
Quando si sostituisce una lampadina,
utilizzarne una nuova dotata di
voltaggio e colore identici.
Lato esterno
Anteriore
Esclusi i veicoli dotati di fari HID
1. Luci di posizione: 5 W (W5W)
2. Indicatori di direzione anteriori: 21 W
(PY21W/P21W)
3. Fari anteriori, abbaglianti/
anabbaglianti: 60/55 W (H4)
419AA0030717
420AHA104603
250
IN CASO DI EMERGENZA

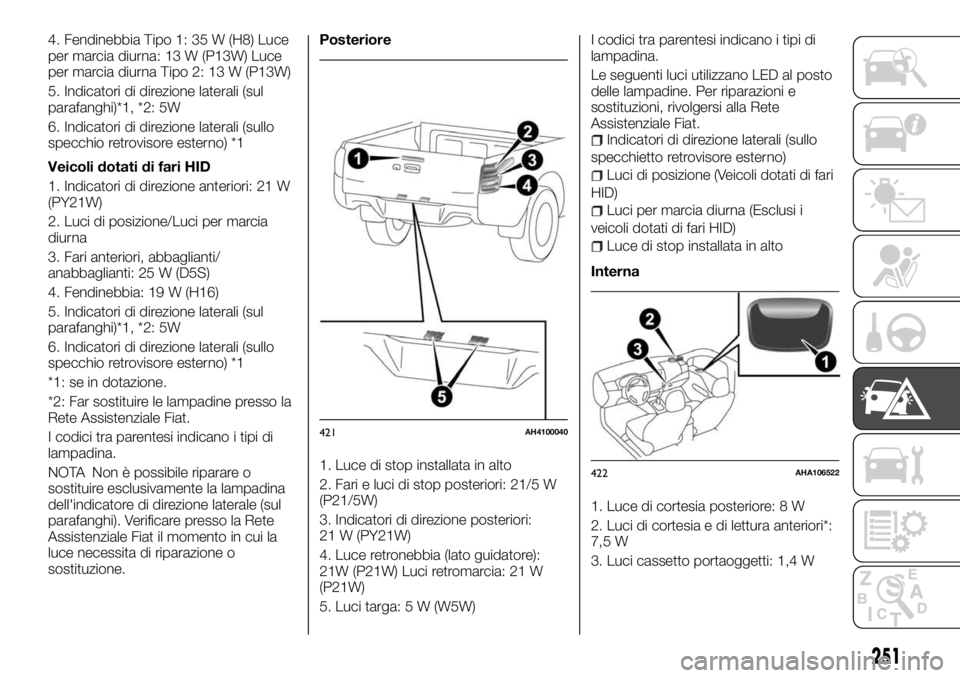

4. Fendinebbia Tipo 1: 35 W (H8) Luce
per marcia diurna: 13 W (P13W) Luce
per marcia diurna Tipo 2: 13 W (P13W)
5. Indicatori di direzione laterali (sul
parafanghi)*1, *2: 5W
6. Indicatori di direzione laterali (sullo
specchio retrovisore esterno) *1
Veicoli dotati di fari HID
1. Indicatori di direzione anteriori: 21 W
(PY21W)
2. Luci di posizione/Luci per marcia
diurna
3. Fari anteriori, abbaglianti/
anabbaglianti: 25 W (D5S)
4. Fendinebbia: 19 W (H16)
5. Indicatori di direzione laterali (sul
parafanghi)*1, *2: 5W
6. Indicatori di direzione laterali (sullo
specchio retrovisore esterno) *1
*1: se in dotazione.
*2: Far sostituire le lampadine presso la
Rete Assistenziale Fiat.
I codici tra parentesi indicano i tipi di
lampadina.
NOTA Non è possibile riparare o
sostituire esclusivamente la lampadina
dell'indicatore di direzione laterale (sul
parafanghi). Verificare presso la Rete
Assistenziale Fiat il momento in cui la
luce necessita di riparazione o
sostituzione.Posteriore
1. Luce di stop installata in alto
2. Fari e luci di stop posteriori: 21/5 W
(P21/5W)
3. Indicatori di direzione posteriori:
21 W (PY21W)
4. Luce retronebbia (lato guidatore):
21W (P21W) Luci retromarcia: 21 W
(P21W)
5. Luci targa: 5 W (W5W)I codici tra parentesi indicano i tipi di
lampadina.
Le seguenti luci utilizzano LED al posto
delle lampadine. Per riparazioni e
sostituzioni, rivolgersi alla Rete
Assistenziale Fiat.
Indicatori di direzione laterali (sullo
specchietto retrovisore esterno)
Luci di posizione (Veicoli dotati di fari
HID)
Luci per marcia diurna (Esclusi i
veicoli dotati di fari HID)
Luce di stop installata in alto
Interna
1. Luce di cortesia posteriore: 8 W
2. Luci di cortesia e di lettura anteriori*:
7,5 W
3. Luci cassetto portaoggetti: 1,4 W
421AH4100040
422AHA106522
251

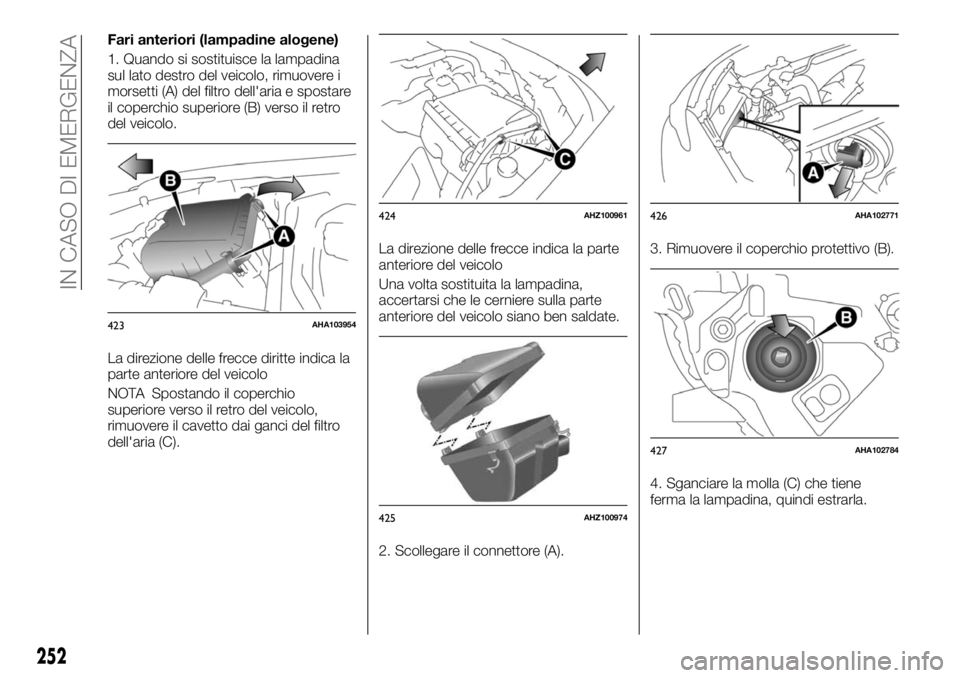

Fari anteriori (lampadine alogene)
1. Quando si sostituisce la lampadina
sul lato destro del veicolo, rimuovere i
morsetti (A) del filtro dell'aria e spostare
il coperchio superiore (B) verso il retro
del veicolo.
La direzione delle frecce diritte indica la
parte anteriore del veicolo
NOTA Spostando il coperchio
superiore verso il retro del veicolo,
rimuovere il cavetto dai ganci del filtro
dell'aria (C).La direzione delle frecce indica la parte
anteriore del veicolo
Una volta sostituita la lampadina,
accertarsi che le cerniere sulla parte
anteriore del veicolo siano ben saldate.
2. Scollegare il connettore (A).3. Rimuovere il coperchio protettivo (B).
4. Sganciare la molla (C) che tiene
ferma la lampadina, quindi estrarla.
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
252
IN CASO DI EMERGENZA

5. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.

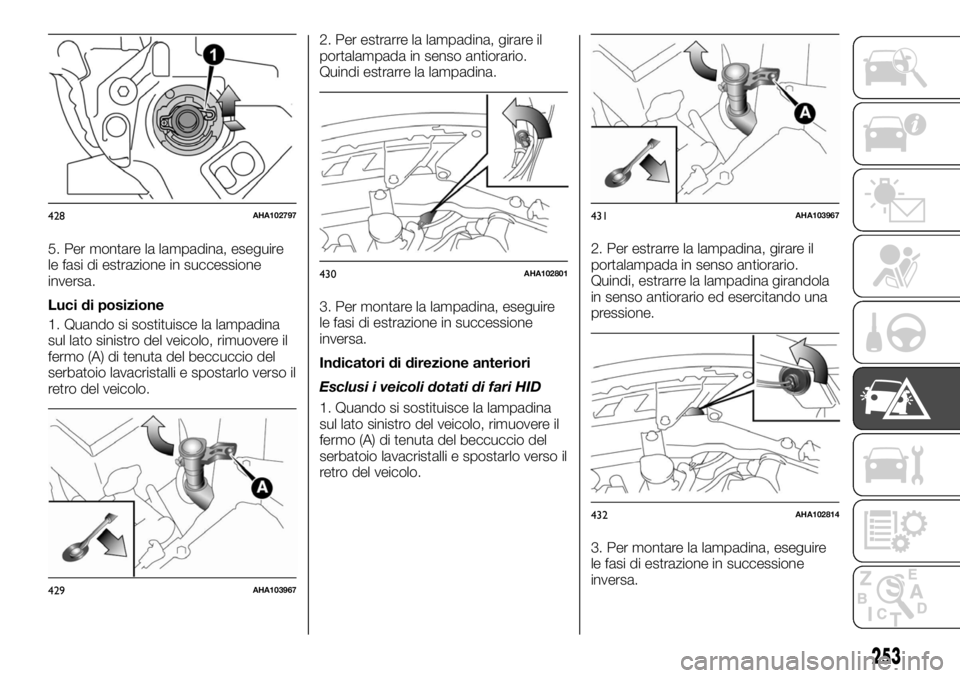

Luci di posizione
1. Quando si sostituisce la lampadina
sul lato sinistro del veicolo, rimuovere il
fermo (A) di tenuta del beccuccio del
serbatoio lavacristalli e spostarlo verso il
retro del veicolo.2. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
Quindi estrarre la lampadina.
3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Indicatori di direzione anteriori
Esclusi i veicoli dotati di fari HID
1. Quando si sostituisce la lampadina
sul lato sinistro del veicolo, rimuovere il
fermo (A) di tenuta del beccuccio del
serbatoio lavacristalli e spostarlo verso il
retro del veicolo.2. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
Quindi, estrarre la lampadina girandola
in senso antiorario ed esercitando una
pressione.
3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
428AHA102797
429AHA103967
430AHA102801
431AHA103967
432AHA102814
253

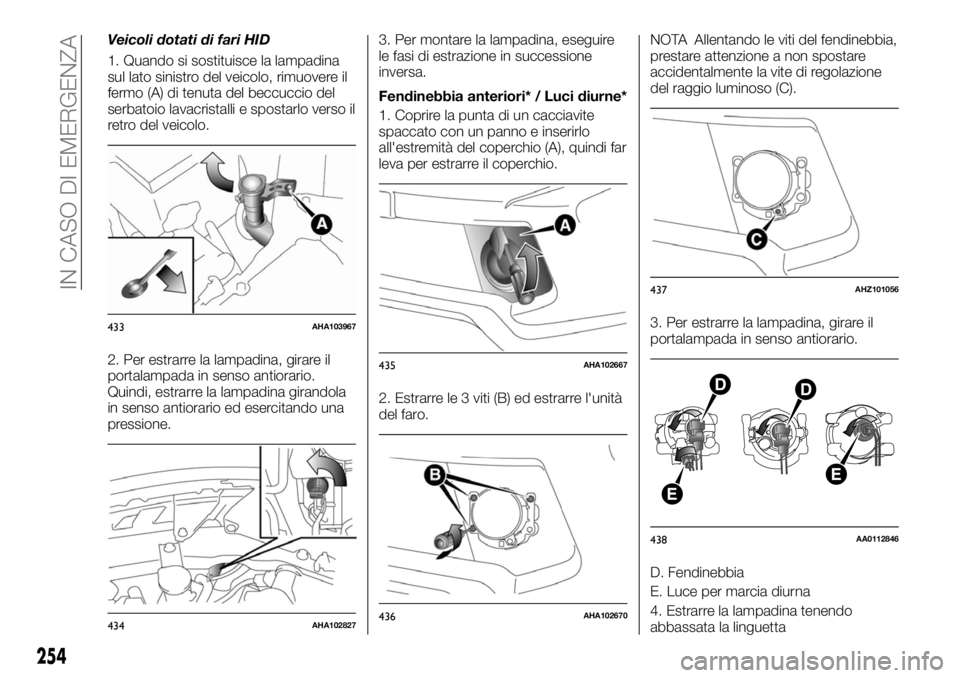

Veicoli dotati di fari HID
1. Quando si sostituisce la lampadina
sul lato sinistro del veicolo, rimuovere il
fermo (A) di tenuta del beccuccio del
serbatoio lavacristalli e spostarlo verso il
retro del veicolo.
2. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
Quindi, estrarre la lampadina girandola
in senso antiorario ed esercitando una
pressione.3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Fendinebbia anteriori* / Luci diurne*
1. Coprire la punta di un cacciavite
spaccato con un panno e inserirlo
all'estremità del coperchio (A), quindi far
leva per estrarre il coperchio.
2. Estrarre le 3 viti (B) ed estrarre l'unità
del faro.NOTA Allentando le viti del fendinebbia,
prestare attenzione a non spostare
accidentalmente la vite di regolazione
del raggio luminoso (C).
3. Per estrarre la lampadina, girare il
portalampada in senso antiorario.
D. Fendinebbia
E. Luce per marcia diurna
4. Estrarre la lampadina tenendo
abbassata la linguetta
433AHA103967
434AHA102827
435AHA102667
436AHA102670
437AHZ101056
DD
E
E
438AA0112846
254
IN CASO DI EMERGENZA

5. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa

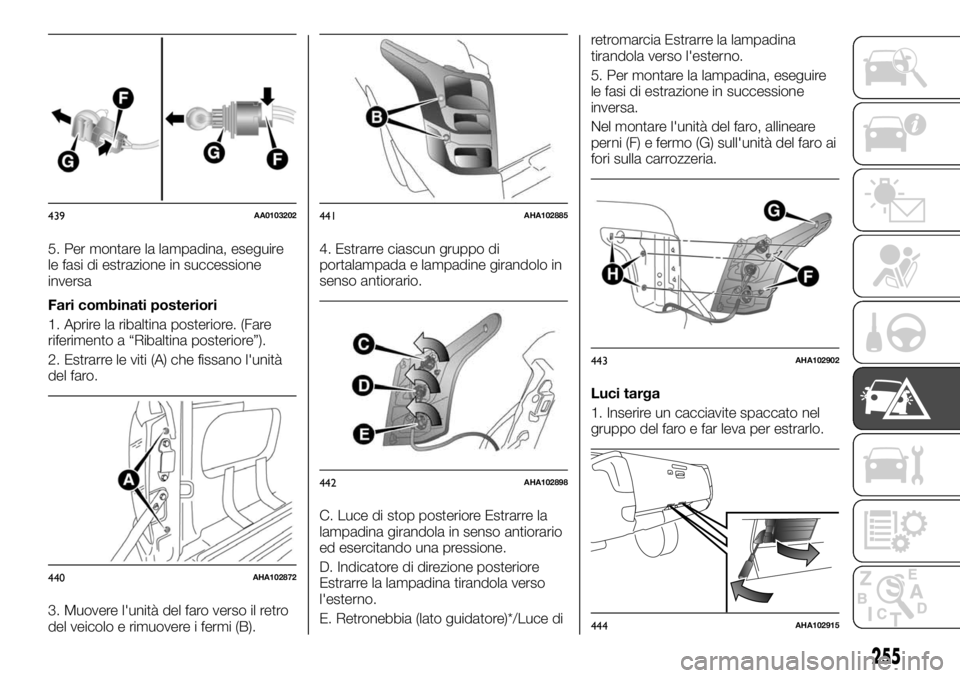

Fari combinati posteriori
1. Aprire la ribaltina posteriore. (Fare
riferimento a “Ribaltina posteriore”).
2. Estrarre le viti (A) che fissano l'unità
del faro.
3. Muovere l'unità del faro verso il retro
del veicolo e rimuovere i fermi (B).4. Estrarre ciascun gruppo di
portalampada e lampadine girandolo in
senso antiorario.
C. Luce di stop posteriore Estrarre la
lampadina girandola in senso antiorario
ed esercitando una pressione.
D. Indicatore di direzione posteriore
Estrarre la lampadina tirandola verso
l'esterno.
E. Retronebbia (lato guidatore)*/Luce diretromarcia Estrarre la lampadina
tirandola verso l'esterno.
5. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
Nel montare l'unità del faro, allineare
perni (F) e fermo (G) sull'unità del faro ai
fori sulla carrozzeria.
Luci targa
1. Inserire un cacciavite spaccato nel
gruppo del faro e far leva per estrarlo.
439AA0103202
440AHA102872
441AHA102885
442AHA102898
443AHA102902
444AHA102915
255

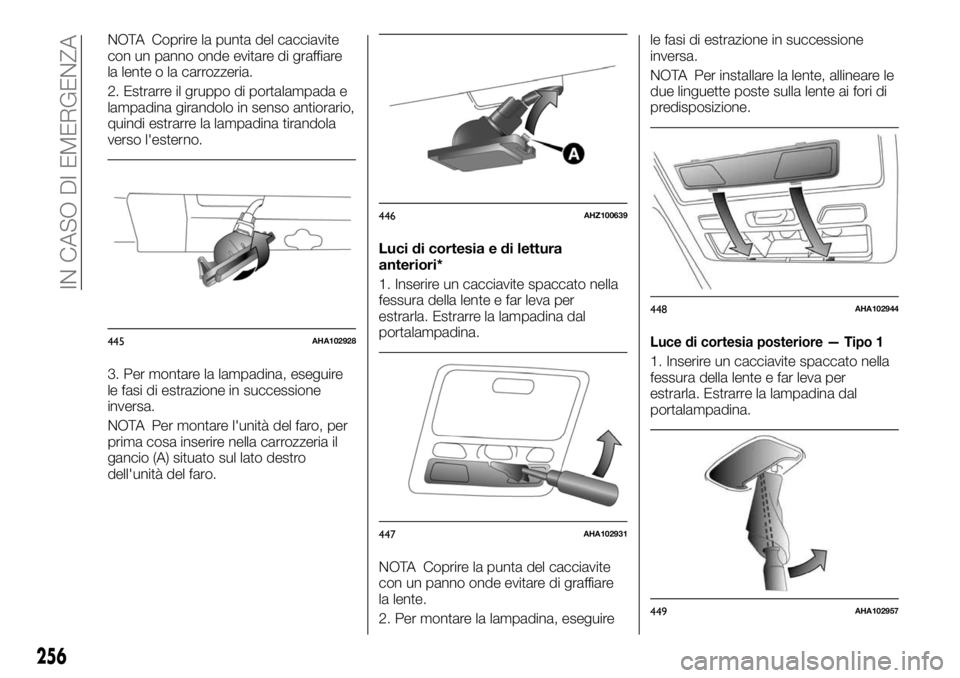

NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente o la carrozzeria.
2. Estrarre il gruppo di portalampada e
lampadina girandolo in senso antiorario,
quindi estrarre la lampadina tirandola
verso l'esterno.
3. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
NOTA Per montare l'unità del faro, per
prima cosa inserire nella carrozzeria il
gancio (A) situato sul lato destro
dell'unità del faro.Luci di cortesia e di lettura
anteriori*
1. Inserire un cacciavite spaccato nella
fessura della lente e far leva per
estrarla. Estrarre la lampadina dal
portalampadina.
NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente.
2. Per montare la lampadina, eseguirele fasi di estrazione in successione
inversa.
NOTA Per installare la lente, allineare le
due linguette poste sulla lente ai fori di
predisposizione.
Luce di cortesia posteriore — Tipo 1
1. Inserire un cacciavite spaccato nella
fessura della lente e far leva per
estrarla. Estrarre la lampadina dal
portalampadina.
445AHA102928
446AHZ100639
447AHA102931
448AHA102944
449AHA102957
256
IN CASO DI EMERGENZA

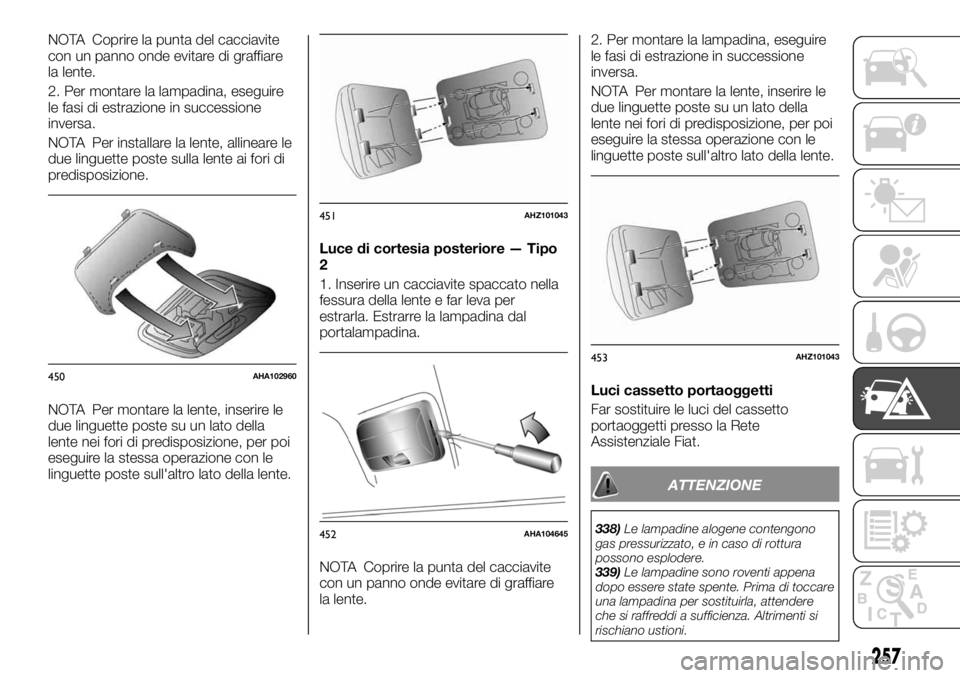

NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente.
2. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
NOTA Per installare la lente, allineare le
due linguette poste sulla lente ai fori di
predisposizione.
NOTA Per montare la lente, inserire le
due linguette poste su un lato della
lente nei fori di predisposizione, per poi
eseguire la stessa operazione con le
linguette poste sull'altro lato della lente.Luce di cortesia posteriore — Tipo
2
1. Inserire un cacciavite spaccato nella
fessura della lente e far leva per
estrarla. Estrarre la lampadina dal
portalampadina.
NOTA Coprire la punta del cacciavite
con un panno onde evitare di graffiare
la lente.2. Per montare la lampadina, eseguire
le fasi di estrazione in successione
inversa.
NOTA Per montare la lente, inserire le
due linguette poste su un lato della
lente nei fori di predisposizione, per poi
eseguire la stessa operazione con le
linguette poste sull'altro lato della lente.
Luci cassetto portaoggetti
Far sostituire le luci del cassetto
portaoggetti presso la Rete
Assistenziale Fiat.
ATTENZIONE
338)Le lampadine alogene contengono
gas pressurizzato, e in caso di rottura
possono esplodere.
339)Le lampadine sono roventi appena
dopo essere state spente. Prima di toccare
una lampadina per sostituirla, attendere
che si raffreddi a sufficienza. Altrimenti si
rischiano ustioni.
450AHA102960
451AHZ101043
452AHA104645
453AHZ101043
257

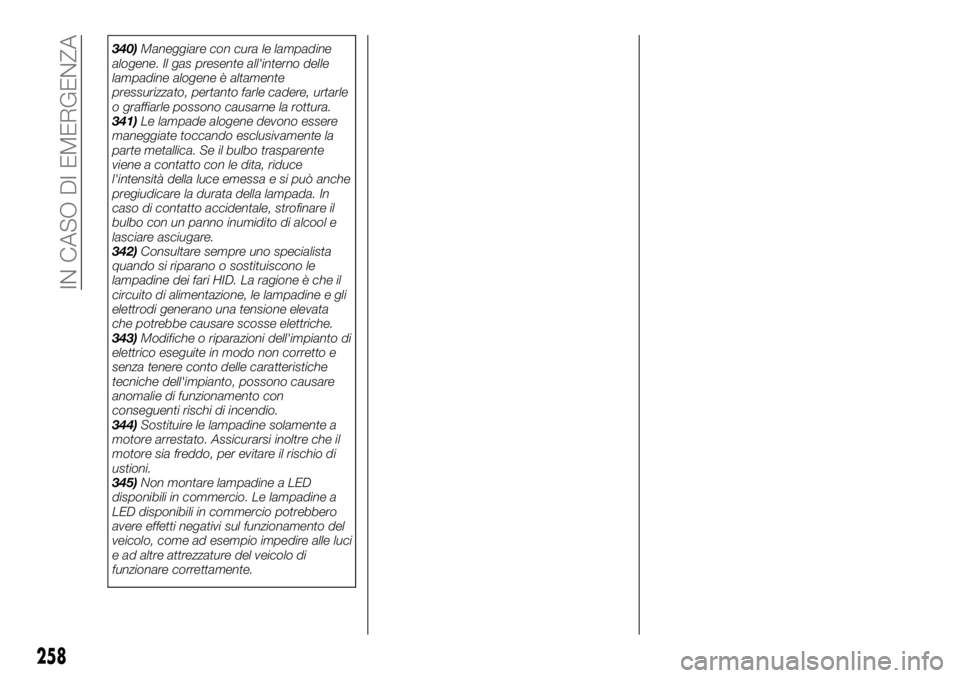

340)Maneggiare con cura le lampadine
alogene. Il gas presente all'interno delle
lampadine alogene è altamente
pressurizzato, pertanto farle cadere, urtarle
o graffiarle possono causarne la rottura.
341)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare il
bulbo con un panno inumidito di alcool e
lasciare asciugare.
342)Consultare sempre uno specialista
quando si riparano o sostituiscono le
lampadine dei fari HID. La ragione è che il
circuito di alimentazione, le lampadine e gli
elettrodi generano una tensione elevata
che potrebbe causare scosse elettriche.
343)Modifiche o riparazioni dell'impianto di
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con
conseguenti rischi di incendio.
344)Sostituire le lampadine solamente a
motore arrestato. Assicurarsi inoltre che il
motore sia freddo, per evitare il rischio di
ustioni.
345)Non montare lampadine a LED
disponibili in commercio. Le lampadine a
LED disponibili in commercio potrebbero
avere effetti negativi sul funzionamento del
veicolo, come ad esempio impedire alle luci
e ad altre attrezzature del veicolo di
funzionare correttamente.
258
IN CASO DI EMERGENZA
