226)Durante la guida il dispositivo di
trazione sulla neve (catene per pneumatici)
può danneggiare le ruote in alluminio.
Quando si monta il dispositivo di trazione
sulla neve (catene per pneumatici) su una
ruota in alluminio, controllare che parti del
dispositivo di trazione sulla neve (catene
per pneumatici) o degli accessori non
entrino in contatto con la ruota stessa.
227)Quando si monta o si rimuove il
dispositivo di trazione sulla neve (catene
per pneumatici), controllare che le proprie
mani o altre parti del corpo non vengano
lesionate dai bordi della carrozzeria.
228)Montare il dispositivo di trazione sulla
neve (catene per pneumatici) solo sugli
pneumatici posteriori e serrarlo il più
possibile con le estremità chiuse
saldamente.
289

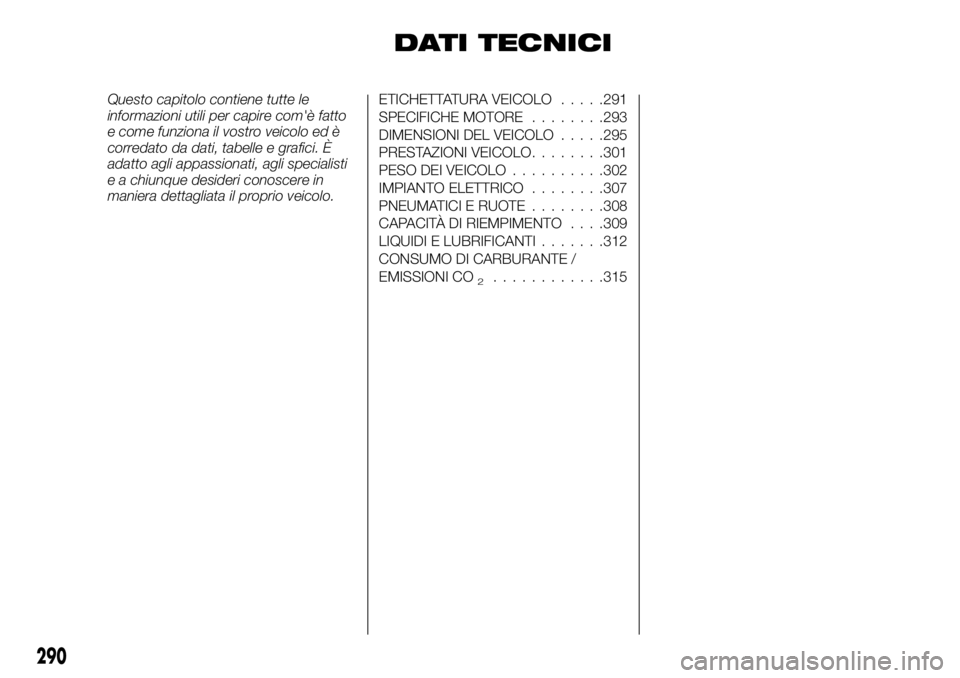

DATI TECNICI
Questo capitolo contiene tutte le
informazioni utili per capire com'è fatto
e come funziona il vostro veicolo ed è
corredato da dati, tabelle e grafici. È
adatto agli appassionati, agli specialisti
e a chiunque desideri conoscere in
maniera dettagliata il proprio veicolo.ETICHETTATURA VEICOLO.....291
SPECIFICHE MOTORE........293
DIMENSIONI DEL VEICOLO.....295
PRESTAZIONI VEICOLO........301
PESO DEI VEICOLO..........302
IMPIANTO ELETTRICO........307
PNEUMATICI E RUOTE........308
CAPACITÀ DI RIEMPIMENTO. . . .309
LIQUIDI E LUBRIFICANTI.......312
CONSUMO DI CARBURANTE /
EMISSIONI CO
2............315
290

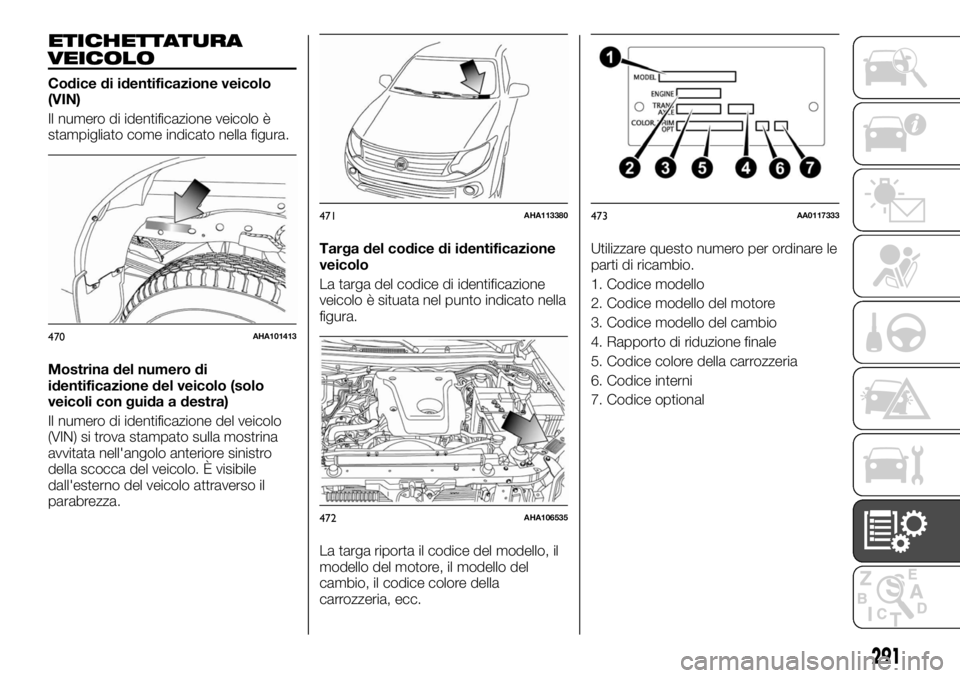

ETICHETTATURA
VEICOLO
Codice di identificazione veicolo
(VIN)
Il numero di identificazione veicolo è
stampigliato come indicato nella figura.
Mostrina del numero di
identificazione del veicolo (solo
veicoli con guida a destra)
Il numero di identificazione del veicolo
(VIN) si trova stampato sulla mostrina
avvitata nell'angolo anteriore sinistro
della scocca del veicolo. È visibile
dall'esterno del veicolo attraverso il
parabrezza.Targa del codice di identificazione
veicolo
La targa del codice di identificazione
veicolo è situata nel punto indicato nella
figura.
La targa riporta il codice del modello, il
modello del motore, il modello del
cambio, il codice colore della
carrozzeria, ecc.Utilizzare questo numero per ordinare le
parti di ricambio.
1. Codice modello
2. Codice modello del motore
3. Codice modello del cambio
4. Rapporto di riduzione finale
5. Codice colore della carrozzeria
6. Codice interni
7. Codice optional
470AHA101413
471AHA113380
472AHA106535
473AA0117333
291

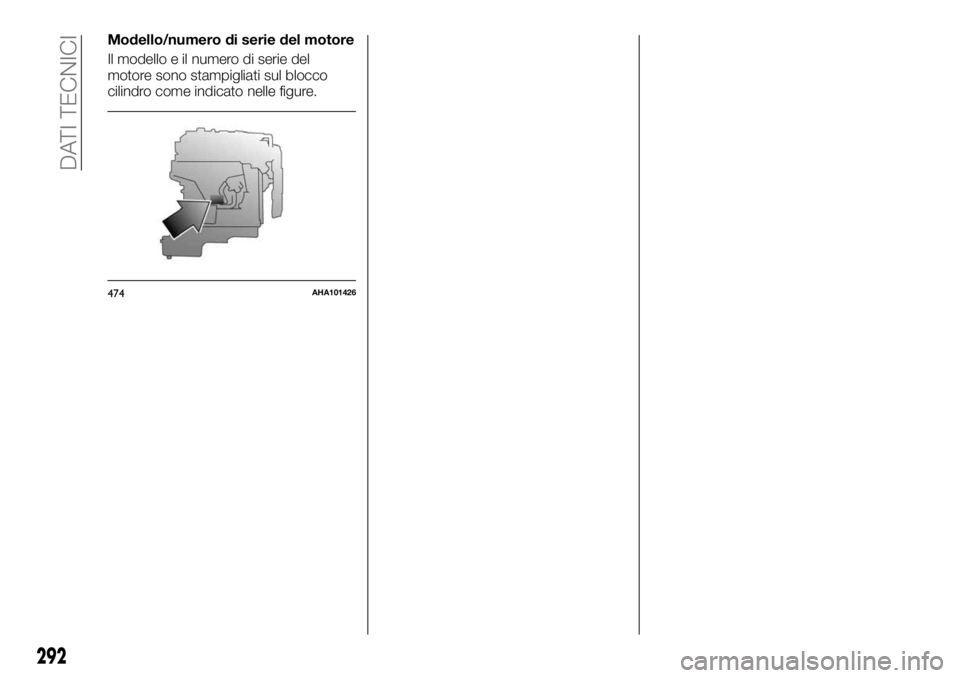

Modello/numero di serie del motore
Il modello e il numero di serie del
motore sono stampigliati sul blocco
cilindro come indicato nelle figure.
474AHA101426
292
DATI TECNICI

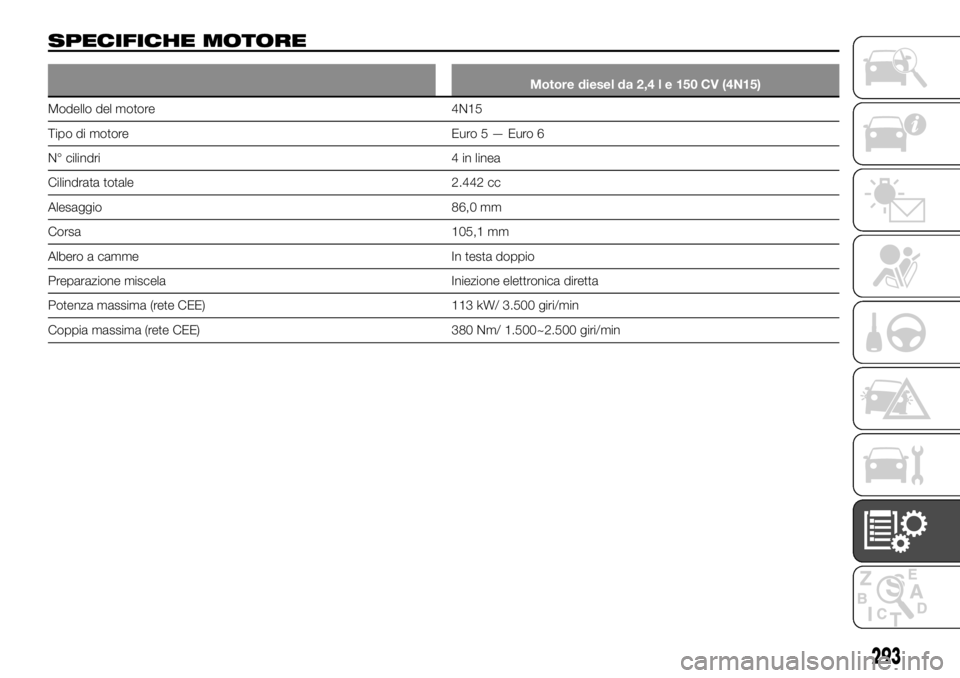

SPECIFICHE MOTORE
Motore diesel da 2,4 l e 150 CV (4N15)
Modello del motore 4N15
Tipo di motore Euro5—Euro6
N° cilindri 4 in linea
Cilindrata totale 2.442 cc
Alesaggio 86,0 mm
Corsa 105,1 mm
Albero a camme In testa doppio
Preparazione miscela Iniezione elettronica diretta
Potenza massima (rete CEE) 113 kW/ 3.500 giri/min
Coppia massima (rete CEE) 380 Nm/ 1.500~2.500 giri/min
293

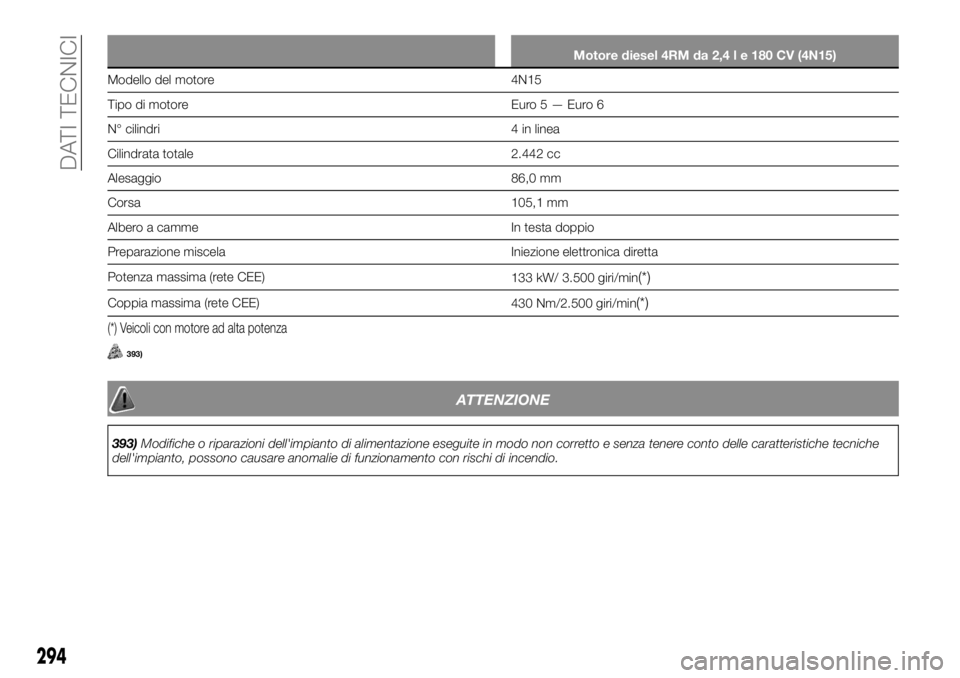

Motore diesel 4RM da 2,4 l e 180 CV (4N15)
Modello del motore 4N15
Tipo di motore Euro5—Euro6
N° cilindri 4 in linea
Cilindrata totale 2.442 cc
Alesaggio 86,0 mm
Corsa 105,1 mm
Albero a camme In testa doppio
Preparazione miscela Iniezione elettronica diretta
Potenza massima (rete CEE)
133 kW/ 3.500 giri/min
(*)
Coppia massima (rete CEE)
430 Nm/2.500 giri/min(*)
(*) Veicoli con motore ad alta potenza
393)
ATTENZIONE
393)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
294
DATI TECNICI

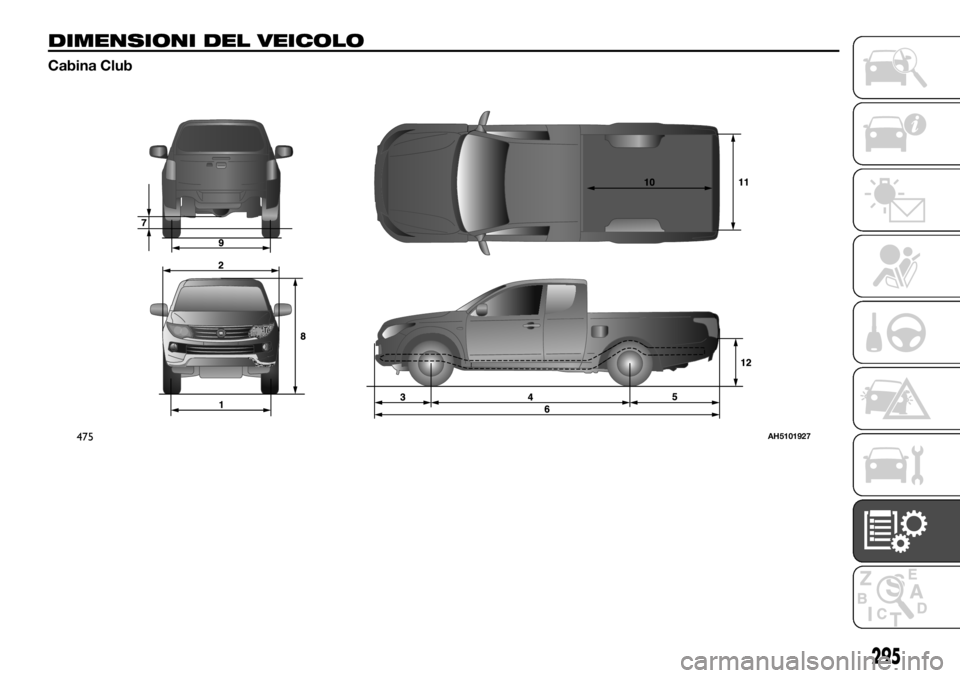

DIMENSIONI DEL VEICOLO
Cabina Club
475AH5101927
295

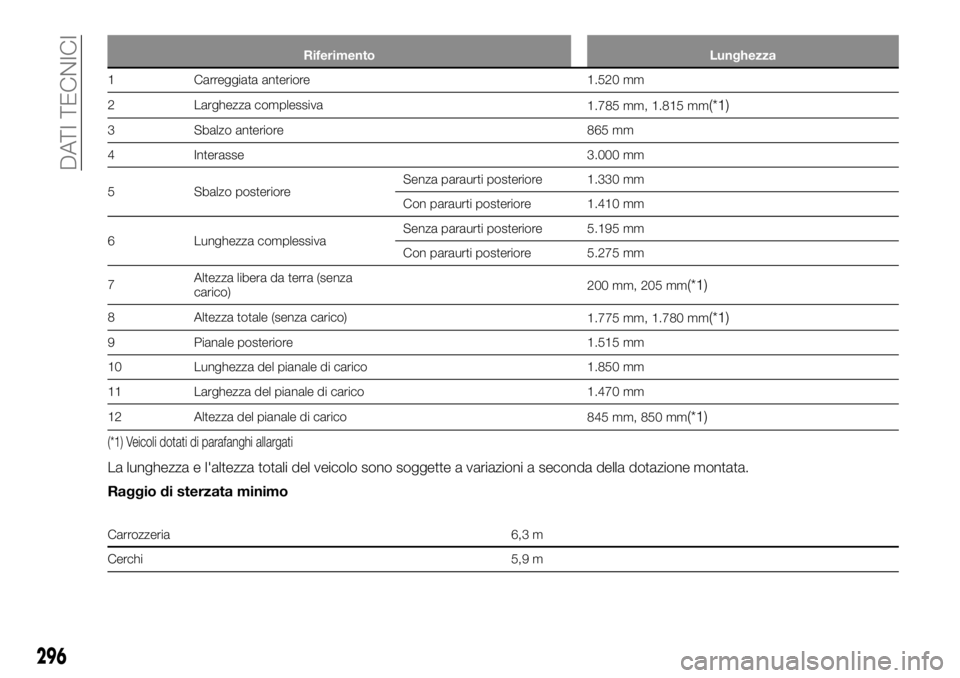

Riferimento Lunghezza
1 Carreggiata anteriore 1.520 mm
2 Larghezza complessiva
1.785 mm, 1.815 mm
(*1)
3 Sbalzo anteriore 865 mm
4 Interasse 3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.330 mm
Con paraurti posteriore 1.410 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.195 mm
Con paraurti posteriore 5.275 mm
7Altezza libera da terra (senza
carico)200 mm, 205 mm
(*1)
8 Altezza totale (senza carico)
1.775 mm, 1.780 mm(*1)
9 Pianale posteriore 1.515 mm
10 Lunghezza del pianale di carico 1.850 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico
845 mm, 850 mm
(*1)
(*1) Veicoli dotati di parafanghi allargati
La lunghezza e l'altezza totali del veicolo sono soggette a variazioni a seconda della dotazione montata.
Raggio di sterzata minimo
Carrozzeria 6,3 m
Cerchi 5,9 m
296
DATI TECNICI

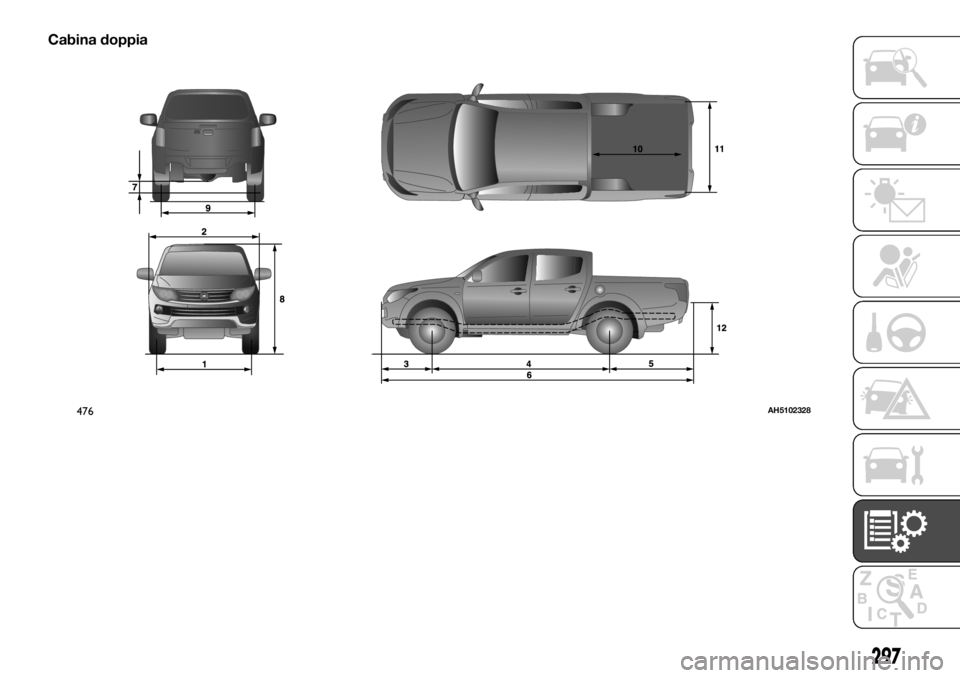

Cabina doppia
476AH5102328
297

Dimensione Valore
1 Carreggiata anteriore 1.520 mm
2 Larghezza complessiva
1.785 mm, 1.815 mm
(*)
3 Sbalzo anteriore 865 mm
4 Interasse 3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.340 mm
Con paraurti posteriore 1.420 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.205 mm
Con paraurti posteriore 5.285 mm
7Altezza libera da terra (senza
carico)200 mm, 205 mm
(*)
8 Altezza totale (senza carico)
1.775 mm, 1.780 mm(*)
9 Pianale posteriore 1.515 mm
10 Lunghezza del pianale di carico 1.520 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico
845 mm, 850 mm
(*)
(*) Veicoli dotati di parafanghi allargati
Raggio di rotazione minimo
Carrozzeria 6,3 m
Cerchi 5,9 m
298
