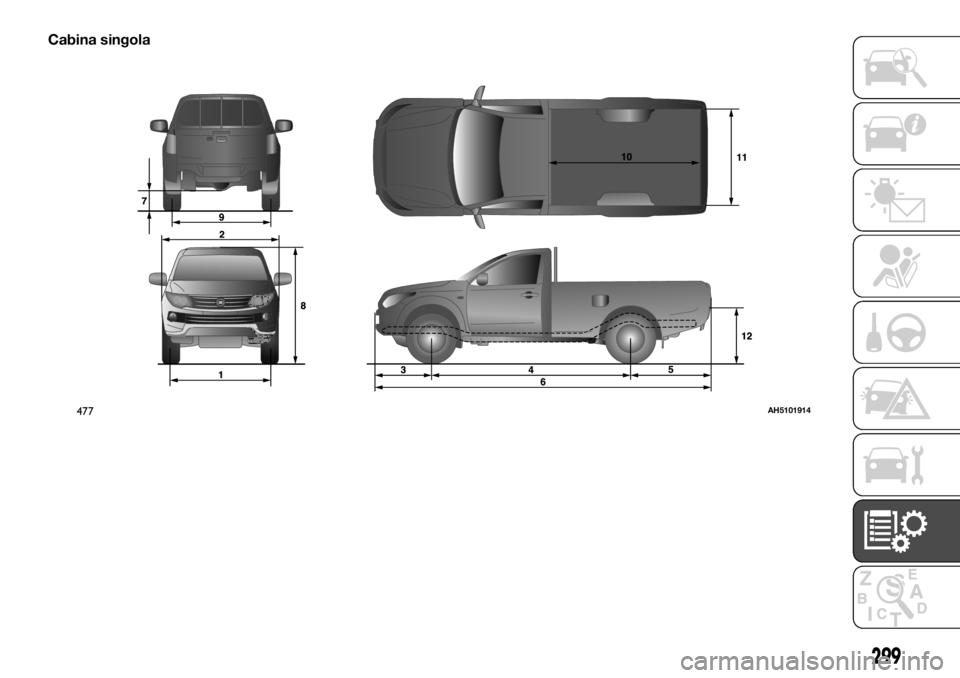

Cabina singola
477AH5101914
299

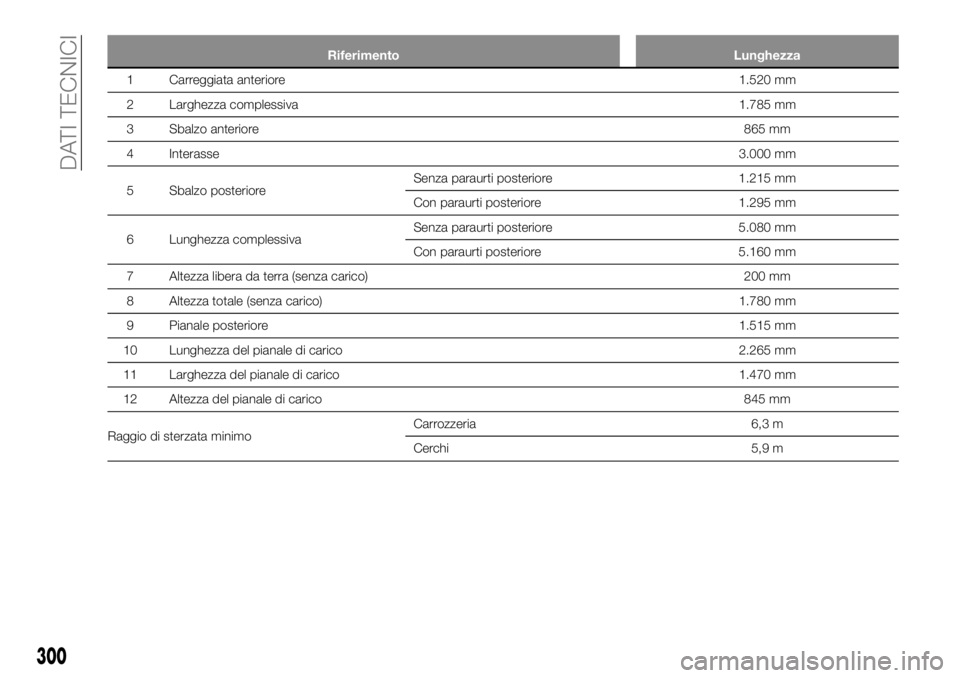

Riferimento Lunghezza
1 Carreggiata anteriore1.520 mm
2 Larghezza complessiva1.785 mm
3 Sbalzo anteriore865 mm
4 Interasse3.000 mm
5 Sbalzo posterioreSenza paraurti posteriore 1.215 mm
Con paraurti posteriore 1.295 mm
6 Lunghezza complessivaSenza paraurti posteriore 5.080 mm
Con paraurti posteriore 5.160 mm
7 Altezza libera da terra (senza carico) 200 mm
8 Altezza totale (senza carico)1.780 mm
9 Pianale posteriore1.515 mm
10 Lunghezza del pianale di carico 2.265 mm
11 Larghezza del pianale di carico 1.470 mm
12 Altezza del pianale di carico845 mm
Raggio di sterzata minimoCarrozzeria 6,3 m
Cerchi 5,9 m
300
DATI TECNICI

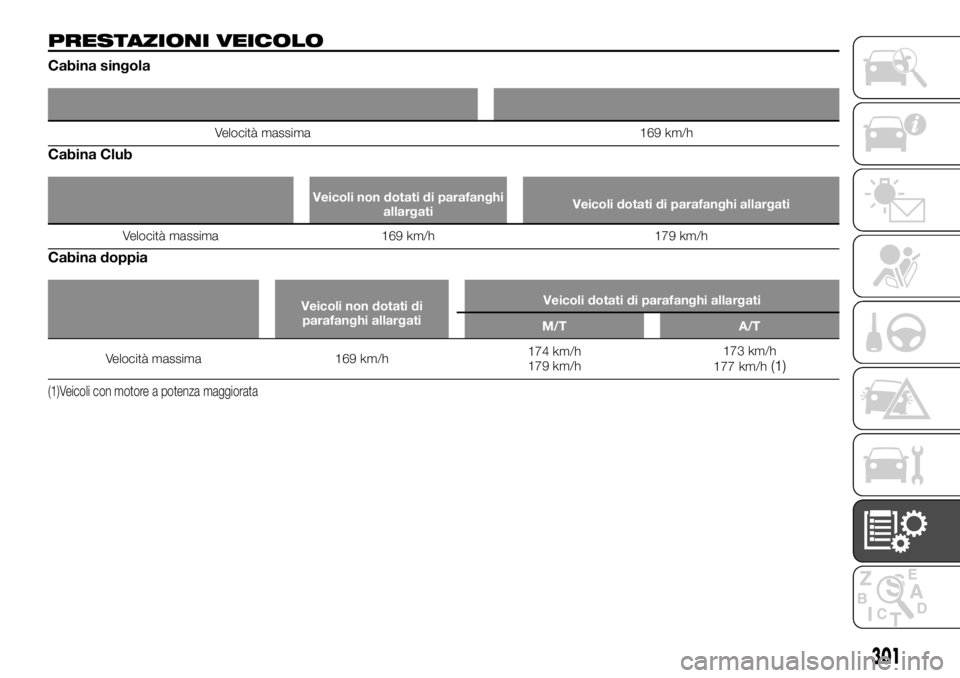

PRESTAZIONI VEICOLO
Cabina singola
Velocità massima 169 km/h
Cabina Club
Veicoli non dotati di parafanghi
allargatiVeicoli dotati di parafanghi allargati
Velocità massima 169 km/h 179 km/h
Cabina doppia
Veicoli non dotati di
parafanghi allargatiVeicoli dotati di parafanghi allargati
M/T A/T
Velocità massima 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Veicoli con motore a potenza maggiorata
301

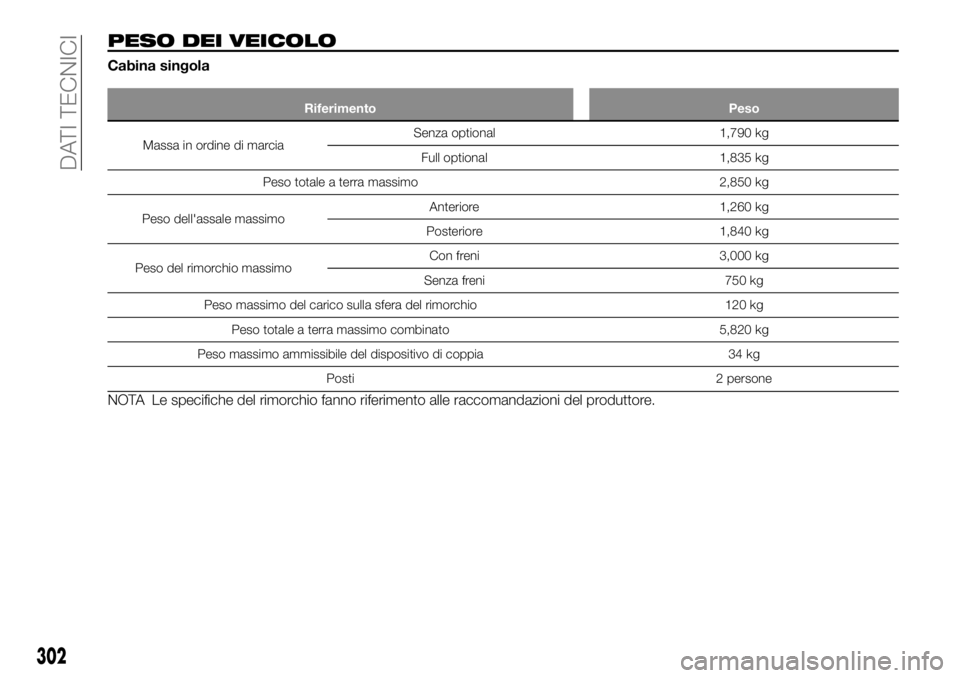

PESO DEI VEICOLO
Cabina singola
Riferimento Peso
Massa in ordine di marciaSenza optional 1,790 kg
Full optional 1,835 kg
Peso totale a terra massimo 2,850 kg
Peso dell'assale massimoAnteriore 1,260 kg
Posteriore 1,840 kg
Peso del rimorchio massimoCon freni 3,000 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 120 kg
Peso totale a terra massimo combinato 5,820 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti 2 persone
NOTA Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
302
DATI TECNICI

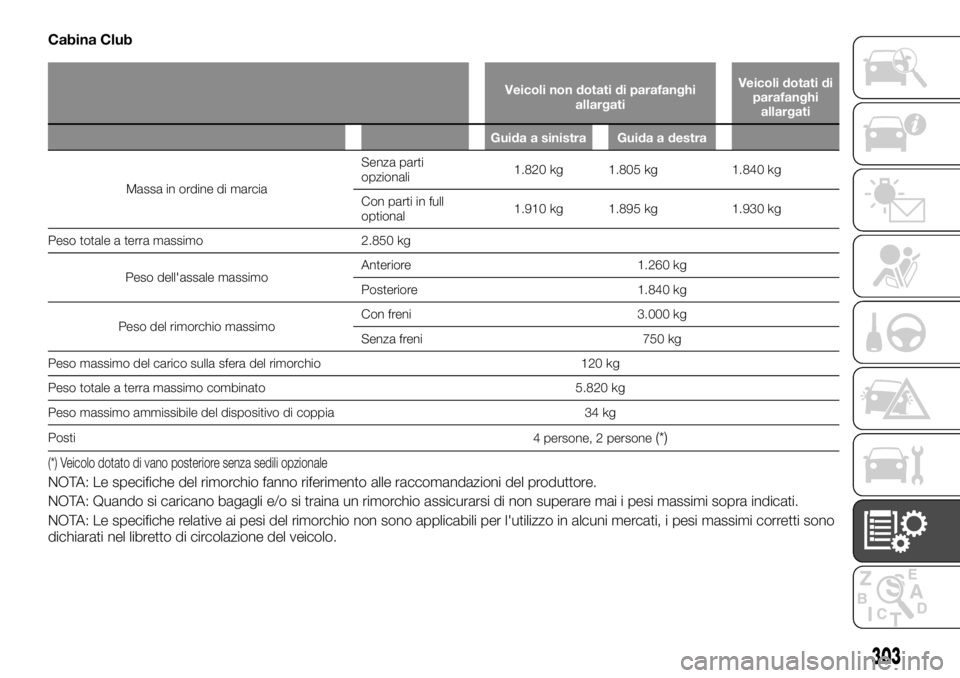

Cabina Club
Veicoli non dotati di parafanghi
allargatiVeicoli dotati di
parafanghi
allargati
Guida a sinistra Guida a destra
Massa in ordine di marciaSenza parti
opzionali1.820 kg 1.805 kg 1.840 kg
Con parti in full
optional1.910 kg 1.895 kg 1.930 kg
Peso totale a terra massimo 2.850 kg
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio massimoCon freni 3.000 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 120 kg
Peso totale a terra massimo combinato 5.820 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti
4 persone, 2 persone
(*)
(*) Veicolo dotato di vano posteriore senza sedili opzionale
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
303

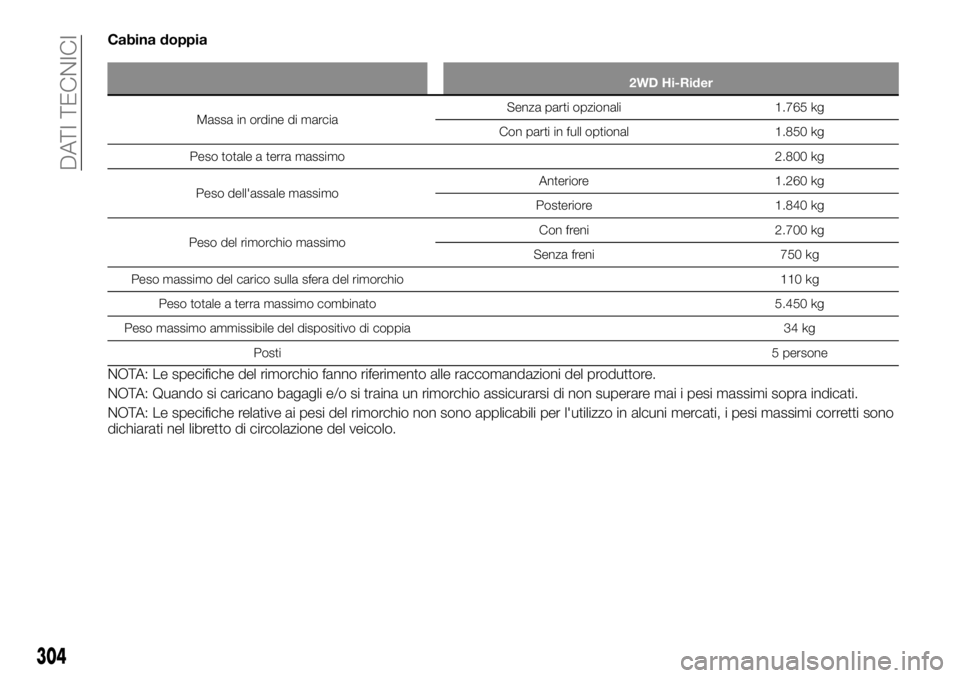

Cabina doppia
2WD Hi-Rider
Massa in ordine di marciaSenza parti opzionali 1.765 kg
Con parti in full optional 1.850 kg
Peso totale a terra massimo2.800 kg
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio massimoCon freni 2.700 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 110 kg
Peso totale a terra massimo combinato 5.450 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti5 persone
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
304
DATI TECNICI

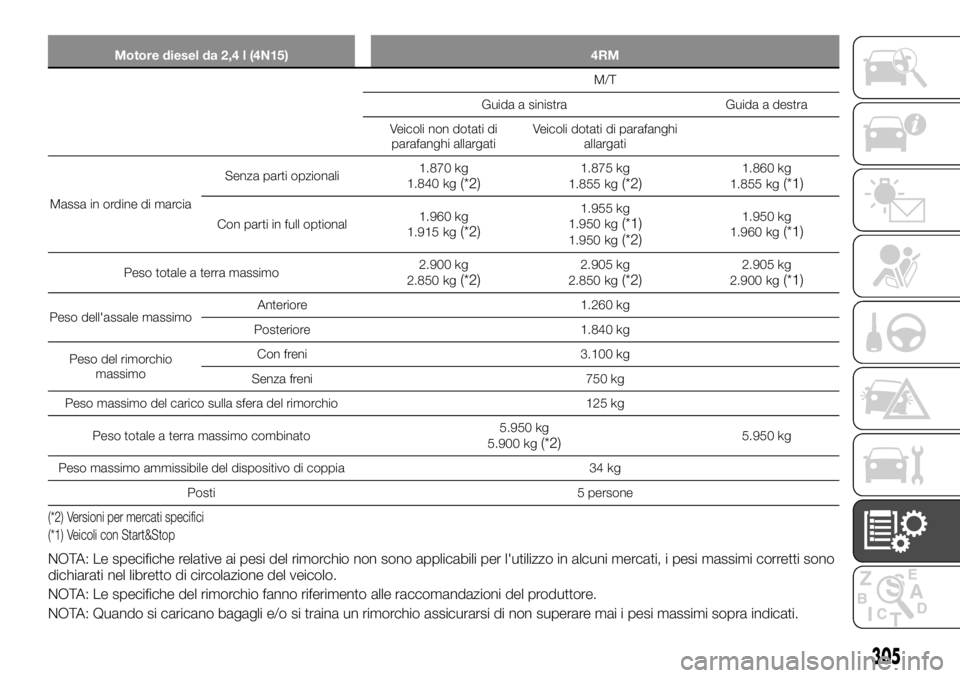

Motore diesel da 2,4 l (4N15) 4RM
M/T
Guida a sinistra Guida a destra
Veicoli non dotati di
parafanghi allargatiVeicoli dotati di parafanghi
allargati
Massa in ordine di marciaSenza parti opzionali1.870 kg
1.840 kg
(*2)1.875 kg
1.855 kg(*2)1.860 kg
1.855 kg(*1)
Con parti in full optional1.960 kg
1.915 kg(*2)
1.955 kg
1.950 kg(*1)1.950 kg(*2)
1.950 kg
1.960 kg(*1)
Peso totale a terra massimo2.900 kg
2.850 kg(*2)2.905 kg
2.850 kg(*2)2.905 kg
2.900 kg(*1)
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio
massimoCon freni 3.100 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 125 kg
Peso totale a terra massimo combinato5.950 kg
5.900 kg
(*2)5.950 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti 5 persone
(*2) Versioni per mercati specifici
(*1) Veicoli con Start&Stop
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
305

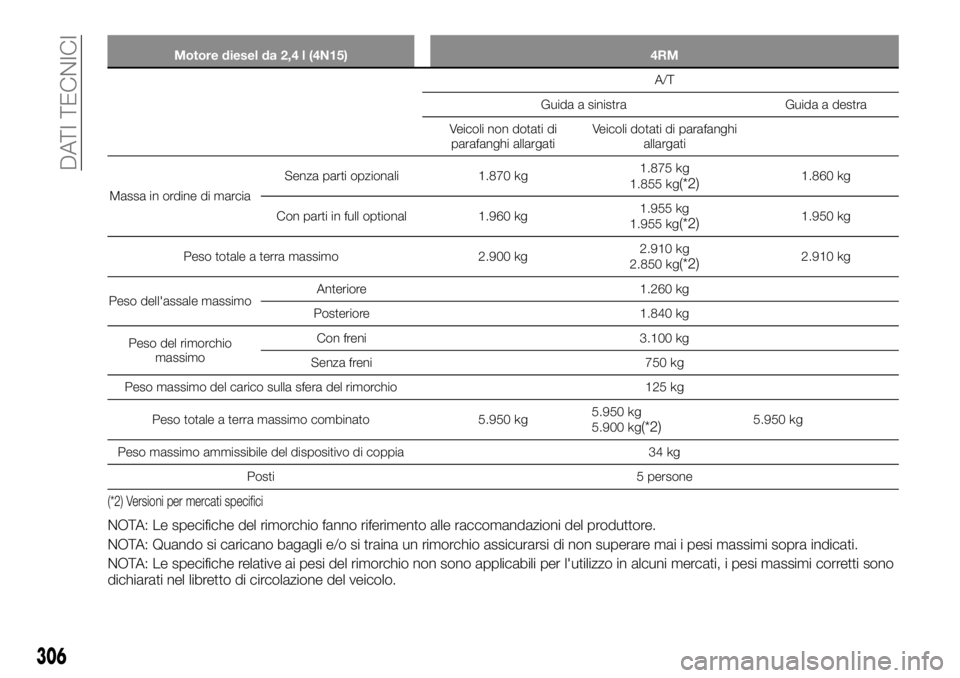

Motore diesel da 2,4 l (4N15) 4RM
A/T
Guida a sinistra Guida a destra
Veicoli non dotati di
parafanghi allargatiVeicoli dotati di parafanghi
allargati
Massa in ordine di marciaSenza parti opzionali 1.870 kg1.875 kg
1.855 kg
(*2)1.860 kg
Con parti in full optional 1.960 kg1.955 kg
1.955 kg
(*2)1.950 kg
Peso totale a terra massimo 2.900 kg2.910 kg
2.850 kg
(*2)2.910 kg
Peso dell'assale massimoAnteriore 1.260 kg
Posteriore 1.840 kg
Peso del rimorchio
massimoCon freni 3.100 kg
Senza freni 750 kg
Peso massimo del carico sulla sfera del rimorchio 125 kg
Peso totale a terra massimo combinato 5.950 kg5.950 kg
5.900 kg
(*2)5.950 kg
Peso massimo ammissibile del dispositivo di coppia 34 kg
Posti 5 persone
(*2) Versioni per mercati specifici
NOTA: Le specifiche del rimorchio fanno riferimento alle raccomandazioni del produttore.
NOTA: Quando si caricano bagagli e/o si traina un rimorchio assicurarsi di non superare mai i pesi massimi sopra indicati.
NOTA: Le specifiche relative ai pesi del rimorchio non sono applicabili per l'utilizzo in alcuni mercati, i pesi massimi corretti sono
dichiarati nel libretto di circolazione del veicolo.
306
DATI TECNICI

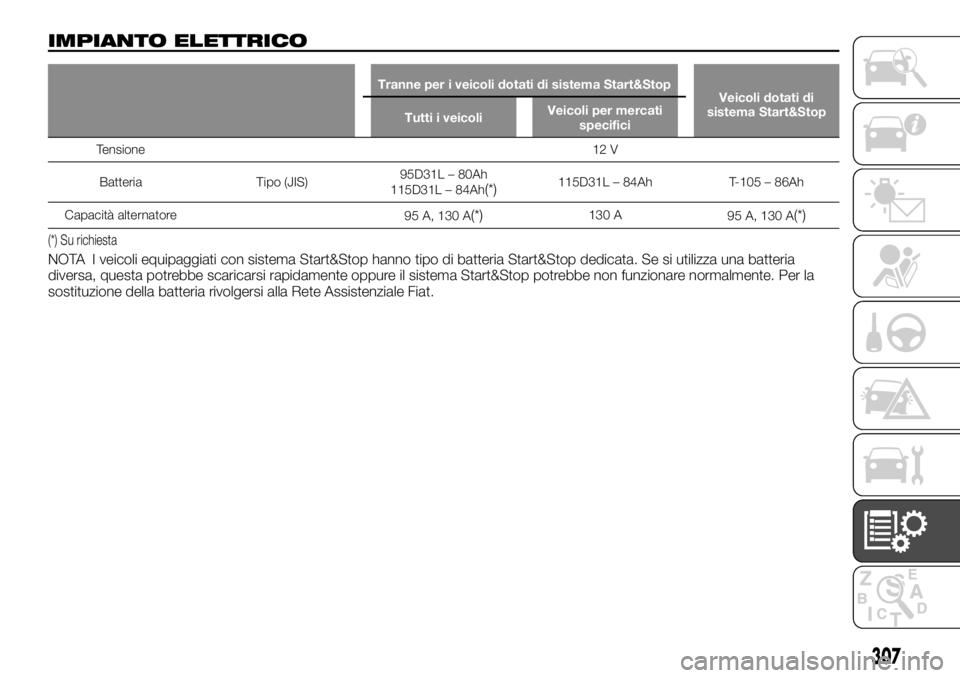

IMPIANTO ELETTRICO
Tranne per i veicoli dotati di sistema Start&Stop
Veicoli dotati di
sistema Start&Stop
Tutti i veicoliVeicoli per mercati
specifici
Tensione12V
Batteria Tipo (JIS)95D31L – 80Ah
115D31L – 84Ah
(*)115D31L – 84Ah T-105 – 86Ah
Capacità alternatore
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Su richiesta
NOTA I veicoli equipaggiati con sistema Start&Stop hanno tipo di batteria Start&Stop dedicata. Se si utilizza una batteria
diversa, questa potrebbe scaricarsi rapidamente oppure il sistema Start&Stop potrebbe non funzionare normalmente. Per la
sostituzione della batteria rivolgersi alla Rete Assistenziale Fiat.
307

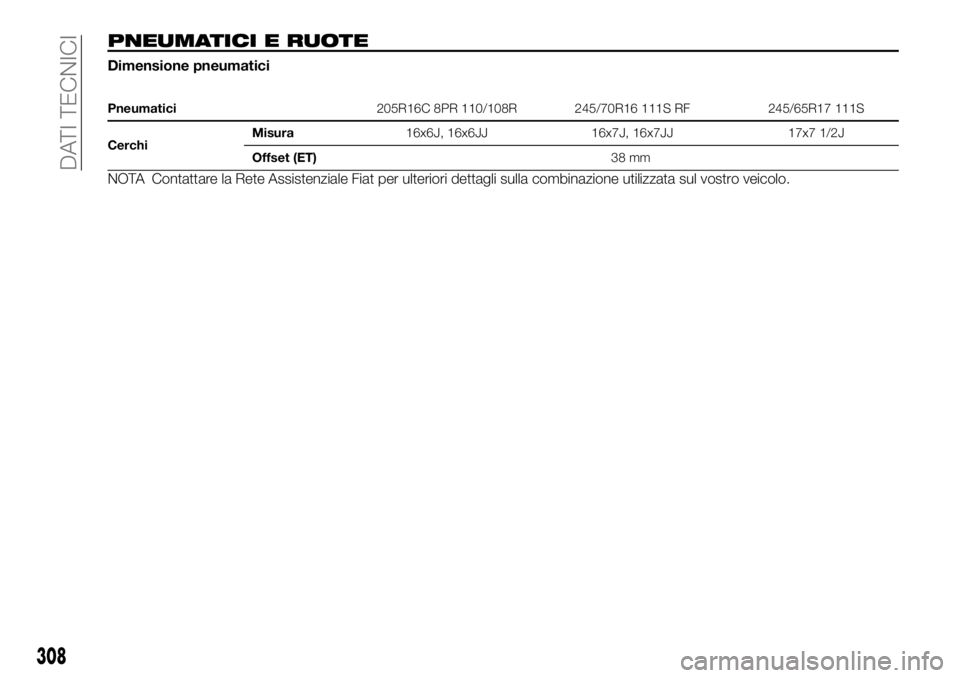

PNEUMATICI E RUOTE
Dimensione pneumatici
Pneumatici205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
CerchiMisura16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Offset (ET)38 mm
NOTA Contattare la Rete Assistenziale Fiat per ulteriori dettagli sulla combinazione utilizzata sul vostro veicolo.
308
