FIAT FULLBACK 2018 Instrukcja obsługi (in Polish)

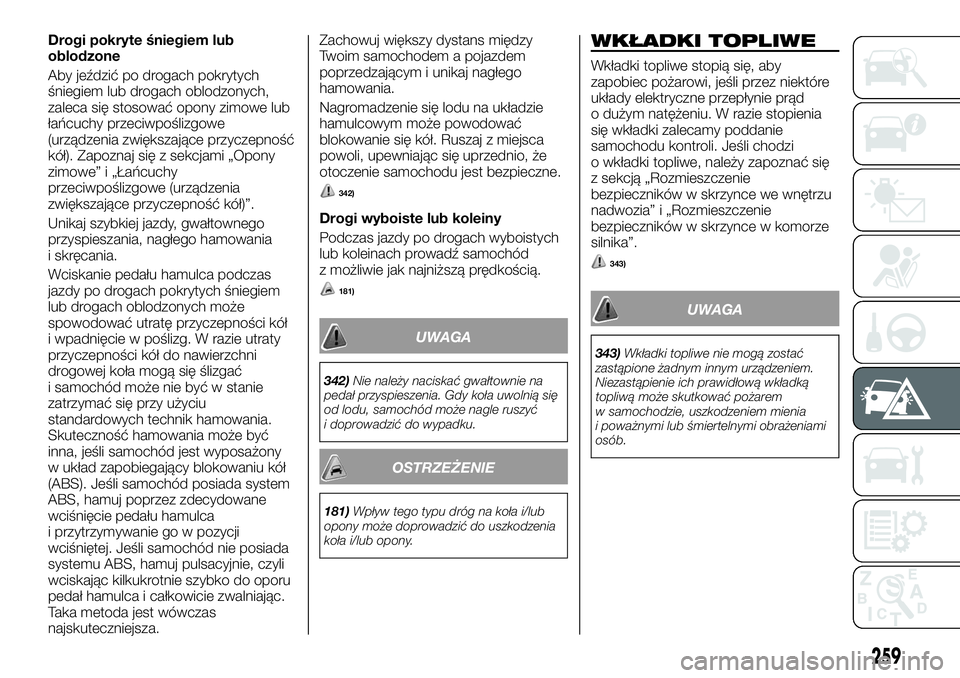

Drogi pokryte śniegiem lub
oblodzone
Aby jeździć po drogach pokrytych
śniegiem lub drogach oblodzonych,
zaleca się stosować opony zimowe lub
łańcuchy przeciwpoślizgowe
(urządzenia zwiększające przyczepność
kół). Zapoznaj się z sekcjami „Opony
zimowe” i „Łańcuchy
przeciwpoślizgowe (urządzenia
zwiększające przyczepność kół)”.
Unikaj szybkiej jazdy, gwałtownego
przyspieszania, nagłego hamowania
i skręcania.
Wciskanie pedału hamulca podczas
jazdy po drogach pokrytych śniegiem
lub drogach oblodzonych może
spowodować utratę przyczepności kół
i wpadnięcie w poślizg. W razie utraty
przyczepności kół do nawierzchni
drogowej koła mogą się ślizgać
i samochód może nie być w stanie
zatrzymać się przy użyciu
standardowych technik hamowania.
Skuteczność hamowania może być
inna, jeśli samochód jest wyposażony
w układ zapobiegający blokowaniu kół
(ABS). Jeśli samochód posiada system
ABS, hamuj poprzez zdecydowane
wciśnięcie pedału hamulca
i przytrzymywanie go w pozycji
wciśniętej. Jeśli samochód nie posiada
systemu ABS, hamuj pulsacyjnie, czyli
wciskając kilkukrotnie szybko do oporu
pedał hamulca i całkowicie zwalniając.
Taka metoda jest wówczas
najskuteczniejsza.Zachowuj większy dystans między
Twoim samochodem a pojazdem
poprzedzającym i unikaj nagłego
hamowania.
Nagromadzenie się lodu na układzie
hamulcowym może powodować
blokowanie się kół. Ruszaj z miejsca
powoli, upewniając się uprzednio, że
otoczenie samochodu jest bezpieczne.
342)
Drogi wyboiste lub koleiny
Podczas jazdy po drogach wyboistych
lub koleinach prowadź samochód
z możliwie jak najniższą prędkością.
181)
UWAGA
342)Nie należy naciskać gwałtownie na
pedał przyspieszenia. Gdy koła uwolnią się
od lodu, samochód może nagle ruszyć
i doprowadzić do wypadku.
OSTRZEŻENIE
181)Wpływ tego typu dróg na koła i/lub
opony może doprowadzić do uszkodzenia
koła i/lub opony.
WKŁADKI TOPLIWE
Wkładki topliwe stopią się, aby
zapobiec pożarowi, jeśli przez niektóre
układy elektryczne przepłynie prąd
o dużym natężeniu. W razie stopienia
się wkładki zalecamy poddanie
samochodu kontroli. Jeśli chodzi
o wkładki topliwe, należy zapoznać się
z sekcją „Rozmieszczenie
bezpieczników w skrzynce we wnętrzu
nadwozia” i „Rozmieszczenie
bezpieczników w skrzynce w komorze
silnika”.
343)
UWAGA
343)Wkładki topliwe nie mogą zostać
zastąpione żadnym innym urządzeniem.
Niezastąpienie ich prawidłową wkładką
topliwą może skutkować pożarem
w samochodzie, uszkodzeniem mienia
i poważnymi lub śmiertelnymi obrażeniami
osób.
259

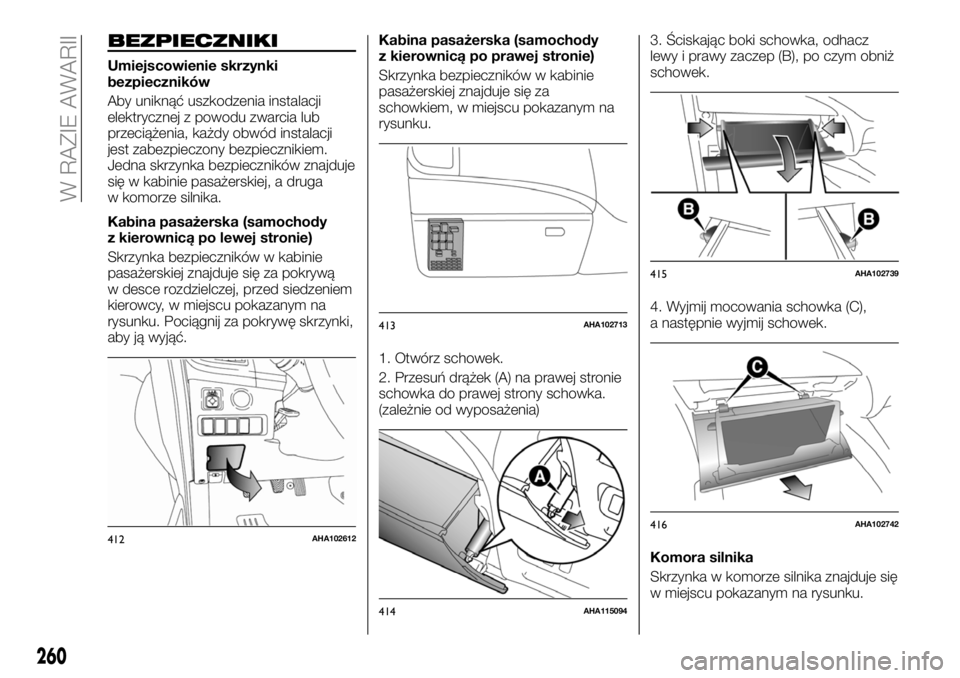

BEZPIECZNIKI
Umiejscowienie skrzynki
bezpieczników
Aby uniknąć uszkodzenia instalacji
elektrycznej z powodu zwarcia lub
przeciążenia, każdy obwód instalacji
jest zabezpieczony bezpiecznikiem.
Jedna skrzynka bezpieczników znajduje
się w kabinie pasażerskiej, a druga
w komorze silnika.
Kabina pasażerska (samochody
z kierownicą po lewej stronie)
Skrzynka bezpieczników w kabinie
pasażerskiej znajduje się za pokrywą
w desce rozdzielczej, przed siedzeniem
kierowcy, w miejscu pokazanym na
rysunku. Pociągnij za pokrywę skrzynki,
aby ją wyjąć.Kabina pasażerska (samochody
z kierownicą po prawej stronie)
Skrzynka bezpieczników w kabinie
pasażerskiej znajduje się za
schowkiem, w miejscu pokazanym na
rysunku.
1. Otwórz schowek.
2. Przesuń drążek (A) na prawej stronie
schowka do prawej strony schowka.
(zależnie od wyposażenia)3. Ściskając boki schowka, odhacz
lewy i prawy zaczep (B), po czym obniż
schowek.
4. Wyjmij mocowania schowka (C),
a następnie wyjmij schowek.
Komora silnika
Skrzynka w komorze silnika znajduje się
w miejscu pokazanym na rysunku.
412AHA102612
413AHA102713
414AHA115094
415AHA102739
416AHA102742
260
W RAZIE AWARII

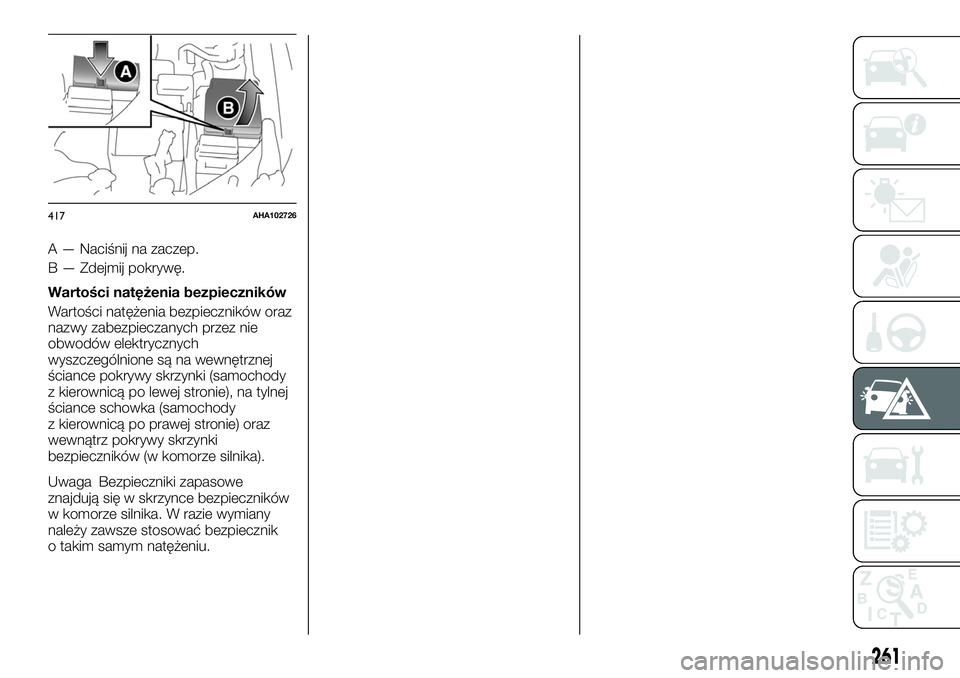

A — Naciśnij na zaczep.
B — Zdejmij pokrywę.
Wartości natężenia bezpieczników
Wartości natężenia bezpieczników oraz
nazwy zabezpieczanych przez nie
obwodów elektrycznych
wyszczególnione są na wewnętrznej
ściance pokrywy skrzynki (samochody
z kierownicą po lewej stronie), na tylnej
ściance schowka (samochody
z kierownicą po prawej stronie) oraz
wewnątrz pokrywy skrzynki
bezpieczników (w komorze silnika).
Uwaga Bezpieczniki zapasowe
znajdują się w skrzynce bezpieczników
w komorze silnika. W razie wymiany
należy zawsze stosować bezpiecznik
o takim samym natężeniu.
417AHA102726
261

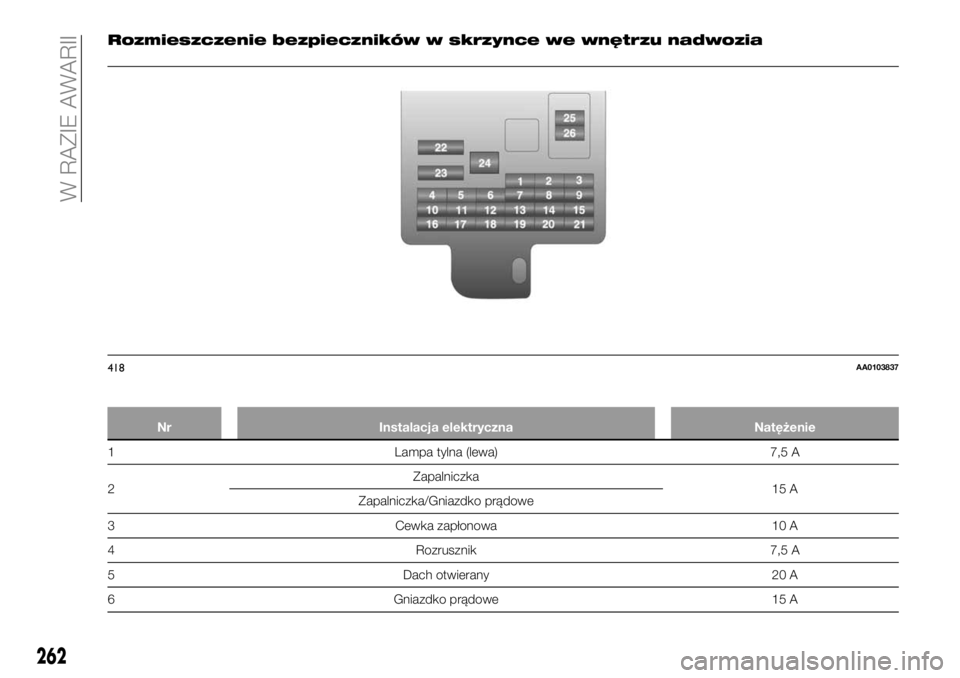

Rozmieszczenie bezpieczników w skrzynce we wnętrzu nadwozia
Nr Instalacja elektryczna Natężenie
1 Lampa tylna (lewa) 7,5 A
2Zapalniczka
15 A
Zapalniczka/Gniazdko prądowe
3 Cewka zapłonowa 10 A
4 Rozrusznik 7,5 A
5 Dach otwierany 20 A
6 Gniazdko prądowe 15 A
418AA0103837
262
W RAZIE AWARII

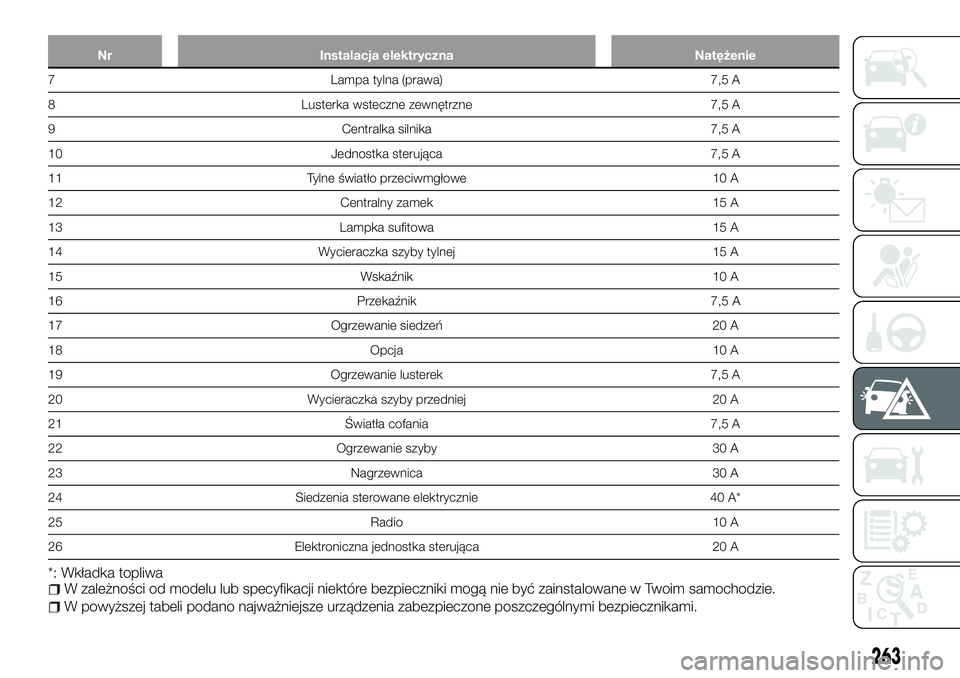

Nr Instalacja elektryczna Natężenie
7 Lampa tylna (prawa) 7,5 A
8 Lusterka wsteczne zewnętrzne 7,5 A
9 Centralka silnika 7,5 A
10 Jednostka sterująca 7,5 A
11 Tylne światło przeciwmgłowe 10 A
12 Centralny zamek 15 A
13 Lampka sufitowa 15 A
14 Wycieraczka szyby tylnej 15 A
15 Wskaźnik 10 A
16 Przekaźnik 7,5 A
17 Ogrzewanie siedzeń 20 A
18 Opcja 10 A
19 Ogrzewanie lusterek 7,5 A
20 Wycieraczka szyby przedniej 20 A
21 Światła cofania 7,5 A
22 Ogrzewanie szyby 30 A
23 Nagrzewnica 30 A
24 Siedzenia sterowane elektrycznie 40 A*
25 Radio 10 A
26 Elektroniczna jednostka sterująca 20 A
*: Wkładka topliwaW zależności od modelu lub specyfikacji niektóre bezpieczniki mogą nie być zainstalowane w Twoim samochodzie.
W powyższej tabeli podano najważniejsze urządzenia zabezpieczone poszczególnymi bezpiecznikami.
263

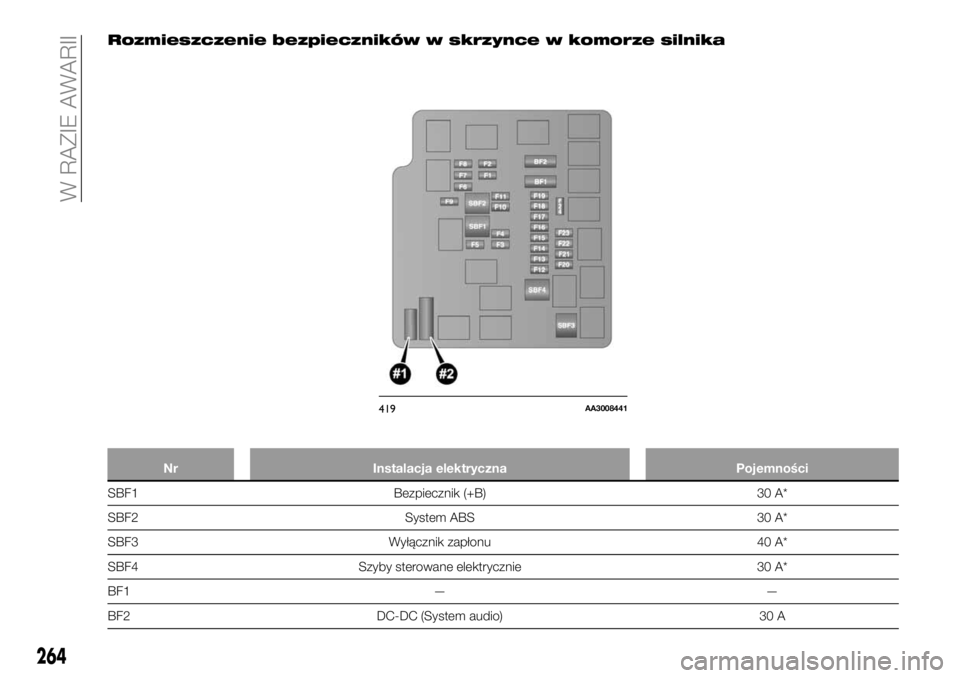

Rozmieszczenie bezpieczników w skrzynce w komorze silnika
Nr Instalacja elektryczna Pojemności
SBF1 Bezpiecznik (+B) 30 A*
SBF2 System ABS 30 A*
SBF3 Wyłącznik zapłonu 40 A*
SBF4 Szyby sterowane elektrycznie 30 A*
BF1 — —
BF2 DC-DC (System audio) 30 A
419AA3008441
264
W RAZIE AWARII

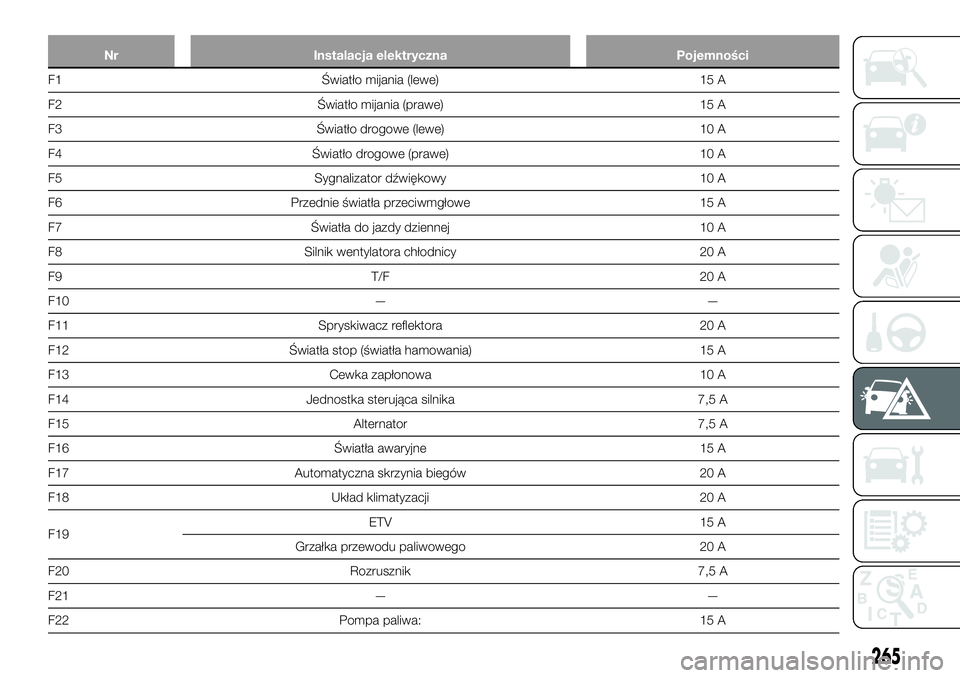

Nr Instalacja elektryczna Pojemności
F1 Światło mijania (lewe) 15 A
F2 Światło mijania (prawe) 15 A
F3 Światło drogowe (lewe) 10 A
F4 Światło drogowe (prawe) 10 A
F5 Sygnalizator dźwiękowy 10 A
F6 Przednie światła przeciwmgłowe 15 A
F7 Światła do jazdy dziennej 10 A
F8 Silnik wentylatora chłodnicy 20 A
F9 T/F 20 A
F10 — —
F11 Spryskiwacz reflektora 20 A
F12 Światła stop (światła hamowania) 15 A
F13 Cewka zapłonowa 10 A
F14 Jednostka sterująca silnika 7,5 A
F15 Alternator 7,5 A
F16 Światła awaryjne 15 A
F17 Automatyczna skrzynia biegów 20 A
F18 Układ klimatyzacji 20 A
F19ETV 15 A
Grzałka przewodu paliwowego 20 A
F20 Rozrusznik 7,5 A
F21 — —
F22 Pompa paliwa: 15 A
265

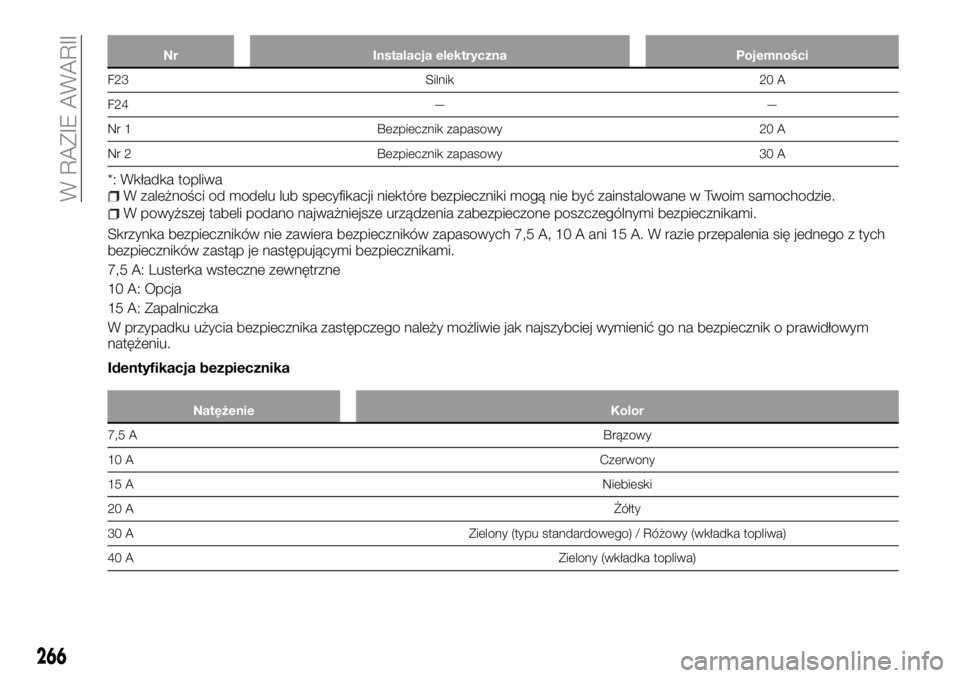

Nr Instalacja elektryczna Pojemności
F23 Silnik 20 A
F24 — —
Nr 1 Bezpiecznik zapasowy 20 A
Nr 2 Bezpiecznik zapasowy 30 A
*: Wkładka topliwaW zależności od modelu lub specyfikacji niektóre bezpieczniki mogą nie być zainstalowane w Twoim samochodzie.
W powyższej tabeli podano najważniejsze urządzenia zabezpieczone poszczególnymi bezpiecznikami.
Skrzynka bezpieczników nie zawiera bezpieczników zapasowych 7,5 A, 10 A ani 15 A. W razie przepalenia się jednego z tych
bezpieczników zastąp je następującymi bezpiecznikami.
7,5 A: Lusterka wsteczne zewnętrzne
10 A: Opcja
15 A: Zapalniczka
W przypadku użycia bezpiecznika zastępczego należy możliwie jak najszybciej wymienić go na bezpiecznik o prawidłowym
natężeniu.
Identyfikacja bezpiecznika
Natężenie Kolor
7,5 ABrązowy
10 ACzerwony
15 ANiebieski
20 AŻółty
30 A Zielony (typu standardowego) / Różowy (wkładka topliwa)
40 AZielony (wkładka topliwa)
266
W RAZIE AWARII

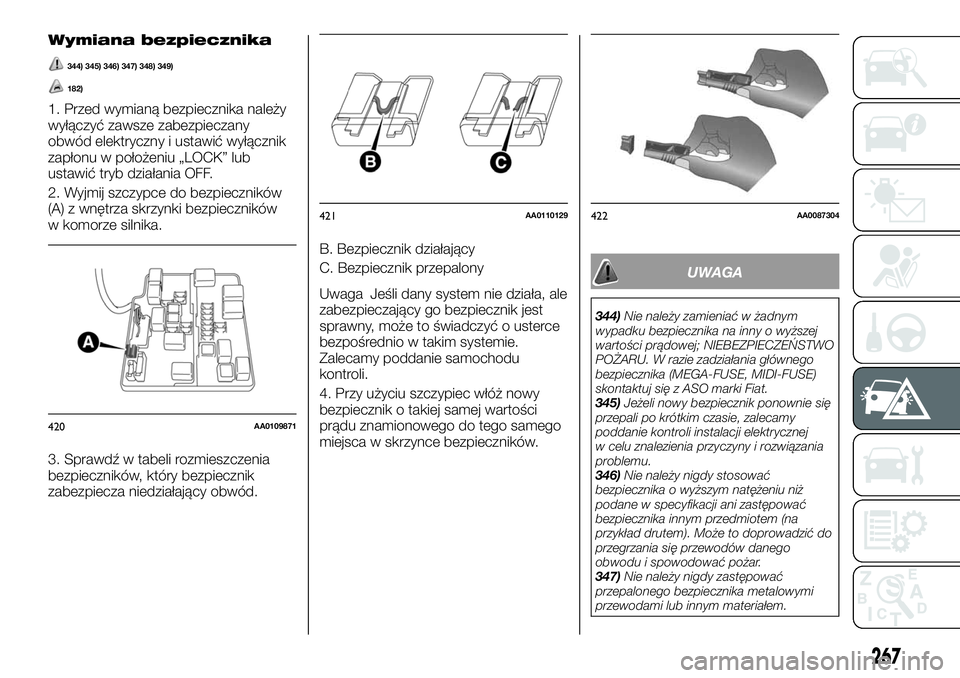

Wymiana bezpiecznika
344) 345) 346) 347) 348) 349)
182)
1. Przed wymianą bezpiecznika należy
wyłączyć zawsze zabezpieczany
obwód elektryczny i ustawić wyłącznik
zapłonu w położeniu „LOCK” lub
ustawić tryb działania OFF.
2. Wyjmij szczypce do bezpieczników
(A) z wnętrza skrzynki bezpieczników
w komorze silnika.
3. Sprawdź w tabeli rozmieszczenia
bezpieczników, który bezpiecznik
zabezpiecza niedziałający obwód.B. Bezpiecznik działający
C. Bezpiecznik przepalony
Uwaga Jeśli dany system nie działa, ale
zabezpieczający go bezpiecznik jest
sprawny, może to świadczyć o usterce
bezpośrednio w takim systemie.
Zalecamy poddanie samochodu
kontroli.
4. Przy użyciu szczypiec włóż nowy
bezpiecznik o takiej samej wartości
prądu znamionowego do tego samego
miejsca w skrzynce bezpieczników.
UWAGA
344)Nie należy zamieniać w żadnym
wypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU. W razie zadziałania głównego
bezpiecznika (MEGA-FUSE, MIDI-FUSE)
skontaktuj się z ASO marki Fiat.
345)Jeżeli nowy bezpiecznik ponownie się
przepali po krótkim czasie, zalecamy
poddanie kontroli instalacji elektrycznej
w celu znalezienia przyczyny i rozwiązania
problemu.
346)Nie należy nigdy stosować
bezpiecznika o wyższym natężeniu niż
podane w specyfikacji ani zastępować
bezpiecznika innym przedmiotem (na
przykład drutem). Może to doprowadzić do
przegrzania się przewodów danego
obwodu i spowodować pożar.
347)Nie należy nigdy zastępować
przepalonego bezpiecznika metalowymi
przewodami lub innym materiałem.
420AA0109871
421AA0110129422AA0087304
267

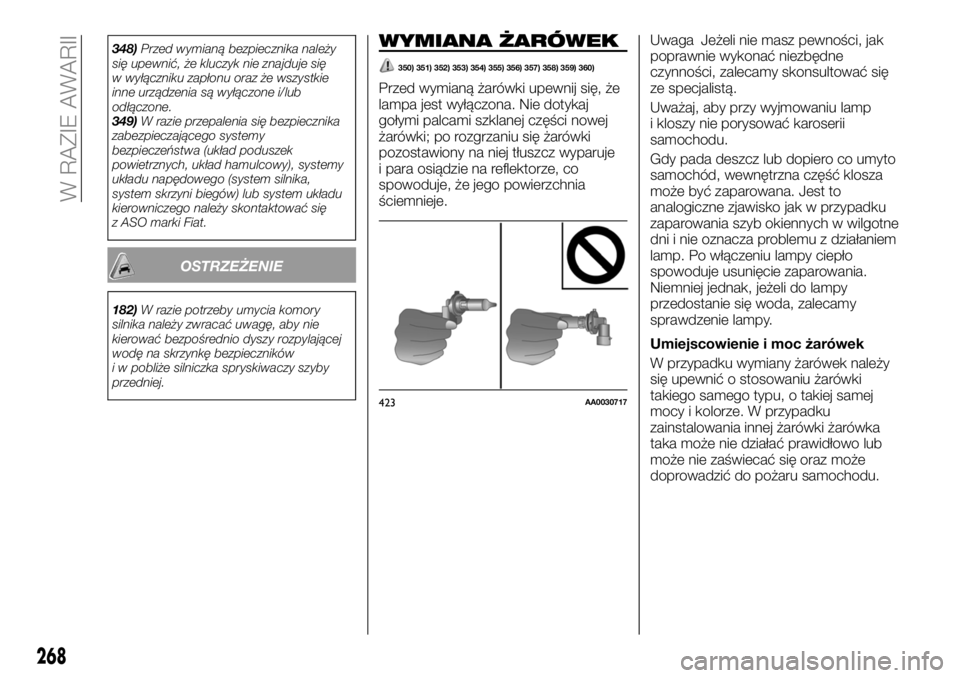

348)Przed wymianą bezpiecznika należy
się upewnić, że kluczyk nie znajduje się
w wyłączniku zapłonu oraz że wszystkie
inne urządzenia są wyłączone i/lub
odłączone.
349)W razie przepalenia się bezpiecznika
zabezpieczającego systemy
bezpieczeństwa (układ poduszek
powietrznych, układ hamulcowy), systemy
układu napędowego (system silnika,
system skrzyni biegów) lub system układu
kierowniczego należy skontaktować się
z ASO marki Fiat.
OSTRZEŻENIE
182)W razie potrzeby umycia komory
silnika należy zwracać uwagę, aby nie
kierować bezpośrednio dyszy rozpylającej
wodę na skrzynkę bezpieczników
i w pobliże silniczka spryskiwaczy szyby
przedniej.
WYMIANA ŻARÓWEK
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Przed wymianą żarówki upewnij się, że
lampa jest wyłączona. Nie dotykaj
gołymi palcami szklanej części nowej
żarówki; po rozgrzaniu się żarówki
pozostawiony na niej tłuszcz wyparuje
i para osiądzie na reflektorze, co
spowoduje, że jego powierzchnia
ściemnieje.Uwaga Jeżeli nie masz pewności, jak
poprawnie wykonać niezbędne
czynności, zalecamy skonsultować się
ze specjalistą.
Uważaj, aby przy wyjmowaniu lamp
i kloszy nie porysować karoserii
samochodu.
Gdy pada deszcz lub dopiero co umyto
samochód, wewnętrzna część klosza
może być zaparowana. Jest to
analogiczne zjawisko jak w przypadku
zaparowania szyb okiennych w wilgotne
dni i nie oznacza problemu z działaniem
lamp. Po włączeniu lampy ciepło
spowoduje usunięcie zaparowania.
Niemniej jednak, jeżeli do lampy
przedostanie się woda, zalecamy
sprawdzenie lampy.
Umiejscowienie i moc żarówek
W przypadku wymiany żarówek należy
się upewnić o stosowaniu żarówki
takiego samego typu, o takiej samej
mocy i kolorze. W przypadku
zainstalowania innej żarówki żarówka
taka może nie działać prawidłowo lub
może nie zaświecać się oraz może
doprowadzić do pożaru samochodu.
423AA0030717
268
W RAZIE AWARII
