FIAT FULLBACK 2018 Libretto Uso Manutenzione (in Italian)

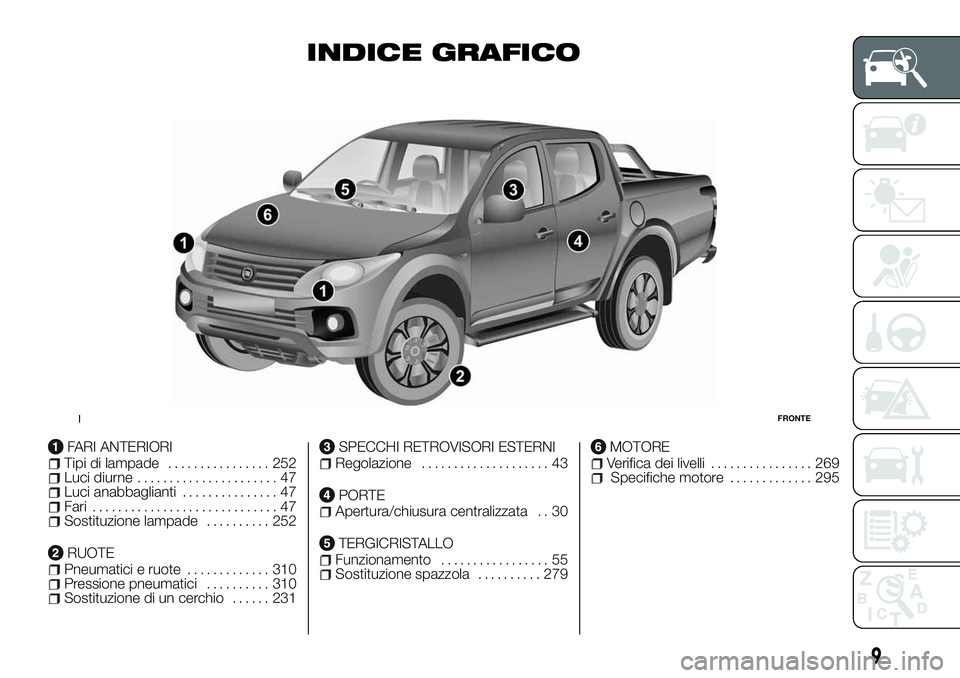

INDICE GRAFICO
FARI ANTERIORITipi di lampade................ 252Luci diurne...................... 47Luci anabbaglianti............... 47Fari............................. 47Sostituzione lampade.......... 252
RUOTEPneumatici e ruote............. 310Pressione pneumatici.......... 310Sostituzione di un cerchio...... 231
SPECCHI RETROVISORI ESTERNIRegolazione.................... 43
PORTEApertura/chiusura centralizzata . . 30
TERGICRISTALLOFunzionamento................. 55Sostituzione spazzola.......... 279
MOTOREVerifica dei livelli................ 269Specifiche motore............. 295
1FRONTE
9

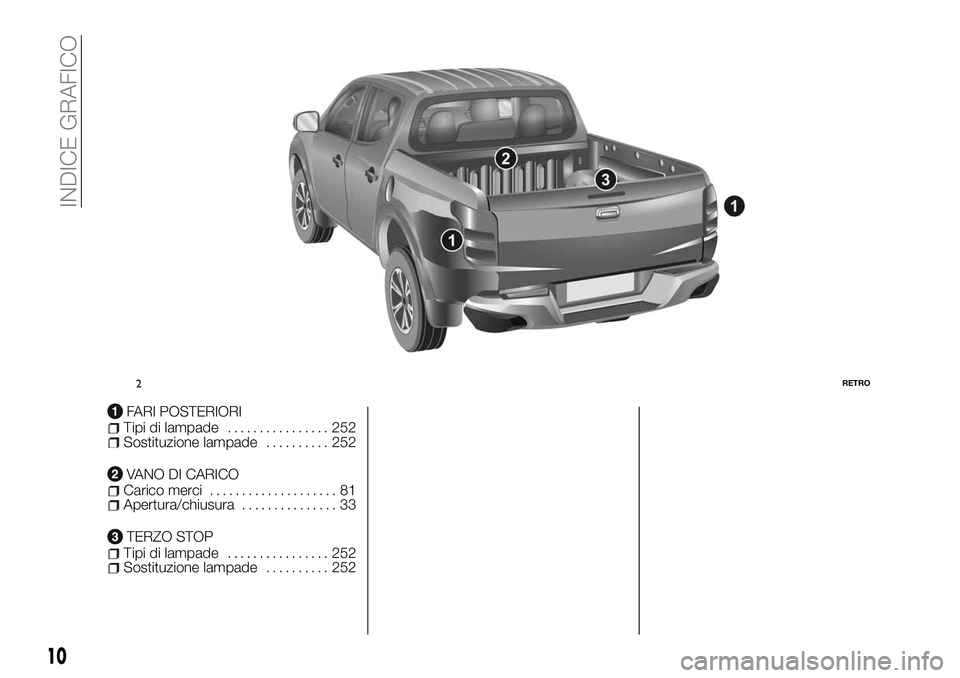

FARI POSTERIORITipi di lampade................ 252Sostituzione lampade.......... 252
VANO DI CARICOCarico merci.................... 81Apertura/chiusura............... 33
TERZO STOPTipi di lampade................ 252Sostituzione lampade.......... 252
2RETRO
10
INDICE GRAFICO

BOCCHETTE ARIABocchette di ventilazione........ 59
ALZACRISTALLI ELETTRICIInterruttori lato guidatore......... 76Interruttori lato passeggero...... 76
QUADRO STRUMENTIQuadro e strumenti di bordo..... 97Display multi-informazione (MID) . 97Spie........................... 106
RISCALDATORE/CLIMATIZZATOREPannello di controllo............. 63
Riscaldamento / climatizzatore
manuale........................... 63
Climatizzatore automatico....... 66
SELETTORE MODALITÀ DI GUIDAFunzionamento................ 175
AIRBAG FRONTALEAirbarg guidatore.............. 136Airbag passeggero anteriore.... 136
CASSETTO PORTAOGGETTI.Vano portaoggetti............... 89
LEVA DEL CAMBIOCambio manuale............... 167Cambio automatico............ 169
VOLANTERegolazione.................... 41Bloccasterzo.................... 41
3PLANCIA
11

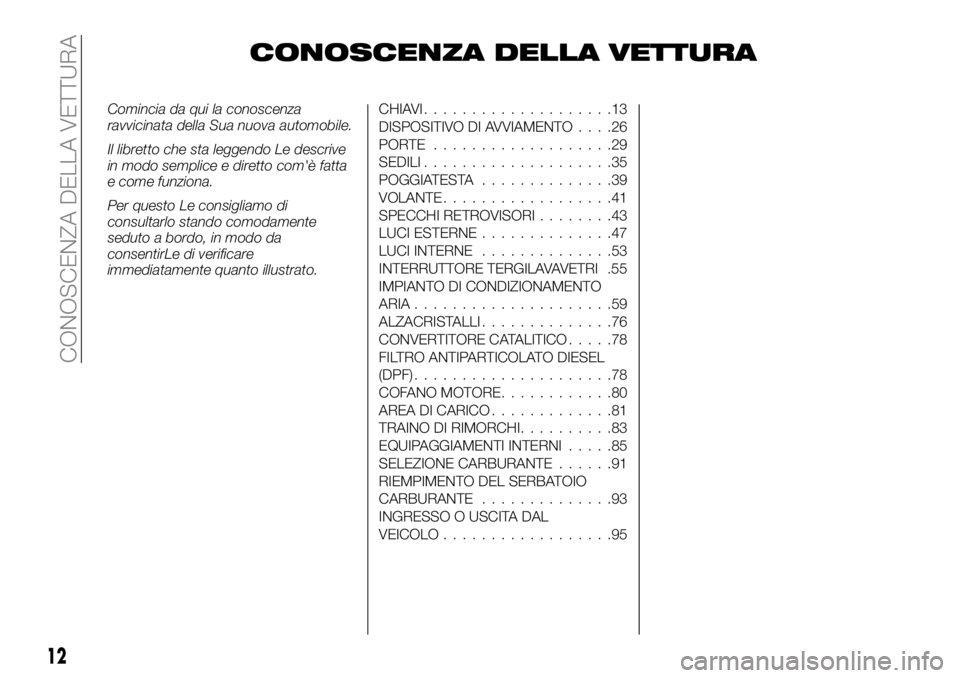

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le descrive
in modo semplice e diretto com'è fatta
e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare
immediatamente quanto illustrato.CHIAVI....................13
DISPOSITIVO DI AVVIAMENTO....26
PORTE ...................29
SEDILI....................35
POGGIATESTA..............39
VOLANTE..................41
SPECCHI RETROVISORI........43
LUCI ESTERNE..............47
LUCI INTERNE..............53
INTERRUTTORE TERGILAVAVETRI .55
IMPIANTO DI CONDIZIONAMENTO
ARIA.....................59
ALZACRISTALLI..............76
CONVERTITORE CATALITICO.....78
FILTRO ANTIPARTICOLATO DIESEL
(DPF).....................78
COFANO MOTORE............80
AREA DI CARICO.............81
TRAINO DI RIMORCHI..........83
EQUIPAGGIAMENTI INTERNI.....85
SELEZIONE CARBURANTE......91
RIEMPIMENTO DEL SERBATOIO
CARBURANTE..............93
INGRESSO O USCITA DAL
VEICOLO..................95
12
CONOSCENZA DELLA VETTURA

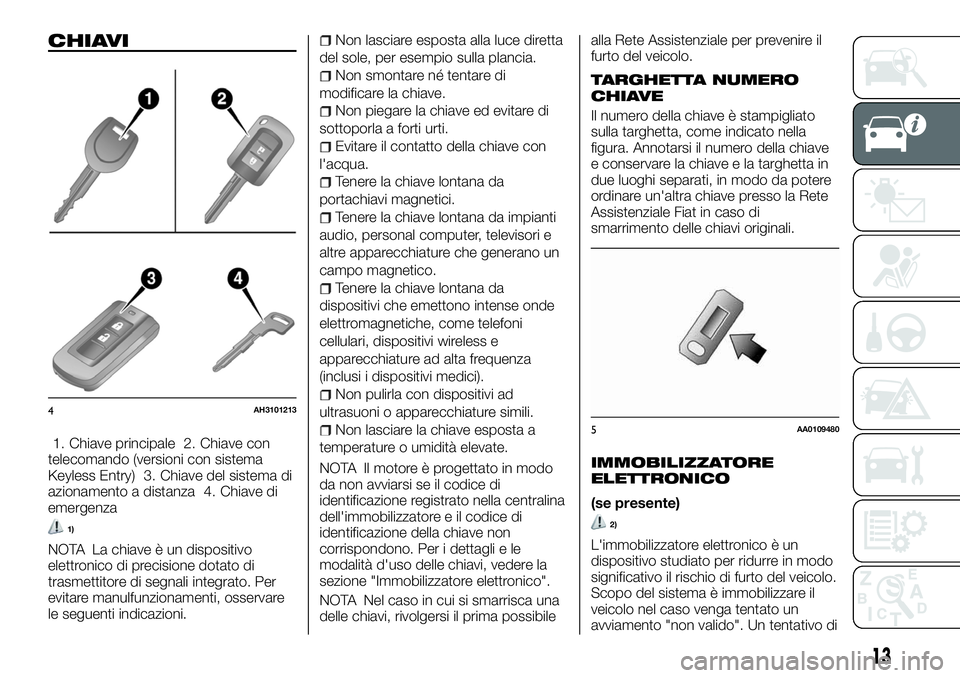

CHIAVI
1. Chiave principale 2. Chiave con
telecomando (versioni con sistema
Keyless Entry) 3. Chiave del sistema di
azionamento a distanza 4. Chiave di
emergenza
1)
NOTA La chiave è un dispositivo
elettronico di precisione dotato di
trasmettitore di segnali integrato. Per
evitare manulfunzionamenti, osservare
le seguenti indicazioni.
Non lasciare esposta alla luce diretta
del sole, per esempio sulla plancia.
Non smontare né tentare di
modificare la chiave.
Non piegare la chiave ed evitare di
sottoporla a forti urti.
Evitare il contatto della chiave con
l'acqua.
Tenere la chiave lontana da
portachiavi magnetici.
Tenere la chiave lontana da impianti
audio, personal computer, televisori e
altre apparecchiature che generano un
campo magnetico.
Tenere la chiave lontana da
dispositivi che emettono intense onde
elettromagnetiche, come telefoni
cellulari, dispositivi wireless e
apparecchiature ad alta frequenza
(inclusi i dispositivi medici).
Non pulirla con dispositivi ad
ultrasuoni o apparecchiature simili.
Non lasciare la chiave esposta a
temperature o umidità elevate.
NOTA Il motore è progettato in modo
da non avviarsi se il codice di
identificazione registrato nella centralina
dell'immobilizzatore e il codice di
identificazione della chiave non
corrispondono. Per i dettagli e le
modalità d'uso delle chiavi, vedere la
sezione "Immobilizzatore elettronico".
NOTA Nel caso in cui si smarrisca una
delle chiavi, rivolgersi il prima possibilealla Rete Assistenziale per prevenire il
furto del veicolo.
TARGHETTA NUMERO
CHIAVE
Il numero della chiave è stampigliato
sulla targhetta, come indicato nella
figura. Annotarsi il numero della chiave
e conservare la chiave e la targhetta in
due luoghi separati, in modo da potere
ordinare un'altra chiave presso la Rete
Assistenziale Fiat in caso di
smarrimento delle chiavi originali.
IMMOBILIZZATORE
ELETTRONICO
(se presente)
2)
L'immobilizzatore elettronico è un
dispositivo studiato per ridurre in modo
significativo il rischio di furto del veicolo.
Scopo del sistema è immobilizzare il
veicolo nel caso venga tentato un
avviamento "non valido". Un tentativo di
4AH3101213
5AA0109480
13

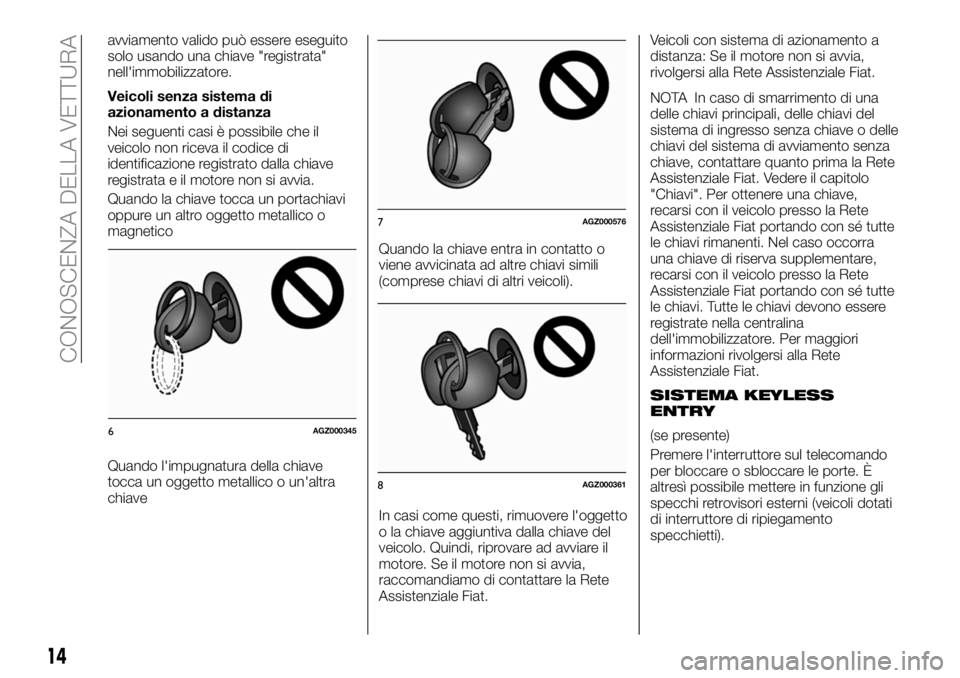

avviamento valido può essere eseguito
solo usando una chiave "registrata"
nell'immobilizzatore.
Veicoli senza sistema di
azionamento a distanza
Nei seguenti casi è possibile che il
veicolo non riceva il codice di
identificazione registrato dalla chiave
registrata e il motore non si avvia.
Quando la chiave tocca un portachiavi
oppure un altro oggetto metallico o
magnetico
Quando l'impugnatura della chiave
tocca un oggetto metallico o un'altra
chiaveQuando la chiave entra in contatto o
viene avvicinata ad altre chiavi simili
(comprese chiavi di altri veicoli).
In casi come questi, rimuovere l'oggetto
o la chiave aggiuntiva dalla chiave del
veicolo. Quindi, riprovare ad avviare il
motore. Se il motore non si avvia,
raccomandiamo di contattare la Rete
Assistenziale Fiat.Veicoli con sistema di azionamento a
distanza: Se il motore non si avvia,
rivolgersi alla Rete Assistenziale Fiat.
NOTA In caso di smarrimento di una
delle chiavi principali, delle chiavi del
sistema di ingresso senza chiave o delle
chiavi del sistema di avviamento senza
chiave, contattare quanto prima la Rete
Assistenziale Fiat. Vedere il capitolo
"Chiavi". Per ottenere una chiave,
recarsi con il veicolo presso la Rete
Assistenziale Fiat portando con sé tutte
le chiavi rimanenti. Nel caso occorra
una chiave di riserva supplementare,
recarsi con il veicolo presso la Rete
Assistenziale Fiat portando con sé tutte
le chiavi. Tutte le chiavi devono essere
registrate nella centralina
dell'immobilizzatore. Per maggiori
informazioni rivolgersi alla Rete
Assistenziale Fiat.
SISTEMA KEYLESS
ENTRY
(se presente)
Premere l'interruttore sul telecomando
per bloccare o sbloccare le porte. È
altresì possibile mettere in funzione gli
specchi retrovisori esterni (veicoli dotati
di interruttore di ripiegamento
specchietti).
14
CONOSCENZA DELLA VETTURA
6AGZ000345
7AGZ000576
8AGZ000361

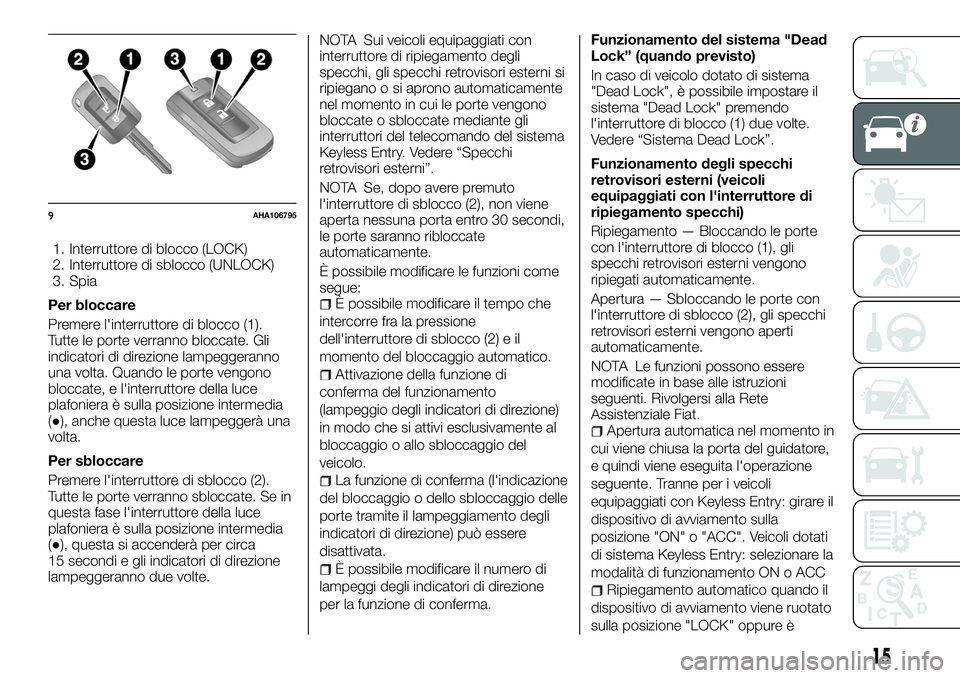

1. Interruttore di blocco (LOCK)
2. Interruttore di sblocco (UNLOCK)
3. Spia
Per bloccare
Premere l'interruttore di blocco (1).
Tutte le porte verranno bloccate. Gli
indicatori di direzione lampeggeranno
una volta. Quando le porte vengono
bloccate, e l'interruttore della luce
plafoniera è sulla posizione intermedia
(●), anche questa luce lampeggerà una
volta.
Per sbloccare
Premere l'interruttore di sblocco (2).
Tutte le porte verranno sbloccate. Se in
questa fase l'interruttore della luce
plafoniera è sulla posizione intermedia
(●), questa si accenderà per circa
15 secondi e gli indicatori di direzione
lampeggeranno due volte.NOTA Sui veicoli equipaggiati con
interruttore di ripiegamento degli
specchi, gli specchi retrovisori esterni si
ripiegano o si aprono automaticamente
nel momento in cui le porte vengono
bloccate o sbloccate mediante gli
interruttori del telecomando del sistema
Keyless Entry. Vedere “Specchi
retrovisori esterni”.
NOTA Se, dopo avere premuto
l'interruttore di sblocco (2), non viene
aperta nessuna porta entro 30 secondi,
le porte saranno ribloccate
automaticamente.
È possibile modificare le funzioni come
segue:
È possibile modificare il tempo che
intercorre fra la pressione
dell'interruttore di sblocco (2) e il
momento del bloccaggio automatico.
Attivazione della funzione di
conferma del funzionamento
(lampeggio degli indicatori di direzione)
in modo che si attivi esclusivamente al
bloccaggio o allo sbloccaggio del
veicolo.
La funzione di conferma (l'indicazione
del bloccaggio o dello sbloccaggio delle
porte tramite il lampeggiamento degli
indicatori di direzione) può essere
disattivata.
È possibile modificare il numero di
lampeggi degli indicatori di direzione
per la funzione di conferma.Funzionamento del sistema "Dead
Lock” (quando previsto)
In caso di veicolo dotato di sistema
"Dead Lock", è possibile impostare il
sistema "Dead Lock" premendo
l'interruttore di blocco (1) due volte.
Vedere “Sistema Dead Lock”.
Funzionamento degli specchi
retrovisori esterni (veicoli
equipaggiati con l'interruttore di
ripiegamento specchi)
Ripiegamento — Bloccando le porte
con l'interruttore di blocco (1), gli
specchi retrovisori esterni vengono
ripiegati automaticamente.
Apertura — Sbloccando le porte con
l'interruttore di sblocco (2), gli specchi
retrovisori esterni vengono aperti
automaticamente.
NOTA Le funzioni possono essere
modificate in base alle istruzioni
seguenti. Rivolgersi alla Rete
Assistenziale Fiat.
Apertura automatica nel momento in
cui viene chiusa la porta del guidatore,
e quindi viene eseguita l'operazione
seguente. Tranne per i veicoli
equipaggiati con Keyless Entry: girare il
dispositivo di avviamento sulla
posizione "ON" o "ACC". Veicoli dotati
di sistema Keyless Entry: selezionare la
modalità di funzionamento ON o ACC
Ripiegamento automatico quando il
dispositivo di avviamento viene ruotato
sulla posizione "LOCK" oppure è
9AHA106795
15

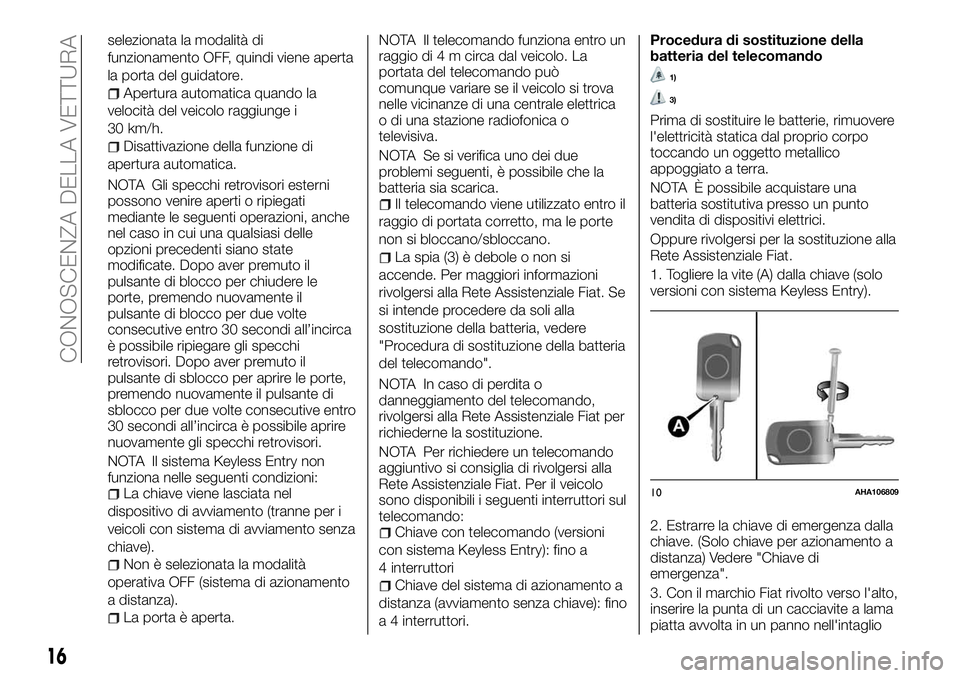

selezionata la modalità di
funzionamento OFF, quindi viene aperta
la porta del guidatore.
Apertura automatica quando la
velocità del veicolo raggiunge i
30 km/h.
Disattivazione della funzione di
apertura automatica.
NOTA Gli specchi retrovisori esterni
possono venire aperti o ripiegati
mediante le seguenti operazioni, anche
nel caso in cui una qualsiasi delle
opzioni precedenti siano state
modificate. Dopo aver premuto il
pulsante di blocco per chiudere le
porte, premendo nuovamente il
pulsante di blocco per due volte
consecutive entro 30 secondi all’incirca
è possibile ripiegare gli specchi
retrovisori. Dopo aver premuto il
pulsante di sblocco per aprire le porte,
premendo nuovamente il pulsante di
sblocco per due volte consecutive entro
30 secondi all’incirca è possibile aprire
nuovamente gli specchi retrovisori.
NOTA Il sistema Keyless Entry non
funziona nelle seguenti condizioni:
La chiave viene lasciata nel
dispositivo di avviamento (tranne per i
veicoli con sistema di avviamento senza
chiave).
Non è selezionata la modalità
operativa OFF (sistema di azionamento
a distanza).
La porta è aperta.
NOTA Il telecomando funziona entro un
raggio di 4 m circa dal veicolo. La
portata del telecomando può
comunque variare se il veicolo si trova
nelle vicinanze di una centrale elettrica
o di una stazione radiofonica o
televisiva.
NOTA Se si verifica uno dei due
problemi seguenti, è possibile che la
batteria sia scarica.
Il telecomando viene utilizzato entro il
raggio di portata corretto, ma le porte
non si bloccano/sbloccano.
La spia (3) è debole o non si
accende. Per maggiori informazioni
rivolgersi alla Rete Assistenziale Fiat. Se
si intende procedere da soli alla
sostituzione della batteria, vedere
"Procedura di sostituzione della batteria
del telecomando".
NOTA In caso di perdita o
danneggiamento del telecomando,
rivolgersi alla Rete Assistenziale Fiat per
richiederne la sostituzione.
NOTA Per richiedere un telecomando
aggiuntivo si consiglia di rivolgersi alla
Rete Assistenziale Fiat. Per il veicolo
sono disponibili i seguenti interruttori sul
telecomando:
Chiave con telecomando (versioni
con sistema Keyless Entry): fino a
4 interruttori
Chiave del sistema di azionamento a
distanza (avviamento senza chiave): fino
a 4 interruttori.
Procedura di sostituzione della
batteria del telecomando
1)
3)
Prima di sostituire le batterie, rimuovere
l'elettricità statica dal proprio corpo
toccando un oggetto metallico
appoggiato a terra.
NOTA È possibile acquistare una
batteria sostitutiva presso un punto
vendita di dispositivi elettrici.
Oppure rivolgersi per la sostituzione alla
Rete Assistenziale Fiat.

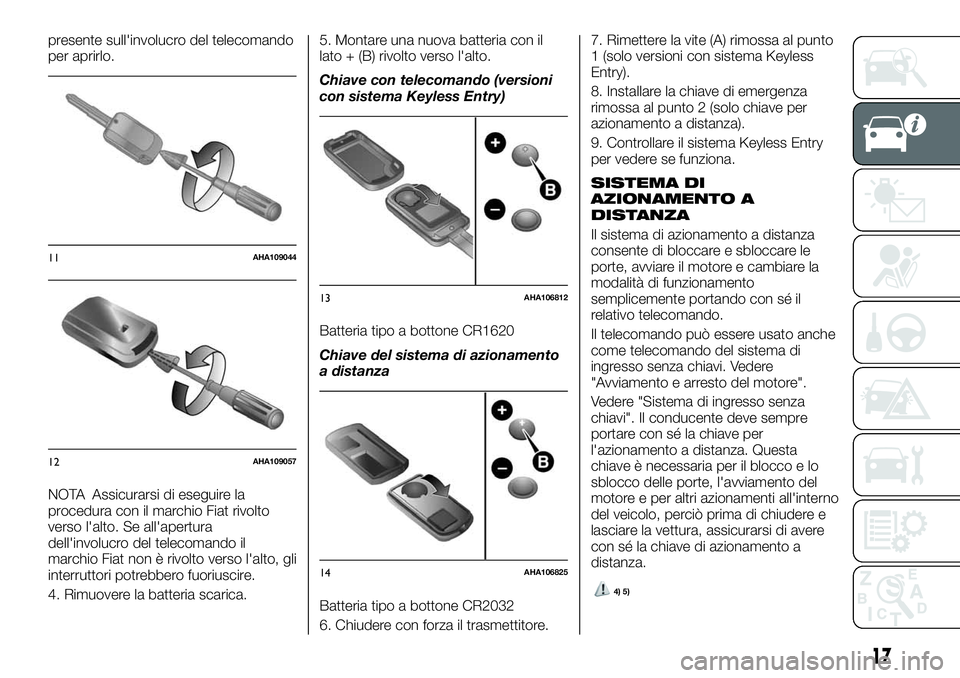

1. Togliere la vite (A) dalla chiave (solo
versioni con sistema Keyless Entry).
2. Estrarre la chiave di emergenza dalla
chiave. (Solo chiave per azionamento a
distanza) Vedere "Chiave di
emergenza".
3. Con il marchio Fiat rivolto verso l'alto,
inserire la punta di un cacciavite a lama
piatta avvolta in un panno nell'intaglio
10AHA106809
16
CONOSCENZA DELLA VETTURA

presente sull'involucro del telecomando
per aprirlo.
NOTA Assicurarsi di eseguire la
procedura con il marchio Fiat rivolto
verso l'alto. Se all'apertura
dell'involucro del telecomando il
marchio Fiat non è rivolto verso l'alto, gli
interruttori potrebbero fuoriuscire.
4. Rimuovere la batteria scarica.5. Montare una nuova batteria con il
lato + (B) rivolto verso l'alto.
Chiave con telecomando (versioni
con sistema Keyless Entry)
Batteria tipo a bottone CR1620
Chiave del sistema di azionamento
a distanza
Batteria tipo a bottone CR2032
6. Chiudere con forza il trasmettitore.7. Rimettere la vite (A) rimossa al punto
1 (solo versioni con sistema Keyless
Entry).
8. Installare la chiave di emergenza
rimossa al punto 2 (solo chiave per
azionamento a distanza).
9. Controllare il sistema Keyless Entry
per vedere se funziona.
SISTEMA DI
AZIONAMENTO A
DISTANZA
Il sistema di azionamento a distanza
consente di bloccare e sbloccare le
porte, avviare il motore e cambiare la
modalità di funzionamento
semplicemente portando con sé il
relativo telecomando.
Il telecomando può essere usato anche
come telecomando del sistema di
ingresso senza chiavi. Vedere
"Avviamento e arresto del motore".
Vedere "Sistema di ingresso senza
chiavi". Il conducente deve sempre
portare con sé la chiave per
l'azionamento a distanza. Questa
chiave è necessaria per il blocco e lo
sblocco delle porte, l'avviamento del
motore e per altri azionamenti all'interno
del veicolo, perciò prima di chiudere e
lasciare la vettura, assicurarsi di avere
con sé la chiave di azionamento a
distanza.
11AHA109044
12AHA109057
13AHA106812
14AHA106825
17
4) 5)

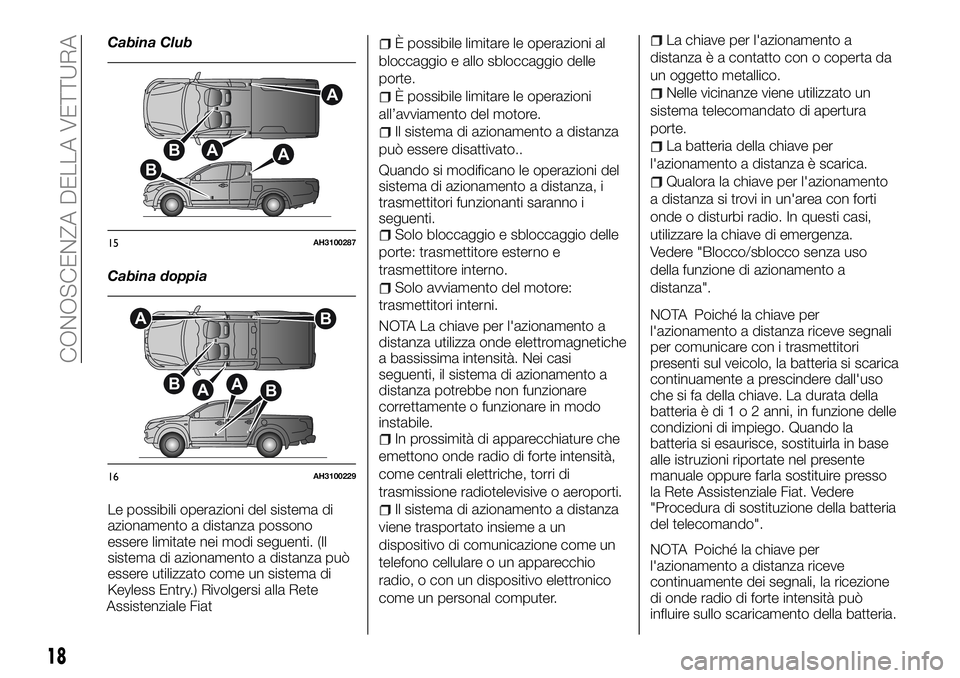

Cabina Club
Cabina doppia
Le possibili operazioni del sistema di
azionamento a distanza possono
essere limitate nei modi seguenti. (Il
sistema di azionamento a distanza può
essere utilizzato come un sistema di
Keyless Entry.) Rivolgersi alla Rete
Assistenziale FiatÈ possibile limitare le operazioni al
bloccaggio e allo sbloccaggio delle
porte.
È possibile limitare le operazioni
all’avviamento del motore.
Il sistema di azionamento a distanza
può essere disattivato..
Quando si modificano le operazioni del
sistema di azionamento a distanza, i
trasmettitori funzionanti saranno i
seguenti.
Solo bloccaggio e sbloccaggio delle
porte: trasmettitore esterno e
trasmettitore interno.
Solo avviamento del motore:
trasmettitori interni.
NOTA La chiave per l'azionamento a
distanza utilizza onde elettromagnetiche
a bassissima intensità. Nei casi
seguenti, il sistema di azionamento a
distanza potrebbe non funzionare
correttamente o funzionare in modo
instabile.
In prossimità di apparecchiature che
emettono onde radio di forte intensità,
come centrali elettriche, torri di
trasmissione radiotelevisive o aeroporti.
Il sistema di azionamento a distanza
viene trasportato insieme a un
dispositivo di comunicazione come un
telefono cellulare o un apparecchio
radio, o con un dispositivo elettronico
come un personal computer.
La chiave per l'azionamento a
distanza è a contatto con o coperta da
un oggetto metallico.
Nelle vicinanze viene utilizzato un
sistema telecomandato di apertura
porte.
La batteria della chiave per
l'azionamento a distanza è scarica.
Qualora la chiave per l'azionamento
a distanza si trovi in un'area con forti
onde o disturbi radio. In questi casi,
utilizzare la chiave di emergenza.
Vedere "Blocco/sblocco senza uso
della funzione di azionamento a
distanza".
NOTA Poiché la chiave per
l'azionamento a distanza riceve segnali
per comunicare con i trasmettitori
presenti sul veicolo, la batteria si scarica
continuamente a prescindere dall'uso
che si fa della chiave. La durata della
batteria è di 1 o 2 anni, in funzione delle
condizioni di impiego. Quando la
batteria si esaurisce, sostituirla in base
alle istruzioni riportate nel presente
manuale oppure farla sostituire presso
la Rete Assistenziale Fiat. Vedere
"Procedura di sostituzione della batteria
del telecomando".
NOTA Poiché la chiave per
l'azionamento a distanza riceve
continuamente dei segnali, la ricezione
di onde radio di forte intensità può
influire sullo scaricamento della batteria.
AA
A
B
B
15AH3100287
B
BA
AAB
16AH3100229
18
CONOSCENZA DELLA VETTURA
