FIAT FULLBACK 2018 Libretto Uso Manutenzione (in Italian)

Tipo 1
Tipo 2
Disattivazione
È possibile disattivare la guida a velocità
automatica nel seguente modo:
Premere l'interruttore CRUISE
CONTROL ON/OFF (A) (Il cruise control
si spegnerà.)
Premere l'interruttore CANCEL (D).
Premere il pedale del freno.Tipo 1
Tipo 2
La guida a velocità impostata si
disattiva automaticamente in uno dei
seguenti modi.
Quando si preme il pedale della
frizione (sui veicoli a cambio manuale).
Quando la velocità si riduce fino a
circa 15 km/h o più al di sotto della
velocità impostata a motivo di una
pendenza, ecc.
Quando la velocità si riduce fino a
circa 40 km/h o inferiore.
Quando il sistema di Controllo
elettronico della stabilità (ESC) si mette
in funzione (quando previsto). Fare
riferimento a “Controllo elettronico della
stabilità (ESC)”.
252)
Inoltre la guida a velocità impostata si
potrebbe disattivare quando il regime
del motore aumenta e si avvicina alla
zona rossa del tachimetro (la parte
colorata di rosso del quadrante del
tachimetro).
155)
Ritorno alla velocità impostata
Se la guida a velocità impostata si è
disattivata per le condizioni descritte
nella sezione "Disattivazione", è
possibile tornare alla velocità impostata
in precedenza premendo verso l'alto
C
305AA0110666
306AHA108496
307AA0110679
308AHA108438
199
l'interruttore RES + (C) mentre si guida
a una velocità di 40 km/h o superiore.

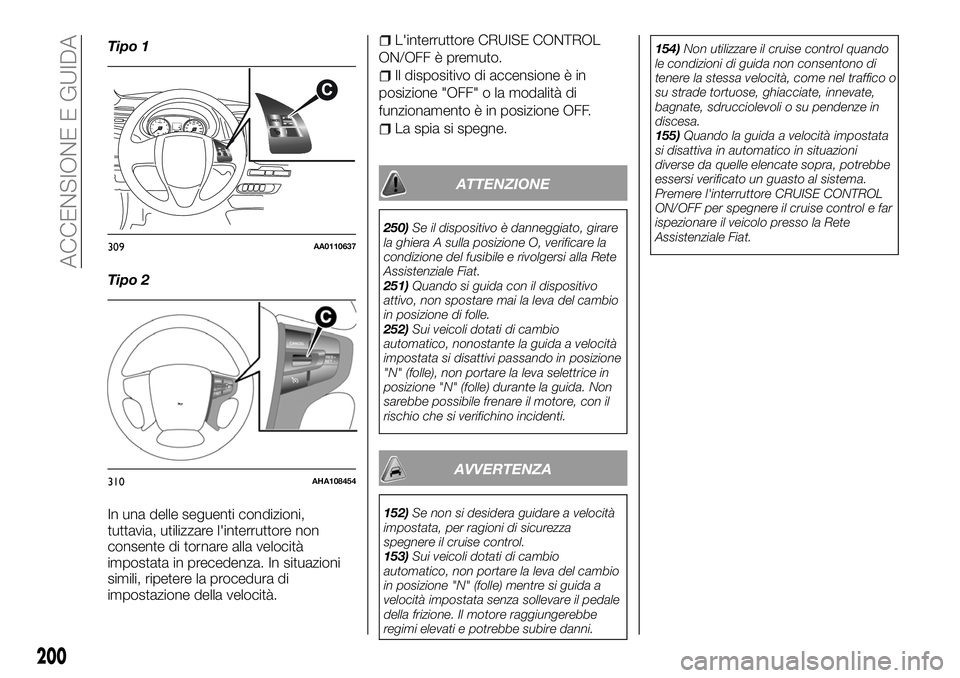

Tipo 1
Tipo 2
In una delle seguenti condizioni,
tuttavia, utilizzare l'interruttore non
consente di tornare alla velocità
impostata in precedenza. In situazioni
simili, ripetere la procedura di
impostazione della velocità.L'interruttore CRUISE CONTROL
ON/OFF è premuto.
Il dispositivo di accensione è in
posizione "OFF" o la modalità di
funzionamento è in posizione OFF.
La spia si spegne.
ATTENZIONE
250)Se il dispositivo è danneggiato, girare
la ghiera A sulla posizione O, verificare la
condizione del fusibile e rivolgersi alla Rete
Assistenziale Fiat.
251)Quando si guida con il dispositivo
attivo, non spostare mai la leva del cambio
in posizione di folle.
252)Sui veicoli dotati di cambio
automatico, nonostante la guida a velocità
impostata si disattivi passando in posizione
"N" (folle), non portare la leva selettrice in
posizione "N" (folle) durante la guida. Non
sarebbe possibile frenare il motore, con il
rischio che si verifichino incidenti.
AVVERTENZA
152)Se non si desidera guidare a velocità
impostata, per ragioni di sicurezza
spegnere il cruise control.
153)Sui veicoli dotati di cambio
automatico, non portare la leva del cambio
in posizione "N" (folle) mentre si guida a
velocità impostata senza sollevare il pedale
della frizione. Il motore raggiungerebbe
regimi elevati e potrebbe subire danni.154)Non utilizzare il cruise control quando
le condizioni di guida non consentono di
tenere la stessa velocità, come nel traffico o
su strade tortuose, ghiacciate, innevate,
bagnate, sdrucciolevoli o su pendenze in
discesa.
155)Quando la guida a velocità impostata
si disattiva in automatico in situazioni
diverse da quelle elencate sopra, potrebbe
essersi verificato un guasto al sistema.
Premere l'interruttore CRUISE CONTROL
ON/OFF per spegnere il cruise control e far
ispezionare il veicolo presso la Rete
Assistenziale Fiat.
309AA0110637
310AHA108454
200
ACCENSIONE E GUIDA

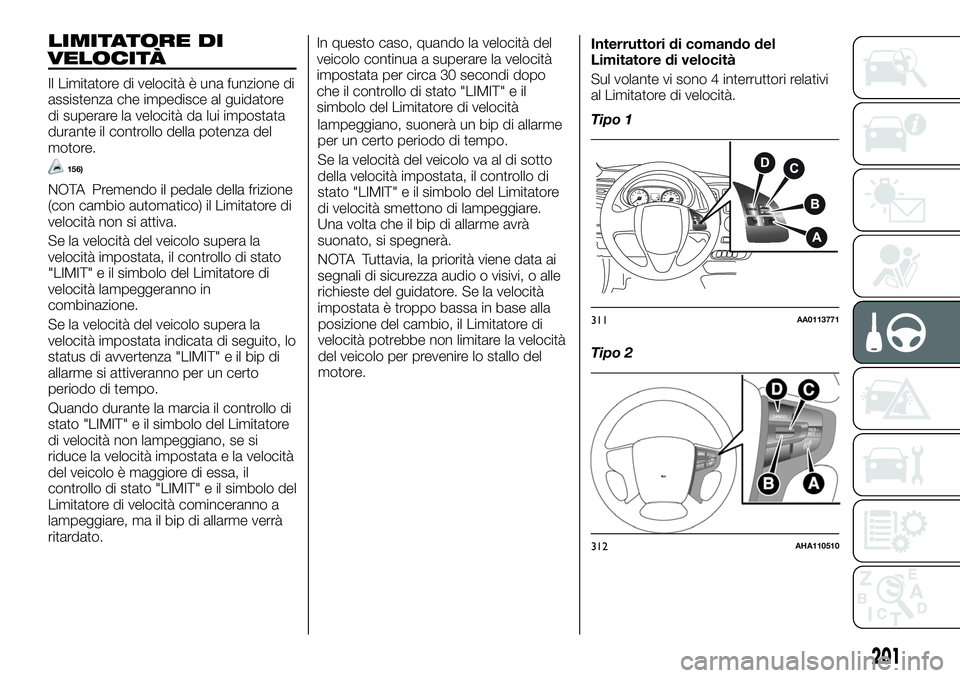

LIMITATORE DI
VELOCITÀ
Il Limitatore di velocità è una funzione di
assistenza che impedisce al guidatore
di superare la velocità da lui impostata
durante il controllo della potenza del
motore.
156)
NOTA Premendo il pedale della frizione
(con cambio automatico) il Limitatore di
velocità non si attiva.
Se la velocità del veicolo supera la
velocità impostata, il controllo di stato
"LIMIT" e il simbolo del Limitatore di
velocità lampeggeranno in
combinazione.
Se la velocità del veicolo supera la
velocità impostata indicata di seguito, lo
status di avvertenza "LIMIT" e il bip di
allarme si attiveranno per un certo
periodo di tempo.
Quando durante la marcia il controllo di
stato "LIMIT" e il simbolo del Limitatore
di velocità non lampeggiano, se si
riduce la velocità impostata e la velocità
del veicolo è maggiore di essa, il
controllo di stato "LIMIT" e il simbolo del
Limitatore di velocità cominceranno a
lampeggiare, ma il bip di allarme verrà
ritardato.In questo caso, quando la velocità del
veicolo continua a superare la velocità
impostata per circa 30 secondi dopo
che il controllo di stato "LIMIT" e il
simbolo del Limitatore di velocità
lampeggiano, suonerà un bip di allarme
per un certo periodo di tempo.
Se la velocità del veicolo va al di sotto
della velocità impostata, il controllo di
stato "LIMIT" e il simbolo del Limitatore
di velocità smettono di lampeggiare.
Una volta che il bip di allarme avrà
suonato, si spegnerà.
NOTA Tuttavia, la priorità viene data ai
segnali di sicurezza audio o visivi, o alle
richieste del guidatore. Se la velocità
impostata è troppo bassa in base alla
posizione del cambio, il Limitatore di
velocità potrebbe non limitare la velocità
del veicolo per prevenire lo stallo del
motore.Interruttori di comando del
Limitatore di velocità
Sul volante vi sono 4 interruttori relativi
al Limitatore di velocità.
Tipo 1
Tipo 2
311AA0113771
312AHA110510
201

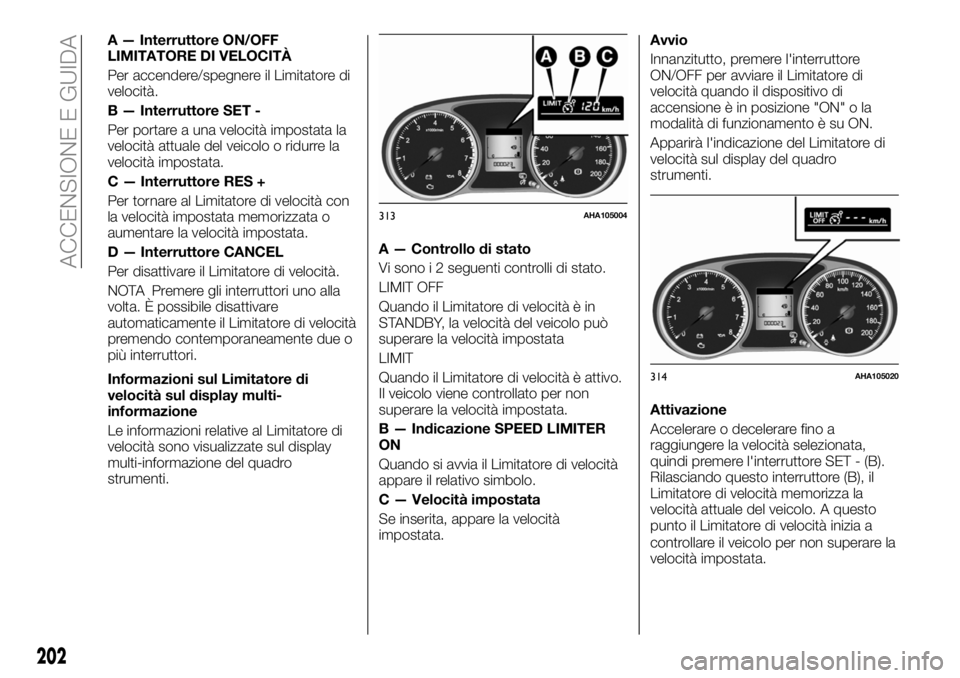

A — Interruttore ON/OFF
LIMITATORE DI VELOCITÀ
Per accendere/spegnere il Limitatore di
velocità.
B — Interruttore SET -
Per portare a una velocità impostata la
velocità attuale del veicolo o ridurre la
velocità impostata.
C — Interruttore RES +
Per tornare al Limitatore di velocità con
la velocità impostata memorizzata o
aumentare la velocità impostata.
D — Interruttore CANCEL
Per disattivare il Limitatore di velocità.
NOTA Premere gli interruttori uno alla
volta. È possibile disattivare
automaticamente il Limitatore di velocità
premendo contemporaneamente due o
più interruttori.
Informazioni sul Limitatore di
velocità sul display multi-
informazione
Le informazioni relative al Limitatore di
velocità sono visualizzate sul display
multi-informazione del quadro
strumenti.A — Controllo di stato
Vi sono i 2 seguenti controlli di stato.
LIMIT OFF
Quando il Limitatore di velocità è in
STANDBY, la velocità del veicolo può
superare la velocità impostata
LIMIT
Quando il Limitatore di velocità è attivo.
Il veicolo viene controllato per non
superare la velocità impostata.
B — Indicazione SPEED LIMITER
ON
Quando si avvia il Limitatore di velocità
appare il relativo simbolo.
C — Velocità impostata
Se inserita, appare la velocità
impostata.Avvio
Innanzitutto, premere l'interruttore
ON/OFF per avviare il Limitatore di
velocità quando il dispositivo di
accensione è in posizione "ON" o la
modalità di funzionamento è su ON.
Apparirà l'indicazione del Limitatore di
velocità sul display del quadro
strumenti.
Attivazione
Accelerare o decelerare fino a
raggiungere la velocità selezionata,
quindi premere l'interruttore SET - (B).
Rilasciando questo interruttore (B), il
Limitatore di velocità memorizza la
velocità attuale del veicolo. A questo
punto il Limitatore di velocità inizia a
313AHA105004
314AHA105020
202
ACCENSIONE E GUIDA
controllare il veicolo per non superare la
velocità impostata.

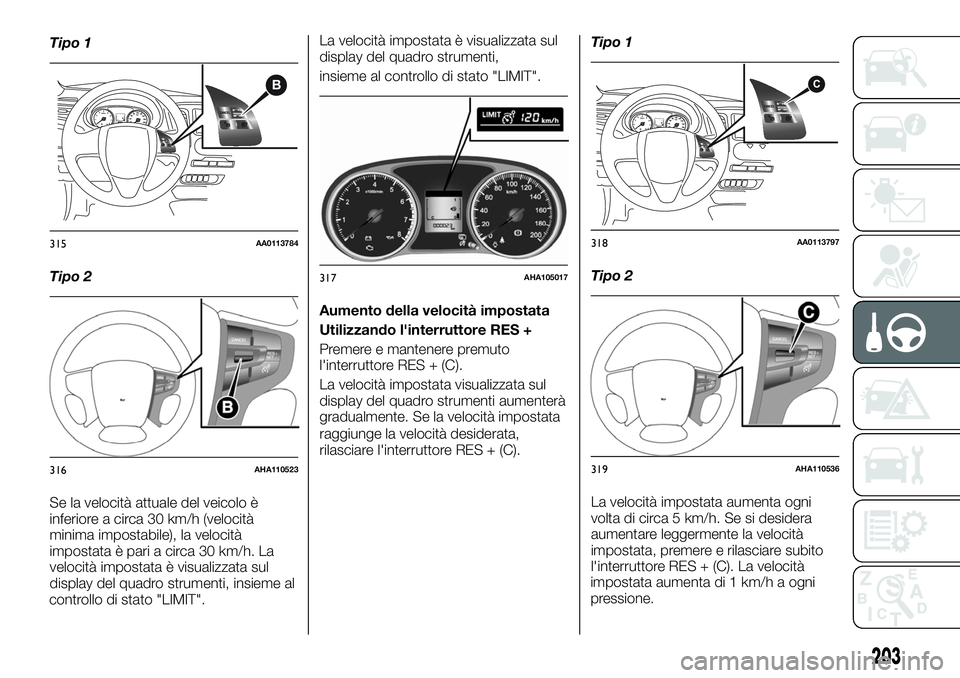

Tipo 1
Tipo 2
Se la velocità attuale del veicolo è
inferiore a circa 30 km/h (velocità
minima impostabile), la velocità
impostata è pari a circa 30 km/h. La
velocità impostata è visualizzata sul
display del quadro strumenti, insieme al
controllo di stato "LIMIT".La velocità impostata è visualizzata sul
display del quadro strumenti,
insieme al controllo di stato "LIMIT".
Aumento della velocità impostata
Utilizzando l'interruttore RES +
Premere e mantenere premuto
l'interruttore RES + (C).
La velocità impostata visualizzata sul
display del quadro strumenti aumenterà
gradualmente. Se la velocità impostata
raggiunge la velocità desiderata,
rilasciare l'interruttore RES + (C).Tipo 1
Tipo 2
La velocità impostata aumenta ogni
volta di circa 5 km/h. Se si desidera
aumentare leggermente la velocità
impostata, premere e rilasciare subito
l'interruttore RES + (C). La velocità
315AA0113784
316AHA110523
317AHA105017
318AA0113797
319AHA110536
203
impostata aumenta di 1 km/h a ogni
pressione.

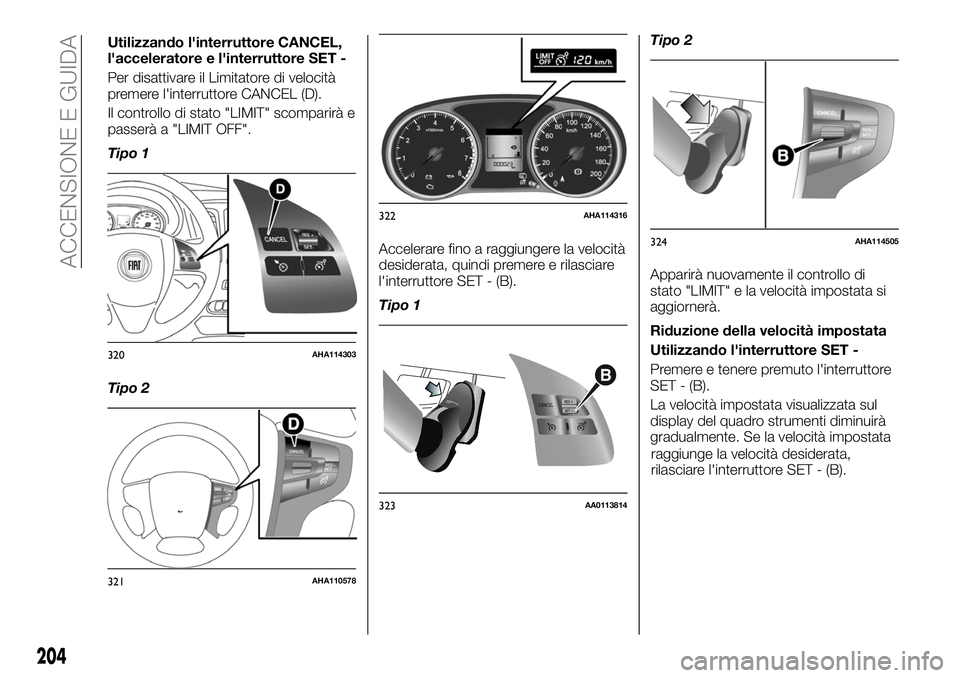

Utilizzando l'interruttore CANCEL,
l'acceleratore e l'interruttore SET -
Per disattivare il Limitatore di velocità
premere l'interruttore CANCEL (D).
Il controllo di stato "LIMIT" scomparirà e
passerà a "LIMIT OFF".
Tipo 1
Tipo 2Accelerare fino a raggiungere la velocità
desiderata, quindi premere e rilasciare
l'interruttore SET - (B).
Tipo 1Tipo 2
Apparirà nuovamente il controllo di
stato "LIMIT" e la velocità impostata si
aggiornerà.
Riduzione della velocità impostata
Utilizzando l'interruttore SET -
Premere e tenere premuto l'interruttore
SET - (B).
La velocità impostata visualizzata sul
display del quadro strumenti diminuirà
gradualmente. Se la velocità impostata
320AHA114303
321AHA110578
322AHA114316
B
323AA0113814
324AHA114505
204
ACCENSIONE E GUIDA
raggiunge la velocità desiderata,
rilasciare l'interruttore SET - (B).

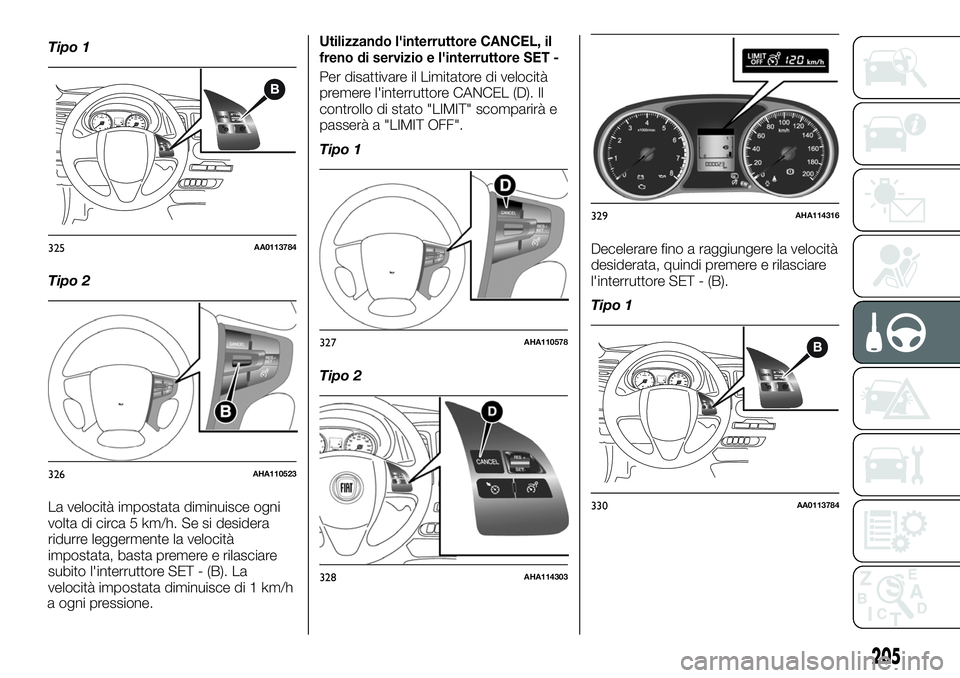

Tipo 1
Tipo 2
La velocità impostata diminuisce ogni
volta di circa 5 km/h. Se si desidera
ridurre leggermente la velocità
impostata, basta premere e rilasciare
subito l'interruttore SET - (B). La
velocità impostata diminuisce di 1 km/h
a ogni pressione.Utilizzando l'interruttore CANCEL, il
freno di servizio e l'interruttore SET -
Per disattivare il Limitatore di velocità
premere l'interruttore CANCEL (D). Il
controllo di stato "LIMIT" scomparirà e
passerà a "LIMIT OFF".
Tipo 1
Tipo 2Decelerare fino a raggiungere la velocità
desiderata, quindi premere e rilasciare
l'interruttore SET - (B).
Tipo 1
325AA0113784
326AHA110523
327AHA110578
328AHA114303
329AHA114316
330AA0113784
205

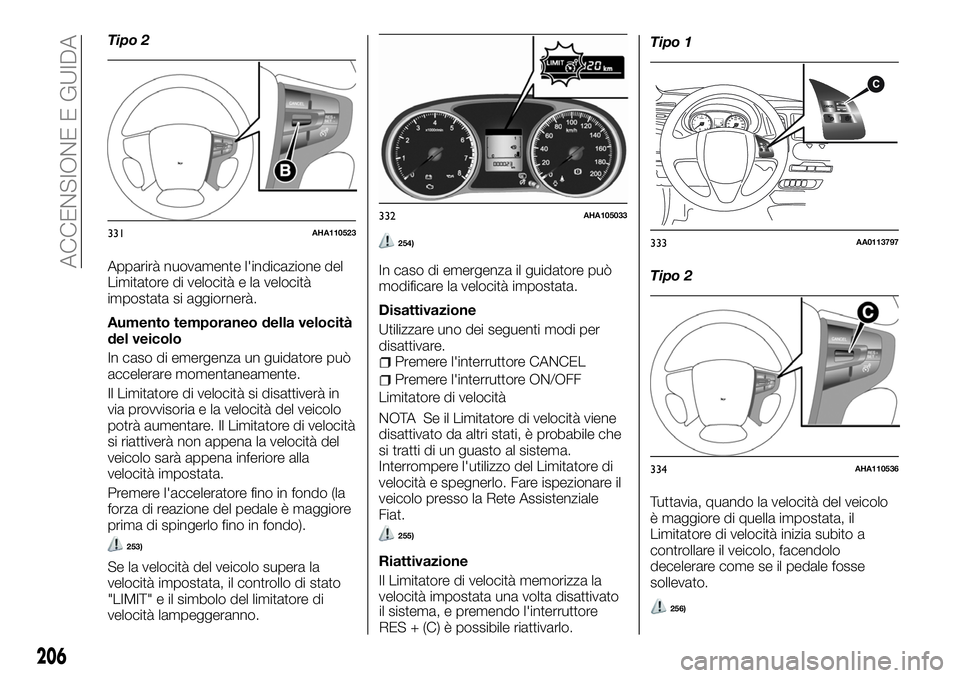

Tipo 2
Apparirà nuovamente l'indicazione del
Limitatore di velocità e la velocità
impostata si aggiornerà.
Aumento temporaneo della velocità
del veicolo
In caso di emergenza un guidatore può
accelerare momentaneamente.
Il Limitatore di velocità si disattiverà in
via provvisoria e la velocità del veicolo
potrà aumentare. Il Limitatore di velocità
si riattiverà non appena la velocità del
veicolo sarà appena inferiore alla
velocità impostata.
Premere l'acceleratore fino in fondo (la
forza di reazione del pedale è maggiore
prima di spingerlo fino in fondo).
253)
Se la velocità del veicolo supera la
velocità impostata, il controllo di stato
"LIMIT" e il simbolo del limitatore di
velocità lampeggeranno.
254)
In caso di emergenza il guidatore può
modificare la velocità impostata.
Disattivazione
Utilizzare uno dei seguenti modi per
disattivare.
Premere l'interruttore CANCEL
Premere l'interruttore ON/OFF
Limitatore di velocità
NOTA Se il Limitatore di velocità viene
disattivato da altri stati, è probabile che
si tratti di un guasto al sistema.
Interrompere l'utilizzo del Limitatore di
velocità e spegnerlo. Fare ispezionare il
veicolo presso la Rete Assistenziale
Fiat.
255)
Riattivazione
Il Limitatore di velocità memorizza la
velocità impostata una volta disattivato
il sistema, e premendo l'interruttore
RES + (C) è possibile riattivarlo.Tipo 1
Tipo 2
Tuttavia, quando la velocità del veicolo
è maggiore di quella impostata, il
Limitatore di velocità inizia subito a
controllare il veicolo, facendolo
decelerare come se il pedale fosse
sollevato.
331AHA110523332AHA105033
333AA0113797
334AHA110536
206
ACCENSIONE E GUIDA
256)

AVVERTENZA
156)Poiché il sistema non è dotato di freno
di servizio (freno idraulico), la velocità del
veicolo potrebbe superare la velocità
impostata su pendenze in discesa.
ATTENZIONE
253)È possibile che il limitatore di velocità
consenta un'accelerazione brusca pari alla
posizione del pedale di accelerazione.
Pertanto, prestare attenzione alle
accelerazioni brusche.
254)Prestare attenzione al superamento
della velocità.
255)È possibile che il limitatore di velocità
consenta un'accelerazione brusca pari alla
posizione del pedale di accelerazione
quando il limitatore di velocità è disattivato.
Prestare attenzione.
256)È possibile che si verifichi un'andatura
a scatti, a seconda della distanza percorsa.
Prestare attenzione.

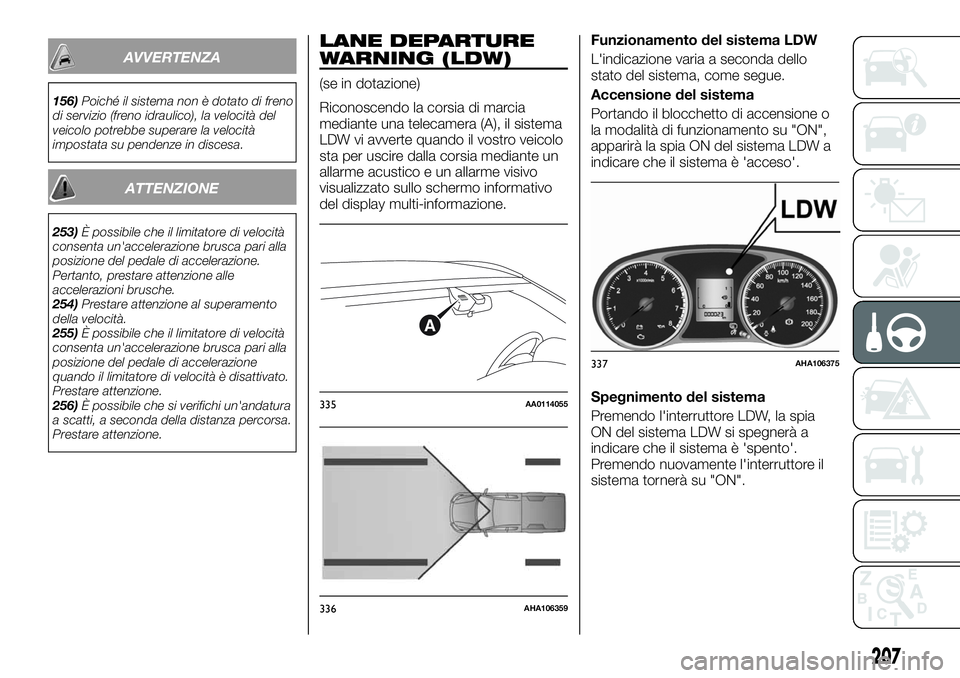

LANE DEPARTURE
WARNING (LDW)
(se in dotazione)
Riconoscendo la corsia di marcia
mediante una telecamera (A), il sistema
LDW vi avverte quando il vostro veicolo
sta per uscire dalla corsia mediante un
allarme acustico e un allarme visivo
visualizzato sullo schermo informativo
del display multi-informazione.Funzionamento del sistema LDW
L'indicazione varia a seconda dello
stato del sistema, come segue.
Accensione del sistema
Portando il blocchetto di accensione o
la modalità di funzionamento su "ON",
apparirà la spia ON del sistema LDW a
indicare che il sistema è 'acceso'.
Spegnimento del sistema
Premendo l'interruttore LDW, la spia
ON del sistema LDW si spegnerà a
indicare che il sistema è 'spento'.
Premendo nuovamente l'interruttore il
sistema tornerà su "ON".
A
335AA0114055
336AHA106359
337AHA106375
207

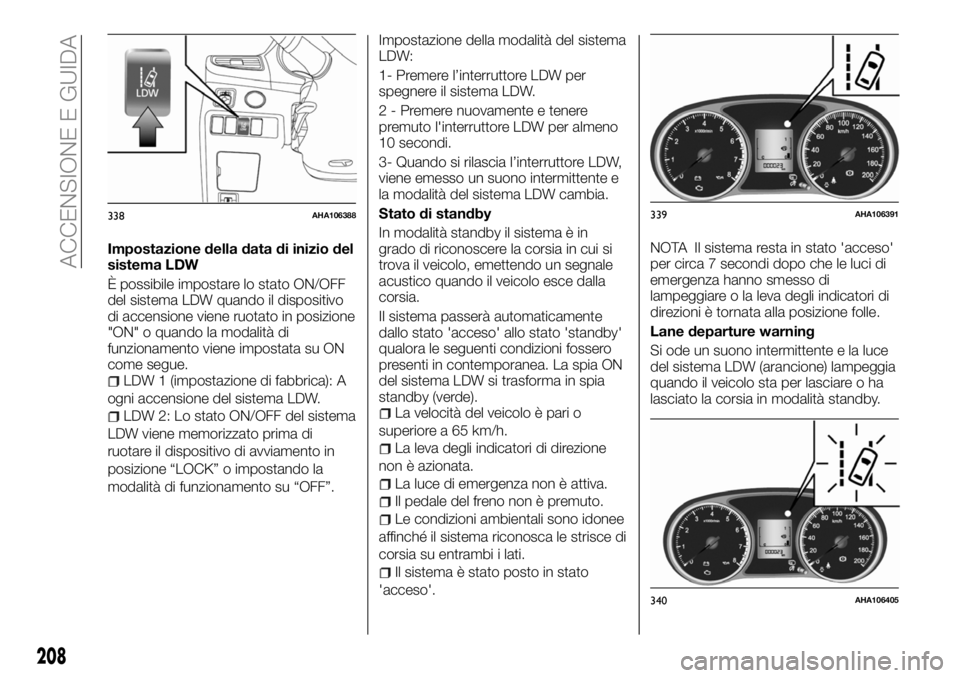

Impostazione della data di inizio del
sistema LDW
È possibile impostare lo stato ON/OFF
del sistema LDW quando il dispositivo
di accensione viene ruotato in posizione
"ON" o quando la modalità di
funzionamento viene impostata su ON
come segue.
LDW 1 (impostazione di fabbrica): A
ogni accensione del sistema LDW.
LDW 2: Lo stato ON/OFF del sistema
LDW viene memorizzato prima di
ruotare il dispositivo di avviamento in
posizione “LOCK” o impostando la
modalità di funzionamento su “OFF”.Impostazione della modalità del sistema
LDW:
1- Premere l’interruttore LDW per
spegnere il sistema LDW.
2 - Premere nuovamente e tenere
premuto l'interruttore LDW per almeno
10 secondi.
3- Quando si rilascia l’interruttore LDW,
viene emesso un suono intermittente e
la modalità del sistema LDW cambia.
Stato di standby
In modalità standby il sistema è in
grado di riconoscere la corsia in cui si
trova il veicolo, emettendo un segnale
acustico quando il veicolo esce dalla
corsia.
Il sistema passerà automaticamente
dallo stato 'acceso' allo stato 'standby'
qualora le seguenti condizioni fossero
presenti in contemporanea. La spia ON
del sistema LDW si trasforma in spia
standby (verde).La velocità del veicolo è pari o
superiore a 65 km/h.
La leva degli indicatori di direzione
non è azionata.
La luce di emergenza non è attiva.
Il pedale del freno non è premuto.
Le condizioni ambientali sono idonee
affinché il sistema riconosca le strisce di
corsia su entrambi i lati.
Il sistema è stato posto in stato
'acceso'.NOTA Il sistema resta in stato 'acceso'
per circa 7 secondi dopo che le luci di
emergenza hanno smesso di
lampeggiare o la leva degli indicatori di
direzioni è tornata alla posizione folle.
Lane departure warning
Si ode un suono intermittente e la luce
del sistema LDW (arancione) lampeggia
quando il veicolo sta per lasciare o ha
lasciato la corsia in modalità standby.
338AHA106388339AHA106391
340AHA106405
208
ACCENSIONE E GUIDA
