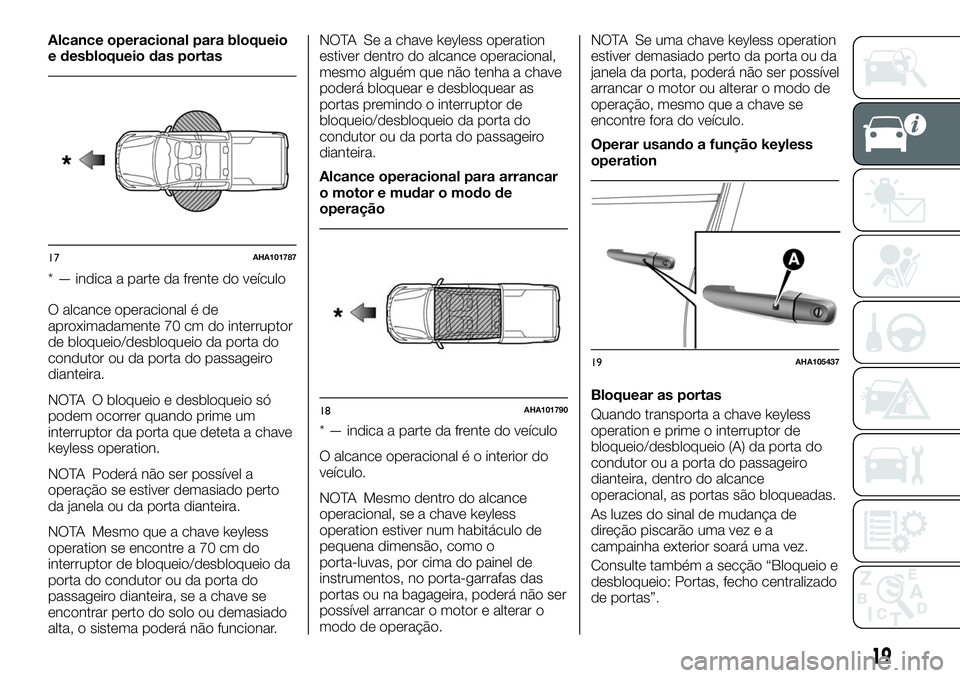

Alcance operacional para bloqueio
e desbloqueio das portas
* — indica a parte da frente do veículo
O alcance operacional é de
aproximadamente 70 cm do interruptor
de bloqueio/desbloqueio da porta do
condutor ou da porta do passageiro
dianteira.
NOTA O bloqueio e desbloqueio só
podem ocorrer quando prime um
interruptor da porta que deteta a chave
keyless operation.
NOTA Poderá não ser possível a
operação se estiver demasiado perto
da janela ou da porta dianteira.
NOTA Mesmo que a chave keyless
operation se encontre a 70 cm do
interruptor de bloqueio/desbloqueio da
porta do condutor ou da porta do
passageiro dianteira, se a chave se
encontrar perto do solo ou demasiado
alta, o sistema poderá não funcionar.NOTA Se a chave keyless operation
estiver dentro do alcance operacional,
mesmo alguém que não tenha a chave
poderá bloquear e desbloquear as
portas premindo o interruptor de
bloqueio/desbloqueio da porta do
condutor ou da porta do passageiro
dianteira.
Alcance operacional para arrancar
o motor e mudar o modo de
operação
* — indica a parte da frente do veículo
O alcance operacional é o interior do
veículo.
NOTA Mesmo dentro do alcance
operacional, se a chave keyless
operation estiver num habitáculo de
pequena dimensão, como o
porta-luvas, por cima do painel de
instrumentos, no porta-garrafas das
portas ou na bagageira, poderá não ser
possível arrancar o motor e alterar o
modo de operação.NOTA Se uma chave keyless operation
estiver demasiado perto da porta ou da
janela da porta, poderá não ser possível
arrancar o motor ou alterar o modo de
operação, mesmo que a chave se
encontre fora do veículo.
Operar usando a função keyless
operation
Bloquear as portas
Quando transporta a chave keyless
operation e prime o interruptor de
bloqueio/desbloqueio (A) da porta do
condutor ou a porta do passageiro
dianteira, dentro do alcance
operacional, as portas são bloqueadas.
As luzes do sinal de mudança de
direção piscarão uma vez e a
campainha exterior soará uma vez.
Consulte também a secção “Bloqueio e
desbloqueio: Portas, fecho centralizado
de portas”.
17AHA101787
18AHA101790
19AHA105437
19
Page 22 of 336

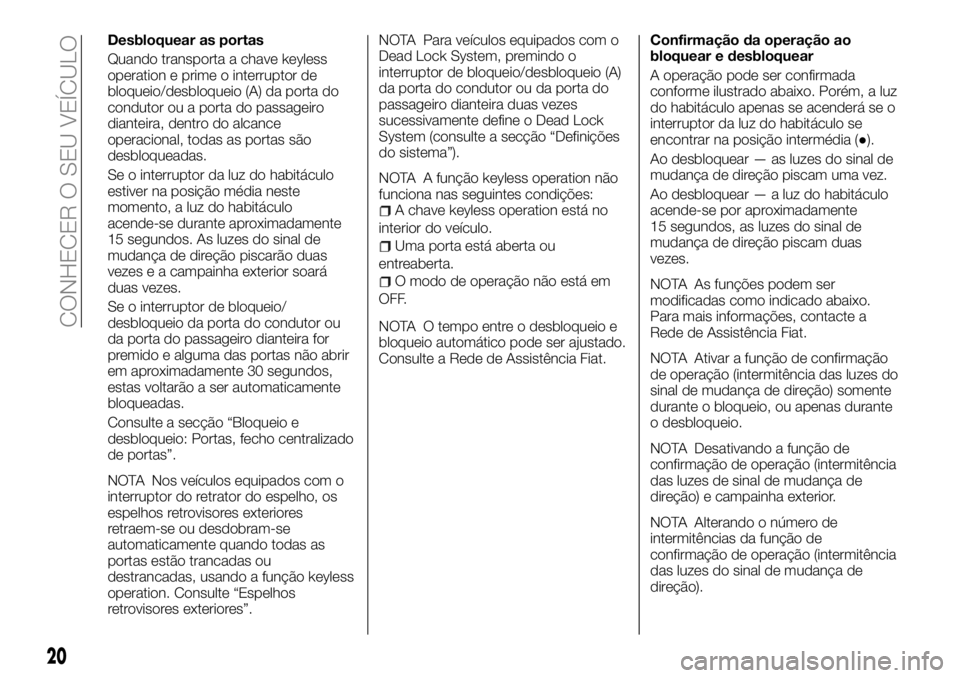

Desbloquear as portas
Quando transporta a chave keyless
operation e prime o interruptor de
bloqueio/desbloqueio (A) da porta do
condutor ou a porta do passageiro
dianteira, dentro do alcance
operacional, todas as portas são
desbloqueadas.
Se o interruptor da luz do habitáculo
estiver na posição média neste
momento, a luz do habitáculo
acende-se durante aproximadamente
15 segundos. As luzes do sinal de
mudança de direção piscarão duas
vezes e a campainha exterior soará
duas vezes.
Se o interruptor de bloqueio/
desbloqueio da porta do condutor ou
da porta do passageiro dianteira for
premido e alguma das portas não abrir
em aproximadamente 30 segundos,
estas voltarão a ser automaticamente
bloqueadas.
Consulte a secção “Bloqueio e
desbloqueio: Portas, fecho centralizado
de portas”.
NOTA Nos veículos equipados com o
interruptor do retrator do espelho, os
espelhos retrovisores exteriores
retraem-se ou desdobram-se
automaticamente quando todas as
portas estão trancadas ou
destrancadas, usando a função keyless
operation. Consulte “Espelhos
retrovisores exteriores”.NOTA Para veículos equipados com o
Dead Lock System, premindo o
interruptor de bloqueio/desbloqueio (A)
da porta do condutor ou da porta do
passageiro dianteira duas vezes
sucessivamente define o Dead Lock
System (consulte a secção “Definições
do sistema”).
NOTA A função keyless operation não
funciona nas seguintes condições:
A chave keyless operation está no
interior do veículo.
Uma porta está aberta ou
entreaberta.
O modo de operação não está em
OFF.
NOTA O tempo entre o desbloqueio e
bloqueio automático pode ser ajustado.
Consulte a Rede de Assistência Fiat.Confirmação da operação ao
bloquear e desbloquear
A operação pode ser confirmada
conforme ilustrado abaixo. Porém, a luz
do habitáculo apenas se acenderá se o
interruptor da luz do habitáculo se
encontrar na posição intermédia (●).
Ao desbloquear — as luzes do sinal de
mudança de direção piscam uma vez.
Ao desbloquear — a luz do habitáculo
acende-se por aproximadamente
15 segundos, as luzes do sinal de
mudança de direção piscam duas
vezes.
NOTA As funções podem ser
modificadas como indicado abaixo.
Para mais informações, contacte a
Rede de Assistência Fiat.
NOTA Ativar a função de confirmação
de operação (intermitência das luzes do
sinal de mudança de direção) somente
durante o bloqueio, ou apenas durante
o desbloqueio.
NOTA Desativando a função de
confirmação de operação (intermitência
das luzes de sinal de mudança de
direção) e campainha exterior.
NOTA Alterando o número de
intermitências da função de
confirmação de operação (intermitência
das luzes do sinal de mudança de
direção).
20
CONHECER O SEU VEÍCULO
Page 23 of 336

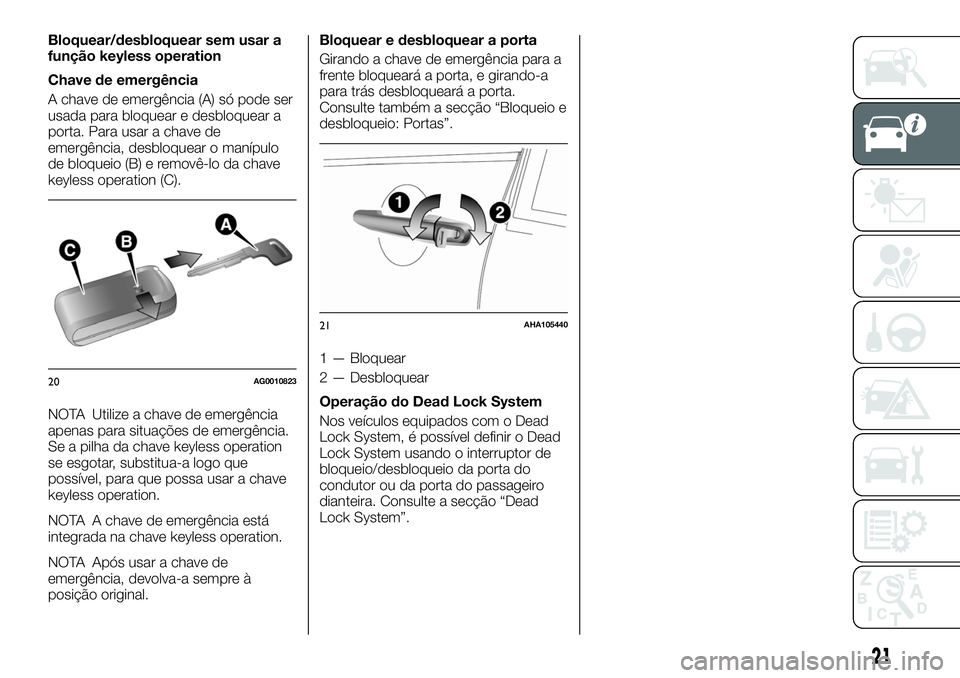

Bloquear/desbloquear sem usar a
função keyless operation
Chave de emergência
A chave de emergência (A) só pode ser
usada para bloquear e desbloquear a
porta. Para usar a chave de
emergência, desbloquear o manípulo
de bloqueio (B) e removê-lo da chave
keyless operation (C).
NOTA Utilize a chave de emergência
apenas para situações de emergência.
Se a pilha da chave keyless operation
se esgotar, substitua-a logo que
possível, para que possa usar a chave
keyless operation.
NOTA A chave de emergência está
integrada na chave keyless operation.
NOTA Após usar a chave de
emergência, devolva-a sempre à
posição original.Bloquear e desbloquear a porta
Girando a chave de emergência para a
frente bloqueará a porta, e girando-a
para trás desbloqueará a porta.
Consulte também a secção “Bloqueio e
desbloqueio: Portas”.
1 — Bloquear
2 — Desbloquear
Operação do Dead Lock System
Nos veículos equipados com o Dead
Lock System, é possível definir o Dead
Lock System usando o interruptor de
bloqueio/desbloqueio da porta do
condutor ou da porta do passageiro
dianteira. Consulte a secção “Dead
Lock System”.
20AG0010823
21AHA105440
21
Page 24 of 336

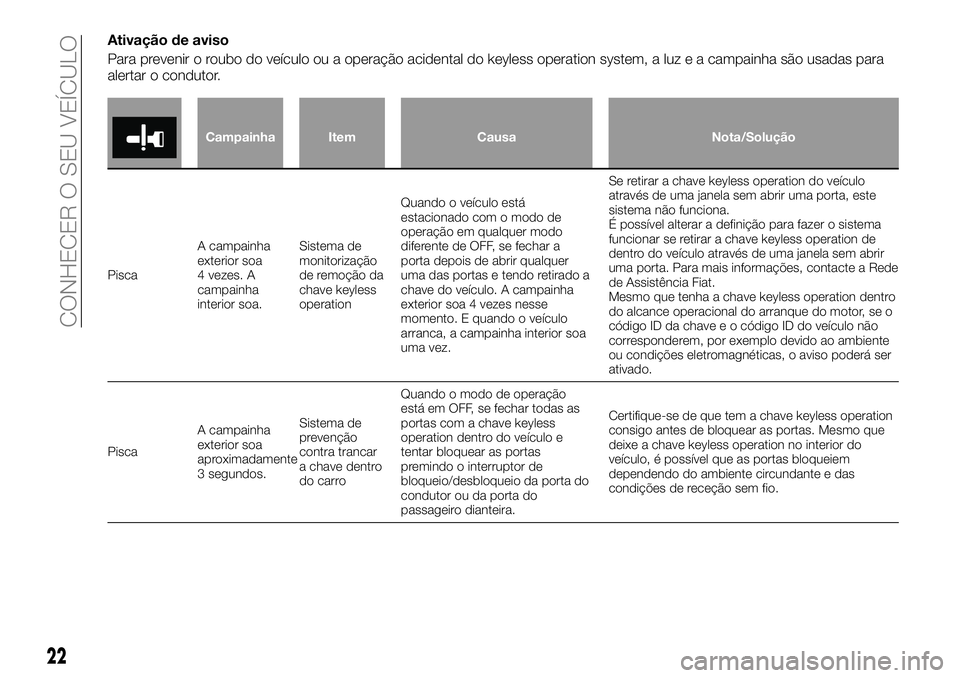

Ativação de aviso
Para prevenir o roubo do veículo ou a operação acidental do keyless operation system, a luz e a campainha são usadas para
alertar o condutor.
Campainha Item Causa Nota/Solução
PiscaA campainha
exterior soa
4 vezes. A
campainha
interior soa.Sistema de
monitorização
de remoção da
chave keyless
operationQuando o veículo está
estacionado com o modo de
operação em qualquer modo
diferente de OFF, se fechar a
porta depois de abrir qualquer
uma das portas e tendo retirado a
chave do veículo. A campainha
exterior soa 4 vezes nesse
momento. E quando o veículo
arranca, a campainha interior soa
uma vez.Se retirar a chave keyless operation do veículo
através de uma janela sem abrir uma porta, este
sistema não funciona.
É possível alterar a definição para fazer o sistema
funcionar se retirar a chave keyless operation de
dentro do veículo através de uma janela sem abrir
uma porta. Para mais informações, contacte a Rede
de Assistência Fiat.
Mesmo que tenha a chave keyless operation dentro
do alcance operacional do arranque do motor, se o
código ID da chave e o código ID do veículo não
corresponderem, por exemplo devido ao ambiente
ou condições eletromagnéticas, o aviso poderá ser
ativado.
PiscaA campainha
exterior soa
aproximadamente
3 segundos.Sistema de
prevenção
contra trancar
a chave dentro
do carroQuando o modo de operação
está em OFF, se fechar todas as
portas com a chave keyless
operation dentro do veículo e
tentar bloquear as portas
premindo o interruptor de
bloqueio/desbloqueio da porta do
condutor ou da porta do
passageiro dianteira.Certifique-se de que tem a chave keyless operation
consigo antes de bloquear as portas. Mesmo que
deixe a chave keyless operation no interior do
veículo, é possível que as portas bloqueiem
dependendo do ambiente circundante e das
condições de receção sem fio.
22
CONHECER O SEU VEÍCULO
Page 25 of 336

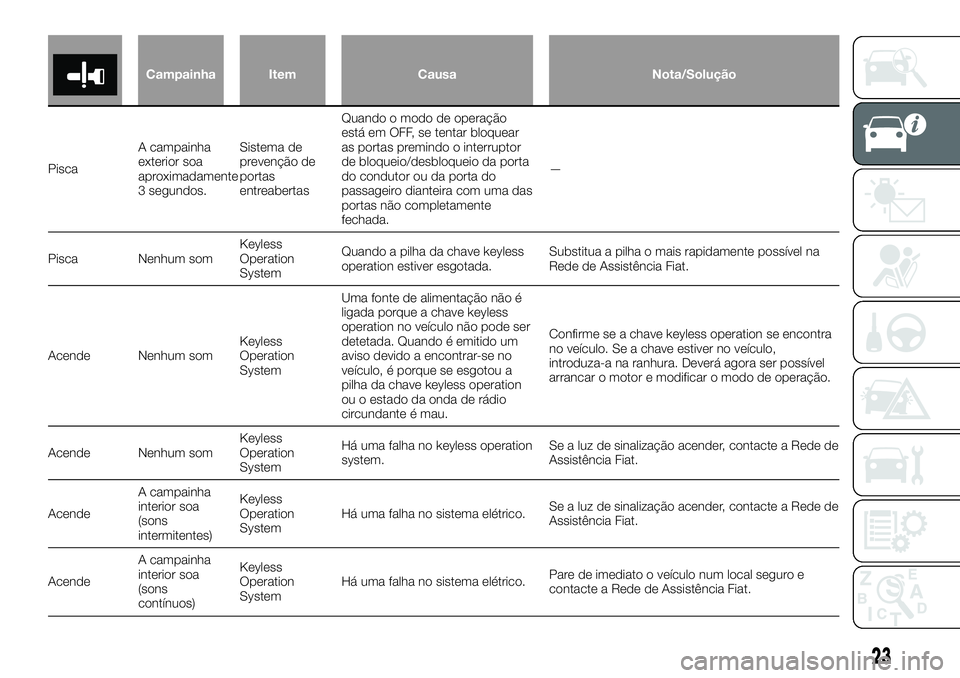

Campainha Item Causa Nota/Solução
PiscaA campainha
exterior soa
aproximadamente
3 segundos.Sistema de
prevenção de
portas
entreabertasQuando o modo de operação
está em OFF, se tentar bloquear
as portas premindo o interruptor
de bloqueio/desbloqueio da porta
do condutor ou da porta do
passageiro dianteira com uma das
portas não completamente
fechada.—
Pisca Nenhum somKeyless
Operation
SystemQuando a pilha da chave keyless
operation estiver esgotada.Substitua a pilha o mais rapidamente possível na
Rede de Assistência Fiat.
Acende Nenhum somKeyless
Operation
SystemUma fonte de alimentação não é
ligada porque a chave keyless
operation no veículo não pode ser
detetada. Quando é emitido um
aviso devido a encontrar-se no
veículo, é porque se esgotou a
pilha da chave keyless operation
ou o estado da onda de rádio
circundante é mau.Confirme se a chave keyless operation se encontra
no veículo. Se a chave estiver no veículo,
introduza-a na ranhura. Deverá agora ser possível
arrancar o motor e modificar o modo de operação.
Acende Nenhum somKeyless
Operation
SystemHá uma falha no keyless operation
system.Se a luz de sinalização acender, contacte a Rede de
Assistência Fiat.
AcendeA campainha
interior soa
(sons
intermitentes)Keyless
Operation
SystemHá uma falha no sistema elétrico.Se a luz de sinalização acender, contacte a Rede de
Assistência Fiat.
AcendeA campainha
interior soa
(sons
contínuos)Keyless
Operation
SystemHá uma falha no sistema elétrico.Pare de imediato o veículo num local seguro e
contacte a Rede de Assistência Fiat.
23
Page 26 of 336

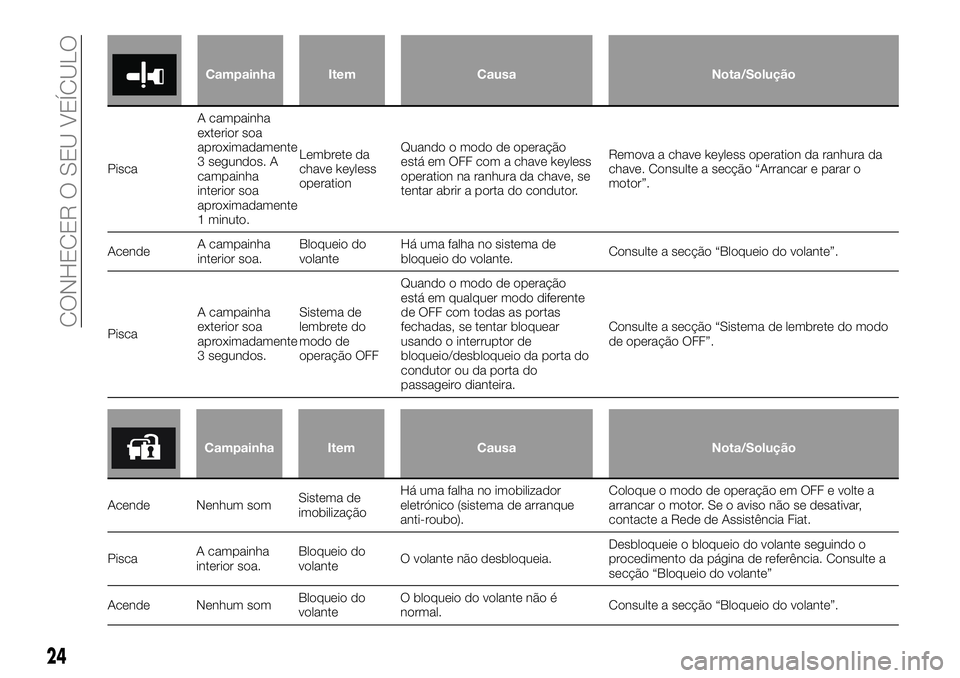

Campainha Item Causa Nota/Solução
PiscaA campainha
exterior soa
aproximadamente
3 segundos. A
campainha
interior soa
aproximadamente
1 minuto.Lembrete da
chave keyless
operationQuando o modo de operação
está em OFF com a chave keyless
operation na ranhura da chave, se
tentar abrir a porta do condutor.Remova a chave keyless operation da ranhura da
chave. Consulte a secção “Arrancar e parar o
motor”.
AcendeA campainha
interior soa.Bloqueio do
volanteHá uma falha no sistema de
bloqueio do volante.Consulte a secção “Bloqueio do volante”.
PiscaA campainha
exterior soa
aproximadamente
3 segundos.Sistema de
lembrete do
modo de
operação OFFQuando o modo de operação
está em qualquer modo diferente
de OFF com todas as portas
fechadas, se tentar bloquear
usando o interruptor de
bloqueio/desbloqueio da porta do
condutor ou da porta do
passageiro dianteira.Consulte a secção “Sistema de lembrete do modo
de operação OFF”.
Campainha Item Causa Nota/Solução
Acende Nenhum somSistema de
imobilizaçãoHá uma falha no imobilizador
eletrónico (sistema de arranque
anti-roubo).Coloque o modo de operação em OFF e volte a
arrancar o motor. Se o aviso não se desativar,
contacte a Rede de Assistência Fiat.
PiscaA campainha
interior soa.Bloqueio do
volanteO volante não desbloqueia.Desbloqueie o bloqueio do volante seguindo o
procedimento da página de referência. Consulte a
secção “Bloqueio do volante”
Acende Nenhum somBloqueio do
volanteO bloqueio do volante não é
normal.Consulte a secção “Bloqueio do volante”.
24
CONHECER O SEU VEÍCULO
Page 27 of 336

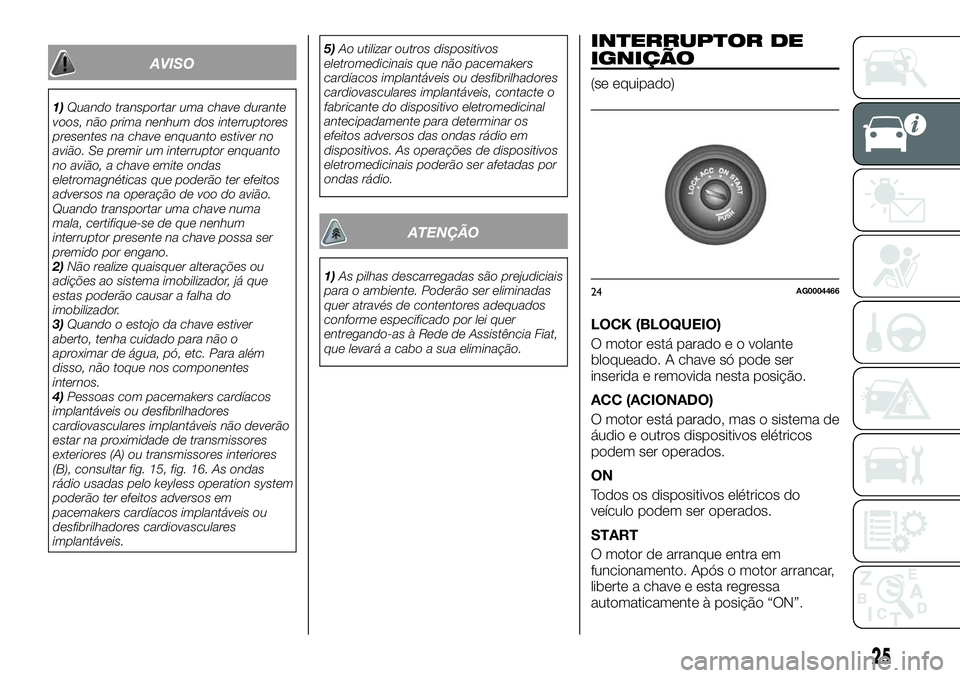

AVISO
1)Quando transportar uma chave durante
voos, não prima nenhum dos interruptores
presentes na chave enquanto estiver no
avião. Se premir um interruptor enquanto
no avião, a chave emite ondas
eletromagnéticas que poderão ter efeitos
adversos na operação de voo do avião.
Quando transportar uma chave numa
mala, certifique-se de que nenhum
interruptor presente na chave possa ser
premido por engano.
2)Não realize quaisquer alterações ou
adições ao sistema imobilizador, já que
estas poderão causar a falha do
imobilizador.
3)Quando o estojo da chave estiver
aberto, tenha cuidado para não o
aproximar de água, pó, etc. Para além
disso, não toque nos componentes
internos.
4)Pessoas com pacemakers cardíacos
implantáveis ou desfibrilhadores
cardiovasculares implantáveis não deverão
estar na proximidade de transmissores
exteriores (A) ou transmissores interiores
(B), consultar fig. 15, fig. 16. As ondas
rádio usadas pelo keyless operation system
poderão ter efeitos adversos em
pacemakers cardíacos implantáveis ou
desfibrilhadores cardiovasculares
implantáveis.5)Ao utilizar outros dispositivos
eletromedicinais que não pacemakers
cardíacos implantáveis ou desfibrilhadores
cardiovasculares implantáveis, contacte o
fabricante do dispositivo eletromedicinal
antecipadamente para determinar os
efeitos adversos das ondas rádio em
dispositivos. As operações de dispositivos
eletromedicinais poderão ser afetadas por
ondas rádio.
ATENÇÃO
1)As pilhas descarregadas são prejudiciais
para o ambiente. Poderão ser eliminadas
quer através de contentores adequados
conforme especificado por lei quer
entregando-as à Rede de Assistência Fiat,
que levará a cabo a sua eliminação.
INTERRUPTOR DE
IGNIÇÃO
(se equipado)
LOCK (BLOQUEIO)
O motor está parado e o volante
bloqueado. A chave só pode ser
inserida e removida nesta posição.
ACC (ACIONADO)
O motor está parado, mas o sistema de
áudio e outros dispositivos elétricos
podem ser operados.
ON
Todos os dispositivos elétricos do
veículo podem ser operados.
START
O motor de arranque entra em
funcionamento. Após o motor arrancar,
liberte a chave e esta regressa
automaticamente à posição “ON”.
24AG0004466
25
Page 28 of 336

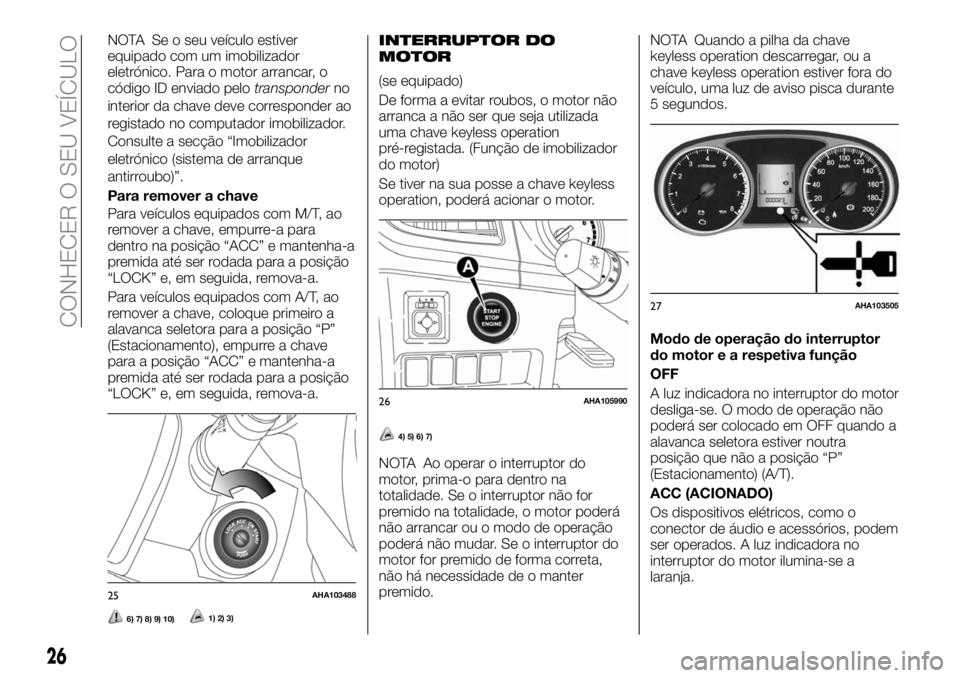

NOTA Se o seu veículo estiver
equipado com um imobilizador
eletrónico. Para o motor arrancar, o
código ID enviado pelotransponderno
interior da chave deve corresponder ao
registado no computador imobilizador.
Consulte a secção “Imobilizador
eletrónico (sistema de arranque
antirroubo)”.
Para remover a chave
Para veículos equipados com M/T, ao
remover a chave, empurre-a para
dentro na posição “ACC” e mantenha-a
premida até ser rodada para a posição
“LOCK” e, em seguida, remova-a.
Para veículos equipados com A/T, ao
remover a chave, coloque primeiro a
alavanca seletora para a posição “P”
(Estacionamento), empurre a chave
para a posição “ACC” e mantenha-a
premida até ser rodada para a posição
“LOCK” e, em seguida, remova-a.
6) 7) 8) 9) 10)1) 2) 3)
INTERRUPTOR DO
MOTOR
(se equipado)
De forma a evitar roubos, o motor não
arranca a não ser que seja utilizada
uma chave keyless operation
pré-registada. (Função de imobilizador
do motor)
Se tiver na sua posse a chave keyless
operation, poderá acionar o motor.
4) 5) 6) 7)
NOTA Ao operar o interruptor do
motor, prima-o para dentro na
totalidade. Se o interruptor não for
premido na totalidade, o motor poderá
não arrancar ou o modo de operação
poderá não mudar. Se o interruptor do
motor for premido de forma correta,
não há necessidade de o manter
premido.NOTA Quando a pilha da chave
keyless operation descarregar, ou a
chave keyless operation estiver fora do
veículo, uma luz de aviso pisca durante
5 segundos.
Modo de operação do interruptor
do motor e a respetiva função
OFF
A luz indicadora no interruptor do motor
desliga-se. O modo de operação não
poderá ser colocado em OFF quando a
alavanca seletora estiver noutra
posição que não a posição “P”
(Estacionamento) (A/T).
ACC (ACIONADO)
Os dispositivos elétricos, como o
conector de áudio e acessórios, podem
ser operados. A luz indicadora no
interruptor do motor ilumina-se a
laranja.
25AHA103488
26AHA105990
27AHA103505
26
CONHECER O SEU VEÍCULO
Page 29 of 336

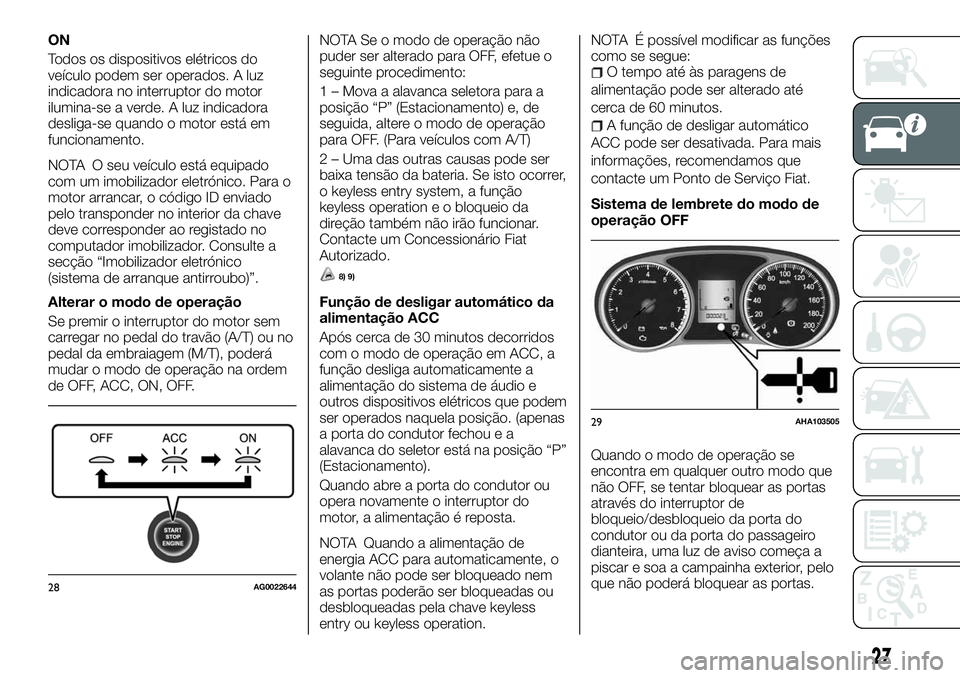

ON
Todos os dispositivos elétricos do
veículo podem ser operados. A luz
indicadora no interruptor do motor
ilumina-se a verde. A luz indicadora
desliga-se quando o motor está em
funcionamento.
NOTA O seu veículo está equipado
com um imobilizador eletrónico. Para o
motor arrancar, o código ID enviado
pelo transponder no interior da chave
deve corresponder ao registado no
computador imobilizador. Consulte a
secção “Imobilizador eletrónico
(sistema de arranque antirroubo)”.
Alterar o modo de operação
Se premir o interruptor do motor sem
carregar no pedal do travão (A/T) ou no
pedal da embraiagem (M/T), poderá
mudar o modo de operação na ordem
de OFF, ACC, ON, OFF.NOTA Se o modo de operação não
puder ser alterado para OFF, efetue o
seguinte procedimento:
1 – Mova a alavanca seletora para a
posição “P” (Estacionamento) e, de
seguida, altere o modo de operação
para OFF. (Para veículos com A/T)
2 – Uma das outras causas pode ser
baixa tensão da bateria. Se isto ocorrer,
o keyless entry system, a função
keyless operation e o bloqueio da
direção também não irão funcionar.
Contacte um Concessionário Fiat
Autorizado.
8) 9)
Função de desligar automático da
alimentação ACC
Após cerca de 30 minutos decorridos
com o modo de operação em ACC, a
função desliga automaticamente a
alimentação do sistema de áudio e
outros dispositivos elétricos que podem
ser operados naquela posição. (apenas
a porta do condutor fechou e a
alavanca do seletor está na posição “P”
(Estacionamento).
Quando abre a porta do condutor ou
opera novamente o interruptor do
motor, a alimentação é reposta.
NOTA Quando a alimentação de
energia ACC para automaticamente, o
volante não pode ser bloqueado nem
as portas poderão ser bloqueadas ou
desbloqueadas pela chave keyless
entry ou keyless operation.NOTA É possível modificar as funções
como se segue:
O tempo até às paragens de
alimentação pode ser alterado até
cerca de 60 minutos.
A função de desligar automático
ACC pode ser desativada. Para mais
informações, recomendamos que
contacte um Ponto de Serviço Fiat.
Sistema de lembrete do modo de
operação OFF
Quando o modo de operação se
encontra em qualquer outro modo que
não OFF, se tentar bloquear as portas
através do interruptor de
bloqueio/desbloqueio da porta do
condutor ou da porta do passageiro
dianteira, uma luz de aviso começa a
piscar e soa a campainha exterior, pelo
que não poderá bloquear as portas.
28AG0022644
29AHA103505
27
Page 30 of 336

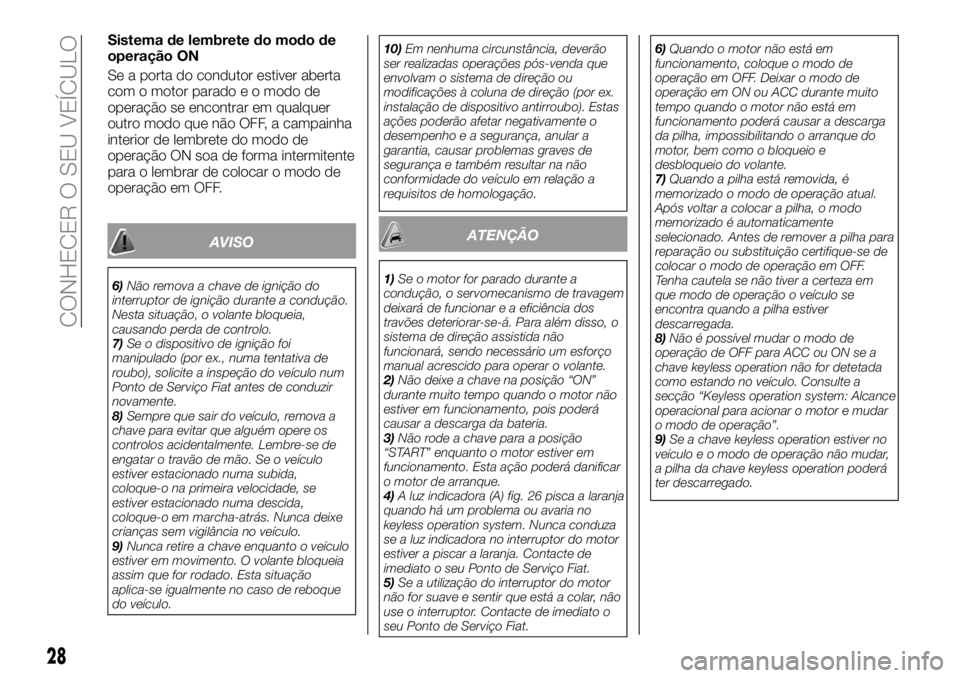

Sistema de lembrete do modo de
operação ON
Se a porta do condutor estiver aberta
com o motor parado e o modo de
operação se encontrar em qualquer
outro modo que não OFF, a campainha
interior de lembrete do modo de
operação ON soa de forma intermitente
para o lembrar de colocar o modo de
operação em OFF.
AVISO
6)Não remova a chave de ignição do
interruptor de ignição durante a condução.
Nesta situação, o volante bloqueia,
causando perda de controlo.
7)Se o dispositivo de ignição foi
manipulado (por ex., numa tentativa de
roubo), solicite a inspeção do veículo num
Ponto de Serviço Fiat antes de conduzir
novamente.
8)Sempre que sair do veículo, remova a
chave para evitar que alguém opere os
controlos acidentalmente. Lembre-se de
engatar o travão de mão. Se o veículo
estiver estacionado numa subida,
coloque-o na primeira velocidade, se
estiver estacionado numa descida,
coloque-o em marcha-atrás. Nunca deixe
crianças sem vigilância no veículo.
9)Nunca retire a chave enquanto o veículo
estiver em movimento. O volante bloqueia
assim que for rodado. Esta situação
aplica-se igualmente no caso de reboque
do veículo.10)Em nenhuma circunstância, deverão
ser realizadas operações pós-venda que
envolvam o sistema de direção ou
modificações à coluna de direção (por ex.
instalação de dispositivo antirroubo). Estas
ações poderão afetar negativamente o
desempenho e a segurança, anular a
garantia, causar problemas graves de
segurança e também resultar na não
conformidade do veículo em relação a
requisitos de homologação.
ATENÇÃO
1)Se o motor for parado durante a
condução, o servomecanismo de travagem
deixará de funcionar e a eficiência dos
travões deteriorar-se-á. Para além disso, o
sistema de direção assistida não
funcionará, sendo necessário um esforço
manual acrescido para operar o volante.
2)Não deixe a chave na posição “ON”
durante muito tempo quando o motor não
estiver em funcionamento, pois poderá
causar a descarga da bateria.
3)Não rode a chave para a posição
“START” enquanto o motor estiver em
funcionamento. Esta ação poderá danificar
o motor de arranque.
4)A luz indicadora (A) fig. 26 pisca a laranja
quando há um problema ou avaria no
keyless operation system. Nunca conduza
se a luz indicadora no interruptor do motor
estiver a piscar a laranja. Contacte de
imediato o seu Ponto de Serviço Fiat.
5)Se a utilização do interruptor do motor
não for suave e sentir que está a colar, não
use o interruptor. Contacte de imediato o
seu Ponto de Serviço Fiat.6)Quando o motor não está em
funcionamento, coloque o modo de
operação em OFF. Deixar o modo de
operação em ON ou ACC durante muito
tempo quando o motor não está em
funcionamento poderá causar a descarga
da pilha, impossibilitando o arranque do
motor, bem como o bloqueio e
desbloqueio do volante.
7)Quando a pilha está removida, é
memorizado o modo de operação atual.
Após voltar a colocar a pilha, o modo
memorizado é automaticamente
selecionado. Antes de remover a pilha para
reparação ou substituição certifique-se de
colocar o modo de operação em OFF.
Tenha cautela se não tiver a certeza em
que modo de operação o veículo se
encontra quando a pilha estiver
descarregada.
8)Não é possível mudar o modo de
operação de OFF para ACC ou ON se a
chave keyless operation não for detetada
como estando no veículo. Consulte a
secção “Keyless operation system: Alcance
operacional para acionar o motor e mudar
o modo de operação”.
9)Se a chave keyless operation estiver no
veículo e o modo de operação não mudar,
a pilha da chave keyless operation poderá
ter descarregado.
28
CONHECER O SEU VEÍCULO
