FIAT FULLBACK 2018 Manual de Uso e Manutenção (in Portuguese)

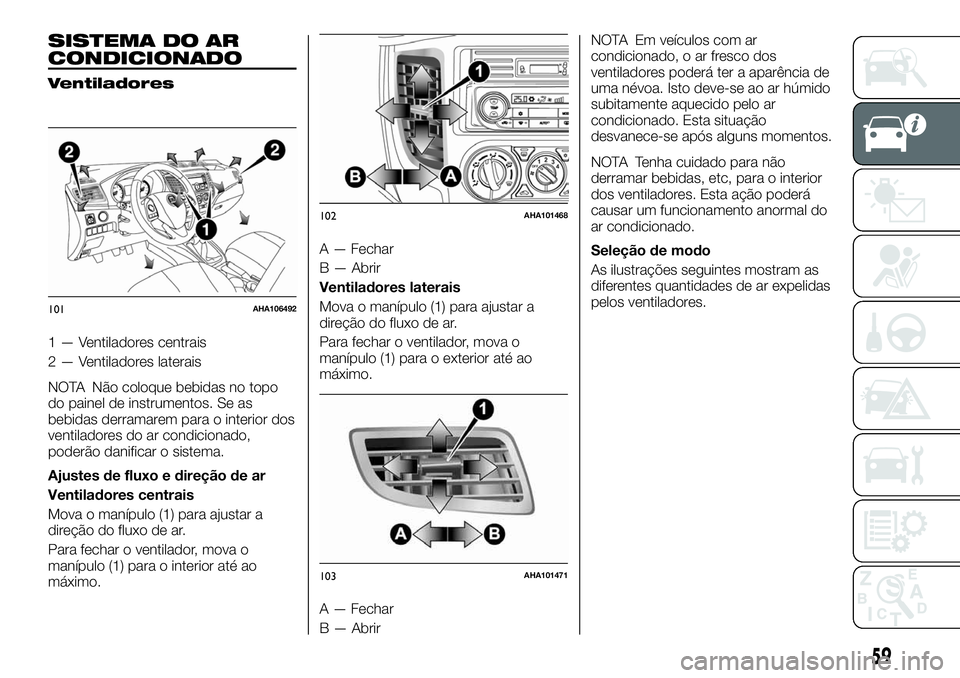

SISTEMA DO AR
CONDICIONADO
Ventiladores
1 — Ventiladores centrais
2 — Ventiladores laterais
NOTA Não coloque bebidas no topo
do painel de instrumentos. Se as
bebidas derramarem para o interior dos
ventiladores do ar condicionado,
poderão danificar o sistema.
Ajustes de fluxo e direção de ar
Ventiladores centrais
Mova o manípulo (1) para ajustar a
direção do fluxo de ar.
Para fechar o ventilador, mova o
manípulo (1) para o interior até ao
máximo.A — Fechar
B — Abrir
Ventiladores laterais
Mova o manípulo (1) para ajustar a
direção do fluxo de ar.
Para fechar o ventilador, mova o
manípulo (1) para o exterior até ao
máximo.
A — Fechar
B — AbrirNOTA Em veículos com ar
condicionado, o ar fresco dos
ventiladores poderá ter a aparência de
uma névoa. Isto deve-se ao ar húmido
subitamente aquecido pelo ar
condicionado. Esta situação
desvanece-se após alguns momentos.
NOTA Tenha cuidado para não
derramar bebidas, etc, para o interior
dos ventiladores. Esta ação poderá
causar um funcionamento anormal do
ar condicionado.
Seleção de modo
As ilustrações seguintes mostram as
diferentes quantidades de ar expelidas
pelos ventiladores.
101AHA106492
102AHA101468
103AHA101471
59

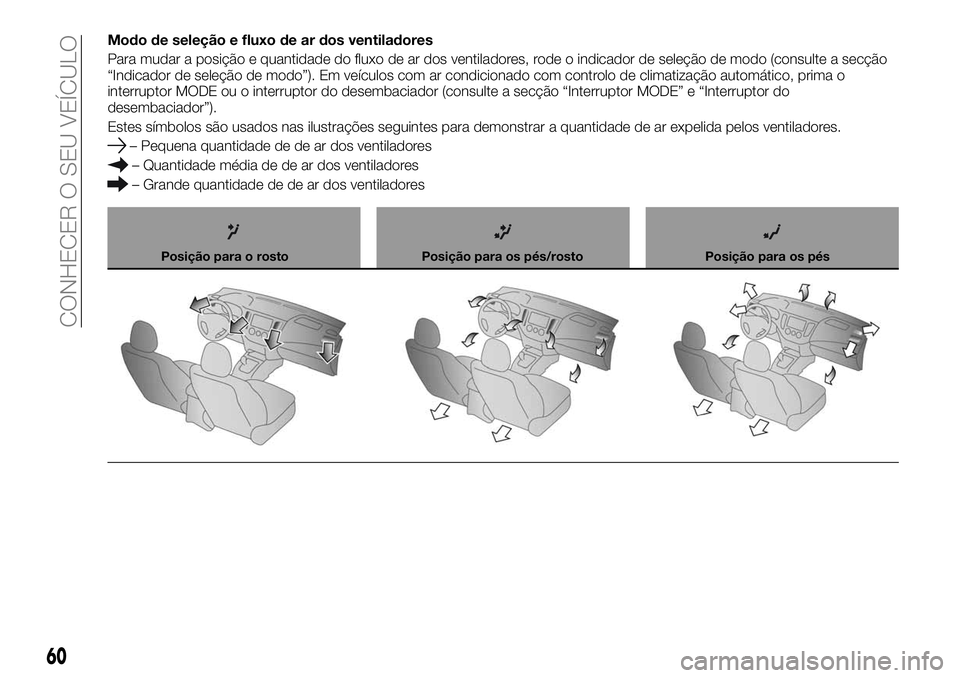

Modo de seleção e fluxo de ar dos ventiladores
Para mudar a posição e quantidade do fluxo de ar dos ventiladores, rode o indicador de seleção de modo (consulte a secção
“Indicador de seleção de modo”). Em veículos com ar condicionado com controlo de climatização automático, prima o
interruptor MODE ou o interruptor do desembaciador (consulte a secção “Interruptor MODE” e “Interruptor do
desembaciador”).
Estes símbolos são usados nas ilustrações seguintes para demonstrar a quantidade de ar expelida pelos ventiladores.
– Pequena quantidade de de ar dos ventiladores
– Quantidade média de de ar dos ventiladores
– Grande quantidade de de ar dos ventiladores
Posição para o rostoPosição para os pés/rostoPosição para os pés
60
CONHECER O SEU VEÍCULO

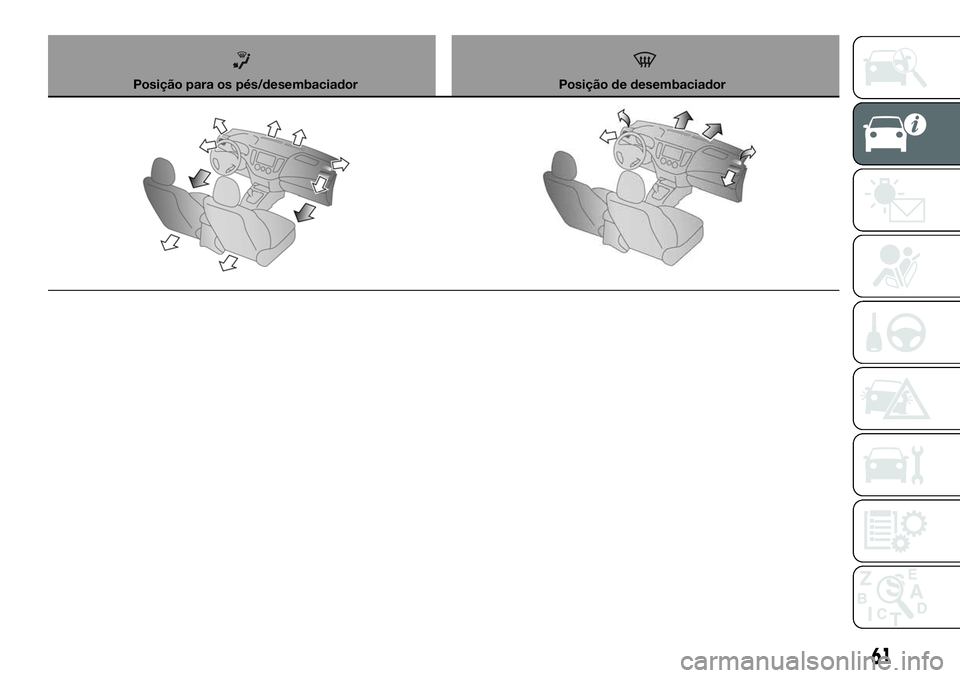

Posição para os pés/desembaciadorPosição de desembaciador
61

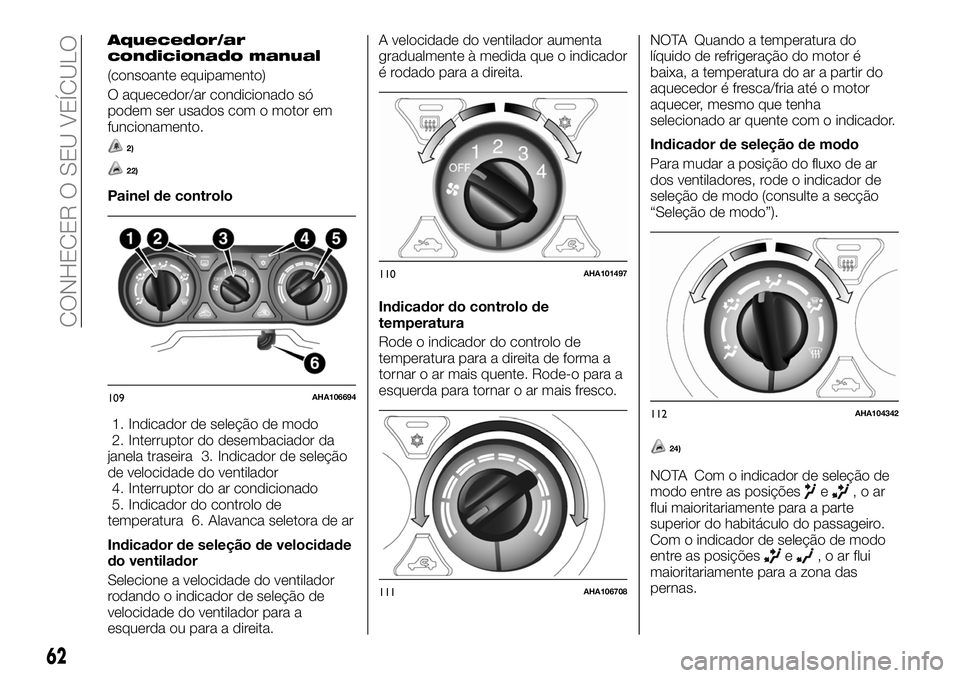

Aquecedor/ar
condicionado manual
(consoante equipamento)
O aquecedor/ar condicionado só
podem ser usados com o motor em
funcionamento.
2)
22)
Painel de controlo
1. Indicador de seleção de modo
2. Interruptor do desembaciador da
janela traseira 3. Indicador de seleção
de velocidade do ventilador
4. Interruptor do ar condicionado
5. Indicador do controlo de
temperatura 6. Alavanca seletora de ar
Indicador de seleção de velocidade
do ventilador
Selecione a velocidade do ventilador
rodando o indicador de seleção de
velocidade do ventilador para a
esquerda ou para a direita.A velocidade do ventilador aumenta
gradualmente à medida que o indicador
é rodado para a direita.
Indicador do controlo de
temperatura
Rode o indicador do controlo de
temperatura para a direita de forma a
tornar o ar mais quente. Rode-o para a
esquerda para tornar o ar mais fresco.NOTA Quando a temperatura do
líquido de refrigeração do motor é
baixa, a temperatura do ar a partir do
aquecedor é fresca/fria até o motor
aquecer, mesmo que tenha
selecionado ar quente com o indicador.
Indicador de seleção de modo
Para mudar a posição do fluxo de ar
dos ventiladores, rode o indicador de
seleção de modo (consulte a secção
“Seleção de modo”).
24)
NOTA Com o indicador de seleção de
modo entre as posiçõese,oar
flui maioritariamente para a parte
superior do habitáculo do passageiro.
Com o indicador de seleção de modo
entre as posições
e, o ar flui
maioritariamente para a zona das
pernas.
109AHA106694
110AHA101497
111AHA106708
112AHA104342
62
CONHECER O SEU VEÍCULO

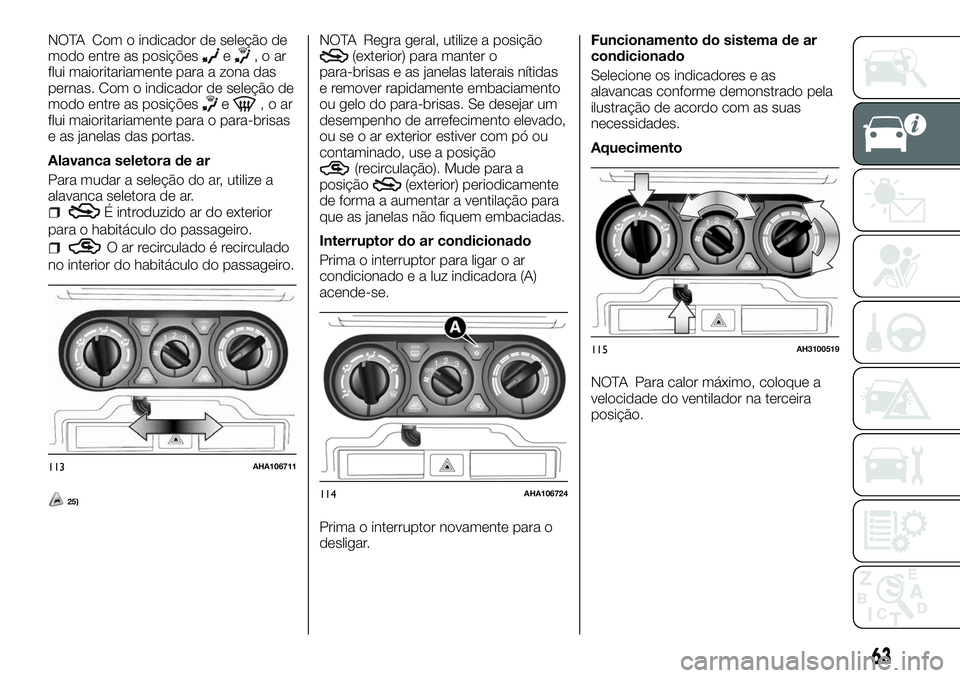

NOTA Com o indicador de seleção de
modo entre as posiçõese,oar
flui maioritariamente para a zona das
pernas. Com o indicador de seleção de
modo entre as posições
e,oar
flui maioritariamente para o para-brisas
e as janelas das portas.
Alavanca seletora de ar
Para mudar a seleção do ar, utilize a
alavanca seletora de ar.
É introduzido ar do exterior
para o habitáculo do passageiro.
O ar recirculado é recirculado
no interior do habitáculo do passageiro.
25)
NOTA Regra geral, utilize a posição(exterior) para manter o
para-brisas e as janelas laterais nítidas
e remover rapidamente embaciamento
ou gelo do para-brisas. Se desejar um
desempenho de arrefecimento elevado,
ou se o ar exterior estiver com pó ou
contaminado, use a posição
(recirculação). Mude para a
posição(exterior) periodicamente
de forma a aumentar a ventilação para
que as janelas não fiquem embaciadas.
Interruptor do ar condicionado
Prima o interruptor para ligar o ar
condicionado e a luz indicadora (A)
acende-se.
Prima o interruptor novamente para o
desligar.Funcionamento do sistema de ar
condicionado
Selecione os indicadores e as
alavancas conforme demonstrado pela
ilustração de acordo com as suas
necessidades.
Aquecimento
NOTA Para calor máximo, coloque a
velocidade do ventilador na terceira
posição.
113AHA106711
114AHA106724
115AH3100519
63

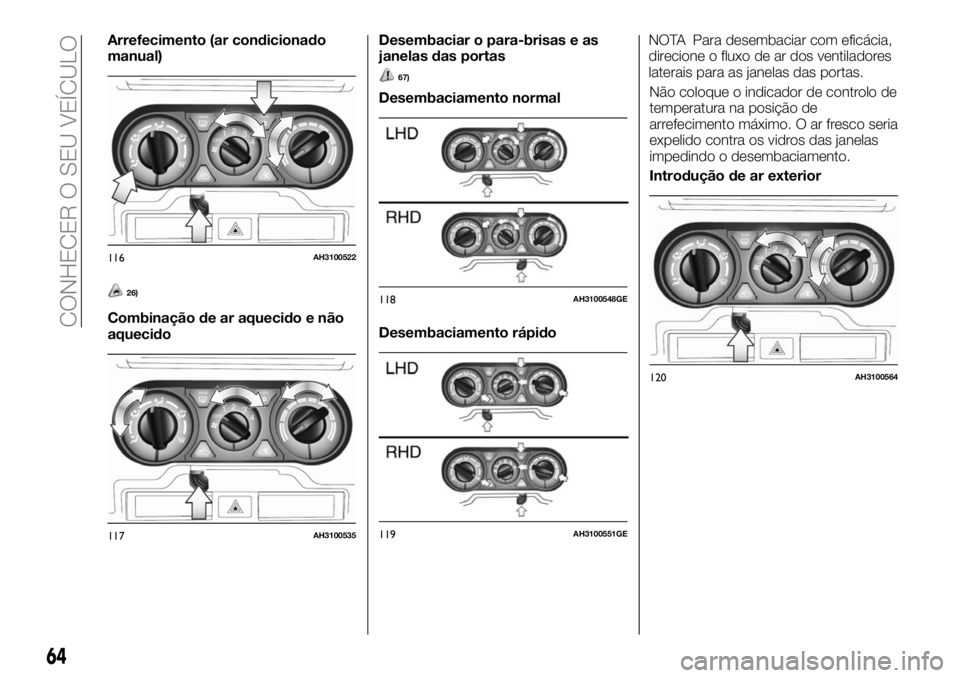

Arrefecimento (ar condicionado
manual)
26)
Combinação de ar aquecido e não
aquecidoDesembaciar o para-brisas e as
janelas das portas
67)
Desembaciamento normal
Desembaciamento rápidoNOTA Para desembaciar com eficácia,
direcione o fluxo de ar dos ventiladores
laterais para as janelas das portas.
Não coloque o indicador de controlo de
temperatura na posição de
arrefecimento máximo. O ar fresco seria
expelido contra os vidros das janelas
impedindo o desembaciamento.
Introdução de ar exterior
116AH3100522
117AH3100535
118AH3100548GE
119AH3100551GE
120AH3100564
64
CONHECER O SEU VEÍCULO

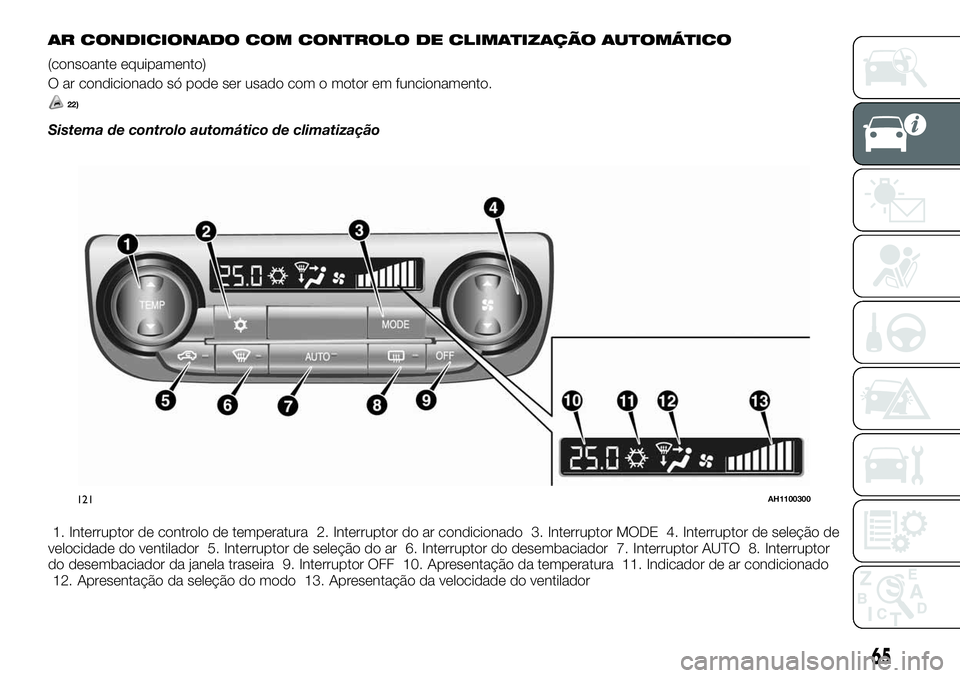

AR CONDICIONADO COM CONTROLO DE CLIMATIZAÇÃO AUTOMÁTICO
(consoante equipamento)
O ar condicionado só pode ser usado com o motor em funcionamento.
22)
Sistema de controlo automático de climatização
1. Interruptor de controlo de temperatura 2. Interruptor do ar condicionado 3. Interruptor MODE 4. Interruptor de seleção de
velocidade do ventilador 5. Interruptor de seleção do ar 6. Interruptor do desembaciador 7. Interruptor AUTO 8. Interruptor
do desembaciador da janela traseira 9. Interruptor OFF 10. Apresentação da temperatura 11. Indicador de ar condicionado
12. Apresentação da seleção do modo 13. Apresentação da velocidade do ventilador
121AH1100300
65

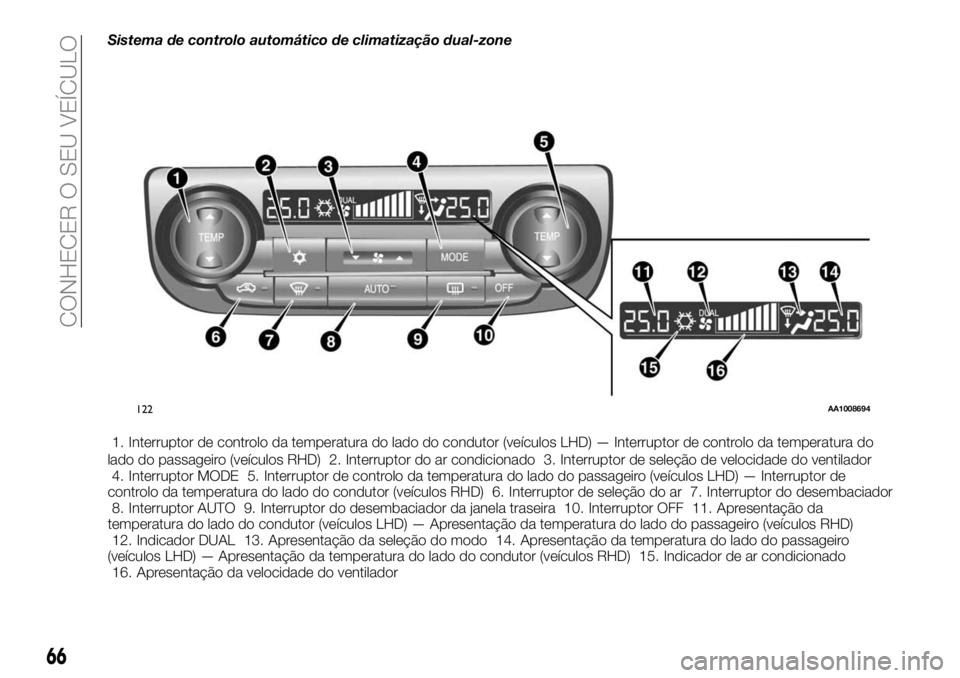

Sistema de controlo automático de climatização dual-zone
1. Interruptor de controlo da temperatura do lado do condutor (veículos LHD) — Interruptor de controlo da temperatura do
lado do passageiro (veículos RHD) 2. Interruptor do ar condicionado 3. Interruptor de seleção de velocidade do ventilador
4. Interruptor MODE 5. Interruptor de controlo da temperatura do lado do passageiro (veículos LHD) — Interruptor de
controlo da temperatura do lado do condutor (veículos RHD) 6. Interruptor de seleção do ar 7. Interruptor do desembaciador
8. Interruptor AUTO 9. Interruptor do desembaciador da janela traseira 10. Interruptor OFF 11. Apresentação da
temperatura do lado do condutor (veículos LHD) — Apresentação da temperatura do lado do passageiro (veículos RHD)
12. Indicador DUAL 13. Apresentação da seleção do modo 14. Apresentação da temperatura do lado do passageiro
(veículos LHD) — Apresentação da temperatura do lado do condutor (veículos RHD) 15. Indicador de ar condicionado
16. Apresentação da velocidade do ventilador
122AA1008694
66
CONHECER O SEU VEÍCULO

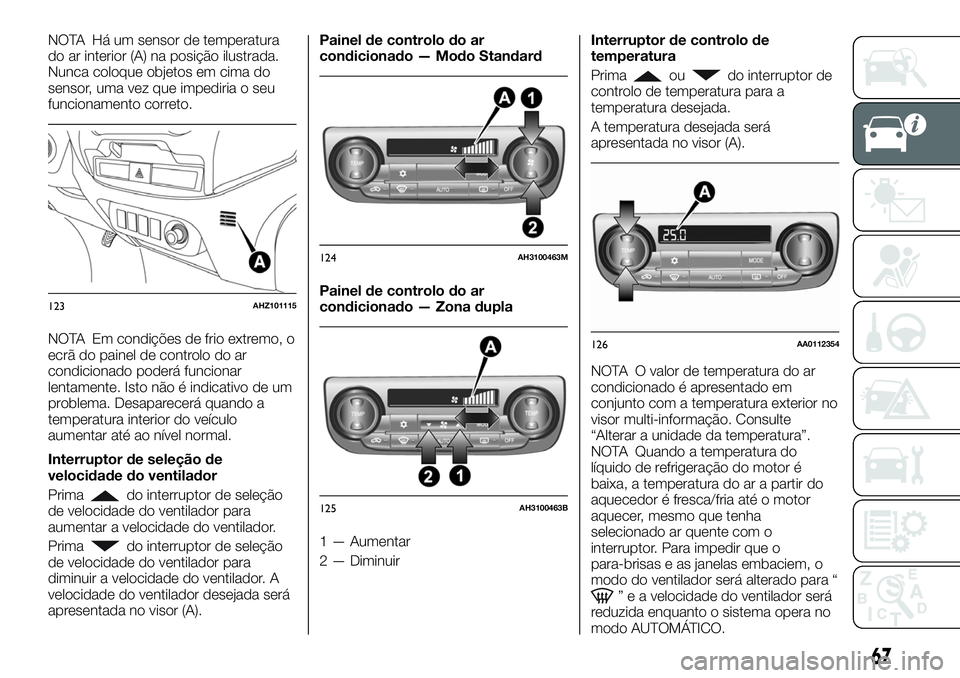

NOTA Há um sensor de temperatura
do ar interior (A) na posição ilustrada.
Nunca coloque objetos em cima do
sensor, uma vez que impediria o seu
funcionamento correto.
NOTA Em condições de frio extremo, o
ecrã do painel de controlo do ar
condicionado poderá funcionar
lentamente. Isto não é indicativo de um
problema. Desaparecerá quando a
temperatura interior do veículo
aumentar até ao nível normal.
Interruptor de seleção de
velocidade do ventilador
Prima
do interruptor de seleção
de velocidade do ventilador para
aumentar a velocidade do ventilador.
Prima
do interruptor de seleção
de velocidade do ventilador para
diminuir a velocidade do ventilador. A
velocidade do ventilador desejada será
apresentada no visor (A).Painel de controlo do ar
condicionado — Modo Standard
Painel de controlo do ar
condicionado — Zona dupla
1 — Aumentar
2 — DiminuirInterruptor de controlo de
temperatura
Prima
oudo interruptor de
controlo de temperatura para a
temperatura desejada.
A temperatura desejada será
apresentada no visor (A).
NOTA O valor de temperatura do ar
condicionado é apresentado em
conjunto com a temperatura exterior no
visor multi-informação. Consulte
“Alterar a unidade da temperatura”.
NOTA Quando a temperatura do
líquido de refrigeração do motor é
baixa, a temperatura do ar a partir do
aquecedor é fresca/fria até o motor
aquecer, mesmo que tenha
selecionado ar quente com o
interruptor. Para impedir que o
para-brisas e as janelas embaciem, o
modo do ventilador será alterado para “
” e a velocidade do ventilador será
reduzida enquanto o sistema opera no
modo AUTOMÁTICO.
123AHZ101115
124AH3100463M
125AH3100463B
126AA0112354
67

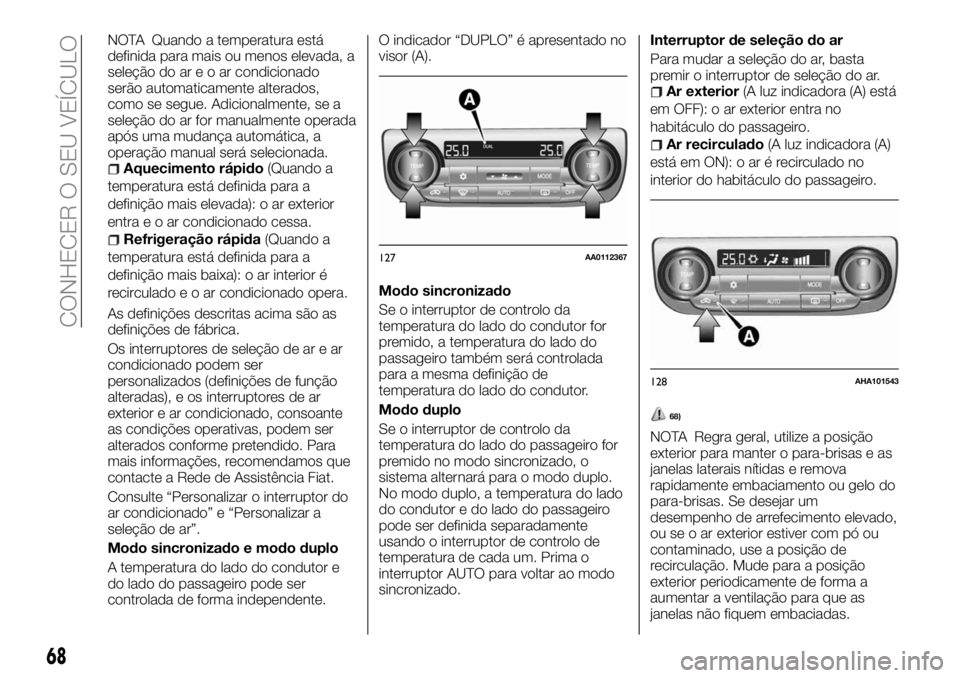

NOTA Quando a temperatura está
definida para mais ou menos elevada, a
seleção do areoarcondicionado
serão automaticamente alterados,
como se segue. Adicionalmente, se a
seleção do ar for manualmente operada
após uma mudança automática, a
operação manual será selecionada.
Aquecimento rápido(Quando a
temperatura está definida para a
definição mais elevada): o ar exterior
entraeoarcondicionado cessa.
Refrigeração rápida(Quando a
temperatura está definida para a
definição mais baixa): o ar interior é
recirculadoeoarcondicionado opera.
As definições descritas acima são as
definições de fábrica.
Os interruptores de seleção de ar e ar
condicionado podem ser
personalizados (definições de função
alteradas), e os interruptores de ar
exterior e ar condicionado, consoante
as condições operativas, podem ser
alterados conforme pretendido. Para
mais informações, recomendamos que
contacte a Rede de Assistência Fiat.
Consulte “Personalizar o interruptor do
ar condicionado” e “Personalizar a
seleção de ar”.
Modo sincronizado e modo duplo
A temperatura do lado do condutor e
do lado do passageiro pode ser
controlada de forma independente.O indicador “DUPLO” é apresentado no
visor (A).
Modo sincronizado
Se o interruptor de controlo da
temperatura do lado do condutor for
premido, a temperatura do lado do
passageiro também será controlada
para a mesma definição de
temperatura do lado do condutor.
Modo duplo
Se o interruptor de controlo da
temperatura do lado do passageiro for
premido no modo sincronizado, o
sistema alternará para o modo duplo.
No modo duplo, a temperatura do lado
do condutor e do lado do passageiro
pode ser definida separadamente
usando o interruptor de controlo de
temperatura de cada um. Prima o
interruptor AUTO para voltar ao modo
sincronizado.Interruptor de seleção do ar
Para mudar a seleção do ar, basta
premir o interruptor de seleção do ar.
Ar exterior(A luz indicadora (A) está
em OFF): o ar exterior entra no
habitáculo do passageiro.
Ar recirculado(A luz indicadora (A)
está em ON): o ar é recirculado no
interior do habitáculo do passageiro.
68)
NOTA Regra geral, utilize a posição
exterior para manter o para-brisas e as
janelas laterais nítidas e remova
rapidamente embaciamento ou gelo do
para-brisas. Se desejar um
desempenho de arrefecimento elevado,
ou se o ar exterior estiver com pó ou
contaminado, use a posição de
recirculação. Mude para a posição
exterior periodicamente de forma a
aumentar a ventilação para que as
janelas não fiquem embaciadas.
127AA0112367
128AHA101543
