FIAT FULLBACK 2018 Notice d'entretien (in French)

N° Système électrique Capacités
F23 Moteur 20 A
F24 — —
#1 Fusible de rechange 20 A
#2 Fusible de rechange 30 A
* : Élément fusibleCertains fusibles ne sont peut-être pas installés dans votre véhicule, selon le modèle ou les caractéristiques du véhicule.
Le tableau ci-dessus présente l'équipement principal correspondant à chaque fusible.
La boîte à fusibles ne contient pas de fusibles 7,5 A, 10 A or 15 A de rechange. Si l'un de ces fusibles grille, remplacez-le par le
fusible suivant.
7,5 A : Rétroviseurs extérieurs
10 A : Option
15 A : Allume-cigares
En cas d'utilisation d'un fusible de rechange, remplacez-le dès que possible par un fusible de capacité adéquate.
Identification du fusible
Capacité Couleur
7,5 AMarron
10 ARouge
15 ABleu
20 AJaune
30 A Vert (type de fusible) / Rose (type d'élément fusible)
40 AVert (type d'élément fusible)
259

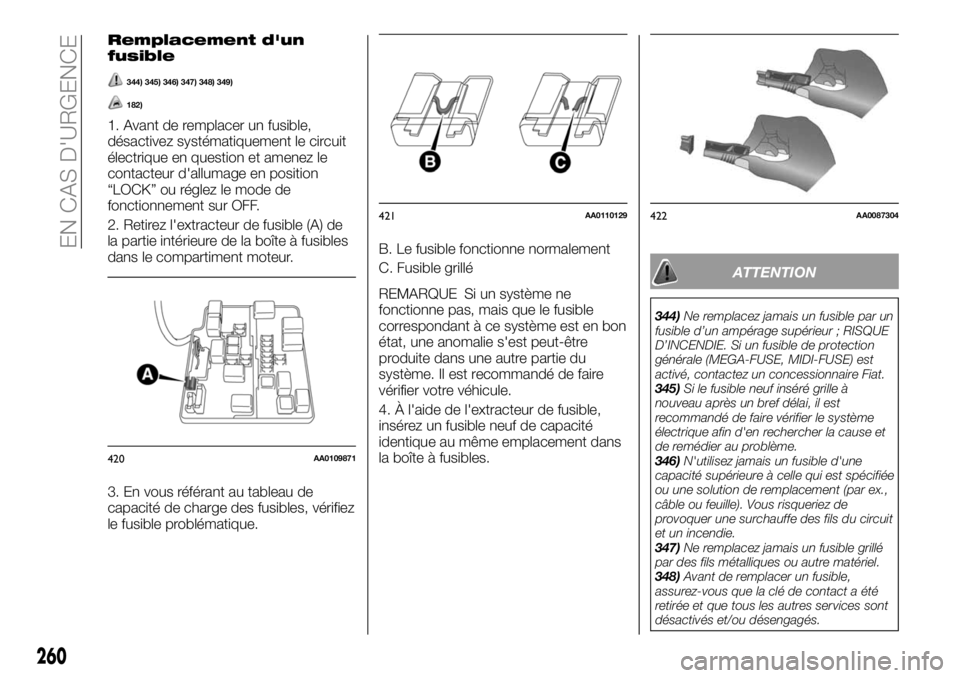

Remplacement d'un
fusible
344) 345) 346) 347) 348) 349)
182)
1. Avant de remplacer un fusible,
désactivez systématiquement le circuit
électrique en question et amenez le
contacteur d'allumage en position
“LOCK” ou réglez le mode de
fonctionnement sur OFF.
2. Retirez l'extracteur de fusible (A) de
la partie intérieure de la boîte à fusibles
dans le compartiment moteur.
3. En vous référant au tableau de
capacité de charge des fusibles, vérifiez
le fusible problématique.B. Le fusible fonctionne normalement
C. Fusible grillé
REMARQUE Si un système ne
fonctionne pas, mais que le fusible
correspondant à ce système est en bon
état, une anomalie s'est peut-être
produite dans une autre partie du
système. Il est recommandé de faire
vérifier votre véhicule.
4. À l'aide de l'extracteur de fusible,
insérez un fusible neuf de capacité
identique au même emplacement dans
la boîte à fusibles.
ATTENTION
344)Ne remplacez jamais un fusible par un
fusible d’un ampérage supérieur ; RISQUE
D’INCENDIE. Si un fusible de protection
générale (MEGA-FUSE, MIDI-FUSE) est
activé, contactez un concessionnaire Fiat.
345)Si le fusible neuf inséré grille à
nouveau après un bref délai, il est
recommandé de faire vérifier le système
électrique afin d'en rechercher la cause et
de remédier au problème.
346)N'utilisez jamais un fusible d'une
capacité supérieure à celle qui est spécifiée
ou une solution de remplacement (par ex.,
câble ou feuille). Vous risqueriez de
provoquer une surchauffe des fils du circuit
et un incendie.
347)Ne remplacez jamais un fusible grillé
par des fils métalliques ou autre matériel.
348)Avant de remplacer un fusible,
assurez-vous que la clé de contact a été
retirée et que tous les autres services sont
désactivés et/ou désengagés.
420AA0109871
421AA0110129422AA0087304
260
EN CAS D'URGENCE

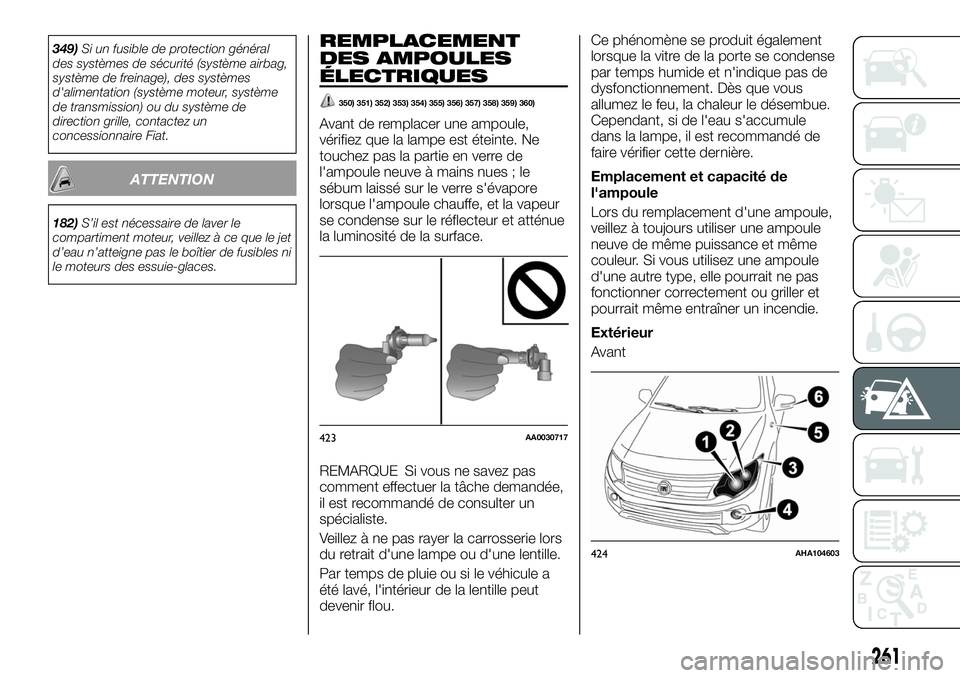

349)Si un fusible de protection général
des systèmes de sécurité (système airbag,
système de freinage), des systèmes
d'alimentation (système moteur, système
de transmission) ou du système de
direction grille, contactez un
concessionnaire Fiat.
ATTENTION
182)S’il est nécessaire de laver le
compartiment moteur, veillez à ce que le jet
d’eau n’atteigne pas le boîtier de fusibles ni
le moteurs des essuie-glaces.
REMPLACEMENT
DES AMPOULES
ÉLECTRIQUES
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Avant de remplacer une ampoule,
vérifiez que la lampe est éteinte. Ne
touchez pas la partie en verre de
l'ampoule neuve à mains nues ; le
sébum laissé sur le verre s'évapore
lorsque l'ampoule chauffe, et la vapeur
se condense sur le réflecteur et atténue
la luminosité de la surface.
REMARQUE Si vous ne savez pas
comment effectuer la tâche demandée,
il est recommandé de consulter un
spécialiste.
Veillez à ne pas rayer la carrosserie lors
du retrait d'une lampe ou d'une lentille.
Par temps de pluie ou si le véhicule a
été lavé, l'intérieur de la lentille peut
devenir flou.Ce phénomène se produit également
lorsque la vitre de la porte se condense
par temps humide et n'indique pas de
dysfonctionnement. Dès que vous
allumez le feu, la chaleur le désembue.
Cependant, si de l'eau s'accumule
dans la lampe, il est recommandé de
faire vérifier cette dernière.
Emplacement et capacité de
l'ampoule
Lors du remplacement d'une ampoule,
veillez à toujours utiliser une ampoule
neuve de même puissance et même
couleur. Si vous utilisez une ampoule
d'une autre type, elle pourrait ne pas
fonctionner correctement ou griller et
pourrait même entraîner un incendie.
Extérieur
Avant
423AA0030717
424AHA104603
261

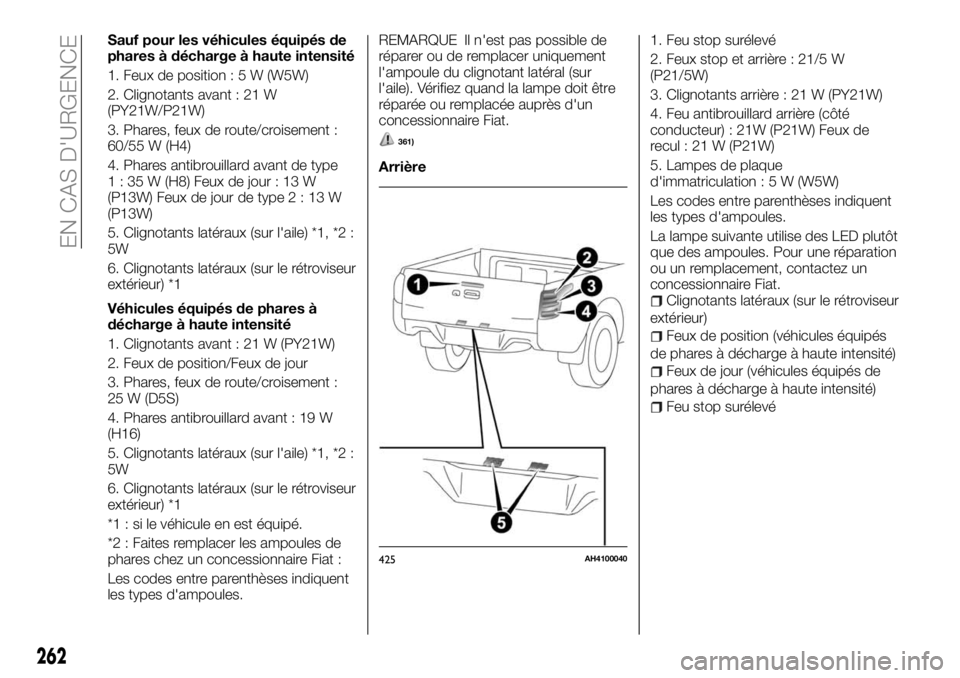

Sauf pour les véhicules équipés de
phares à décharge à haute intensité
1. Feux de position:5W(W5W)
2. Clignotants avant : 21 W
(PY21W/P21W)
3. Phares, feux de route/croisement :
60/55 W (H4)
4. Phares antibrouillard avant de type
1 : 35 W (H8) Feux de jour : 13 W
(P13W) Feux de jour de type2:13W
(P13W)
5. Clignotants latéraux (sur l'aile) *1, *2 :
5W
6. Clignotants latéraux (sur le rétroviseur
extérieur) *1
Véhicules équipés de phares à
décharge à haute intensité
1. Clignotants avant : 21 W (PY21W)
2. Feux de position/Feux de jour
3. Phares, feux de route/croisement :
25 W (D5S)
4. Phares antibrouillard avant : 19 W
(H16)
5. Clignotants latéraux (sur l'aile) *1, *2 :
5W
6. Clignotants latéraux (sur le rétroviseur
extérieur) *1
*1 : si le véhicule en est équipé.
*2 : Faites remplacer les ampoules de
phares chez un concessionnaire Fiat :
Les codes entre parenthèses indiquent
les types d'ampoules.REMARQUE Il n'est pas possible de
réparer ou de remplacer uniquement
l'ampoule du clignotant latéral (sur
l'aile). Vérifiez quand la lampe doit être
réparée ou remplacée auprès d'un
concessionnaire Fiat.
361)
Arrière1. Feu stop surélevé
2. Feux stop et arrière : 21/5 W
(P21/5W)
3. Clignotants arrière : 21 W (PY21W)
4. Feu antibrouillard arrière (côté
conducteur) : 21W (P21W) Feux de
recul : 21 W (P21W)
5. Lampes de plaque
d'immatriculation : 5 W (W5W)
Les codes entre parenthèses indiquent
les types d'ampoules.
La lampe suivante utilise des LED plutôt
que des ampoules. Pour une réparation
ou un remplacement, contactez un
concessionnaire Fiat.
Clignotants latéraux (sur le rétroviseur
extérieur)
Feux de position (véhicules équipés
de phares à décharge à haute intensité)
Feux de jour (véhicules équipés de
phares à décharge à haute intensité)
Feu stop surélevé
425AH4100040
262
EN CAS D'URGENCE

1. Lampe intérieure arrière:8W
2. Lampes intérieure et de carte avant* :
7,5 W
3. Lampe de boîte à gants : 1,4 W
Phares (ampoule halogène)
1. Lors du remplacement de l'ampoule
sur le côté droit du véhicule, retirez les
attaches (A) du filtre d'épurateur d'air et
déplacez le couvercle supérieur (B) vers
l'arrière du véhicule.Le sens de la flèche droite indique
l'avant du véhicule
REMARQUE Lors du retrait du
couvercle supérieur vers l'arrière du
véhicule, retirez le faisceau des
crochets de l'épurateur d'air (C).
Le sens de la flèche droite indique
l'avant du véhiculeAprès avoir remplacé l'ampoule,
assurez-vous que les charnières à
l'avant du véhicule sont correctement
fixées.
2. Débranchez le connecteur (A).
3. Retirez le couvercle étanche (B).
426AHA106522427AHA103954
428AHZ100961
429AHZ100974
430AHA102771
263

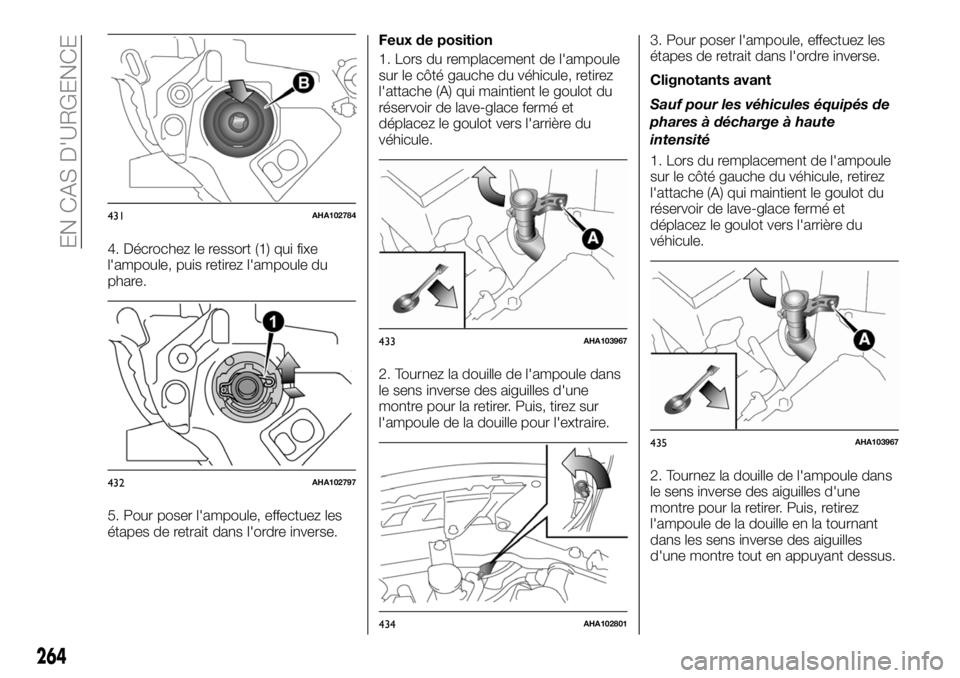

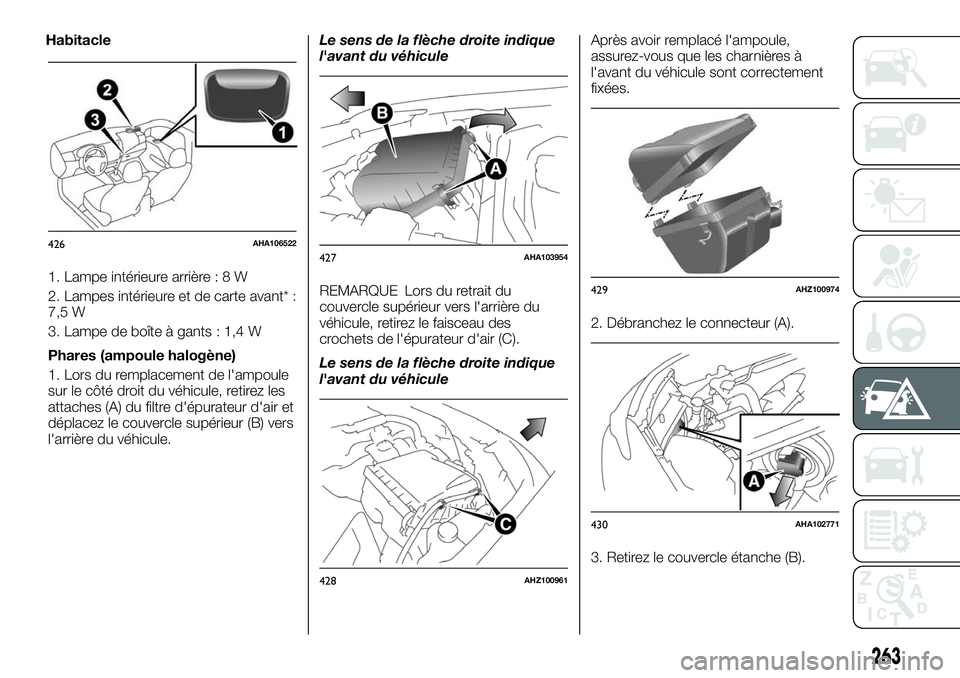

Habitacle

4. Décrochez le ressort (1) qui fixe
l'ampoule, puis retirez l'ampoule du
phare.
5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.Feux de position
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.
2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, tirez sur
l'ampoule de la douille pour l'extraire.3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Clignotants avant
Sauf pour les véhicules équipés de
phares à décharge à haute
intensité
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.
2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, retirez
l'ampoule de la douille en la tournant
dans les sens inverse des aiguilles
d'une montre tout en appuyant dessus.
431AHA102784
432AHA102797
433AHA103967
434AHA102801
435AHA103967
264
EN CAS D'URGENCE

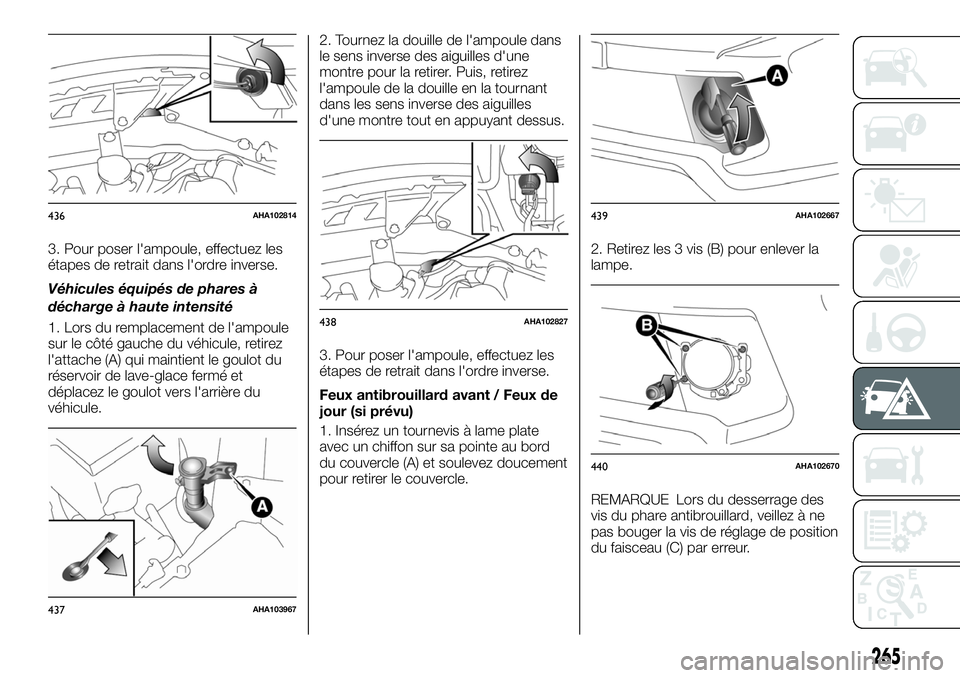

3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Véhicules équipés de phares à
décharge à haute intensité
1. Lors du remplacement de l'ampoule
sur le côté gauche du véhicule, retirez
l'attache (A) qui maintient le goulot du
réservoir de lave-glace fermé et
déplacez le goulot vers l'arrière du
véhicule.2. Tournez la douille de l'ampoule dans
le sens inverse des aiguilles d'une
montre pour la retirer. Puis, retirez
l'ampoule de la douille en la tournant
dans les sens inverse des aiguilles
d'une montre tout en appuyant dessus.
3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Feux antibrouillard avant / Feux de
jour (si prévu)
1. Insérez un tournevis à lame plate
avec un chiffon sur sa pointe au bord
du couvercle (A) et soulevez doucement
pour retirer le couvercle.2. Retirez les 3 vis (B) pour enlever la
lampe.
REMARQUE Lors du desserrage des
vis du phare antibrouillard, veillez à ne
pas bouger la vis de réglage de position
du faisceau (C) par erreur.
436AHA102814
437AHA103967
438AHA102827
439AHA102667
440AHA102670
265

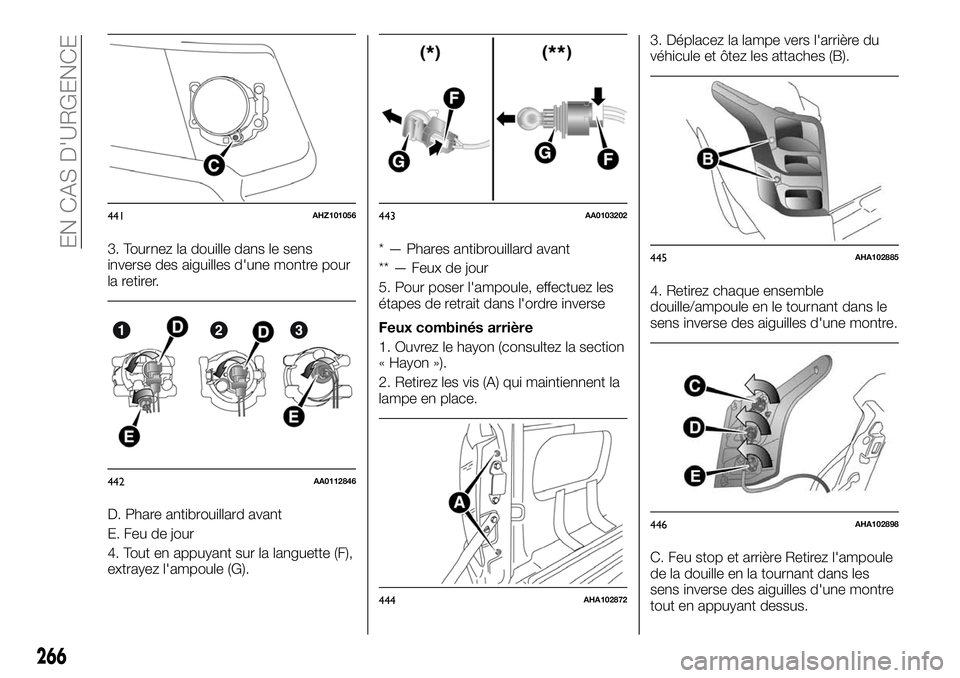

3. Tournez la douille dans le sens
inverse des aiguilles d'une montre pour
la retirer.
D. Phare antibrouillard avant
E. Feu de jour
4. Tout en appuyant sur la languette (F),
extrayez l'ampoule (G).* — Phares antibrouillard avant
** — Feux de jour
5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse
Feux combinés arrière
1. Ouvrez le hayon (consultez la section
« Hayon »).
2. Retirez les vis (A) qui maintiennent la
lampe en place.3. Déplacez la lampe vers l'arrière du
véhicule et ôtez les attaches (B).
4. Retirez chaque ensemble
douille/ampoule en le tournant dans le
sens inverse des aiguilles d'une montre.
C. Feu stop et arrière Retirez l'ampoule
de la douille en la tournant dans les
sens inverse des aiguilles d'une montre
tout en appuyant dessus.
441AHZ101056
442AA0112846
443AA0103202
444AHA102872
445AHA102885
446AHA102898
266
EN CAS D'URGENCE

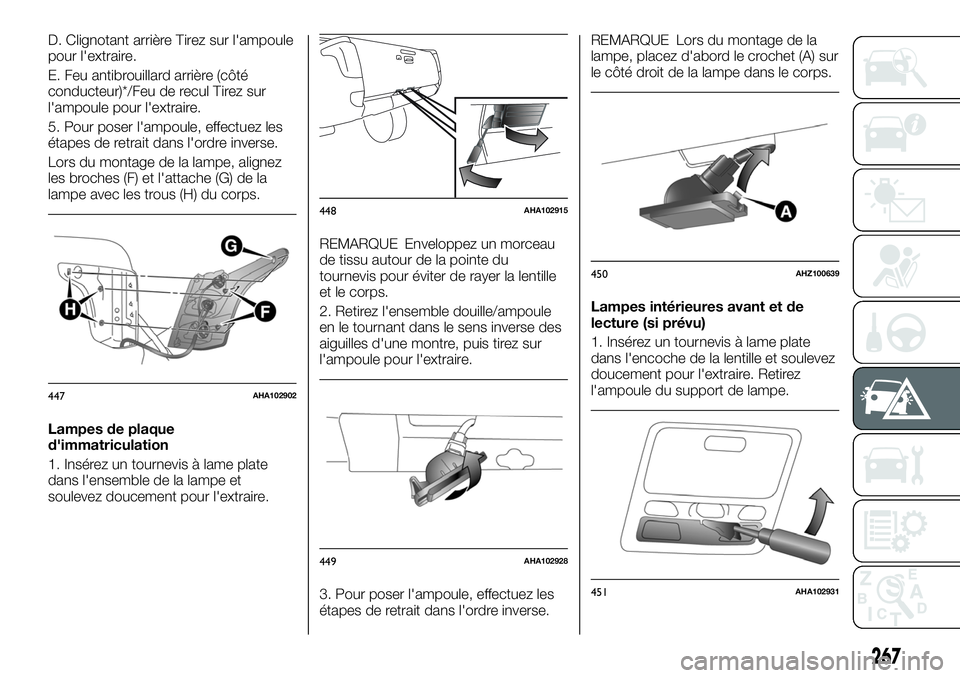

D. Clignotant arrière Tirez sur l'ampoule
pour l'extraire.
E. Feu antibrouillard arrière (côté
conducteur)*/Feu de recul Tirez sur
l'ampoule pour l'extraire.
5. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
Lors du montage de la lampe, alignez
les broches (F) et l'attache (G) de la
lampe avec les trous (H) du corps.
Lampes de plaque
d'immatriculation
1. Insérez un tournevis à lame plate
dans l'ensemble de la lampe et
soulevez doucement pour l'extraire.REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille
et le corps.
2. Retirez l'ensemble douille/ampoule
en le tournant dans le sens inverse des
aiguilles d'une montre, puis tirez sur
l'ampoule pour l'extraire.
3. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.REMARQUE Lors du montage de la
lampe, placez d'abord le crochet (A) sur
le côté droit de la lampe dans le corps.
Lampes intérieures avant et de
lecture (si prévu)
1. Insérez un tournevis à lame plate
dans l'encoche de la lentille et soulevez
doucement pour l'extraire. Retirez
l'ampoule du support de lampe.
447AHA102902
448AHA102915
449AHA102928
450AHZ100639
451AHA102931
267

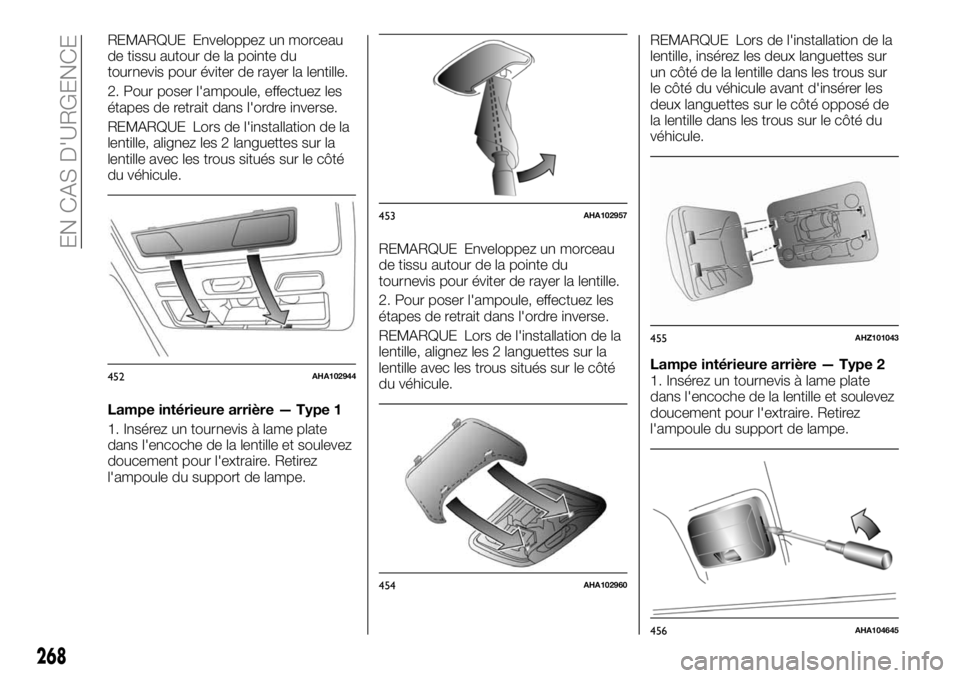

REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille.
2. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
REMARQUE Lors de l'installation de la
lentille, alignez les 2 languettes sur la
lentille avec les trous situés sur le côté
du véhicule.
Lampe intérieure arrière — Type 1
1. Insérez un tournevis à lame plate
dans l'encoche de la lentille et soulevez
doucement pour l'extraire. Retirez
l'ampoule du support de lampe.REMARQUE Enveloppez un morceau
de tissu autour de la pointe du
tournevis pour éviter de rayer la lentille.
2. Pour poser l'ampoule, effectuez les
étapes de retrait dans l'ordre inverse.
REMARQUE Lors de l'installation de la
lentille, alignez les 2 languettes sur la
lentille avec les trous situés sur le côté
du véhicule.REMARQUE Lors de l'installation de la
lentille, insérez les deux languettes sur
un côté de la lentille dans les trous sur
le côté du véhicule avant d'insérer les
deux languettes sur le côté opposé de
la lentille dans les trous sur le côté du
véhicule.
Lampe intérieure arrière — Type 2
1. Insérez un tournevis à lame plate
dans l'encoche de la lentille et soulevez
doucement pour l'extraire. Retirez
l'ampoule du support de lampe.
452AHA102944
453AHA102957
454AHA102960
455AHZ101043
456AHA104645
268
EN CAS D'URGENCE
