FIAT FULLBACK 2018 Notice d'entretien (in French)

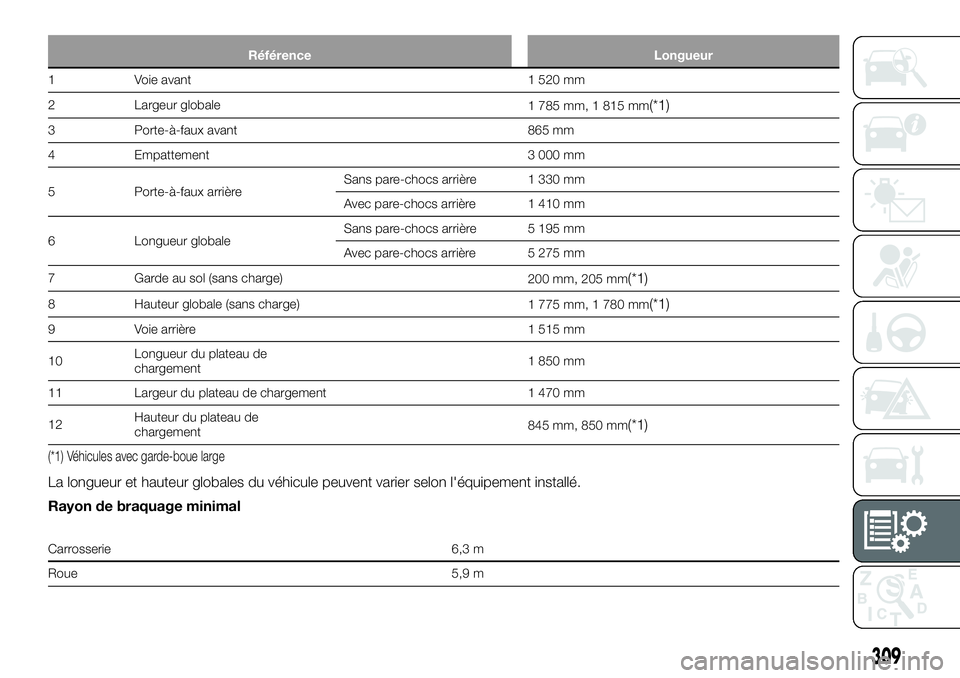

Référence Longueur
1 Voie avant 1 520 mm
2 Largeur globale
1 785 mm, 1 815 mm
(*1)
3 Porte-à-faux avant 865 mm
4 Empattement 3 000 mm
5 Porte-à-faux arrièreSans pare-chocs arrière 1 330 mm
Avec pare-chocs arrière 1 410 mm
6 Longueur globaleSans pare-chocs arrière 5 195 mm
Avec pare-chocs arrière 5 275 mm
7 Garde au sol (sans charge)
200 mm, 205 mm
(*1)
8 Hauteur globale (sans charge)
1 775 mm, 1 780 mm(*1)
9 Voie arrière 1 515 mm
10Longueur du plateau de
chargement1 850 mm
11 Largeur du plateau de chargement 1 470 mm
12Hauteur du plateau de
chargement845 mm, 850 mm
(*1)
(*1) Véhicules avec garde-boue large
La longueur et hauteur globales du véhicule peuvent varier selon l'équipement installé.
Rayon de braquage minimal
Carrosserie 6,3 m
Roue 5,9 m
309

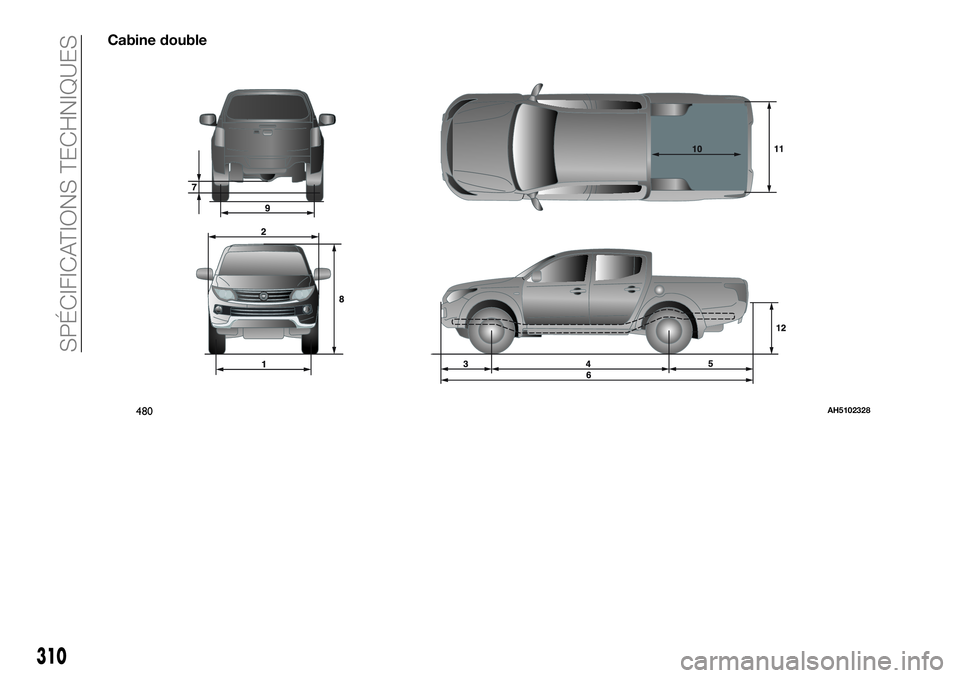

Cabine double
480AH5102328
310
SPÉCIFICATIONS TECHNIQUES

Référence Longueur
1 Voie avant 1 520 mm
2 Largeur globale
1 785 mm, 1 815 mm
(*)
3 Porte-à-faux avant 865 mm
4 Empattement 3 000 mm
5 Porte-à-faux arrièreSans pare-chocs arrière 1 340 mm
Avec pare-chocs arrière 1 420 mm
6 Longueur globaleSans pare-chocs arrière 5 205 mm
Avec pare-chocs arrière 5 285 mm
7 Garde au sol (sans charge)
200 mm, 205 mm
(*)
8 Hauteur globale (sans charge)
1 775 mm, 1 780 mm(*)
9 Voie arrière 1 515 mm
10Longueur du plateau de
chargement1 520 mm
11 Largeur du plateau de chargement 1 470 mm
12Hauteur du plateau de
chargement845 mm, 850 mm
(*)
(*) Véhicules avec garde-boue large
Rayon de braquage minimal
Carrosserie 6,3 m
Roue 5,9 m
311

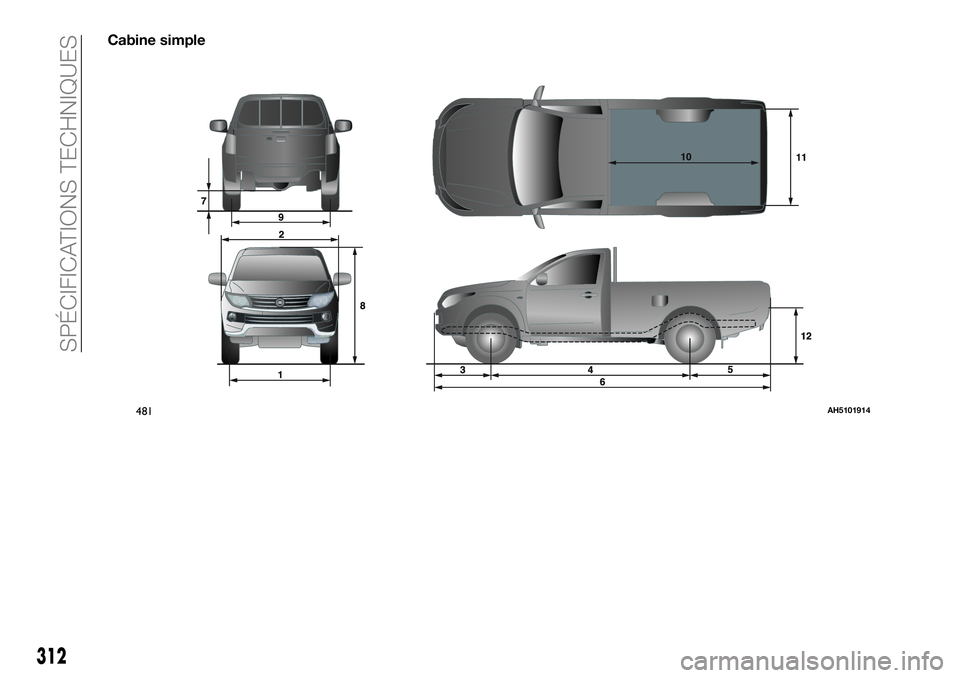

Cabine simple
481AH5101914
312
SPÉCIFICATIONS TECHNIQUES

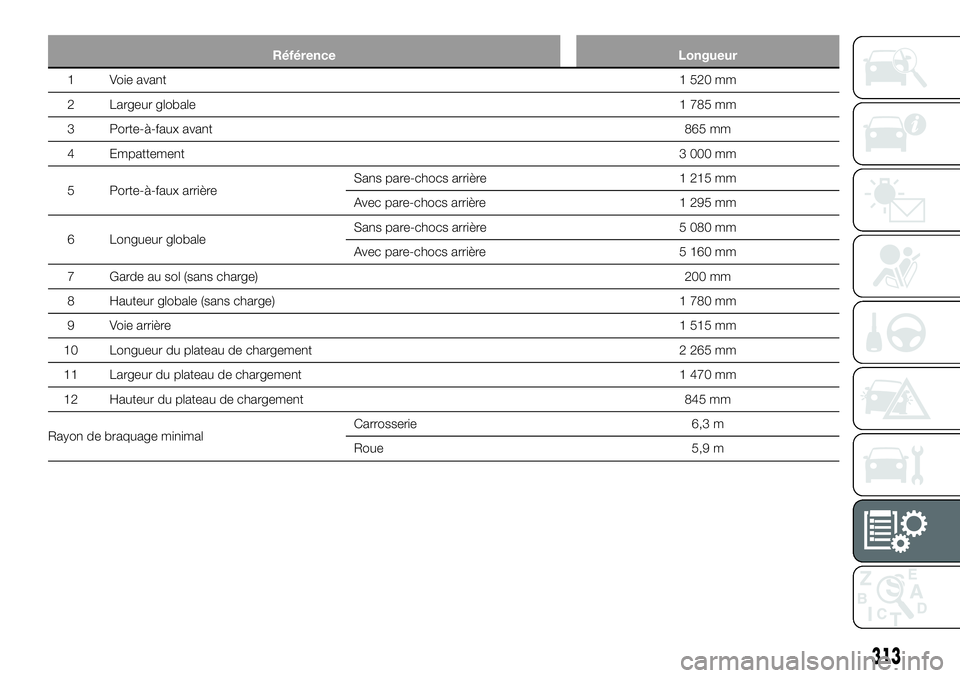

Référence Longueur
1 Voie avant1 520 mm
2 Largeur globale1 785 mm
3 Porte-à-faux avant865 mm
4 Empattement3 000 mm
5 Porte-à-faux arrièreSans pare-chocs arrière 1 215 mm
Avec pare-chocs arrière 1 295 mm
6 Longueur globaleSans pare-chocs arrière 5 080 mm
Avec pare-chocs arrière 5 160 mm
7 Garde au sol (sans charge)200 mm
8 Hauteur globale (sans charge) 1 780 mm
9 Voie arrière1 515 mm
10 Longueur du plateau de chargement 2 265 mm
11 Largeur du plateau de chargement 1 470 mm
12 Hauteur du plateau de chargement 845 mm
Rayon de braquage minimalCarrosserie 6,3 m
Roue 5,9 m
313

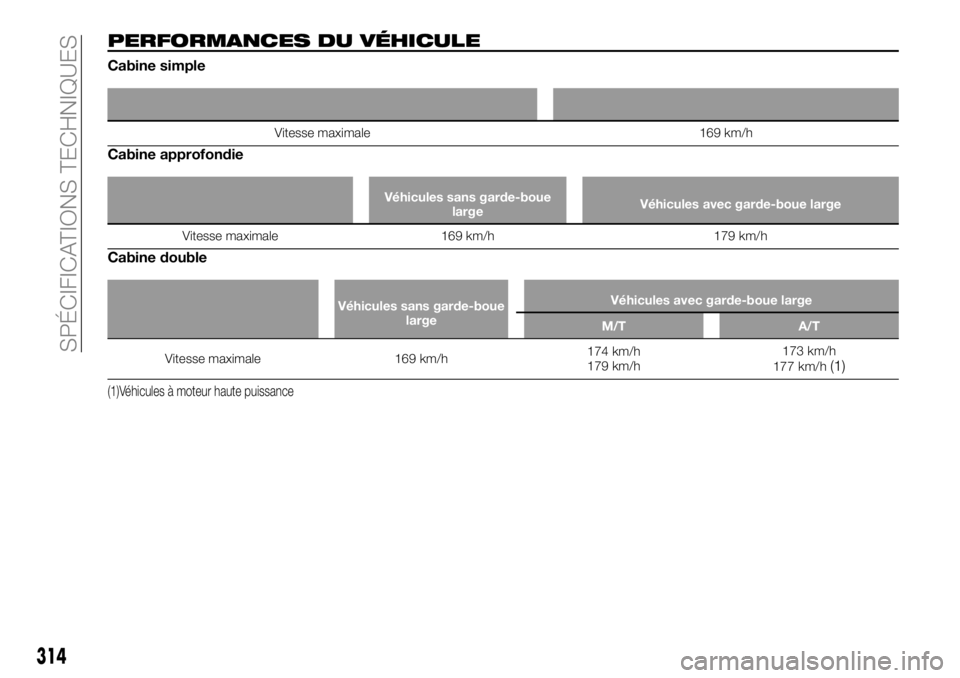

PERFORMANCES DU VÉHICULE
Cabine simple
Vitesse maximale 169 km/h
Cabine approfondie
Véhicules sans garde-boue
largeVéhicules avec garde-boue large
Vitesse maximale 169 km/h 179 km/h
Cabine double
Véhicules sans garde-boue
largeVéhicules avec garde-boue large
M/T A/T
Vitesse maximale 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Véhicules à moteur haute puissance
314
SPÉCIFICATIONS TECHNIQUES

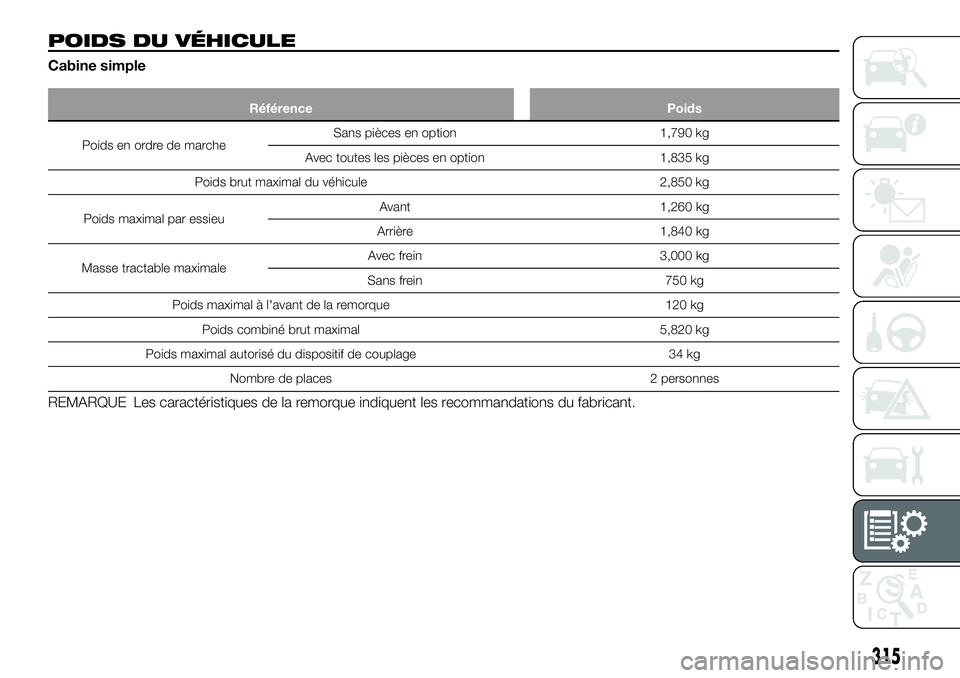

POIDS DU VÉHICULE
Cabine simple
Référence Poids
Poids en ordre de marcheSans pièces en option 1,790 kg
Avec toutes les pièces en option 1,835 kg
Poids brut maximal du véhicule 2,850 kg
Poids maximal par essieuAvant 1,260 kg
Arrière 1,840 kg
Masse tractable maximaleAvec frein 3,000 kg
Sans frein 750 kg
Poids maximal à l'avant de la remorque 120 kg
Poids combiné brut maximal 5,820 kg
Poids maximal autorisé du dispositif de couplage 34 kg
Nombre de places 2 personnes
REMARQUE Les caractéristiques de la remorque indiquent les recommandations du fabricant.
315

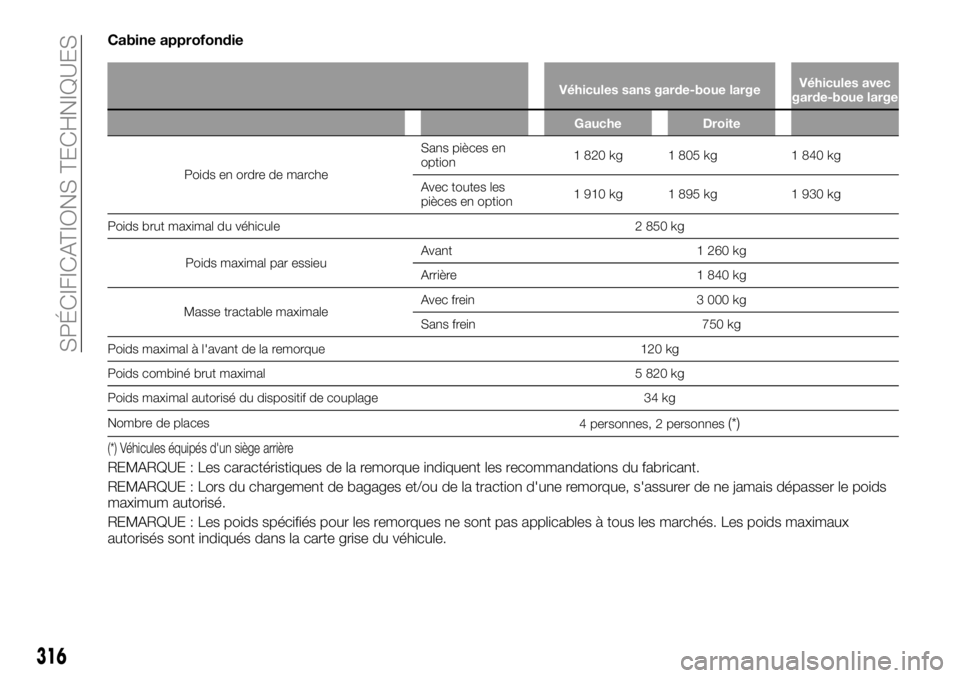

Cabine approfondie
Véhicules sans garde-boue largeVéhicules avec
garde-boue large
Gauche Droite
Poids en ordre de marcheSans pièces en
option1 820 kg 1 805 kg 1 840 kg
Avec toutes les
pièces en option1 910 kg 1 895 kg 1 930 kg
Poids brut maximal du véhicule 2 850 kg
Poids maximal par essieuAvant 1 260 kg
Arrière 1 840 kg
Masse tractable maximaleAvec frein 3 000 kg
Sans frein 750 kg
Poids maximal à l'avant de la remorque 120 kg
Poids combiné brut maximal 5 820 kg
Poids maximal autorisé du dispositif de couplage 34 kg
Nombre de places
4 personnes, 2 personnes
(*)
(*) Véhicules équipés d'un siège arrière
REMARQUE : Les caractéristiques de la remorque indiquent les recommandations du fabricant.
REMARQUE : Lors du chargement de bagages et/ou de la traction d'une remorque, s'assurer de ne jamais dépasser le poids
maximum autorisé.
REMARQUE : Les poids spécifiés pour les remorques ne sont pas applicables à tous les marchés. Les poids maximaux
autorisés sont indiqués dans la carte grise du véhicule.
316
SPÉCIFICATIONS TECHNIQUES

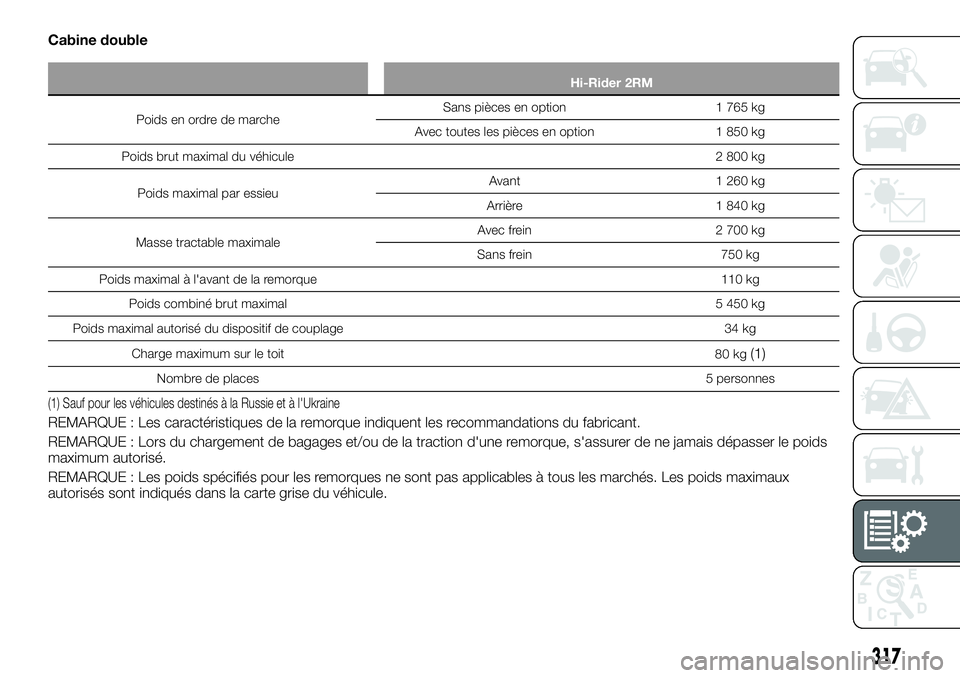

Cabine double
Hi-Rider 2RM
Poids en ordre de marcheSans pièces en option 1 765 kg
Avec toutes les pièces en option 1 850 kg
Poids brut maximal du véhicule2 800 kg
Poids maximal par essieuAvant 1 260 kg
Arrière 1 840 kg
Masse tractable maximaleAvec frein 2 700 kg
Sans frein 750 kg
Poids maximal à l'avant de la remorque 110 kg
Poids combiné brut maximal5 450 kg
Poids maximal autorisé du dispositif de couplage 34 kg
Charge maximum sur le toit
80 kg
(1)
Nombre de places5 personnes
(1) Sauf pour les véhicules destinés à la Russie et à l'Ukraine
REMARQUE : Les caractéristiques de la remorque indiquent les recommandations du fabricant.
REMARQUE : Lors du chargement de bagages et/ou de la traction d'une remorque, s'assurer de ne jamais dépasser le poids
maximum autorisé.
REMARQUE : Les poids spécifiés pour les remorques ne sont pas applicables à tous les marchés. Les poids maximaux
autorisés sont indiqués dans la carte grise du véhicule.
317

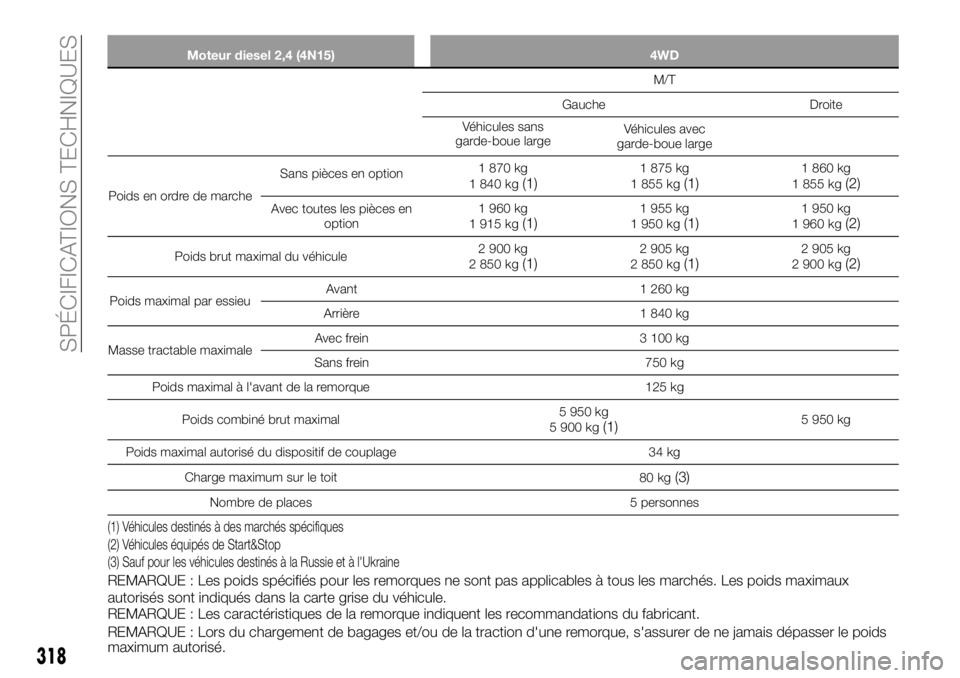

Moteur diesel 2,4 (4N15) 4WD
M/T
Gauche Droite
Véhicules sans
garde-boue largeVéhicules avec
garde-boue large
Poids en ordre de marcheSans pièces en option1 870 kg
1 840 kg
(1)1 875 kg
1 855 kg(1)1 860 kg
1 855 kg(2)
Avec toutes les pièces en
option1 960 kg
1 915 kg(1)1 955 kg
1 950 kg(1)1 950 kg
1 960 kg(2)
Poids brut maximal du véhicule2 900 kg
2 850 kg(1)2 905 kg
2 850 kg(1)2 905 kg
2 900 kg(2)
Poids maximal par essieuAvant 1 260 kg
Arrière 1 840 kg
Masse tractable maximaleAvec frein 3 100 kg
Sans frein 750 kg
Poids maximal à l'avant de la remorque 125 kg
Poids combiné brut maximal5 950 kg
5 900 kg
(1)5 950 kg
Poids maximal autorisé du dispositif de couplage 34 kg
Charge maximum sur le toit
80 kg
(3)
Nombre de places 5 personnes
(1) Véhicules destinés à des marchés spécifiques
(2) Véhicules équipés de Start&Stop
(3) Sauf pour les véhicules destinés à la Russie et à l'Ukraine
REMARQUE : Les poids spécifiés pour les remorques ne sont pas applicables à tous les marchés. Les poids maximaux
autorisés sont indiqués dans la carte grise du véhicule.
REMARQUE : Les caractéristiques de la remorque indiquent les recommandations du fabricant.
REMARQUE : Lors du chargement de bagages et/ou de la traction d'une remorque, s'assurer de ne jamais dépasser le poids
maximum autorisé.
318
SPÉCIFICATIONS TECHNIQUES
