FIAT PANDA 2018 Libretto Uso Manutenzione (in Italian)

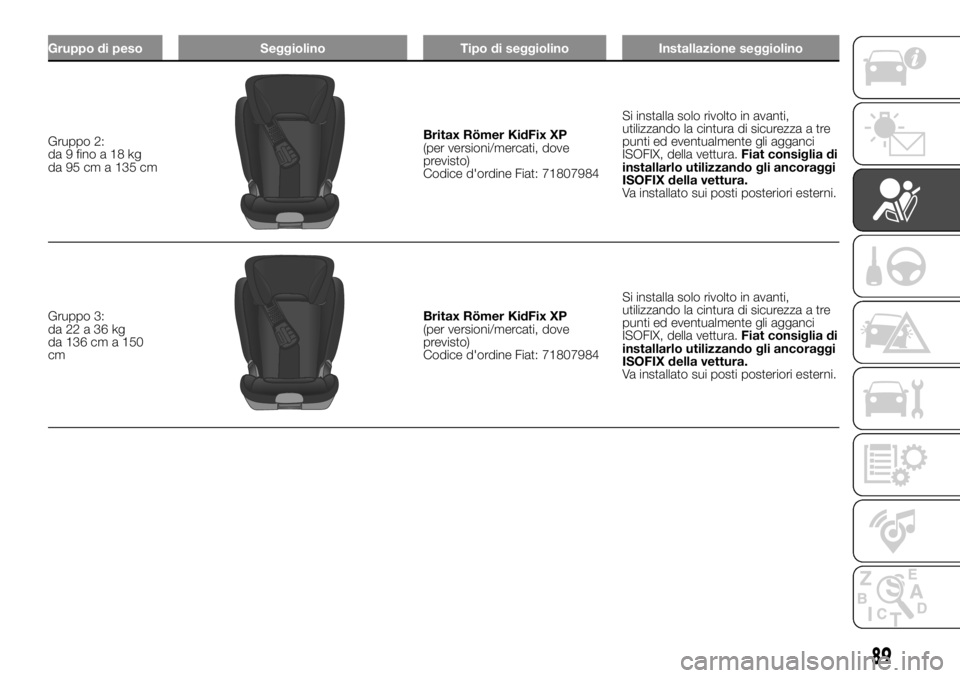

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 2:
da9finoa18kg
da 95 cm a 135 cmBritax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX, della vettura.Fiat consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori esterni.
Gruppo 3:
da22a36kg
da 136 cm a 150
cmBritax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX, della vettura.Fiat consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori esterni.
89

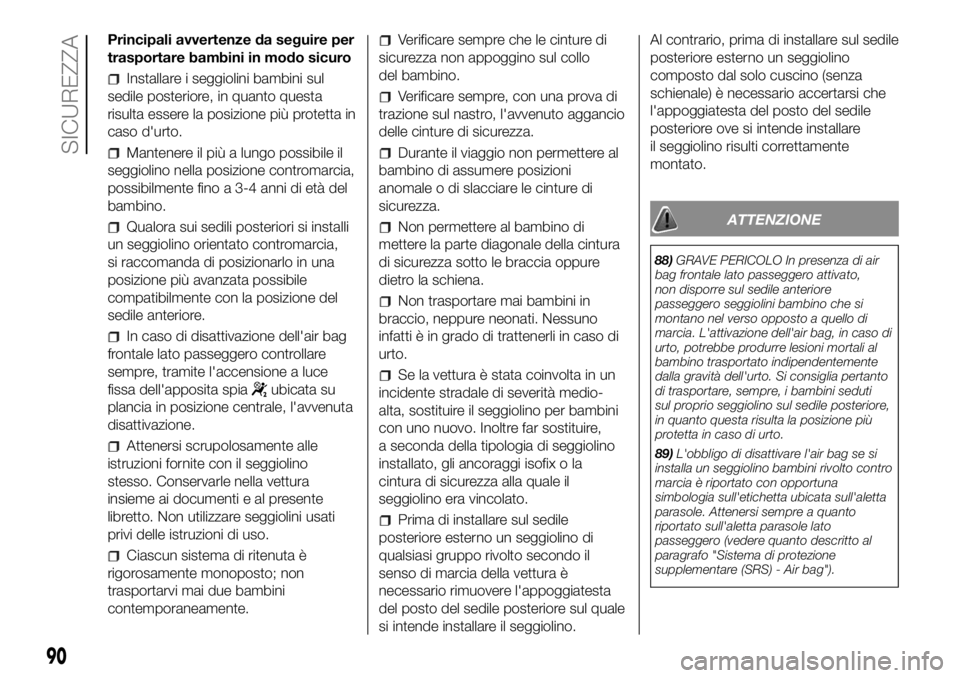

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
Qualora sui sedili posteriori si installi
un seggiolino orientato contromarcia,
si raccomanda di posizionarlo in una
posizione più avanzata possibile
compatibilmente con la posizione del
sedile anteriore.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione a luce
fissa dell'apposita spia
ubicata su
plancia in posizione centrale, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo
del bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia oppure
dietro la schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale di severità medio-
alta, sostituire il seggiolino per bambini
con uno nuovo. Inoltre far sostituire,
a seconda della tipologia di seggiolino
installato, gli ancoraggi isofix o la
cintura di sicurezza alla quale il
seggiolino era vincolato.
Prima di installare sul sedile
posteriore esterno un seggiolino di
qualsiasi gruppo rivolto secondo il
senso di marcia della vettura è
necessario rimuovere l'appoggiatesta
del posto del sedile posteriore sul quale
si intende installare il seggiolino.Al contrario, prima di installare sul sedile
posteriore esterno un seggiolino
composto dal solo cuscino (senza
schienale) è necessario accertarsi che
l'appoggiatesta del posto del sedile
posteriore ove si intende installare
il seggiolino risulti correttamente
montato.
ATTENZIONE
88)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato,
non disporre sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. L'attivazione dell'air bag, in caso di
urto, potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti
sul proprio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione più
protetta in caso di urto.
89)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag").
90
SICUREZZA

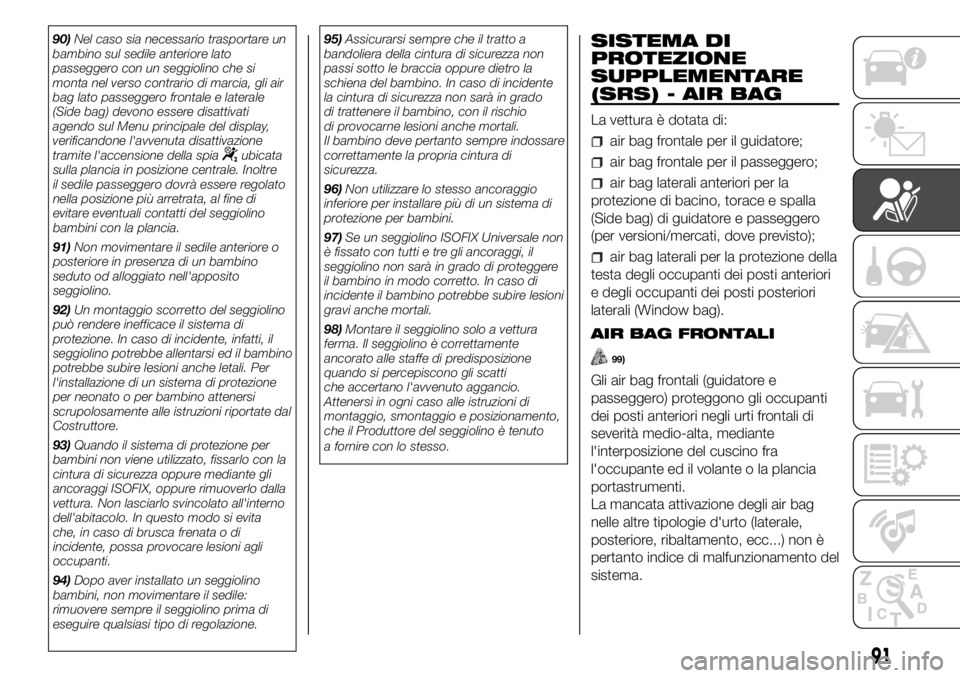

90)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display,
verificandone l'avvenuta disattivazione
tramite l'accensione della spia
ubicata
sulla plancia in posizione centrale. Inoltre
il sedile passeggero dovrà essere regolato
nella posizione più arretrata, al fine di
evitare eventuali contatti del seggiolino
bambini con la plancia.
91)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino.
92)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Costruttore.
93)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita
che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli
occupanti.
94)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.95)Assicurarsi sempre che il tratto a
bandoliera della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado
di trattenere il bambino, con il rischio
di provocarne lesioni anche mortali.
Il bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
96)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
97)Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
98)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l'avvenuto aggancio.
Attenersi in ogni caso alle istruzioni di
montaggio, smontaggio e posizionamento,
che il Produttore del seggiolino è tenuto
a fornire con lo stesso.
SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero
(per versioni/mercati, dove previsto);
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag).
AIR BAG FRONTALI
99)
Gli air bag frontali (guidatore e
passeggero) proteggono gli occupanti
dei posti anteriori negli urti frontali di
severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
91

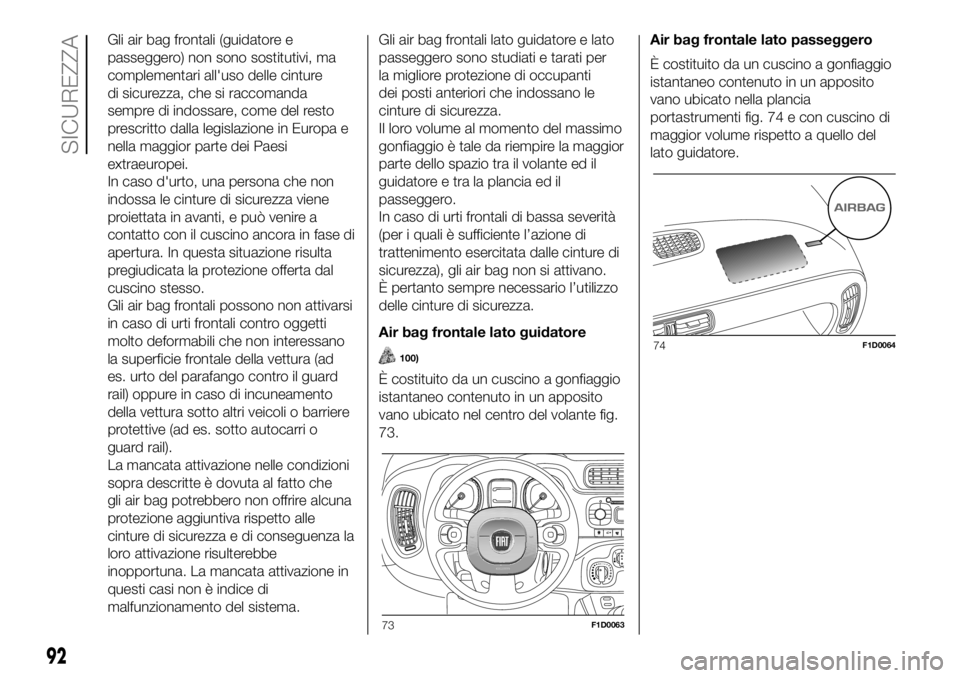

Gli air bag frontali (guidatore e
passeggero) non sono sostitutivi, ma
complementari all'uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei Paesi
extraeuropei.
In caso d'urto, una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti, e può venire a
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
in caso di urti frontali contro oggetti
molto deformabili che non interessano
la superficie frontale della vettura (ad
es. urto del parafango contro il guard
rail) oppure in caso di incuneamento
della vettura sotto altri veicoli o barriere
protettive (ad es. sotto autocarri o
guard rail).
La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che
gli air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna. La mancata attivazione in
questi casi non è indice di
malfunzionamento del sistema.Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per
la migliore protezione di occupanti
dei posti anteriori che indossano le
cinture di sicurezza.
Il loro volume al momento del massimo
gonfiaggio è tale da riempire la maggior
parte dello spazio tra il volante ed il
guidatore e tra la plancia ed il
passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l’azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l’utilizzo
delle cinture di sicurezza.
Air bag frontale lato guidatore
100)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante fig.
73.Air bag frontale lato passeggero
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 74 e con cuscino di
maggior volume rispetto a quello del
lato guidatore.
73F1D0063
74F1D0064
92
SICUREZZA

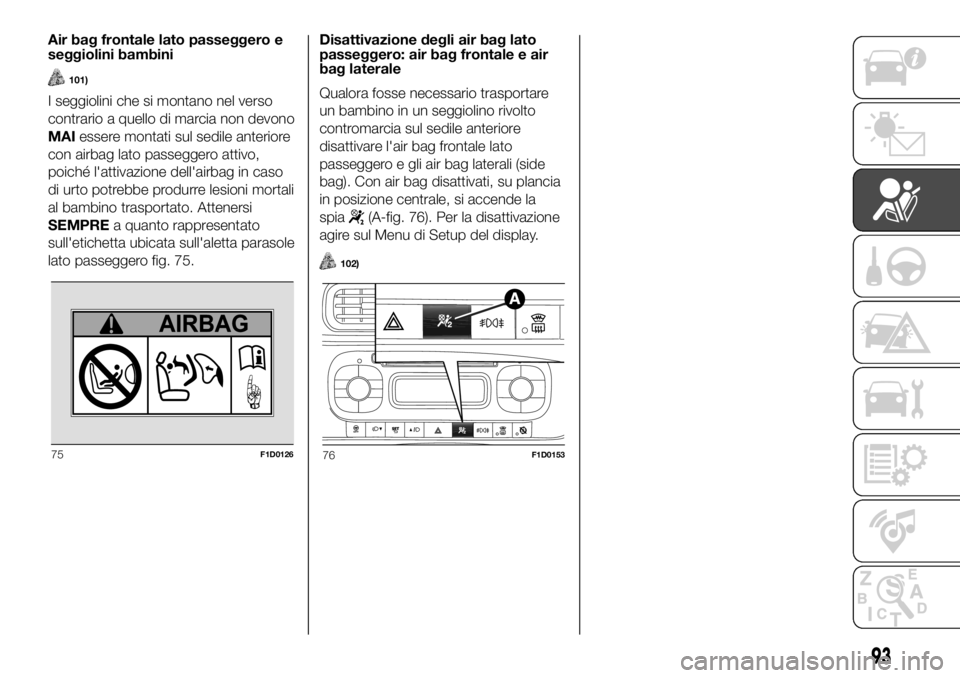

Air bag frontale lato passeggero e
seggiolini bambini
101)
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con airbag lato passeggero attivo,
poiché l'attivazione dell'airbag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato. Attenersi
SEMPREa quanto rappresentato
sull'etichetta ubicata sull'aletta parasole
lato passeggero fig. 75.Disattivazione degli air bag lato
passeggero: air bag frontale e air
bag laterale
Qualora fosse necessario trasportare
un bambino in un seggiolino rivolto
contromarcia sul sedile anteriore
disattivare l'air bag frontale lato
passeggero e gli air bag laterali (side
bag). Con air bag disattivati, su plancia
in posizione centrale, si accende la
spia
(A-fig. 76). Per la disattivazione
agire sul Menu di Setup del display.
102)
75F1D012676F1D0153
93

Air bag frontale lato passeggero e seggiolini bambini: ATTENZIONE
77F1D0127
94
SICUREZZA

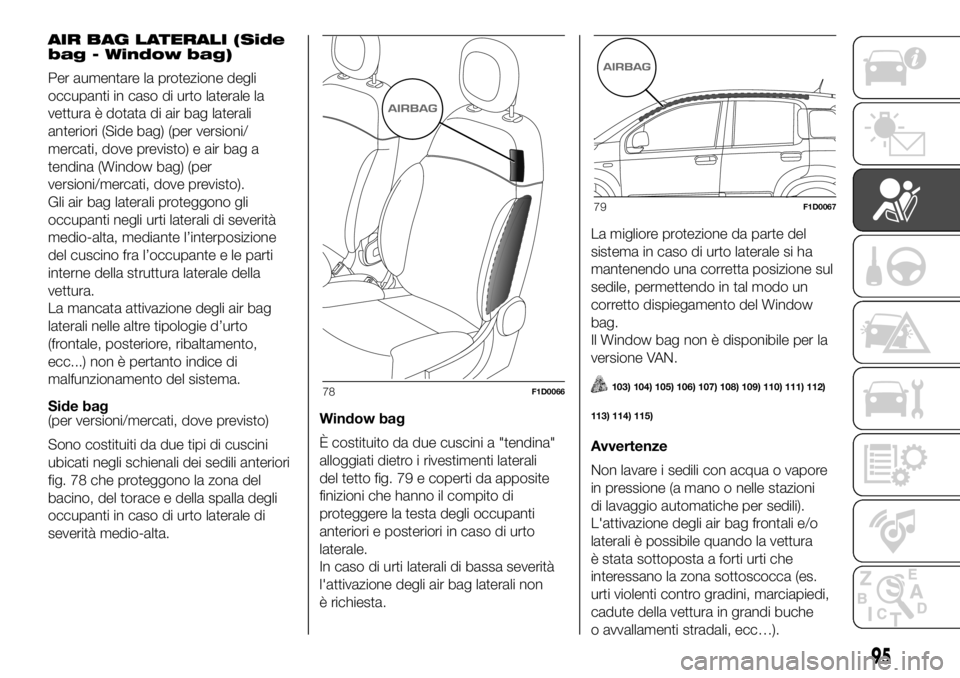

AIR BAG LATERALI (Side
bag - Window bag)
Per aumentare la protezione degli
occupanti in caso di urto laterale la
vettura è dotata di air bag laterali
anteriori (Side bag) (per versioni/
mercati, dove previsto) e air bag a
tendina (Window bag) (per
versioni/mercati, dove previsto).
Gli air bag laterali proteggono gli
occupanti negli urti laterali di severità
medio-alta, mediante l’interposizione
del cuscino fra l’occupante e le parti
interne della struttura laterale della
vettura.
La mancata attivazione degli air bag
laterali nelle altre tipologie d’urto
(frontale, posteriore, ribaltamento,
ecc...) non è pertanto indice di
malfunzionamento del sistema.
Side bag
(per versioni/mercati, dove previsto)
Sono costituiti da due tipi di cuscini
ubicati negli schienali dei sedili anteriori
fig. 78 che proteggono la zona del
bacino, del torace e della spalla degli
occupanti in caso di urto laterale di
severità medio-alta.Window bag
È costituito da due cuscini a "tendina"
alloggiati dietro i rivestimenti laterali
del tetto fig. 79 e coperti da apposite
finizioni che hanno il compito di
proteggere la testa degli occupanti
anteriori e posteriori in caso di urto
laterale.
In caso di urti laterali di bassa severità
l'attivazione degli air bag laterali non
è richiesta.La migliore protezione da parte del
sistema in caso di urto laterale si ha
mantenendo una corretta posizione sul
sedile, permettendo in tal modo un
corretto dispiegamento del Window
bag.
Il Window bag non è disponibile per la
versione VAN.
103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
113) 114) 115)
Avvertenze
Non lavare i sedili con acqua o vapore
in pressione (a mano o nelle stazioni
di lavaggio automatiche per sedili).
L'attivazione degli air bag frontali e/o
laterali è possibile quando la vettura
è stata sottoposta a forti urti che
interessano la zona sottoscocca (es.
urti violenti contro gradini, marciapiedi,
cadute della vettura in grandi buche
o avvallamenti stradali, ecc…).
78F1D0066
79F1D0067
95

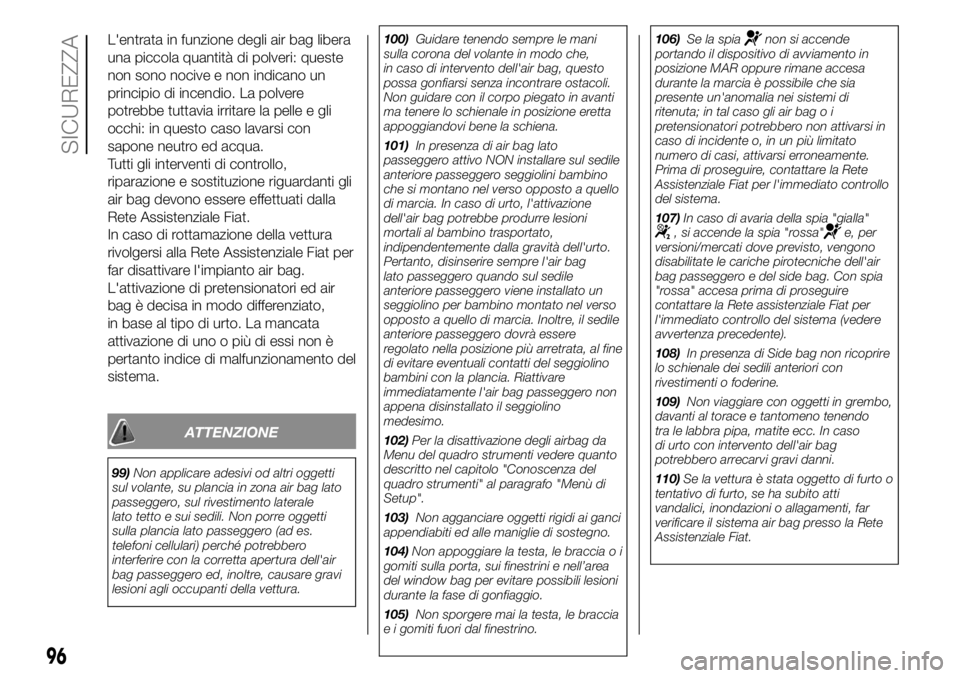

L'entrata in funzione degli air bag libera
una piccola quantità di polveri: queste
non sono nocive e non indicano un
principio di incendio. La polvere
potrebbe tuttavia irritare la pelle e gli
occhi: in questo caso lavarsi con
sapone neutro ed acqua.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti gli
air bag devono essere effettuati dalla
Rete Assistenziale Fiat.
In caso di rottamazione della vettura
rivolgersi alla Rete Assistenziale Fiat per
far disattivare l'impianto air bag.
L'attivazione di pretensionatori ed air
bag è decisa in modo differenziato,
in base al tipo di urto. La mancata
attivazione di uno o più di essi non è
pertanto indice di malfunzionamento del
sistema.
ATTENZIONE
99)Non applicare adesivi od altri oggetti
sul volante, su plancia in zona air bag lato
passeggero, sul rivestimento laterale
lato tetto e sui sedili. Non porre oggetti
sulla plancia lato passeggero (ad es.
telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero ed, inoltre, causare gravi
lesioni agli occupanti della vettura.100)Guidare tenendo sempre le mani
sulla corona del volante in modo che,
in caso di intervento dell'air bag, questo
possa gonfiarsi senza incontrare ostacoli.
Non guidare con il corpo piegato in avanti
ma tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.
101)In presenza di air bag lato
passeggero attivo NON installare sul sedile
anteriore passeggero seggiolini bambino
che si montano nel verso opposto a quello
di marcia. In caso di urto, l'attivazione
dell'air bag potrebbe produrre lesioni
mortali al bambino trasportato,
indipendentemente dalla gravità dell'urto.
Pertanto, disinserire sempre l'air bag
lato passeggero quando sul sedile
anteriore passeggero viene installato un
seggiolino per bambino montato nel verso
opposto a quello di marcia. Inoltre, il sedile
anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine
di evitare eventuali contatti del seggiolino
bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non
appena disinstallato il seggiolino
medesimo.
102)Per la disattivazione degli airbag da
Menu del quadro strumenti vedere quanto
descritto nel capitolo "Conoscenza del
quadro strumenti" al paragrafo "Menù di
Setup".
103)Non agganciare oggetti rigidi ai ganci
appendiabiti ed alle maniglie di sostegno.
104)Non appoggiare la testa, le braccia o i
gomiti sulla porta, sui finestrini e nell’area
del window bag per evitare possibili lesioni
durante la fase di gonfiaggio.
105)Non sporgere mai la testa, le braccia
e i gomiti fuori dal finestrino.106)Se la spia
non si accende
portando il dispositivo di avviamento in
posizione MAR oppure rimane accesa
durante la marcia è possibile che sia
presente un'anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i
pretensionatori potrebbero non attivarsi in
caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente.
Prima di proseguire, contattare la Rete
Assistenziale Fiat per l'immediato controllo
del sistema.
107)In caso di avaria della spia "gialla"
, si accende la spia "rossa"e, per
versioni/mercati dove previsto, vengono
disabilitate le cariche pirotecniche dell'air
bag passeggero e del side bag. Con spia
"rossa" accesa prima di proseguire
contattare la Rete assistenziale Fiat per
l'immediato controllo del sistema (vedere
avvertenza precedente).
108)In presenza di Side bag non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine.
109)Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo
tra le labbra pipa, matite ecc. In caso
di urto con intervento dell'air bag
potrebbero arrecarvi gravi danni.
110)Se la vettura è stata oggetto di furto o
tentativo di furto, se ha subito atti
vandalici, inondazioni o allagamenti, far
verificare il sistema air bag presso la Rete
Assistenziale Fiat.
96
SICUREZZA

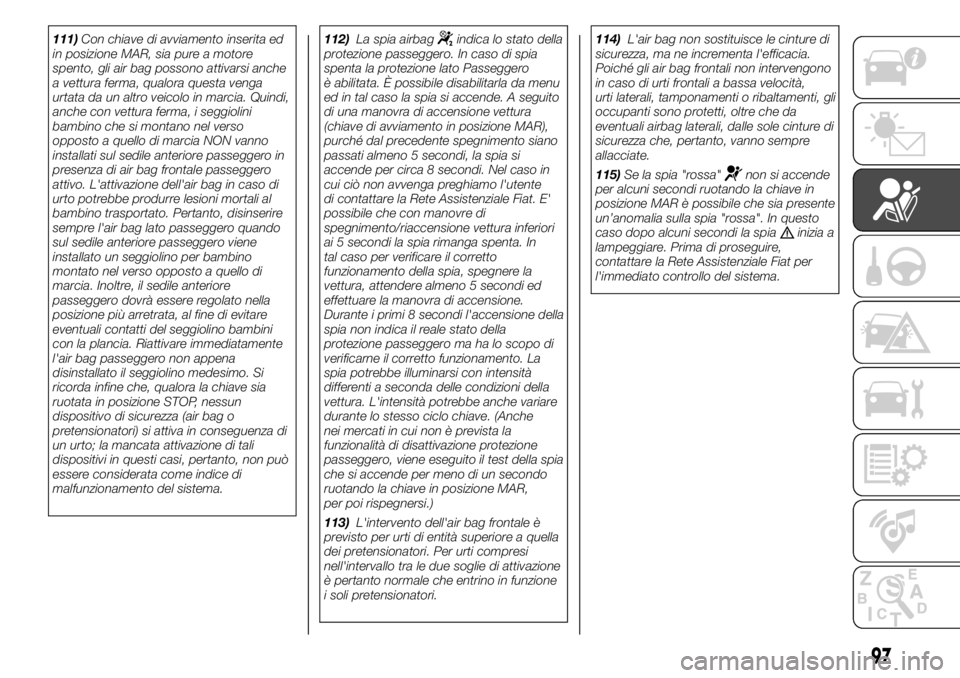

111)Con chiave di avviamento inserita ed
in posizione MAR, sia pure a motore
spento, gli air bag possono attivarsi anche
a vettura ferma, qualora questa venga
urtata da un altro veicolo in marcia. Quindi,
anche con vettura ferma, i seggiolini
bambino che si montano nel verso
opposto a quello di marcia NON vanno
installati sul sedile anteriore passeggero in
presenza di air bag frontale passeggero
attivo. L'attivazione dell'air bag in caso di
urto potrebbe produrre lesioni mortali al
bambino trasportato. Pertanto, disinserire
sempre l'air bag lato passeggero quando
sul sedile anteriore passeggero viene
installato un seggiolino per bambino
montato nel verso opposto a quello di
marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo. Si
ricorda infine che, qualora la chiave sia
ruotata in posizione STOP, nessun
dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.112)La spia airbagindica lo stato della
protezione passeggero. In caso di spia
spenta la protezione lato Passeggero
è abilitata. È possibile disabilitarla da menu
ed in tal caso la spia si accende. A seguito
di una manovra di accensione vettura
(chiave di avviamento in posizione MAR),
purché dal precedente spegnimento siano
passati almeno 5 secondi, la spia si
accende per circa 8 secondi. Nel caso in
cui ciò non avvenga preghiamo l'utente
di contattare la Rete Assistenziale Fiat. E'
possibile che con manovre di
spegnimento/riaccensione vettura inferiori
ai 5 secondi la spia rimanga spenta. In
tal caso per verificare il corretto
funzionamento della spia, spegnere la
vettura, attendere almeno 5 secondi ed
effettuare la manovra di accensione.
Durante i primi 8 secondi l'accensione della
spia non indica il reale stato della
protezione passeggero ma ha lo scopo di
verificarne il corretto funzionamento. La
spia potrebbe illuminarsi con intensità
differenti a seconda delle condizioni della
vettura. L'intensità potrebbe anche variare
durante lo stesso ciclo chiave. (Anche
nei mercati in cui non è prevista la
funzionalità di disattivazione protezione
passeggero, viene eseguito il test della spia
che si accende per meno di un secondo
ruotando la chiave in posizione MAR,
per poi rispegnersi.)
113)L'intervento dell'air bag frontale è
previsto per urti di entità superiore a quella
dei pretensionatori. Per urti compresi
nell'intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione
i soli pretensionatori.114)L'air bag non sostituisce le cinture di
sicurezza, ma ne incrementa l'efficacia.
Poiché gli air bag frontali non intervengono
in caso di urti frontali a bassa velocità,
urti laterali, tamponamenti o ribaltamenti, gli
occupanti sono protetti, oltre che da
eventuali airbag laterali, dalle sole cinture di
sicurezza che, pertanto, vanno sempre
allacciate.
115)Se la spia "rossa"
non si accende
per alcuni secondi ruotando la chiave in
posizione MAR è possibile che sia presente
un’anomalia sulla spia "rossa". In questo
caso dopo alcuni secondi la spia
inizia a
lampeggiare. Prima di proseguire,
contattare la Rete Assistenziale Fiat per
l'immediato controllo del sistema.
97

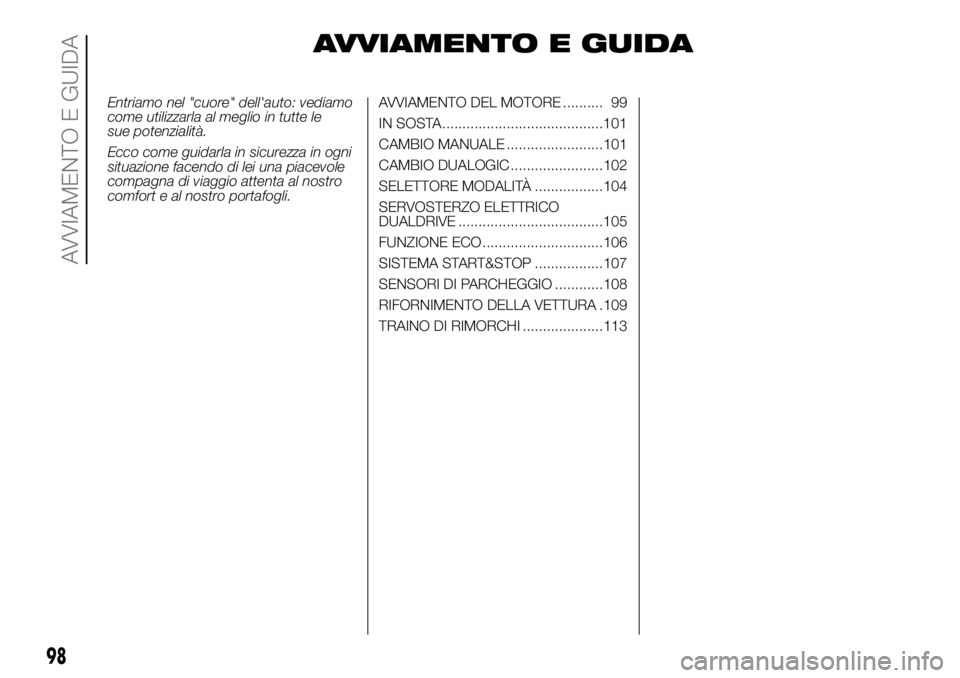

AVVIAMENTO E GUIDA
Entriamo nel "cuore" dell'auto: vediamo
come utilizzarla al meglio in tutte le
sue potenzialità.
Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole
compagna di viaggio attenta al nostro
comfort e al nostro portafogli.AVVIAMENTO DEL MOTORE .......... 99
IN SOSTA........................................101
CAMBIO MANUALE ........................101
CAMBIO DUALOGIC .......................102
SELETTORE MODALITÀ .................104
SERVOSTERZO ELETTRICO
DUALDRIVE ....................................105
FUNZIONE ECO ..............................106
SISTEMA START&STOP .................107
SENSORI DI PARCHEGGIO ............108
RIFORNIMENTO DELLA VETTURA .109
TRAINO DI RIMORCHI ....................113
98
AVVIAMENTO E GUIDA
