KIT Fix&Go
149) 150)
55)

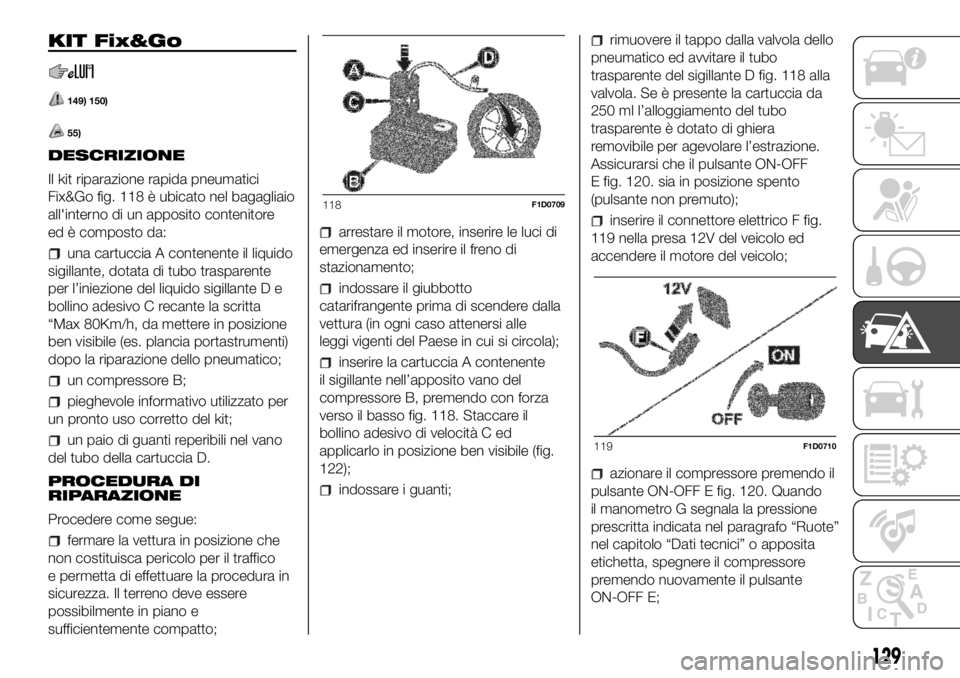

DESCRIZIONE
Il kit riparazione rapida pneumatici
Fix&Go fig. 118 è ubicato nel bagagliaio
all'interno di un apposito contenitore
ed è composto da:
una cartuccia A contenente il liquido
sigillante, dotata di tubo trasparente
per l’iniezione del liquido sigillante D e
bollino adesivo C recante la scritta
“Max 80Km/h, da mettere in posizione
ben visibile (es. plancia portastrumenti)
dopo la riparazione dello pneumatico;
un compressore B;
pieghevole informativo utilizzato per
un pronto uso corretto del kit;
un paio di guanti reperibili nel vano
del tubo della cartuccia D.
PROCEDURA DI
RIPARAZIONE
Procedere come segue:
fermare la vettura in posizione che
non costituisca pericolo per il traffico
e permetta di effettuare la procedura in
sicurezza. Il terreno deve essere
possibilmente in piano e
sufficientemente compatto;
arrestare il motore, inserire le luci di
emergenza ed inserire il freno di
stazionamento;
indossare il giubbotto
catarifrangente prima di scendere dalla
vettura (in ogni caso attenersi alle
leggi vigenti del Paese in cui si circola);
inserire la cartuccia A contenente
il sigillante nell’apposito vano del
compressore B, premendo con forza
verso il basso fig. 118. Staccare il
bollino adesivo di velocità C ed
applicarlo in posizione ben visibile (fig.
122);
indossare i guanti;
rimuovere il tappo dalla valvola dello
pneumatico ed avvitare il tubo
trasparente del sigillante D fig. 118 alla
valvola. Se è presente la cartuccia da
250 ml l’alloggiamento del tubo
trasparente è dotato di ghiera
removibile per agevolare l’estrazione.
Assicurarsi che il pulsante ON-OFF
E fig. 120. sia in posizione spento
(pulsante non premuto);
inserire il connettore elettrico F fig.
119 nella presa 12V del veicolo ed
accendere il motore del veicolo;
azionare il compressore premendo il
pulsante ON-OFF E fig. 120. Quando
il manometro G segnala la pressione
prescritta indicata nel paragrafo “Ruote”
nel capitolo “Dati tecnici” o apposita
etichetta, spegnere il compressore
premendo nuovamente il pulsante
ON-OFF E;
118F1D0709
119F1D0710
129

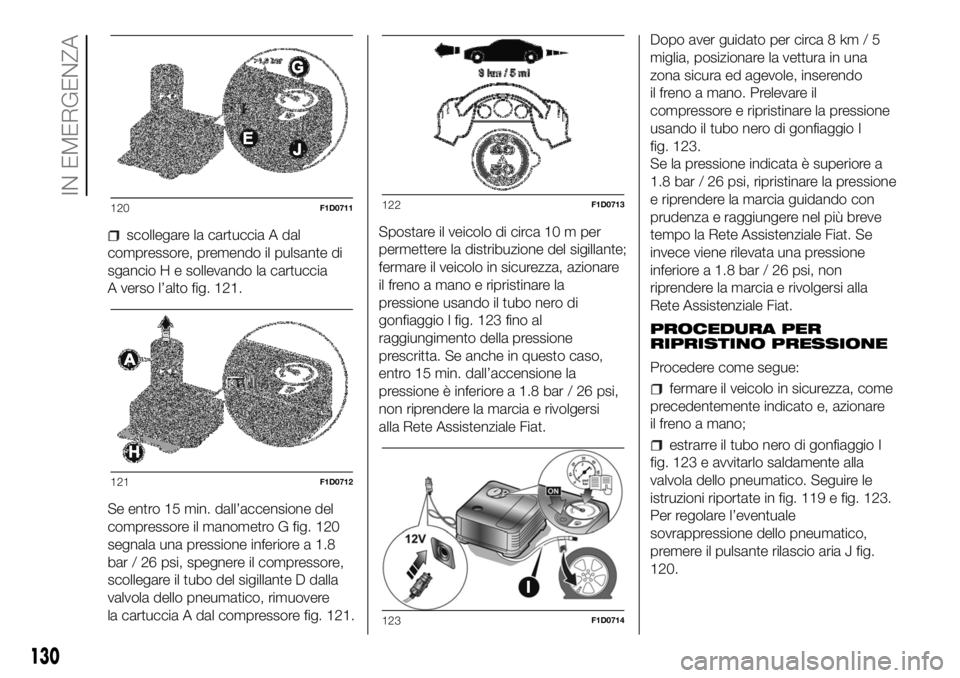

scollegare la cartuccia A dal
compressore, premendo il pulsante di
sgancio H e sollevando la cartuccia
A verso l’alto fig. 121.
Se entro 15 min. dall’accensione del
compressore il manometro G fig. 120
segnala una pressione inferiore a 1.8
bar / 26 psi, spegnere il compressore,
scollegare il tubo del sigillante D dalla
valvola dello pneumatico, rimuovere
la cartuccia A dal compressore fig. 121.Spostare il veicolo di circa 10 m per
permettere la distribuzione del sigillante;
fermare il veicolo in sicurezza, azionare
il freno a mano e ripristinare la
pressione usando il tubo nero di
gonfiaggio I fig. 123 fino al
raggiungimento della pressione
prescritta. Se anche in questo caso,
entro 15 min. dall’accensione la
pressione è inferiore a 1.8 bar / 26 psi,
non riprendere la marcia e rivolgersi
alla Rete Assistenziale Fiat.Dopo aver guidato per circa 8 km / 5
miglia, posizionare la vettura in una
zona sicura ed agevole, inserendo
il freno a mano. Prelevare il
compressore e ripristinare la pressione
usando il tubo nero di gonfiaggio I
fig. 123.
Se la pressione indicata è superiore a
1.8 bar / 26 psi, ripristinare la pressione
e riprendere la marcia guidando con
prudenza e raggiungere nel più breve
tempo la Rete Assistenziale Fiat. Se
invece viene rilevata una pressione
inferiore a 1.8 bar / 26 psi, non
riprendere la marcia e rivolgersi alla
Rete Assistenziale Fiat.
PROCEDURA PER
RIPRISTINO PRESSIONE
Procedere come segue:
fermare il veicolo in sicurezza, come
precedentemente indicato e, azionare
il freno a mano;
estrarre il tubo nero di gonfiaggio I
fig. 123 e avvitarlo saldamente alla
valvola dello pneumatico. Seguire le
istruzioni riportate in fig. 119 e fig. 123.
Per regolare l’eventuale
sovrappressione dello pneumatico,
premere il pulsante rilascio aria J fig.
120.
120F1D0711
121F1D0712
122F1D0713
123F1D0714
130
IN EMERGENZA

SOSTITUZIONE

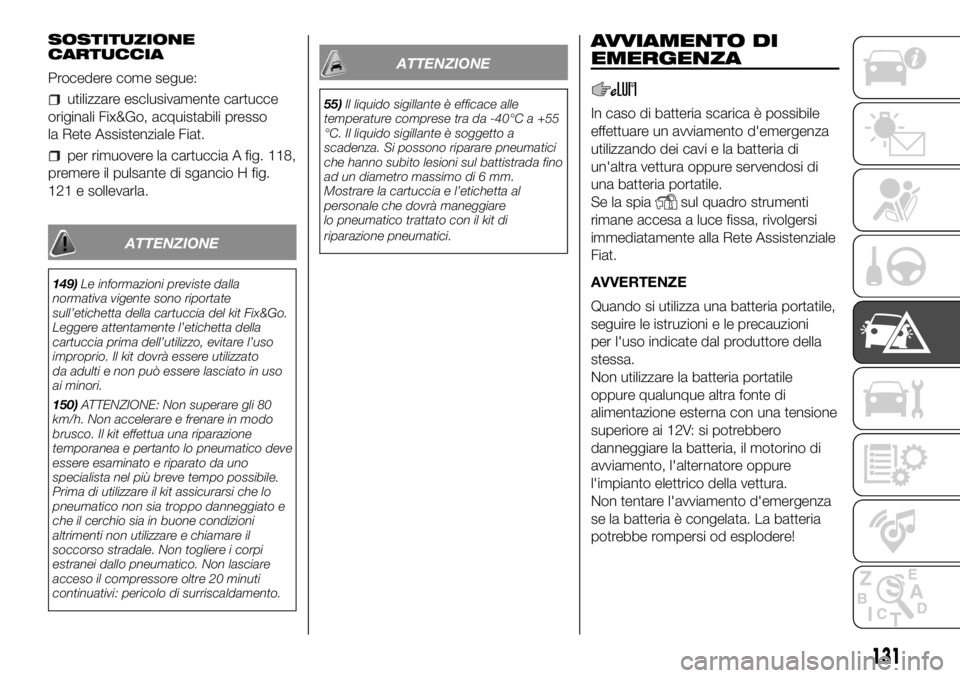

CARTUCCIA
Procedere come segue:
utilizzare esclusivamente cartucce
originali Fix&Go, acquistabili presso
la Rete Assistenziale Fiat.
per rimuovere la cartuccia A fig. 118,
premere il pulsante di sgancio H fig.
121 e sollevarla.
ATTENZIONE
149)Le informazioni previste dalla
normativa vigente sono riportate
sull’etichetta della cartuccia del kit Fix&Go.
Leggere attentamente l’etichetta della
cartuccia prima dell’utilizzo, evitare l’uso
improprio. Il kit dovrà essere utilizzato
da adulti e non può essere lasciato in uso
ai minori.
150)ATTENZIONE: Non superare gli 80
km/h. Non accelerare e frenare in modo
brusco. Il kit effettua una riparazione
temporanea e pertanto lo pneumatico deve
essere esaminato e riparato da uno
specialista nel più breve tempo possibile.
Prima di utilizzare il kit assicurarsi che lo
pneumatico non sia troppo danneggiato e
che il cerchio sia in buone condizioni
altrimenti non utilizzare e chiamare il
soccorso stradale. Non togliere i corpi
estranei dallo pneumatico. Non lasciare
acceso il compressore oltre 20 minuti
continuativi: pericolo di surriscaldamento.
ATTENZIONE
55)Il liquido sigillante è efficace alle
temperature comprese tra da -40°C a +55
°C. Il liquido sigillante è soggetto a
scadenza. Si possono riparare pneumatici
che hanno subito lesioni sul battistrada fino
ad un diametro massimo di 6 mm.
Mostrare la cartuccia e l’etichetta al
personale che dovrà maneggiare
lo pneumatico trattato con il kit di
riparazione pneumatici.
AVVIAMENTO DI
EMERGENZA
In caso di batteria scarica è possibile
effettuare un avviamento d'emergenza
utilizzando dei cavi e la batteria di
un'altra vettura oppure servendosi di
una batteria portatile.
Se la spia
sul quadro strumenti
rimane accesa a luce fissa, rivolgersi
immediatamente alla Rete Assistenziale
Fiat.
AVVERTENZE
Quando si utilizza una batteria portatile,
seguire le istruzioni e le precauzioni
per l'uso indicate dal produttore della
stessa.
Non utilizzare la batteria portatile
oppure qualunque altra fonte di
alimentazione esterna con una tensione
superiore ai 12V: si potrebbero
danneggiare la batteria, il motorino di
avviamento, l'alternatore oppure
l'impianto elettrico della vettura.
Non tentare l'avviamento d'emergenza
se la batteria è congelata. La batteria
potrebbe rompersi od esplodere!
131

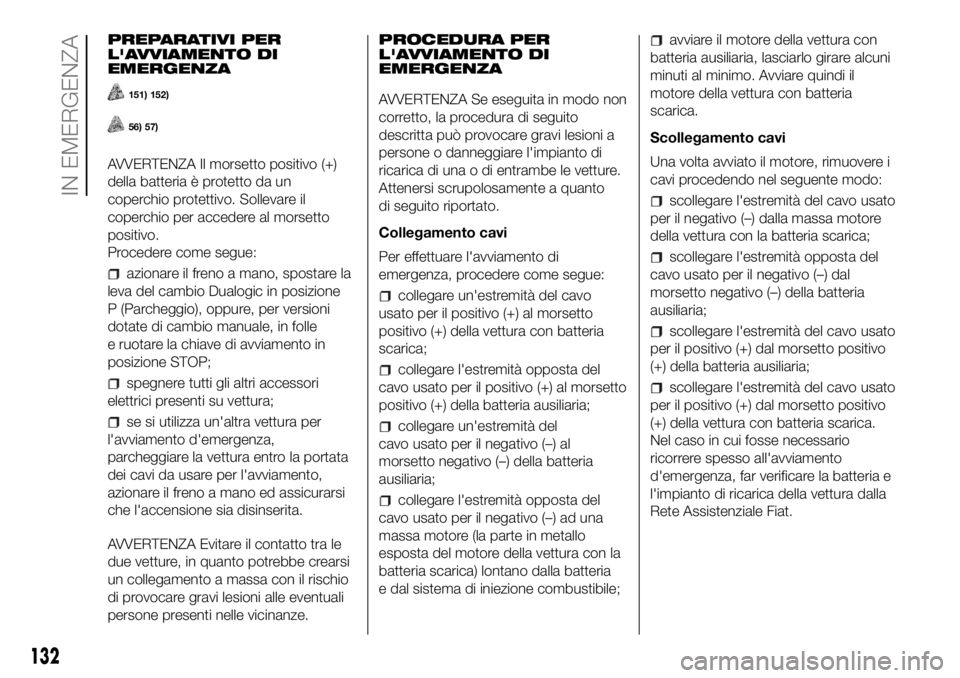

PREPARATIVI PER
L'AVVIAMENTO DI
EMERGENZA
151) 152)
56) 57)
AVVERTENZA Il morsetto positivo (+)
della batteria è protetto da un
coperchio protettivo. Sollevare il
coperchio per accedere al morsetto
positivo.
Procedere come segue:
azionare il freno a mano, spostare la
leva del cambio Dualogic in posizione
P (Parcheggio), oppure, per versioni
dotate di cambio manuale, in folle
e ruotare la chiave di avviamento in
posizione STOP;
spegnere tutti gli altri accessori
elettrici presenti su vettura;
se si utilizza un'altra vettura per
l'avviamento d'emergenza,
parcheggiare la vettura entro la portata
dei cavi da usare per l'avviamento,
azionare il freno a mano ed assicurarsi
che l'accensione sia disinserita.
AVVERTENZA Evitare il contatto tra le
due vetture, in quanto potrebbe crearsi
un collegamento a massa con il rischio
di provocare gravi lesioni alle eventuali
persone presenti nelle vicinanze.PROCEDURA PER
L'AVVIAMENTO DI
EMERGENZA
AVVERTENZA Se eseguita in modo non
corretto, la procedura di seguito
descritta può provocare gravi lesioni a
persone o danneggiare l'impianto di
ricarica di una o di entrambe le vetture.
Attenersi scrupolosamente a quanto
di seguito riportato.
Collegamento cavi
Per effettuare l'avviamento di
emergenza, procedere come segue:
collegare un'estremità del cavo
usato per il positivo (+) al morsetto
positivo (+) della vettura con batteria
scarica;
collegare l'estremità opposta del
cavo usato per il positivo (+) al morsetto
positivo (+) della batteria ausiliaria;
collegare un'estremità del
cavo usato per il negativo (–) al
morsetto negativo (–) della batteria
ausiliaria;
collegare l'estremità opposta del
cavo usato per il negativo (–) ad una
massa motore (la parte in metallo
esposta del motore della vettura con la
batteria scarica) lontano dalla batteria
e dal sistema di iniezione combustibile;
avviare il motore della vettura con
batteria ausiliaria, lasciarlo girare alcuni
minuti al minimo. Avviare quindi il
motore della vettura con batteria
scarica.
Scollegamento cavi
Una volta avviato il motore, rimuovere i
cavi procedendo nel seguente modo:
scollegare l'estremità del cavo usato
per il negativo (–) dalla massa motore
della vettura con la batteria scarica;
scollegare l'estremità opposta del
cavo usato per il negativo (–) dal
morsetto negativo (–) della batteria
ausiliaria;
scollegare l'estremità del cavo usato
per il positivo (+) dal morsetto positivo
(+) della batteria ausiliaria;
scollegare l'estremità del cavo usato
per il positivo (+) dal morsetto positivo
(+) della vettura con batteria scarica.
Nel caso in cui fosse necessario
ricorrere spesso all'avviamento
d'emergenza, far verificare la batteria e
l'impianto di ricarica della vettura dalla
Rete Assistenziale Fiat.
132
IN EMERGENZA

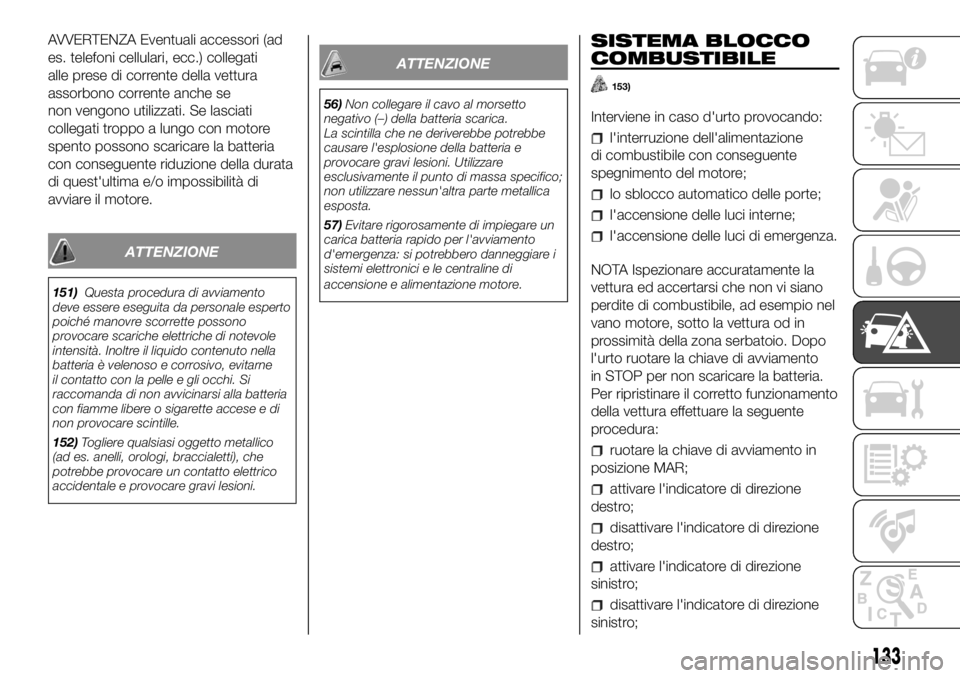

AVVERTENZA Eventuali accessori (ad
es. telefoni cellulari, ecc.) collegati
alle prese di corrente della vettura
assorbono corrente anche se
non vengono utilizzati. Se lasciati
collegati troppo a lungo con motore
spento possono scaricare la batteria
con conseguente riduzione della durata
di quest'ultima e/o impossibilità di
avviare il motore.
ATTENZIONE
151)Questa procedura di avviamento
deve essere eseguita da personale esperto
poiché manovre scorrette possono
provocare scariche elettriche di notevole
intensità. Inoltre il liquido contenuto nella
batteria è velenoso e corrosivo, evitarne
il contatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi alla batteria
con fiamme libere o sigarette accese e di
non provocare scintille.
152)Togliere qualsiasi oggetto metallico
(ad es. anelli, orologi, braccialetti), che
potrebbe provocare un contatto elettrico
accidentale e provocare gravi lesioni.
ATTENZIONE
56)Non collegare il cavo al morsetto
negativo (–) della batteria scarica.
La scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.
57)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
SISTEMA BLOCCO
COMBUSTIBILE
153)
Interviene in caso d'urto provocando:
l'interruzione dell'alimentazione
di combustibile con conseguente
spegnimento del motore;
lo sblocco automatico delle porte;
l'accensione delle luci interne;
l'accensione delle luci di emergenza.
NOTA Ispezionare accuratamente la
vettura ed accertarsi che non vi siano
perdite di combustibile, ad esempio nel
vano motore, sotto la vettura od in
prossimità della zona serbatoio. Dopo
l'urto ruotare la chiave di avviamento
in STOP per non scaricare la batteria.
Per ripristinare il corretto funzionamento
della vettura effettuare la seguente
procedura:
ruotare la chiave di avviamento in
posizione MAR;
attivare l'indicatore di direzione
destro;
disattivare l'indicatore di direzione
destro;
attivare l'indicatore di direzione
sinistro;
disattivare l'indicatore di direzione
sinistro;
133

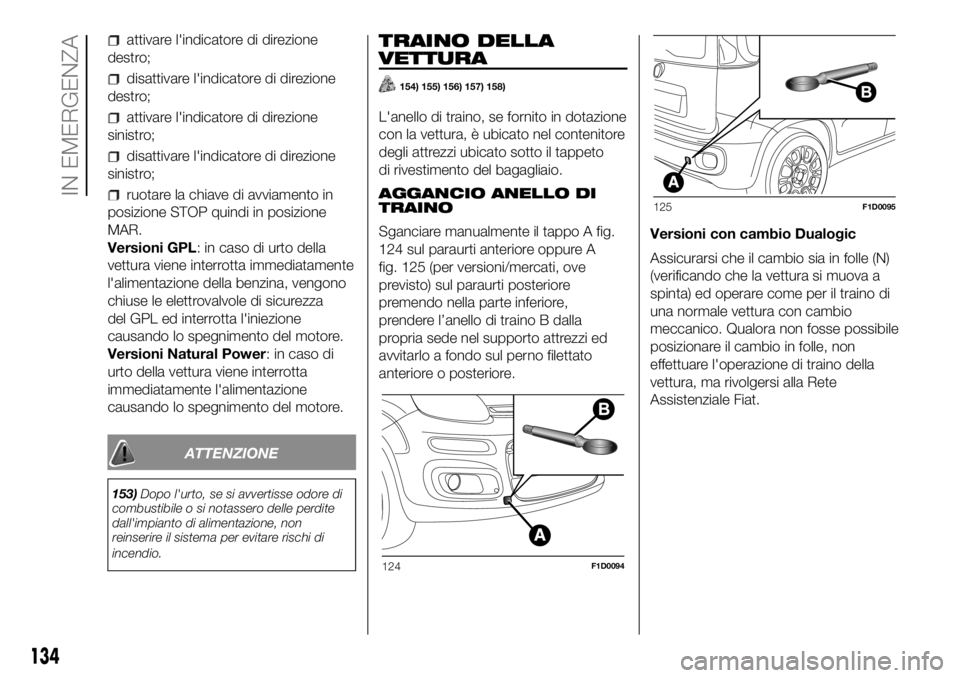

attivare l'indicatore di direzione
destro;
disattivare l'indicatore di direzione
destro;
attivare l'indicatore di direzione
sinistro;
disattivare l'indicatore di direzione
sinistro;
ruotare la chiave di avviamento in
posizione STOP quindi in posizione
MAR.
Versioni GPL: in caso di urto della
vettura viene interrotta immediatamente
l'alimentazione della benzina, vengono
chiuse le elettrovalvole di sicurezza
del GPL ed interrotta l'iniezione
causando lo spegnimento del motore.
Versioni Natural Power: in caso di
urto della vettura viene interrotta
immediatamente l'alimentazione
causando lo spegnimento del motore.
ATTENZIONE
153)Dopo l'urto, se si avvertisse odore di
combustibile o si notassero delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
TRAINO DELLA
VETTURA
154) 155) 156) 157) 158)
L'anello di traino, se fornito in dotazione
con la vettura, è ubicato nel contenitore
degli attrezzi ubicato sotto il tappeto
di rivestimento del bagagliaio.
AGGANCIO ANELLO DI
TRAINO
Sganciare manualmente il tappo A fig.
124 sul paraurti anteriore oppure A
fig. 125 (per versioni/mercati, ove
previsto) sul paraurti posteriore
premendo nella parte inferiore,
prendere l’anello di traino B dalla
propria sede nel supporto attrezzi ed
avvitarlo a fondo sul perno filettato
anteriore o posteriore.Versioni con cambio Dualogic
Assicurarsi che il cambio sia in folle (N)
(verificando che la vettura si muova a
spinta) ed operare come per il traino di
una normale vettura con cambio
meccanico. Qualora non fosse possibile
posizionare il cambio in folle, non
effettuare l'operazione di traino della
vettura, ma rivolgersi alla Rete
Assistenziale Fiat.
124F1D0094
125F1D0095
134
IN EMERGENZA

Versioni Panda Cross 4x4 e Panda
4x4
La vettura può essere trainata
solamente in uno dei seguenti modi
(sempre e solo con motore spento,
cambio in folle e senza freno a mano
inserito):
con tutte le ruote sul fondo stradale;
con le ruote anteriori (o posteriori)
sollevate o appoggiate sul mezzo
di soccorso e quelle posteriori (o
anteriori) appoggiate su apposito
carrellino;
caricata sul pianale del mezzo di
soccorso con tutte le ruote sul pianale.
AVVERTENZA Sulle versioni Cross,
quando sono presenti i ganci A fig. 126,
questi possono essere usati per il
traino della vettura in caso di
emergenza.
ATTENZIONE
154)Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.
155)Prima di avvitare l’anello pulire
accuratamente la sede filettata. Prima di
iniziare il traino accertarsi inoltre di aver
avvitato a fondo l’anello nella relativa sede.
156)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettrico per frenare è
necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un
maggior sforzo sul volante. Non utilizzare
cavi flessibili per effettuare il traino, evitare
gli strappi. Durante le operazioni di traino
verificare che il fissaggio del giunto alla
vettura non danneggi i componenti a
contatto. Nel trainare la vettura, è
obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada. Durante il traino
della vettura non avviare il motore.157)I ganci traino anteriore e posteriore
(per versioni/mercati, ove previsto) devono
essere utilizzati unicamente per operazioni
di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme
al codice della strada (barra rigida),
movimentazione vettura sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON
DEVONO essere utilizzati per operazioni di
recupero vettura al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
158)Non utilizzare i ganci traino per
l'ancoraggio della vettura su nave.
126F1D0120
135

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................137
RICARICA DELLA BATTERIA ..........147
VANO MOTORE ..............................149
TERGICRISTALLO /
TERGILUNOTTO .............................154
SOLLEVAMENTO DELLA
VETTURA ........................................155
RUOTE E PNEUMATICI ...................155
CARROZZERIA ...............................156
INTERNI ..........................................157
136
MANUTENZIONE E CURA

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione a cadenze chilometriche
e/o temporali prestabilite, come
descritto nel Piano di Manutenzione
Programmata.
Per garantire lo stato ottimale di
efficienza della vettura, nelle pagine
precedenti al Piano di Manutenzione
Programmata vengono elencati alcuni
controlli periodici aggiuntivi, da
effettuarsi più frequentemente rispetto
alla normale cadenza dei tagliandi.
Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Fiat a tempi
prefissati. Se durante l’effettuazione di
ciascun intervento, oltre alle operazioni
previste, si dovesse presentare la
necessità di ulteriori sostituzioni
o riparazioni, queste potranno venire
eseguite solo con il Suo esplicito
accordo. Utilizzando frequentemente la
vettura per il traino di rimorchi, ridurre
l’intervallo tra una manutenzione
programmata e l’altra.AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia. Si
consiglia di segnalare alla Rete
Assistenziale Fiat eventuali piccole
anomalie di funzionamento, senza
attendere l'esecuzione del successivo
tagliando.
CONTROLLI PERIODICI
Ogni1.000km oppure prima di lunghi
viaggi controllare ed eventualmente
ripristinare: livello liquido raffreddamento
motore; livello liquido freni; livello liquido
lavacristallo; pressione e condizione
degli pneumatici; funzionamento
impianto di illuminazione (fari, indicatori
di direzione, emergenza, ecc.);
funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Ogni3.000km controllare ed
eventualmente ripristinare: livello olio
motore.
Per vetture con motorizzazione 0.9
TwinAir: ogni3.000km controllare
ed eventualmente ripristinare il livello
massimo olio motore.UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso di utilizzo della vettura in una
delle seguenti condizioni: traino di
rimorchio o roulotte; strade polverose;
tragitti brevi (meno di 7-8 km) e ripetuti
e con temperatura esterna sotto zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità od in caso di lunga
inattività è necessario effettuare
le seguenti verifiche più frequentemente
di quanto indicato nel Piano di
Manutenzione Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
laterali, serrature cofano motore
e baule, pulizia e lubrificazione
leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/manicotti/
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio / filtro antipolline
/ filtro aria.
137

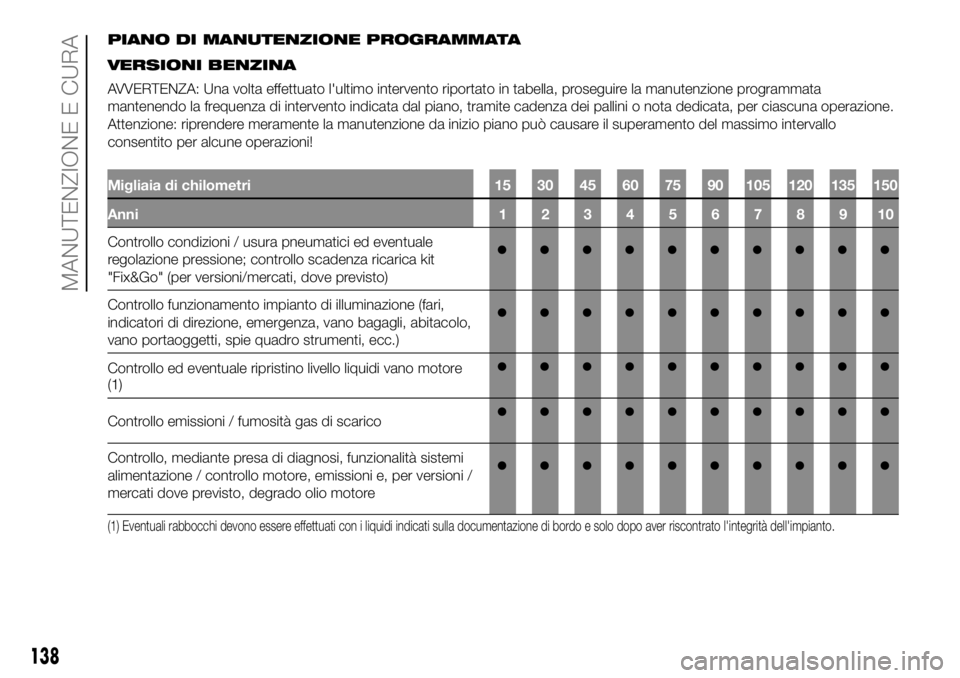

PIANO DI MANUTENZIONE PROGRAMMATA.
VERSIONI BENZINA
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni / usura pneumatici ed eventuale
regolazione pressione; controllo scadenza ricarica kit
"Fix&Go" (per versioni/mercati, dove previsto)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano motore
(1)
Controllo emissioni / fumosità gas di scarico
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione / controllo motore, emissioni e, per versioni /
mercati dove previsto, degrado olio motore
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
138
MANUTENZIONE E CURA
