FIAT PANDA 2018 Libretto Uso Manutenzione (in Italian)

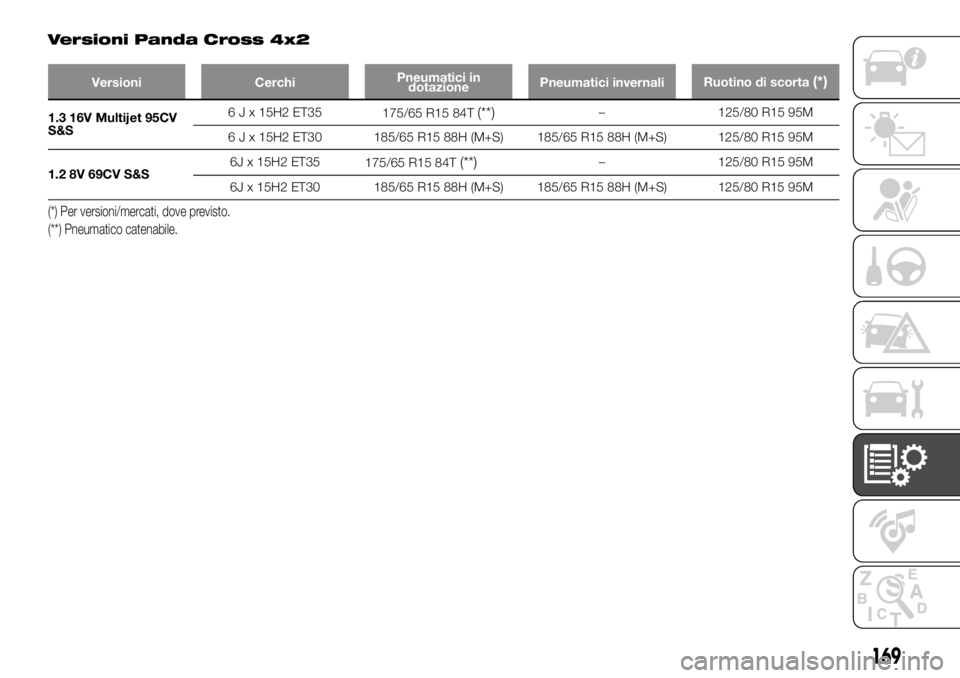

Versioni Panda Cross 4x2
Versioni CerchiPneumatici in
dotazionePneumatici invernaliRuotino di scorta(*)
1.3 16V Multijet 95CV
S&S6 J x 15H2 ET35
175/65 R15 84T(**)– 125/80 R15 95M
6 J x 15H2 ET30 185/65 R15 88H (M+S) 185/65 R15 88H (M+S) 125/80 R15 95M
1.2 8V 69CV S&S6J x 15H2 ET35
175/65 R15 84T
(**)– 125/80 R15 95M
6J x 15H2 ET30 185/65 R15 88H (M+S) 185/65 R15 88H (M+S) 125/80 R15 95M
(*) Per versioni/mercati, dove previsto.
(**) Pneumatico catenabile.
169

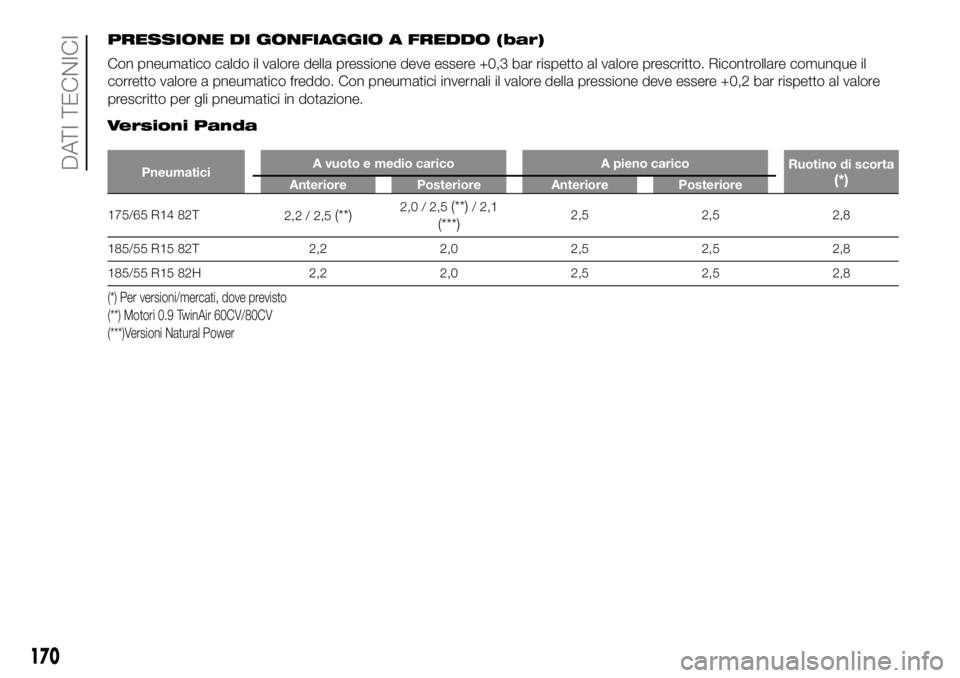

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo. Con pneumatici invernali il valore della pressione deve essere +0,2 bar rispetto al valore
prescritto per gli pneumatici in dotazione.
Versioni Panda
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di scorta(*)Anteriore Posteriore Anteriore Posteriore
175/65 R14 82T
2,2 / 2,5(**)2,0 / 2,5(**)/ 2,1
(***)2,5 2,5 2,8
185/55 R15 82T 2,2 2,0 2,5 2,5 2,8
185/55 R15 82H 2,2 2,0 2,5 2,5 2,8
(*) Per versioni/mercati, dove previsto
(**) Motori 0.9 TwinAir 60CV/80CV
(***)Versioni Natural Power
170
DATI TECNICI

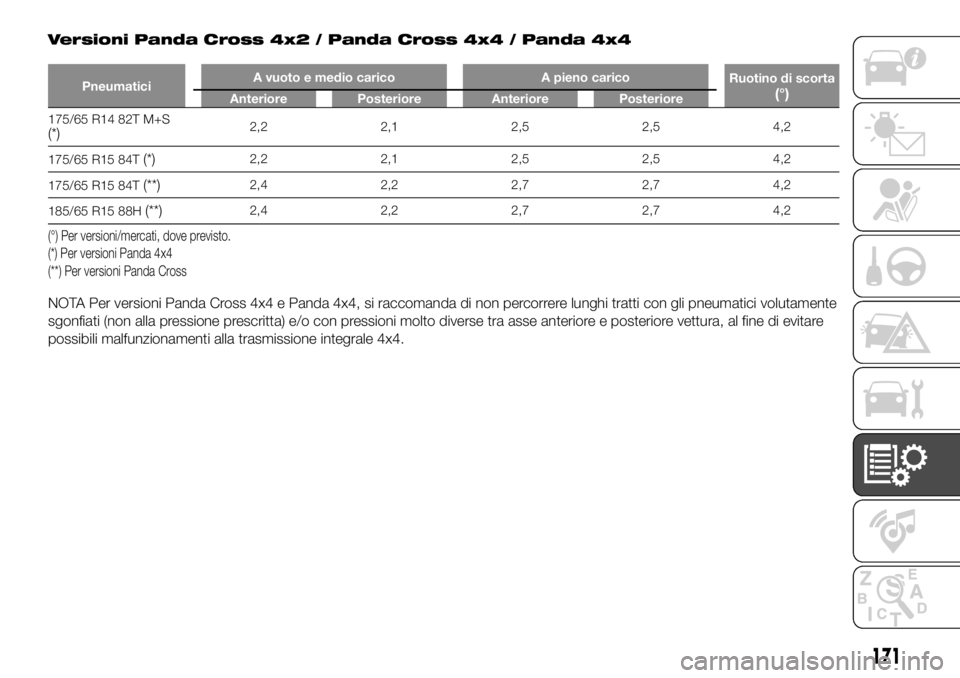

Versioni Panda Cross 4x2 / Panda Cross 4x4 / Panda 4x4
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di scorta(°)Anteriore Posteriore Anteriore Posteriore
175/65 R14 82T M+S(*)2,2 2,1 2,5 2,5 4,2
175/65 R15 84T
(*)2,2 2,1 2,5 2,5 4,2
175/65 R15 84T
(**)2,4 2,2 2,7 2,7 4,2
185/65 R15 88H
(**)2,4 2,2 2,7 2,7 4,2
(°) Per versioni/mercati, dove previsto.
(*) Per versioni Panda 4x4
(**) Per versioni Panda Cross
NOTA Per versioni Panda Cross 4x4 e Panda 4x4, si raccomanda di non percorrere lunghi tratti con gli pneumatici volutamente
sgonfiati (non alla pressione prescritta) e/o con pressioni molto diverse tra asse anteriore e posteriore vettura, al fine di evitare
possibili malfunzionamenti alla trasmissione integrale 4x4.
171

.

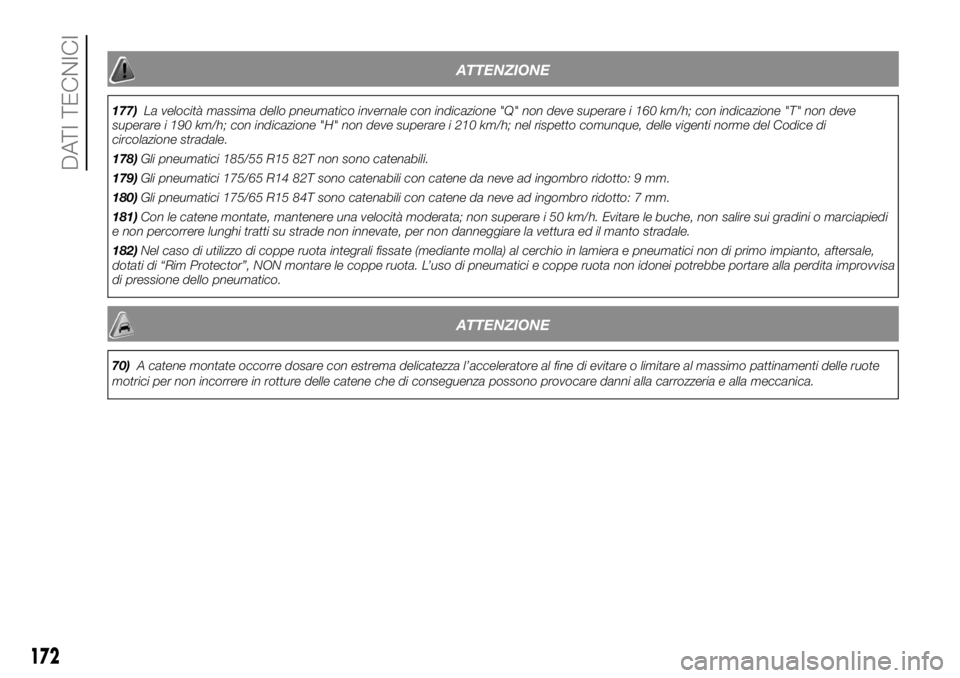

ATTENZIONE
177)La velocità massima dello pneumatico invernale con indicazione "Q" non deve superare i 160 km/h; con indicazione "T" non deve
superare i 190 km/h; con indicazione "H" non deve superare i 210 km/h; nel rispetto comunque, delle vigenti norme del Codice di
circolazione stradale.
178)Gli pneumatici 185/55 R15 82T non sono catenabili.
179)Gli pneumatici 175/65 R14 82T sono catenabili con catene da neve ad ingombro ridotto: 9 mm.
180)Gli pneumatici 175/65 R15 84T sono catenabili con catene da neve ad ingombro ridotto: 7 mm.
181)Con le catene montate, mantenere una velocità moderata; non superare i 50 km/h. Evitare le buche, non salire sui gradini o marciapiedi
e non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto stradale.
182)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto, aftersale,
dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.
ATTENZIONE
70)A catene montate occorre dosare con estrema delicatezza l’acceleratore al fine di evitare o limitare al massimo pattinamenti delle ruote
motrici per non incorrere in rotture delle catene che di conseguenza possono provocare danni alla carrozzeria e alla meccanica.
172
DATI TECNICI

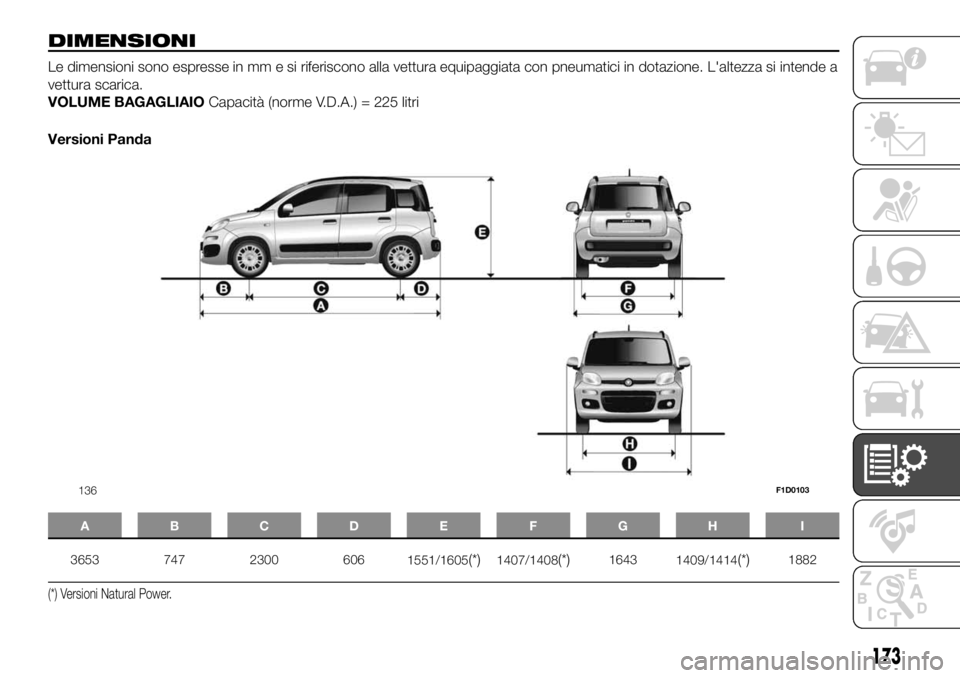

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità (norme V.D.A.) = 225 litri
Versioni Panda
ABCDE FGH I
3653 747 2300 606
1551/1605(*)1407/1408(*)1643
1409/1414(*)1882
(*) Versioni Natural Power.
136F1D0103
173

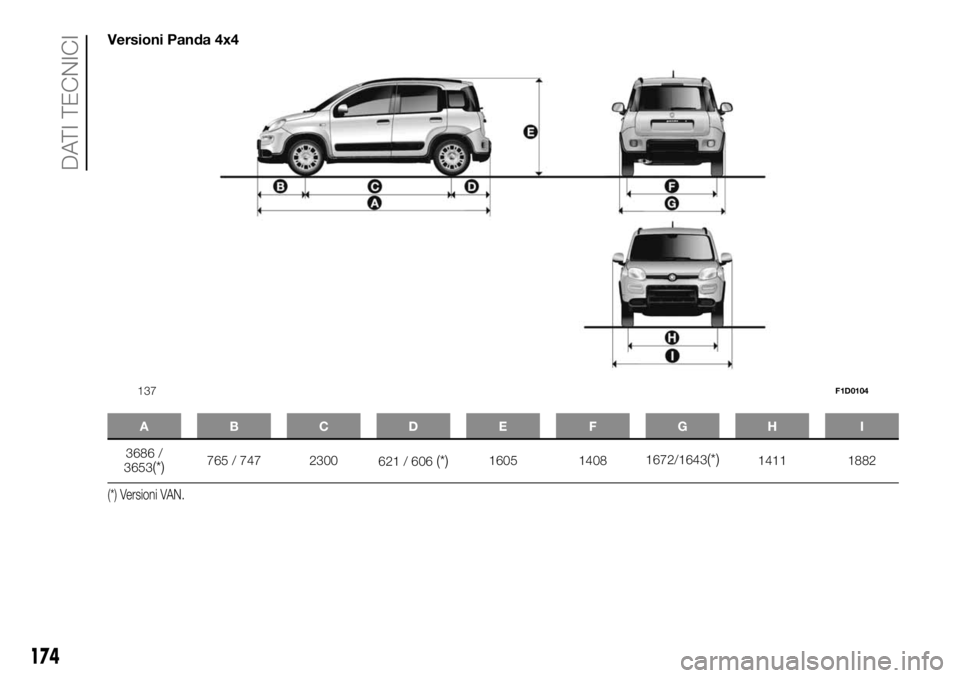

Versioni Panda 4x4
ABCDE FGH I
3686 /
3653(*)765 / 747 2300
621 / 606(*)1605 14081672/1643(*)1411 1882
(*) Versioni VAN.
137F1D0104
174
DATI TECNICI

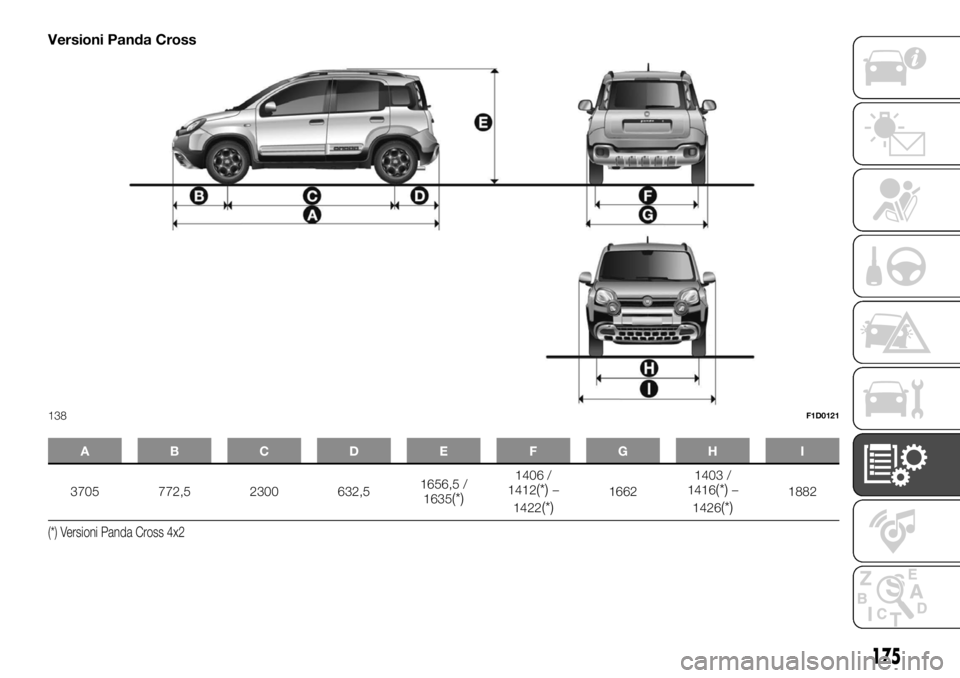

Versioni Panda Cross
ABCDE FGH I
3705 772,5 2300 632,51656,5 /
1635(*)
1406 /
1412(*)–
1422
(*)16621403 /
1416(*)–
1426
(*)1882
(*) Versioni Panda Cross 4x2
138F1D0121
175

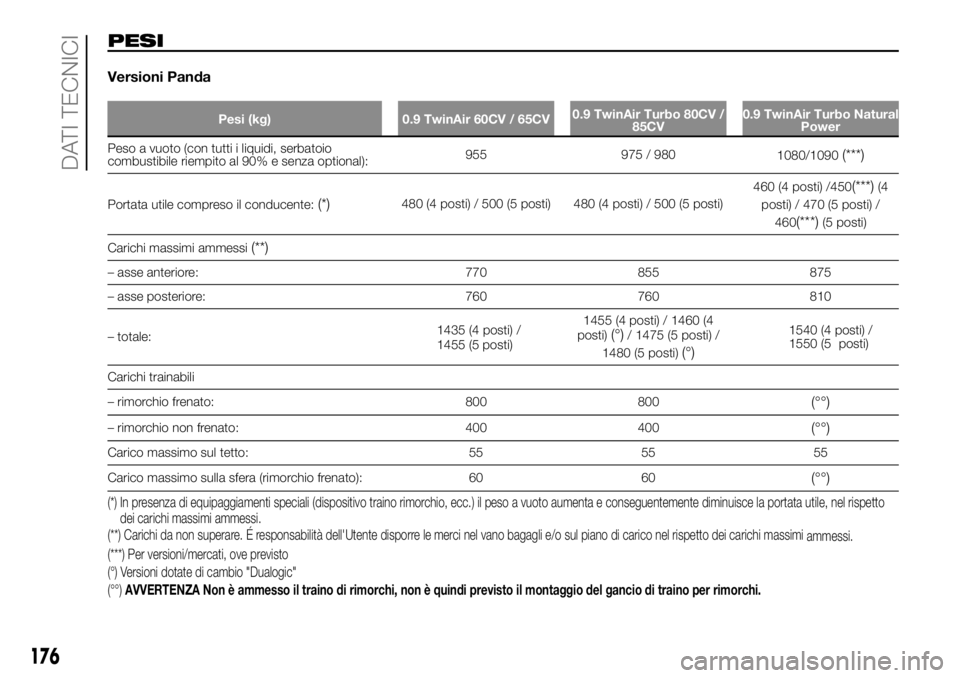

PESI
Versioni Panda
Pesi (kg) 0.9 TwinAir 60CV / 65CV0.9 TwinAir Turbo 80CV /
85CV0.9 TwinAir Turbo Natural
Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):955 975 / 980
1080/1090(***)
Portata utile compreso il conducente:(*)480 (4 posti) / 500 (5 posti) 480 (4 posti) / 500 (5 posti)460 (4 posti) /450
(***)(4
posti) / 470 (5 posti) /
460
(***)(5 posti)
Carichi massimi ammessi
(**)
– asse anteriore: 770 855 875
– asse posteriore: 760 760 810
– totale:1435 (4 posti) /
1455 (5posti)1455 (4 posti) / 1460 (4
posti)
(°)/ 1475 (5 posti) /
1480 (5 posti)
(°)
1540 (4 posti) /
1550 (5posti)
Carichi trainabili
– rimorchio frenato: 800 800
(°°)
– rimorchio non frenato: 400 400(°°)
Carico massimo sul tetto: 55 55 55
Carico massimo sulla sfera (rimorchio frenato): 60 60
(°°)
(***) Per versioni/mercati, ove previsto (*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
(°) Versioni dotate di cambio "Dualogic"
(°°)AVVERTENZA Non è ammesso il traino di rimorchi, non è quindi previsto il montaggio del gancio di traino per rimorchi.
176

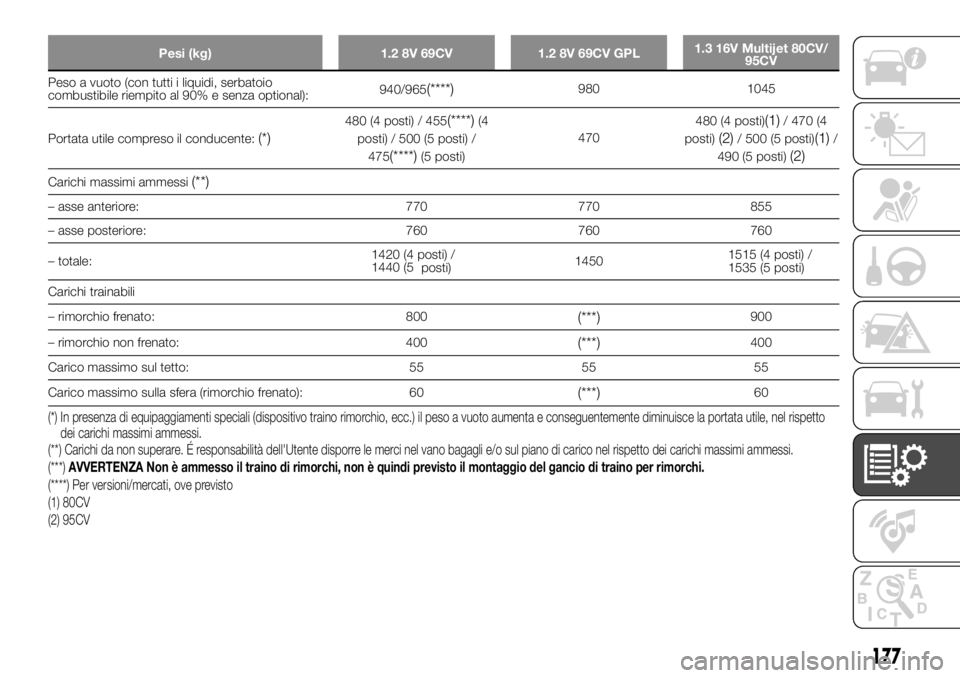

DATI TECNICI

Pesi (kg) 1.2 8V 69CV 1.2 8V 69CV GPL1.3 16V Multijet 80CV/
95CV
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):940/965(****)980 1045
Portata utile compreso il conducente:
(*)
480 (4 posti) / 455(****)(4
posti) / 500 (5 posti) /
475
(****)(5 posti)470480 (4 posti)
(1)/ 470 (4
posti)
(2)/ 500 (5 posti)(1)/
490 (5 posti)
(2)
Carichi massimi ammessi(**)
– asse anteriore: 770 770 855
– asse posteriore: 760 760 760
– totale:1420 (4 posti) /
1440 (5
posti)14501515 (4 posti) /
1535 (5posti)
Carichi trainabili
– rimorchio frenato: 800
(***)900
– rimorchio non frenato: 400
(***)400
Carico massimo sul tetto: 55 55 55
Carico massimo sulla sfera (rimorchio frenato): 60
(***)60
(****) Per versioni/mercati, ove previsto (*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(1) 80CV
(2) 95CV (**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
(***)AVVERTENZA Non è ammesso il traino di rimorchi, non è quindi previsto il montaggio del gancio di traino per rimorchi.
177

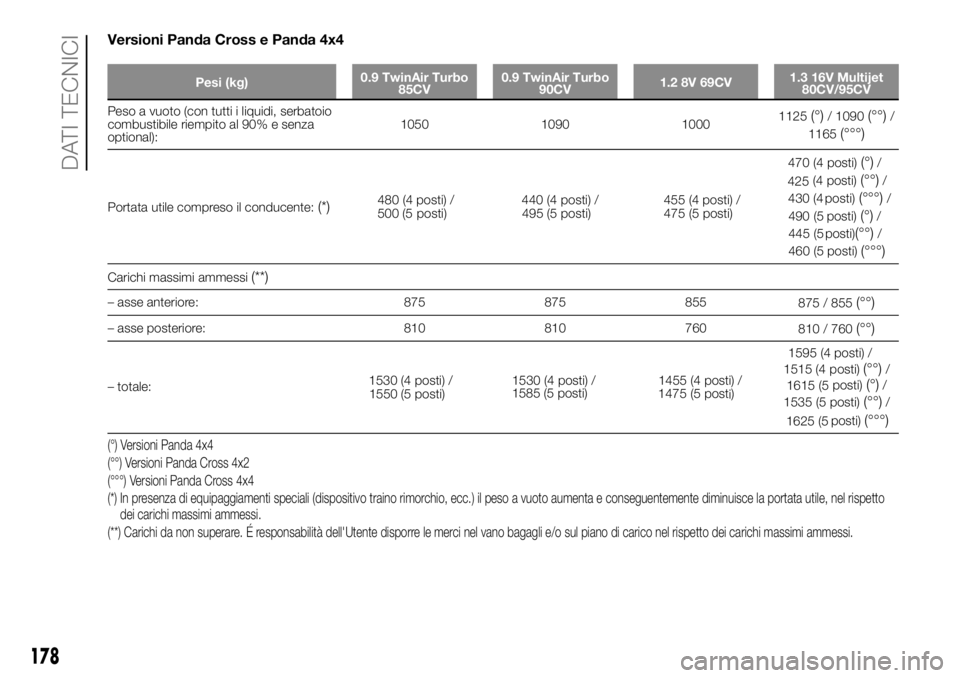

Versioni Panda Cross e Panda 4x4
Pesi (kg)0.9 TwinAir Turbo
85CV0.9 TwinAir Turbo
90CV1.2 8V 69CV1.3 16V Multijet
80CV/95CV
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional):1050 1090 10001125(°)/ 1090(°°)/
1165
(°°°)
Portata utile compreso il conducente:(*)480 (4 posti) /
500 (5posti)440 (4 posti) /
495 (5
posti)455 (4 posti) /
475 (5
posti)470 (4 posti)
(°)/
425(4 posti)
(°°)/
430 (4
posti)
(°°°)/
490 (5
posti)
(°)/
445 (5
posti)
(°°)/
460 (5
posti)
(°°°)
Carichi massimi ammessi(**)
– asse anteriore: 875 875 855
875 / 855(°°)
– asse posteriore: 810 810 760
810 / 760(°°)
– totale:1530 (4 posti) /
1550(5 posti)1530 (4 posti) /
1585(5 posti)1455 (4 posti) /
1475
(5 post
i)1595 (4 posti) /
1515(4 posti)
(°°)/
1615 (5posti)(°)/
1535 (5posti)
(°°)/
1625 (5posti)
(°°°)
(°) Versioni Panda 4x4
(°°) Versioni Panda Cross 4x2
(°°°) Versioni Panda Cross 4x4
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
