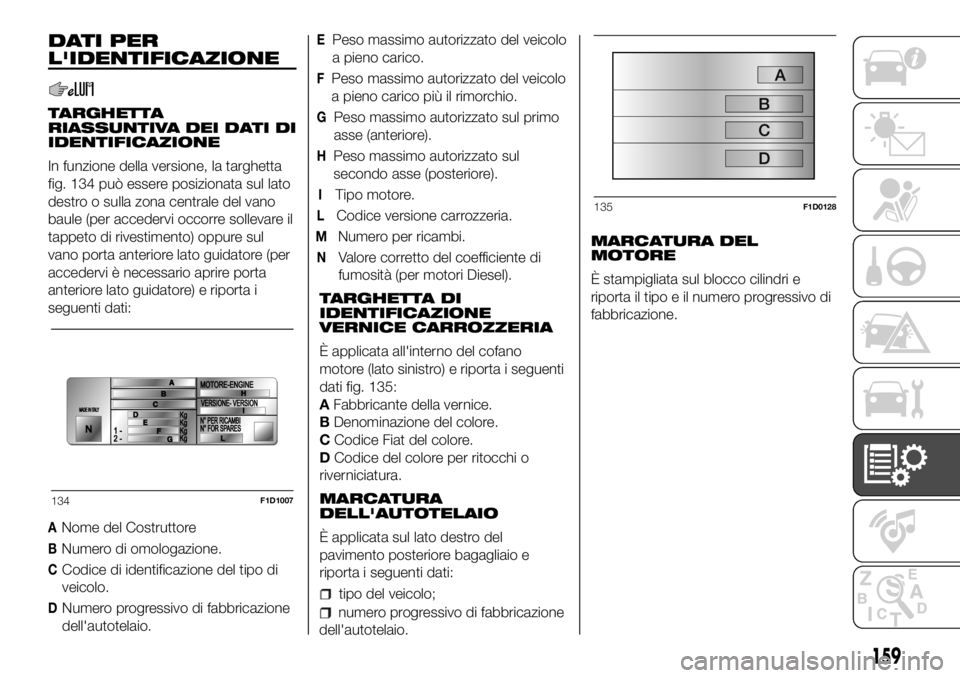

DATI PER
L'IDENTIFICAZIONE
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
In funzione della versione, la targhetta
fig. 134 può essere posizionata sul lato
destro o sulla zona centrale del vano
baule (per accedervi occorre sollevare il
tappeto di rivestimento) oppure sul
vano porta anteriore lato guidatore (per
accedervi è necessario aprire porta
anteriore lato guidatore) e riporta i
seguenti dati:
ANome del Costruttore
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di
fumosità (per motori Diesel).
TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata all'interno del cofano
motore (lato sinistro) e riporta i seguenti
dati fig. 135:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o
riverniciatura.
MARCATURA
DELL'AUTOTELAIO
È applicata sul lato destro del
pavimento posteriore bagagliaio e
riporta i seguenti dati:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
134F1D1007
135F1D0128
159

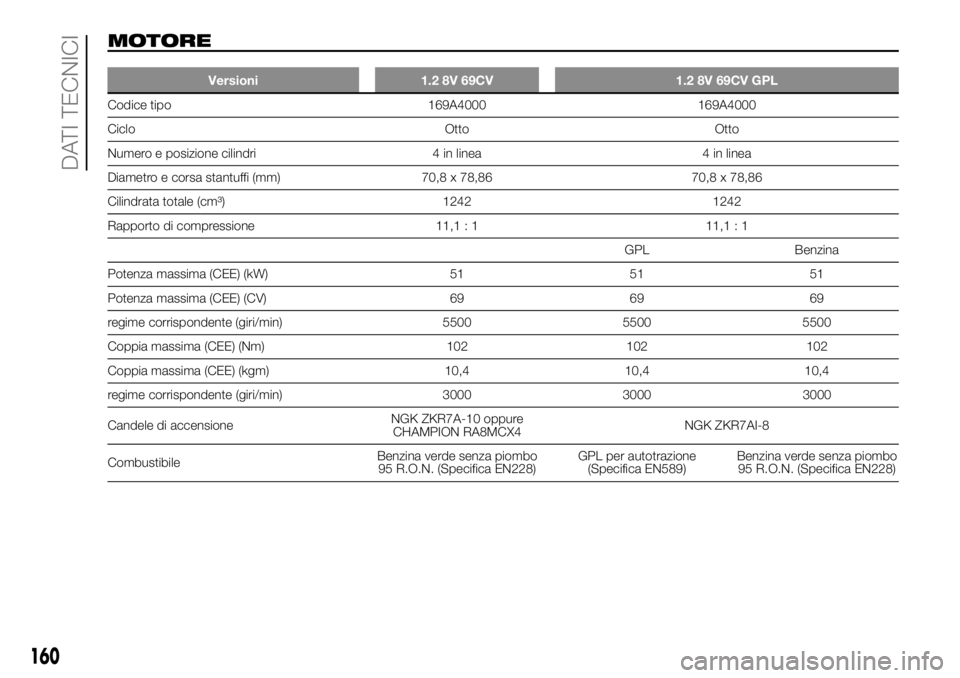

MOTORE
Versioni 1.2 8V 69CV 1.2 8V 69CV GPL
Codice tipo 169A4000 169A4000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 70,8 x 78,86 70,8 x 78,86
Cilindrata totale (cm³) 1242 1242
Rapporto di compressione 11,1 : 1 11,1 : 1
GPL Benzina
Potenza massima (CEE) (kW) 51 51 51
Potenza massima (CEE) (CV) 69 69 69
regime corrispondente (giri/min) 5500 5500 5500
Coppia massima (CEE) (Nm) 102 102 102
Coppia massima (CEE) (kgm) 10,4 10,4 10,4
regime corrispondente (giri/min) 3000 3000 3000
Candele di accensioneNGK ZKR7A-10 oppure
CHAMPION RA8MCX4NGK ZKR7AI-8
CombustibileBenzina verde senza piombo
95 R.O.N. (Specifica EN228)GPL per autotrazione
(Specifica EN589)Benzina verde senza piombo
95 R.O.N. (Specifica EN228)
160
DATI TECNICI

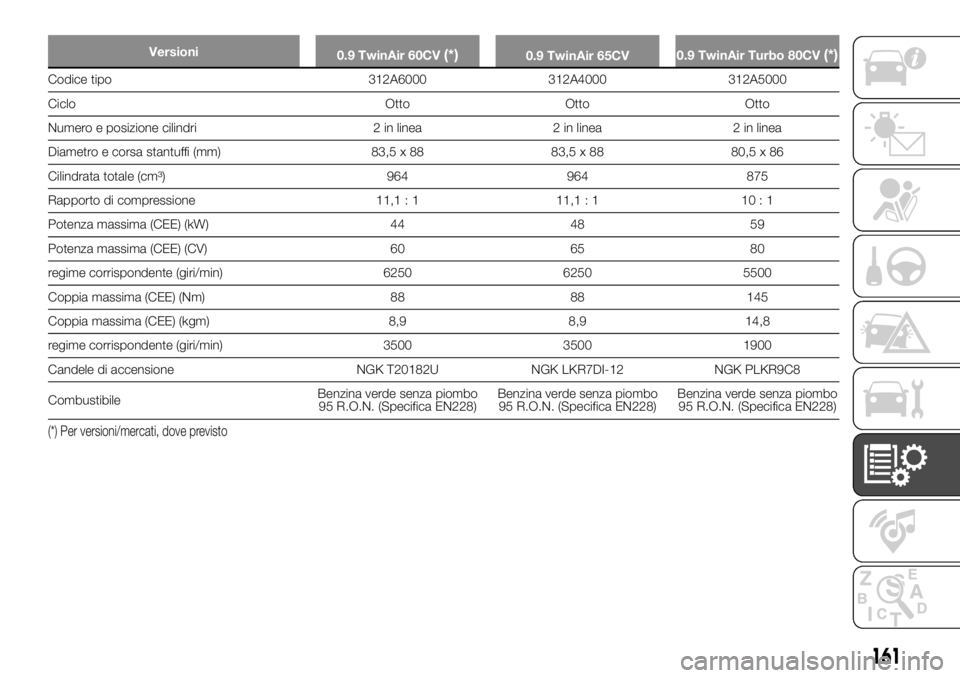

Versioni
0.9 TwinAir 60CV(*)0.9 TwinAir 65CV0.9 TwinAir Turbo 80CV(*)
Codice tipo 312A6000 312A4000 312A5000
Ciclo Otto Otto Otto
Numero e posizione cilindri 2 in linea 2 in linea 2 in linea
Diametro e corsa stantuffi (mm) 83,5 x 88 83,5 x 88 80,5 x 86
Cilindrata totale (cm³) 964 964 875
Rapporto di compressione 11,1 : 1 11,1 : 1 10 : 1
Potenza massima (CEE) (kW) 44 48 59
Potenza massima (CEE) (CV) 60 65 80
regime corrispondente (giri/min) 6250 6250 5500
Coppia massima (CEE) (Nm) 88 88 145
Coppia massima (CEE) (kgm) 8,9 8,9 14,8
regime corrispondente (giri/min) 3500 3500 1900
Candele di accensione NGK T20182U NGK LKR7DI-12 NGK PLKR9C8
CombustibileBenzina verde senza piombo
95 R.O.N. (Specifica EN228)Benzina verde senza piombo
95 R.O.N. (Specifica EN228)Benzina verde senza piombo
95 R.O.N. (Specifica EN228)
(*) Per versioni/mercati, dove previsto
161

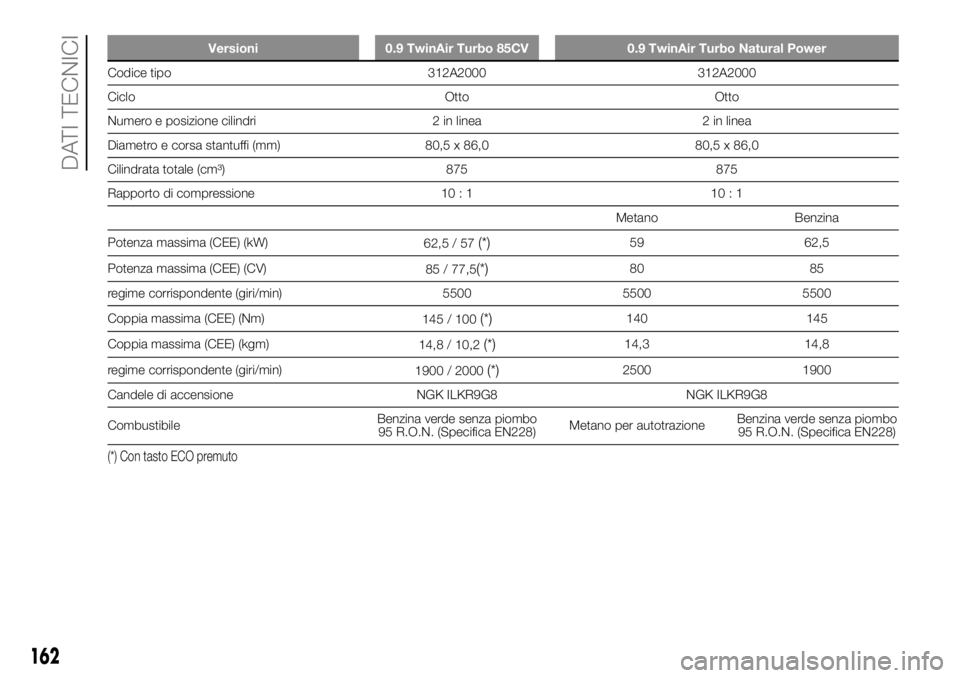

Versioni 0.9 TwinAir Turbo 85CV 0.9 TwinAir Turbo Natural Power
Codice tipo 312A2000 312A2000
Ciclo Otto Otto
Numero e posizione cilindri 2 in linea 2 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86,0 80,5 x 86,0
Cilindrata totale (cm³) 875 875
Rapporto di compressione 10 : 1 10 : 1
Metano Benzina
Potenza massima (CEE) (kW)
62,5 / 57
(*)59 62,5
Potenza massima (CEE) (CV)
85 / 77,5
(*)80 85
regime corrispondente (giri/min) 5500 5500 5500
Coppia massima (CEE) (Nm)
145 / 100
(*)140 145
Coppia massima (CEE) (kgm)
14,8 / 10,2
(*)14,3 14,8
regime corrispondente (giri/min)
1900 / 2000
(*)2500 1900
Candele di accensione NGK ILKR9G8 NGK ILKR9G8
CombustibileBenzina verde senza piombo
95 R.O.N. (Specifica EN228)Metano per autotrazioneBenzina verde senza piombo
95 R.O.N. (Specifica EN228)
(*) Con tasto ECO premuto
162
DATI TECNICI

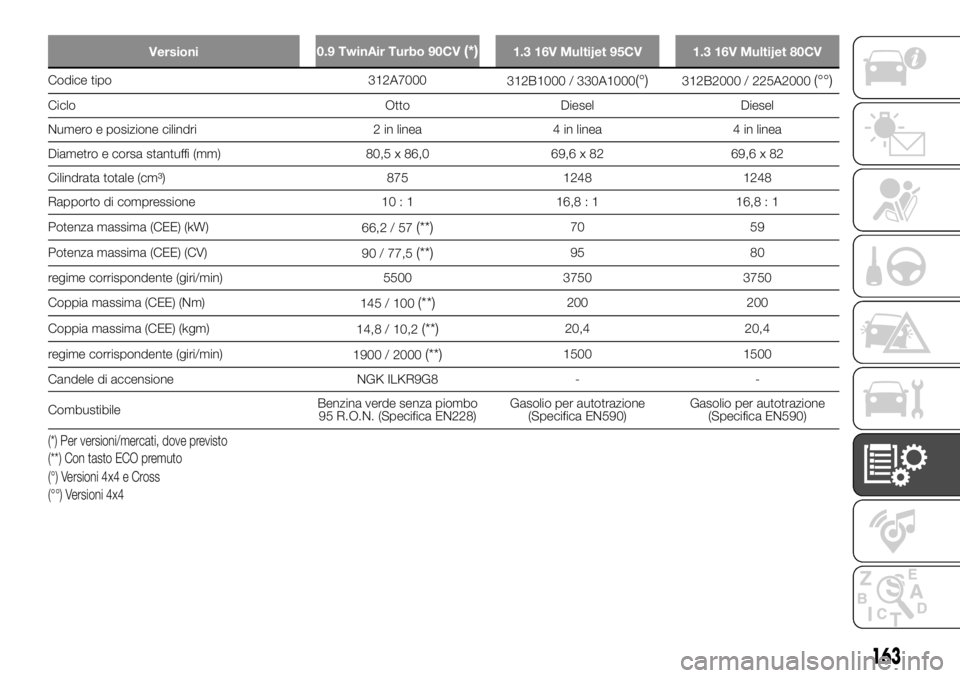

Versioni0.9 TwinAir Turbo 90CV(*)1.3 16V Multijet 95CV 1.3 16V Multijet 80CV
Codice tipo 312A7000
312B1000 / 330A1000(°)312B2000 / 225A2000(°°)
Ciclo Otto Diesel Diesel
Numero e posizione cilindri 2 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86,0 69,6 x 82 69,6 x 82
Cilindrata totale (cm³) 875 1248 1248
Rapporto di compressione 10 : 1 16,8 : 1 16,8 : 1
Potenza massima (CEE) (kW)
66,2 / 57
(**)70 59
Potenza massima (CEE) (CV)
90 / 77,5
(**)95 80
regime corrispondente (giri/min) 5500 3750 3750
Coppia massima (CEE) (Nm)
145 / 100
(**)200 200
Coppia massima (CEE) (kgm)
14,8 / 10,2
(**)20,4 20,4
regime corrispondente (giri/min)
1900 / 2000
(**)1500 1500
Candele di accensione NGK ILKR9G8 - -
CombustibileBenzina verde senza piombo
95 R.O.N. (Specifica EN228)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Per versioni/mercati, dove previsto
(°) Versioni 4x4 e Cross
(°°) Versioni 4x4 (**) Con tasto ECO premuto
163

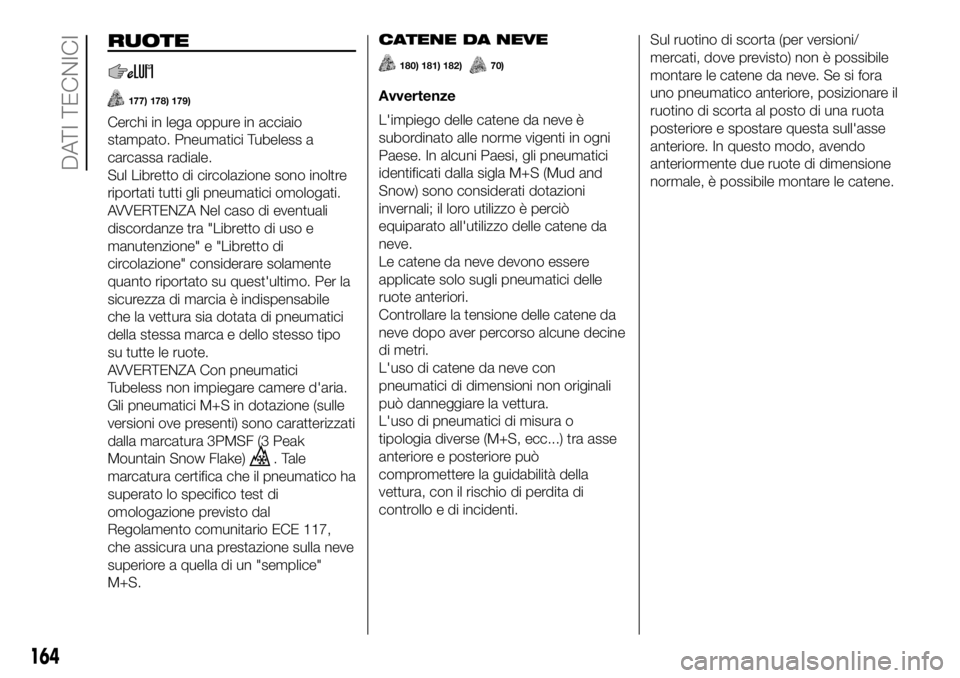

RUOTE
177) 178) 179)
Cerchi in lega oppure in acciaio
stampato. Pneumatici Tubeless a
carcassa radiale.
Sul Libretto di circolazione sono inoltre
riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" considerare solamente
quanto riportato su quest'ultimo. Per la
sicurezza di marcia è indispensabile
che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo
su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
Gli pneumatici M+S in dotazione (sulle
versioni ove presenti) sono caratterizzati
dalla marcatura 3PMSF (3 Peak
Mountain Snow Flake)
. Tale
marcatura certifica che il pneumatico ha
superato lo specifico test di
omologazione previsto dal
Regolamento comunitario ECE 117,
che assicura una prestazione sulla neve
superiore a quella di un "semplice"
M+S.CATENE DA NEVE
180) 181) 182)70)
Avvertenze
L'impiego delle catene da neve è
subordinato alle norme vigenti in ogni
Paese. In alcuni Paesi, gli pneumatici
identificati dalla sigla M+S (Mud and
Snow) sono considerati dotazioni
invernali; il loro utilizzo è perciò
equiparato all'utilizzo delle catene da
neve.
Le catene da neve devono essere
applicate solo sugli pneumatici delle
ruote anteriori.
Controllare la tensione delle catene da
neve dopo aver percorso alcune decine
di metri.
L'uso di catene da neve con
pneumatici di dimensioni non originali
può danneggiare la vettura.
L'uso di pneumatici di misura o
tipologia diverse (M+S, ecc...) tra asse
anteriore e posteriore può
compromettere la guidabilità della
vettura, con il rischio di perdita di
controllo e di incidenti.Sul ruotino di scorta (per versioni/
mercati, dove previsto) non è possibile
montare le catene da neve. Se si fora
uno pneumatico anteriore, posizionare il
ruotino di scorta al posto di una ruota
posteriore e spostare questa sull'asse
anteriore. In questo modo, avendo
anteriormente due ruote di dimensione
normale, è possibile montare le catene.
164
DATI TECNICI

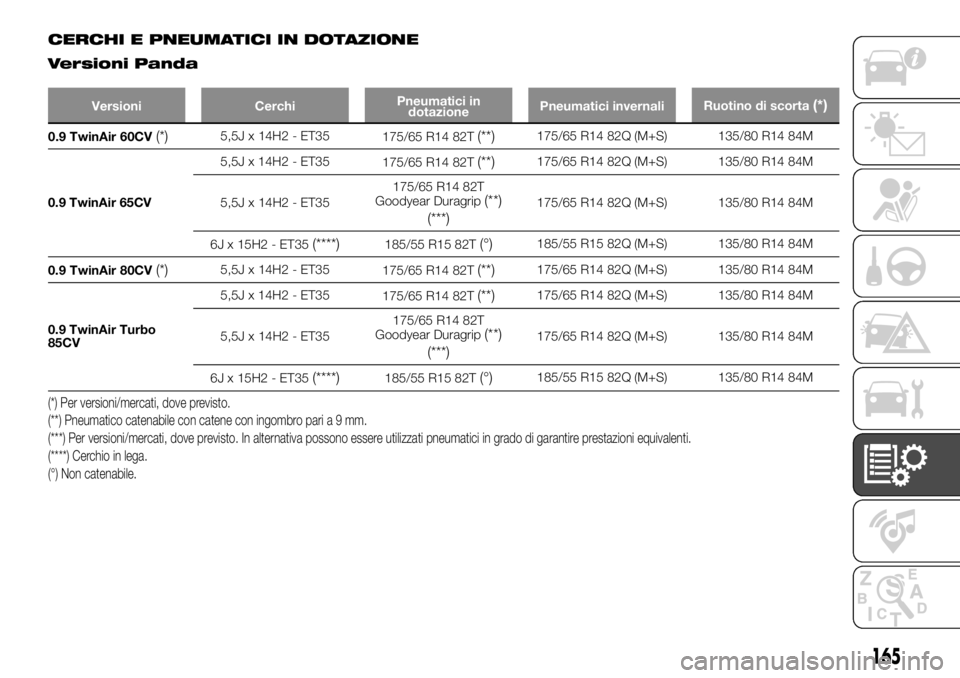

CERCHI E PNEUMATICI IN DOTAZIONE
Versioni Panda
Versioni CerchiPneumatici in
dotazionePneumatici invernaliRuotino di scorta(*)
0.9 TwinAir 60CV(*)5,5J x 14H2 - ET35
175/65 R14 82T(**)175/65 R14 82Q (M+S) 135/80 R14 84M
0.9 TwinAir 65CV5,5J x 14H2 - ET35
175/65 R14 82T
(**)175/65 R14 82Q (M+S) 135/80 R14 84M
5,5J x 14H2 - ET35175/65 R14 82T
Goodyear Duragrip
(**)
(***)175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35
(****)185/55 R15 82T(°)185/55 R15 82Q (M+S) 135/80 R14 84M
0.9 TwinAir 80CV
(*)5,5J x 14H2 - ET35
175/65 R14 82T(**)175/65 R14 82Q (M+S) 135/80 R14 84M
0.9 TwinAir Turbo
85CV5,5J x 14H2 - ET35
175/65 R14 82T
(**)175/65 R14 82Q (M+S) 135/80 R14 84M
5,5J x 14H2 - ET35175/65 R14 82T
Goodyear Duragrip
(**)
(***)175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35
(****)185/55 R15 82T(°)185/55 R15 82Q (M+S) 135/80 R14 84M
(*) Per versioni/mercati, dove previsto.
(**) Pneumatico catenabile con catene con ingombro paria9mm.
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(****) Cerchio in lega.
(°) Non catenabile.
165

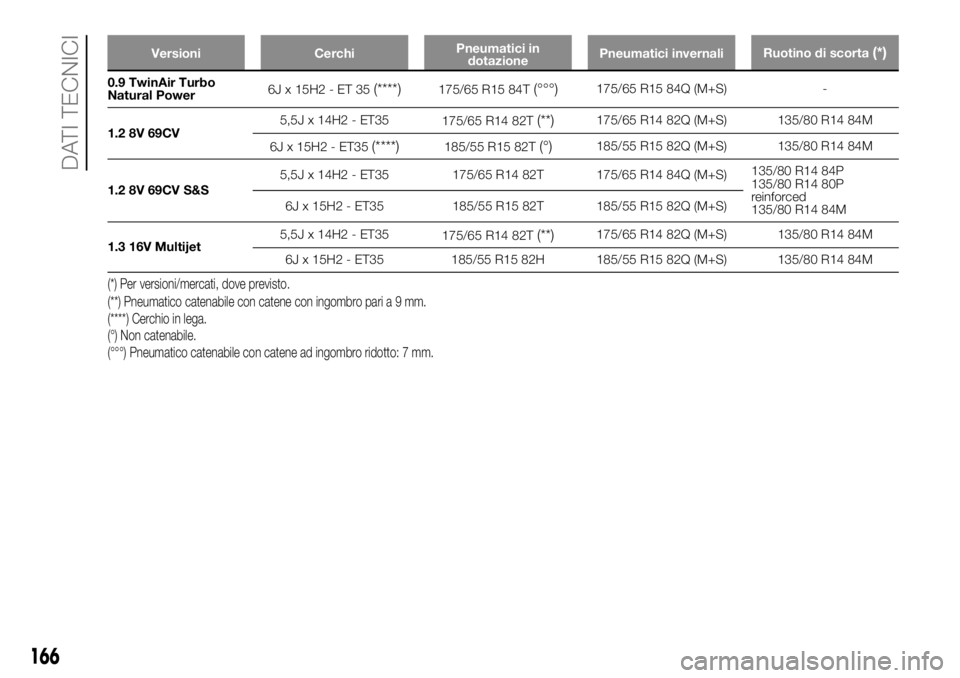

Versioni CerchiPneumatici in
dotazionePneumatici invernaliRuotino di scorta(*)
0.9 TwinAir Turbo
Natural Power6Jx15H2-ET35(****)175/65 R15 84T(°°°)175/65 R15 84Q (M+S) -
1.2 8V 69CV5,5J x 14H2 - ET35
175/65 R14 82T
(**)175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35
(****)185/55 R15 82T(°)185/55 R15 82Q (M+S) 135/80 R14 84M
1.2 8V 69CV S&S5,5J x 14H2 - ET35 175/65 R14 82T 175/65 R14 84Q (M+S)135/80 R14 84P
135/80 R14 80P
reinforced
135/80 R14 84M 6J x 15H2 - ET35 185/55 R15 82T 185/55 R15 82Q (M+S)
1.3 16V Multijet5,5J x 14H2 - ET35
175/65 R14 82T
(**)175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35 185/55 R15 82H 185/55 R15 82Q (M+S) 135/80 R14 84M
(*) Per versioni/mercati, dove previsto.
(****) Cerchio in lega.
(°°°) Pneumatico catenabile con catene ad ingombro ridotto: 7 mm. (**) Pneumatico catenabile con catene con ingombro paria9mm.
(°) Non catenabile.
166
DATI TECNICI

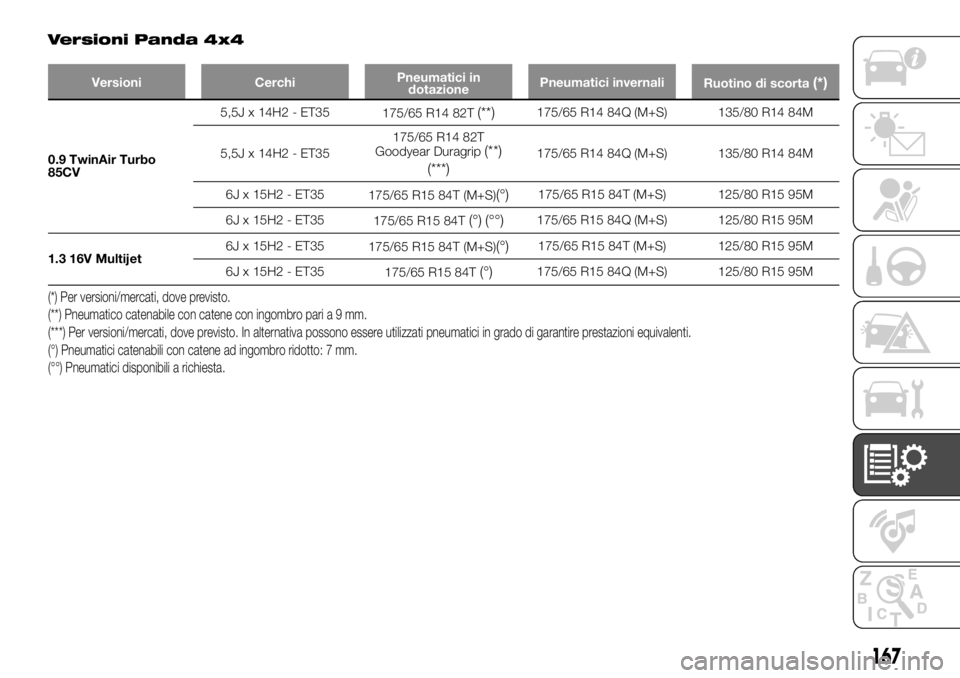

Versioni Panda 4x4
Versioni CerchiPneumatici in
dotazionePneumatici invernali
Ruotino di scorta(*)
0.9 TwinAir Turbo
85CV5,5J x 14H2 - ET35
175/65 R14 82T
(**)175/65 R14 84Q (M+S) 135/80 R14 84M
5,5J x 14H2 - ET35175/65 R14 82T
Goodyear Duragrip
(**)
(***)175/65 R14 84Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35
175/65 R15 84T (M+S)
(°)175/65 R15 84T (M+S) 125/80 R15 95M
6J x 15H2 - ET35
175/65 R15 84T
(°) (°°)175/65 R15 84Q (M+S) 125/80 R15 95M
1.3 16V Multijet6J x 15H2 - ET35
175/65 R15 84T (M+S)
(°)175/65 R15 84T (M+S) 125/80 R15 95M
6J x 15H2 - ET35
175/65 R15 84T
(°)175/65 R15 84Q (M+S) 125/80 R15 95M
(*) Per versioni/mercati, dove previsto.
(**) Pneumatico catenabile con catene con ingombro paria9mm.
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(°) Pneumatici catenabili con catene ad ingombro ridotto: 7 mm.
(°°) Pneumatici disponibili a richiesta.
167

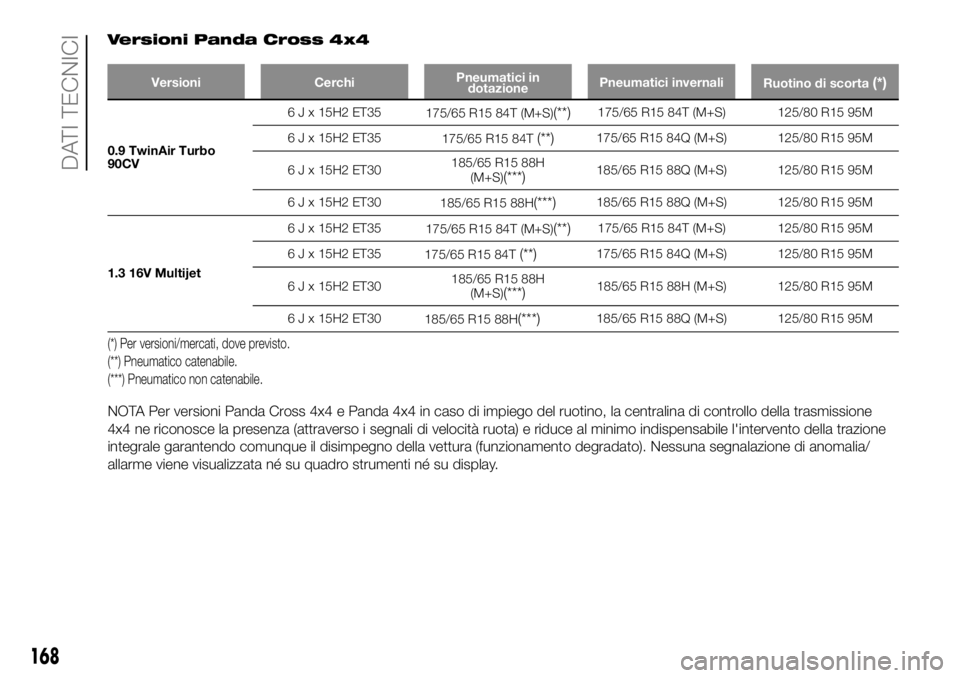

Versioni Panda Cross 4x4
Versioni CerchiPneumatici in
dotazionePneumatici invernali
Ruotino di scorta(*)
0.9 TwinAir Turbo
90CV6 J x 15H2 ET35
175/65 R15 84T (M+S)
(**)175/65 R15 84T (M+S) 125/80 R15 95M
6 J x 15H2 ET35
175/65 R15 84T
(**)175/65 R15 84Q (M+S) 125/80 R15 95M
6 J x 15H2 ET30185/65 R15 88H
(M+S)
(***)185/65 R15 88Q (M+S) 125/80 R15 95M
6 J x 15H2 ET30
185/65 R15 88H
(***)185/65 R15 88Q (M+S) 125/80 R15 95M
1.3 16V Multijet6 J x 15H2 ET35
175/65 R15 84T (M+S)
(**)175/65 R15 84T (M+S) 125/80 R15 95M
6 J x 15H2 ET35
175/65 R15 84T
(**)175/65 R15 84Q (M+S) 125/80 R15 95M
6 J x 15H2 ET30185/65 R15 88H
(M+S)
(***)185/65 R15 88H (M+S) 125/80 R15 95M
6 J x 15H2 ET30
185/65 R15 88H
(***)185/65 R15 88Q (M+S) 125/80 R15 95M
(*) Per versioni/mercati, dove previsto.
(**) Pneumatico catenabile.
(***) Pneumatico non catenabile.
NOTA Per versioni Panda Cross 4x4 e Panda 4x4 in caso di impiego del ruotino, la centralina di controllo della trasmissione
4x4 ne riconosce la presenza (attraverso i segnali di velocità ruota) e riduce al minimo indispensabile l'intervento della trazione
integrale garantendo comunque il disimpegno della vettura (funzionamento degradato). Nessuna segnalazione di anomalia/
allarme viene visualizzata né su quadro strumenti né su display.
168
DATI TECNICI
