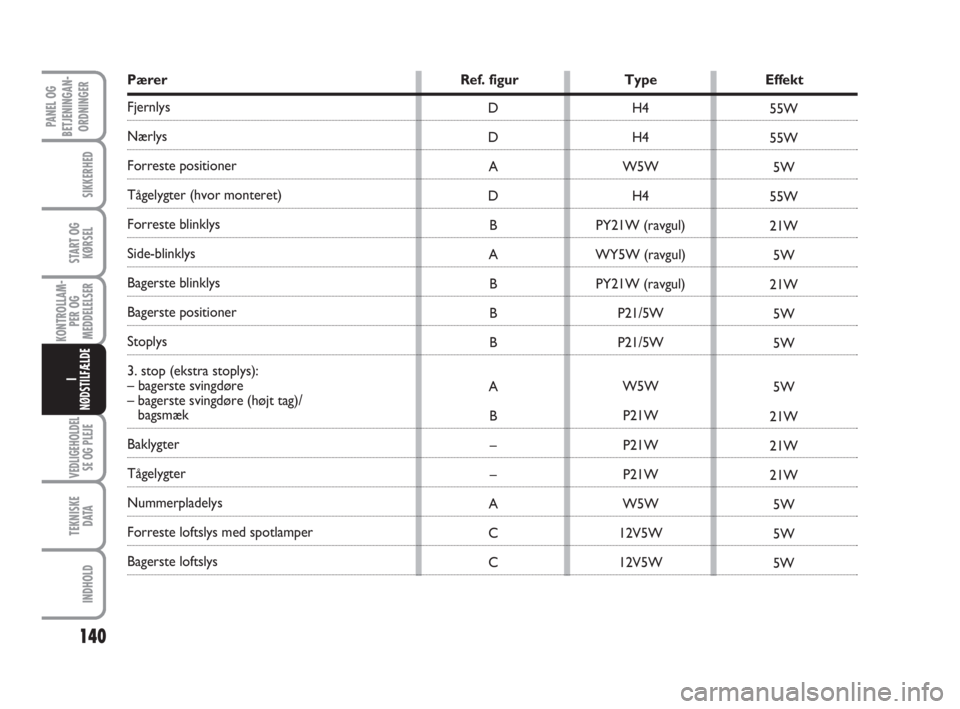

Pærer Ref. figur Type Effekt
Fjernlys
Nærlys
Forreste positioner
Tågelygter (hvor monteret)
Forreste blinklys
Side-blinklys
Bagerste blinklys
Bagerste positioner
Stoplys
3. stop (ekstra stoplys):
– bagerste svingdøre
– bagerste svingdøre (højt tag)/
bagsmæk
Baklygter
Tågelygter
Nummerpladelys
Forreste loftslys med spotlamper
Bagerste loftslysH4
H4
W5W
H4
PY21W (ravgul)
WY5W (ravgul)
PY21W (ravgul)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 140
Page 142 of 210

141
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE
UDSKIFTNING AF
PÆRER I LYGTER
Se det forrige afsnit ”Udskiftning af en
pære” for oplysninger angående pærernes
type og effekt.
FORLYGTER
Forlygterne indeholder pærerne til nærlys,

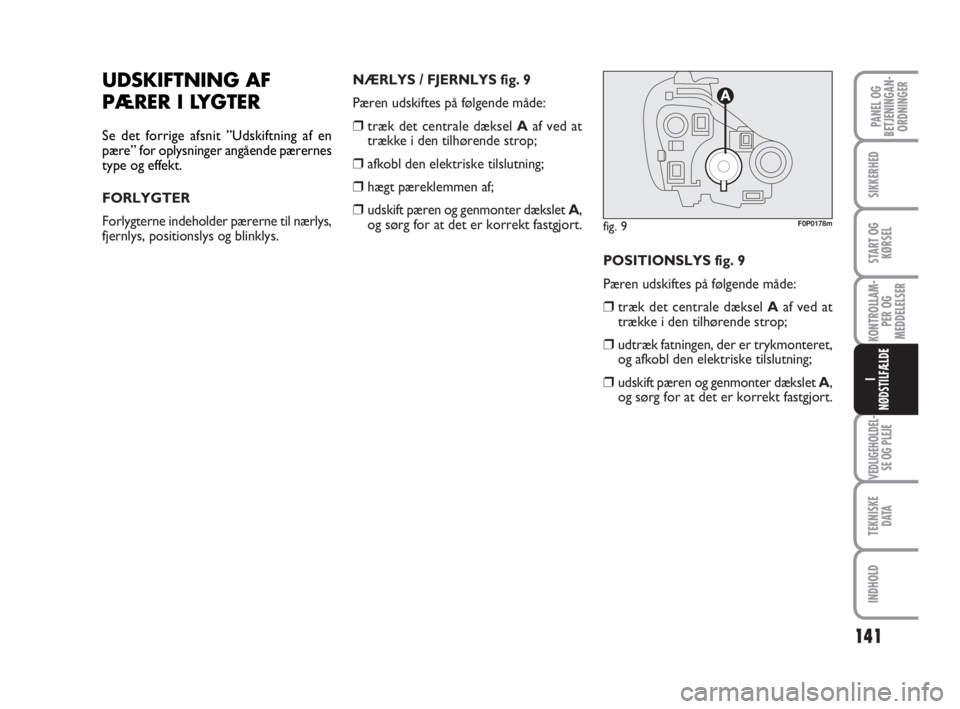

fjernlys, positionslys og blinklys.NÆRLYS / FJERNLYS fig. 9
Pæren udskiftes på følgende måde:
❒træk det centrale dæksel Aaf ved at
trække i den tilhørende strop;
❒afkobl den elektriske tilslutning;
❒hægt pæreklemmen af;
❒udskift pæren og genmonter dækslet A,
og sørg for at det er korrekt fastgjort.
POSITIONSLYS fig. 9
Pæren udskiftes på følgende måde:
❒træk det centrale dæksel Aaf ved at
trække i den tilhørende strop;
❒udtræk fatningen, der er trykmonteret,
og afkobl den elektriske tilslutning;
❒udskift pæren og genmonter dækslet A,
og sørg for at det er korrekt fastgjort.
fig. 9F0P0178m
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 141
Page 143 of 210

142
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

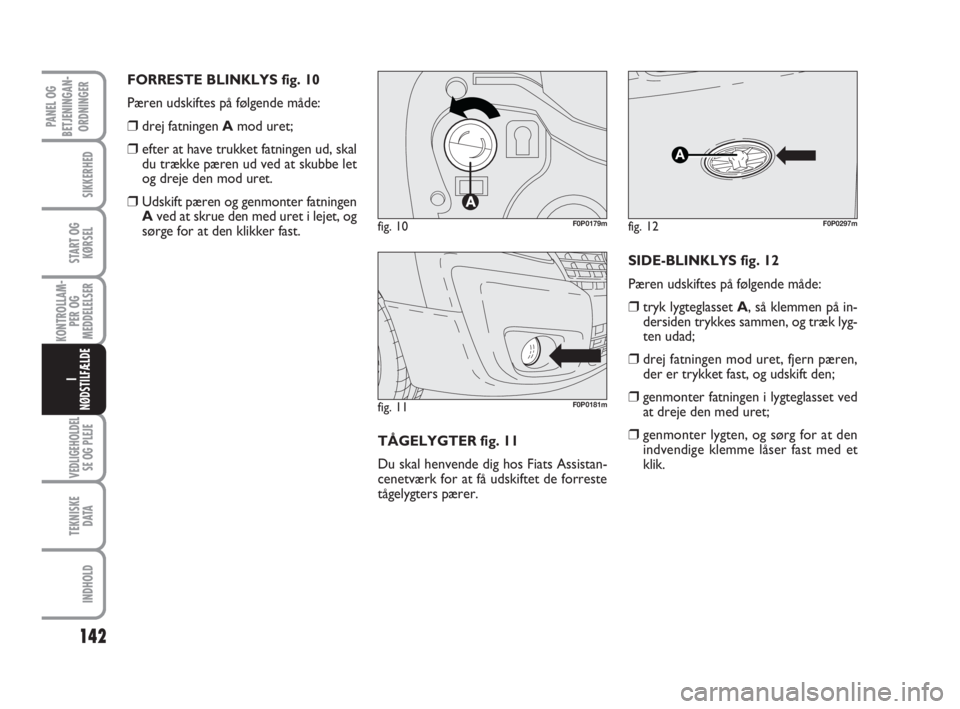

FORRESTE BLINKLYS fig. 10
Pæren udskiftes på følgende måde:
❒drej fatningen Amod uret;
❒efter at have trukket fatningen ud, skal
du trække pæren ud ved at skubbe let
og dreje den mod uret.
❒Udskift pæren og genmonter fatningen
Aved at skrue den med uret i lejet, og
sørge for at den klikker fast.
TÅGELYGTER fig. 11
Du skal henvende dig hos Fiats Assistan-
cenetværk for at få udskiftet de forreste
tågelygters pærer.SIDE-BLINKLYS fig. 12
Pæren udskiftes på følgende måde:
❒tryk lygteglasset A, så klemmen på in-
dersiden trykkes sammen, og træk lyg-
ten udad;
❒drej fatningen mod uret, fjern pæren,
der er trykket fast, og udskift den;
❒genmonter fatningen i lygteglasset ved
at dreje den med uret;
❒genmonter lygten, og sørg for at den
indvendige klemme låser fast med et
klik.
fig. 11F0P0181m
fig. 10F0P0179mfig. 12
A
F0P0297m
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 142
Page 144 of 210

143
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

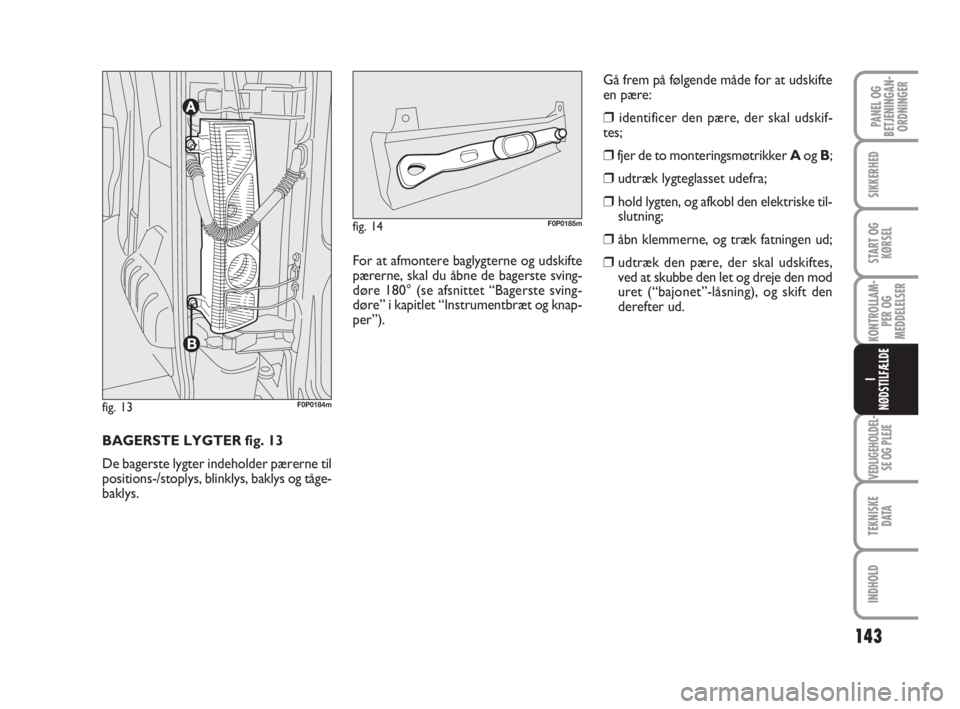

BAGERSTE LYGTER fig. 13
De bagerste lygter indeholder pærerne til
positions-/stoplys, blinklys, baklys og tåge-
baklys.
fig. 13F0P0184m
For at afmontere baglygterne og udskifte
pærerne, skal du åbne de bagerste sving-
døre 180° (se afsnittet “Bagerste sving-
døre” i kapitlet “Instrumentbræt og knap-
per”).
fig. 14F0P0185m
Gå frem på følgende måde for at udskifte
en pære:
❒identificer den pære, der skal udskif-
tes;
❒fjer de to monteringsmøtrikker Aog B;
❒udtræk lygteglasset udefra;
❒hold lygten, og afkobl den elektriske til-
slutning;
❒åbn klemmerne, og træk fatningen ud;
❒udtræk den pære, der skal udskiftes,
ved at skubbe den let og dreje den mod
uret (“bajonet”-låsning), og skift den
derefter ud.
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 143
Page 145 of 210

144
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE
Udgave med højt tag
❒afdrej monteringsskruerne Amed en
8-nøgle;
❒træk fatningen ud;
❒udtræk den trykmonterede pære, og
udskift den.NUMMERPLADELYS
En pære udskiftes på følgende måde:
Udgaver med svingdøre fig. 17❒arbejd indvendigt i køretøjet, og fjern
den indvendige beklædning
❒afkobl tilslutningen ved at åbne den til-
hørende klemme;
❒fjern plastikafskærmningen
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m

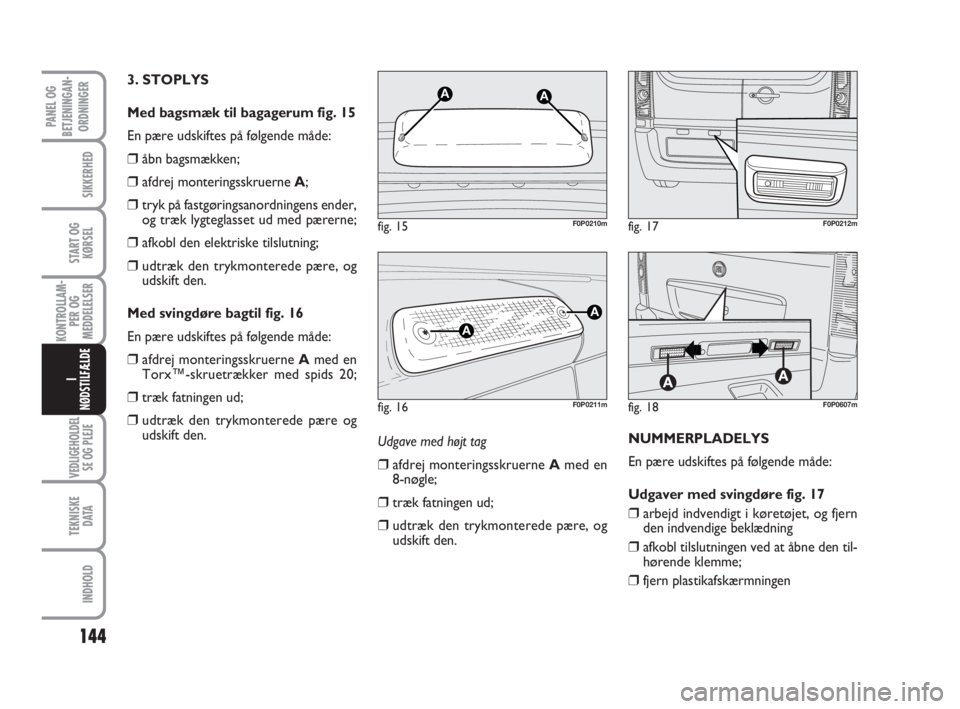

3. STOPLYS
Med bagsmæk til bagagerum fig. 15
En pære udskiftes på følgende måde:
❒åbn bagsmækken;
❒afdrej monteringsskruerne A;
❒tryk på fastgøringsanordningens ender,
og træk lygteglasset ud med pærerne;
❒afkobl den elektriske tilslutning;
❒udtræk den trykmonterede pære, og
udskift den.
Med svingdøre bagtil fig. 16
En pære udskiftes på følgende måde:
❒afdrej monteringsskruerne Amed en
Torx™-skruetrækker med spids 20;
❒træk fatningen ud;
❒udtræk den trykmonterede pære og
udskift den.
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 144
Page 146 of 210

145
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

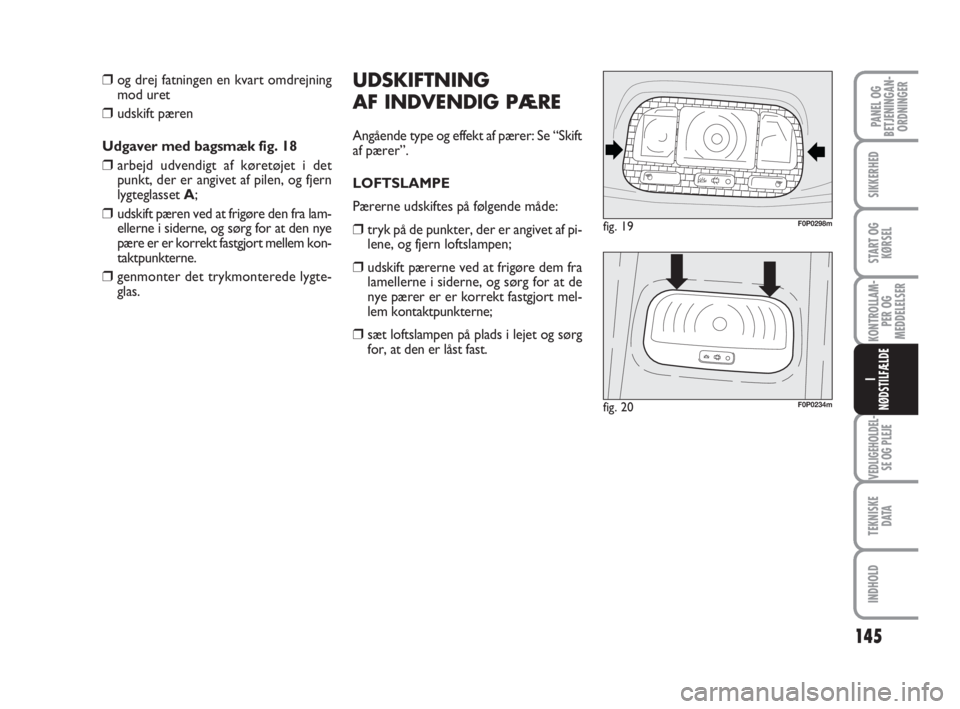

UDSKIFTNING
AF INDVENDIG PÆRE
Angående type og effekt af pærer: Se “Skift
af pærer”.
LOFTSLAMPE
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er angivet af pi-
lene, og fjern loftslampen;
❒udskift pærerne ved at frigøre dem fra
lamellerne i siderne, og sørg for at de
nye pærer er er korrekt fastgjort mel-
lem kontaktpunkterne;
❒sæt loftslampen på plads i lejet og sørg
for, at den er låst fast.
fig. 19F0P0298m
fig. 20F0P0234m
❒og drej fatningen en kvart omdrejning
mod uret
❒udskift pæren
Udgaver med bagsmæk fig. 18
❒arbejd udvendigt af køretøjet i det
punkt, der er angivet af pilen, og fjern
lygteglasset A;
❒udskift pæren ved at frigøre den fra lam-
ellerne i siderne, og sørg for at den nye
pære er er korrekt fastgjort mellem kon-
taktpunkterne.
❒genmonter det trykmonterede lygte-
glas.
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 145
Page 147 of 210

146
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE
UDSKIFTNING
AF SIKRINGER

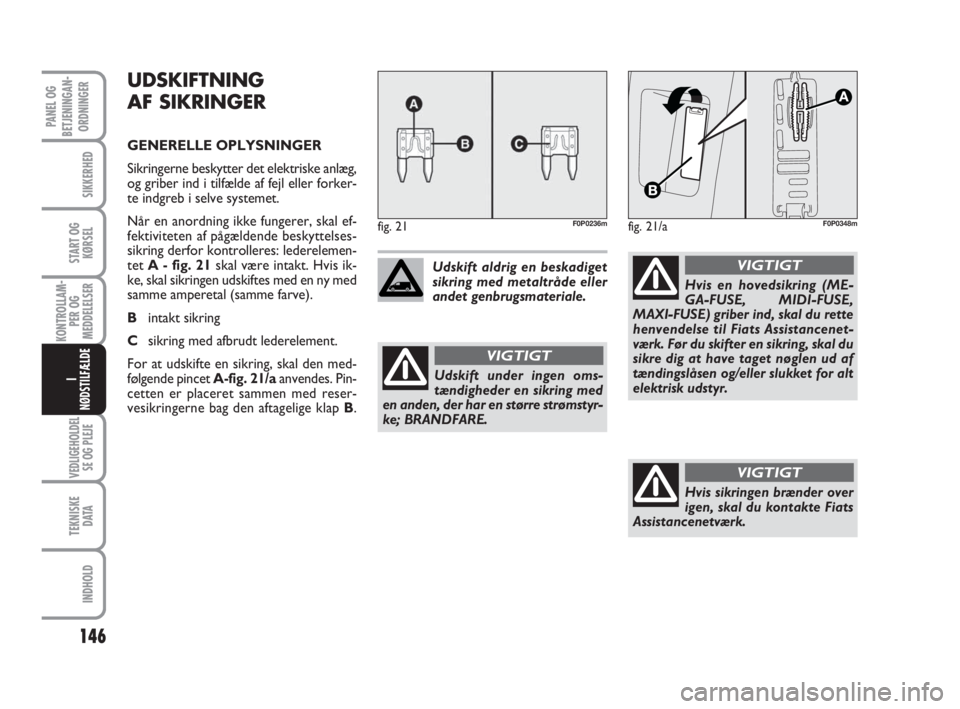

GENERELLE OPLYSNINGER
Sikringerne beskytter det elektriske anlæg,
og griber ind i tilfælde af fejl eller forker-
te indgreb i selve systemet.
Når en anordning ikke fungerer, skal ef-
fektiviteten af pågældende beskyttelses-
sikring derfor kontrolleres: lederelemen-
tet A - fig. 21skal være intakt. Hvis ik-
ke, skal sikringen udskiftes med en ny med
samme amperetal (samme farve).
Bintakt sikring
Csikring med afbrudt lederelement.
For at udskifte en sikring, skal den med-
følgende pincet A-fig. 21/a anvendes. Pin-
cetten er placeret sammen med reser-
vesikringerne bag den aftagelige klap B.
fig. 21F0P0236m
Udskift under ingen oms-
tændigheder en sikring med
en anden, der har en større strømstyr-
ke; BRANDFARE.
VIGTIGT
Udskift aldrig en beskadiget
sikring med metaltråde eller
andet genbrugsmateriale.
Hvis en hovedsikring (ME-
GA-FUSE, MIDI-FUSE,
MAXI-FUSE) griber ind, skal du rette
henvendelse til Fiats Assistancenet-
værk. Før du skifter en sikring, skal du
sikre dig at have taget nøglen ud af
tændingslåsen og/eller slukket for alt
elektrisk udstyr.
VIGTIGT
Hvis sikringen brænder over
igen, skal du kontakte Fiats
Assistancenetværk.
VIGTIGT
fig. 21/aF0P0348m
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 146
Page 148 of 210

147
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE
fig. 22F0P0299m
F1
F2
F3
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
5
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Styreenhed til instrumentbræt i passagerside
BRUGERE SIKRING AMPERE
Bagrudevisker
Fri
Styreenhed til airbag
Lygteindstillingskorrektion, diagnosestik, ESP-styreenhed,
ventilation, partikelfilterpumpe, drejningssensor
Elektrisk bakspejl, rudeopruller i passagerside
Strømforsyning til forreste rudeoprullere
Loftslamper, belysning i handskerum
Multifunktionsdisplay, tyverisikringsalarmsirene,
CD-Changer, radiotelefon, styreenhed til anhængertjenester,
styreenhed til beskyttelse af karrosseri
Cigarettænder, stik i lastrum
Bagerste hældningskorrektion, tændingslås,
instrumentbræt
Diagnosestik, styreenhed til tyverisikring
Kit main libre, styreenhed til airbag
Styreenhed til motortjenester, styreenhed til anhængertjenester
Regnsensor, automatisk klimaanlæg instrumentbræt,
ventilation til kabinens bagerste del (kombineret udstyr)
Blokering/udløsning af åbninger
Fri
Afrimer til el-bagrude og bakspejle
❒Vend handskerummet om, og træk kraf-
tigt i det for at få adgang til sikringerne.
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 147
Page 149 of 210

148
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE
fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
10
20
10
30
40
30
40
30
Styreenhed i motorrum
BRUGERE SIKRING AMPERE
Styreenhed til motor, brændstof- og lufttilførselsenhed, drivenhed til ventilator
Advarselssummer
Forreste og bagerste vinduesvaskerpumpe
Lygtevaskerpumpe
Brændstoftilførselsenhed
Sekundær bremsepedalafbryder, servostyring
ABS/ESP
Startstrømfordeler
Primær bremsepedalafbryder
Brændstof- og lufttilførselsenhed
Forreste ventilation
Vinduesvisker
Styreenhed til tjenester
Fri
❒Efter at have åbnet motorrummet, skal
du skubbe ophænget til rudeoprullerens
væske for lettere at få adgang.
❒Afhægt og vend kassen om for at få ad-
gang til sikringerne.
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 148
Page 150 of 210

149
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE
D ATA
INDHOLD
PANEL OG
BETJENINGAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

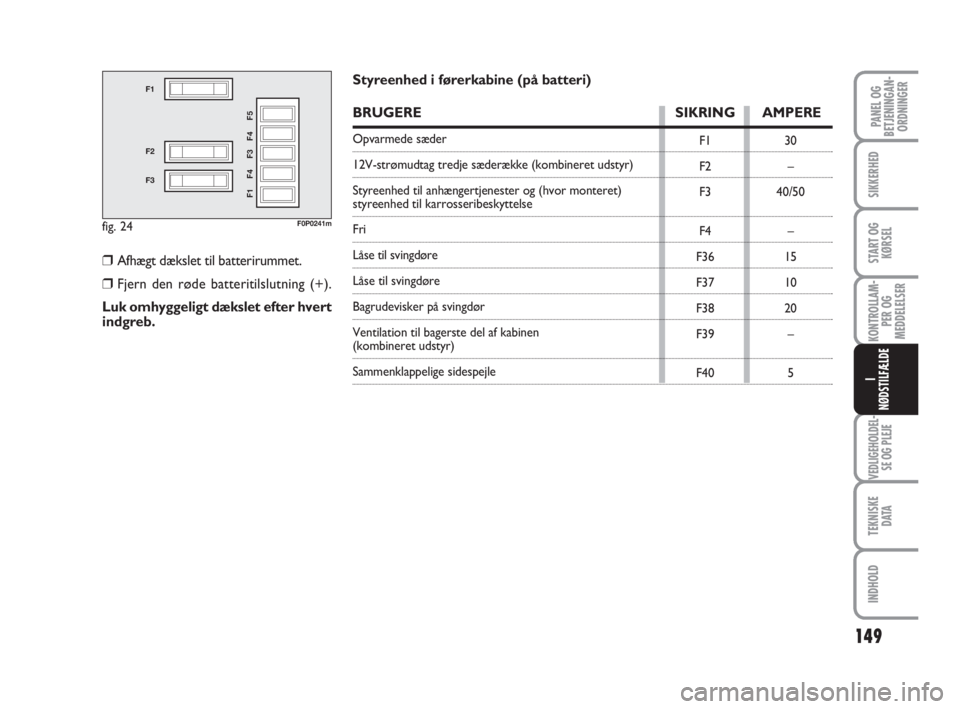

fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Styreenhed i førerkabine (på batteri)
BRUGERE SIKRING AMPERE
Opvarmede sæder
12V-strømudtag tredje sæderække (kombineret udstyr)
Styreenhed til anhængertjenester og (hvor monteret)
styreenhed til karrosseribeskyttelse
Fri
Låse til svingdøre
Låse til svingdøre
Bagrudevisker på svingdør
Ventilation til bagerste del af kabinen
(kombineret udstyr)
Sammenklappelige sidespejle
❒Afhægt dækslet til batterirummet.
❒Fjern den røde batteritilslutning (+).
Luk omhyggeligt dækslet efter hvert
indgreb.
133-152 ScudoG9 DK:133-152 ScudoG9 DK 24-11-2008 14:34 Pagina 149
