Les appareils émetteurs radio (téléphones
portables e-tacs, CB et similaires) ne peu-
vent être utilisés à l’intérieur du véhicule,
à moins d’utiliser une antenne montée à
l’extérieur du véhicule même.
ATTENTION L’utilisation de ces dispo-
sitifs à l’intérieur de l’habitacle (sans an-
tenne extérieure) peut provoquer, en plus
de dommages potentiels pour la santé des
passagers, des fonctionnements défec-
tueux aux systèmes électroniques du vé-
hicule, et compromettre la sécurité du vé-
hicule même.
De plus, l’efficacité d’émission et de ré-
ception de ces appareils peut être dégra-
dée par l’effet écran de la caisse du véhi-
cule.
En ce qui concerne l’emploi des télé-
phones portables (GSM, GPRS, UMTS)
dotés d’homologation officielle CE, il est
recommandé de suivre scrupuleusement
les instructions fournies par le construc-

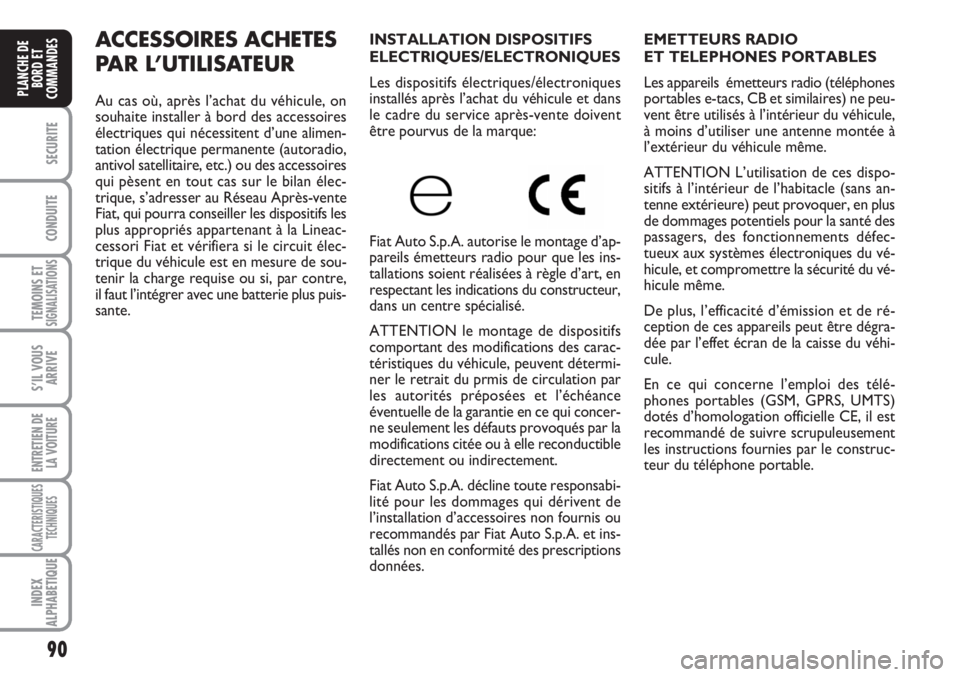

teur du téléphone portable.ACCESSOIRES ACHETES
PAR L’UTILISATEUR
Au cas où, après l’achat du véhicule, on
souhaite installer à bord des accessoires
électriques qui nécessitent d’une alimen-
tation électrique permanente (autoradio,
antivol satellitaire, etc.) ou des accessoires
qui pèsent en tout cas sur le bilan élec-
trique, s’adresser au Réseau Après-vente
Fiat, qui pourra conseiller les dispositifs les
plus appropriés appartenant à la Lineac-
cessori Fiat et vérifiera si le circuit élec-
trique du véhicule est en mesure de sou-
tenir la charge requise ou si, par contre,
il faut l’intégrer avec une batterie plus puis-
sante. INSTALLATION DISPOSITIFS
ELECTRIQUES/ELECTRONIQUES
Les dispositifs électriques/électroniques
installés après l’achat du véhicule et dans
le cadre du service après-vente doivent
être pourvus de la marque:
Fiat Auto S.p.A. autorise le montage d’ap-
pareils émetteurs radio pour que les ins-
tallations soient réalisées à règle d’art, en
respectant les indications du constructeur,
dans un centre spécialisé.
ATTENTION le montage de dispositifs
comportant des modifications des carac-
téristiques du véhicule, peuvent détermi-
ner le retrait du prmis de circulation par
les autorités préposées et l’échéance
éventuelle de la garantie en ce qui concer-
ne seulement les défauts provoqués par la
modifications citée ou à elle reconductible
directement ou indirectement.
Fiat Auto S.p.A. décline toute responsabi-
lité pour les dommages qui dérivent de
l’installation d’accessoires non fournis ou
recommandés par Fiat Auto S.p.A. et ins-
tallés non en conformité des prescriptions
données.

91
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

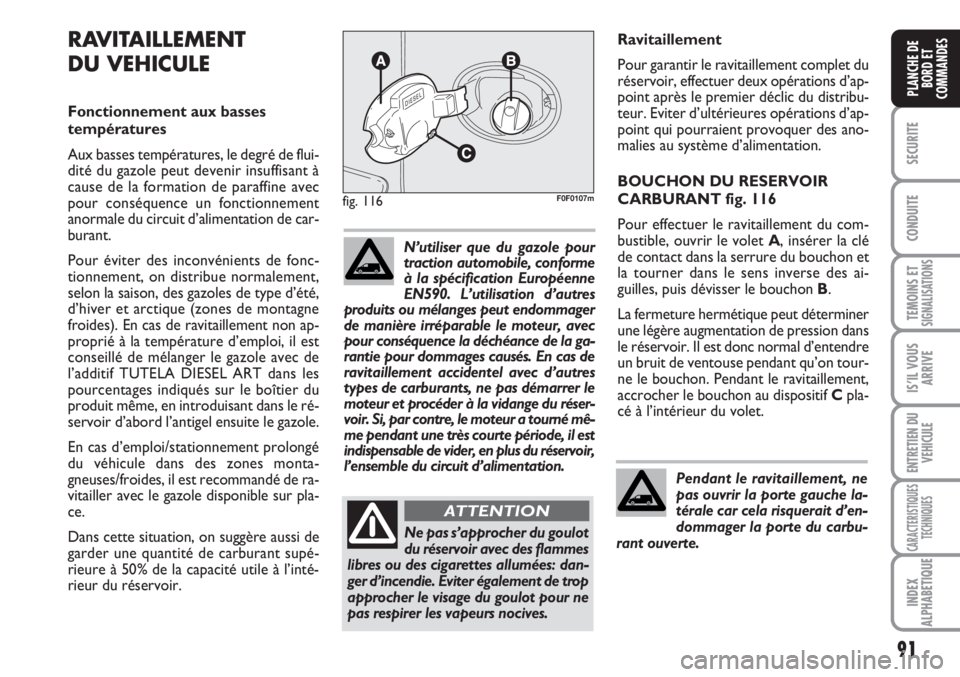

Ravitaillement
Pour garantir le ravitaillement complet du
réservoir, effectuer deux opérations d’ap-
point après le premier déclic du distribu-
teur. Eviter d’ultérieures opérations d’ap-
point qui pourraient provoquer des ano-
malies au système d’alimentation.
BOUCHON DU RESERVOIR
CARBURANT fig. 116
Pour effectuer le ravitaillement du com-
bustible, ouvrir le volet A, insérer la clé
de contact dans la serrure du bouchon et
la tourner dans le sens inverse des ai-
guilles, puis dévisser le bouchon B.
La fermeture hermétique peut déterminer
une légère augmentation de pression dans
le réservoir. Il est donc normal d’entendre
un bruit de ventouse pendant qu’on tour-
ne le bouchon. Pendant le ravitaillement,
accrocher le bouchon au dispositif Cpla-
cé à l’intérieur du volet.
fig. 116F0F0107m
Ne pas s’approcher du goulot
du réservoir avec des flammes
libres ou des cigarettes allumées: dan-
ger d’incendie. Eviter également de trop
approcher le visage du goulot pour ne
pas respirer les vapeurs nocives.
ATTENTION
RAVITAILLEMENT
DU VEHICULE
Fonctionnement aux basses
températures
Aux basses températures, le degré de flui-
dité du gazole peut devenir insuffisant à
cause de la formation de paraffine avec
pour conséquence un fonctionnement
anormale du circuit d’alimentation de car-
burant.
Pour éviter des inconvénients de fonc-
tionnement, on distribue normalement,
selon la saison, des gazoles de type d’été,
d’hiver et arctique (zones de montagne
froides). En cas de ravitaillement non ap-
proprié à la température d’emploi, il est
conseillé de mélanger le gazole avec de
l’additif TUTELA DIESEL ART dans les
pourcentages indiqués sur le boîtier du
produit même, en introduisant dans le ré-
servoir d’abord l’antigel ensuite le gazole.
En cas d’emploi/stationnement prolongé
du véhicule dans des zones monta-
gneuses/froides, il est recommandé de ra-
vitailler avec le gazole disponible sur pla-
ce.
Dans cette situation, on suggère aussi de
garder une quantité de carburant supé-
rieure à 50% de la capacité utile à l’inté-
rieur du réservoir.N’utiliser que du gazole pour
traction automobile, conforme
à la spécification Européenne
EN590. L’utilisation d’autres
produits ou mélanges peut endommager
de manière irréparable le moteur, avec
pour conséquence la déchéance de la ga-
rantie pour dommages causés. En cas de
ravitaillement accidentel avec d’autres
types de carburants, ne pas démarrer le
moteur et procéder à la vidange du réser-
voir. Si, par contre, le moteur a tourné mê-
me pendant une très courte période, il est
indispensable de vider, en plus du réservoir,
l’ensemble du circuit d’alimentation.
Pendant le ravitaillement, ne
pas ouvrir la porte gauche la-
térale car cela risquerait d’en-
dommager la porte du carbu-
rant ouverte.

92
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

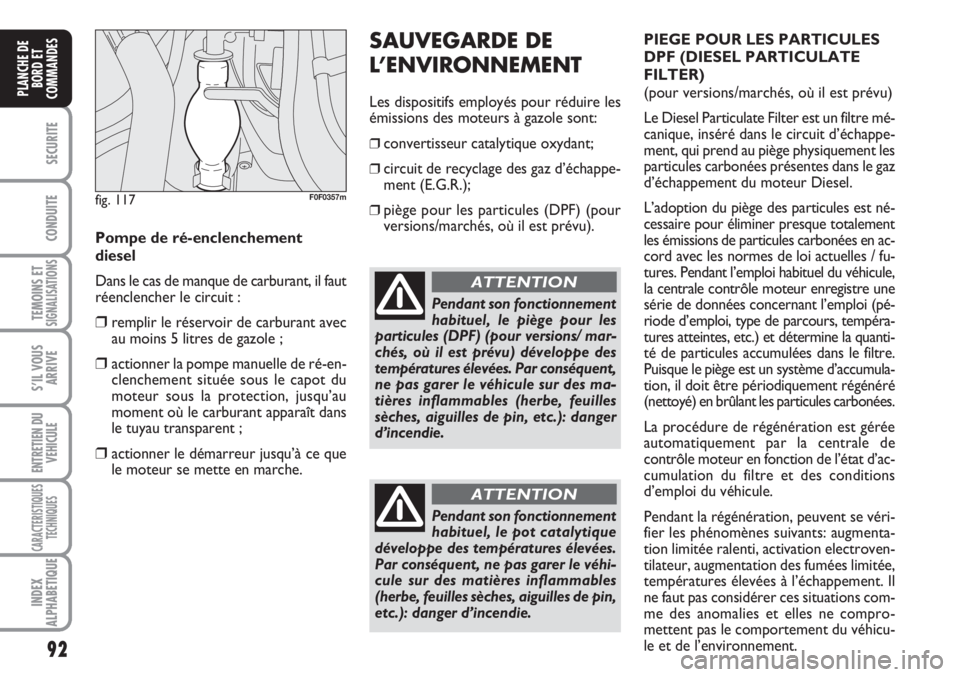

SAUVEGARDE DE
L’ENVIRONNEMENT
Les dispositifs employés pour réduire les
émissions des moteurs à gazole sont:
❒convertisseur catalytique oxydant;
❒circuit de recyclage des gaz d’échappe-
ment (E.G.R.);
❒piège pour les particules (DPF) (pour
versions/marchés, où il est prévu).PIEGE POUR LES PARTICULES
DPF (DIESEL PARTICULATE
FILTER)
(pour versions/marchés, où il est prévu)
Le Diesel Particulate Filter est un filtre mé-
canique, inséré dans le circuit d’échappe-
ment, qui prend au piège physiquement les
particules carbonées présentes dans le gaz
d’échappement du moteur Diesel.
L’adoption du piège des particules est né-
cessaire pour éliminer presque totalement
les émissions de particules carbonées en ac-
cord avec les normes de loi actuelles / fu-
tures. Pendant l’emploi habituel du véhicule,
la centrale contrôle moteur enregistre une
série de données concernant l’emploi (pé-
riode d’emploi, type de parcours, tempéra-
tures atteintes, etc.) et détermine la quanti-
té de particules accumulées dans le filtre.
Puisque le piège est un système d’accumula-
tion, il doit être périodiquement régénéré
(nettoyé) en brûlant les particules carbonées.
La procédure de régénération est gérée
automatiquement par la centrale de
contrôle moteur en fonction de l’état d’ac-
cumulation du filtre et des conditions
d’emploi du véhicule.
Pendant la régénération, peuvent se véri-
fier les phénomènes suivants: augmenta-
tion limitée ralenti, activation electroven-
tilateur, augmentation des fumées limitée,
températures élevées à l’échappement. Il
ne faut pas considérer ces situations com-
me des anomalies et elles ne compro-
mettent pas le comportement du véhicu-
le et de l’environnement.
Pendant son fonctionnement
habituel, le piège pour les
particules (DPF) (pour versions/ mar-
chés, où il est prévu) développe des
températures élevées. Par conséquent,
ne pas garer le véhicule sur des ma-
tières inflammables (herbe, feuilles
sèches, aiguilles de pin, etc.): danger
d’incendie.
ATTENTION
Pendant son fonctionnement
habituel, le pot catalytique
développe des températures élevées.
Par conséquent, ne pas garer le véhi-
cule sur des matières inflammables
(herbe, feuilles sèches, aiguilles de pin,
etc.): danger d’incendie.
ATTENTION
fig. 117F0F0357m
Pompe de ré-enclenchement
diesel
Dans le cas de manque de carburant, il faut
réenclencher le circuit :
❒remplir le réservoir de carburant avec
au moins 5 litres de gazole ;
❒actionner la pompe manuelle de ré-en-
clenchement située sous le capot du
moteur sous la protection, jusqu’au
moment où le carburant apparaît dans
le tuyau transparent ;
❒actionner le démarreur jusqu’à ce que
le moteur se mette en marche.

93
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CEINTURES DE SECURITE .............................................. 94
SYSTEME S.B.R. .................................................................... 96
PRETENSIONNEURS ......................................................... 96
TRANSPORTER LES ENFANTS EN TOUTE
SECURITE .............................................................................. 99
PREDISPOSITION AU MONTAGE
DU SIEGE-ENFANT “ISOFIX UNIVERSEL” ................. 105
AIR BAG FRONTAUX ...................................................... 106
AIR BAG LATERAUX ........................................................ 109
S S
E E
C C
U U
R R
I I
T T
E E

94
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CEINTURES
DE SECURITE
UTILISATION DES CEINTURES

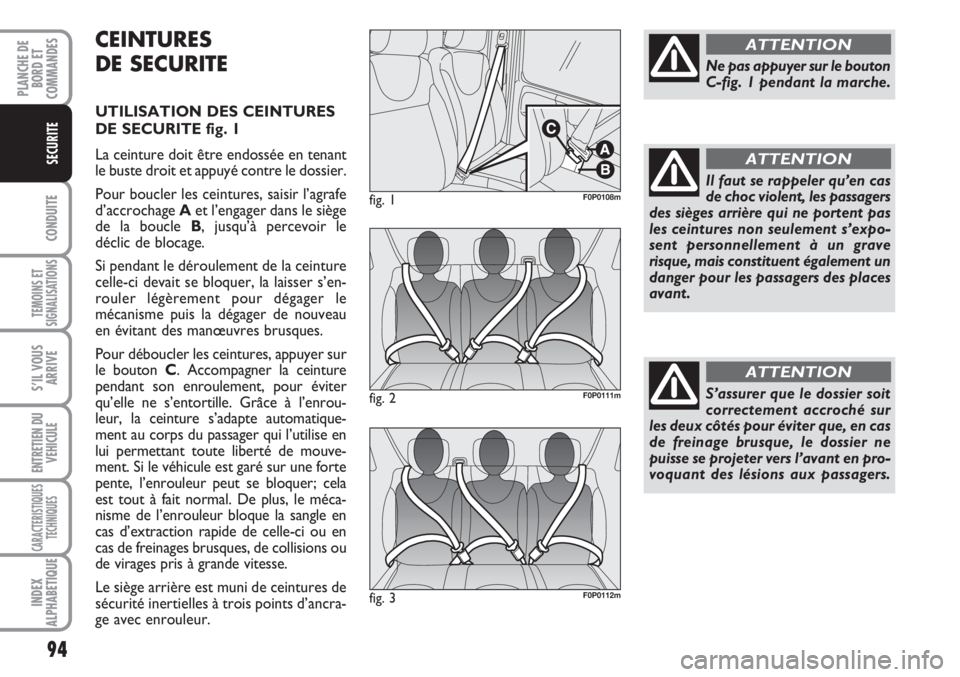

DE SECURITE fig. 1
La ceinture doit être endossée en tenant
le buste droit et appuyé contre le dossier.
Pour boucler les ceintures, saisir l’agrafe
d’accrochage Aet l’engager dans le siège
de la boucle B, jusqu’à percevoir le
déclic de blocage.
Si pendant le déroulement de la ceinture
celle-ci devait se bloquer, la laisser s’en-
rouler légèrement pour dégager le
mécanisme puis la dégager de nouveau
en évitant des manœuvres brusques.
Pour déboucler les ceintures, appuyer sur
le bouton C. Accompagner la ceinture
pendant son enroulement, pour éviter
qu’elle ne s’entortille. Grâce à l’enrou-
leur, la ceinture s’adapte automatique-
ment au corps du passager qui l’utilise en
lui permettant toute liberté de mouve-
ment. Si le véhicule est garé sur une forte
pente, l’enrouleur peut se bloquer; cela
est tout à fait normal. De plus, le méca-
nisme de l’enrouleur bloque la sangle en
cas d’extraction rapide de celle-ci ou en
cas de freinages brusques, de collisions ou
de virages pris à grande vitesse.
Le siège arrière est muni de ceintures de
sécurité inertielles à trois points d’ancra-
ge avec enrouleur.
fig. 1F0P0108m
fig. 2F0P0111m
fig. 3F0P0112m
Ne pas appuyer sur le bouton
C-fig. 1 pendant la marche.
ATTENTION
Il faut se rappeler qu’en cas
de choc violent, les passagers
des sièges arrière qui ne portent pas
les ceintures non seulement s’expo-
sent personnellement à un grave
risque, mais constituent également un
danger pour les passagers des places
avant.
ATTENTION
S’assurer que le dossier soit
correctement accroché sur
les deux côtés pour éviter que, en cas
de freinage brusque, le dossier ne
puisse se projeter vers l’avant en pro-
voquant des lésions aux passagers.
ATTENTION

95
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

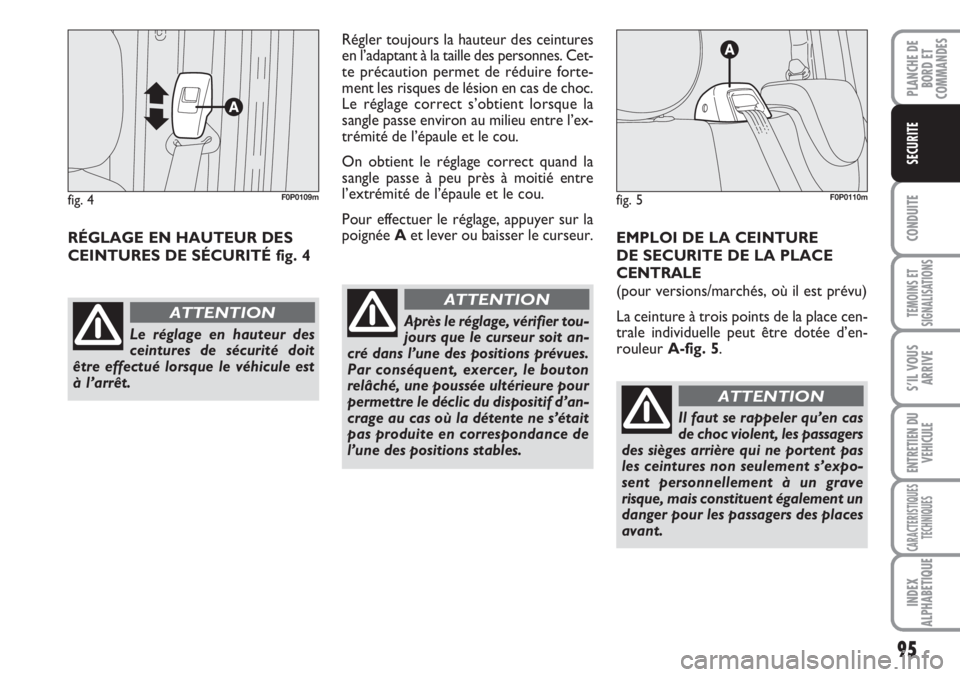

RÉGLAGE EN HAUTEUR DES
CEINTURES DE SÉCURITÉ fig. 4Régler toujours la hauteur des ceintures
en l’adaptant à la taille des personnes. Cet-
te précaution permet de réduire forte-
ment les risques de lésion en cas de choc.
Le réglage correct s’obtient lorsque la
sangle passe environ au milieu entre l’ex-
trémité de l’épaule et le cou.
On obtient le réglage correct quand la
sangle passe à peu près à moitié entre
l’extrémité de l’épaule et le cou.
Pour effectuer le réglage, appuyer sur la
poignée Aet lever ou baisser le curseur.
Le réglage en hauteur des
ceintures de sécurité doit
être effectué lorsque le véhicule est
à l’arrêt.
ATTENTIONAprès le réglage, vérifier tou-
jours que le curseur soit an-
cré dans l’une des positions prévues.
Par conséquent, exercer, le bouton
relâché, une poussée ultérieure pour
permettre le déclic du dispositif d’an-
crage au cas où la détente ne s’était
pas produite en correspondance de
l’une des positions stables.
ATTENTION
fig. 4F0P0109mfig. 5F0P0110m
EMPLOI DE LA CEINTURE
DE SECURITE DE LA PLACE
CENTRALE
(pour versions/marchés, où il est prévu)
La ceinture à trois points de la place cen-
trale individuelle peut être dotée d’en-
rouleur A-fig. 5.
Il faut se rappeler qu’en cas
de choc violent, les passagers
des sièges arrière qui ne portent pas
les ceintures non seulement s’expo-
sent personnellement à un grave
risque, mais constituent également un
danger pour les passagers des places
avant.
ATTENTION

96
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

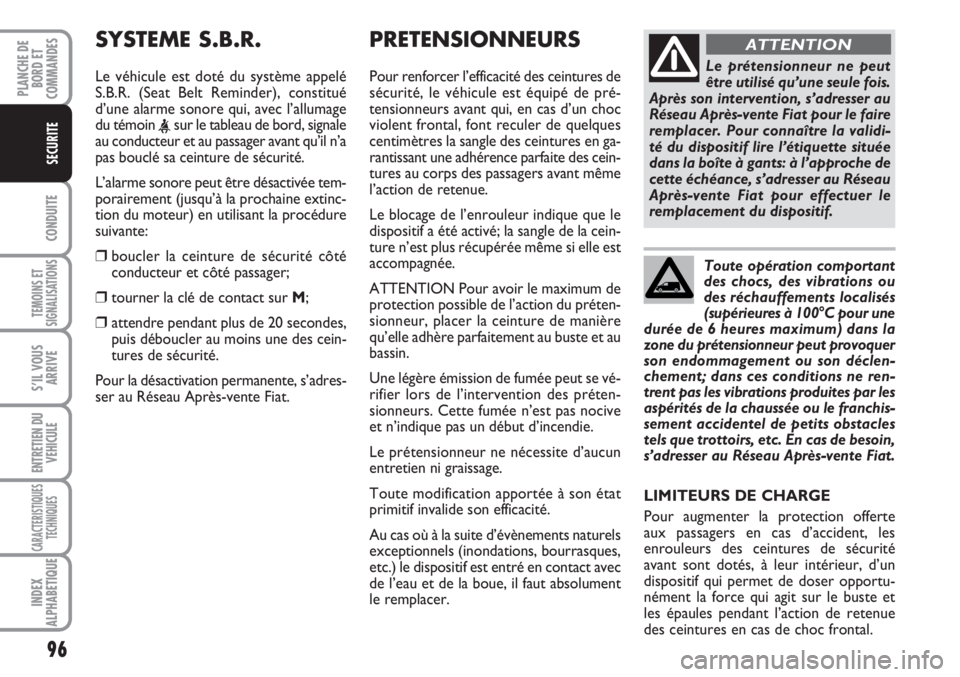

PRETENSIONNEURS
Pour renforcer l’efficacité des ceintures de
sécurité, le véhicule est équipé de pré-
tensionneurs avant qui, en cas d’un choc
violent frontal, font reculer de quelques
centimètres la sangle des ceintures en ga-
rantissant une adhérence parfaite des cein-
tures au corps des passagers avant même
l’action de retenue.
Le blocage de l’enrouleur indique que le
dispositif a été activé; la sangle de la cein-
ture n’est plus récupérée même si elle est
accompagnée.
ATTENTION Pour avoir le maximum de
protection possible de l’action du préten-
sionneur, placer la ceinture de manière
qu’elle adhère parfaitement au buste et au
bassin.
Une légère émission de fumée peut se vé-
rifier lors de l’intervention des préten-
sionneurs. Cette fumée n’est pas nocive
et n’indique pas un début d’incendie.
Le prétensionneur ne nécessite d’aucun
entretien ni graissage.
Toute modification apportée à son état
primitif invalide son efficacité.
Au cas où à la suite d’évènements naturels
exceptionnels (inondations, bourrasques,
etc.) le dispositif est entré en contact avec
de l’eau et de la boue, il faut absolument
le remplacer.LIMITEURS DE CHARGE
Pour augmenter la protection offerte
aux passagers en cas d’accident, les
enrouleurs des ceintures de sécurité
avant sont dotés, à leur intérieur, d’un
dispositif qui permet de doser opportu-
nément la force qui agit sur le buste et
les épaules pendant l’action de retenue
des ceintures en cas de choc frontal.Le prétensionneur ne peut
être utilisé qu’une seule fois.
Après son intervention, s’adresser au
Réseau Après-vente Fiat pour le faire
remplacer. Pour connaître la validi-
té du dispositif lire l’étiquette située
dans la boîte à gants: à l’approche de
cette échéance, s’adresser au Réseau
Après-vente Fiat pour effectuer le
remplacement du dispositif.
ATTENTION
Toute opération comportant
des chocs, des vibrations ou
des réchauffements localisés
(supérieures à 100°C pour une
durée de 6 heures maximum) dans la
zone du prétensionneur peut provoquer
son endommagement ou son déclen-
chement; dans ces conditions ne ren-
trent pas les vibrations produites par les
aspérités de la chaussée ou le franchis-
sement accidentel de petits obstacles
tels que trottoirs, etc. En cas de besoin,
s’adresser au Réseau Après-vente Fiat.
SYSTEME S.B.R.
Le véhicule est doté du système appelé
S.B.R. (Seat Belt Reminder), constitué
d’une alarme sonore qui, avec l’allumage
du témoin
au conducteur et au passager avant qu’il n’a
pas bouclé sa ceinture de sécurité.
L’alarme sonore peut être désactivée tem-
porairement (jusqu’à la prochaine extinc-
tion du moteur) en utilisant la procédure
suivante:
❒boucler la ceinture de sécurité côté
conducteur et côté passager;
❒tourner la clé de contact sur M;
❒attendre pendant plus de 20 secondes,
puis déboucler au moins une des cein-
tures de sécurité.
Pour la désactivation permanente, s’adres-
ser au Réseau Après-vente Fiat.

97
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

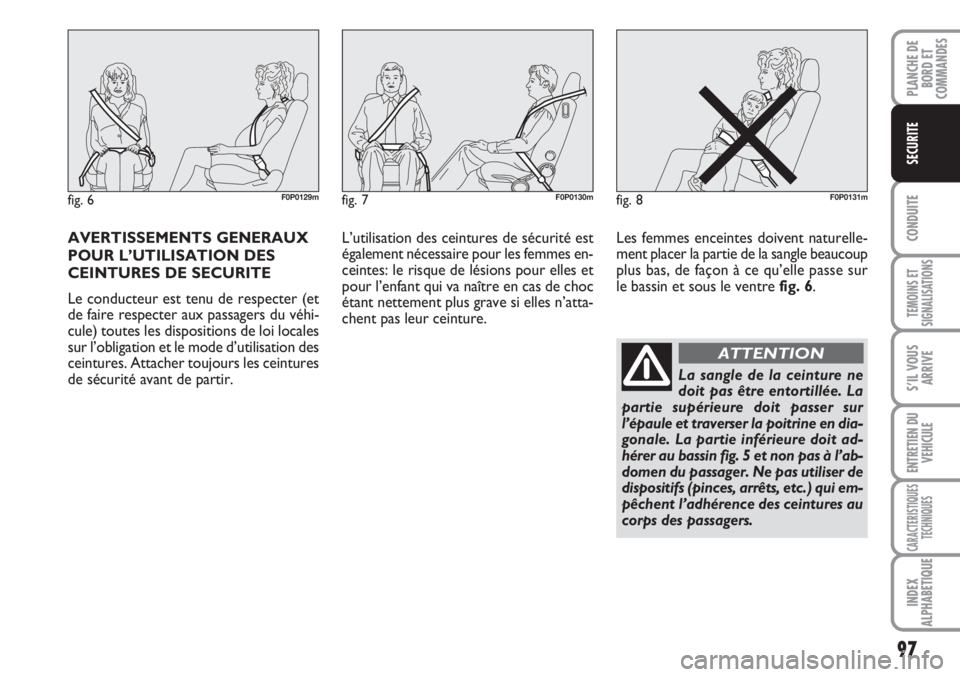

AVERTISSEMENTS GENERAUX
POUR L’UTILISATION DES
CEINTURES DE SECURITE
Le conducteur est tenu de respecter (et
de faire respecter aux passagers du véhi-
cule) toutes les dispositions de loi locales
sur l’obligation et le mode d’utilisation des
ceintures. Attacher toujours les ceintures
de sécurité avant de partir.L’utilisation des ceintures de sécurité est
également nécessaire pour les femmes en-
ceintes: le risque de lésions pour elles et
pour l’enfant qui va naître en cas de choc
étant nettement plus grave si elles n’atta-
chent pas leur ceinture.Les femmes enceintes doivent naturelle-
ment placer la partie de la sangle beaucoup
plus bas, de façon à ce qu’elle passe sur
le bassin et sous le ventre fig. 6.
fig. 6F0P0129mfig. 7F0P0130mfig. 8F0P0131m
La sangle de la ceinture ne
doit pas être entortillée. La
partie supérieure doit passer sur
l’épaule et traverser la poitrine en dia-
gonale. La partie inférieure doit ad-
hérer au bassin fig. 5 et non pas à l’ab-
domen du passager. Ne pas utiliser de
dispositifs (pinces, arrêts, etc.) qui em-
pêchent l’adhérence des ceintures au
corps des passagers.
ATTENTION

98
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

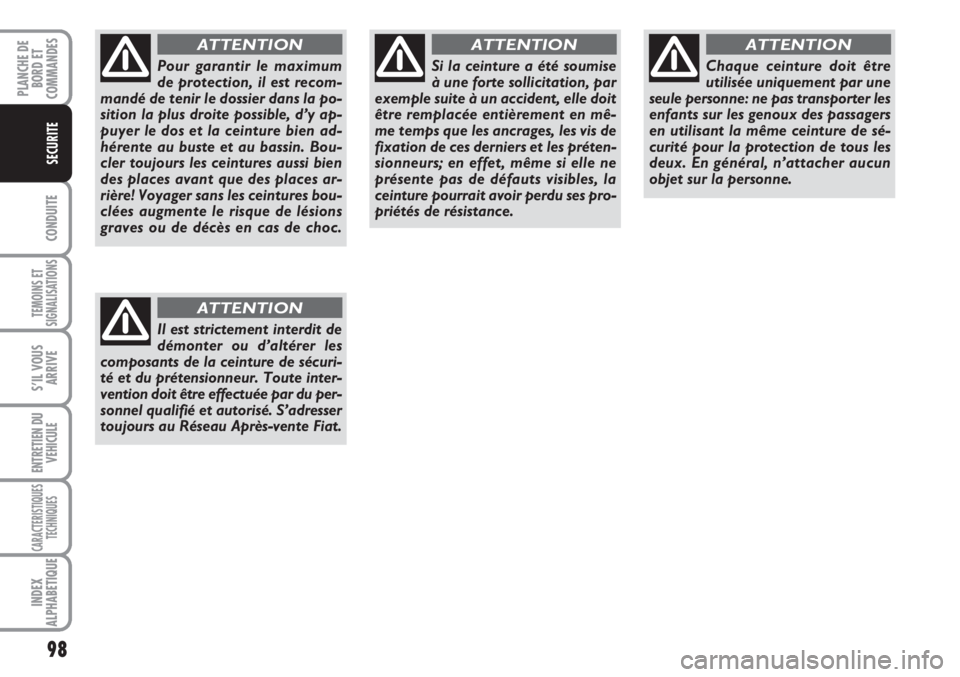

Pour garantir le maximum
de protection, il est recom-
mandé de tenir le dossier dans la po-
sition la plus droite possible, d’y ap-
puyer le dos et la ceinture bien ad-
hérente au buste et au bassin. Bou-
cler toujours les ceintures aussi bien
des places avant que des places ar-
rière! Voyager sans les ceintures bou-
clées augmente le risque de lésions
graves ou de décès en cas de choc.
ATTENTION
Il est strictement interdit de
démonter ou d’altérer les
composants de la ceinture de sécuri-
té et du prétensionneur. Toute inter-
vention doit être effectuée par du per-
sonnel qualifié et autorisé. S’adresser
toujours au Réseau Après-vente Fiat.
ATTENTION
Si la ceinture a été soumise
à une forte sollicitation, par
exemple suite à un accident, elle doit
être remplacée entièrement en mê-
me temps que les ancrages, les vis de
fixation de ces derniers et les préten-
sionneurs; en effet, même si elle ne
présente pas de défauts visibles, la
ceinture pourrait avoir perdu ses pro-
priétés de résistance.
ATTENTION
Chaque ceinture doit être
utilisée uniquement par une
seule personne: ne pas transporter les
enfants sur les genoux des passagers
en utilisant la même ceinture de sé-
curité pour la protection de tous les
deux. En général, n’attacher aucun
objet sur la personne.
ATTENTION

99
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

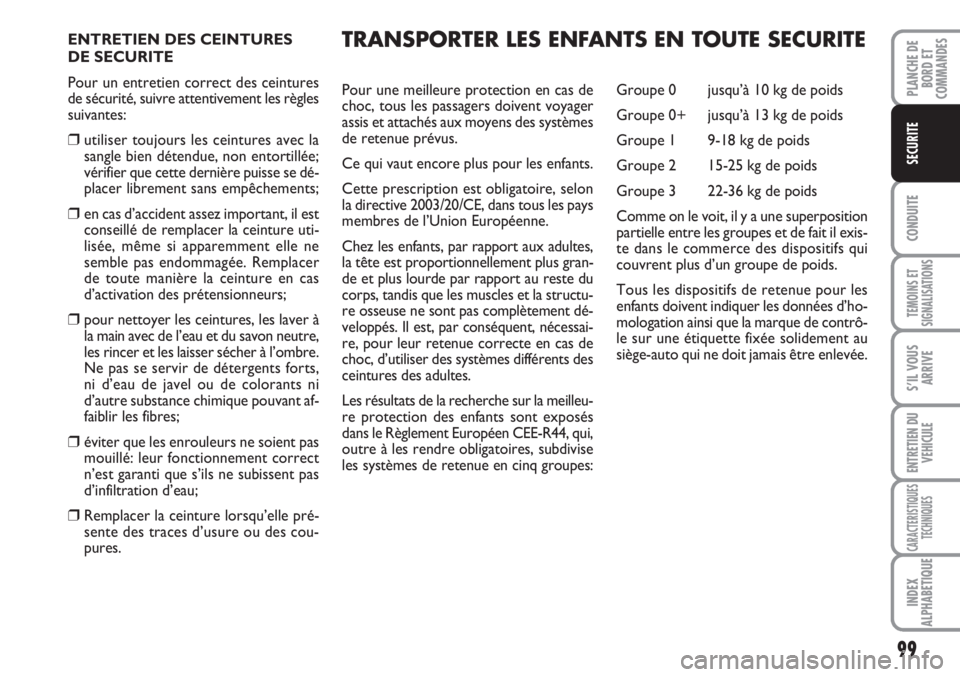

ENTRETIEN DES CEINTURES
DE SECURITE
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les règles
suivantes:
❒utiliser toujours les ceintures avec la
sangle bien détendue, non entortillée;
vérifier que cette dernière puisse se dé-
placer librement sans empêchements;
❒en cas d’accident assez important, il est
conseillé de remplacer la ceinture uti-
lisée, même si apparemment elle ne
semble pas endommagée. Remplacer
de toute manière la ceinture en cas
d’activation des prétensionneurs;
❒pour nettoyer les ceintures, les laver à
la main avec de l’eau et du savon neutre,
les rincer et les laisser sécher à l’ombre.
Ne pas se servir de détergents forts,
ni d’eau de javel ou de colorants ni
d’autre substance chimique pouvant af-
faiblir les fibres;
❒éviter que les enrouleurs ne soient pas
mouillé: leur fonctionnement correct
n’est garanti que s’ils ne subissent pas
d’infiltration d’eau;
❒Remplacer la ceinture lorsqu’elle pré-
sente des traces d’usure ou des cou-
pures.Pour une meilleure protection en cas de
choc, tous les passagers doivent voyager
assis et attachés aux moyens des systèmes
de retenue prévus.
Ce qui vaut encore plus pour les enfants.
Cette prescription est obligatoire, selon
la directive 2003/20/CE, dans tous les pays
membres de l’Union Européenne.
Chez les enfants, par rapport aux adultes,
la tête est proportionnellement plus gran-
de et plus lourde par rapport au reste du
corps, tandis que les muscles et la structu-
re osseuse ne sont pas complètement dé-
veloppés. Il est, par conséquent, nécessai-
re, pour leur retenue correcte en cas de
choc, d’utiliser des systèmes différents des
ceintures des adultes.
Les résultats de la recherche sur la meilleu-
re protection des enfants sont exposés
dans le Règlement Européen CEE-R44, qui,
outre à les rendre obligatoires, subdivise
les systèmes de retenue en cinq groupes: Groupe 0 jusqu’à 10 kg de poids
Groupe 0+ jusqu’à 13 kg de poids
Groupe 1 9-18 kg de poids
Groupe 2 15-25 kg de poids
Groupe 3 22-36 kg de poids
Comme on le voit, il y a une superposition
partielle entre les groupes et de fait il exis-
te dans le commerce des dispositifs qui
couvrent plus d’un groupe de poids.
Tous les dispositifs de retenue pour les
enfants doivent indiquer les données d’ho-
mologation ainsi que la marque de contrô-
le sur une étiquette fixée solidement au
siège-auto qui ne doit jamais être enlevée.
TRANSPORTER LES ENFANTS EN TOUTE SECURITE
