FIAT SCUDO 2012 Betriebsanleitung (in German)

107
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

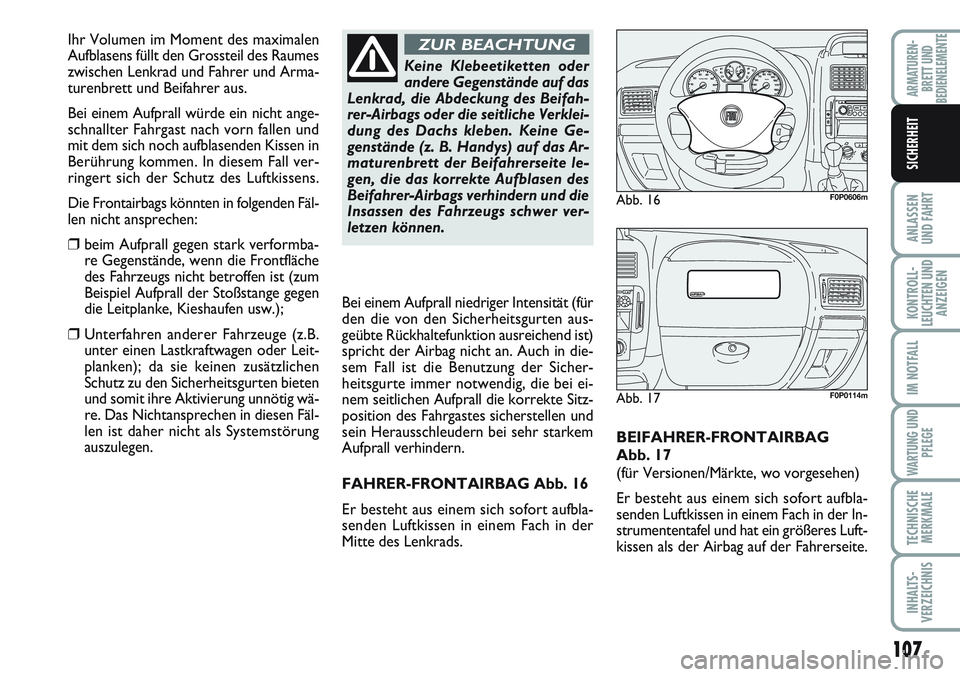

BEIFAHRER-FRONTAIRBAG
Abb. 17
(für Versionen/Märkte, wo vorgesehen)
Er besteht aus einem sich sofort aufbla-
senden Luftkissen in einem Fach in der In-
strumententafel und hat ein größeres Luft-
kissen als der Airbag auf der Fahrerseite.
Abb. 16F0P0606m
Abb. 17F0P0114m
Bei einem Aufprall niedriger Intensität (für
den die von den Sicherheitsgurten aus-
geübte Rückhaltefunktion ausreichend ist)
spricht der Airbag nicht an. Auch in die-
sem Fall ist die Benutzung der Sicher-
heitsgurte immer notwendig, die bei ei-
nem seitlichen Aufprall die korrekte Sitz-
position des Fahrgastes sicherstellen und
sein Herausschleudern bei sehr starkem
Aufprall verhindern.
FAHRER-FRONTAIRBAG Abb. 16
Er besteht aus einem sich sofort aufbla-
senden Luftkissen in einem Fach in der
Mitte des Lenkrads.
Keine Klebeetiketten oder
andere Gegenstände auf das
Lenkrad, die Abdeckung des Beifah-
rer-Airbags oder die seitliche Verklei-
dung des Dachs kleben. Keine Ge-
genstände (z. B. Handys) auf das Ar-
maturenbrett der Beifahrerseite le-
gen, die das korrekte Aufblasen des
Beifahrer-Airbags verhindern und die
Insassen des Fahrzeugs schwer ver-
letzen können.
ZUR BEACHTUNGIhr Volumen im Moment des maximalen
Aufblasens füllt den Grossteil des Raumes
zwischen Lenkrad und Fahrer und Arma-
turenbrett und Beifahrer aus.
Bei einem Aufprall würde ein nicht ange-
schnallter Fahrgast nach vorn fallen und
mit dem sich noch aufblasenden Kissen in
Berührung kommen. In diesem Fall ver-
ringert sich der Schutz des Luftkissens.
Die Frontairbags könnten in folgenden Fäl-
len nicht ansprechen:
❒ beim Aufprall gegen stark verformba-
re Gegenstände, wenn die Frontfläche
des Fahrzeugs nicht betroffen ist (zum
Beispiel Aufprall der Stoßstange gegen
die Leitplanke, Kieshaufen usw.);
❒ Unterfahren anderer Fahrzeuge (z.B.
unter einen Lastkraftwagen oder Leit-
planken); da sie keinen zusätzlichen
Schutz zu den Sicherheitsgurten bieten
und somit ihre Aktivierung unnötig wä-
re. Das Nichtansprechen in diesen Fäl-
len ist daher nicht als Systemstörung
auszulegen.

108
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
MANUELLE DEAKTIVIERUNG
DER FRONT-
UND SEITENAIRBAGS
AUF DER BEIFAHRERSEITE ZUM
SCHUTZ DES OBERKÖR-
PERS/BECKENS (Side Bag)
(für Versionen/Märkte, wo vorgesehen)
Sollte es unbedingt notwendig sein, ein
Kind auf dem Beifahrersitz zu transpor-
tieren, kann der Beifahrer-Front- und Sei-
tenairbag für den Schutz des Oberkörpers
(Side Bag) (für Versionen/Märkte, wo vor-
gesehen) deaktiviert werden.
Die Deaktivierungsvorrichtung Abb. 18
befindet sich am Rand des Handschuhfa-
ches. Um diese zu erreichen, muss die
Klappe des Handschuhfaches geöffnet
werden.
GROSSE GEFAHR: Bei Vor-
handensein eines aktivierten
Airbags (ON) auf der Bei-
fahrerseite dürfen Babywie-
gen nicht entgegen der Fahr-
trichtung auf dem Vordersitz
angebracht werden. Die Auslösung des
Airbags bei einem Aufprall könnte
tödliche Verletzungen für das mitrei-
sende Kind verursachen. Falls unbe-
dingt notwendig, ist stets der Airbag
auf der Beifahrerseite zu deaktivieren,
wenn der Kindersitz auf dem Vorder-
sitz montiert wird. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett
zu vermeiden, auf die entfernteste
Sitzposition einzustellen. Auch bei
Fehlen gesetzlicher Vorschriften ist es
für den besten Schutz der Erwachse-
nen ratsam, den Airbag sofort nach
Beendigung des Transports von Kin-
dern wieder zu aktivieren.
ZUR BEACHTUNG
Abb. 18F0P0115m
Mit dem Zündschlüssel den Sperrzahn der
Deaktivierungsvorrichtung für die Deak-
tivierung des Airbags auf OFFoder für die
Aktivierung auf ONdrehen.
Die Kontrollleuchte
“auf der Instru-
mententafel leuchtet kontinuierlich bis zur
erneuten Aktivierung der Front- und Sei-
tenairbags (Side Bag) (für Versio-
nen/Märkte, wo vorgesehen) zum Schutz
des Oberkörpers.

109
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

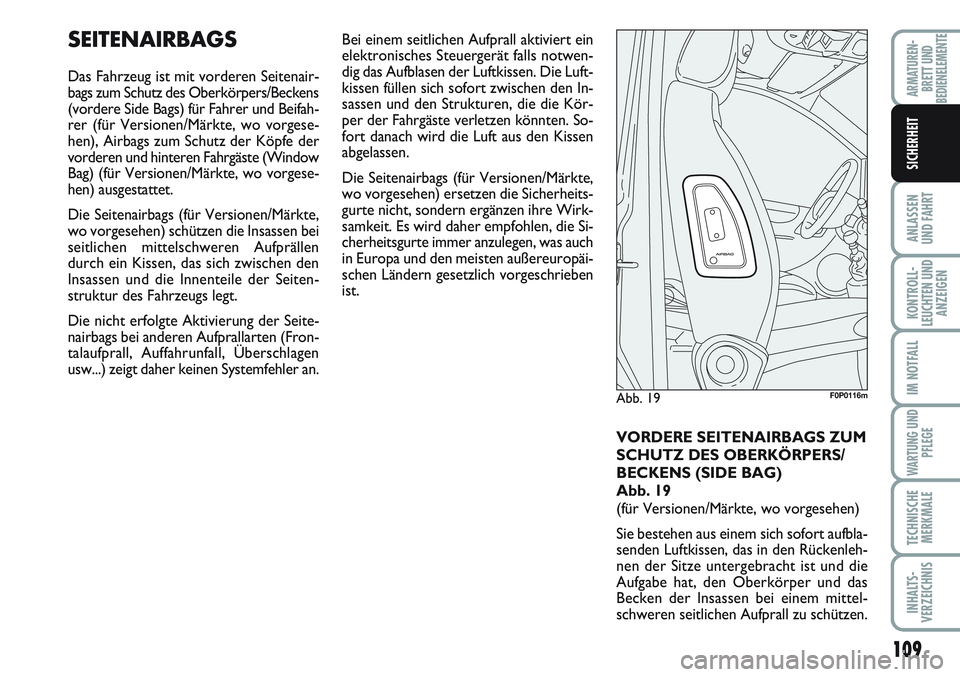

SEITENAIRBAGS
Das Fahrzeug ist mit vorderen Seitenair-
bags zum Schutz des Oberkörpers/Beckens
(vordere Side Bags) für Fahrer und Beifah-
rer (für Versionen/Märkte, wo vorgese-
hen), Airbags zum Schutz der Köpfe der
vorderen und hinteren Fahrgäste (Window
Bag) (für Versionen/Märkte, wo vorgese-
hen) ausgestattet.
Die Seitenairbags (für Versionen/Märkte,
wo vorgesehen) schützen die Insassen bei
seitlichen mittelschweren Aufprällen
durch ein Kissen, das sich zwischen den
Insassen und die Innenteile der Seiten-
struktur des Fahrzeugs legt.
Die nicht erfolgte Aktivierung der Seite-
nairbags bei anderen Aufprallarten (Fron-
talaufprall, Auffahrunfall, Überschlagen
usw...) zeigt daher keinen Systemfehler an.Bei einem seitlichen Aufprall aktiviert ein
elektronisches Steuergerät falls notwen-
dig das Aufblasen der Luftkissen. Die Luft-
kissen füllen sich sofort zwischen den In-
sassen und den Strukturen, die die Kör-
per der Fahrgäste verletzen könnten. So-
fort danach wird die Luft aus den Kissen
abgelassen.
Die Seitenairbags (für Versionen/Märkte,
wo vorgesehen) ersetzen die Sicherheits-
gurte nicht, sondern ergänzen ihre Wirk-
samkeit. Es wird daher empfohlen, die Si-
cherheitsgurte immer anzulegen, was auch
in Europa und den meisten außereuropäi-
schen Ländern gesetzlich vorgeschrieben
ist.
Abb. 19F0P0116m
VORDERE SEITENAIRBAGS ZUM
SCHUTZ DES OBERKÖRPERS/
BECKENS (SIDE BAG)
Abb. 19
(für Versionen/Märkte, wo vorgesehen)
Sie bestehen aus einem sich sofort aufbla-
senden Luftkissen, das in den Rückenleh-
nen der Sitze untergebracht ist und die
Aufgabe hat, den Oberkörper und das
Becken der Insassen bei einem mittel-
schweren seitlichen Aufprall zu schützen.

110
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
SEITENAIRBAGS ZUM SCHUTZ
DES KOPFES (WINDOW BAG)
Abb. 20
(für Versionen/Märkte, wo vorgesehen)
Sie bestehen aus zwei “herunterrollen-
den” Kissen auf der rechten und linken
Seite des Fahrzeugs, die sich hinter der
Seitenverkleidung des Dachs befinden und
die entsprechend abgedeckt sind.
Sie haben die Aufgabe den Kopf der vor-
deren und hinteren Insassen bei einem
seitlichen Aufprall zu schützen, Dank der
großen Oberfläche der Kissen.
ZUR BEACHTUNG Den besten Schutz bei
einem seitlichen Aufprall gewährleistet das
System, wenn man eine korrekte Position
auf dem Sitz einnimmt, damit sich die Sei-
tenairbags korrekt aufblasen können.ZUR BEACHTUNG Das Auslösen der
Front- und/oder Seitenairbags ist möglich,
wenn das Fahrzeug starken Stößen oder
Unfällen ausgesetzt ist, die den Unterbo-
denbereich betreffen, wie z. B. starke
Stöße gegen Stufen, Gehsteige oder feste
Bodenvorsprünge, Durchfahren von
großen Schlaglöchern oder bei Boden-
wellen.
ZUR BEACHTUNG Bei der Auslösung
der Airbags wird eine kleine Menge Pul-
ver freigesetzt. Dieses Pulver ist nicht ge-
sundheitsschädlich und ist auch kein Zei-
chen für einen entstehenden Brand. Das
entfaltete Luftkissen und der Fahrgastraum
können außerdem mit pulverartigen Rück-
ständen bedeckt werden: Dieses Pulver
kann Reizung auf der Haut und an den Au-
gen hervorrufen. Falls man damit in
Berührung kommt, sollte man sich mit
Wasser und neutraler Seife waschen.
Die Verfallsdaten für die pyrotechnische
Ladung und den Spiralkontakt sind auf dem
entsprechenden Schild im Handschuhfach
angegeben. Wenn sich dieses Verfallsda-
tum nähert, wenden Sie sich für den Er-
satz an das Fiat Kundendienstnetz.
Abb. 20F0P0117m
ZUR BEACHTUNG Wenn sich durch ei-
nen Unfall eine der Sicherheitsvorrich-
tungen aktiviert haben sollte, wenden Sie
sich an das Fiat Kundendienstnetz, um die-
se zu ersetzen und die Unversehrtheit der
elektrischen Anlage prüfen zu lassen.
Alle Eingriffe, sei es die Kontrolle, Repa-
ratur oder Ersatz des Airbags, müssen
durch das Fiat Kundendienstnetz ausge-
führt werden.
Bei Verschrottung des Fahrzeugs wenden
Sie sich bitte an das Fiat Kundendienstnetz
zur Deaktivierung der Anlage. Bei Eigen-
tumsveränderung des Fahrzeugs ist es un-
erlässlich, dass der neue Besitzer über die
Benutzungsart und die obigen Hinweise
unterrichtet und ihm die “Betriebsanlei-
tung” ausgehändigt wird.

111
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

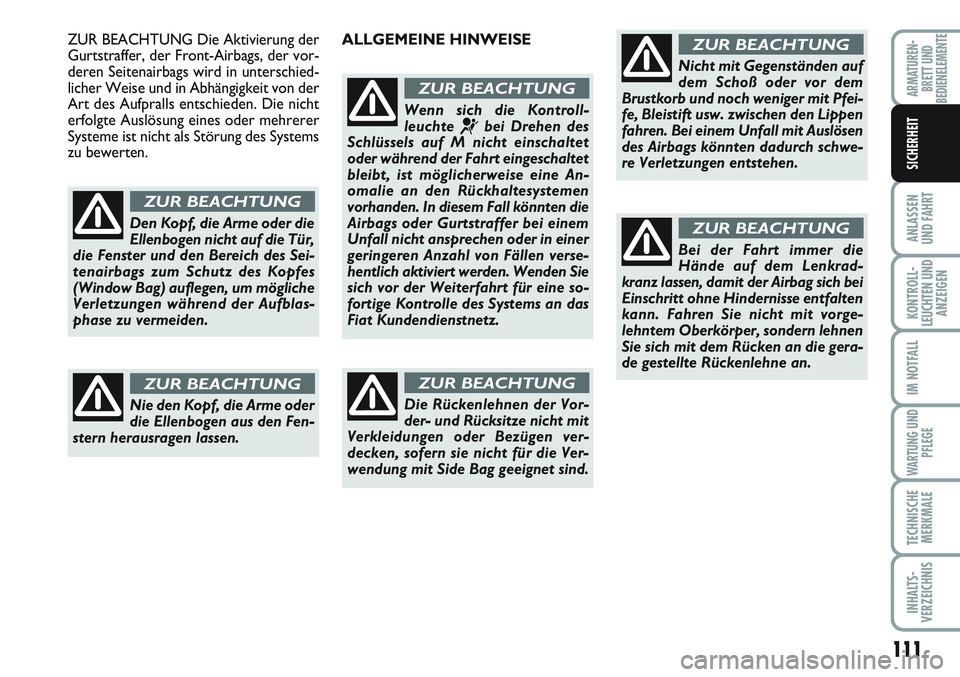

Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür,
die Fenster und den Bereich des Sei-
tenairbags zum Schutz des Kopfes
(Window Bag) auflegen, um mögliche
Verletzungen während der Aufblas-
phase zu vermeiden.
ZUR BEACHTUNG
Nie den Kopf, die Arme oder
die Ellenbogen aus den Fen-
stern herausragen lassen.
ZUR BEACHTUNG
ALLGEMEINE HINWEISE
Wenn sich die Kontroll-
leuchte
¬bei Drehen des
Schlüssels auf M nicht einschaltet
oder während der Fahrt eingeschaltet
bleibt, ist möglicherweise eine An-
omalie an den Rückhaltesystemen
vorhanden. In diesem Fall könnten die
Airbags oder Gurtstraffer bei einem
Unfall nicht ansprechen oder in einer
geringeren Anzahl von Fällen verse-
hentlich aktiviert werden. Wenden Sie
sich vor der Weiterfahrt für eine so-
fortige Kontrolle des Systems an das
Fiat Kundendienstnetz.
ZUR BEACHTUNG
Die Rückenlehnen der Vor-
der- und Rücksitze nicht mit
Verkleidungen oder Bezügen ver-
decken, sofern sie nicht für die Ver-
wendung mit Side Bag geeignet sind.
ZUR BEACHTUNG
Nicht mit Gegenständen auf
dem Schoß oder vor dem
Brustkorb und noch weniger mit Pfei-
fe, Bleistift usw. zwischen den Lippen
fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwe-
re Verletzungen entstehen.
ZUR BEACHTUNGZUR BEACHTUNG Die Aktivierung der
Gurtstraffer, der Front-Airbags, der vor-
deren Seitenairbags wird in unterschied-
licher Weise und in Abhängigkeit von der
Art des Aufpralls entschieden. Die nicht
erfolgte Auslösung eines oder mehrerer
Systeme ist nicht als Störung des Systems
zu bewerten.
Bei der Fahrt immer die
Hände auf dem Lenkrad-
kranz lassen, damit der Airbag sich bei
Einschritt ohne Hindernisse entfalten
kann. Fahren Sie nicht mit vorge-
lehntem Oberkörper, sondern lehnen
Sie sich mit dem Rücken an die gera-
de gestellte Rückenlehne an.
ZUR BEACHTUNG

112
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

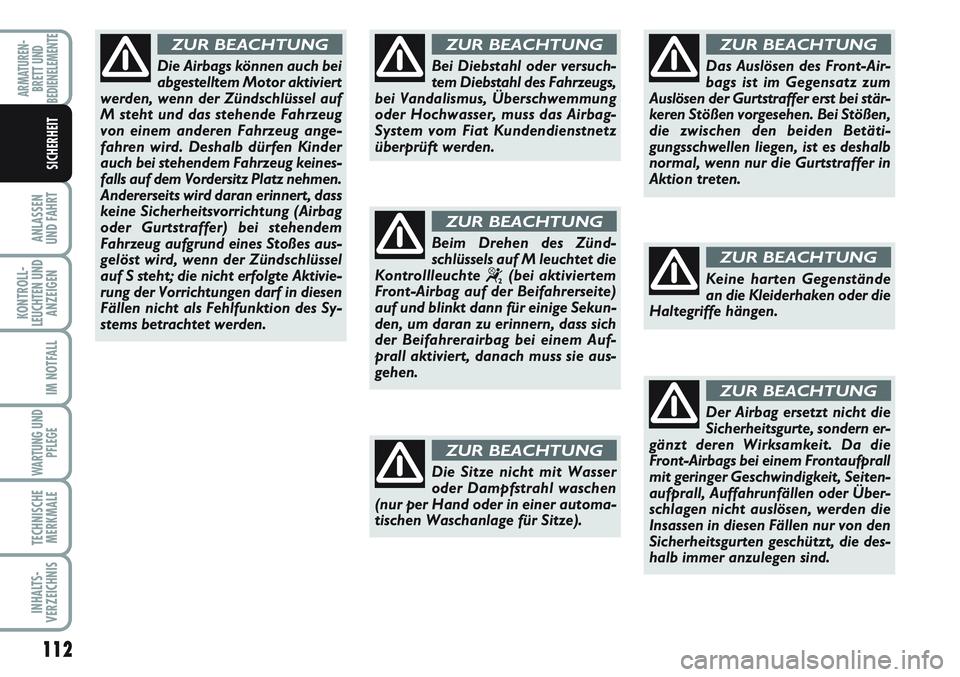

Die Airbags können auch bei
abgestelltem Motor aktiviert
werden, wenn der Zündschlüssel auf
M steht und das stehende Fahrzeug
von einem anderen Fahrzeug ange-
fahren wird. Deshalb dürfen Kinder
auch bei stehendem Fahrzeug keines-
falls auf dem Vordersitz Platz nehmen.
Andererseits wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag
oder Gurtstraffer) bei stehendem
Fahrzeug aufgrund eines Stoßes aus-
gelöst wird, wenn der Zündschlüssel
auf S steht; die nicht erfolgte Aktivie-
rung der Vorrichtungen darf in diesen
Fällen nicht als Fehlfunktion des Sy-
stems betrachtet werden.
ZUR BEACHTUNG
Die Sitze nicht mit Wasser
oder Dampfstrahl waschen
(nur per Hand oder in einer automa-
tischen Waschanlage für Sitze).
ZUR BEACHTUNG
Das Auslösen des Front-Air-
bags ist im Gegensatz zum
Auslösen der Gurtstraffer erst bei stär-
keren Stößen vorgesehen. Bei Stößen,
die zwischen den beiden Betäti-
gungsschwellen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in
Aktion treten.
ZUR BEACHTUNG
Keine harten Gegenstände
an die Kleiderhaken oder die
Haltegriffe hängen.
ZUR BEACHTUNG
Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern er-
gänzt deren Wirksamkeit. Da die
Front-Airbags bei einem Frontaufprall
mit geringer Geschwindigkeit, Seiten-
aufprall, Auffahrunfällen oder Über-
schlagen nicht auslösen, werden die
Insassen in diesen Fällen nur von den
Sicherheitsgurten geschützt, die des-
halb immer anzulegen sind.
ZUR BEACHTUNG
Beim Drehen des Zünd-
schlüssels auf M leuchtet die
Kontrollleuchte
“(bei aktiviertem
Front-Airbag auf der Beifahrerseite)
auf und blinkt dann für einige Sekun-
den, um daran zu erinnern, dass sich
der Beifahrerairbag bei einem Auf-
prall aktiviert, danach muss sie aus-
gehen.
ZUR BEACHTUNG
Bei Diebstahl oder versuch-
tem Diebstahl des Fahrzeugs,
bei Vandalismus, Überschwemmung
oder Hochwasser, muss das Airbag-
System vom Fiat Kundendienstnetz
überprüft werden.
ZUR BEACHTUNG

113
SICHERHEIT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UNDBEDIENELEMENTE
ANLASSEN
UND FAHRT

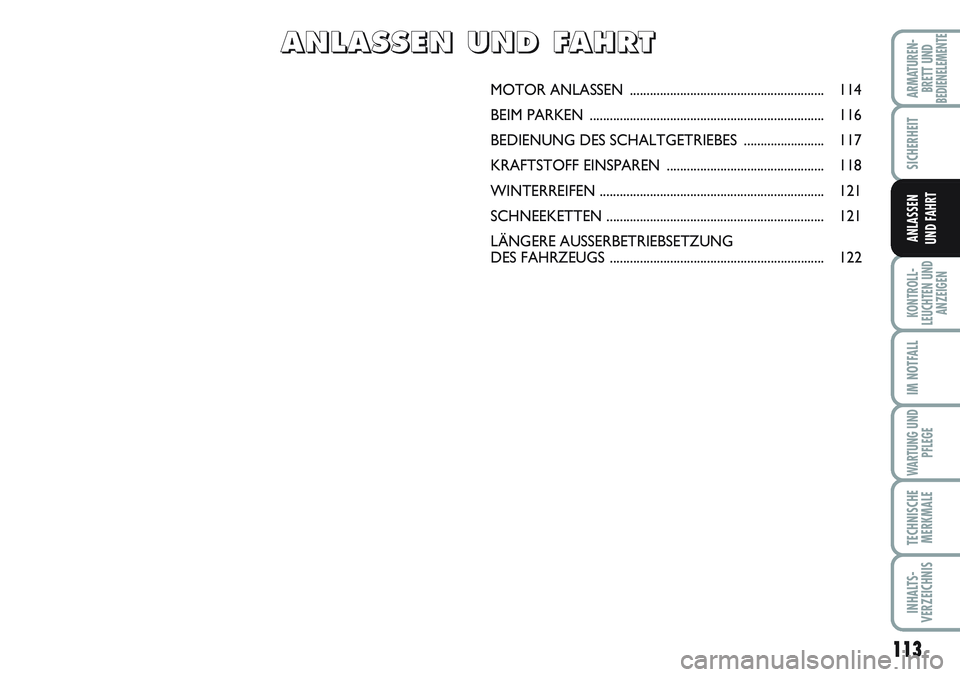

MOTOR ANLASSEN .......................................................... 114
BEIM PARKEN ...................................................................... 116
BEDIENUNG DES SCHALTGETRIEBES ........................ 117
KRAFTSTOFF EINSPAREN ............................................... 118
WINTERREIFEN ................................................................... 121
SCHNEEKETTEN ................................................................. 121
LÄNGERE AUSSERBETRIEBSETZUNG
DES FAHRZEUGS ................................................................ 122
A A
N N
L L
A A
S S
S S
E E
N N
U U
N N
D D
F F
A A
H H
R R
T T

114
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT

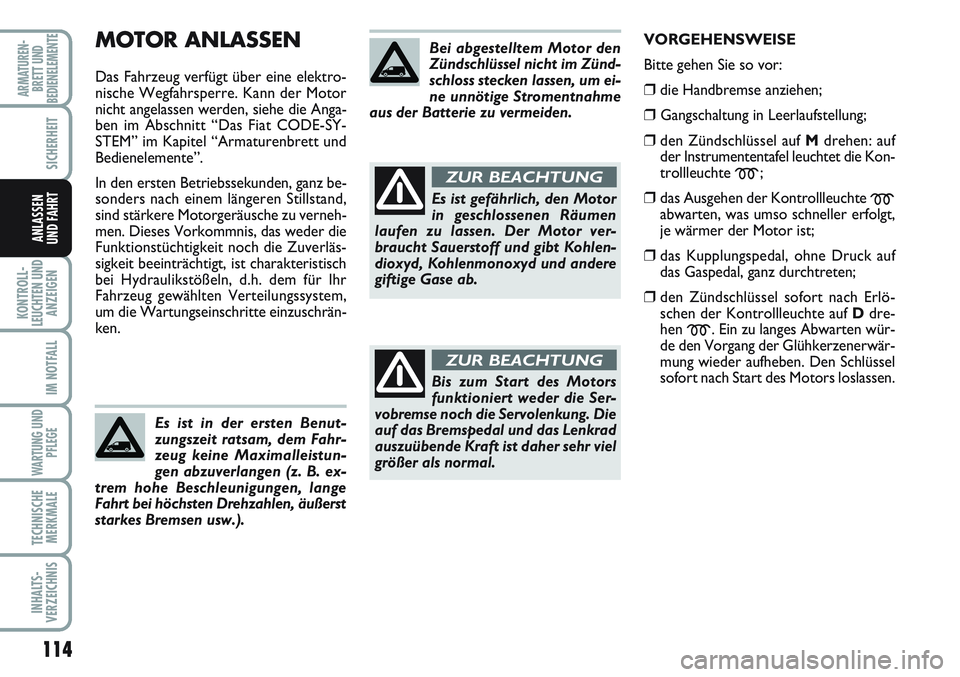

MOTOR ANLASSEN
Das Fahrzeug verfügt über eine elektro-
nische Wegfahrsperre. Kann der Motor
nicht angelassen werden, siehe die Anga-
ben im Abschnitt “Das Fiat CODE-SY-
STEM” im Kapitel “Armaturenbrett und
Bedienelemente”.
In den ersten Betriebssekunden, ganz be-
sonders nach einem längeren Stillstand,
sind stärkere Motorgeräusche zu verneh-
men. Dieses Vorkommnis, das weder die
Funktionstüchtigkeit noch die Zuverläs-
sigkeit beeinträchtigt, ist charakteristisch
bei Hydraulikstößeln, d.h. dem für Ihr
Fahrzeug gewählten Verteilungssystem,
um die Wartungseinschritte einzuschrän-
ken.
Es ist in der ersten Benut-
zungszeit ratsam, dem Fahr-
zeug keine Maximalleistun-
gen abzuverlangen (z. B. ex-
trem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
Bei abgestelltem Motor den
Zündschlüssel nicht im Zünd-
schloss stecken lassen, um ei-
ne unnötige Stromentnahme
aus der Batterie zu vermeiden.
Es ist gefährlich, den Motor
in geschlossenen Räumen
laufen zu lassen. Der Motor ver-
braucht Sauerstoff und gibt Kohlen-
dioxyd, Kohlenmonoxyd und andere
giftige Gase ab.
ZUR BEACHTUNG
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolenkung. Die
auf das Bremspedal und das Lenkrad
auszuübende Kraft ist daher sehr viel
größer als normal.
ZUR BEACHTUNG
VORGEHENSWEISE
Bitte gehen Sie so vor:
❒die Handbremse anziehen;
❒ Gangschaltung in Leerlaufstellung;
❒den Zündschlüssel auf M drehen: auf
der Instrumententafel leuchtet die Kon-
trollleuchte
m;
❒das Ausgehen der Kontrollleuchte mabwarten, was umso schneller erfolgt,
je wärmer der Motor ist;
❒das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
❒den Zündschlüssel sofort nach Erlö-
schen der Kontrollleuchte auf Ddre-
hen
m. Ein zu langes Abwarten wür-
de den Vorgang der Glühkerzenerwär-
mung wieder aufheben. Den Schlüssel
sofort nach Start des Motors loslassen.

115
SICHERHEIT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UNDBEDIENELEMENTE
ANLASSEN
UND FAHRT
Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf Szu drehen.
Wenn mit Schlüssel auf Mdie Kontroll-
leuchte
mauf dem Display eingeschal-
tet bleibt, bringen Sie den Schlüssel wie-
der auf Sund dann wieder auf M; falls die
Kontrollleuchte eingeschaltet bleibt, ver-
suchen Sie es wieder mit den anderen mit-
gelieferten Schlüsseln.
ZUR BEACHTUNG Bei abgestelltem Mo-
tor den Zündschlüssel nicht auf Mlassen.
Das Blinken der Lampe
mfür 60 Sekunden während
oder nach dem eventuell län-
geren Anlassvorgang bedeutet
einen Fehler im Vorglühsystem. Springt
das Fahrzeug an, so kann es normal be-
nutzt werden, es ist aber notwendig,
schnellstmöglich das Fiat Kunden-
dienstnetz aufzusuchen.
WARMLAUFEN DES SOEBEN
GESTARTETEN MOTORS
Bitte gehen Sie so vor:
❒ Mit dem Fahrzeug langsam anfahren,
mit mittleren Drehzahlen und ohne
stark Gas zu geben;
❒Vermeiden Sie es, dem Fahrzeug schon
auf den ersten Kilometern Höchstlei-
stungen abzuverlangen. Es ist ratsam ab-
zuwarten, bis der Zeiger des Kühlflüs-
sigkeitsthermometers anfängt, sich zu
bewegen.
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolen-
kung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist
daher sehr viel größer als normal.
Ein Anlassen durch Anschie-
ben, Abschleppen oder unter
Ausnutzung von abschüssigem
Gelände ist unbedingt zu ver-
meiden. Hierdurch würde Kraftstoff in
den Auspuffkatalysator gelangen und
ihn unwiderruflich beschädigen.
ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den
Zündschlüssel auf S.
ZUR BEACHTUNG Nach einer anstren-
genden Strecke ist es besser, den Motor
vor dem Abstellen im Leerlauf “wieder zu
Atem kommen zu lassen”, damit die Tem-
peratur unter der Motorhaube absinken
kann.
Das “Gasgeben” vor dem Ab-
stellen des Motors nützt
nichts, verbraucht Kraftstoff
und ist besonders schädlich
für Motore mit Turbolader.

116
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN

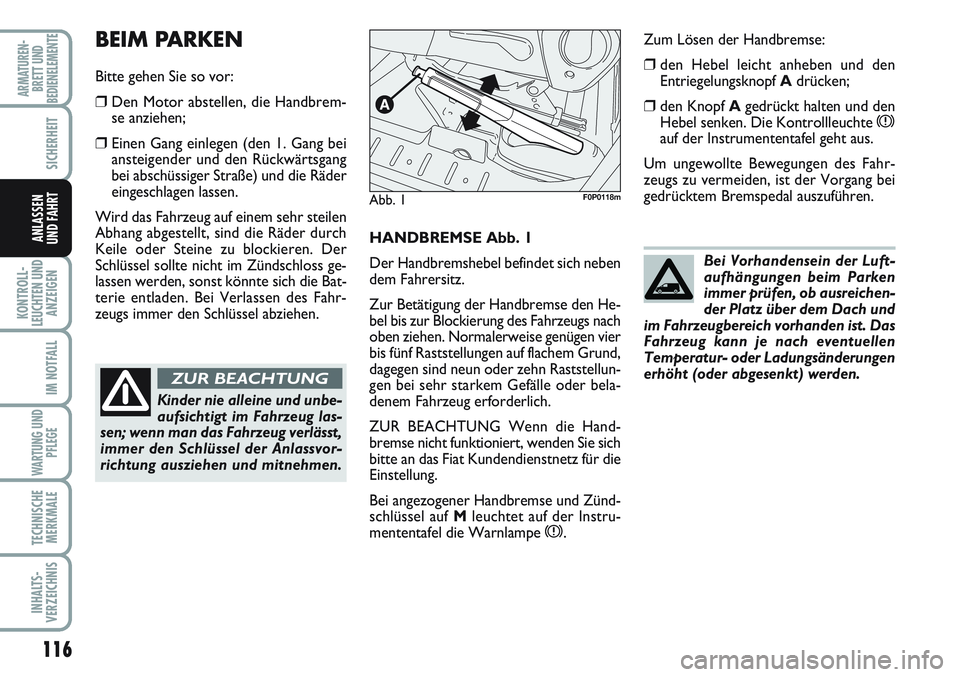

UND FAHRTHANDBREMSE Abb. 1
Der Handbremshebel befindet sich neben
dem Fahrersitz.
Zur Betätigung der Handbremse den He-
bel bis zur Blockierung des Fahrzeugs nach
oben ziehen. Normalerweise genügen vier
bis fünf Raststellungen auf flachem Grund,
dagegen sind neun oder zehn Raststellun-
gen bei sehr starkem Gefälle oder bela-
denem Fahrzeug erforderlich.
ZUR BEACHTUNG Wenn die Hand-
bremse nicht funktioniert, wenden Sie sich
bitte an das Fiat Kundendienstnetz für die
Einstellung.
Bei angezogener Handbremse und Zünd-
schlüssel auf Mleuchtet auf der Instru-
mententafel die Warnlampe
x.
BEIM PARKEN
Bitte gehen Sie so vor:
❒ Den Motor abstellen, die Handbrem-
se anziehen;
❒Einen Gang einlegen (den 1. Gang bei
ansteigender und den Rückwärtsgang
bei abschüssiger Straße) und die Räder
eingeschlagen lassen.
Wird das Fahrzeug auf einem sehr steilen
Abhang abgestellt, sind die Räder durch
Keile oder Steine zu blockieren. Der
Schlüssel sollte nicht im Zündschloss ge-
lassen werden, sonst könnte sich die Bat-
terie entladen. Bei Verlassen des Fahr-
zeugs immer den Schlüssel abziehen.
Kinder nie alleine und unbe-
aufsichtigt im Fahrzeug las-
sen; wenn man das Fahrzeug verlässt,
immer den Schlüssel der Anlassvor-
richtung ausziehen und mitnehmen.
ZUR BEACHTUNG
Abb. 1F0P0118m
Zum Lösen der Handbremse:
❒den Hebel leicht anheben und den
Entriegelungsknopf Adrücken;
❒den Knopf Agedrückt halten und den
Hebel senken. Die Kontrollleuchte xauf der Instrumententafel geht aus.
Um ungewollte Bewegungen des Fahr-
zeugs zu vermeiden, ist der Vorgang bei
gedrücktem Bremspedal auszuführen.
Bei Vorhandensein der Luft-
aufhängungen beim Parken
immer prüfen, ob ausreichen-
der Platz über dem Dach und
im Fahrzeugbereich vorhanden ist. Das
Fahrzeug kann je nach eventuellen
Temperatur- oder Ladungsänderungen
erhöht (oder abgesenkt) werden.
