FIAT SCUDO 2013 Instrukcja obsługi (in Polish)

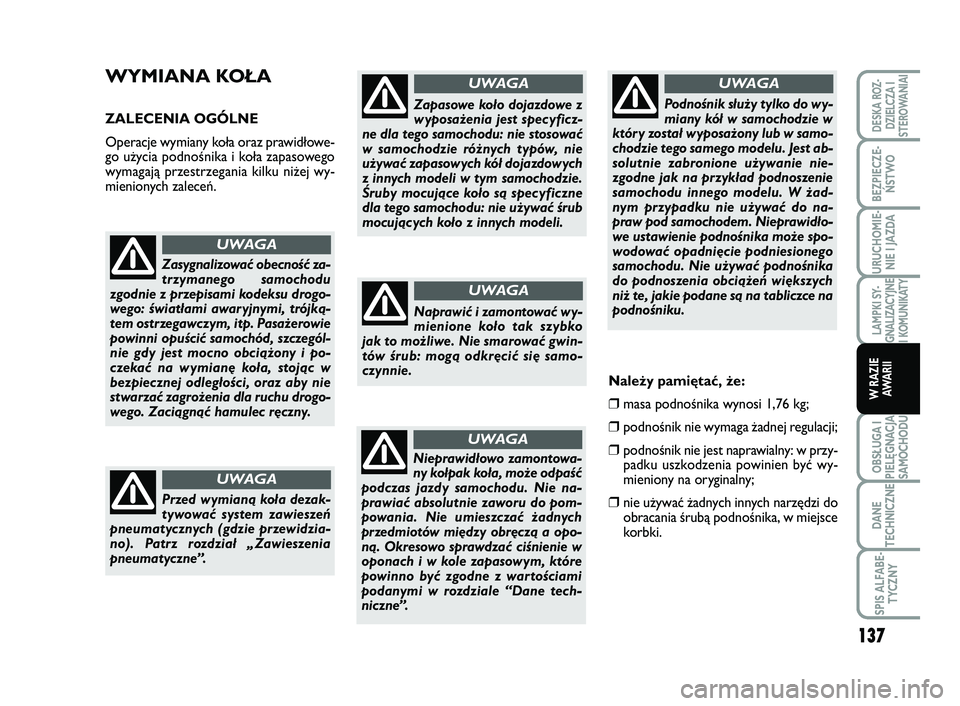

WYMIANA KOŁA
ZALECENIA OGÓLNE
Operacje wymiany koła oraz prawidłowe-
go użycia podnośnika i koła zapasowego
wymagają przestrzegania kilku niżej wy-
mienionych zaleceń.
Zasygnalizować obecność za-
trzymanego samochodu
zgodnie z przepisami kodeksu drogo-
wego: światłami awaryjnymi, trójką-
tem ostrzegawczym, itp. Pasażerowie
powinni opuścić samochód, szczegól-
nie gdy jest mocno obciążony i po-
czekać na wymianę koła, stojąc w
bezpiecznej odległości, oraz aby nie
stwarzać zagrożenia dla ruchu drogo-
wego. Zaciągnąć hamulec ręczny.
UWAGA
Przed wymianą koła dezak-
tywować system zawieszeń
pneumatycznych (gdzie przewidzia-
no). Patrz rozdział „Zawieszenia
pneumatyczne”.
UWAGA
137
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
Zapasowe koło dojazdowe z
wyposażenia jest specyficz-
ne dla tego samochodu: nie stosować
w samochodzie różnych typów, nie
używać zapasowych kół dojazdowych
z innych modeli w tym samochodzie.
Śruby mocujące koło są specyficzne
dla tego samochodu: nie używać śrub
mocujących koło z innych modeli.
UWAGA
Naprawić i zamontować wy-
mienione koło tak szybko
jak to możliwe. Nie smarować gwin-
tów śrub: mogą odkręcić się samo-
czynnie.
UWAGA
Podnośnik służy tylko do wy-
miany kół w samochodzie w
który został wyposażony lub w samo-
chodzie tego samego modelu. Jest ab-
solutnie zabronione używanie nie-
zgodne jak na przykład podnoszenie
samochodu innego modelu. W żad-
nym przypadku nie używać do na-
praw pod samochodem. Nieprawidło-
we ustawienie podnośnika może spo-
wodować opadnięcie podniesionego
samochodu. Nie używać podnośnika
do podnoszenia obciążeń większych
niż te, jakie podane są na tabliczce na
podnośniku.
UWAGA
Nieprawidłowo zamontowa-
ny kołpak koła, może odpaść
podczas jazdy samochodu. Nie na-
prawiać absolutnie zaworu do pom-
powania. Nie umieszczać żadnych
przedmiotów między obręczą a opo-
ną. Okresowo sprawdzać ciśnienie w
oponach i w kole zapasowym, które
powinno być zgodne z wartościami
podanymi w rozdziale “Dane tech-
niczne”.
UWAGA
Należy pamiętać, że:
❒masa podnośnika wynosi 1,76 kg;
❒podnośnik nie wymaga żadnej regulacji;
❒podnośnik nie jest naprawialny: w przy-
padku uszkodzenia powinien być wy-
mieniony na oryginalny;
❒nie używać żadnych innych narzędzi do
obracania śrubą podnośnika, w miejsce
korbki.
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 137

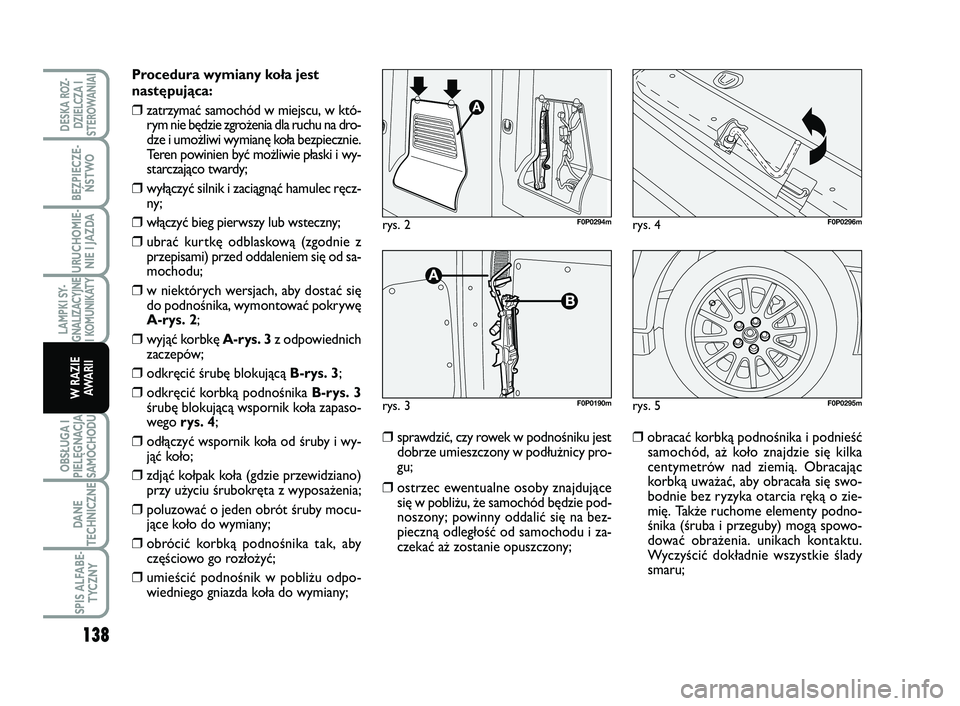

Procedura wymiany koła jest
następująca:
❒zatrzymać samochód w miejscu, w któ-
rym nie będzie zgrożenia dla ruchu na dro-
dze i umożliwi wymianę koła bezpiecznie.
Teren powinien być możliwie płaski i wy-
starczająco twardy;
❒wyłączyć silnik i zaciągnąć hamulec ręcz-
ny;
❒włączyć bieg pierwszy lub wsteczny;
❒ubrać kurtkę odblaskową (zgodnie z
przepisami) przed oddaleniem się od sa-
mochodu;
❒w niektórych wersjach, aby dostać się
do podnośnika, wymontować pokrywę
A-rys. 2;
❒wyjąć korbkę A-rys. 3 z odpowiednich
zaczepów;
❒odkręcić śrubę blokującą B-rys. 3;
❒odkręcić korbką podnośnika B-rys. 3
śrubę blokującą wspornik koła zapaso-
wego rys. 4;
❒odłączyć wspornik koła od śruby i wy-
jąć koło;
❒zdjąć kołpak koła (gdzie przewidziano)
przy użyciu śrubokręta z wyposażenia;
❒poluzować o jeden obrót śruby mocu-
jące koło do wymiany;
❒obrócić korbką podnośnika tak, aby
częściowo go rozłożyć;
❒umieścić podnośnik w pobliżu odpo-
wiedniego gniazda koła do wymiany;
❒sprawdzić, czy rowek w podnośniku jest
dobrze umieszczony w podłużnicy pro-
gu;
❒ostrzec ewentualne osoby znajdujące
się w pobliżu, że samochód będzie pod-
noszony; powinny oddalić się na bez-
pieczną odległość od samochodu i za-
czekać aż zostanie opuszczony;
❒obracać korbką podnośnika i podnieść
samochód, aż koło znajdzie się kilka
centymetrów nad ziemią. Obracając
korbką uważać, aby obracała się swo-
bodnie bez ryzyka otarcia ręką o zie-
mię. Także ruchome elementy podno-
śnika (śruba i przeguby) mogą spowo-
dować obrażenia. unikach kontaktu.
Wyczyścić dokładnie wszystkie ślady
smaru;
rys. 4F0P0296m
rys. 5F0P0295m
rys. 2F0P0294m
rys. 3F0P0190m
138
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 138

139
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

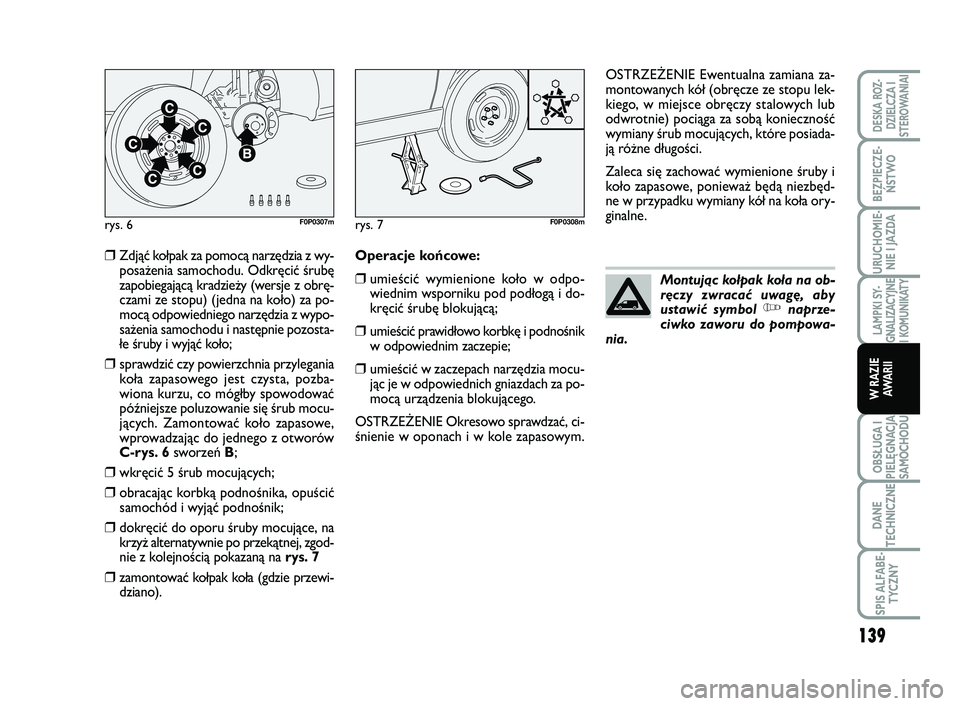

❒Zdjąć kołpak za pomocą narzędzia z wy-
posażenia samochodu. Odkręcić śrubę
zapobiegającą kradzieży (wersje z obrę-
czami ze stopu) (jedna na koło) za po-
mocą odpowiedniego narzędzia z wypo-
sażenia samochodu i następnie pozosta-
łe śruby i wyjąć koło;
❒sprawdzić czy powierzchnia przylegania
koła zapasowego jest czysta, pozba-
wiona kurzu, co mógłby spowodować
późniejsze poluzowanie się śrub mocu-
jących. Zamontować koło zapasowe,
wprowadzając do jednego z otworów
C-rys. 6sworzeń B;
❒wkręcić 5 śrub mocujących;
❒obracając korbką podnośnika, opuścić
samochód i wyjąć podnośnik;
❒dokręcić do oporu śruby mocujące, na
krzyż alternatywnie po przekątnej, zgod-
nie z kolejnością pokazaną na rys. 7
❒zamontować kołpak koła (gdzie przewi-
dziano).Operacje końcowe:
❒umieścić wymienione koło w odpo-
wiednim wsporniku pod podłogą i do-
kręcić śrubę blokującą;
❒umieścić prawidłowo korbkę i podnośnik
w odpowiednim zaczepie;
❒umieścić w zaczepach narzędzia mocu-
jąc je w odpowiednich gniazdach za po-
mocą urządzenia blokującego.
OSTRZEŻENIE Okresowo sprawdzać, ci-
śnienie w oponach i w kole zapasowym.OSTRZEŻENIE Ewentualna zamiana za-
montowanych kół (obręcze ze stopu lek-
kiego, w miejsce obręczy stalowych lub
odwrotnie) pociąga za sobą konieczność
wymiany śrub mocujących, które posiada-
ją różne długości.
Zaleca się zachować wymienione śruby i
koło zapasowe, ponieważ będą niezbęd-
ne w przypadku wymiany kół na koła ory-
ginalne.
rys. 6F0P0307mrys. 7F0P0308m
Montując kołpak koła na ob-
ręczy zwracać uwagę, aby
ustawić symbol
Ynaprze-
ciwko zaworu do pompowa-
nia.
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 139

140
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
URUCHOMIE- NIE I JAZDA
W RAZIEAWA R I I

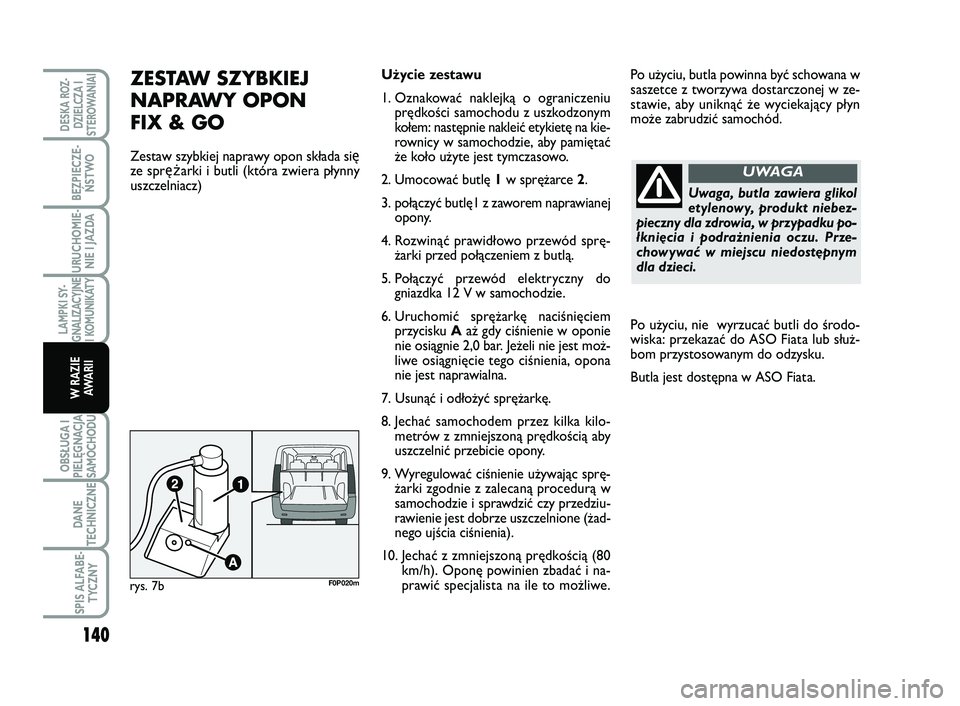

ZESTAW SZYBKIEJ
NAPRAWY OPON
Zestaw szybkiej naprawy opon składa si ę ze spr ężarki i butli (która zwiera płynny uszczelniacz)
Użycie zestawu
1. Oznakować naklejką o ograniczeniu prędkości samochodu z uszkodzonymkołem: następnie nakleić etykietę na kie-rownicy w samochodzie, aby pamiętaćże koło użyte jest tymczasowo.
2. Umocować butlę 1w sprężarce 2.
3. połączyć butlę1 z zaworem naprawianej opony.
4. Rozwinąć prawidłowo przewód sprę- żarki przed połączeniem z butlą.
5. Połączyć przewód elektryczny do gniazdka 12 V w samochodzie.
6. Uruchomić sprężarkę naciśnięciem
przycisku Aaż gdy ciśnienie w oponie nie osiągnie 2,0 bar. Jeżeli nie jest moż-liwe osiągnięcie tego ciśnienia, oponanie jest naprawialna.
7. Usunąć i odłożyć sprężarkę.
8. Jechać samochodem przez kilka kilo- metrów z zmniejszoną prędkością abyuszczelnić przebicie opony.
9. Wyregulować ciśnienie używając sprę- żarki zgodnie z zalecaną procedurą wsamochodzie i sprawdzić czy przedziu-
rawienie jest dobrze uszczelnione (żad-nego ujścia ciśnienia).
10. Jec hać z zmniejszoną prędkością (80 km/h). Oponę powinien zbadać i na-prawić specjalista na ile to możliwe.
Po użyciu, butla powinna być schowana w saszetce z tworzywa dostarczonej w ze-stawie, aby uniknąć że wyciekający płynmoże zabrudzić samochód.
Po użyciu, nie wyrzucać butli do środo- wiska: przekazać do ASO Fiata lub służ-bom przystosowanym do odzysku.
Butla jest dostępna w ASO Fiata.
Uwaga, butla zawiera glikol etylenowy, produkt niebez-pieczny dla zdrowia, w przypadku po-łknięcia i podrażnienia oczu. Prze-chowywać w miejscu niedostępnymdla dzieci.
UWAGA
rys. 7bF0P020m
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 140
FIX & GO

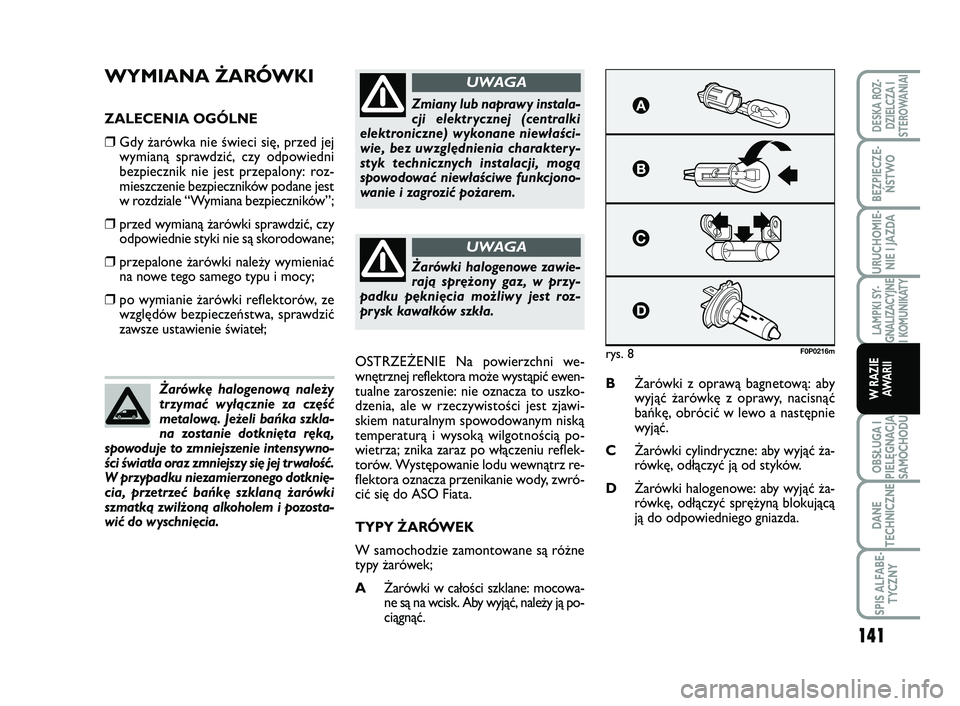

WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❒Gdy żarówka nie świeci się, przed jej
wymianą sprawdzić, czy odpowiedni
bezpiecznik nie jest przepalony: roz-
mieszczenie bezpieczników podane jest
w rozdziale “Wymiana bezpieczników”;
❒przed wymianą żarówki sprawdzić, czy
odpowiednie styki nie są skorodowane;
❒przepalone żarówki należy wymieniać
na nowe tego samego typu i mocy;
❒po wymianie żarówki reflektorów, ze
względów bezpieczeństwa, sprawdzić
zawsze ustawienie świateł;
OSTRZEŻENIE Na powierzchni we-
wnętrznej reflektora może wystąpić ewen-
tualne zaroszenie: nie oznacza to uszko-
dzenia, ale w rzeczywistości jest zjawi-
skiem naturalnym spowodowanym niską
temperaturą i wysoką wilgotnością po-
wietrza; znika zaraz po włączeniu reflek-
torów. Występowanie lodu wewnątrz re-
flektora oznacza przenikanie wody, zwró-
cić się do ASO Fiata.
TYPY ŻARÓWEK
W samochodzie zamontowane są różne
typy żarówek;
AŻarówki w całości szklane: mocowa-
ne są na wcisk. Aby wyjąć, należy ją po-
ciągnąć.BŻarówki z oprawą bagnetową: aby
wyjąć żarówkę z oprawy, nacisnąć
bańkę, obrócić w lewo a następnie
wyjąć.
CŻarówki cylindryczne: aby wyjąć ża-
rówkę, odłączyć ją od styków.
DŻarówki halogenowe: aby wyjąć ża-
rówkę, odłączyć sprężyną blokującą
ją do odpowiedniego gniazda. Żarówkę halogenową należy
trzymać wyłącznie za część
metalową. Jeżeli bańka szkla-
na zostanie dotknięta ręką,
spowoduje to zmniejszenie intensywno-
ści światła oraz zmniejszy się jej trwałość.
W przypadku niezamierzonego dotknię-
cia, przetrzeć bańkę szklaną żarówki
szmatką zwilżoną alkoholem i pozosta-
wić do wyschnięcia.
Zmiany lub naprawy instala-
cji elektrycznej (centralki
elektroniczne) wykonane niewłaści-
wie, bez uwzględnienia charaktery-
styk technicznych instalacji, mogą
spowodować niewłaściwe funkcjono-
wanie i zagrozić pożarem.
UWAGA
Żarówki halogenowe zawie-
rają sprężony gaz, w przy-
padku pęknięcia możliwy jest roz-
prysk kawałków szkła.
UWAGA
rys. 8F0P0216m
141
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 141

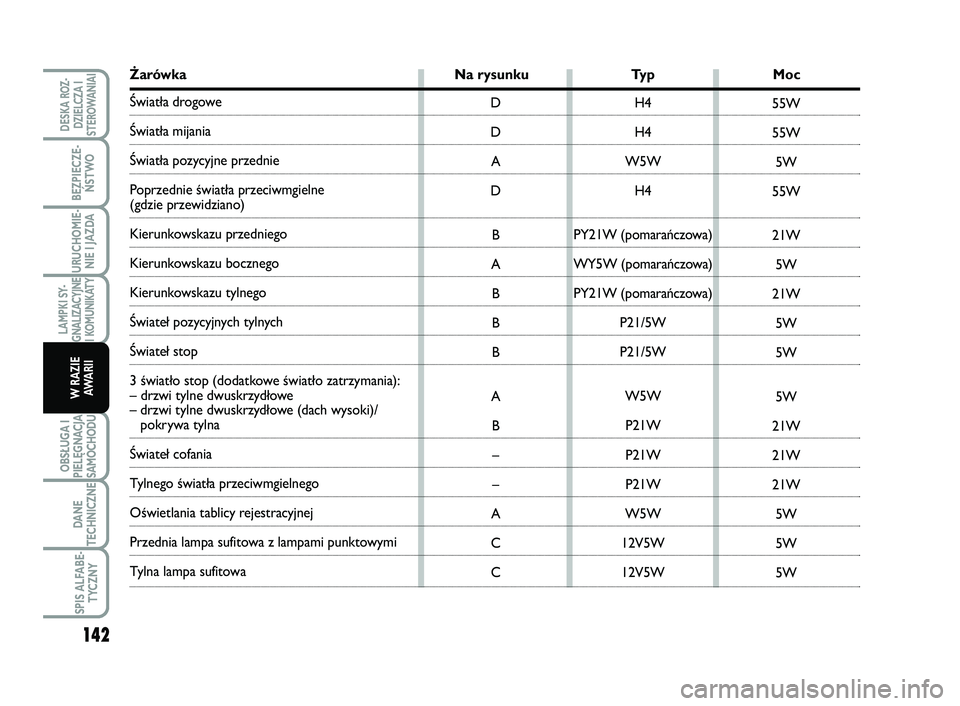

Żarówka Na rysunku Typ Moc
Światła drogowe
Światła mijania
Światła pozycyjne przednie
Poprzednie światła przeciwmgielne
(gdzie przewidziano)
Kierunkowskazu przedniego
Kierunkowskazu bocznego
Kierunkowskazu tylnego
Świateł pozycyjnych tylnych
Świateł stop
3 światło stop (dodatkowe światło zatrzymania):
– drzwi tylne dwuskrzydłowe
– drzwi tylne dwuskrzydłowe (dach wysoki)/
pokrywa tylna
Świateł cofania
Tylnego światła przeciwmgielnego
Oświetlania tablicy rejestracyjnej
Przednia lampa sufitowa z lampami punktowymi
Tylna lampa sufitowaH4
H4
W5W
H4
PY21W (pomarańczowa)
WY5W (pomarańczowa)
PY21W (pomarańczowa)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
142
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 142

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i jej mocy patrz
rozdział “Wymiana żarówki”.

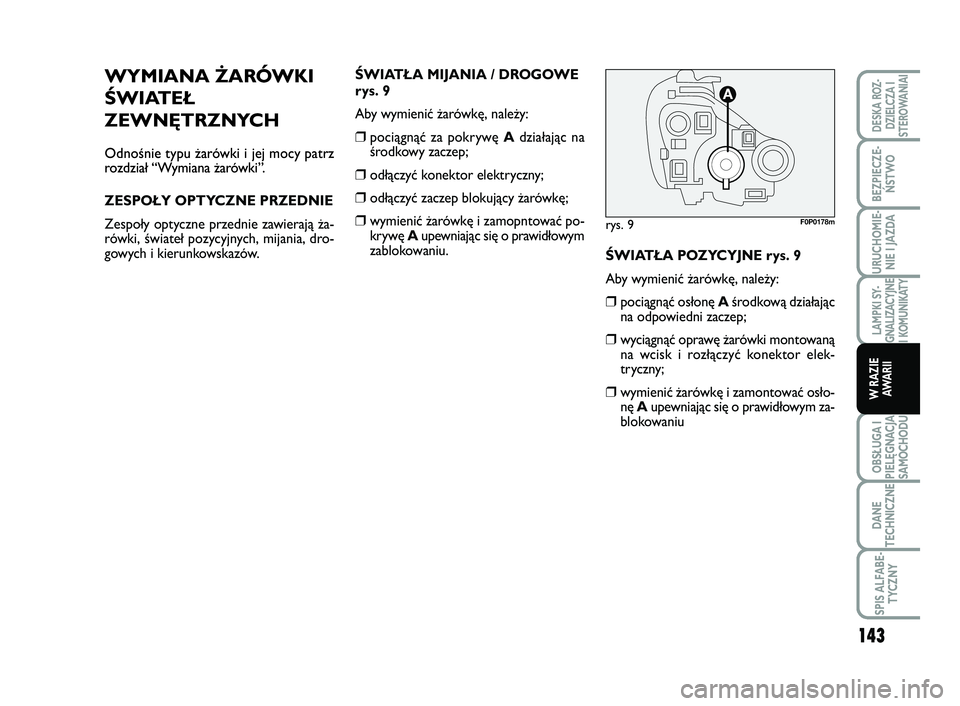

ZESPOŁY OPTYCZNE PRZEDNIE
Zespoły optyczne przednie zawierają ża-
rówki, świateł pozycyjnych, mijania, dro-
gowych i kierunkowskazów.ŚWIATŁA MIJANIA / DROGOWE
rys. 9
Aby wymienić żarówkę, należy:
❒pociągnąć za pokrywę Adziałając na
środkowy zaczep;
❒odłączyć konektor elektryczny;
❒odłączyć zaczep blokujący żarówkę;
❒wymienić żarówkę i zamopntować po-
krywę Aupewniając się o prawidłowym
zablokowaniu.
ŚWIATŁA POZYCYJNE rys. 9
Aby wymienić żarówkę, należy:
❒pociągnąć osłonę Aśrodkową działając
na odpowiedni zaczep;
❒wyciągnąć oprawę żarówki montowaną
na wcisk i rozłączyć konektor elek-
tryczny;
❒wymienić żarówkę i zamontować osło-
nę Aupewniając się o prawidłowym za-
blokowaniu
rys. 9F0P0178m
143
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 143

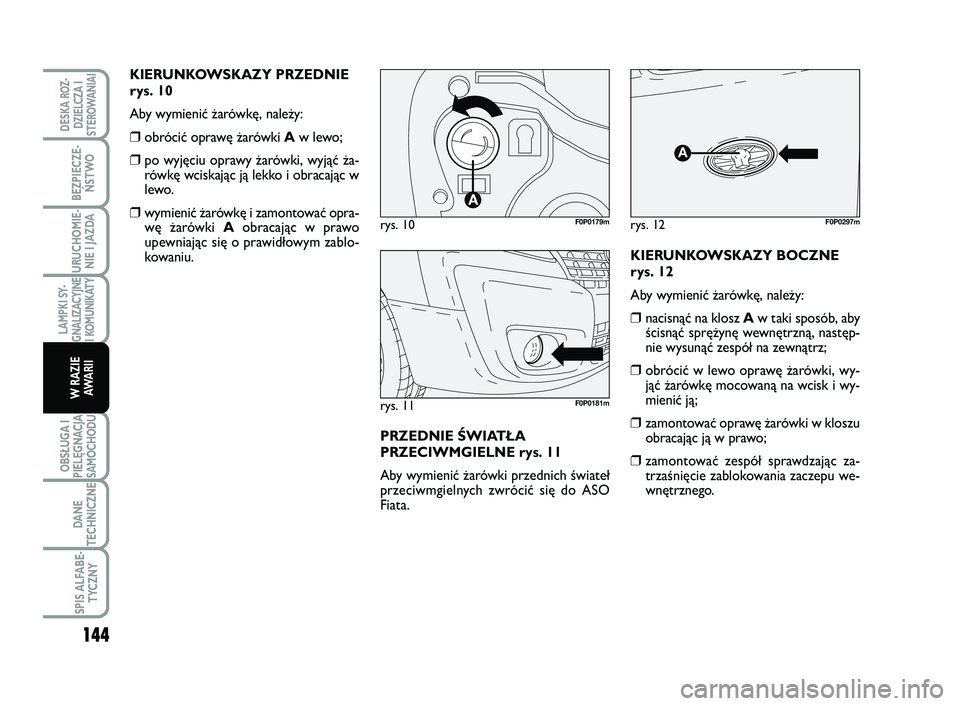

KIERUNKOWSKAZY PRZEDNIE
rys. 10
Aby wymienić żarówkę, należy:
❒obrócić oprawę żarówki Aw lewo;
❒po wyjęciu oprawy żarówki, wyjąć ża-
rówkę wciskając ją lekko i obracając w
lewo.
❒wymienić żarówkę i zamontować opra-
wę żarówki Aobracając w prawo
upewniając się o prawidłowym zablo-
kowaniu.
PRZEDNIE ŚWIATŁA
PRZECIWMGIELNE rys. 11
Aby wymienić żarówki przednich świateł
przeciwmgielnych zwrócić się do ASO
Fiata.KIERUNKOWSKAZY BOCZNE
rys. 12
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz Aw taki sposób, aby
ścisnąć sprężynę wewnętrzną, następ-
nie wysunąć zespół na zewnątrz;
❒obrócić w lewo oprawę żarówki, wy-
jąć żarówkę mocowaną na wcisk i wy-
mienić ją;
❒zamontować oprawę żarówki w kloszu
obracając ją w prawo;
❒zamontować zespół sprawdzając za-
trzaśnięcie zablokowania zaczepu we-
wnętrznego.
rys. 11F0P0181m
rys. 10F0P0179mrys. 12
A
F0P0297m
144
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 144

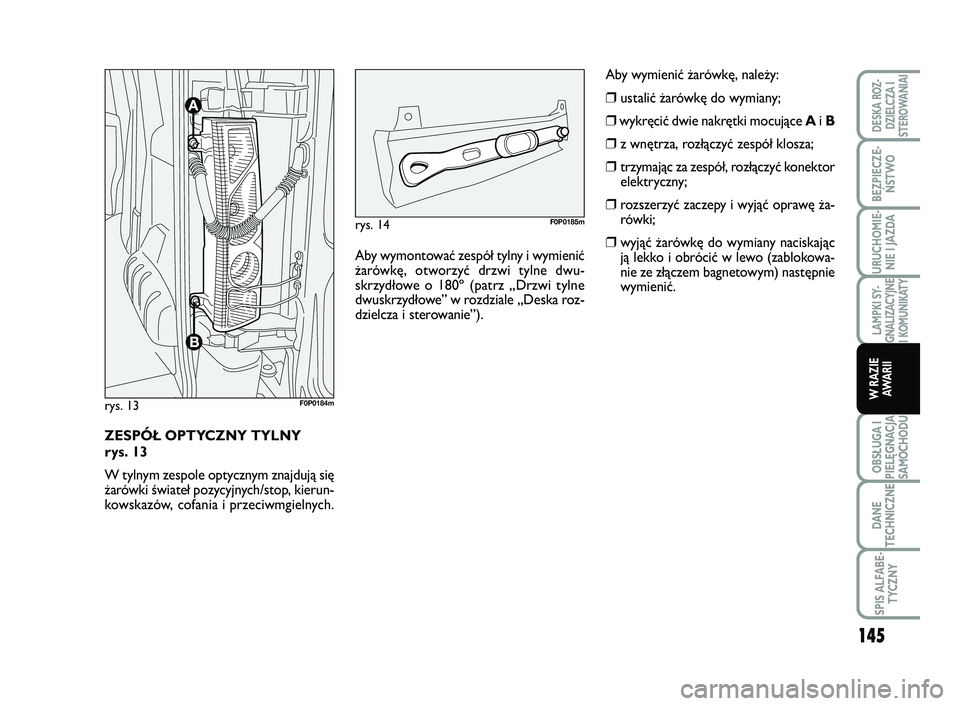

ZESPÓŁ OPTYCZNY TYLNY
rys. 13
W tylnym zespole optycznym znajdują się
żarówki świateł pozycyjnych/stop, kierun-
kowskazów, cofania i przeciwmgielnych.
rys. 13F0P0184m
Aby wymontować zespół tylny i wymienić
żarówkę, otworzyć drzwi tylne dwu-
skrzydłowe o 180º (patrz „Drzwi tylne
dwuskrzydłowe” w rozdziale „Deska roz-
dzielcza i sterowanie”).
rys. 14F0P0185m
Aby wymienić żarówkę, należy:
❒ustalić żarówkę do wymiany;
❒wykręcić dwie nakrętki mocujące Ai B
❒z wnętrza, rozłączyć zespół klosza;
❒trzymając za zespół, rozłączyć konektor
elektryczny;
❒rozszerzyć zaczepy i wyjąć oprawę ża-
rówki;
❒wyjąć żarówkę do wymiany naciskając
ją lekko i obrócić w lewo (zablokowa-
nie ze złączem bagnetowym) następnie
wymienić.
145
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 145

Wersja z wysokim dachem
❒odkręcić śruby mocujące Akluczem 8;
❒wyjąć oprawę żarówki;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.OŚWIETLENIA TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
Wersja z drzwiami skrzydłowymi
rys. 17
❒działając w wnętrzu samochodu, wy-
montować osłonę wewnętrzną;
❒odłączyć konektor rozchylając odpo-
wiednie zaczepy;
❒wyjąć osłonę z tworzywa
rys. 15
AA
F0P0210m
rys. 16
A
A
F0P0211m
rys. 17F0P0212m
rys. 18F0P0607m

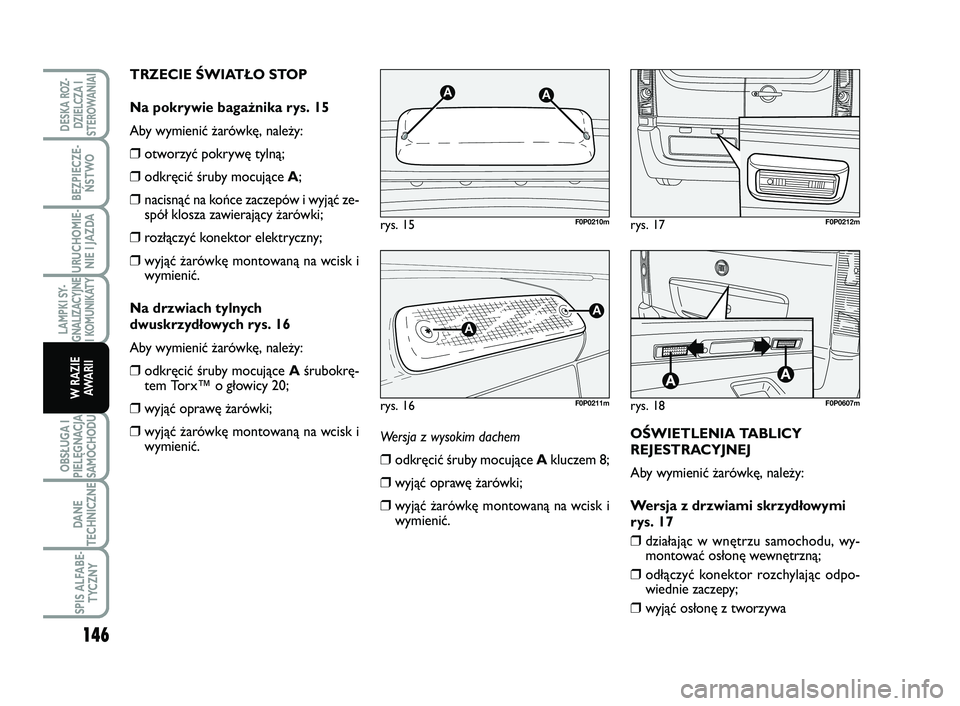

TRZECIE ŚWIATŁO STOP
Na pokrywie bagażnika rys. 15
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę tylną;
❒odkręcić śruby mocujące A;
❒nacisnąć na końce zaczepów i wyjąć ze-
spół klosza zawierający żarówki;
❒rozłączyć konektor elektryczny;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.
Na drzwiach tylnych
dwuskrzydłowych rys. 16
Aby wymienić żarówkę, należy:
❒odkręcić śruby mocujące Aśrubokrę-
tem Torx™ o głowicy 20;
❒wyjąć oprawę żarówki;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.
146
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
135-154 SCUDO LUM PL_133-152 ScudoG9 PL 26/10/12 09.52 Pagina 146
