FIAT SCUDO 2013 Manual de Empleo y Cuidado (in Spanish)

127
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES

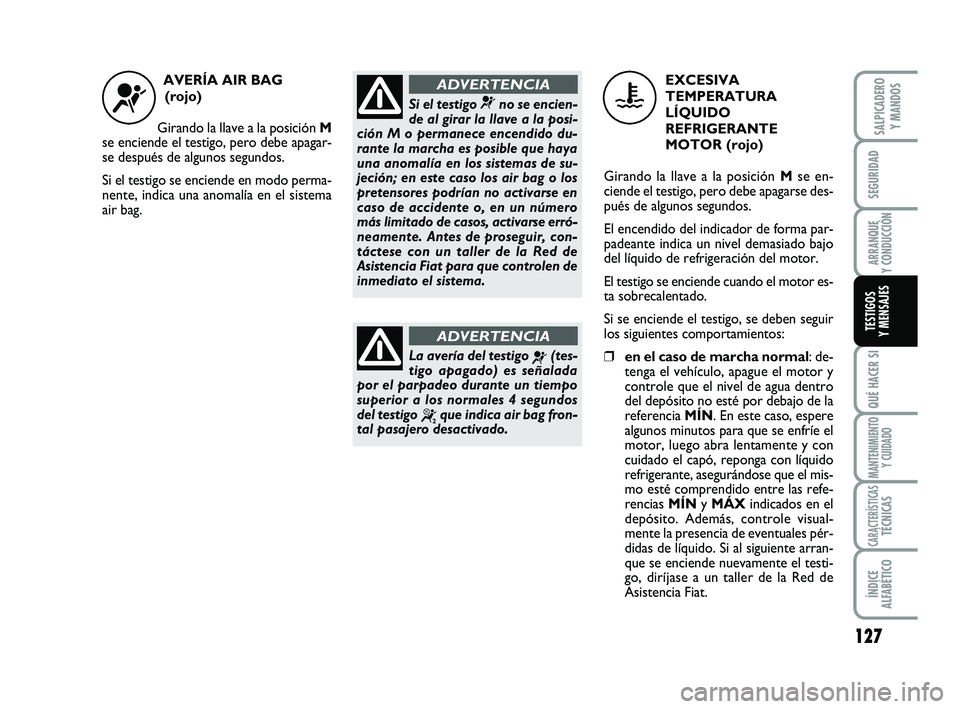

AVERÍA AIR BAG
(rojo)
Girando la llave a la posición M
se enciende el testigo, pero debe apagar-
se después de algunos segundos.
Si el testigo se enciende en modo perma-
nente, indica una anomalía en el sistema
air bag.
¬Si el testigo ¬no se encien-
de al girar la llave a la posi-
ción M o permanece encendido du-
rante la marcha es posible que haya
una anomalía en los sistemas de su-
jeción; en este caso los air bag o los
pretensores podrían no activarse en
caso de accidente o, en un número
más limitado de casos, activarse erró-
neamente. Antes de proseguir, con-
táctese con un taller de la Red de
Asistencia Fiat para que controlen de
inmediato el sistema.
ADVERTENCIA
La avería del testigo ¬(tes-
tigo apagado) es señalada
por el parpadeo durante un tiempo
superior a los normales 4 segundos
del testigo
“que indica air bag fron-
tal pasajero desactivado.
ADVERTENCIA
EXCESIVA
TEMPERATURA
LÍQUIDO
REFRIGERANTE
MOTOR (rojo)
Girando la llave a la posición Mse en-
ciende el testigo, pero debe apagarse des-
pués de algunos segundos.
El encendido del indicador de forma par-
padeante indica un nivel demasiado bajo
del líquido de refrigeración del motor.
El testigo se enciende cuando el motor es-
ta sobrecalentado.
Si se enciende el testigo, se deben seguir
los siguientes comportamientos:
❒en el caso de marcha normal: de-
tenga el vehículo, apague el motor y
controle que el nivel de agua dentro
del depósito no esté por debajo de la
referencia MÍN. En este caso, espere
algunos minutos para que se enfríe el
motor, luego abra lentamente y con
cuidado el capó, reponga con líquido
refrigerante, asegurándose que el mis-
mo esté comprendido entre las refe-
rencias MÍNy MÁXindicados en el
depósito. Además, controle visual-
mente la presencia de eventuales pér-
didas de líquido. Si al siguiente arran-
que se enciende nuevamente el testi-
go, diríjase a un taller de la Red de
Asistencia Fiat.
u
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 127

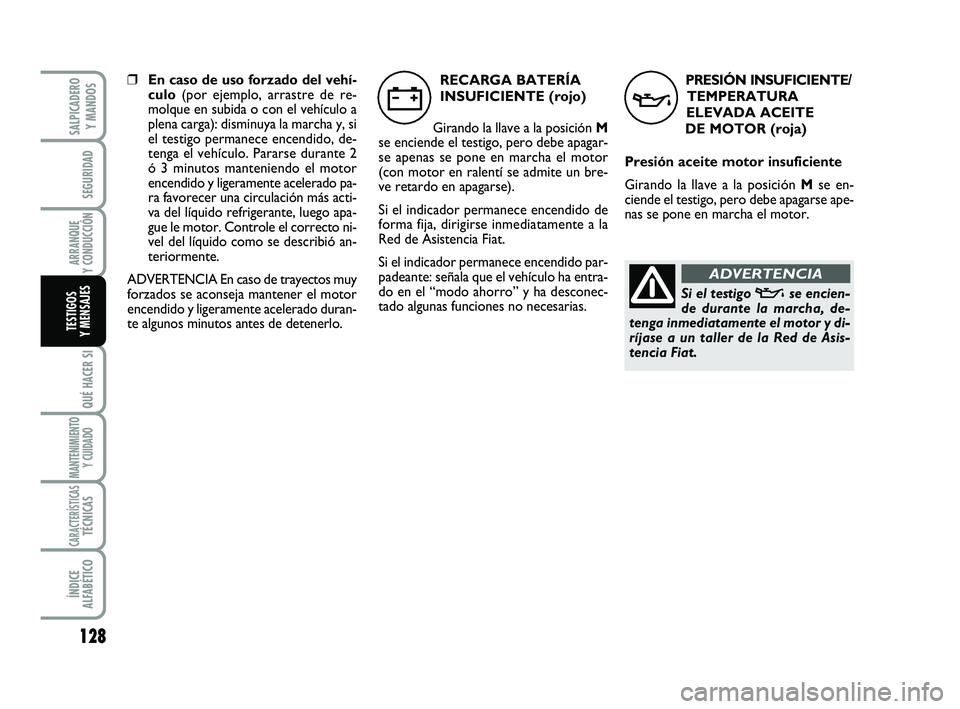

128
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES
PRESIÓN INSUFICIENTE/
TEMPERATURA
ELEVADA ACEITE
DE MOTOR (roja)
Presión aceite motor insuficiente
Girando la llave a la posición Mse en-
ciende el testigo, pero debe apagarse ape-
nas se pone en marcha el motor.
v
Si el testigo vse encien-
de durante la marcha, de-
tenga inmediatamente el motor y di-
ríjase a un taller de la Red de Asis-
tencia Fiat.
ADVERTENCIA
❒En caso de uso forzado del vehí-
culo(por ejemplo, arrastre de re-
molque en subida o con el vehículo a
plena carga): disminuya la marcha y, si
el testigo permanece encendido, de-
tenga el vehículo. Pararse durante 2
ó 3 minutos manteniendo el motor
encendido y ligeramente acelerado pa-
ra favorecer una circulación más acti-
va del líquido refrigerante, luego apa-
gue le motor. Controle el correcto ni-
vel del líquido como se describió an-
teriormente.
ADVERTENCIA En caso de trayectos muy
forzados se aconseja mantener el motor
encendido y ligeramente acelerado duran-
te algunos minutos antes de detenerlo.RECARGA BATERÍA
INSUFICIENTE (rojo)
Girando la llave a la posición M
se enciende el testigo, pero debe apagar-
se apenas se pone en marcha el motor
(con motor en ralentí se admite un bre-
ve retardo en apagarse).
Si el indicador permanece encendido de
forma fija, dirigirse inmediatamente a la
Red de Asistencia Fiat.
Si el indicador permanece encendido par-
padeante: señala que el vehículo ha entra-
do en el “modo ahorro” y ha desconec-
tado algunas funciones no necesarias.
w
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 128

129
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES

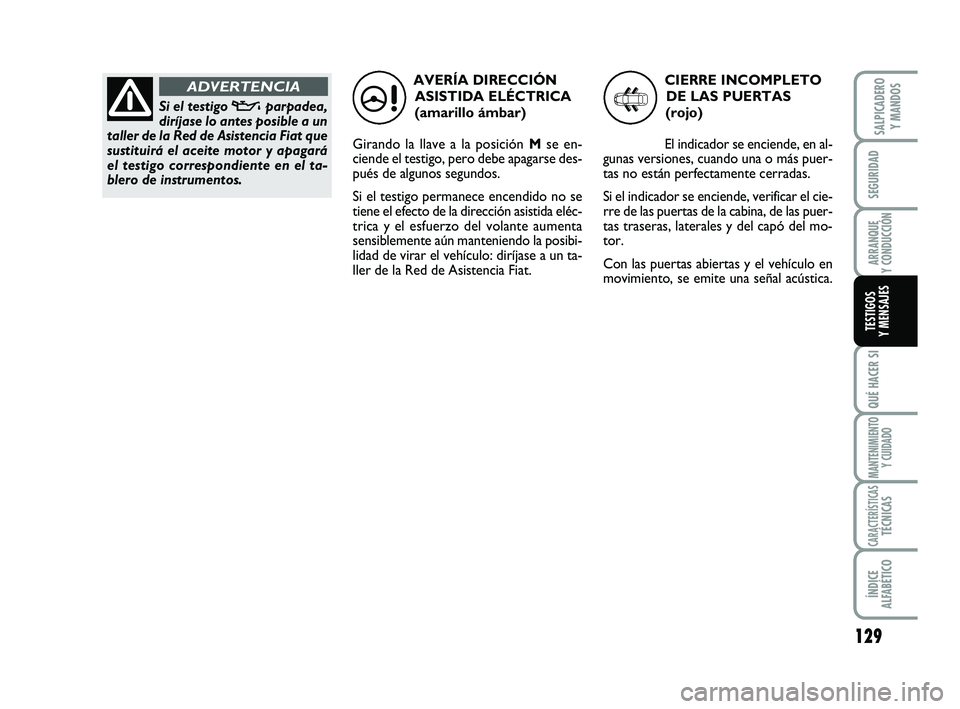

AVERÍA DIRECCIÓN
ASISTIDA ELÉCTRICA
(amarillo ámbar)
Girando la llave a la posición Mse en-
ciende el testigo, pero debe apagarse des-
pués de algunos segundos.
Si el testigo permanece encendido no se
tiene el efecto de la dirección asistida eléc-
trica y el esfuerzo del volante aumenta
sensiblemente aún manteniendo la posibi-
lidad de virar el vehículo: diríjase a un ta-
ller de la Red de Asistencia Fiat.
Si el testigo vparpadea,
diríjase lo antes posible a un
taller de la Red de Asistencia Fiat que
sustituirá el aceite motor y apagará
el testigo correspondiente en el ta-
blero de instrumentos.
ADVERTENCIA
»
CIERRE INCOMPLETO
DE LAS PUERTAS
(rojo)
El indicador se enciende, en al-
gunas versiones, cuando una o más puer-
tas no están perfectamente cerradas.
Si el indicador se enciende, verificar el cie-
rre de las puertas de la cabina, de las puer-
tas traseras, laterales y del capó del mo-
tor.
Con las puertas abiertas y el vehículo en
movimiento, se emite una señal acústica.
9
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 129

130
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES

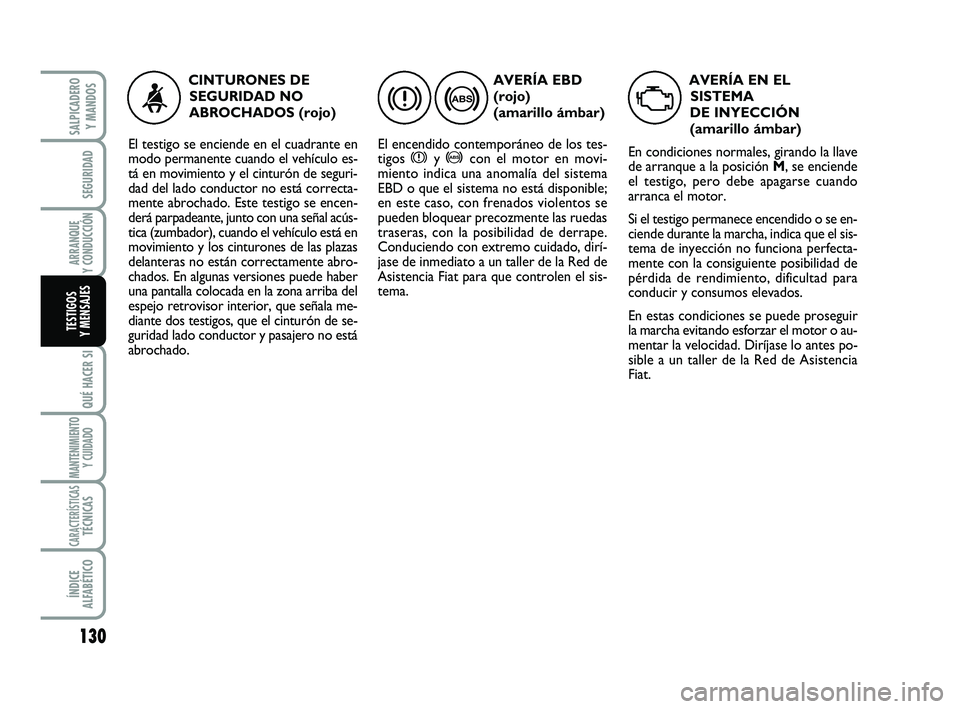

AVERÍA EBD
(rojo)
(amarillo ámbar)
El encendido contemporáneo de los tes-
tigos
xy >con el motor en movi-
miento indica una anomalía del sistema
EBD o que el sistema no está disponible;
en este caso, con frenados violentos se
pueden bloquear precozmente las ruedas
traseras, con la posibilidad de derrape.
Conduciendo con extremo cuidado, dirí-
jase de inmediato a un taller de la Red de
Asistencia Fiat para que controlen el sis-
tema.
x>
CINTURONES DE
SEGURIDAD NO
ABROCHADOS
(rojo)
El testigo se enciende en el cuadrante en
modo permanente cuando el vehículo es-
tá en movimiento y el cinturón de seguri-
dad del lado conductor no está correcta-
mente abrochado. Este testigo se encen-
derá parpadeante, junto con una señal acús-
tica (zumbador), cuando el vehículo está en
movimiento y los cinturones de las plazas
delanteras no están correctamente abro-
chados. En algunas versiones puede haber
una pantalla colocada en la zona arriba del
espejo retrovisor interior, que señala me-
diante dos testigos, que el cinturón de se-
guridad lado conductor y pasajero no está
abrochado.<
AVERÍA EN EL
SISTEMA
DE INYECCIÓN
(amarillo ámbar)
En condiciones normales, girando la llave
de arranque a la posición M, se enciende
el testigo, pero debe apagarse cuando
arranca el motor.
Si el testigo permanece encendido o se en-
ciende durante la marcha, indica que el sis-
tema de inyección no funciona perfecta-
mente con la consiguiente posibilidad de
pérdida de rendimiento, dificultad para
conducir y consumos elevados.
En estas condiciones se puede proseguir
la marcha evitando esforzar el motor o au-
mentar la velocidad. Diríjase lo antes po-
sible a un taller de la Red de Asistencia
Fiat.
U
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 130

131
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES

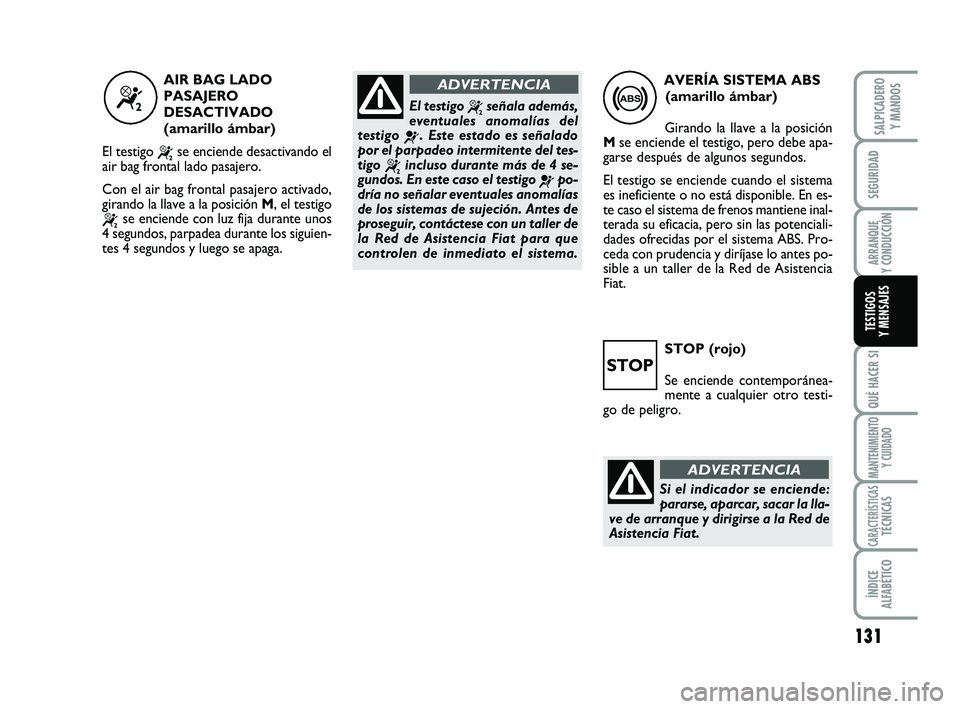

STOP (rojo)
Se enciende contemporánea-
mente a cualquier otro testi-
go de peligro.AVERÍA SISTEMA ABS
(amarillo ámbar)
Girando la llave a la posición
Mse enciende el testigo, pero debe apa-
garse después de algunos segundos.
El testigo se enciende cuando el sistema
es ineficiente o no está disponible. En es-
te caso el sistema de frenos mantiene inal-
terada su eficacia, pero sin las potenciali-
dades ofrecidas por el sistema ABS. Pro-
ceda con prudencia y diríjase lo antes po-
sible a un taller de la Red de Asistencia
Fiat.
>“
AIR BAG LADO
PASAJERO
DESACTIVADO
(amarillo ámbar)
El testigo
“se enciende desactivando el
air bag frontal lado pasajero.
Con el air bag frontal pasajero activado,
girando la llave a la posición M, el testigo
“se enciende con luz fija durante unos
4 segundos, parpadea durante los siguien-
tes 4 segundos y luego se apaga.El testigo
“señala además,
eventuales anomalías del
testigo
¬. Este estado es señalado
por el parpadeo intermitente del tes-
tigo
“incluso durante más de 4 se-
gundos. En este caso el testigo
¬po-
dría no señalar eventuales anomalías
de los sistemas de sujeción. Antes de
proseguir, contáctese con un taller de
la Red de Asistencia Fiat para que
controlen de inmediato el sistema.
ADVERTENCIA
STOP
Si el indicador se enciende:
pararse, aparcar, sacar la lla-
ve de arranque y dirigirse a la Red de
Asistencia Fiat.
ADVERTENCIA
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 131

132
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES

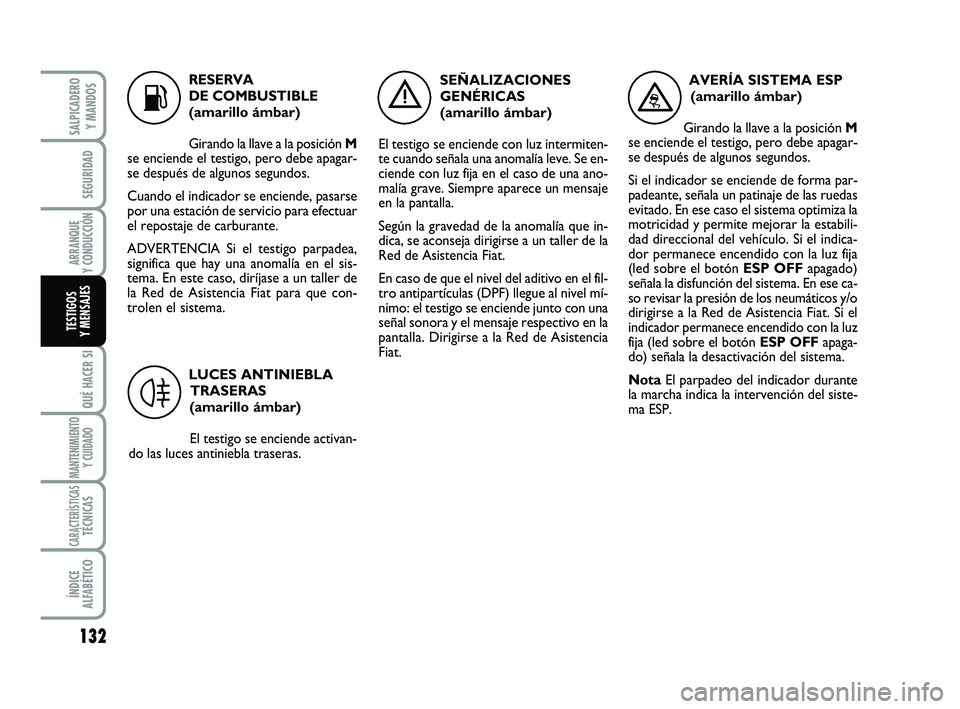

K
RESERVA
DE COMBUSTIBLE
(amarillo ámbar)
Girando la llave a la posición M
se enciende el testigo, pero debe apagar-
se después de algunos segundos.
Cuando el indicador se enciende, pasarse
por una estación de servicio para efectuar
el repostaje de carburante.
ADVERTENCIA Si el testigo parpadea,
significa que hay una anomalía en el sis-
tema. En este caso, diríjase a un taller de
la Red de Asistencia Fiat para que con-
trolen el sistema.
LUCES ANTINIEBLA
TRASERAS
(amarillo ámbar)
El testigo se enciende activan-
do las luces antiniebla traseras.
4
SEÑALIZACIONES
GENÉRICAS
(amarillo ámbar)
El testigo se enciende con luz intermiten-
te cuando señala una anomalía leve. Se en-
ciende con luz fija en el caso de una ano-
malía grave. Siempre aparece un mensaje
en la pantalla.
Según la gravedad de la anomalía que in-
dica, se aconseja dirigirse a un taller de la
Red de Asistencia Fiat.
En caso de que el nivel del aditivo en el fil-
tro antipartículas (DPF) llegue al nivel mí-
nimo: el testigo se enciende junto con una
señal sonora y el mensaje respectivo en la
pantalla. Dirigirse a la Red de Asistencia
Fiat.
è
AVERÍA SISTEMA ESP
(amarillo ámbar)
Girando la llave a la posición M
se enciende el testigo, pero debe apagar-
se después de algunos segundos.
Si el indicador se enciende de forma par-
padeante, señala un patinaje de las ruedas
evitado. En ese caso el sistema optimiza la
motricidad y permite mejorar la estabili-
dad direccional del vehículo. Si el indica-
dor permanece encendido con la luz fija
(led sobre el botón ESP OFF apagado)
señala la disfunción del sistema. En ese ca-
so revisar la presión de los neumáticos y/o
dirigirse a la Red de Asistencia Fiat. Si el
indicador permanece encendido con la luz
fija (led sobre el botón ESP OFF apaga-
do) señala la desactivación del sistema.
NotaEl parpadeo del indicador durante
la marcha indica la intervención del siste-
ma ESP.
™
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 132

LUCES DE CRUCE
(verde)
El indicador se enciende acti-
vando las luces de cruce.
133
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES

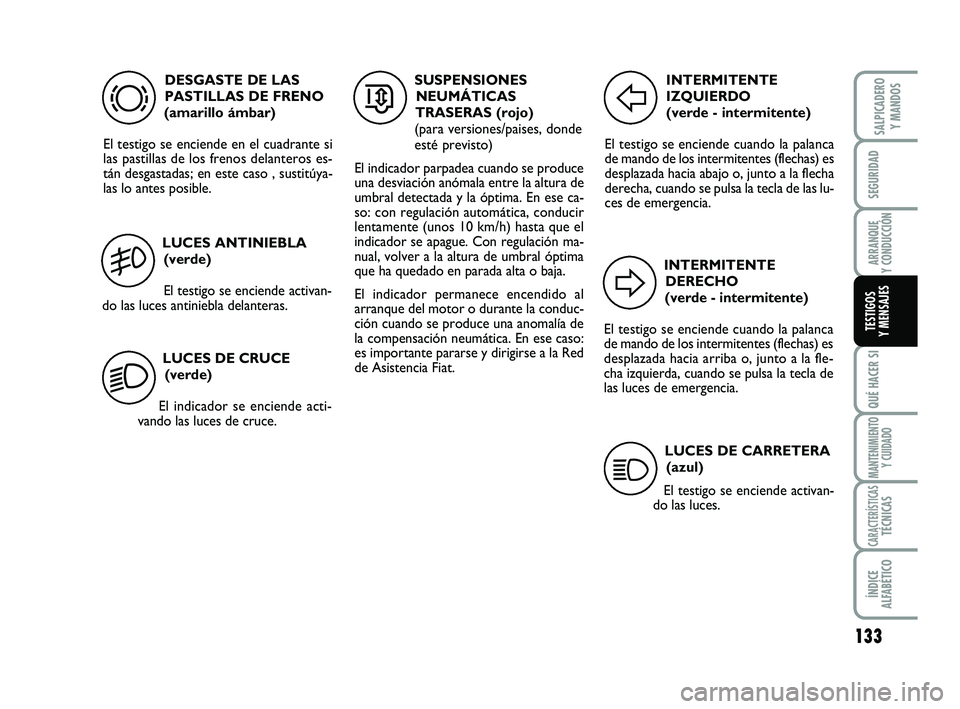

DESGASTE DE LAS
PASTILLAS DE FRENO
(amarillo ámbar)
El testigo se enciende en el cuadrante si
las pastillas de los frenos delanteros es-
tán desgastadas; en este caso , sustitúya-
las lo antes posible.
d
SUSPENSIONES
NEUMÁTICAS
TRASERAS (rojo)
(para versiones/paises, donde
esté previsto)
El indicador parpadea cuando se produce
una desviación anómala entre la altura de
umbral detectada y la óptima. En ese ca-
so: con regulación automática, conducir
lentamente (unos 10 km/h) hasta que el
indicador se apague. Con regulación ma-
nual, volver a la altura de umbral óptima
que ha quedado en parada alta o baja.
El indicador permanece encendido al
arranque del motor o durante la conduc-
ción cuando se produce una anomalía de
la compensación neumática. En ese caso:
es importante pararse y dirigirse a la Red
de Asistencia Fiat.
…
LUCES ANTINIEBLA
(verde)
El testigo se enciende activan-
do las luces antiniebla delanteras.
5
LUCES DE CARRETERA
(azul)
El testigo se enciende activan-
do las luces.
1
INTERMITENTE
IZQUIERDO
(verde - intermitente)
El testigo se enciende cuando la palanca
de mando de los intermitentes (flechas) es
desplazada hacia abajo o, junto a la flecha
derecha, cuando se pulsa la tecla de las lu-
ces de emergencia.
F
INTERMITENTE
DERECHO
(verde - intermitente)
El testigo se enciende cuando la palanca
de mando de los intermitentes (flechas) es
desplazada hacia arriba o, junto a la fle-
cha izquierda, cuando se pulsa la tecla de
las luces de emergencia.
D
2
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 133

134
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
TESTIGOS
Y MENSAJES
La presencia de agua en el circuito de alimentación puede provocar graves
daños al sistema de inyección y causar irregularidades en el funcionamien-
to del motor. En caso de que se encienda el testigo, diríjase lo antes posi-
ble a un taller de la Red de Asistencia Fiat para la operación de purga. Si
la misma señalización se presentara immediátamente después de un repostado, es
posible que se haya introducido agua en el depósito: en este caso apague inmedia-
tamente el motor y contáctese con un taller de la Red de Asistencia Fiat.

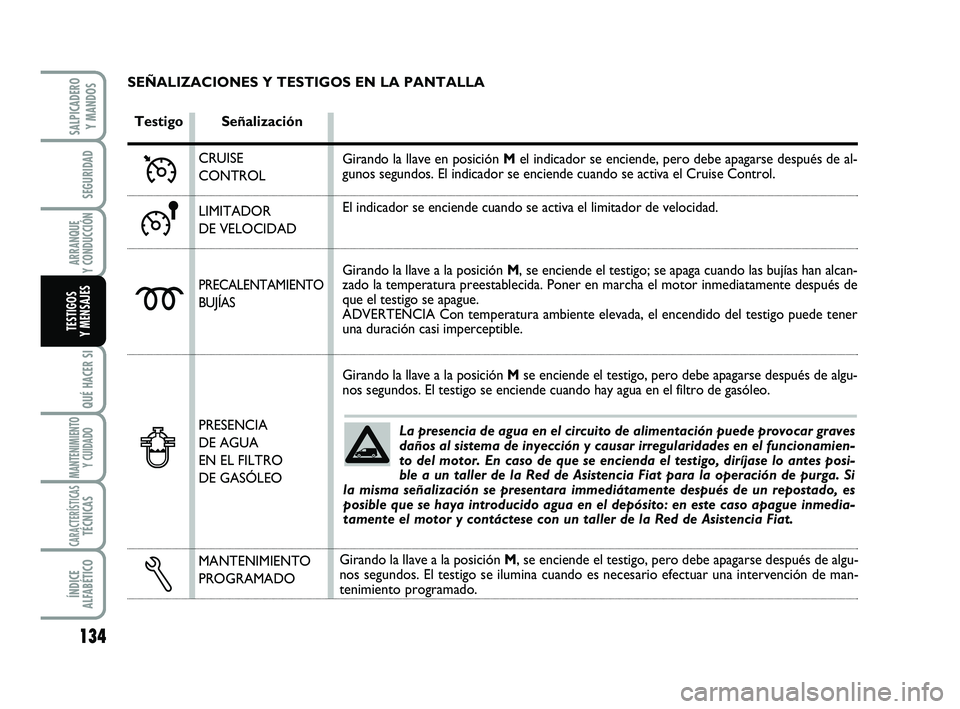

SEÑALIZACIONES Y TESTIGOS EN LA PANTALLA
Testigo Señalización
Ü
CRUISE
CONTROL
LIMITADOR
DE VELOCIDAD
PRECALENTAMIENTO
BUJÍAS
PRESENCIA
DE AGUA
EN EL FILTRO
DE GASÓLEO
MANTENIMIENTO
PROGRAMADO
m
≈
Girando la llave en posición Mel indicador se enciende, pero debe apagarse después de al-
gunos segundos. El indicador se enciende cuando se activa el Cruise Control.
El indicador se enciende cuando se activa el limitador de velocidad.
Girando la llave a la posición M, se enciende el testigo; se apaga cuando las bujías han alcan-
zado la temperatura preestablecida. Poner en marcha el motor inmediatamente después de
que el testigo se apague.
ADVERTENCIA Con temperatura ambiente elevada, el encendido del testigo puede tener
una duración casi imperceptible.
Girando la llave a la posición Mse enciende el testigo, pero debe apagarse después de algu-
nos segundos. El testigo se enciende cuando hay agua en el filtro de gasóleo.
Girando la llave a la posición M, se enciende el testigo, pero debe apagarse después de algu-
nos segundos. El testigo se ilumina cuando es necesario efectuar una intervención de man-
tenimiento programado.
Δ
ƒ
125-134 SCUDO LUM E_123-132 ScudoG9 E 17/10/12 15.02 Pagina 134

135
SEGURIDAD
ARRANQUE Y CONDUCCIÓN
TESTIGOS Y MENSAJES
MANTENIMIENTO Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE ALFABÉTICO
SALPICADERO Y MANDOS

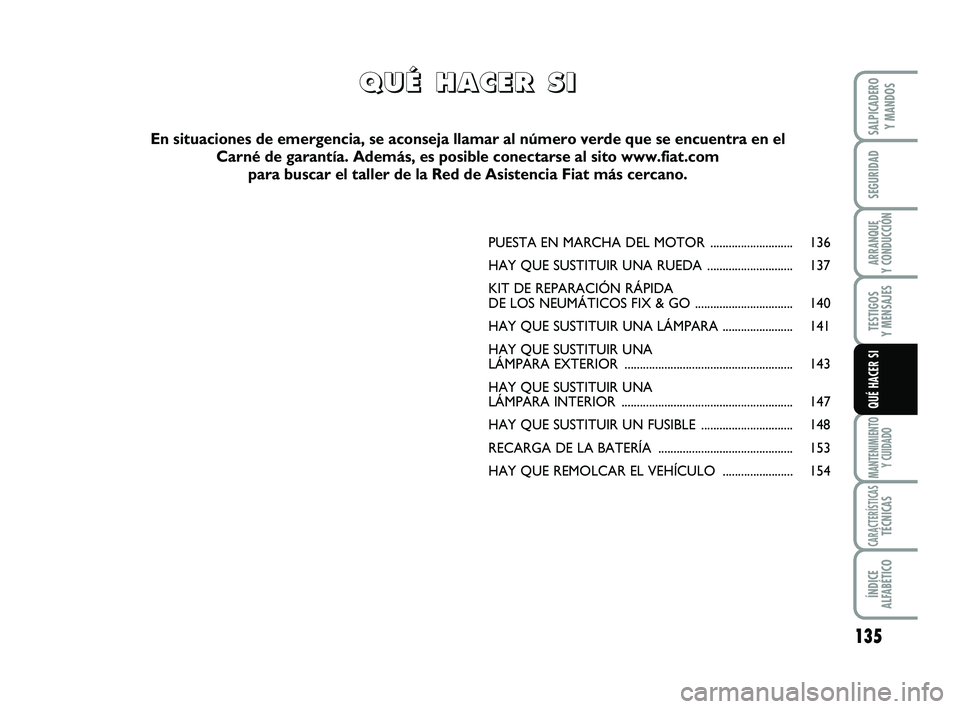

QUÉ HACER SI
PUESTA EN MARCHA DEL MOTOR ........................... 136
HAY QUE SUSTITUIR UNA RUEDA ............................ 137
KIT DE REPARACIÓN RÁPIDA DE LOS NEUMÁTICOS FIX & GO ................................ 140
HAY QUE SUSTITUIR UNA LÁMPARA ....................... 141
HAY QUE SUSTITUIR UNA LÁMPARA EXTERIOR ....................................................... 143
HAY QUE SUSTITUIR UNA LÁMPARA INTERIOR ........................................................ 147
HAY QUE SUSTITUIR UN FUSIBLE .............................. 148
RECARGA DE LA BATERÍA ............................................ 153
HAY QUE REMOLCAR EL VEHÍCULO .......................15
Q Q U U É É H H A A C C E E R R S S I I
En situaciones de emergencia, se aconseja llamar al número verde que se encuentra en el
Carné de garantía. Además, es posible conectarse al sito www.fiat.com
para buscar el taller de la Red de Asistencia Fiat más cercano.
135-154 SCUDO LUM E_133-152 ScudoG9 E 17/10/12 15.05 Pagina 135
4

136
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
PUESTA EN MARCHA
DEL MOTOR
HAY QUE PONER EN MARCHA
EL MOTOR CON BATERÍA
AUXILIAR fig. 1
Si la batería está descargada, es posible po-
ner en marcha el motor utilizando otra ba-
tería, de capacidad igual o poco superior
respecto a la descargada.
Para poner en marcha el motor proceda
como sigue:
❒conecte con un cable adecuado los bor-
nes positivos (signo +cerca del bor-
ne) de las dos baterías;
❒conecte con otro cable el borne nega-
tivo (–) de la batería auxiliar al punto de
masa
Een el motor o en el cambio del
vehículo que debe poner en marcha;
❒ponga en marcha el motor;
❒con el motor en marcha, quite los ca-
bles, siguiendo el orden inverso res-
pecto a la conexión.
Si después de algunos intentos, el motor
no se pone en marcha, no insista inútil-
mente sino acuda a un taller de la Red de
Asistencia Fiat.ADVERTENCIA No conecte directa-
mente los bornes negativos de las dos ba-
terías: eventuales chispas podrían incen-
diar el gas detonante que sale de la bate-
ría. Si la batería auxiliar está instalada en
otro vehículo, se debe evitar el contacto
entre las partes metálicas de esta última
y el vehículo con batería descargada.
HAY QUE PONER EN MARCHA
EL MOTOR CON MANIOBRAS
DE INERCIA
Los vehículos no deben ponerse en mar-
cha empujándolos, remolcándolos ni apro-
vechando las bajadas. Con estas maniobras
podría entrar combustible en el cataliza-
dor y dañarlo irremediablemente.
ADVERTENCIA Hasta que el motor no
se ponga en marcha, no funcionan el ser-
vofreno ni la dirección asistida eléctrica
por lo tanto, deberá sujetar el volante y
pisar el pedal del freno con más fuerza.
fig. 1F0P0186m
El procedimiento de puesta
en marcha, debe ser realiza-
do por personal especializado pues-
to que maniobras incorrectas pueden
provocar descargas eléctricas de alta
intensidad. Además, el líquido que
contiene la batería es venenoso y co-
rrosivo, evite el contacto con la piel y
con los ojos. Le aconsejamos no acer-
carse a la batería con llamas o ciga-
rrillos encendidos para evitar hacer
saltar chispas.
ADVERTENCIA
135-154 SCUDO LUM E_133-152 ScudoG9 E 17/10/12 15.05 Pagina 136
