FIAT SCUDO 2013 Manual de Uso e Manutenção (in Portuguese)

137
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

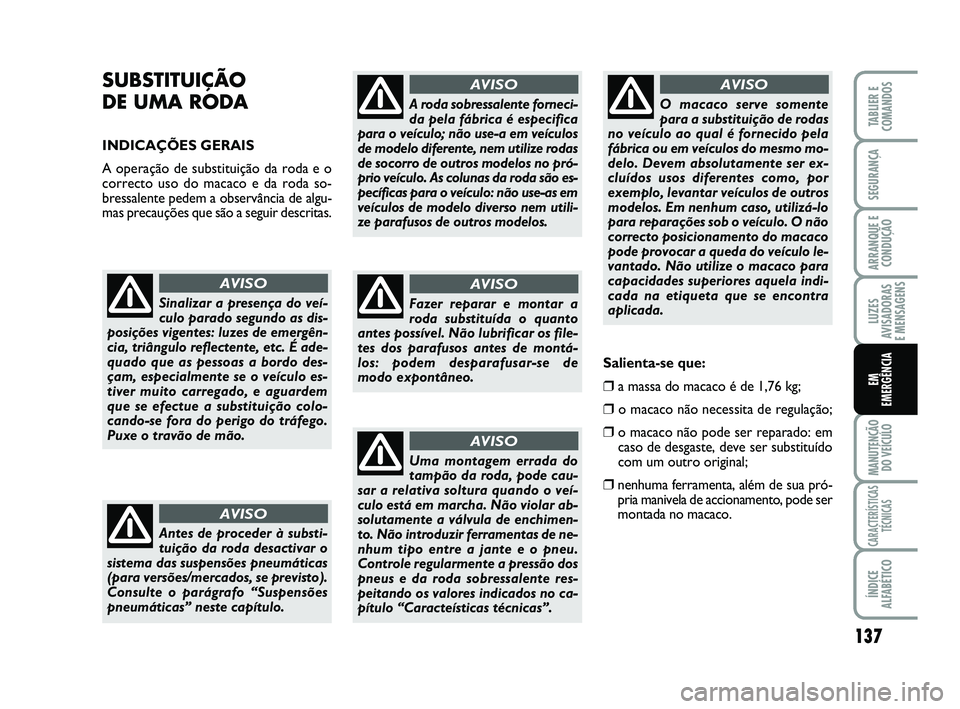

SUBSTITUIÇÃO
DE UMA RODA
INDICAÇÕES GERAIS
A operação de substituição da roda e o
correcto uso do macaco e da roda so-
bressalente pedem a observância de algu-
mas precauções que são a seguir descritas.
Sinalizar a presença do veí-
culo parado segundo as dis-
posições vigentes: luzes de emergên-
cia, triângulo reflectente, etc. É ade-
quado que as pessoas a bordo des-
çam, especialmente se o veículo es-
tiver muito carregado, e aguardem
que se efectue a substituição colo-
cando-se fora do perigo do tráfego.
Puxe o travão de mão.
AVISO
Antes de proceder à substi-
tuição da roda desactivar o
sistema das suspensões pneumáticas
(para versões/mercados, se previsto).
Consulte o parágrafo “Suspensões
pneumáticas” neste capítulo.
AVISO
A roda sobressalente forneci-
da pela fábrica é especifica
para o veículo; não use-a em veículos
de modelo diferente, nem utilize rodas
de socorro de outros modelos no pró-
prio veículo. As colunas da roda são es-
pecíficas para o veículo: não use-as em
veículos de modelo diverso nem utili-
ze parafusos de outros modelos.
AVISO
Fazer reparar e montar a
roda substituída o quanto
antes possível. Não lubrificar os file-
tes dos parafusos antes de montá-
los: podem desparafusar-se de
modo expontâneo.
AVISO
O macaco serve somente
para a substituição de rodas
no veículo ao qual é fornecido pela
fábrica ou em veículos do mesmo mo-
delo. Devem absolutamente ser ex-
cluídos usos diferentes como, por
exemplo, levantar veículos de outros
modelos. Em nenhum caso, utilizá-lo
para reparações sob o veículo. O não
correcto posicionamento do macaco
pode provocar a queda do veículo le-
vantado. Não utilize o macaco para
capacidades superiores aquela indi-
cada na etiqueta que se encontra
aplicada.
AVISO
Uma montagem errada do
tampão da roda, pode cau-
sar a relativa soltura quando o veí-
culo está em marcha. Não violar ab-
solutamente a válvula de enchimen-
to. Não introduzir ferramentas de ne-
nhum tipo entre a jante e o pneu.
Controle regularmente a pressão dos
pneus e da roda sobressalente res-
peitando os valores indicados no ca-
pítulo “Caracteísticas técnicas”.
AVISO
Salienta-se que:
❒a massa do macaco é de 1,76 kg;
❒o macaco não necessita de regulação;
❒o macaco não pode ser reparado: em
caso de desgaste, deve ser substituído
com um outro original;
❒nenhuma ferramenta, além de sua pró-
pria manivela de accionamento, pode ser
montada no macaco.
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 137

138
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

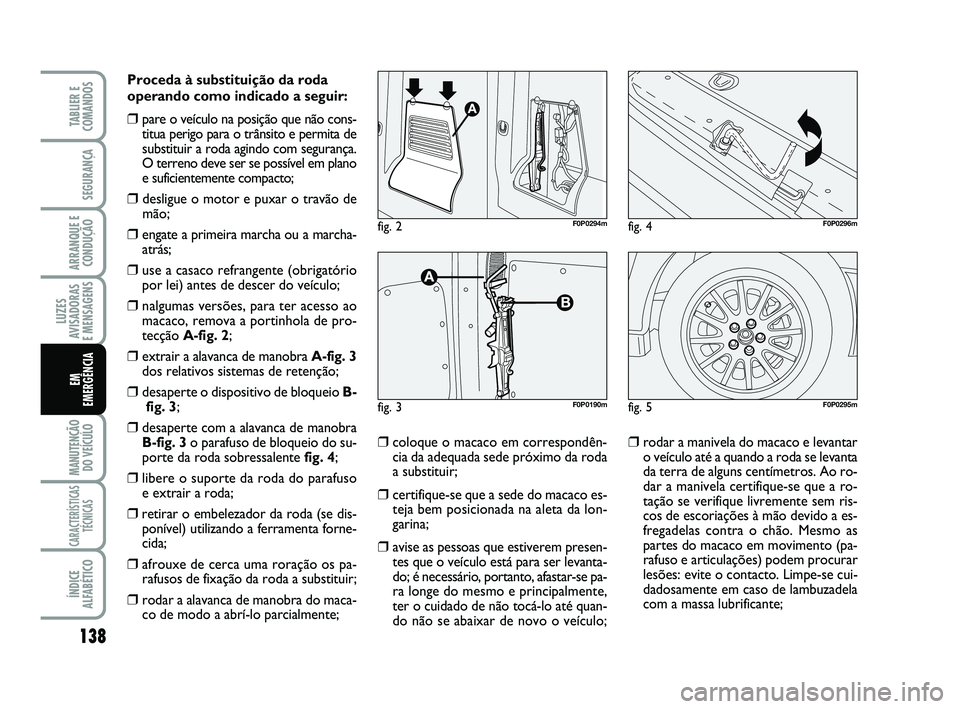

Proceda à substituição da roda
operando como indicado a seguir:
❒pare o veículo na posição que não cons-
titua perigo para o trânsito e permita de
substituir a roda agindo com segurança.
O terreno deve ser se possível em plano
e suficientemente compacto;
❒ desligue o motor e puxar o travão de
mão;
❒engate a primeira marcha ou a marcha-
atrás;
❒use a casaco refrangente (obrigatório
por lei) antes de descer do veículo;
❒nalgumas versões, para ter acesso ao
macaco, remova a portinhola de pro-
tecção A-fig. 2;
❒extrair a alavanca de manobra A-fig. 3
dos relativos sistemas de retenção;
❒desaperte o dispositivo de bloqueio B-
fig. 3;
❒desaperte com a alavanca de manobra
B-fig. 3o parafuso de bloqueio do su-
porte da roda sobressalente fig. 4;
❒libere o suporte da roda do parafuso
e extrair a roda;
❒retirar o embelezador da roda (se dis-
ponível) utilizando a ferramenta forne-
cida;
❒afrouxe de cerca uma roração os pa-
rafusos de fixação da roda a substituir;
❒rodar a alavanca de manobra do maca-
co de modo a abrí-lo parcialmente;
❒coloque o macaco em correspondên-
cia da adequada sede próximo da roda
a substituir;
❒certifique-se que a sede do macaco es-
teja bem posicionada na aleta da lon-
garina;
❒avise as pessoas que estiverem presen-
tes que o veículo está para ser levanta-
do; é necessário, portanto, afastar-se pa-
ra longe do mesmo e principalmente,
ter o cuidado de não tocá-lo até quan-
do não se abaixar de novo o veículo;
❒rodar a manivela do macaco e levantar
o veículo até a quando a roda se levanta
da terra de alguns centímetros. Ao ro-
dar a manivela certifique-se que a ro-
tação se verifique livremente sem ris-
cos de escoriações à mão devido a es-
fregadelas contra o chão. Mesmo as
partes do macaco em movimento (pa-
rafuso e articulações) podem procurar
lesões: evite o contacto. Limpe-se cui-
dadosamente em caso de lambuzadela
com a massa lubrificante;
fig. 4F0P0296m
fig. 5F0P0295m
fig. 2F0P0294m
fig. 3F0P0190m
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 138

139
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
❒Remover a tampa tapa-cubos utilizan-
do o acessório fornecido com o veí-
culo. Desapertar a porca anti-roubo
(versões com jantes em liga leve)
(uma por roda) através do respectivo
acessório fornecido com o veículo e
posteriormente as porcas restantes e
retirar a roda;.
❒certifique-se que a roda sobressalente
esteja, nas superfícies de apoio, limpa
e sem impurezas que podem em segui-
da, causar o afrouxamento dos parafu-
sos de fixação. Monte a roda sobres-
salente, fazendo coincidir um dos furos
C-fig. 6com o pino B;
❒aparafusar os 5 parafusos de fixação;
❒rodar a alavanca de manobra do maca-
co de modo a abaixar o veículo e ex-
trair o macaco;
❒aperte a fundo os parafusos, passando
alternativamente de um parafuso para
aquele diametralmente oposto, segun-
do a ordem ilustrada na fig. 7;
❒monte o tampão da roda (para ver-
sões/mercados, se previsto).Após as operações:
❒posicione a roda substituída no ade-
quado suporte sob o plano apertando
o parafuso de bloqueio;
❒posicione correctamente a alavanca de
manobra e o macaco no relativo siste-
ma de retenção;
❒posicione o sistema de retenção das
ferramentas apertando-o na relativa se-
de através do dispositivo de bloqueio.
AVISO De tempos em tempos, controle
a pressão dos pneus e da roda sobresa-
lente.AVISO A eventual substituição do tipo de
rodas utilizadas (jantes de liga no lugar da-
quelas de aço ou vice-versa) comporta que
necessariamente seja mudado o comple-
to fornecimento dos parafusos de fixação
com outros de comprimento adequado.
É adequado conservar os parafusos subs-
tituídos enquanto indispensáveis em caso
de futura nova utilização do tipo de ro-
das originais.
fig. 6F0P0307mfig. 7F0P0308m
Montar o tampão da roda na
jante prestando atenção em
posicionar o símbolo Yem
correspondência da válvula
de enchimento.
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 139

Atenção, o frasco de gel con-
tém glicol de etileno, produ-
to nocivo para a saúde, em caso de
ingestão e irritante para os olhos.
Manter fora do alcance das crianças.
AVISO
140
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

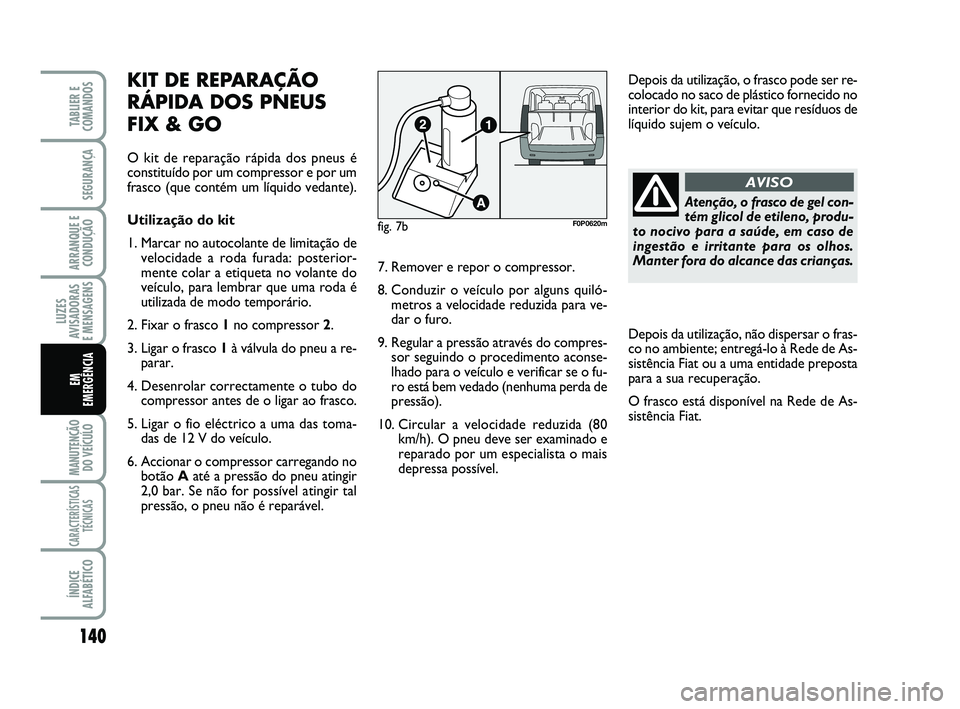

KIT DE REPARAÇÃO
RÁPIDA DOS PNEUS
FIX & GO
O kit de reparação rápida dos pneus é
constituído por um compressor e por um
frasco (que contém um líquido vedante).
Utilização do kit
1. Marcar no autocolante de limitação de
velocidade a roda furada: posterior-
mente colar a etiqueta no volante do
veículo, para lembrar que uma roda é
utilizada de modo temporário.
2. Fixar o frasco 1no compressor 2.
3. Ligar o frasco 1à válvula do pneu a re-
parar.
4. Desenrolar correctamente o tubo do
compressor antes de o ligar ao frasco.
5. Ligar o fio eléctrico a uma das toma-
das de 12 V do veículo.
6. Accionar o compressor carregando no
botão Aaté a pressão do pneu atingir
2,0 bar. Se não for possível atingir tal
pressão, o pneu não é reparável.7. Remover e repor o compressor.
8. Conduzir o veículo por alguns quiló-
metros a velocidade reduzida para ve-
dar o furo.
9. Regular a pressão através do compres-
sor seguindo o procedimento aconse-
lhado para o veículo e verificar se o fu-
ro está bem vedado (nenhuma perda de
pressão).
10. Circular a velocidade reduzida (80
km/h). O pneu deve ser examinado e
reparado por um especialista o mais
depressa possível.Depois da utilização, o frasco pode ser re-
colocado no saco de plástico fornecido no
interior do kit, para evitar que resíduos de
líquido sujem o veículo.
Depois da utilização, não dispersar o fras-
co no ambiente; entregá-lo à Rede de As-
sistência Fiat ou a uma entidade preposta
para a sua recuperação.
O frasco está disponível na Rede de As-
sistência Fiat.
fig. 7bF0P0620m
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 140

141
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

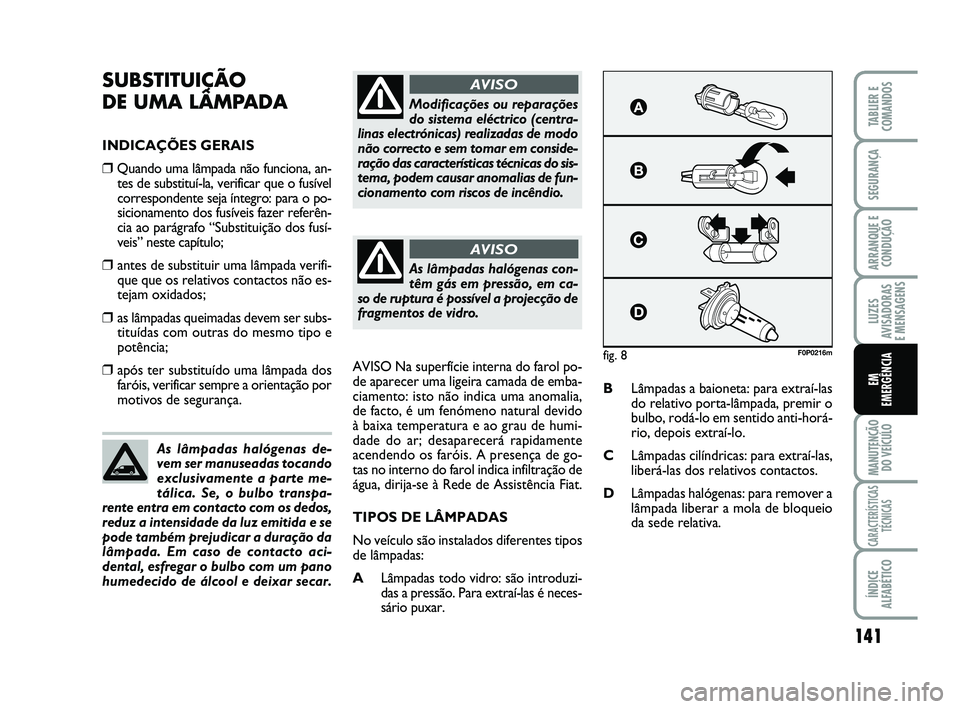

SUBSTITUIÇÃO
DE UMA LÂMPADA
INDICAÇÕES GERAIS
❒Quando uma lâmpada não funciona, an-
tes de substituí-la, verificar que o fusível
correspondente seja íntegro: para o po-
sicionamento dos fusíveis fazer referên-
cia ao parágrafo “Substituição dos fusí-
veis” neste capítulo;
❒ antes de substituir uma lâmpada verifi-
que que os relativos contactos não es-
tejam oxidados;
❒ as lâmpadas queimadas devem ser subs-
tituídas com outras do mesmo tipo e
potência;
❒ após ter substituído uma lâmpada dos
faróis, verificar sempre a orientação por
motivos de segurança.AVISO Na superfície interna do farol po-
de aparecer uma ligeira camada de emba-
ciamento: isto não indica uma anomalia,
de facto, é um fenómeno natural devido
à baixa temperatura e ao grau de humi-
dade do ar; desaparecerá rapidamente
acendendo os faróis. A presença de go-
tas no interno do farol indica infiltração de
água, dirija-se à Rede de Assistência Fiat.
TIPOS DE LÂMPADAS
No veículo são instalados diferentes tipos
de lâmpadas:
ALâmpadas todo vidro: são introduzi-
das a pressão. Para extraí-las é neces-
sário puxar.BLâmpadas a baioneta: para extraí-las
do relativo porta-lâmpada, premir o
bulbo, rodá-lo em sentido anti-horá-
rio, depois extraí-lo.
CLâmpadas cilíndricas: para extraí-las,
liberá-las dos relativos contactos.
DLâmpadas halógenas: para remover a
lâmpada liberar a mola de bloqueio
da sede relativa. As lâmpadas halógenas de-
vem ser manuseadas tocando
exclusivamente a parte me-
tálica. Se, o bulbo transpa-
rente entra em contacto com os dedos,
reduz a intensidade da luz emitida e se
pode também prejudicar a duração da
lâmpada. Em caso de contacto aci-
dental, esfregar o bulbo com um pano
humedecido de álcool e deixar secar.
Modificações ou reparações
do sistema eléctrico (centra-
linas electrónicas) realizadas de modo
não correcto e sem tomar em conside-
ração das características técnicas do sis-
tema, podem causar anomalias de fun-
cionamento com riscos de incêndio.
AVISO
As lâmpadas halógenas con-
têm gás em pressão, em ca-
so de ruptura é possível a projecção de
fragmentos de vidro.
AVISO
fig. 8F0P0216m
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 141

142
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

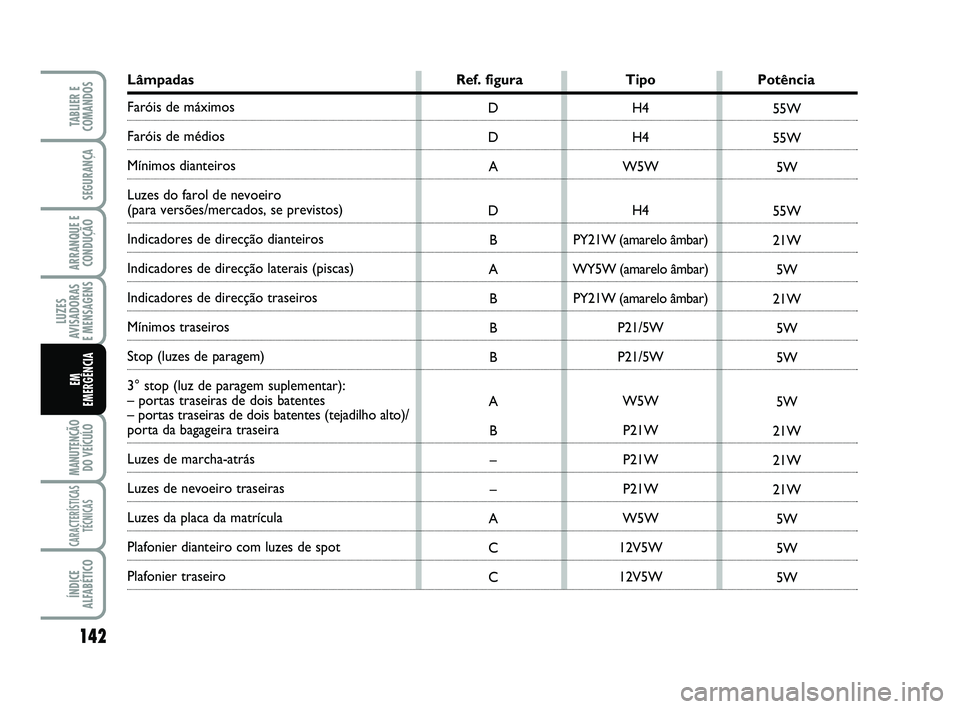

Lâmpadas Ref. figura Tipo Potência
Faróis de máximos
Faróis de médios
Mínimos dianteiros
Luzes do farol de nevoeiro
(para versões/mercados, se previstos)
Indicadores de direcção dianteiros
Indicadores de direcção laterais (piscas)
Indicadores de direcção traseiros
Mínimos traseiros
Stop (luzes de paragem)
3° stop (luz de paragem suplementar):
– portas traseiras de dois batentes
– portas traseiras de dois batentes (tejadilho alto)/
porta da bagageira traseira
Luzes de marcha-atrás
Luzes de nevoeiro traseiras
Luzes da placa da matrícula
Plafonier dianteiro com luzes de spot
Plafonier traseiroH4
H4
W5W
H4
PY21W (amarelo âmbar)
WY5W (amarelo âmbar)
PY21W (amarelo âmbar)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 142

143
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
SUBSTITUIÇÃO DA
LÂMPADA EXTERNA
Para o tipo de lâmpada e a relativa po-
tência consultar o parágrafo anterior
“Substituição de uma lâmpada”.
GRUPOS ÓPTICOS DIANTEIROS
Os grupos ópticos dianteiros contêm as
lâmpadas dos faróis de médio, máximo,
mínimo e de direcção.LUZES DOS FARÓIS DE MÉDIO /
MÁXIMO fig. 9
Para substituir a lâmpada, proceder como
indicado a seguir:
❒puxe a tampa Acentral agindo na re-
lativa lingueta;
❒desligue o conector eléctrico;
❒desenganche a mola de bloqueio da
lâmpada;
❒substitua a lâmpada e monte a tampa A
certificando-se do correcto bloqueio.LUZES DE MÍNIMO fig. 9
Para substituir a lâmpada, proceder como
indicado a seguir:
❒puxe a tampa Acentral agindo na re-
lativa lingueta;
❒extrair o porta-lâmpada montado a pres-
são e desligue o conector eléctrico;
❒substitua a lâmpada e monte a tampa A
certificando-se do correcto bloqueio.
fig. 9F0P0178m
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 143

144
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
INDICADORES DE DIRECÇÃO
DIANTEIROS fig. 10
Para substitur a lâmpada, proceder como
indicado a seguir:
❒rodar o porta-lâmpada Aem sentido
anti-horário;
❒depois de ter extraído o porta-lâmpa-
da, extrair a lâmpada empurrando-a li-
geiramente e rodando-a em sentido an-
ti-horário.
❒Substitua a lâmpada e monte o porta-
lâmpada Arodando-o na sua sede em
sentido horário e certificando-se do es-
talido de bloqueio.
LUZES DO FAROL DE NEVOEIRO
fig. 11
Para a substituição das lâmpadas das luzes
do farol de nevoeiro dianteiras é neces-
sário dirigir-se à Rede de Assistência Fiat.INDICADORES DE DIRECÇÃO
LATERAIS fig. 12
Para substituir a lâmpada, proceder como
indicado a seguir:
❒agir no transparente Ade modo a com-
primir a mola interna, depois desenfiar
o grupo para fora;
❒rodar em sentido anti-horário o porta-
lâmpada, extrair a lâmpada introduzi-
da a pressão e substituí-la;
❒monte o porta-lâmpada no transpa-
rente rodando-o em sentido horário;
❒monte o grupo certificando-se do es-
talido de bloqueio da mola interna.
fig. 11F0P0181m
fig. 10F0P0179mfig. 12
A
F0P0297m
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 144

145
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

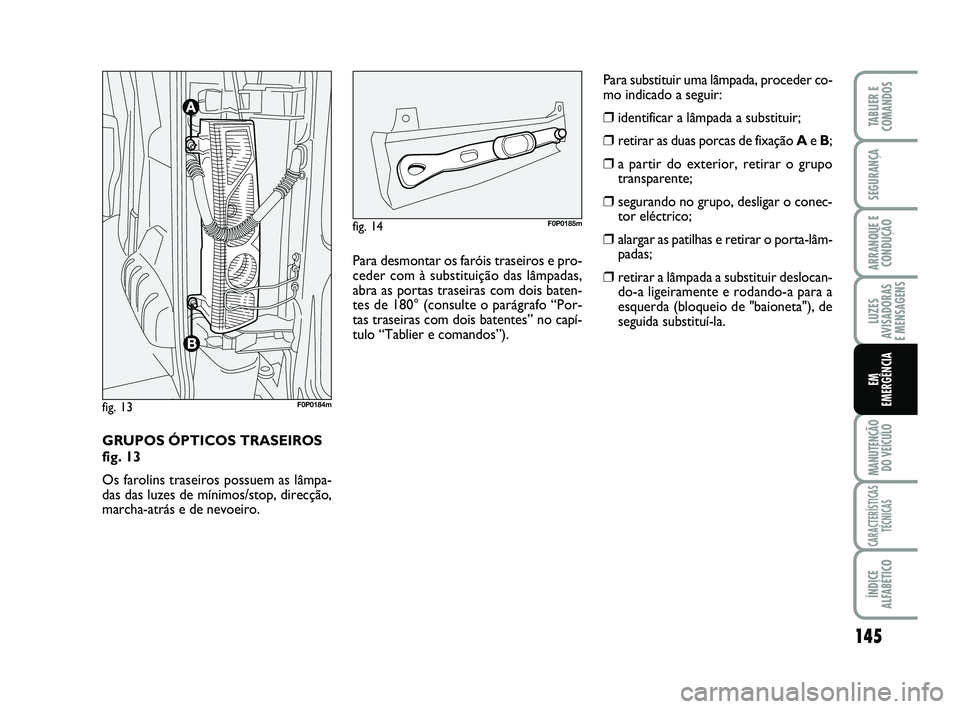

GRUPOS ÓPTICOS TRASEIROS
fig. 13
Os farolins traseiros possuem as lâmpa-
das das luzes de mínimos/stop, direcção,
marcha-atrás e de nevoeiro.
fig. 13F0P0184m
Para desmontar os faróis traseiros e pro-
ceder com à substituição das lâmpadas,
abra as portas traseiras com dois baten-
tes de 180° (consulte o parágrafo “Por-
tas traseiras com dois batentes” no capí-
tulo “Tablier e comandos”).
fig. 14F0P0185m
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒identificar a lâmpada a substituir;
❒retirar as duas porcas de fixação Ae B;
❒a partir do exterior, retirar o grupo
transparente;
❒segurando no grupo, desligar o conec-
tor eléctrico;
❒alargar as patilhas e retirar o porta-lâm-
padas;
❒retirar a lâmpada a substituir deslocan-
do-a ligeiramente e rodando-a para a
esquerda (bloqueio de "baioneta"), de
seguida substituí-la.
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 145

146
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

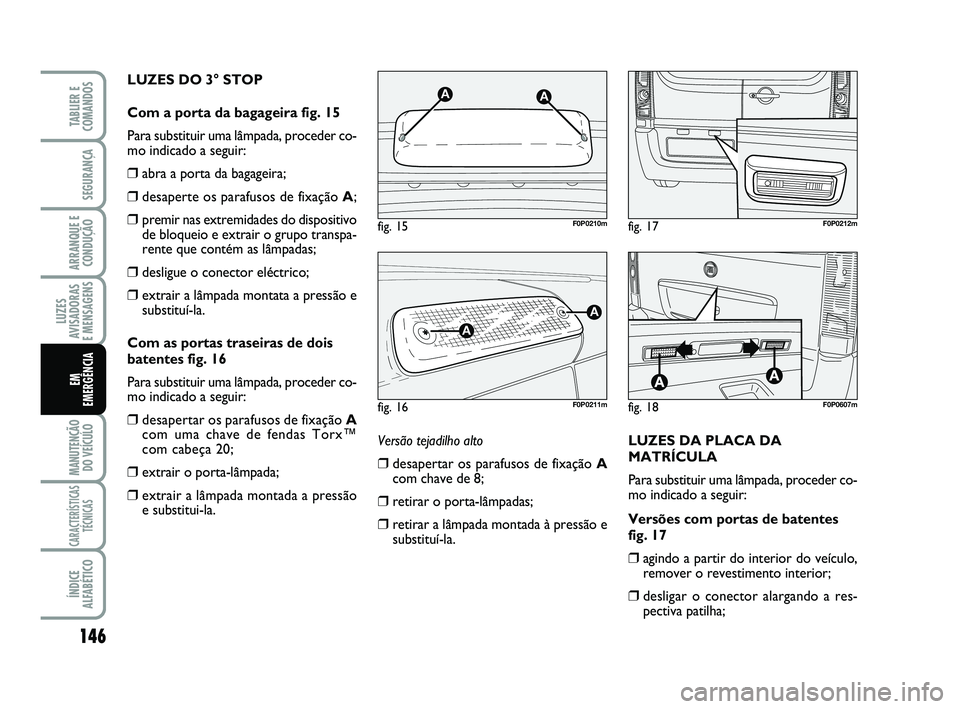

LUZES DO 3° STOP
Com a porta da bagageira fig. 15
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒abra a porta da bagageira;
❒desaperte os parafusos de fixação A;
❒premir nas extremidades do dispositivo
de bloqueio e extrair o grupo transpa-
rente que contém as lâmpadas;
❒desligue o conector eléctrico;
❒extrair a lâmpada montata a pressão e
substituí-la.
Com as portas traseiras de dois
batentes fig. 16
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒desapertar os parafusos de fixação A
com uma chave de fendas Torx™
com cabeça 20;
❒extrair o porta-lâmpada;
❒extrair a lâmpada montada a pressão
e substitui-la.Versão tejadilho alto
❒desapertar os parafusos de fixação A
com chave de 8;
❒retirar o porta-lâmpadas;
❒retirar a lâmpada montada à pressão e
substituí-la.LUZES DA PLACA DA
MATRÍCULA
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
Versões com portas de batentes
fig. 17
❒agindo a partir do interior do veículo,
remover o revestimento interior;
❒desligar o conector alargando a res-
pectiva patilha;
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m
135-154 SCUDO LUM P_133-152 Nuovo ScudoG9 P 17/10/12 15.18 Pagina 146
