Page 181 of 223

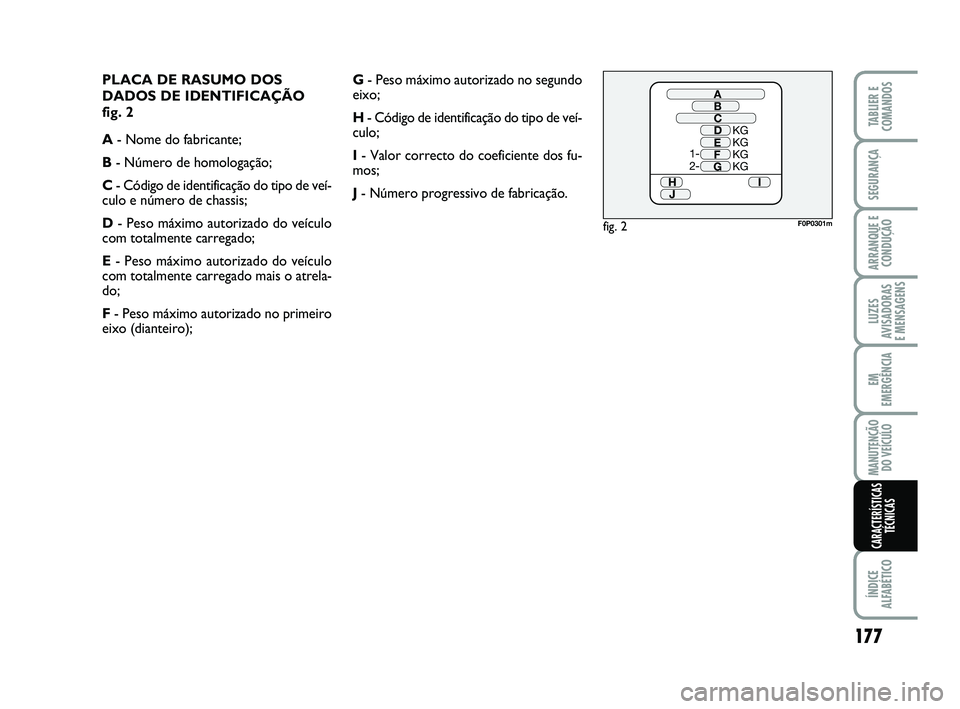

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) PLACA DE RASUMO DOS
DADOS DE IDENTIFICAÇÃO
fig. 2
A- Nome do fabricante;
B- Número de homologação;
C- Código de identificação do tipo de veí-
culo e número de chassis;
D- Peso máximo autor

Page 182 of 223

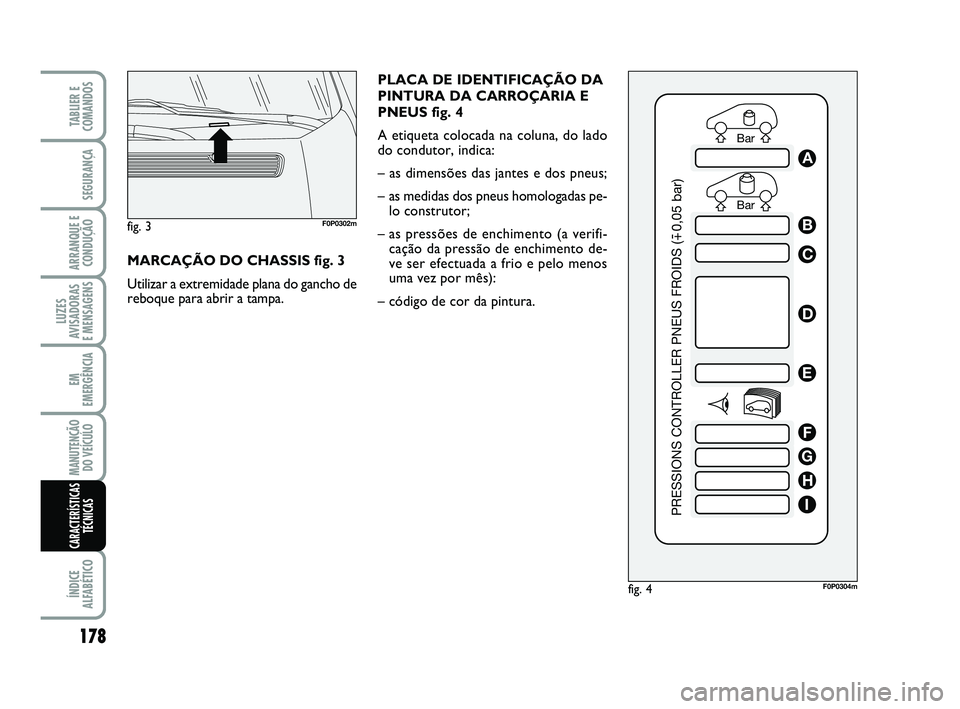

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) PLACA DE IDENTIFICAÇÃO DA
PINTURA DA CARROÇARIA E
PNEUS fig. 4
A etiqueta colocada na coluna, do lado
do condutor, indica:
– as dimensões das jantes e dos pneus;
–  as medidas dos pneus homolo

Page 183 of 223

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) 179
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

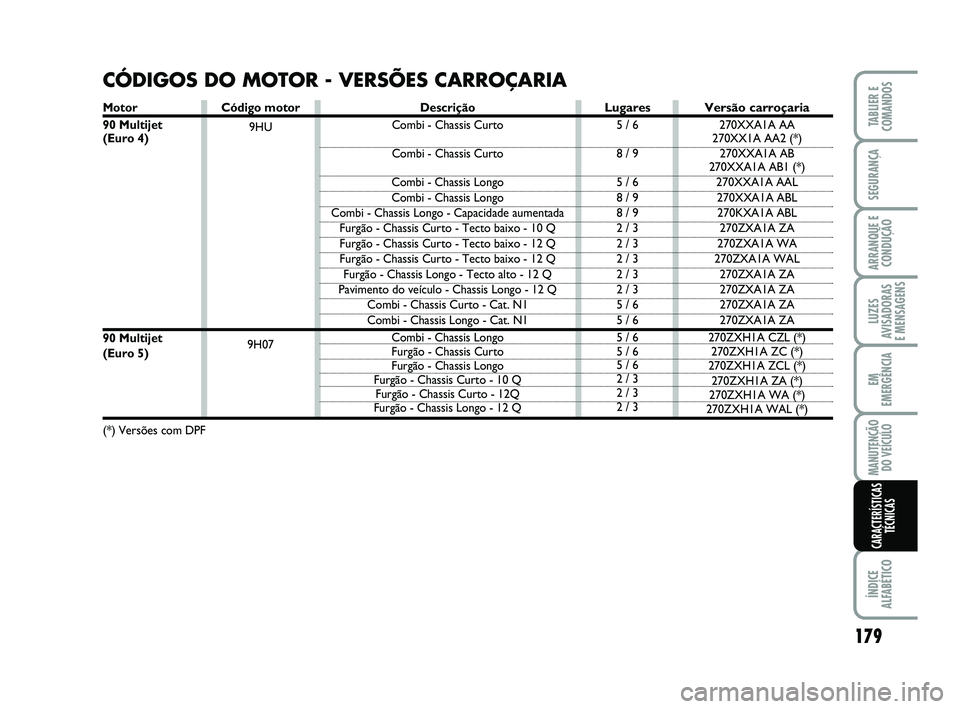

Código motor
9HU
9H07
CÓD

Page 184 of 223

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) 180
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

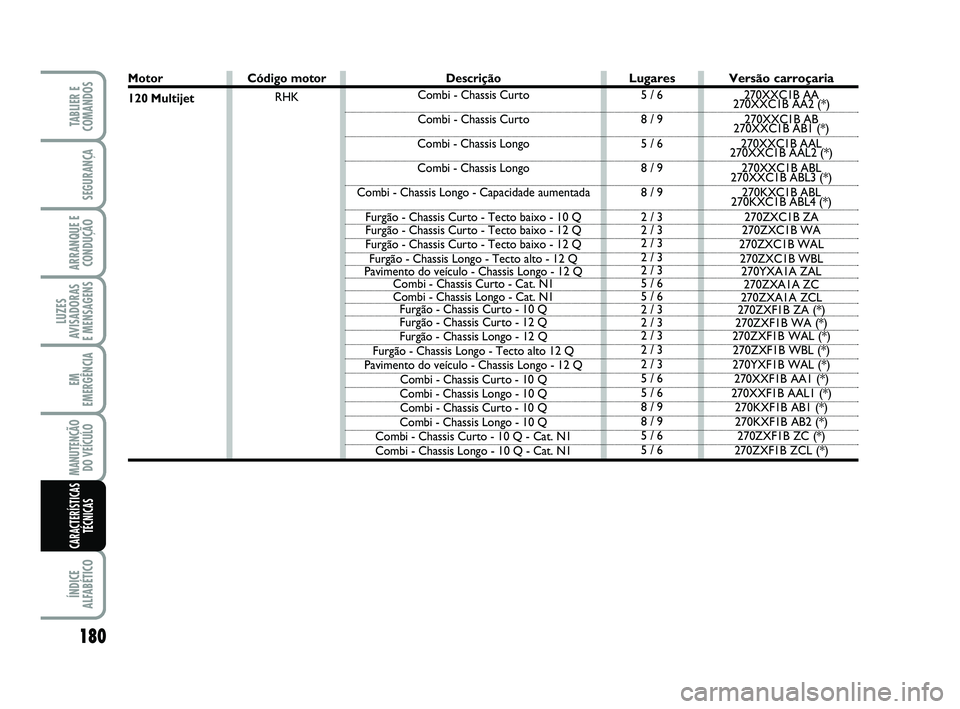

Motor
120 MultijetLugares
5

Page 185 of 223

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) 181
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

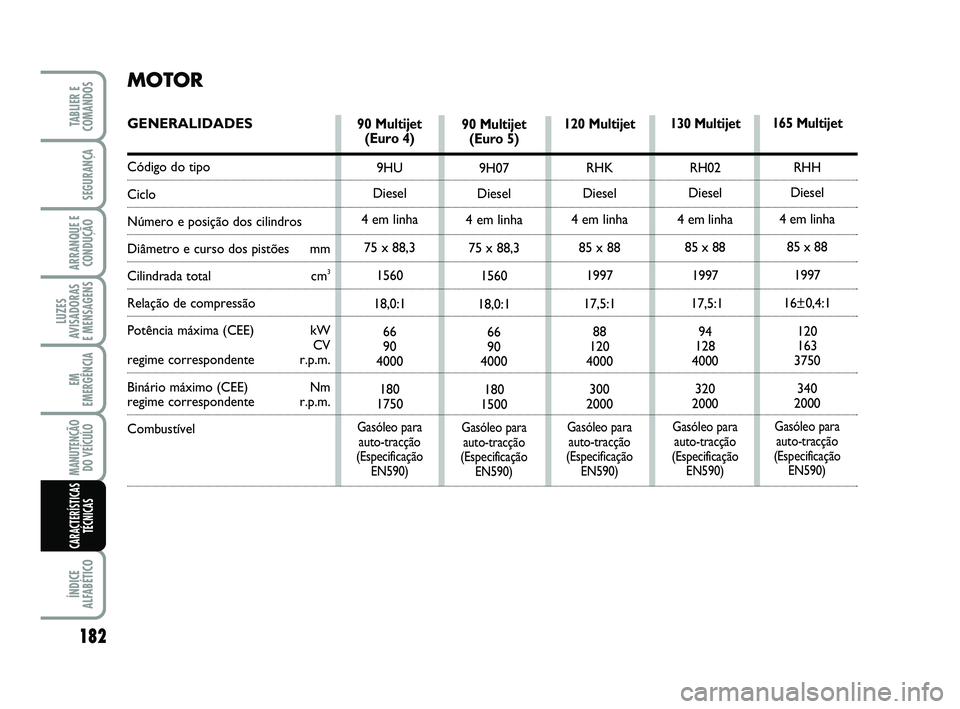

Motor
130 Multijet
165 Mult

Page 186 of 223

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) 182
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
90 Multijet
(Euro 4)
9HU
Di

Page 187 of 223

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) 183
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

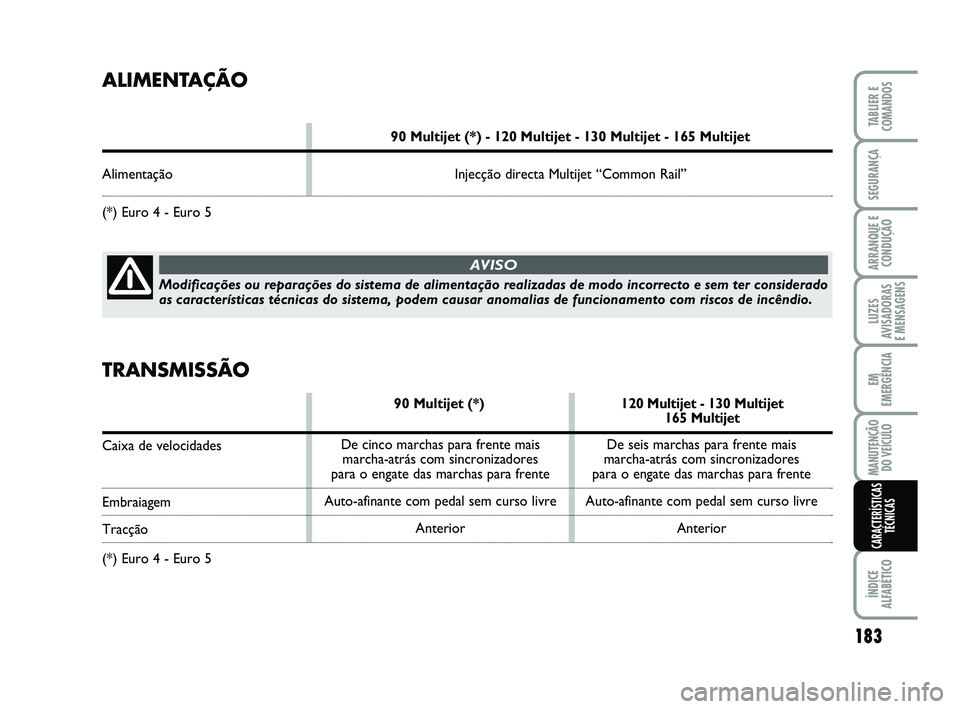

ALIMENTAÇÃO
90 Multijet (

Page 188 of 223

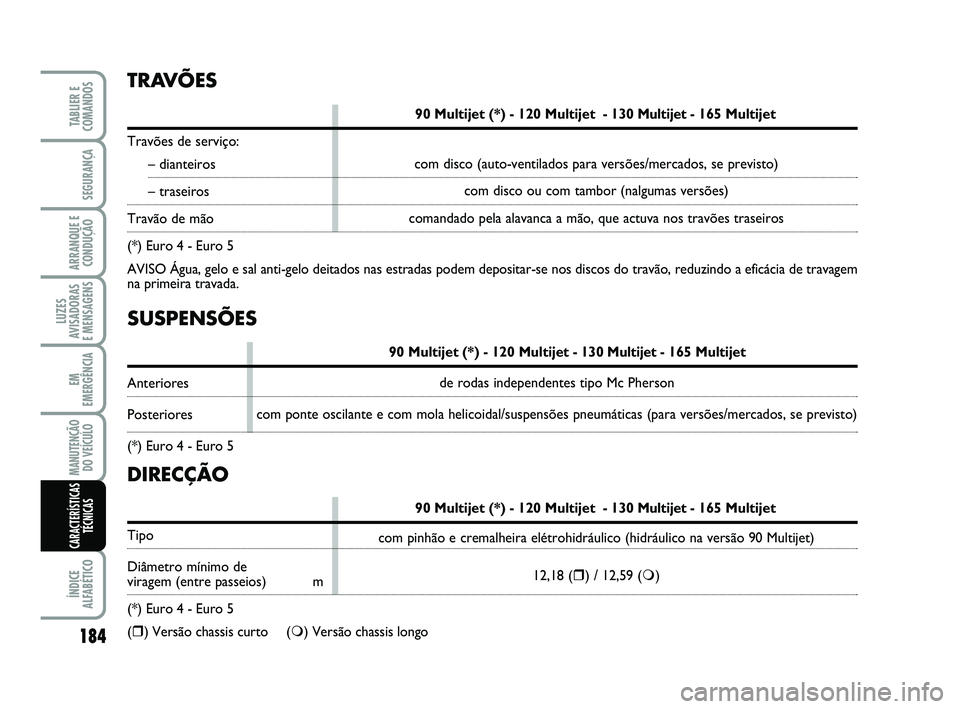

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) SUSPENSÕES
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Anteriores
Posteriores
(*) Euro 4 - Euro 5
TRAVÕES
90 Multijet (*) - 120 Multijet  - 130 Multijet - 165 Multijet
Travões de s

Page 189 of 223

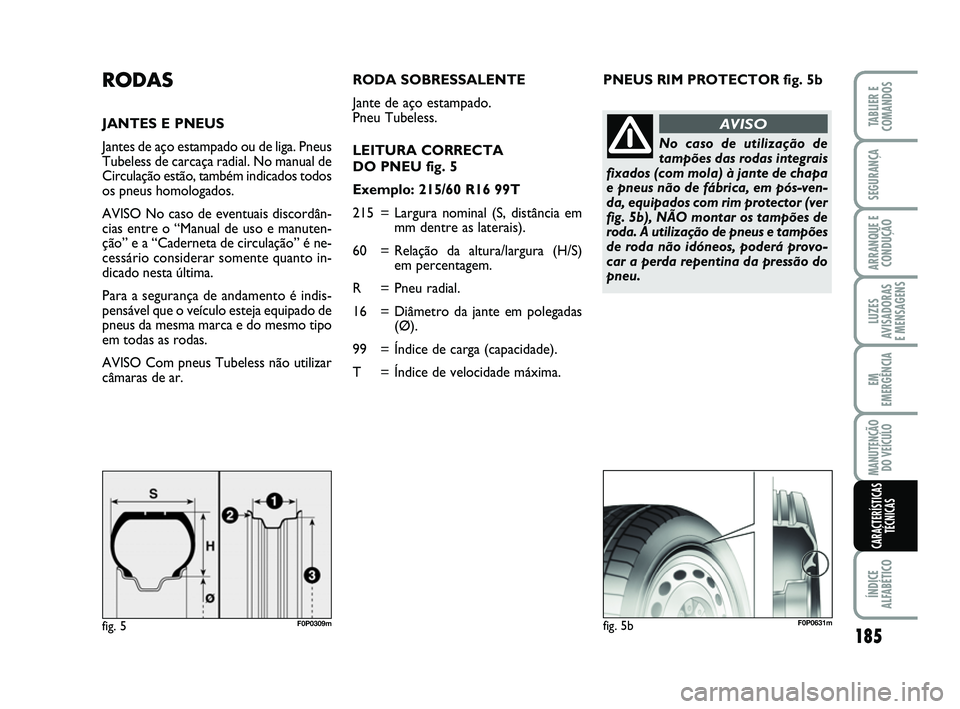

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) PNEUS RIM PROTECTOR fig. 5bRODAS
JANTES E PNEUS
Jantes de aço estampado ou de liga. Pneus
Tubeless de carcaça radial. No manual de
Circulação estão, também indicados todos
os pneus homologados.

Page 190 of 223

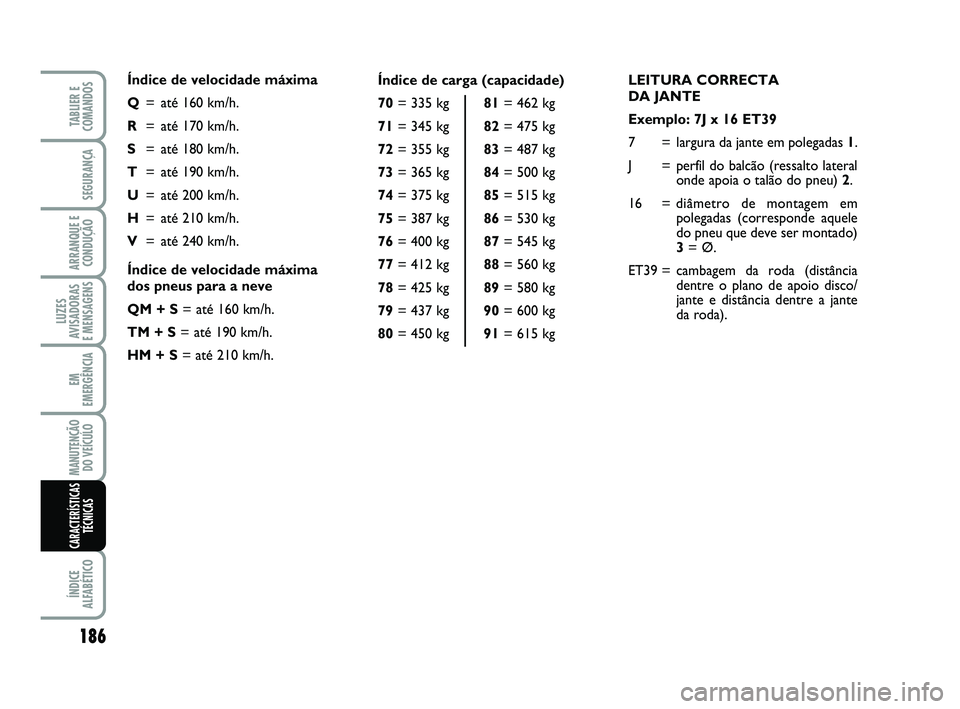

FIAT SCUDO 2013  Manual de Uso e Manutenção (in Portuguese) LEITURA CORRECTA
DA JANTE
Exemplo: 7J x 16 ET39
7 = largura da jante em polegadas 1.
J = perfil do balcão (ressalto lateral
onde apoia o talão do pneu) 2.
16 = diâmetro de montagem em
polegadas (c
