FIAT SCUDO 2013 Manual de Uso e Manutenção (in Portuguese)

167
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

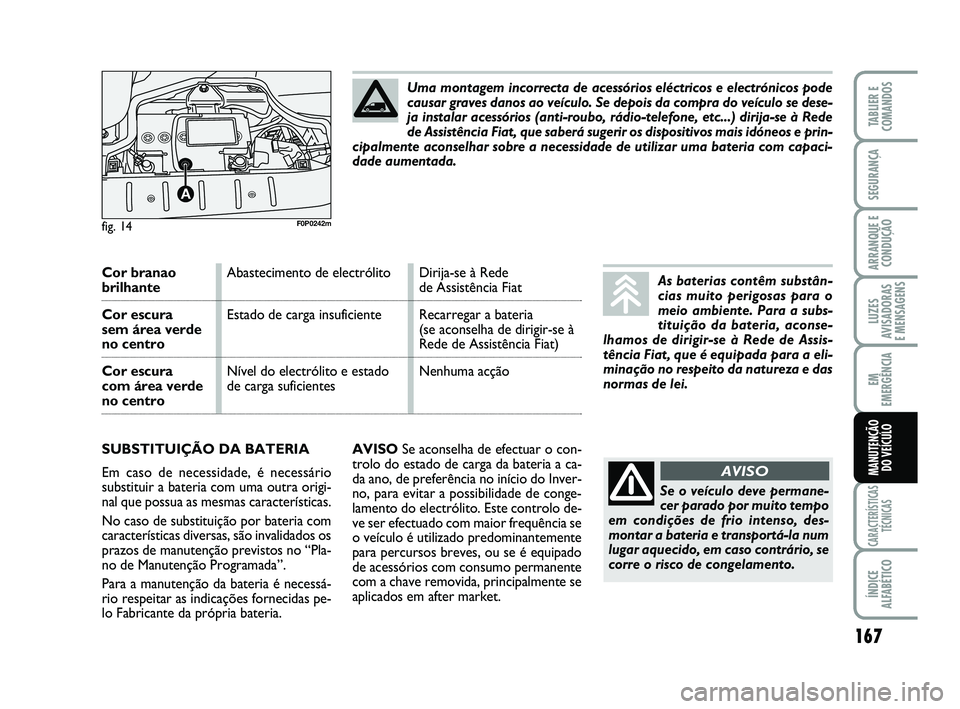

AVISOSe aconselha de efectuar o con-
trolo do estado de carga da bateria a ca-
da ano, de preferência no início do Inver-
no, para evitar a possibilidade de conge-
lamento do electrólito. Este controlo de-
ve ser efectuado com maior frequência se
o veículo é utilizado predominantemente
para percursos breves, ou se é equipado
de acessórios com consumo permanente
com a chave removida, principalmente se
aplicados em after market.
fig. 14
A
F0P0242m
Cor branaoAbastecimento de electrólito Dirija-se à Rede brilhantede Assistência Fiat
Cor escuraEstado de carga insuficiente Recarregar a bateria
sem área verde (se aconselha de dirigir-se à
no centroRede de Assistência Fiat)
Cor escura Nível do electrólito e estado Nenhuma acção
com área verde de carga suficientes
no centro
SUBSTITUIÇÃO DA BATERIA
Em caso de necessidade, é necessário
substituir a bateria com uma outra origi-
nal que possua as mesmas características.
No caso de substituição por bateria com
características diversas, são invalidados os
prazos de manutenção previstos no “Pla-
no de Manutenção Programada”.
Para a manutenção da bateria é necessá-
rio respeitar as indicações fornecidas pe-
lo Fabricante da própria bateria.Uma montagem incorrecta de acessórios eléctricos e electrónicos pode
causar graves danos ao veículo. Se depois da compra do veículo se dese-
ja instalar acessórios (anti-roubo, rádio-telefone, etc...) dirija-se à Rede
de Assistência Fiat, que saberá sugerir os dispositivos mais idóneos e prin-
cipalmente aconselhar sobre a necessidade de utilizar uma bateria com capaci-
dade aumentada.
As baterias contêm substân-
cias muito perigosas para o
meio ambiente. Para a subs-
tituição da bateria, aconse-
lhamos de dirigir-se à Rede de Assis-
tência Fiat, que é equipada para a eli-
minação no respeito da natureza e das
normas de lei.
Se o veículo deve permane-
cer parado por muito tempo
em condições de frio intenso, des-
montar a bateria e transportá-la num
lugar aquecido, em caso contrário, se
corre o risco de congelamento.
AVISO
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 167

168
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

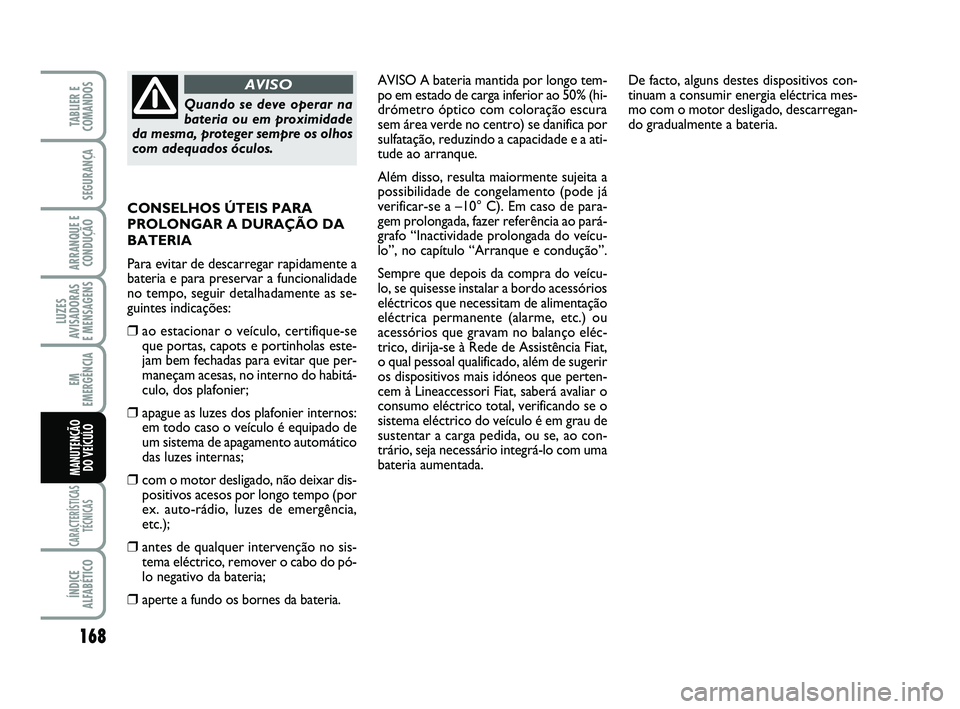

AVISO A bateria mantida por longo tem-
po em estado de carga inferior ao 50% (hi-
drómetro óptico com coloração escura
sem área verde no centro) se danifica por
sulfatação, reduzindo a capacidade e a ati-
tude ao arranque.
Além disso, resulta maiormente sujeita a
possibilidade de congelamento (pode já
verificar-se a –10° C). Em caso de para-
gem prolongada, fazer referência ao pará-
grafo “Inactividade prolongada do veícu-
lo”, no capítulo “Arranque e condução”.
Sempre que depois da compra do veícu-
lo, se quisesse instalar a bordo acessórios
eléctricos que necessitam de alimentação
eléctrica permanente (alarme, etc.) ou
acessórios que gravam no balanço eléc-
trico, dirija-se à Rede de Assistência Fiat,
o qual pessoal qualificado, além de sugerir
os dispositivos mais idóneos que perten-
cem à Lineaccessori Fiat, saberá avaliar o
consumo eléctrico total, verificando se o
sistema eléctrico do veículo é em grau de
sustentar a carga pedida, ou se, ao con-
trário, seja necessário integrá-lo com uma
bateria aumentada. CONSELHOS ÚTEIS PARA
PROLONGAR A DURAÇÃO DA
BATERIA
Para evitar de descarregar rapidamente a
bateria e para preservar a funcionalidade
no tempo, seguir detalhadamente as se-
guintes indicações:
❒ao estacionar o veículo, certifique-se
que portas, capots e portinholas este-
jam bem fechadas para evitar que per-
maneçam acesas, no interno do habitá-
culo, dos plafonier;
❒apague as luzes dos plafonier internos:
em todo caso o veículo é equipado de
um sistema de apagamento automático
das luzes internas;
❒com o motor desligado, não deixar dis-
positivos acesos por longo tempo (por
ex. auto-rádio, luzes de emergência,
etc.);
❒antes de qualquer intervenção no sis-
tema eléctrico, remover o cabo do pó-
lo negativo da bateria;
❒aperte a fundo os bornes da bateria.
Quando se deve operar na
bateria ou em proximidade
da mesma, proteger sempre os olhos
com adequados óculos.
AVISODe facto, alguns destes dispositivos con-
tinuam a consumir energia eléctrica mes-
mo com o motor desligado, descarregan-
do gradualmente a bateria.
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 168

169
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
RODAS E PNEUS
Controle a pressão de cada pneu incluí-
da a roda sobressalente a cada duas se-
manas e antes de viagens longas: este con-
trolo deve ser realizado com o pneu re-
pousado e frio.
Utilizando o veículo, é normal que a pres-
são aumente; para o correcto valor rela-
tivo a pressão de enchimento do pneu ver
o parágrafo “Rodas” no capítulo “Carac-
terísticas técnicas”.
Uma errada pressão provoca um consu-
mo anormal dos pneusfig. 15:
Apressão normal: banda de rodagem
desgastada de modo uniforme.
Bpressão insuficiente: banda de roda-
gem particularmente desgastada nos
bordos.
Cpressão excessiva: banda de rodagem
particularmente desgastada no centro.
Os pneus devem ser substituídos quando
a espessura da banda de rodagem se re-
duir a 1,6 mm. De qualquer maneira, res-
peitar as normas vigentes no País onde se
circula.
fig. 15F0P0191m
AVISOS
❒Se possível, evite as travagens bruscas,
os arranques cantando pneu e impac-
tos violentos contra passeio, buracos
na estrada ou obstáculos de varia na-
tureza. O andamento prolongada em
estradas irregulares pode danificar os
pneus;
❒controle de tempos em tempos que os
pneus não apresentem cortes nas late-
rais, enchimentos ou irregolar consu-
mo da banda de rodagem. Neste caso,
dirija-se à Rede de Assistência Fiat;
❒evite viajar em condições de sobrecar-
ga: se podem causar sérios danos as ro-
das e pneus;
❒se furar um pneu, parar imediatamente
e substituí-lo, para evitar de danificar
o pneu, a jante, as suspensões e a di-
recção;
❒o pneu envelhece mesmo se usado
pouco. Rachaduras na borracha da ban-
da de rodagem e nas laterais são um si-
nal de envelhecimento. Em todo caso,
se os pneus são montados há mais de 6
anos, é necessário mandá-los controlar
por pessoal especializado. Lembre-se
também de controlar com muito cui-
dado a rodinha sobressalente;
❒em caso de substituição, montar sem-
pre pneus novos, evitando aqueles de
procedência duvidosa;
❒ao substituir um pneu, é bom substituir
também a válvula de enchimento;
❒para permitir um consumo uniforme
entre os pneus dianteiros e aqueles tra-
seiros, se aconselha a troca dos pneus
cada 10-15 mil quilómetros, mantendo-
os do messmo lado do veículo para não
inverter o sentido de rotação.
Lembre-se que a retenção
na estrada do veículo de-
pende também da correcta pressão
de enchimento dos pneus.
AVISO
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 169

170
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

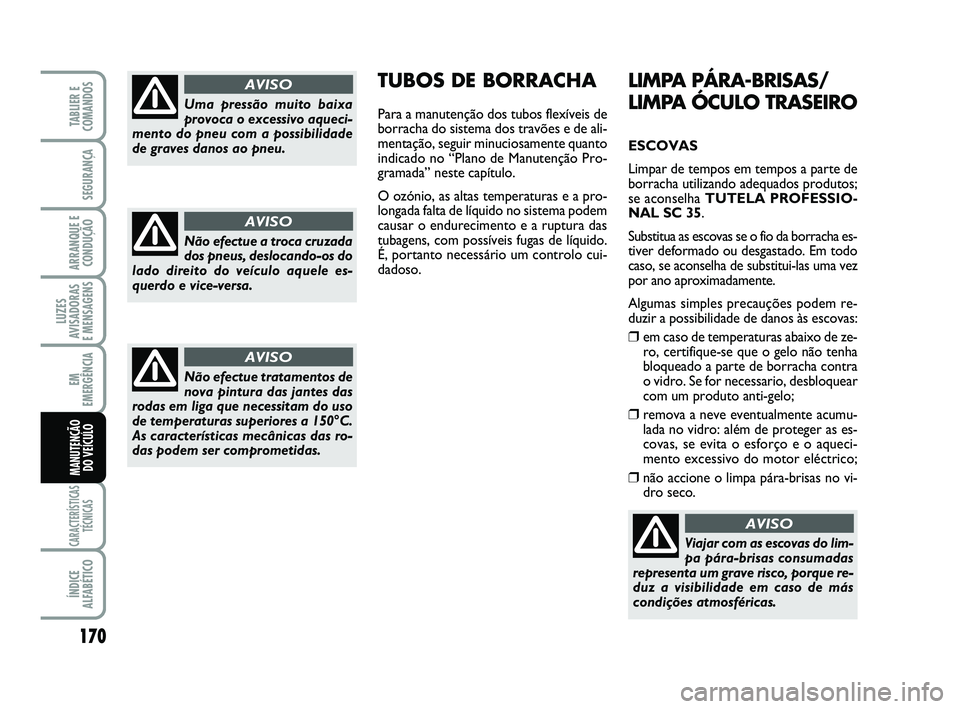

LIMPA PÁRA-BRISAS/
LIMPA ÓCULO TRASEIRO
ESCOVAS
Limpar de tempos em tempos a parte de
borracha utilizando adequados produtos;
se aconselha TUTELA PROFESSIO-
NAL SC 35.
Substitua as escovas se o fio da borracha es-
tiver deformado ou desgastado. Em todo
caso, se aconselha de substitui-las uma vez
por ano aproximadamente.
Algumas simples precauções podem re-
duzir a possibilidade de danos às escovas:
❒em caso de temperaturas abaixo de ze-
ro, certifique-se que o gelo não tenha
bloqueado a parte de borracha contra
o vidro. Se for necessario, desbloquear
com um produto anti-gelo;
❒remova a neve eventualmente acumu-
lada no vidro: além de proteger as es-
covas, se evita o esforço e o aqueci-
mento excessivo do motor eléctrico;
❒não accione o limpa pára-brisas no vi-
dro seco.
Viajar com as escovas do lim-
pa pára-brisas consumadas
representa um grave risco, porque re-
duz a visibilidade em caso de más
condições atmosféricas.
AVISO
TUBOS DE BORRACHA
Para a manutenção dos tubos flexíveis de
borracha do sistema dos travões e de ali-
mentação, seguir minuciosamente quanto
indicado no “Plano de Manutenção Pro-
gramada” neste capítulo.
O ozónio, as altas temperaturas e a pro-
longada falta de líquido no sistema podem
causar o endurecimento e a ruptura das
tubagens, com possíveis fugas de líquido.
É, portanto necessário um controlo cui-
dadoso.Uma pressão muito baixa
provoca o excessivo aqueci-
mento do pneu com a possibilidade
de graves danos ao pneu.
AVISO
Não efectue a troca cruzada
dos pneus, deslocando-os do
lado direito do veículo aquele es-
querdo e vice-versa.
AVISO
Não efectue tratamentos de
nova pintura das jantes das
rodas em liga que necessitam do uso
de temperaturas superiores a 150°C.
As características mecânicas das ro-
das podem ser comprometidas.
AVISO
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 170

171
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
Substituição das palhetas do
limpa-pára-brisas fig. 16
Para substituir as palhetas do limpa-pára-
brisas, proceder como a seguir:
– com a chave de arranque na posição
Sou extraída, accionar entre 60 segundos a
alavanca direita para baixo com um im-
pulso, os limpa-pára-brisas se colocam na
posição vertical e nesta posição param;
– retirar o corpo borrifador Amontado
a pressão na própria palheta;
– levantar o braço Bdo limpa-pára-bri-
sas e, mantendo-o levantado, posicionar a
palheta de modo que forme um ângulo de
90° com o próprio braço;
– premer a lingueta Cdo dispositivo de
engate e ao mesmo tempo empurrar a es-
cova para baixo até liberar o braço Bda
própria palheta;– montar a nova palheta, introduzindo-a
no braço e empurrando para o alto até
notar o estalido de enganche da lingueta
C;
– assegurar-se que a palheta resulte blo-
queada.Substituição da palheta do limpa
vidro traseiro fig. 17
Para substituir a palheta do limpa vidro
traseiro, proceder como a seguir:
– levantar o braço Ado limpa vidro tra-
seiro e posicionar a palheta de modo que
forme um ângulo de 90° com o próprio
braço;
– retirar a palheta Bmontada a pressão
actuando no sentido da seta;
– montar a nova palheta, actuando no sen-
tido contrário, e certificar-se se a mesma
bloqueou-se.
fig. 16F0P0349mfig. 17F0P0350m
Para evitar eventuais danos
ao pára-brisa do veículo,
manter levantado o braço do
limpa-pára-brisas durante to-
da a operação de substituição da pa-
lheta. Após a substituição, acompa-
nhar o braço do limpa-pára-brisas até
ao correcto posicionamento no pára-
brisa.
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 171

172
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

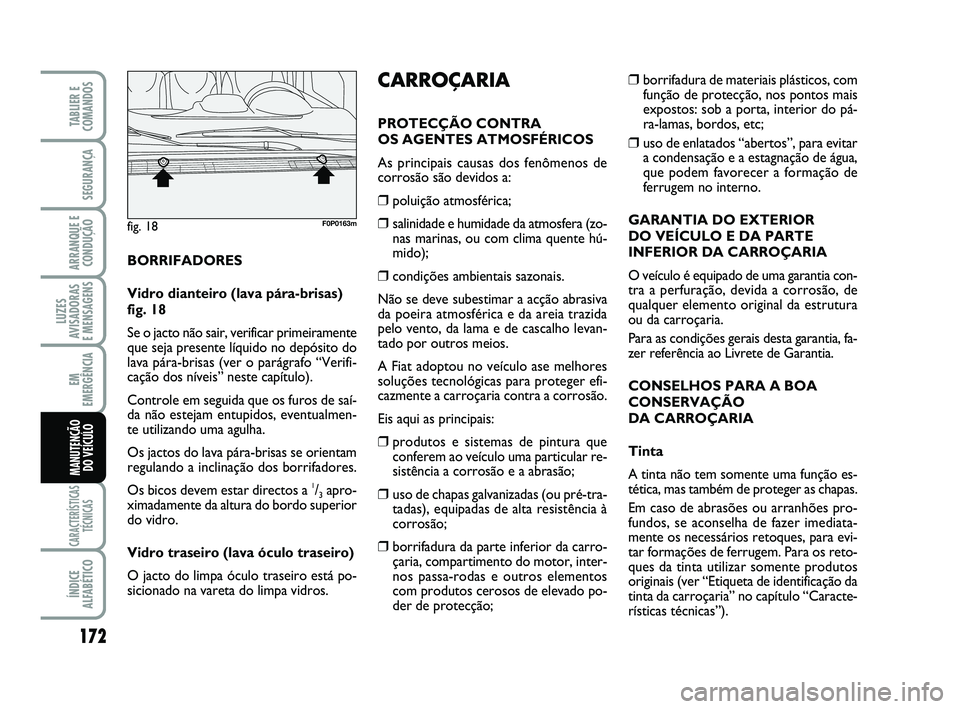

BORRIFADORES
Vidro dianteiro (lava pára-brisas)
fig. 18
Se o jacto não sair, verificar primeiramente
que seja presente líquido no depósito do
lava pára-brisas (ver o parágrafo “Verifi-
cação dos níveis” neste capítulo).
Controle em seguida que os furos de saí-
da não estejam entupidos, eventualmen-
te utilizando uma agulha.
Os jactos do lava pára-brisas se orientam
regulando a inclinação dos borrifadores.
Os bicos devem estar directos a
1/3apro-
ximadamente da altura do bordo superior
do vidro.
Vidro traseiro (lava óculo traseiro)
O jacto do limpa óculo traseiro está po-
sicionado na vareta do limpa vidros.
fig. 18F0P0163m
CARROÇARIA
PROTECÇÃO CONTRA
OS AGENTES ATMOSFÉRICOS
As principais causas dos fenômenos de
corrosão são devidos a:
❒poluição atmosférica;
❒salinidade e humidade da atmosfera (zo-
nas marinas, ou com clima quente hú-
mido);
❒condições ambientais sazonais.
Não se deve subestimar a acção abrasiva
da poeira atmosférica e da areia trazida
pelo vento, da lama e de cascalho levan-
tado por outros meios.
A Fiat adoptou no veículo ase melhores
soluções tecnológicas para proteger efi-
cazmente a carroçaria contra a corrosão.
Eis aqui as principais:
❒produtos e sistemas de pintura que
conferem ao veículo uma particular re-
sistência a corrosão e a abrasão;
❒uso de chapas galvanizadas (ou pré-tra-
tadas), equipadas de alta resistência à
corrosão;
❒borrifadura da parte inferior da carro-
çaria, compartimento do motor, inter-
nos passa-rodas e outros elementos
com produtos cerosos de elevado po-
der de protecção;
❒borrifadura de materiais plásticos, com
função de protecção, nos pontos mais
expostos: sob a porta, interior do pá-
ra-lamas, bordos, etc;
❒uso de enlatados “abertos”, para evitar
a condensação e a estagnação de água,
que podem favorecer a formação de
ferrugem no interno.
GARANTIA DO EXTERIOR
DO VEÍCULO E DA PARTE
INFERIOR DA CARROÇARIA
O veículo é equipado de uma garantia con-
tra a perfuração, devida a corrosão, de
qualquer elemento original da estrutura
ou da carroçaria.
Para as condições gerais desta garantia, fa-
zer referência ao Livrete de Garantia.
CONSELHOS PARA A BOA
CONSERVAÇÃO
DA CARROÇARIA
Tinta
A tinta não tem somente uma função es-
tética, mas também de proteger as chapas.
Em caso de abrasões ou arranhões pro-
fundos, se aconselha de fazer imediata-
mente os necessários retoques, para evi-
tar formações de ferrugem. Para os reto-
ques da tinta utilizar somente produtos
originais (ver “Etiqueta de identificação da
tinta da carroçaria” no capítulo “Caracte-
rísticas técnicas”).
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 172

173
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

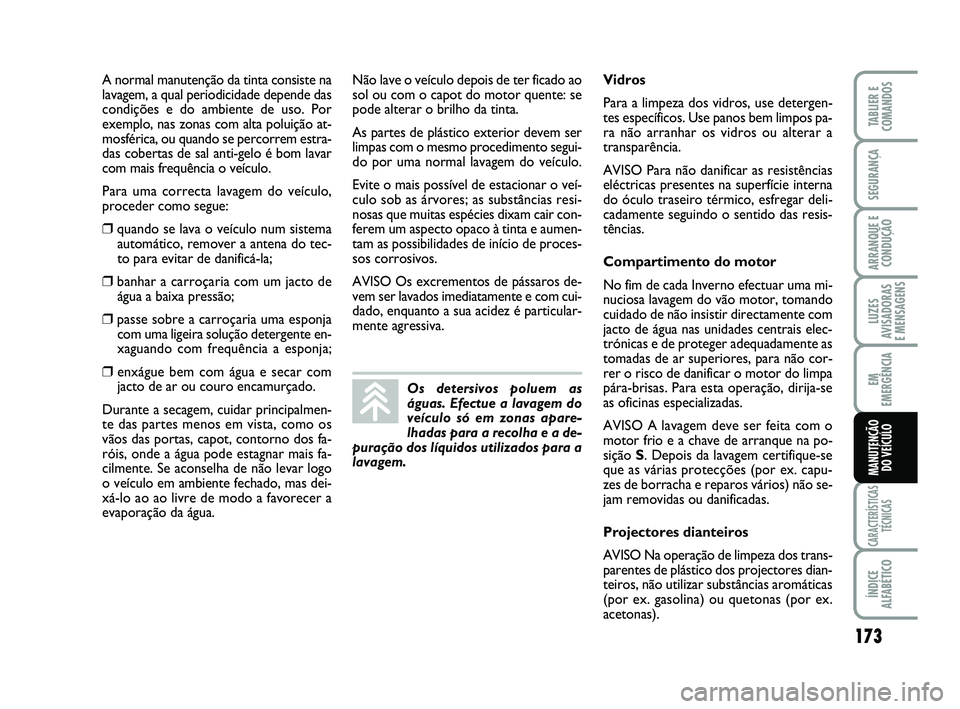

Não lave o veículo depois de ter ficado ao
sol ou com o capot do motor quente: se
pode alterar o brilho da tinta.
As partes de plástico exterior devem ser
limpas com o mesmo procedimento segui-
do por uma normal lavagem do veículo.
Evite o mais possível de estacionar o veí-
culo sob as árvores; as substâncias resi-
nosas que muitas espécies dixam cair con-
ferem um aspecto opaco à tinta e aumen-
tam as possibilidades de início de proces-
sos corrosivos.
AVISO Os excrementos de pássaros de-
vem ser lavados imediatamente e com cui-
dado, enquanto a sua acidez é particular-
mente agressiva.
Os detersivos poluem as
águas. Efectue a lavagem do
veículo só em zonas apare-
lhadas para a recolha e a de-
puração dos líquidos utilizados para a
lavagem.
Vidros
Para a limpeza dos vidros, use detergen-
tes específicos. Use panos bem limpos pa-
ra não arranhar os vidros ou alterar a
transparência.
AVISO Para não danificar as resistências
eléctricas presentes na superfície interna
do óculo traseiro térmico, esfregar deli-
cadamente seguindo o sentido das resis-
tências.
Compartimento do motor
No fim de cada Inverno efectuar uma mi-
nuciosa lavagem do vão motor, tomando
cuidado de não insistir directamente com
jacto de água nas unidades centrais elec-
trónicas e de proteger adequadamente as
tomadas de ar superiores, para não cor-
rer o risco de danificar o motor do limpa
pára-brisas. Para esta operação, dirija-se
as oficinas especializadas.
AVISO A lavagem deve ser feita com o
motor frio e a chave de arranque na po-
sição S. Depois da lavagem certifique-se
que as várias protecções (por ex. capu-
zes de borracha e reparos vários) não se-
jam removidas ou danificadas.
Projectores dianteiros
AVISO Na operação de limpeza dos trans-
parentes de plástico dos projectores dian-
teiros, não utilizar substâncias aromáticas
(por ex. gasolina) ou quetonas (por ex.
acetonas). A normal manutenção da tinta consiste na
lavagem, a qual periodicidade depende das
condições e do ambiente de uso. Por
exemplo, nas zonas com alta poluição at-
mosférica, ou quando se percorrem estra-
das cobertas de sal anti-gelo é bom lavar
com mais frequência o veículo.
Para uma correcta lavagem do veículo,
proceder como segue:
❒quando se lava o veículo num sistema
automático, remover a antena do tec-
to para evitar de danificá-la;
❒banhar a carroçaria com um jacto de
água a baixa pressão;
❒passe sobre a carroçaria uma esponja
com uma ligeira solução detergente en-
xaguando com frequência a esponja;
❒enxágue bem com água e secar com
jacto de ar ou couro encamurçado.
Durante a secagem, cuidar principalmen-
te das partes menos em vista, como os
vãos das portas, capot, contorno dos fa-
róis, onde a água pode estagnar mais fa-
cilmente. Se aconselha de não levar logo
o veículo em ambiente fechado, mas dei-
xá-lo ao ao livre de modo a favorecer a
evaporação da água.
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 173

174
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
Os revestimentos em tecidos
do veículo são dimensionados
para resistir por muito tempo
ao desgaste derivante do uso
normal do meio. Contudo, é absoluta-
mente necessário evitar esfregadelas
traumaticas e/ou prolongadas com
acessórios de roupas quais fivelas me-
tálicas, botões, fixações em Velcro e se-
melhantes, pois os mesmos, agindo de
modo localizado e com uma elevada
pressão nos tecidos, pode provocar a
ruptura de fios com a conseguinte da-
nificação do forro. BANCOS E PARTES EM TECIDO
Elimine a poeira com uma escova macia ou
mediante um aspirador de pós. Para uma
melhor limpeza dos revestimentos de ve-
ludo se aconselha de humedecer a escova.
Esfregue os bancos com uma esponja hu-
medecida numa solução de água e deter-
gente neutro.
Nunca utilize produtos in-
flamáveis como héter de pe-
tróleo ou gasolina rectificada para a
limpeza das partes internas do veí-
culo. As cargas electroestáticas que
são geradass pela esfregadela duran-
te a operação de limpeza, pode ser
causa de incêndio.
AVISO
Não conserve garrafas de
aerossol no veículo: perigo
de explosão. As garrafas de aerossol
não devem ser expostas a uma tem-
peratura superior a 50° C. No inter-
no do veículo exposto ao sol, a tem-
peratura pode superar abundante-
mente este valor.
AVISO
INTERNOS
De tempos em tempos verificar que não
sejam presentes estagnações de água sob
os tapetes (devido ao pingar de sapatos,
guarda-chuvas, etc.) que podem causar a
oxidação da chapa.AVISO Não utilizar álcool ou gasolinas pa-
ra a limpeza do vidro do quadro instru-
mentos.
VOLANTE / BOTÃO
DA ALAVANCA DA CAIXA
DE VELOCIDADES REVESTIDOS
EM COURO
A limpeza destes componentes deve ser
efectuada exclusivamente com água e sa-
bão neutro.
Nunca use álcool e/ou produtos a base de
álcool.
Antes de utilizar produtos comerciais es-
pecíficos para a limpeza dos internos de
automóveis, certifique-se, através de uma
cuidadosa leitura das indicações descritas
na etiqueta dos produtos, que os mesmos
não contenham álcool e/ou substâncias a
base de álcool.
Se durante as operações de limpeza do vi-
dro do pára-brisas com produtos especí-
ficos para vidros, gotas do mesmo se de-
positem acidentalmente no volante / bo-
tão é necessário removê-las imediata-
mente e proceder em seguida a lavar a
área interessada com água e sabão neutro.
AVISO Se recomenda, em caso de uso de
trava da direcção no volante, o máximo cui-
dado na sua colocação, com a finalidade de
evitar abrasões da pele de revestimento. PARTES DE PLÁSTICO
Se aconselha de realizar a normal limpeza
das partes internas de plástico com um pa-
no humedecido numa solução de água e de-
tergente neutro não abrasivo. Para a re-
moção de manchas de gordura ou resis-
tentes, utilize produtos específicos para a
limpeza de plásticos, sem solventes e estu-
dados para não alterar o aspecto e a cor dos
componentes.
155-174 SCUDO LUM P 17/10/12 15.20 Pagina 174

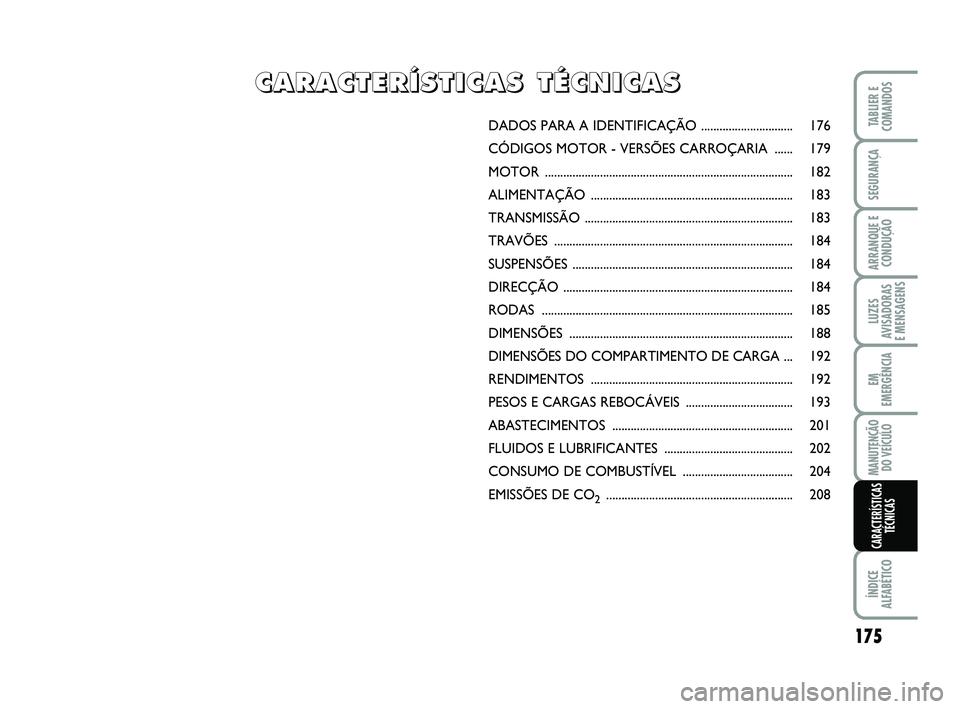

DADOS PARA A IDENTIFICAÇÃO .............................. 176
CÓDIGOS MOTOR - VERSÕES CARROÇARIA ...... 179
MOTOR ................................................................................. 182
ALIMENTAÇÃO .................................................................. 183
TRANSMISSÃO .................................................................... 183
TRAVÕES .............................................................................. 184
SUSPENSÕES ........................................................................ 184
DIRECÇÃO ........................................................................... 184
RODAS .................................................................................. 185
DIMENSÕES ......................................................................... 188
DIMENSÕES DO COMPARTIMENTO DE CARGA ... 192
RENDIMENTOS .................................................................. 192
PESOS E CARGAS REBOCÁVEIS ................................... 193
ABASTECIMENTOS ........................................................... 201
FLUIDOS E LUBRIFICANTES .......................................... 202
CONSUMO DE COMBUSTÍVEL .................................... 204
EMISSÕES DE CO
2............................................................. 208
C C
A A
R R
A A
C C
T T
E E
R R
Í Í
S S
T T
I I
C C
A A
S S

T T
É É
C C
N N
I I
C C
A A
S S
MANUTENÇÃO
DO VEÍCULO
EM
EMERGÊNCIA
ARRANQUE E
CONDUÇÃO
SEGURANÇA
TABLIER E
COMANDOS
ÍNDICE
ALFABÉTICO
LUZES
AVISADORAS
E MENSAGENS
175
CARACTERÍSTICAS
TÉCNICAS
175-210 SCUDO LUM P_173-199 Nuovo ScudoG9 P 17/10/12 15.21 Pagina 175

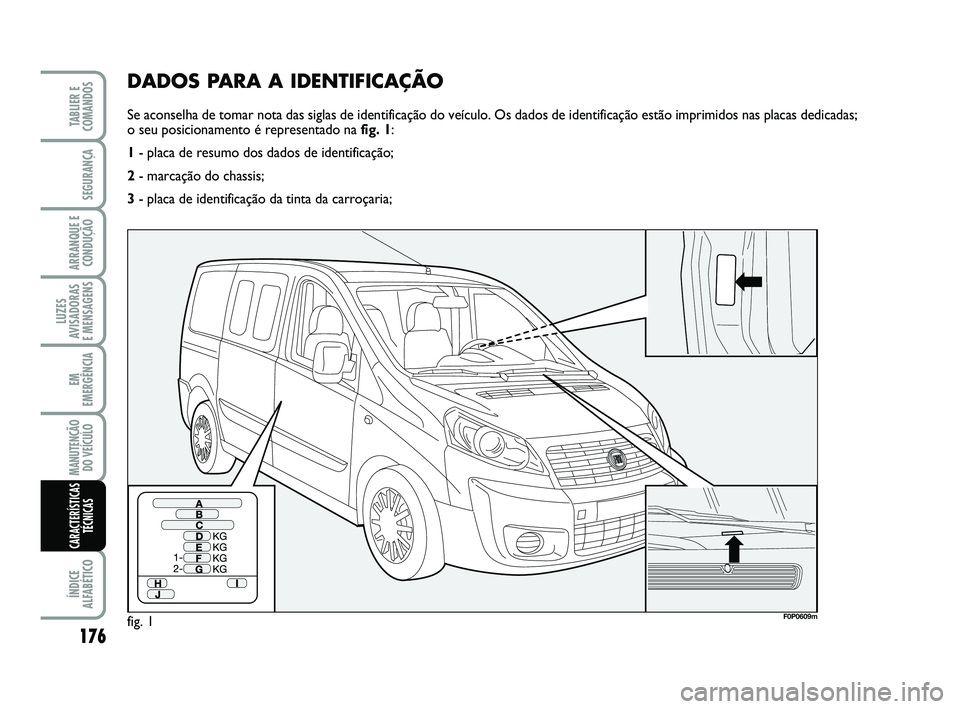

DADOS PARA A IDENTIFICAÇÃO
Se aconselha de tomar nota das siglas de identificação do veículo. Os dados de identificação estão imprimidos nas placas dedicadas;
o seu posicionamento é representado na fig. 1:
1- placa de resumo dos dados de identificação;
2- marcação do chassis;
3- placa de identificação da tinta da carroçaria;
fig. 1F0P0609m
MANUTENÇÃO
DO VEÍCULO
EM
EMERGÊNCIA
ARRANQUE E
CONDUÇÃO
SEGURANÇA
TABLIER E
COMANDOS
ÍNDICE
ALFABÉTICO
LUZES
AVISADORAS
E MENSAGENS
176
CARACTERÍSTICAS
TÉCNICAS
175-210 SCUDO LUM P_173-199 Nuovo ScudoG9 P 17/10/12 15.21 Pagina 176
