❒cyklus mimo město; simuluje se jízda
mimo město s častými akceleracemi při
všech rychlostních stupních a rychlos-
tech 0 - 120 km/h;
❒kombinovaný cyklus: při výpočtu spo-
třeby se uvažuje asi 37 % jízdy po měs-
tě a 63 % jízdy mimo město.

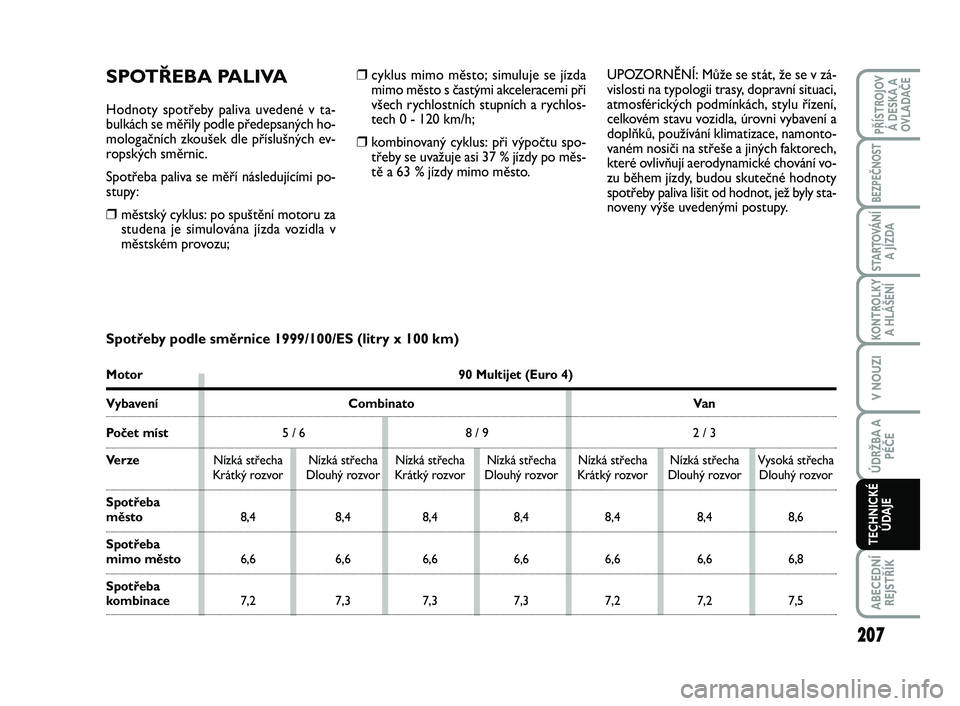

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v ta-
bulkách se měřily podle předepsaných ho-
mologačních zkoušek dle příslušných ev-
ropských směrnic.
Spotřeba paliva se měří následujícími po-
stupy:
❒městský cyklus: po spuštění motoru za
studena je simulována jízda vozidla v
městském provozu;UPOZORNĚNÍ: Může se stát, že se v zá-
vislosti na typologii trasy, dopravní situaci,
atmosférických podmínkách, stylu řízení,
celkovém stavu vozidla, úrovni vybavení a
doplňků, používání klimatizace, namonto-
vaném nosiči na střeše a jiných faktorech,
které ovlivňují aerodynamické chování vo-
zu během jízdy, budou skutečné hodnoty
spotřeby paliva lišit od hodnot, jež byly sta-
noveny výše uvedenými postupy.
Spotřeby podle směrnice 1999/100/ES (litry x 100 km)
Motor 90 Multijet (Euro 4)
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,4 8,4 8,4 8,4 8,4 8,4 8,6
Spotřeba
mimo město6,6 6,6 6,6 6,6 6,6 6,6 6,8
Spotřeba
kombinace7,2 7,3 7,3 7,3 7,2 7,2 7,5
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 207

208
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

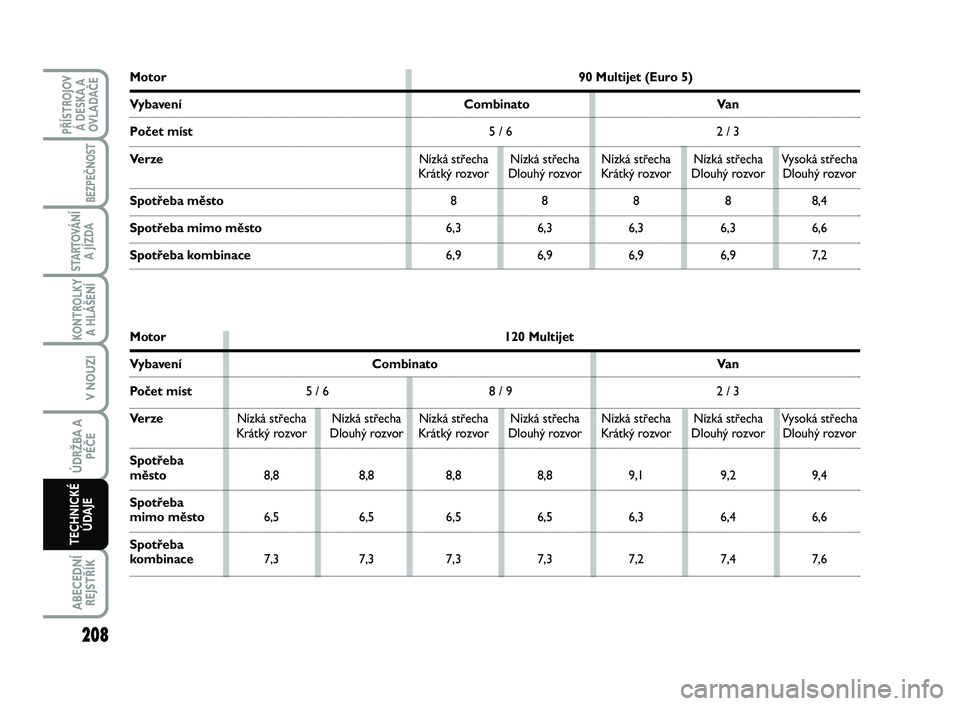

Motor90 Multijet (Euro 5)
Vybavení Combinato Van
Počet míst5 / 6 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba město8 8 8 8 8,4
Spotřeba mimo město6,3 6,3 6,3 6,3 6,6
Spotřeba kombinace6,9 6,9 6,9 6,9 7,2
Motor 120 Multijet
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,8 8,8 8,8 8,8 9,1 9,2 9,4
Spotřeba
mimo město6,5 6,5 6,5 6,5 6,3 6,4 6,6
Spotřeba
kombinace7,3 7,3 7,3 7,3 7,2 7,4 7,6
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 208

209
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE

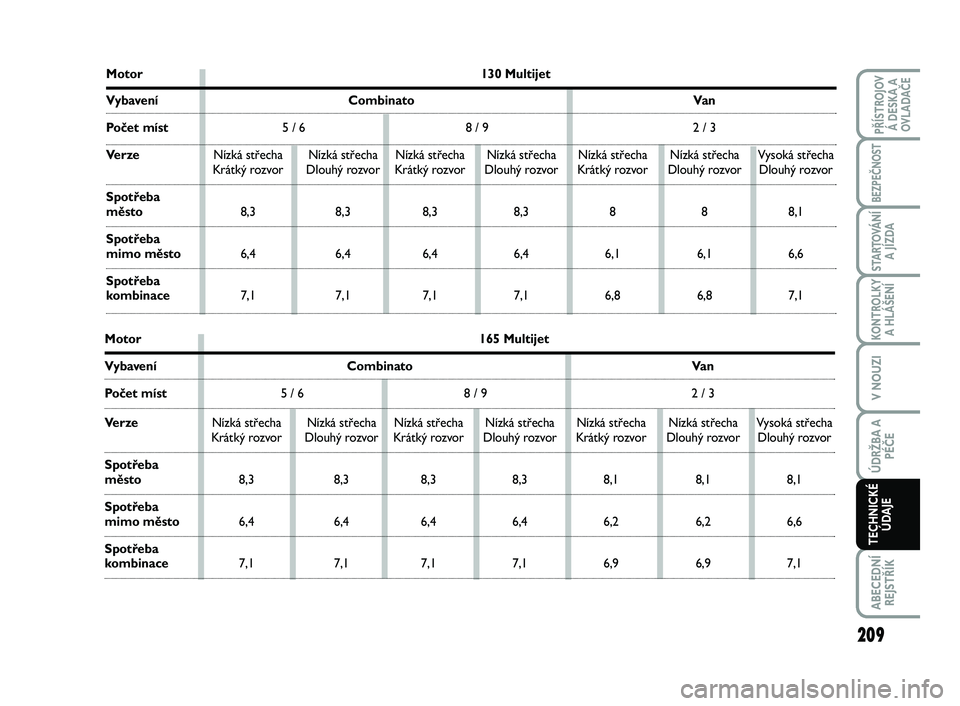

Motor 130 Multijet
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,3 8,3 8,3 8,3 8 8 8,1
Spotřeba
mimo město6,4 6,4 6,4 6,4 6,1 6,1 6,6
Spotřeba
kombinace7,1 7,1 7,1 7,1 6,8 6,8 7,1
Motor 165 Multijet
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
Spotřeba
město8,3 8,3 8,3 8,3 8,1 8,1 8,1
Spotřeba
mimo město6,4 6,4 6,4 6,4 6,2 6,2 6,6
Spotřeba
kombinace7,1 7,1 7,1 7,1 6,9 6,9 7,1
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 209

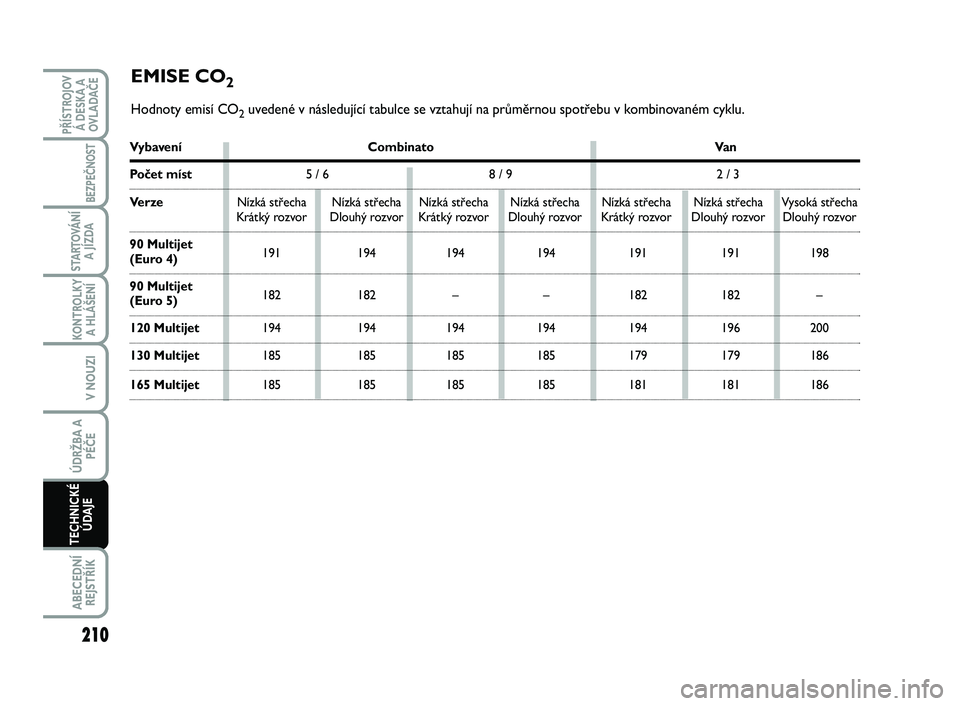

EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce se vztahují na průměrnou spotřebu v kombinovaném cyklu.
Vybavení Combinato Van
Počet míst5 / 6 8 / 9 2 / 3
Ve r z eNízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Nízká střecha Vysoká střecha
Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Krátký rozvor Dlouhý rozvor Dlouhý rozvor
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet185 185 185 185 181 181 186
TECHNICKÉ
ÚDAJE
ÚDRŽBA A
PÉČE
V NOUZI
STARTOVÁNÍ
A JÍZDA
BEZPEČNOST
PŘÍSTROJOV
Á DESKA A
OVLADAČE
ABECEDNÍ
REJSTŘÍK
KONTROLKY
A HLÁŠENÍ
210
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 210

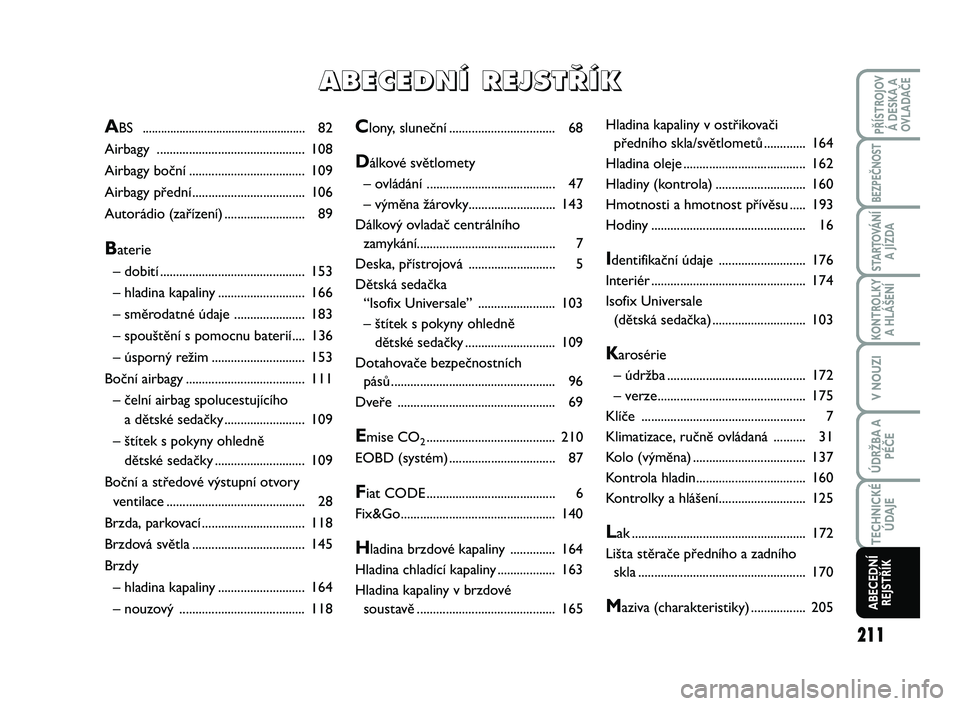

211
KONTROLKY A HLÁŠENÍ
PŘÍSTROJOV Á DESKA AOVLADAČE
BEZPEČNOST
STARTOVÁNÍ A JÍZDA
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍREJSTŘÍK
Clony, s luneční................................. 68
Dálkové světlomety
– ovlád ání ........................................47
– výměna žárov ky...........................143
Dálkový ovladač centrálního
zamykání ........................................... 7
Deska, přístrojo vá ........................... 5
Dětská sedačka
“Isofix Univ ersale” ........................ 103
– štítek s pokyny ohledně
dětské se dačky............................ 109
Dotahovače bezpečnostních
pásů ................................................... 96
Dveře ................................................. 69
Emise CO2........................................ 210
EOBD (syst ém) .................................87
Fiat CODE ........................................ 6
Fix&Go ................................................ 140
Hladina brzdové kapaliny .............. 164
Hladina chladící kapaliny .................. 163
Hladina kapaliny v brzdové
sousta vě ........................................... 165
Hladina kapaliny v ostřikovači
předního skla/svě tlometů............. 164
Hladina oleje...................................... 162
Hladiny (k ontrola)............................ 160
Hmotnosti a hmotnos t přívěsu ..... 193
Hodiny ................................................ 16
Identifikační údaje ........................... 176
Interiér ................................................ 174
Isofix Universale
(dětská se dačka)............................. 103
Karosérie
– údržba ........................................... 172
– verze .............................................. 175
Klíče ................................................... 7
Klimatizace, ručně ov ládaná .......... 31
Kolo (v ýměna)................................... 137
Kontrola hla din.................................. 160
Kontrolky a hlášení........................... 125
Lak ......................................................172
Lišta stěrače předního a zadního
skla .................................................... 170
Maziva (charakteristiky).................20
ABS .....................................................82
Airbagy .............................................. 108
Airbagy boční .................................... 109
Airbagy před ní...................................106
Autorádio (zařízení)......................... 89
Baterie
– dobití ............................................. 153
– hladina ka paliny........................... 166
– směrodatné údaje ...................... 183
– spouštění s pomocnu baterií .... 136
– úsporný režim............................. 153
Boční airbag y ..................................... 111
– čelní airbag spolucestujícího
a dětské sedačky......................... 109
– štítek s pokyny ohledně
dětské se dačky............................ 109
Boční a středové výstupní otvory
ventila ce ........................................... 28
Brzda, parkov ací ................................ 118
Brzdová svě tla ................................... 145
Brzdy
– hladina ka paliny........................... 164
– nouzový ....................................... 118
A A B B E E C C E E D D N N Í Í R R E E J J S S T T ¤ ¤ Í Í K K
211-218 SCUDO LUM CZ_200-208 ScudoG9 IT 25/10/12 16.12 Pagina 211
5

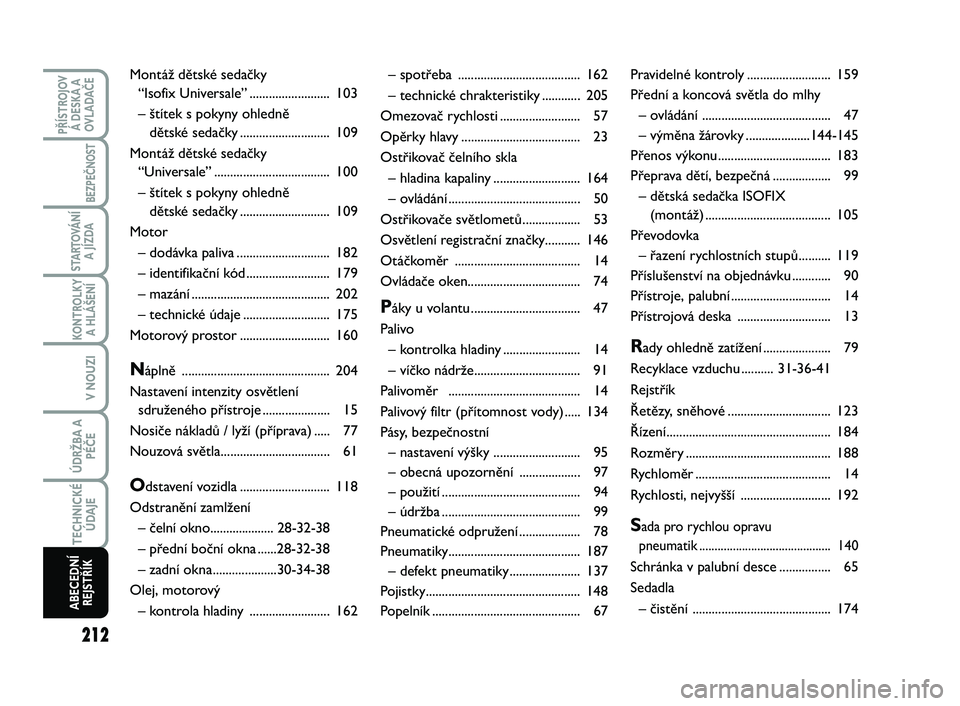

212
KONTROLKY A HLÁŠENÍ
PŘÍSTROJOV Á DESKA AOVLADAČE
BEZPEČNOST
STARTOVÁNÍ A JÍZDA
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍREJSTŘÍK
– spotřeba ...................................... 162
– technické c hrakteristiky ............205
Omezovač ryc hlosti......................... 57
Opěrky hla vy ..................................... 23
Ostřikovač čelního skla
– hladina ka paliny........................... 164
– ovlád ání .........................................50
Ostřikovače svě tlometů.................. 53
Osvětlení regis trační značky........... 146
Otáčkoměr ....................................... 14
Ovládače oken................................... 74
Páky u volantu.................................. 47
Palivo
– kontrolka hla diny ........................ 14
– víčko ná drže................................. 91
Palivoměr ......................................... 14
Palivový filtr ( přítomnost vody) ..... 134
Pásy, bezpečnostní
– nastavení výšky ........................... 95
– obecná upozor nění ...................97
– použití ........................................... 94
– údržba ........................................... 99
Pneumatické odpružení................... 78
Pneumatiky ......................................... 187
– defekt pneumatiky...................... 137
Pojistk y................................................ 148
Popelník .............................................. 67
Pravidelné k ontroly.......................... 159
Přední a koncová světla do mlhy
– ovlád ání ........................................47
– výměna žárov ky ....................144-145
Přenos vý konu................................... 183
Přeprava dě tí, bezpečná.................. 99
– dětská sedačka ISOFIX
(montáž) ....................................... 105
Převodovka
– řazení rychlost ních stupů.......... 119
Příslušenství na objednávku ............ 90
Přístroje , palubní............................... 14
Přístrojová deska ............................. 13
Rady ohledně zatížení..................... 79
Recyklace vz duchu..........31-36-41
Rejstřík
Řetězy, s něhové................................ 123
Řízení ................................................... 184
Rozměry ............................................. 188
Rychloměr .......................................... 14
Rychlosti, nejvyšší ............................ 192
Sada pro rychlou opravu
pneumatik ........................................... 140
Schránka v palubní desce................ 65
Sedadla
– čist ění ...........................................174
Montáž dětské sedačky
“Isofix Univ ersale”......................... 103
– štítek s pokyny ohledně
dětské se dačky............................ 109
Montáž dětské sedačky
“Universale ” .................................... 100
– štítek s pokyny ohledně
dětské se dačky............................ 109
Motor
– dodávka paliva............................. 182
– identifikační kód .......................... 179
– mazání ........................................... 202
– technické údaje........................... 175
Motorový pr ostor............................ 160
Náplně ..............................................20
Nastavení intenzity osvětlení
sdruženého přístr oje .....................15
Nosiče nákladů / ly ží (příprava) ..... 77
Nouzová svě tla.................................. 61
Odstavení vozidla............................ 118
Odstranění zamlžení
– čelní okno ....................28-32-38
– přední boční okna ......28-32-38
– zadní okna....................30-34-38
Olej, motorový
– kontrola hla diny ......................... 162
211-218 SCUDO LUM CZ_200-208 ScudoG9 IT 25/10/12 16.12 Pagina 212
4

213
KONTROLKY
A HLÁŠENÍ
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK

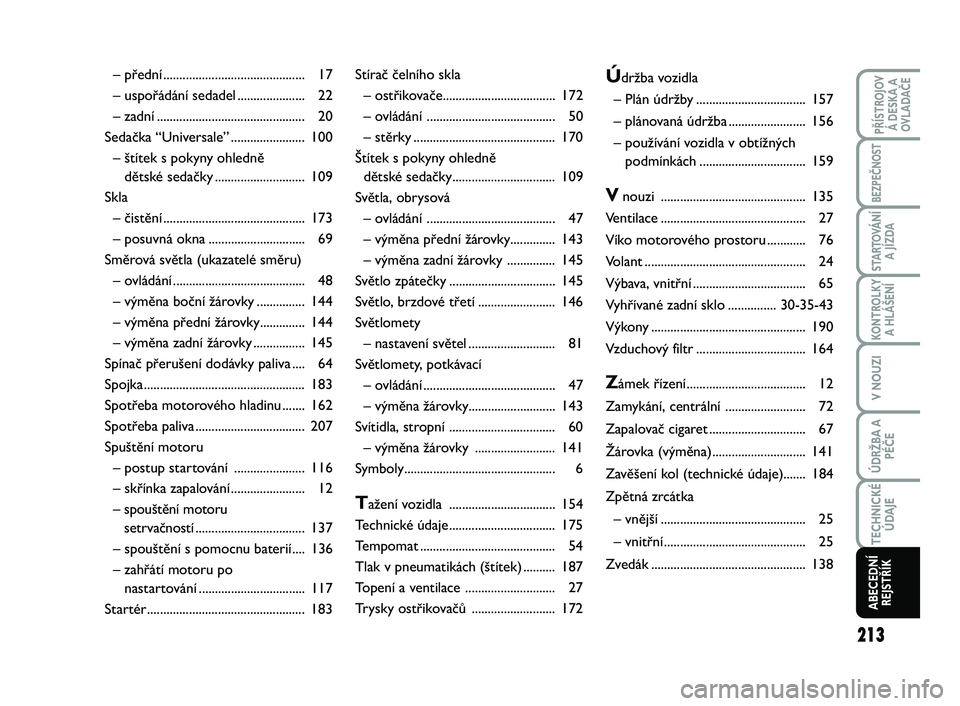

Stírač čelního skla
– ostřikovače...................................172
– ovládání ........................................50
– stěrky............................................ 170
Štítek s pokyny ohledně
dětské sedačky................................ 109
Světla, obrysová
– ovládání ........................................47
– výměna přední žárovky.............. 143
– výměna zadní žárovky ............... 145
Světlo zpátečky .................................145
Světlo, brzdové třetí ........................ 146
Světlomety
– nastavení světel........................... 81
Světlomety, potkávací
– ovládání .........................................47
– výměna žárovky...........................143
Svítidla, stropní ................................. 60
– výměna žárovky ......................... 141
Symboly............................................... 6
Tažení vozidla .................................154
Technické údaje................................. 175
Tempomat.......................................... 54
Tlak v pneumatikách (štítek).......... 187
Topení a ventilace ............................ 27
Trysky ostřikovačů .......................... 172
Údržba vozidla
– Plán údržby .................................. 157
– plánovaná údržba........................ 156
– používání vozidla v obtížných
podmínkách................................. 159
Vnouzi ............................................. 135
Ventilace ............................................. 27
Víko motorového prostoru ............ 76
Volant.................................................. 24
Výbava, vnitřní................................... 65
Vyhřívané zadní sklo...............30-35-43
Výkony................................................ 190
Vzduchový filtr.................................. 164
Zámek řízení..................................... 12
Zamykání, centrální ......................... 72
Zapalovač cigaret .............................. 67
Žárovka (výměna)............................. 141
Zavěšení kol (technické údaje)....... 184
Zpětná zrcátka
– vnější............................................. 25
– vnitřní............................................ 25
Zvedák................................................ 138 – přední............................................ 17
– uspořádání sedadel..................... 22
– zadní .............................................. 20
Sedačka “Universale”....................... 100
– štítek s pokyny ohledně
dětské sedačky............................ 109
Skla
– čistění ............................................173
– posuvná okna ..............................69
Směrová světla (ukazatelé směru)
– ovládání .........................................48
– výměna boční žárovky ............... 144
– výměna přední žárovky.............. 144
– výměna zadní žárovky................ 145
Spínač přerušení dodávky paliva .... 64
Spojka.................................................. 183
Spotřeba motorového hladinu ....... 162
Spotřeba paliva .................................. 207
Spuštění motoru
– postup startování ...................... 116
– skřínka zapalování....................... 12
– spouštění motoru
setrvačností.................................. 137
– spouštění s pomocnu baterií .... 136
– zahřátí motoru po
nastartování .................................117
Startér................................................. 183
211-218 SCUDO LUM CZ_200-208 ScudoG9 IT 25/10/12 16.12 Pagina 213

Pagine_ITA.indd 118-05-2005 11:53:40

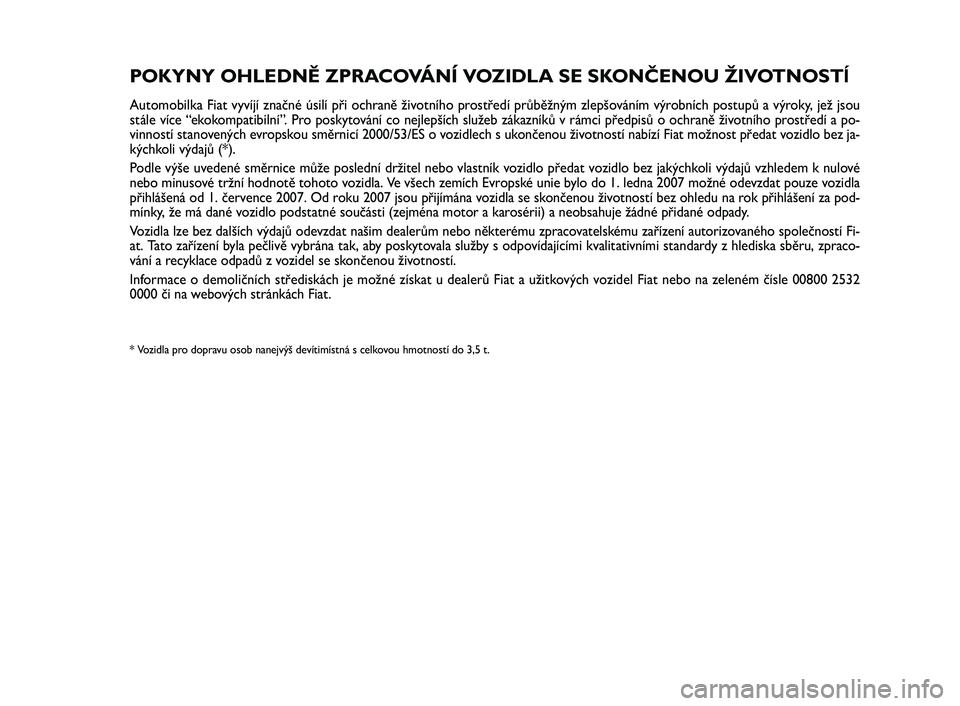

POKYNY OHLEDNĚ ZPRACOVÁNÍ VOZIDLA SE SKONČENOU ŽIVOTNOSTĺ
Automobilka Fiat vyvíjí značné úsilí při ochraně životního prostředí průběžným zlepšováním výrobních postupů a výroky, jež jsou
stále více “ekokompatibilní”. Pro poskytování co nejlepších služeb zákazníků v rámci předpisů o ochraně životního prostředí a po-
vinností stanovených evropskou směrnicí 2000/53/ES o vozidlech s ukončenou životností nabízí Fiat možnost předat vozidlo bez ja-
kýchkoli výdajů (*).
Podle výše uvedené směrnice může poslední držitel nebo vlastník vozidlo předat vozidlo bez jakýchkoli výdajů vzhledem k nulové
nebo minusové tržní hodnotě tohoto vozidla. Ve všech zemích Evropské unie bylo do 1. ledna 2007 možné odevzdat pouze vozidla
přihlášená od 1. července 2007. Od roku 2007 jsou přijímána vozidla se skončenou životností bez ohledu na rok přihlášení za pod-
mínky, že má dané vozidlo podstatné součásti (zejména motor a karosérii) a neobsahuje žádné přidané odpady.
Vozidla lze bez dalších výdajů odevzdat našim dealerům nebo některému zpracovatelskému zařízení autorizovaného společností Fi-
at. Tato zařízení byla pečlivě vybrána tak, aby poskytovala služby s odpovídajícími kvalitativními standardy z hlediska sběru, zpraco-
vání a recyklace odpadů z vozidel se skončenou životností.
Informace o demoličních střediskách je možné získat u dealerů Fiat a užitkových vozidel Fiat nebo na zeleném čísle 00800 2532
0000 či na webových stránkách Fiat.
* Vozidla pro dopravu osob nanejvýš devítimístná s celkovou hmotností do 3,5 t.
211-218 SCUDO LUM CZ_200-208 ScudoG9 IT 25/10/12 16.12 Pagina 214

®
Always ask your mechanic for
®
Pagine_ITA.indd 118-05-2005 11:53:40
In the heart of your engine.
211-218 SCUDO LUM CZ_200-208 ScudoG9 IT 25/10/12 16.12 Pagina 215

The engine of your car is factory filled with Selenia.
Oil change? The experts recommend Selenia
This is an engine oil range which satisfies the most advanced
international specifications. Its superior technical characteristics
allow Selenia to guarantee the highest performance
and protection of your engine.
The Selenia range includes a number of technologically advanced products:
SELENIA K PURE ENERGY
Pagine_ITA.indd 418-05-2005 11:54:19
Synthetic lubricant designed for latest generation, low
emission, petrol engines. Its specific formulation warrants
the utmost protection also for high performance
turbocharged engines with high thermal stress.
Its low ash content helps to maintain the total cleanliness
of modern catalysts.
SELENIA WR PURE ENERGY
Fully synthetic lubricant that can meet the requirements of
the latest diesel engines. Low ash content to protect the
particulate filter from the residual products of combustion.
High Fuel Economy System that allows
considerable fuel saving.
It reduces the danger of dirtying the turbine to ensure the
protection of increasingly high performance diesel
enginesSELENIA MULTIPOWER
Particularly ideal for the protection of new generation petrol
engines, very effective even in the most severe weather
conditions. It guarantees a reduction in fuel consumption
(Energy conserving) and it is also ideal for alternative
engines.
SELENIA SPORT
Fully synthetic lubricant capable of meeting the needs of
high performance engines.
Studied to protect the engine also in high thermal stress
conditions, it prevents deposits on the turbine to achieve
the utmost performance in total safety.
The range also includes Selenia StAR Pure Energy, Selenia
Racing, Selenia K, Selenia WR, Selenia 20K, Selenia 20K AR.
For further information on Selenia products visit the web site
www.selenia.com.

211-218 SCUDO LUM CZ_200-208 ScudoG9 IT 25/10/12 16.12 Pagina 216
