FIAT SCUDO 2013 Návod k použití a údržbě (in Czech)

77
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

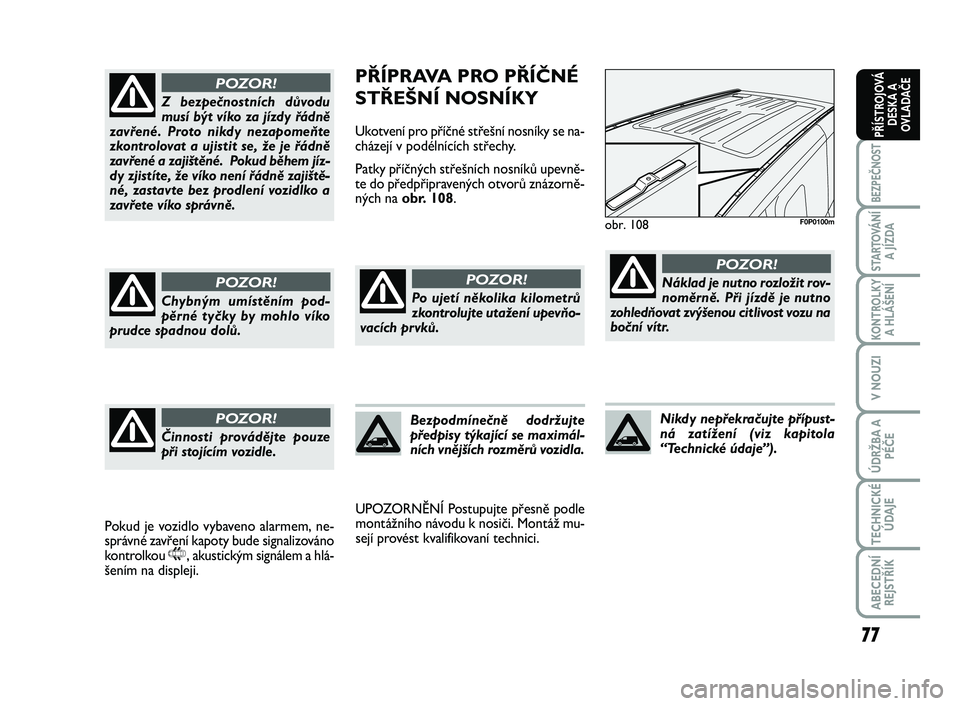

PŘÍPRAVA PRO PŘÍČNÉ
STŘEŠNÍ NOSNÍKY
Ukotvení pro příčné střešní nosníky se na-
cházejí v podélnících střechy.
Patky příčných střešních nosníků upevně-
te do předpřipravených otvorů znázorně-
ných na obr. 108.
UPOZORNĚNÍ Postupujte přesně podle
montážního návodu k nosiči. Montáž mu-
sejí provést kvalifikovaní technici.
obr. 108F0P0100m
Po ujetí několika kilometrů
zkontrolujte utažení upevňo-
vacích prvků.
POZOR!
Bezpodmínečně dodržujte
předpisy týkající se maximál-
ních vnějších rozměrů vozidla.
Náklad je nutno rozložit rov-
noměrně. Při jízdě je nutno
zohledňovat zvýšenou citlivost vozu na
boční vítr.
POZOR!
Nikdy nepřekračujte přípust-
ná zatížení (viz kapitola
“Technické údaje”).
Z bezpečnostních důvodu
musí být víko za jízdy řádně
zavřené. Proto nikdy nezapomeňte
zkontrolovat a ujistit se, že je řádně
zavřené a zajištěné. Pokud během jíz-
dy zjistíte, že víko není řádně zajiště-
né, zastavte bez prodlení vozidlko a
zavřete víko správně.
POZOR!
Chybným umístěním pod-
pěrné tyčky by mohlo víko
prudce spadnou dolů.
POZOR!
Činnosti provádějte pouze
při stojícím vozidle.
POZOR!
Pokud je vozidlo vybaveno alarmem, ne-
správné zavření kapoty bude signalizováno
kontrolkou
9, akustickým signálem a hlá-
šením na displeji.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 77

78
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

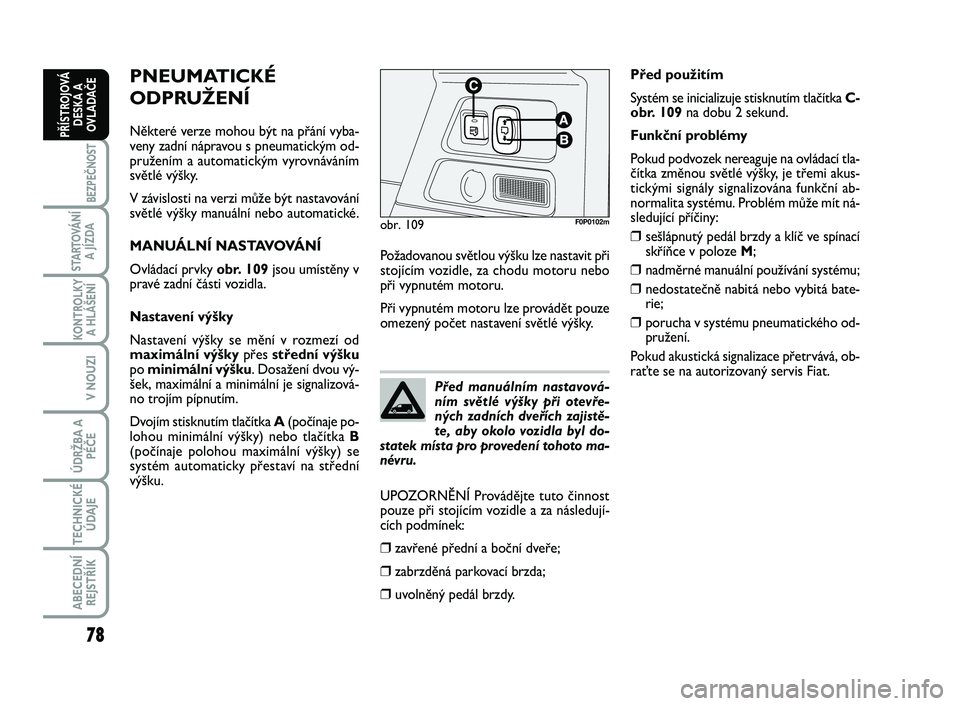

PNEUMATICKÉ
ODPRUŽENÍ
Některé verze mohou být na přání vyba-
veny zadní nápravou s pneumatickým od-
pružením a automatickým vyrovnáváním
světlé výšky.
V závislosti na verzi může být nastavování
světlé výšky manuální nebo automatické.
MANUÁLNÍ NASTAVOVÁNÍ
Ovládací prvky obr. 109jsou umístěny v
pravé zadní části vozidla.
Nastavení výšky
Nastavení výšky se mění v rozmezí od
maximální výškypřes střední výšku
po minimální výšku. Dosažení dvou vý-
šek, maximální a minimální je signalizová-
no trojím pípnutím.
Dvojím stisknutím tlačítka A(počínaje po-
lohou minimální výšky) nebo tlačítka B
(počínaje polohou maximální výšky) se
systém automaticky přestaví na střední
výšku.
obr. 109F0P0102m
Před manuálním nastavová-
ním světlé výšky při otevře-
ných zadních dveřích zajistě-
te, aby okolo vozidla byl do-
statek místa pro provedení tohoto ma-
névru.
Před použitím
Systém se inicializuje stisknutím tlačítka C-
obr. 109na dobu 2 sekund.
Funkční problémy
Pokud podvozek nereaguje na ovládací tla-
čítka změnou světlé výšky, je třemi akus-
tickými signály signalizována funkční ab-
normalita systému. Problém může mít ná-
sledující příčiny:
❒sešlápnutý pedál brzdy a klíč ve spínací
skříňce v poloze M;
❒nadměrné manuální používání systému;
❒nedostatečně nabitá nebo vybitá bate-
rie;
❒porucha v systému pneumatického od-
pružení.
Pokud akustická signalizace přetrvává, ob-
raťte se na autorizovaný servis Fiat. Požadovanou světlou výšku lze nastavit při
stojícím vozidle, za chodu motoru nebo
při vypnutém motoru.
Při vypnutém motoru lze provádět pouze
omezený počet nastavení světlé výšky.
UPOZORNĚNÍ Provádějte tuto činnost
pouze při stojícím vozidle a za následují-
cích podmínek:
❒zavřené přední a boční dveře;
❒zabrzděná parkovací brzda;
❒uvolněný pedál brzdy.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 78

79
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

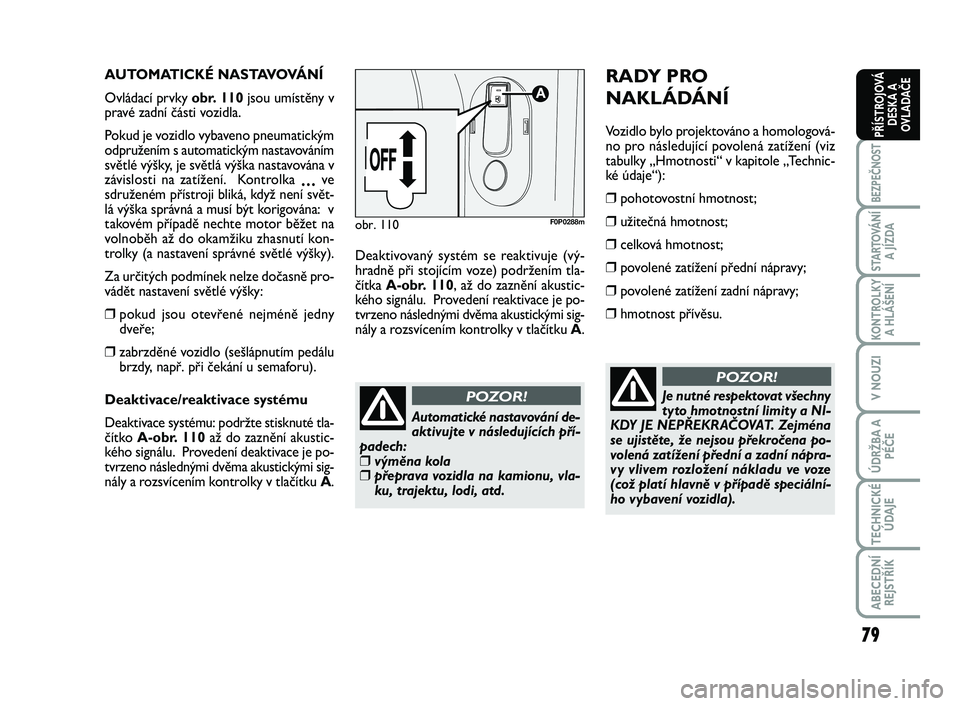

AUTOMATICKÉ NASTAVOVÁNÍ
Ovládací prvky obr. 110jsou umístěny v
pravé zadní části vozidla.
Pokud je vozidlo vybaveno pneumatickým
odpružením s automatickým nastavováním
světlé výšky, je světlá výška nastavována v
závislosti na zatížení. Kontrolka
…ve
sdruženém přístroji bliká, když není svět-
lá výška správná a musí být korigována: v
takovém případě nechte motor běžet na
volnoběh až do okamžiku zhasnutí kon-
trolky (a nastavení správné světlé výšky).
Za určitých podmínek nelze dočasně pro-
vádět nastavení světlé výšky:
❒pokud jsou otevřené nejméně jedny
dveře;
❒zabrzděné vozidlo (sešlápnutím pedálu
brzdy, např. při čekání u semaforu).
Deaktivace/reaktivace systému
Deaktivace systému: podržte stisknuté tla-
čítko A-obr. 110až do zaznění akustic-
kého signálu. Provedení deaktivace je po-
tvrzeno následnými dvěma akustickými sig-
nály a rozsvícením kontrolky v tlačítku A.Deaktivovaný systém se reaktivuje (vý-
hradně při stojícím voze) podržením tla-
čítka A-obr. 110, až do zaznění akustic-
kého signálu. Provedení reaktivace je po-
tvrzeno následnými dvěma akustickými sig-
nály a rozsvícením kontrolky v tlačítku A.
obr. 110F0P0288m
RADY PRO
NAKLÁDÁNÍ
Vozidlo bylo projektováno a homologová-
no pro následující povolená zatížení (viz
tabulky „Hmotnosti“ v kapitole „Technic-
ké údaje“):
❒pohotovostní hmotnost;
❒užitečná hmotnost;
❒celková hmotnost;
❒povolené zatížení přední nápravy;
❒povolené zatížení zadní nápravy;
❒hmotnost přívěsu.
Je nutné respektovat všechny
tyto hmotnostní limity a NI-
KDY JE NEPŘEKRAČOVAT. Zejména
se ujistěte, že nejsou překročena po-
volená zatížení přední a zadní nápra-
vy vlivem rozložení nákladu ve voze
(což platí hlavně v případě speciální-
ho vybavení vozidla).
POZOR!
Automatické nastavování de-
aktivujte v následujících pří-
padech:
❒výměna kola❒přeprava vozidla na kamionu, vla-
ku, trajektu, lodi, atd.
POZOR!
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 79

80
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

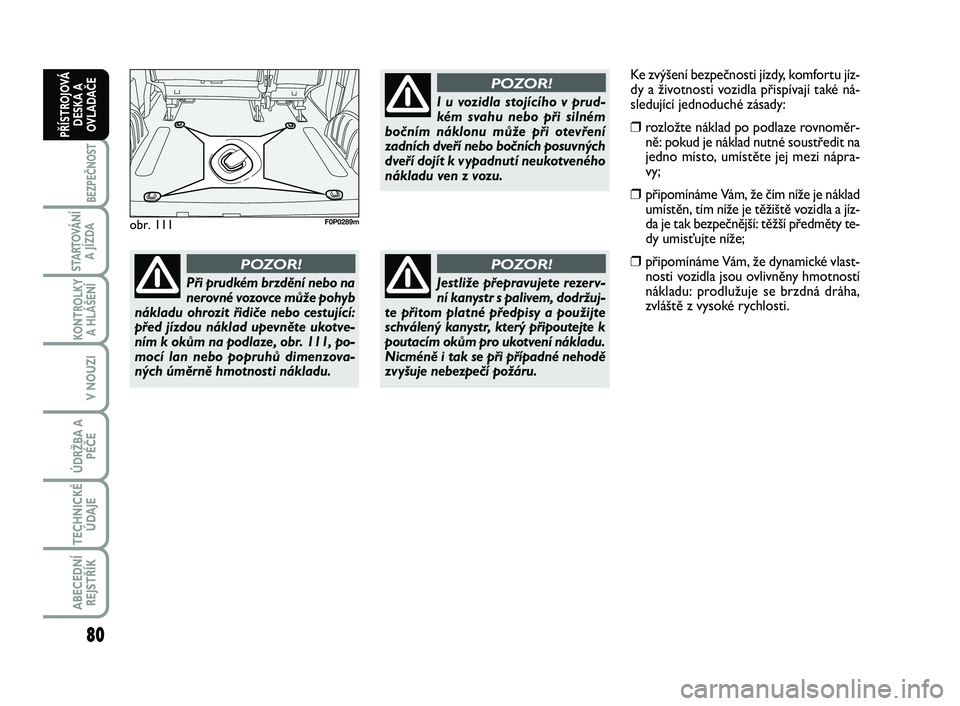

obr. 111F0P0289m
Při prudkém brzdění nebo na
nerovné vozovce může pohyb
nákladu ohrozit řidiče nebo cestující:
před jízdou náklad upevněte ukotve-
ním k okům na podlaze, obr. 111, po-
mocí lan nebo popruhů dimenzova-
ných úměrně hmotnosti nákladu.
POZOR!
I u vozidla stojícího v prud-
kém svahu nebo při silném
bočním náklonu může při otevření
zadních dveří nebo bočních posuvných
dveří dojít k vypadnutí neukotveného
nákladu ven z vozu.
POZOR!
Jestliže přepravujete rezerv-
ní kanystr s palivem, dodržuj-
te přitom platné předpisy a použijte
schválený kanystr, který připoutejte k
poutacím okům pro ukotvení nákladu.
Nicméně i tak se při případné nehodě
zvyšuje nebezpečí požáru.
POZOR!
Ke zvýšení bezpečnosti jízdy, komfortu jíz-
dy a životnosti vozidla přispívají také ná-
sledující jednoduché zásady:
❒rozložte náklad po podlaze rovnoměr-
ně: pokud je náklad nutné soustředit na
jedno místo, umístěte jej mezi nápra-
vy;
❒připomínáme Vám, že čím níže je náklad
umístěn, tím níže je těžiště vozidla a jíz-
da je tak bezpečnější: těžší předměty te-
dy umisťujte níže;
❒připomínáme Vám, že dynamické vlast-
nosti vozidla jsou ovlivněny hmotností
nákladu: prodlužuje se brzdná dráha,
zvláště z vysoké rychlosti.
018-080 SCUDO LUM CZ_018-080 ScudoG9 IT 25/10/12 13.34 Pagina 80

81
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

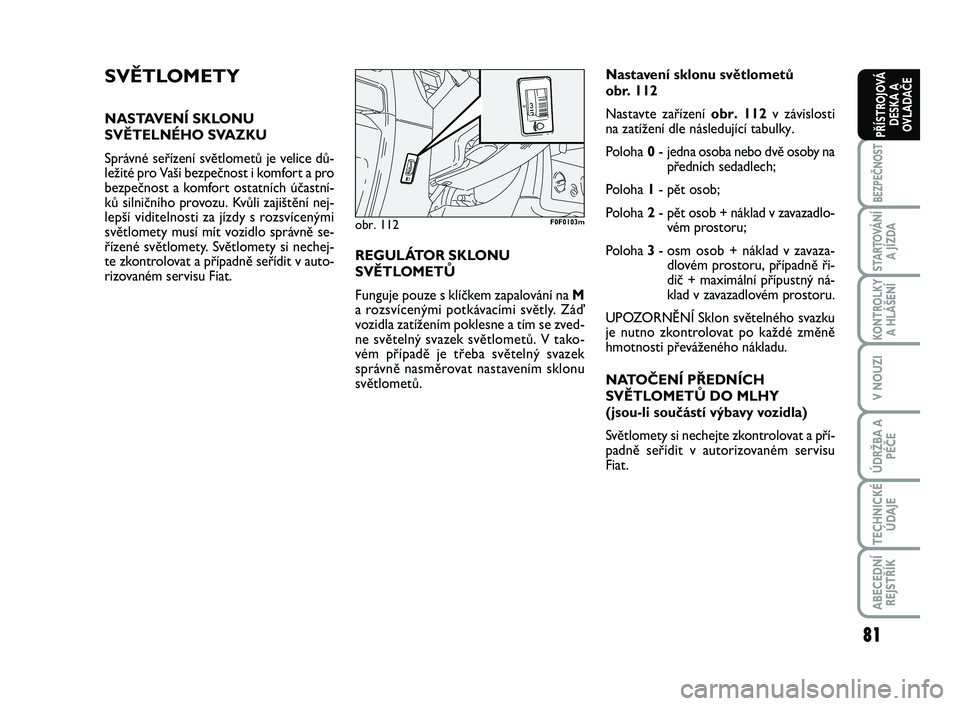

SVĚTLOMETY
NASTAVENÍ SKLONU
SVĚTELNÉHO SVAZKU
Správné seřízení světlometů je velice dů-
ležité pro Vaši bezpečnost i komfort a pro
bezpečnost a komfort ostatních účastní-
ků silničního provozu. Kvůli zajištění nej-
lepší viditelnosti za jízdy s rozsvícenými
světlomety musí mít vozidlo správně se-
řízené světlomety. Světlomety si nechej-
te zkontrolovat a případně seřídit v auto-
rizovaném servisu Fiat.REGULÁTOR SKLONU
SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na M
a rozsvícenými potkávacími světly. Záď
vozidla zatížením poklesne a tím se zved-
ne světelný svazek světlometů. V tako-
vém případě je třeba světelný svazek
správně nasměrovat nastavením sklonu
světlometů.Nastavení sklonu světlometů
obr. 112
Nastavte zařízení obr. 112v závislosti
na zatížení dle následující tabulky.
Poloha 0- jedna osoba nebo dvě osoby na
předních sedadlech;
Poloha 1- pět osob;
Poloha 2- pět osob + náklad v zavazadlo-
vém prostoru;
Poloha 3- osm osob + náklad v zavaza-
dlovém prostoru, případně ři-
dič + maximální přípustný ná-
klad v zavazadlovém prostoru.
UPOZORNĚNÍ Sklon světelného svazku
je nutno zkontrolovat po každé změně
hmotnosti převáženého nákladu.
NATOČENÍ PŘEDNÍCH
SVĚTLOMETŮ DO MLHY
(jsou-li součástí výbavy vozidla)
Světlomety si nechejte zkontrolovat a pří-
padně seřídit v autorizovaném servisu
Fiat.
obr. 112F0F0103m
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 81

82
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

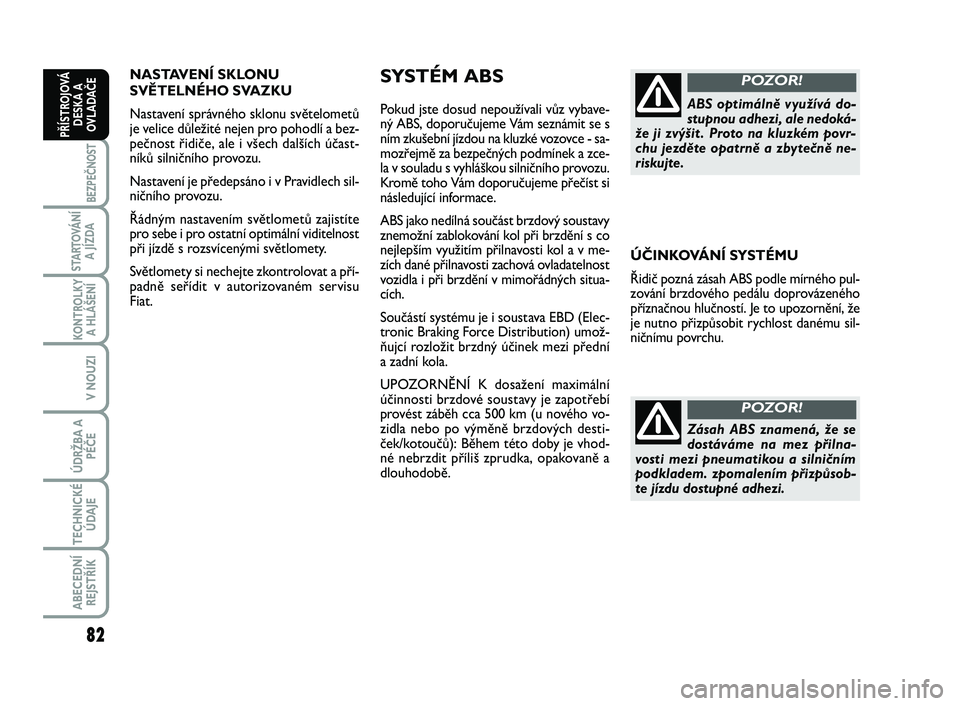

NASTAVENÍ SKLONU
SVĚTELNÉHO SVAZKU
Nastavení správného sklonu světelometů
je velice důležité nejen pro pohodlí a bez-
pečnost řidiče, ale i všech dalších účast-
níků silničního provozu.
Nastavení je předepsáno i v Pravidlech sil-
ničního provozu.
Řádným nastavením světlometů zajistíte
pro sebe i pro ostatní optimální viditelnost
při jízdě s rozsvícenými světlomety.
Světlomety si nechejte zkontrolovat a pří-
padně seřídit v autorizovaném servisu
Fiat.SYSTÉM ABS
Pokud jste dosud nepoužívali vůz vybave-
ný ABS, doporučujeme Vám seznámit se s
ním zkušební jízdou na kluzké vozovce - sa-
mozřejmě za bezpečných podmínek a zce-
la v souladu s vyhláškou silničního provozu.
Kromě toho Vám doporučujeme přečíst si
následující informace.
ABS jako nedílná součást brzdový soustavy
znemožní zablokování kol při brzdění s co
nejlepším využitím přilnavosti kol a v me-
zích dané přilnavosti zachová ovladatelnost
vozidla i při brzdění v mimořádných situa-
cích.
Součástí systému je i soustava EBD (Elec-
tronic Braking Force Distribution) umož-
ňujcí rozložit brzdný účinek mezi přední
a zadní kola.
UPOZORNĚNÍ K dosažení maximální
účinnosti brzdové soustavy je zapotřebí
provést záběh cca 500 km (u nového vo-
zidla nebo po výměně brzdových desti-
ček/kotoučů): Během této doby je vhod-
né nebrzdit příliš zprudka, opakovaně a
dlouhodobě.ABS optimálně využívá do-
stupnou adhezi, ale nedoká-
že ji zvýšit . Proto na kluzkém povr-
chu jezděte opatrně a zbytečně ne-
riskujte.
POZOR!
ÚČINKOVÁNÍ SYSTÉMU
Řidič pozná zásah ABS podle mírného pul-
zování brzdového pedálu doprovázeného
příznačnou hlučností. Je to upozornění, že
je nutno přizpůsobit rychlost danému sil-
ničnímu povrchu.
Zásah ABS znamená, že se
dostáváme na mez přilna-
vosti mezi pneumatikou a silničním
podkladem. zpomalením přizpůsob-
te jízdu dostupné adhezi.
POZOR!
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 82

83
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky na
>přístrojové desce spolu s hlášením na mul-
tifunkčním displeji (pokud je ve výbavě),
viz kapitola “Kontrolky a hlášení”.
Brzdová soustava zůstává nadále funkční
ale bez výkonů, které poskytuje ABS. Po-
kračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Fiat a
nechejte soustavu zkontrolovat.BRAKE ASSIST
(asistence při prudkém brzdění,
systém integrovaný v ESP)
(pokud je ve výbavě)
Tento nevypínatelný systém rozpoznává
náhlé brzdění (na základě rychlosti pohy-
bu pedálu brzdy) a zajišťuje rychlejší ná-
běh brzdné síly, čímž umožňuje rychlejší
a účinnější zásah brzd.
Brake Assist se u vozů vybavených systé-
mem ESP vyřadí z činnosti při poruše
systému ESP (což je signalizováno rozsví-
cením kontrolky
™).
Jakmile podle pulzování pe-
dálu ucítíte zásah ABS, ne-
povolte tlak na pedál, naopak jej bez
obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu
silničního povrchu.
POZOR!
Závada EBD
Je signalizována svícením kontrolek,
>xa STOP na přístrojové desce spolu s hláše-
ním na multifunkčním displeji (pokud je ve
výbavě), viz kapitola “Kontrolky a hlášení”.
V takovém případě nebrzděte prudce,
protože by se mohla předčasně zabloko-
vat zadní kola a vozidlo by se mohlo vy-
chýlit ze směru. Pokračujte v jízdě s nej-
vyšší opatrností do nejbližšího autorizo-
vaného servisu Fiat a nechejte soustavu
zkontrolovat.
Je signalizována svícením
kontrolky xna přístrojové
desce spolu s hlášením na multi-
funkčním displeji (pokud je ve výba-
vě). Zastavte bez prodlení vozidlo a
kontaktujte nejbližší autorizovaný ser-
vis Fiat . Případným únikem kapaliny
z hydraulické soustavy se naruší fun-
gování brzdové soustavy tradičního ty-
pu i systému proti zablokování kol.
POZOR!
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 83

84
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 113F0F0104m
SYSTÉM ESP
(Electronic Stability
Program)
(pokud je ve výbavě)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Systém ESP je užitečný zejména při pro-
měnlivé přilnavosti silničního povrchu.
Spolu se systémy ESP a ASR existují systé-
my MSR (řízení brzdného momentu mo-
toru při přeřazení na nižší rychlostní stu-
peň) a HBA (automatické zvýšení brzd-
ného tlaku při prudkém brzdění).ÚČINKOVÁNÍ SYSTÉMU
Zásah systému je signalizován blikáním
kontrolky B-obr. 113ve sdruženém pří-
stroji, čímž je řidič informován o mezních
podmínkách stability a adheze.
VYPNUTÍ SYSTÉMU ESP
Stisknutím tlačítka A-obr. 113na stře-
dovém panelu palubní desky se vypne sy-
sém ESP.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Systém se opět zapne:
❒automaticky nad 50 km/h
❒manuálně opětovným stisknutím tla-
čítka.
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 84

85
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
Pro správné fungování sou-
stav ESP a ASR je zcela ne-
zbytné používat na všech kolech pneu-
matiky stejné značky a typu. Pneu-
matiky musejí být v dokonalém stavu
a především musejí odpovídat přede-
psanému typu, značce a rozměrům.
POZOR!
Výkony systému ESP nesmě-
jí vést řidiče k tomu, aby se
vystavoval zbytečnému a neosprave-
dlnitelnému riziku. Řízení vozidla mu-
sí vždy odpovídat stavu silničního po-
vrchu, viditelnosti a provozu. Odpo-
vědnost za bezpečnost jízdy leží vždy
a jen na řidiči.
POZOR!

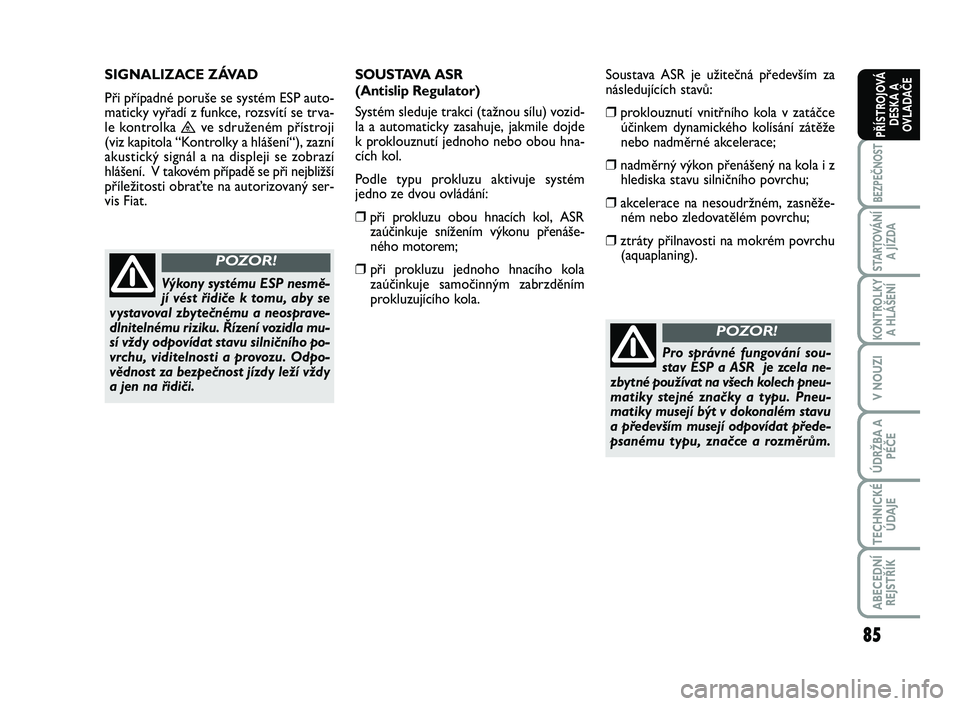

SIGNALIZACE ZÁVAD
Při případné poruše se systém ESP auto-
maticky vyřadí z funkce, rozsvítí se trva-
le kontrolka
™ve sdruženém přístroji
(viz kapitola “Kontrolky a hlášení“), zazní
akustický signál a na displeji se zobrazí
hlášení. V takovém případě se při nejbližší
příležitosti obraťte na autorizovaný ser-
vis Fiat.SOUSTAVA ASR
(Antislip Regulator)
Systém sleduje trakci (tažnou sílu) vozid-
la a automaticky zasahuje, jakmile dojde
k proklouznutí jednoho nebo obou hna-
cích kol.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
❒při prokluzu obou hnacích kol, ASR
zaúčinkuje snížením výkonu přenáše-
ného motorem;
❒při prokluzu jednoho hnacího kola
zaúčinkuje samočinným zabrzděním
prokluzujícího kola. Soustava ASR je užitečná především za
následujících stavů:
❒proklouznutí vnitřního kola v zatáčce
účinkem dynamického kolísání zátěže
nebo nadměrné akcelerace;
❒nadměrný výkon přenášený na kola i z
hlediska stavu silničního povrchu;
❒akcelerace na nesoudržném, zasněže-
ném nebo zledovatělém povrchu;
❒ztráty přilnavosti na mokrém povrchu
(aquaplaning).
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 85

86
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

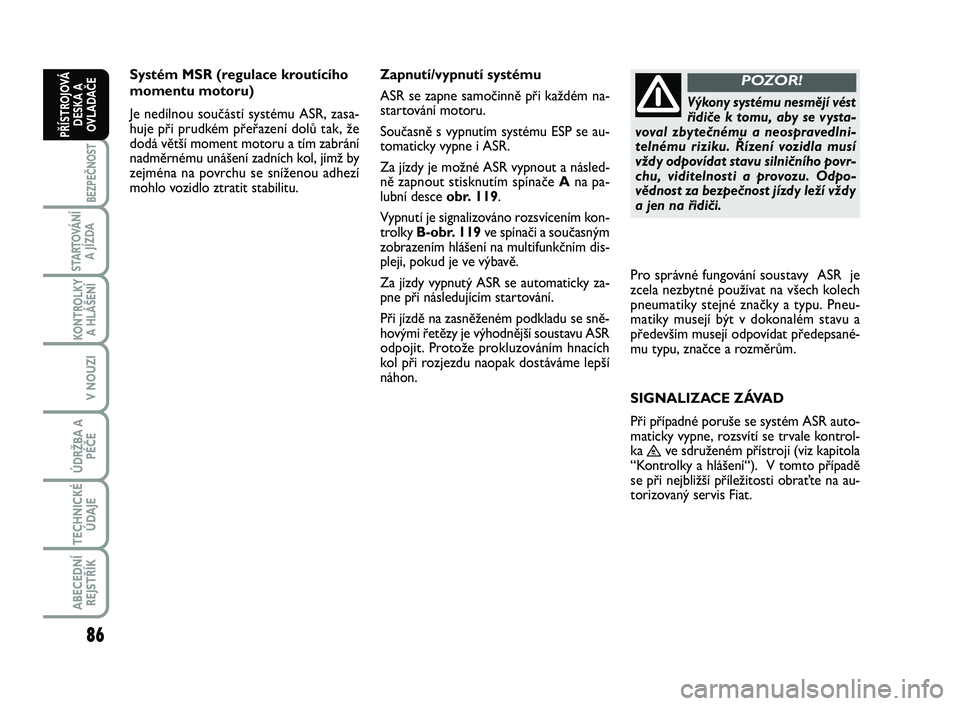

Systém MSR (regulace kroutícího
momentu motoru)
Je nedílnou součástí systému ASR, zasa-
huje při prudkém přeřazení dolů tak, že
dodá větší moment motoru a tím zabrání
nadměrnému unášení zadních kol, jímž by
zejména na povrchu se sníženou adhezí
mohlo vozidlo ztratit stabilitu.Zapnutí/vypnutí systému
ASR se zapne samočinně při každém na-
startování motoru.
Současně s vypnutím systému ESP se au-
tomaticky vypne i ASR.
Za jízdy je možné ASR vypnout a násled-
ně zapnout stisknutím spínače Ana pa-
lubní desce obr. 119.
Vypnutí je signalizováno rozsvícením kon-
trolky B-obr. 119ve spínači a současným
zobrazením hlášení na multifunkčním dis-
pleji, pokud je ve výbavě.
Za jízdy vypnutý ASR se automaticky za-
pne při následujícím startování.
Při jízdě na zasněženém podkladu se sně-
hovými řetězy je výhodnější soustavu ASR
odpojit. Protože prokluzováním hnacích
kol při rozjezdu naopak dostáváme lepší
náhon.
Výkony systému nesmějí vést
řidiče k tomu, aby se vysta-
voval zbytečnému a neospravedlni-
telnému riziku. Řízení vozidla musí
vždy odpovídat stavu silničního povr-
chu, viditelnosti a provozu. Odpo-
vědnost za bezpečnost jízdy leží vždy
a jen na řidiči.
POZOR!
Pro správné fungování soustavy ASR je
zcela nezbytné používat na všech kolech
pneumatiky stejné značky a typu. Pneu-
matiky musejí být v dokonalém stavu a
především musejí odpovídat předepsané-
mu typu, značce a rozměrům.
SIGNALIZACE ZÁVAD
Při případné poruše se systém ASR auto-
maticky vypne, rozsvítí se trvale kontrol-
ka
™ve sdruženém přístroji (viz kapitola
“Kontrolky a hlášení“). V tomto případě
se při nejbližší příležitosti obraťte na au-
torizovaný servis Fiat.
081-092 SCUDO LUM CZ_081-092 ScudoG9 IT 25/10/12 13.39 Pagina 86
