FIAT SCUDO 2013 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2013, Model line: SCUDO, Model: FIAT SCUDO 2013Pages: 223, velikost PDF: 10.24 MB
Page 101 of 223
97
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

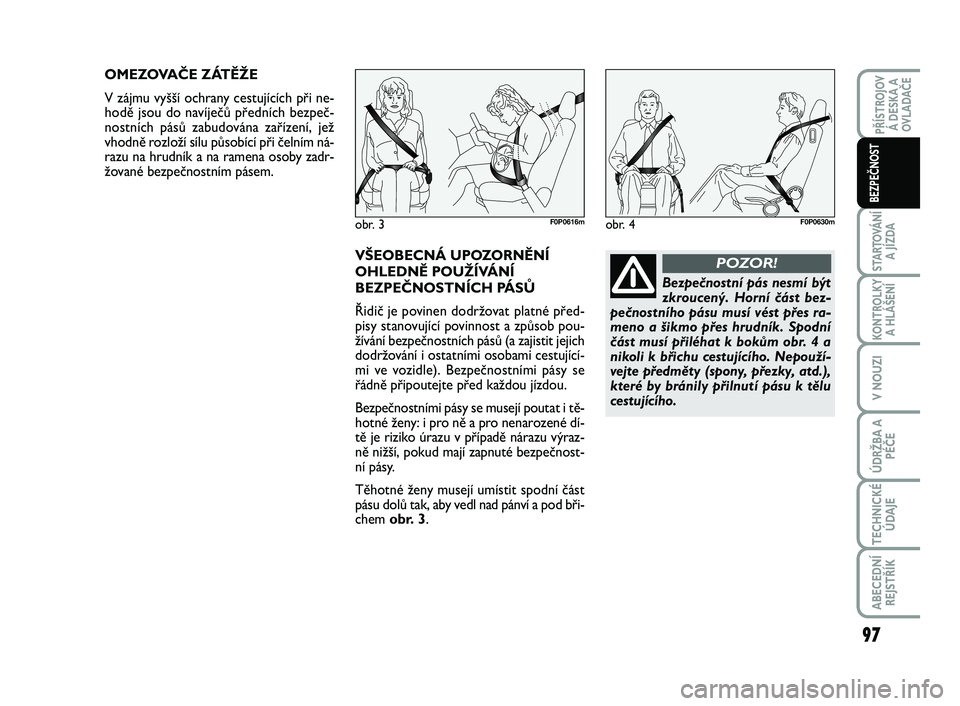

OMEZOVAČE ZÁTĚŽE
V zájmu vyšší ochrany cestujících při ne-
hodě jsou do navíječů předních bezpeč-
nostních pásů zabudována zařízení, jež
vhodně rozloží sílu působící při čelním ná-
razu na hrudník a na ramena osoby zadr-
žované bezpečnostním pásem.
VŠEOBECNÁ UPOZORNĚNÍ
OHLEDNĚ POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné před-
pisy stanovující povinnost a způsob pou-
žívání bezpečnostních pásů (a zajistit jejich
dodržování i ostatními osobami cestující-
mi ve vozidle). Bezpečnostními pásy se
řádně připoutejte před každou jízdou.
Bezpečnostními pásy se musejí poutat i tě-
hotné ženy: i pro ně a pro nenarozené dí-
tě je riziko úrazu v případě nárazu výraz-
ně nižší, pokud mají zapnuté bezpečnost-
ní pásy.
Těhotné ženy musejí umístit spodní část
pásu dolů tak, aby vedl nad pánví a pod bři-
chem obr. 3.
obr. 3F0P0616mobr. 4F0P0630m
Bezpečnostní pás nesmí být
zkroucený. Horní část bez-
pečnostního pásu musí vést přes ra-
meno a šikmo přes hrudník. Spodní
část musí přiléhat k bokům obr. 4 a
nikoli k břichu cestujícího. Nepouží-
vejte předměty (spony, přezky, atd.),
které by bránily přilnutí pásu k tělu
cestujícího.
POZOR!
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 97
Page 102 of 223
98
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

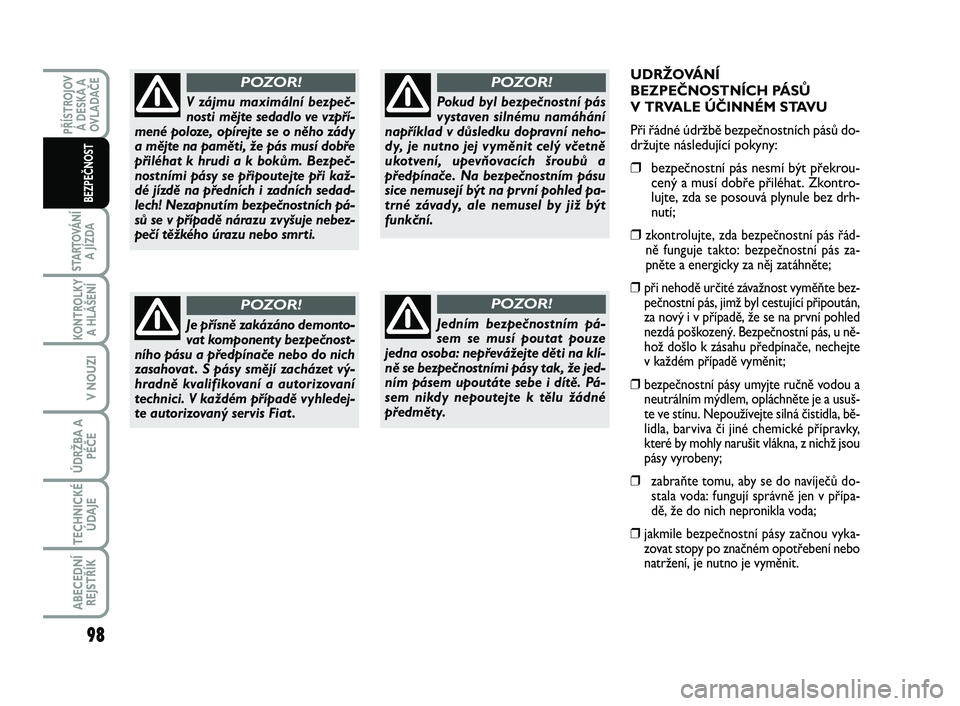

UDRŽOVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
V TRVALE ÚČINNÉM STAVU
Při řádné údržbě bezpečnostních pásů do-
držujte následující pokyny:
❒bezpečnostní pás nesmí být překrou-
cený a musí dobře přiléhat. Zkontro-
lujte, zda se posouvá plynule bez drh-
nutí;
❒zkontrolujte, zda bezpečnostní pás řád-
ně funguje takto: bezpečnostní pás za-
pněte a energicky za něj zatáhněte;
❒při nehodě určité závažnost vyměňte bez-
pečnostní pás, jimž byl cestující připoután,
za nový i v případě, že se na první pohled
nezdá poškozený. Bezpečnostní pás, u ně-
hož došlo k zásahu předpínače, nechejte
v každém případě vyměnit;
❒bezpečnostní pásy umyjte ručně vodou a
neutrálním mýdlem, opláchněte je a usuš-
te ve stínu. Nepoužívejte silná čistidla, bě-
lidla, barviva či jiné chemické přípravky,
které by mohly narušit vlákna, z nichž jsou
pásy vyrobeny;
❒zabraňte tomu, aby se do navíječů do-
stala voda: fungují správně jen v přípa-
dě, že do nich nepronikla voda;
❒jakmile bezpečnostní pásy začnou vyka-
zovat stopy po značném opotřebení nebo
natržení, je nutno je vyměnit.
V zájmu maximální bezpeč-
nosti mějte sedadlo ve vzpří-
mené poloze, opírejte se o něho zády
a mějte na paměti, že pás musí dobře
přiléhat k hrudi a k bokům. Bezpeč-
nostními pásy se připoutejte při kaž-
dé jízdě na předních i zadních sedad-
lech! Nezapnutím bezpečnostních pá-
sů se v případě nárazu zvyšuje nebez-
pečí těžkého úrazu nebo smrti.
POZOR!
Je přísně zakázáno demonto-
vat komponenty bezpečnost-
ního pásu a předpínače nebo do nich
zasahovat . S pásy smějí zacházet vý-
hradně kvalifikovaní a autorizovaní
technici. V každém případě vyhledej-
te autorizovaný servis Fiat .
POZOR!
Pokud byl bezpečnostní pás
vystaven silnému namáhání
například v důsledku dopravní neho-
dy, je nutno jej vyměnit celý včetně
ukotvení, upevňovacích šroubů a
předpínače. Na bezpečnostním pásu
sice nemusejí být na první pohled pa-
trné závady, ale nemusel by již být
funkční.
POZOR!
Jedním bezpečnostním pá-
sem se musí poutat pouze
jedna osoba: nepřevážejte děti na klí-
ně se bezpečnostními pásy tak, že jed-
ním pásem upoutáte sebe i dítě. Pá-
sem nikdy nepoutejte k tělu žádné
předměty.
POZOR!
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 98
Page 103 of 223
99
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

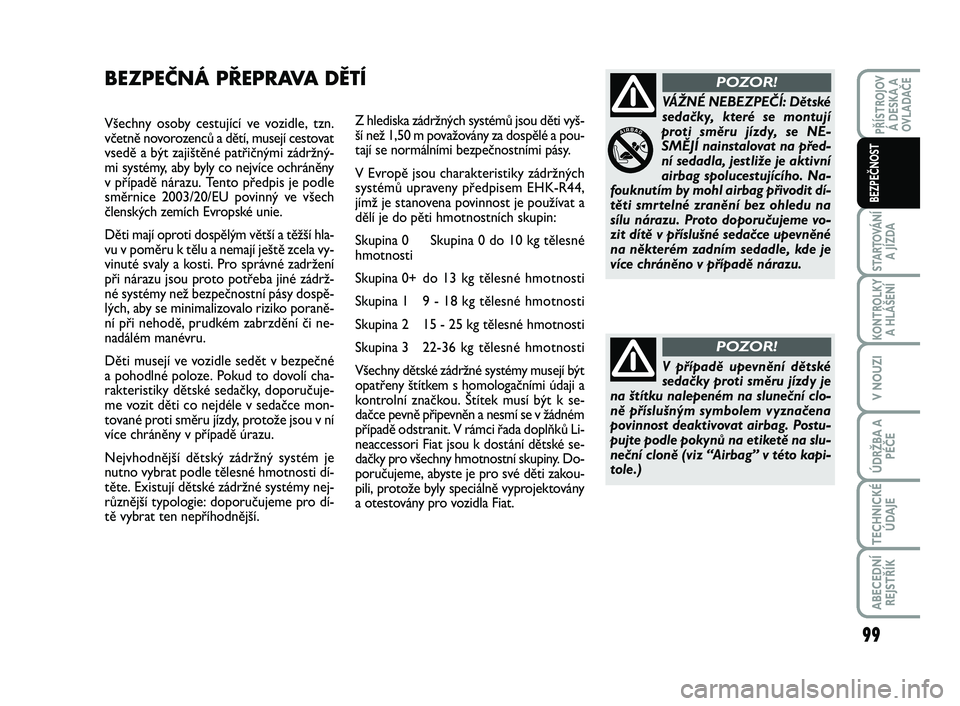

Všechny osoby cestující ve vozidle, tzn.
včetně novorozenců a dětí, musejí cestovat
vsedě a být zajištěné patřičnými zádržný-
mi systémy, aby byly co nejvíce ochráněny
v případě nárazu. Tento předpis je podle
směrnice 2003/20/EU povinný ve všech
členských zemích Evropské unie.
Děti mají oproti dospělým větší a těžší hla-
vu v poměru k tělu a nemají ještě zcela vy-
vinuté svaly a kosti. Pro správné zadržení
při nárazu jsou proto potřeba jiné zádrž-
né systémy než bezpečnostní pásy dospě-
lých, aby se minimalizovalo riziko poraně-
ní při nehodě, prudkém zabrzdění či ne-
nadálém manévru.
Děti musejí ve vozidle sedět v bezpečné
a pohodlné poloze. Pokud to dovolí cha-
rakteristiky dětské sedačky, doporučuje-
me vozit děti co nejdéle v sedačce mon-
tované proti směru jízdy, protože jsou v ní
více chráněny v případě úrazu.
Nejvhodnější dětský zádržný systém je
nutno vybrat podle tělesné hmotnosti dí-
těte. Existují dětské zádržné systémy nej-
různější typologie: doporučujeme pro dí-
tě vybrat ten nepříhodnější.Z hlediska zádržných systémů jsou děti vyš-
ší než 1,50 m považovány za dospělé a pou-
tají se normálními bezpečnostními pásy.
V Evropě jsou charakteristiky zádržných
systémů upraveny předpisem EHK-R44,
jímž je stanovena povinnost je používat a
dělí je do pěti hmotnostních skupin:
Skupina 0 Skupina 0 do 10 kg tělesné
hmotnosti
Skupina 0+ do 13 kg tělesné hmotnosti
Skupina 1 9 - 18 kg tělesné hmotnosti
Skupina 2 15 - 25 kg tělesné hmotnosti
Skupina 322-36 kg tělesné hmotnosti
Všechny dětské zádržné systémy musejí být
opatřeny štítkem s homologačními údaji a
kontrolní značkou. Štítek musí být k se-
dačce pevně připevněn a nesmí se v žádném
případě odstranit. V rámci řada doplňků Li-
neaccessori Fiat jsou k dostání dětské se-
dačky pro všechny hmotnostní skupiny. Do-
poručujeme, abyste je pro své děti zakou-
pili, protože byly speciálně vyprojektovány
a otestovány pro vozidla Fiat.
BEZPEČNÁ PŘEPRAVA DĚTÍ
V případě upevnění dětské
sedačky proti směru jízdy je
na štítku nalepeném na sluneční clo-
ně příslušným symbolem vyznačena
povinnost deaktivovat airbag. Postu-
pujte podle pokynů na etiketě na slu-
neční cloně (viz “Airbag” v této kapi-
tole.)
POZOR!
VÁŽNÉ NEBEZPEČÍ: Dětské
sedačky, které se montují
proti směru jízdy, se NE-
SMĚJÍ nainstalovat na před-
ní sedadla, jestliže je aktivní
airbag spolucestujícího. Na-
fouknutím by mohl airbag přivodit dí-
těti smrtelné zranění bez ohledu na
sílu nárazu. Proto doporučujeme vo-
zit dítě v příslušné sedačce upevněné
na některém zadním sedadle, kde je
více chráněno v případě nárazu.
POZOR!
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 99
Page 104 of 223
100
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

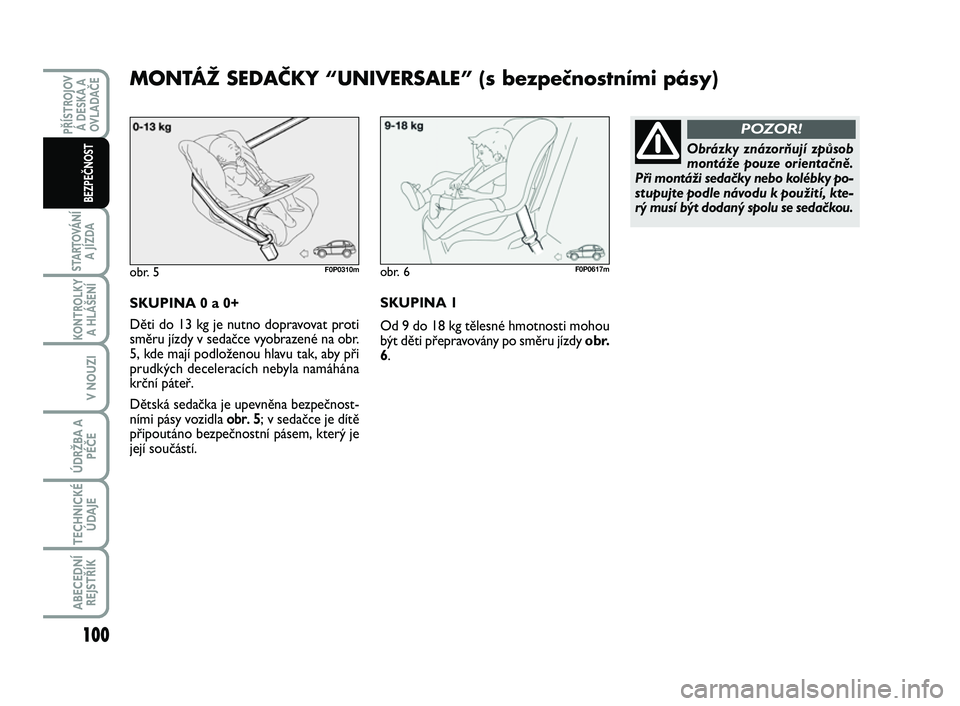

SKUPINA 0 a 0+
Děti do 13 kg je nutno dopravovat proti
směru jízdy v sedačce vyobrazené na obr.
5, kde mají podloženou hlavu tak, aby při
prudkých deceleracích nebyla namáhána
krční páteř.
Dětská sedačka je upevněna bezpečnost-
ními pásy vozidla obr. 5; v sedačce je dítě
připoutáno bezpečnostní pásem, který je
její součástí.
obr. 5F0P0310m
Obrázky znázorňují způsob
montáže pouze orientačně.
Při montáži sedačky nebo kolébky po-
stupujte podle návodu k použití, kte-
rý musí být dodaný spolu se sedačkou.
POZOR!
obr. 6F0P0617m
SKUPINA 1
Od 9 do 18 kg tělesné hmotnosti mohou
být děti přepravovány po směru jízdy obr.
6.
MONTÁŽ SEDAČKY “UNIVERSALE” (s bezpečnostními pásy)
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 100
Page 105 of 223
101
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

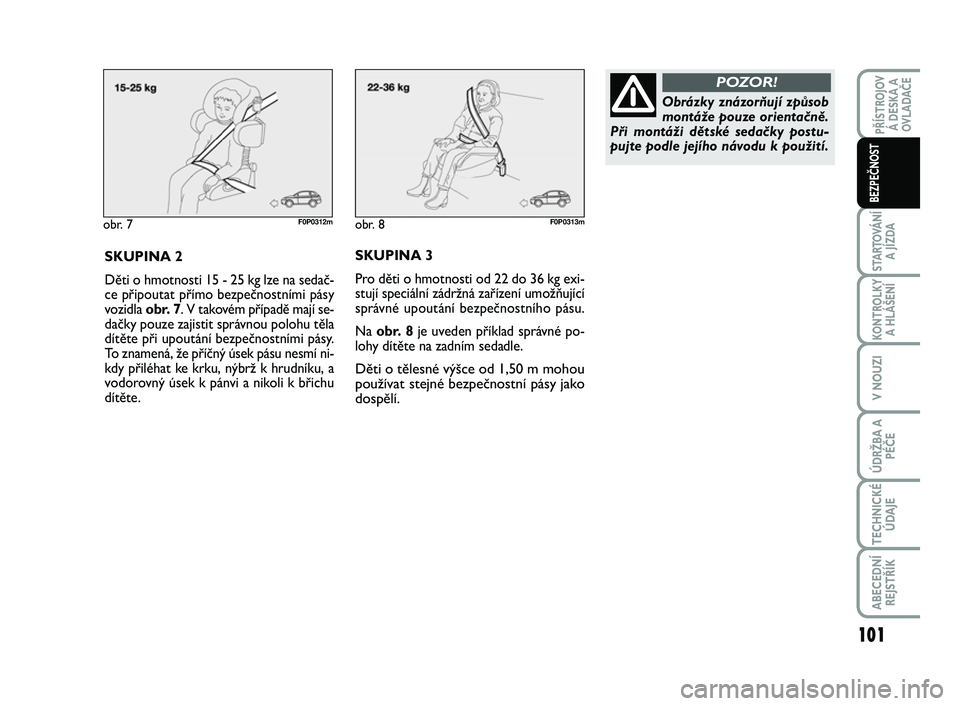

obr. 7F0P0312m
SKUPINA 2
Děti o hmotnosti 15 - 25 kg lze na sedač-
ce připoutat přímo bezpečnostními pásy
vozidla obr. 7. V takovém případě mají se-
dačky pouze zajistit správnou polohu těla
dítěte při upoutání bezpečnostními pásy.
To znamená, že příčný úsek pásu nesmí ni-
kdy přiléhat ke krku, nýbrž k hrudníku, a
vodorovný úsek k pánvi a nikoli k břichu
dítěte.
Obrázky znázorňují způsob
montáže pouze orientačně.
Při montáži dětské sedačky postu-
pujte podle jejího návodu k použití.
POZOR!
SKUPINA 3
Pro děti o hmotnosti od 22 do 36 kg exi-
stují speciální zádržná zařízení umožňující
správné upoutání bezpečnostního pásu.
Na obr. 8je uveden příklad správné po-
lohy dítěte na zadním sedadle.
Děti o tělesné výšce od 1,50 m mohou
používat stejné bezpečnostní pásy jako
dospělí.
obr. 8F0P0313m
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 101
Page 106 of 223
102
STARTOVÁNÍ A JÍZDA
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ REJSTŘÍK
PŘÍSTROJOV Á DESKA AOVLADAČE
BEZPEČNOST

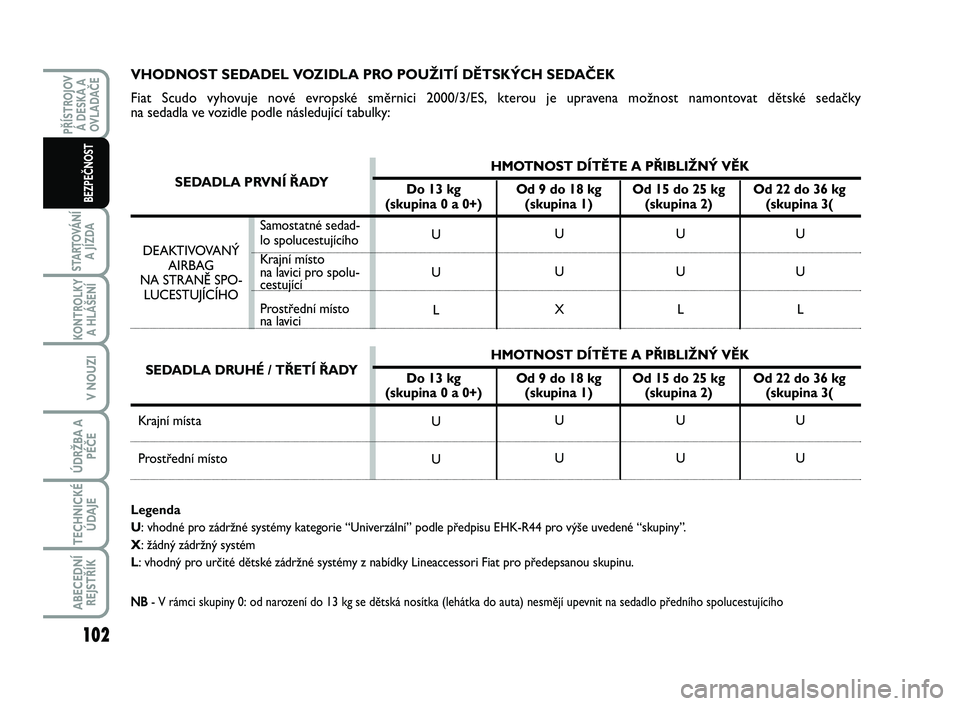

VHODNOST SEDADEL VOZIDLA PRO POUŽITÍ DĚTSKÝCH SEDAČEK
Fiat Scudo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost namontovat dětské sedačky na sedadla ve vozidle podle následující tabulky:
Legenda
U : vhodné pro zádržné systémy kategorie “Univerzální” podle předpisu EHK-R44 pro výše uvedené “skupiny”.
X : žádný zádržný systém
L : vhodný pro určité dětské zádržné systémy z nabídky Lineaccessori Fiat pro předepsanou skupinu.
N B - V rámci skupiny 0: od narození do 13 kg se dětská nosítka (lehátka do auta) nesmějí upevnit na sedadlo předního spolucestujícího
U
U
L
U
U
U
U
X
U
U
U
U
L
U
U
U
U
L
U
U
SEDADLA PRVNÍ ŘADY
Krajní místa
Prostřední místo
HMOTNOST DÍTĚTE A PŘIBLIŽNÝ VĚK
Do 13 kg Od 9 do 18 kg Od 15 do 25 kg Od 22 do 36 kg(skupina 0 a 0+) (skupina 1) (skupina 2) (skupina 3(
HMOTNOST DÍTĚTE A PŘIBLIŽNÝ VĚK
Do 13 kg Od 9 do 18 kg Od 15 do 25 kg Od 22 do 36 kg
(skupina 0 a 0+) (skupina 1) (skupina 2) (skupina 3(
Samostatné sedad- lo spolucestujícího
Krajní místo na lavici pro spolu-cestující
Prostřední místo na lavici
DEAKTIVOVANÝ AIRBAG NA STRANĚ SPO-LUCESTUJÍCÍHO
SEDADLA DRUHÉ / TŘETÍ ŘADY
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 102
Page 107 of 223
103
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

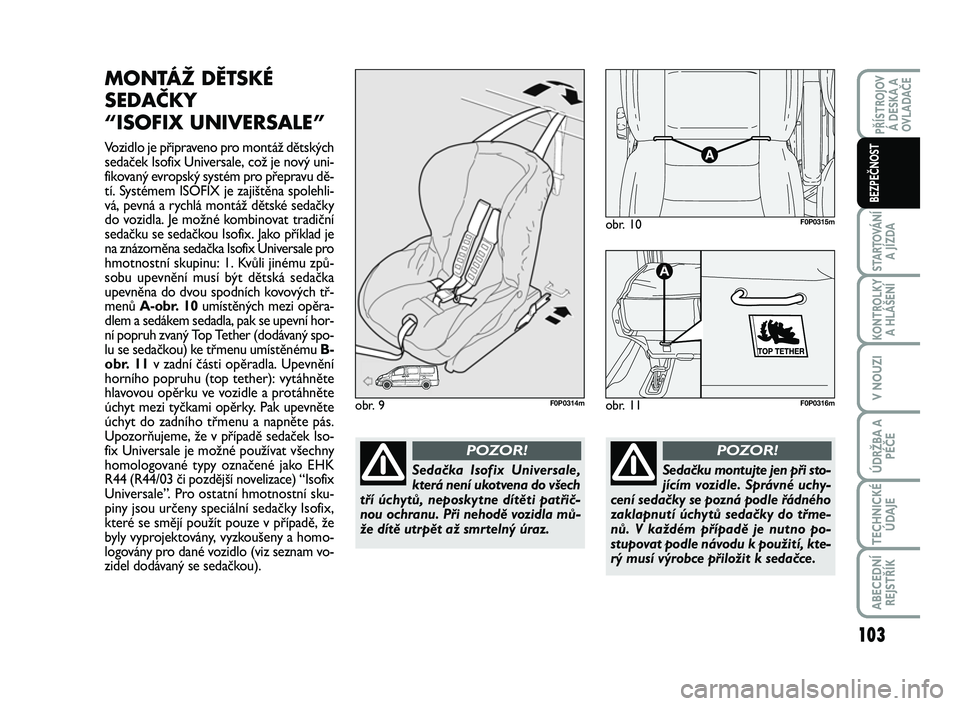

MONTÁŽ DĚTSKÉ
SEDAČKY
“ISOFIX UNIVERSALE”
Vozidlo je připraveno pro montáž dětských
sedaček Isofix Universale, což je nový uni-
fikovaný evropský systém pro přepravu dě-
tí. Systémem ISOFIX je zajištěna spolehli-
vá, pevná a rychlá montáž dětské sedačky
do vozidla. Je možné kombinovat tradiční
sedačku se sedačkou Isofix. Jako příklad je
na znázorněna sedačka Isofix Universale pro
hmotnostní skupinu: 1. Kvůli jinému způ-
sobu upevnění musí být dětská sedačka
upevněna do dvou spodních kovových tř-
menů A-obr. 10umístěných mezi opěra-
dlem a sedákem sedadla, pak se upevní hor-
ní popruh zvaný Top Tether (dodávaný spo-
lu se sedačkou) ke třmenu umístěnému B-
obr. 11v zadní části opěradla. Upevnění
horního popruhu (top tether): vytáhněte
hlavovou opěrku ve vozidle a protáhněte
úchyt mezi tyčkami opěrky. Pak upevněte
úchyt do zadního třmenu a napněte pás.
Upozorňujeme, že v případě sedaček Iso-
fix Universale je možné používat všechny
homologované typy označené jako EHK
R44 (R44/03 či pozdější novelizace) “Isofix
Universale”. Pro ostatní hmotnostní sku-
piny jsou určeny speciální sedačky Isofix,
které se smějí použít pouze v případě, že
byly vyprojektovány, vyzkoušeny a homo-
logovány pro dané vozidlo (viz seznam vo-
zidel dodávaný se sedačkou).
obr. 9F0P0314m
obr. 10F0P0315m
obr. 11
A
F0P0316m
Sedačka Isofix Universale,
která není ukotvena do všech
tří úchytů, neposkytne dítěti patřič-
nou ochranu. Při nehodě vozidla mů-
že dítě utrpět až smrtelný úraz.
POZOR!
Sedačku montujte jen při sto-
jícím vozidle. Správné uchy-
cení sedačky se pozná podle řádného
zaklapnutí úchytů sedačky do třme-
nů. V každém případě je nutno po-
stupovat podle návodu k použití, kte-
rý musí výrobce přiložit k sedačce.
POZOR!
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 103
Page 108 of 223
104
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

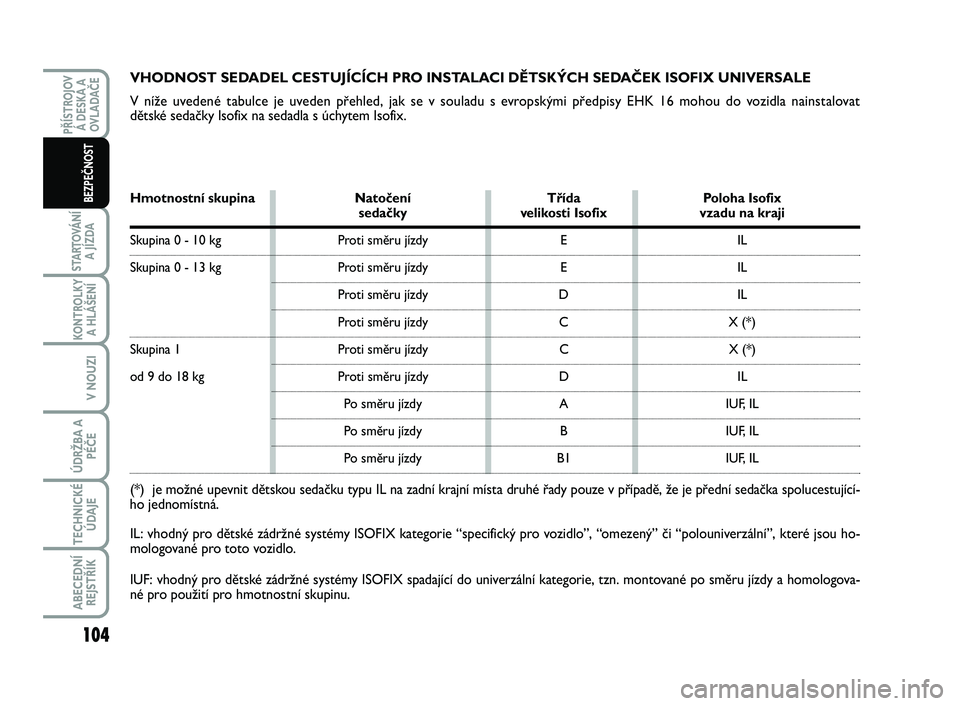

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH SEDAČEK ISOFIX UNIVERSALE
V níže uvedené tabulce je uveden přehled, jak se v souladu s evropskými předpisy EHK 16 mohou do vozidla nainstalovat
dětské sedačky Isofix na sedadla s úchytem Isofix.
Hmotnostní skupina Natočení Třída Poloha Isofix sedačky velikosti Isofix vzadu na kraji
Skupina 0 - 10 kg Proti směru jízdy E IL
Skupina 0 - 13 kg Proti směru jízdy E IL
Proti směru jízdy D IL
Proti směru jízdy C X (*)
Skupina 1 Proti směru jízdy C X (*)
od 9 do 18 kg Proti směru jízdy D IL
Po směru jízdy A IUF, IL
Po směru jízdy B IUF, IL
Po směru jízdy B1 IUF, IL
(*) je možné upevnit dětskou sedačku typu IL na zadní krajní místa druhé řady pouze v případě, že je přední sedačka spolucestující-
hojednomístná.
IL: vhodný pro dětské zádržné systémy ISOFIX kategorie “specifický pro vozidlo”, “omezený” či “polouniverzální”, které jsou ho-
mologované pro toto vozidlo.
IUF: vhodný pro dětské zádržné systémy ISOFIX spadající do univerzální kategorie, tzn. montované po směru jízdy a homologova-
né pro použití pro hmotnostní skupinu.
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 104
Page 109 of 223
105
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

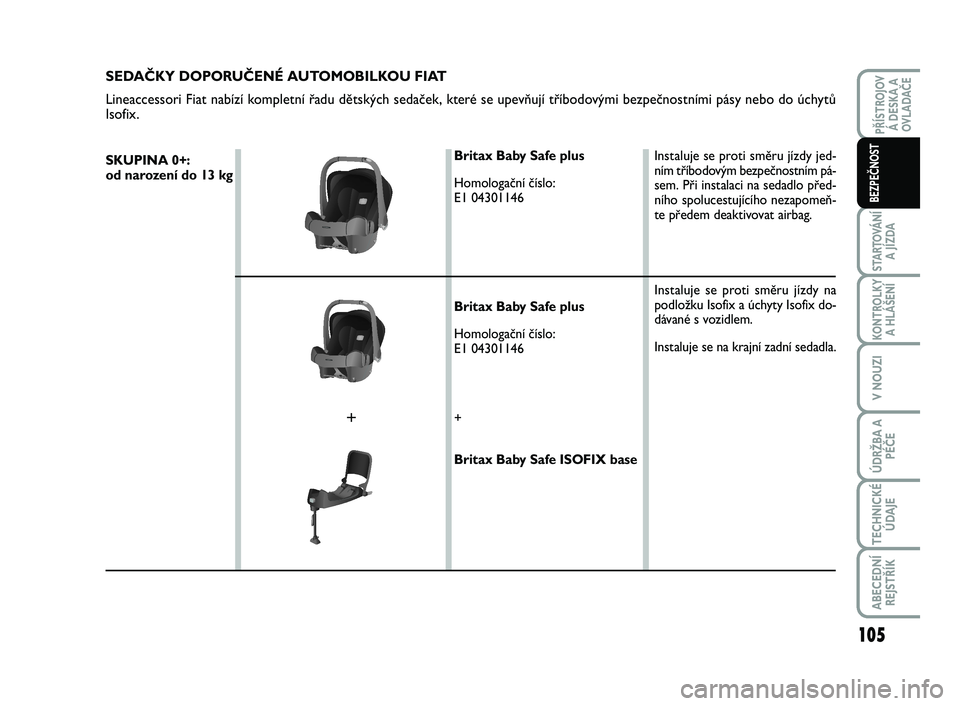

SEDAČKY DOPORUČENÉ AUTOMOBILKOU FIAT
Lineaccessori Fiat nabízí kompletní řadu dětských sedaček, které se upevňují tříbodovými bezpečnostními pásy nebo do úchytů
Isofix.
SKUPINA 0+:
od narození do 13 kgBritax Baby Safe plus
Homologační číslo:
E1 04301146
Britax Baby Safe plus
Homologační číslo:
E1 04301146
+
Britax Baby Safe ISOFIX baseInstaluje se proti směru jízdy jed-
ním tříbodovým bezpečnostním pá-
sem. Při instalaci na sedadlo před-
ního spolucestujícího nezapomeň-
te předem deaktivovat airbag.
Instaluje se proti směru jízdy na
podložku Isofix a úchyty Isofix do-
dávané s vozidlem.
Instaluje se na krajní zadní sedadla.
+
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 105
Page 110 of 223
106
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST

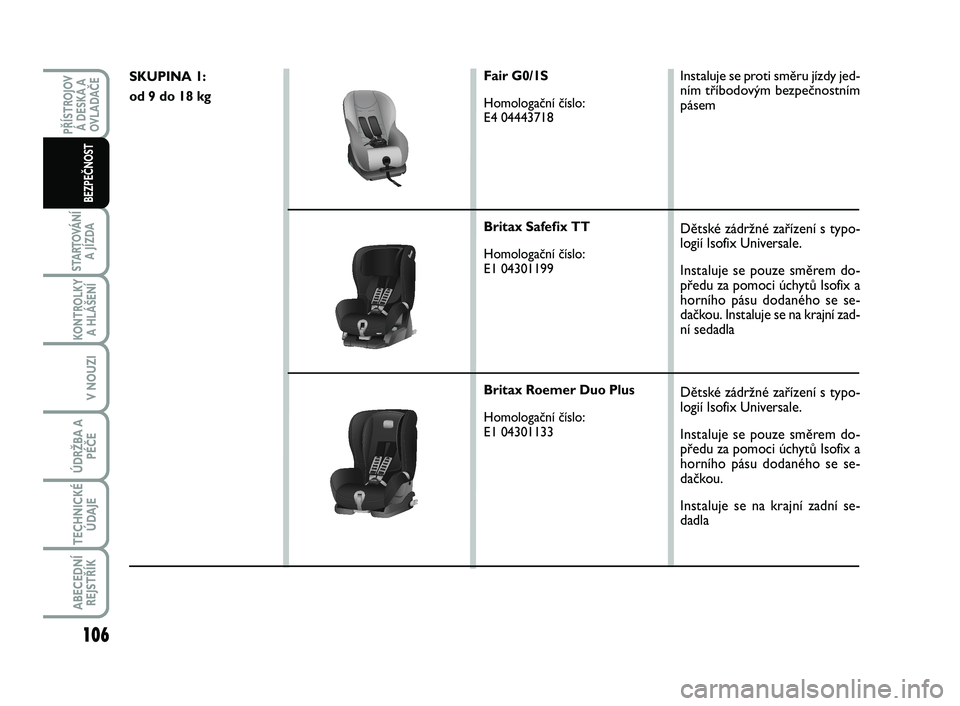

SKUPINA 1:
od 9 do 18 kgFair G0/1S
Homologační číslo:
E4 04443718
Britax Safefix TT
Homologační číslo:
E1 04301199
Britax Roemer Duo Plus
Homologační číslo:
E1 04301133Instaluje se proti směru jízdy jed-
ním tříbodovým bezpečnostním
pásem
Dětské zádržné zařízení s typo-
logií Isofix Universale.
Instaluje se pouze směrem do-
předu za pomoci úchytů Isofix a
horního pásu dodaného se se-
dačkou. Instaluje se na krajní zad-
ní sedadla
Dětské zádržné zařízení s typo-
logií Isofix Universale.
Instaluje se pouze směrem do-
předu za pomoci úchytů Isofix a
horního pásu dodaného se se-
dačkou.
Instaluje se na krajní zadní se-
dadla
093-114 SCUDO LUM CZ 26/10/12 09.55 Pagina 106
