FIAT SCUDO 2013 Návod na použitie a údržbu (in Slovak)
Manufacturer: FIAT, Model Year: 2013, Model line: SCUDO, Model: FIAT SCUDO 2013Pages: 223, veľkosť PDF: 10.27 MB
Page 91 of 223
87
BEZPEČNOSŤ
NAŠTARTO-
VANIE A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

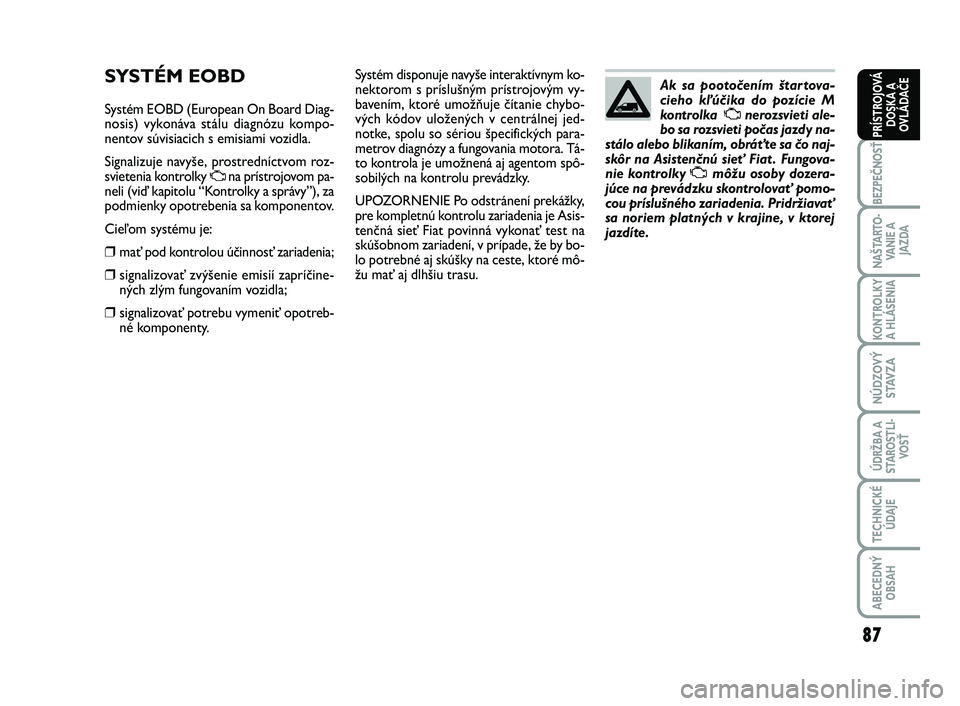

SYSTÉM EOBD
Systém EOBD (European On Board Diag-
nosis) vykonáva stálu diagnózu kompo-
nentov súvisiacich s emisiami vozidla.
Signalizuje navyše, prostredníctvom roz-
svietenia kontrolky
Una prístrojovom pa-
neli (viď kapitolu “Kontrolky a správy”), za
podmienky opotrebenia sa komponentov.
Cieľom systému je:
❒mať pod kontrolou účinnosť zariadenia;
❒signalizovať zvýšenie emisií zapríčine-
ných zlým fungovaním vozidla;
❒signalizovať potrebu vymeniť opotreb-
né komponenty.Systém disponuje navyše interaktívnym ko-
nektorom s príslušným prístrojovým vy-
bavením, ktoré umožňuje čítanie chybo-
vých kódov uložených v centrálnej jed-
notke, spolu so sériou špecifických para-
metrov diagnózy a fungovania motora. Tá-
to kontrola je umožnená aj agentom spô-
sobilých na kontrolu prevádzky.
UPOZORNENIE Po odstránení prekážky,
pre kompletnú kontrolu zariadenia je Asis-
tenčná sieť Fiat povinná vykonať test na
skúšobnom zariadení, v prípade, že by bo-
lo potrebné aj skúšky na ceste, ktoré mô-
žu mať aj dlhšiu trasu.Ak sa pootočením štartova-
cieho kľúčika do pozície M
kontrolka Unerozsvieti ale-
bo sa rozsvieti počas jazdy na-
stálo alebo blikaním, obráťte sa čo naj-
skôr na Asistenčnú sieť Fiat . Fungova-
nie kontrolky Umôžu osoby dozera-
júce na prevádzku skontrolovať pomo-
cou príslušného zariadenia. Pridržiavať
sa noriem platných v krajine, v ktorej
jazdíte.
081-092 SCUDO LUM SK_081-092 ScudoG9 SK 26/10/12 10.53 Pagina 87
Page 92 of 223
88
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

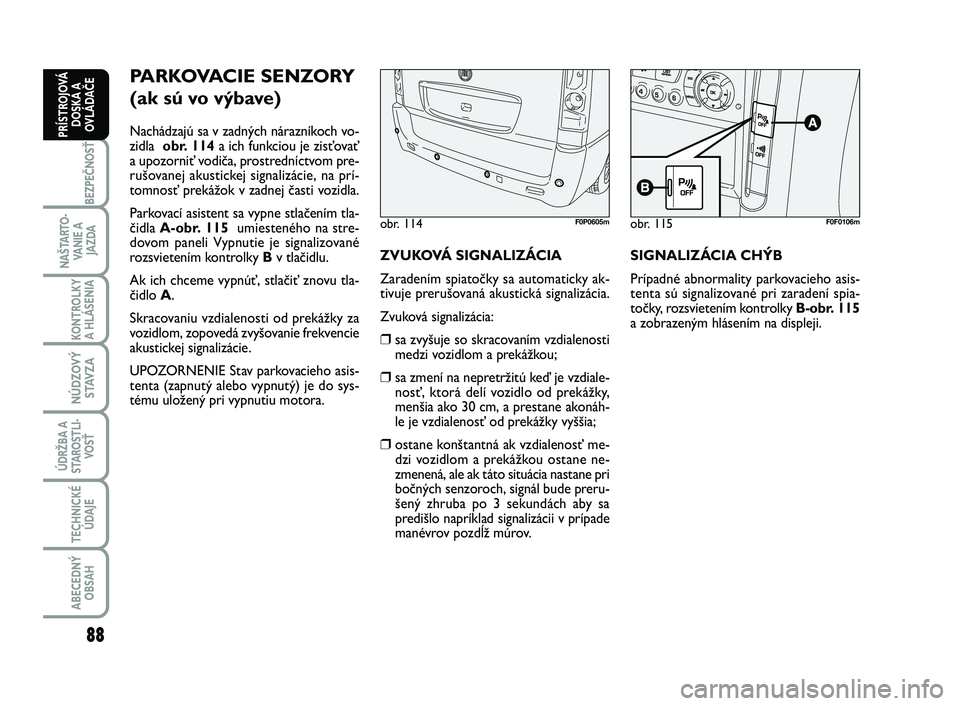

PARKOVACIE SENZORY
(ak sú vo výbave)
Nachádzajú sa v zadných nárazníkoch vo-
zidla obr. 114a ich funkciou je zisťovať
a upozorniť vodiča, prostredníctvom pre-
rušovanej akustickej signalizácie, na prí-
tomnosť prekážok v zadnej časti vozidla.
Parkovací asistent sa vypne stlačením tla-
čidla A-obr. 115umiesteného na stre-
dovom paneli Vypnutie je signalizované
rozsvietením kontrolky Bv tlačidlu.
Ak ich chceme vypnúť, stlačiť znovu tla-
čidlo A.
Skracovaniu vzdialenosti od prekážky za
vozidlom, zopovedá zvyšovanie frekvencie
akustickej signalizácie.
UPOZORNENIE Stav parkovacieho asis-
tenta (zapnutý alebo vypnutý) je do sys-
tému uložený pri vypnutiu motora.ZVUKOVÁ SIGNALIZÁCIA
Zaradením spiatočky sa automaticky ak-
tivuje prerušovaná akustická signalizácia.
Zvuková signalizácia:
❒sa zvyšuje so skracovaním vzdialenosti
medzi vozidlom a prekážkou;
❒sa zmení na nepretržitú keď je vzdiale-
nosť, ktorá delí vozidlo od prekážky,
menšia ako 30 cm, a prestane akonáh-
le je vzdialenosť od prekážky vyššia;
❒ostane konštantná ak vzdialenosť me-
dzi vozidlom a prekážkou ostane ne-
zmenená, ale ak táto situácia nastane pri
bočných senzoroch, signál bude preru-
šený zhruba po 3 sekundách aby sa
predišlo napríklad signalizácii v prípade
manévrov pozdĺž múrov.SIGNALIZÁCIA CHÝB
Prípadné abnormality parkovacieho asis-
tenta sú signalizované pri zaradení spia-
točky, rozsvietením kontrolky B-obr. 115
a zobrazeným hlásením na displeji.
obr. 114F0P0605mobr. 115F0F0106m
081-092 SCUDO LUM SK_081-092 ScudoG9 SK 26/10/12 10.53 Pagina 88
Page 93 of 223
89
BEZPEČNOSŤ
NAŠTARTO-
VANIE A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

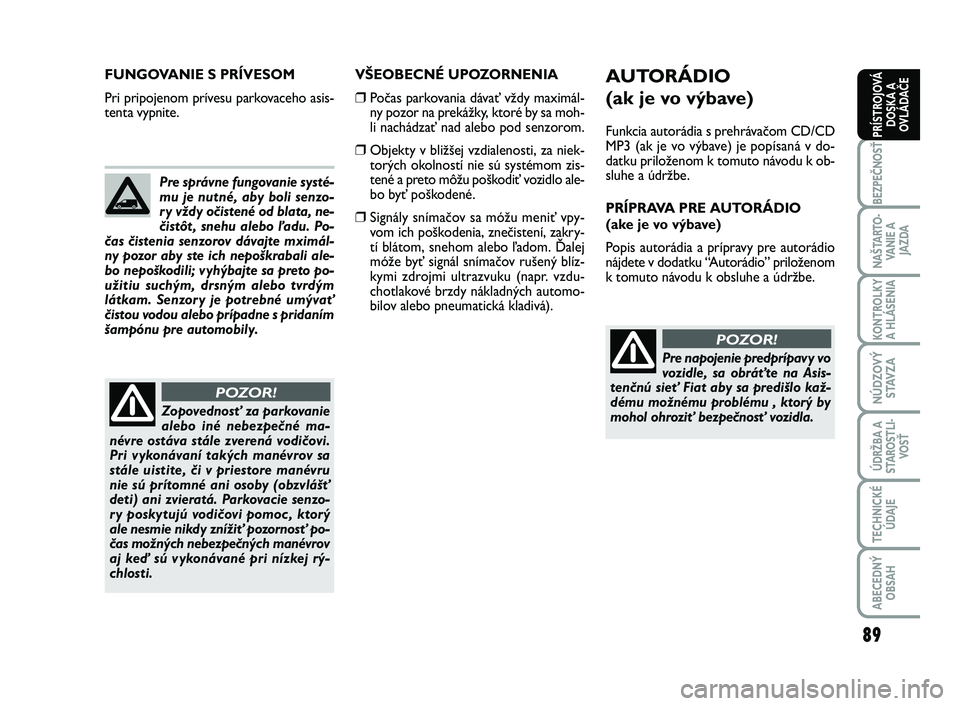

VŠEOBECNÉ UPOZORNENIA
❒Počas parkovania dávať vždy maximál-
ny pozor na prekážky, ktoré by sa moh-
li nachádzať nad alebo pod senzorom.
❒Objekty v bližšej vzdialenosti, za niek-
torých okolností nie sú systémom zis-
tené a preto môžu poškodiť vozidlo ale-
bo byť poškodené.
❒Signály snímačov sa móžu meniť vpy-
vom ich poškodenia, znečistení, zakry-
tí blátom, snehom alebo ľadom. Ďalej
móže byť signál snímačov rušený blíz-
kymi zdrojmi ultrazvuku (napr. vzdu-
chotlakové brzdy nákladných automo-
bilov alebo pneumatická kladivá). Pre správne fungovanie systé-
mu je nutné, aby boli senzo-
ry vždy očistené od blata, ne-
čistôt , snehu alebo ľadu. Po-
čas čistenia senzorov dávajte mximál-
ny pozor aby ste ich nepoškrabali ale-
bo nepoškodili; vyhýbajte sa preto po-
užitiu suchým, drsným alebo tvrdým
látkam. Senzory je potrebné umývať
čistou vodou alebo prípadne s pridaním
šampónu pre automobily.
Zopovednosť za parkovanie
alebo iné nebezpečné ma-
névre ostáva stále zverená vodičovi.
Pri vykonávaní takých manévrov sa
stále uistite, či v priestore manévru
nie sú prítomné ani osoby (obzvlášť
deti) ani zvieratá. Parkovacie senzo-
ry poskytujú vodičovi pomoc , ktorý
ale nesmie nikdy znížiť pozornosť po-
čas možných nebezpečných manévrov
aj keď sú vykonávané pri nízkej rý-
chlosti.
POZOR!
FUNGOVANIE S PRÍVESOM
Pri pripojenom prívesu parkovaceho asis-
tenta vypnite.AUTORÁDIO
(ak je vo výbave)
Funkcia autorádia s prehrávačom CD/CD
MP3 (ak je vo výbave) je popísaná v do-
datku priloženom k tomuto návodu k ob-
sluhe a údržbe.
PRÍPRAVA PRE AUTORÁDIO
(ake je vo výbave)
Popis autorádia a prípravy pre autorádio
nájdete v dodatku “Autorádio” priloženom
k tomuto návodu k obsluhe a údržbe.
Pre napojenie predprípavy vo
vozidle, sa obráťte na Asis-
tenčnú sieť Fiat aby sa predišlo kaž-
dému možnému problému , ktorý by
mohol ohroziť bezpečnosť vozidla.
POZOR!
081-092 SCUDO LUM SK_081-092 ScudoG9 SK 26/10/12 10.53 Pagina 89
Page 94 of 223
90
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

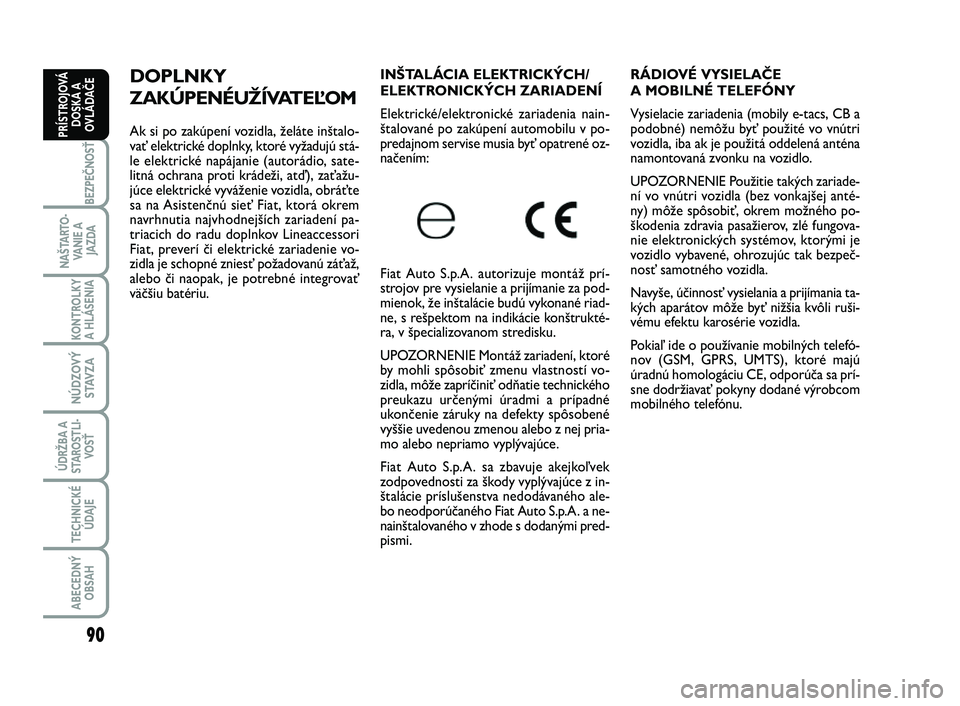

RÁDIOVÉ VYSIELAČE
A MOBILNÉ TELEFÓNY
Vysielacie zariadenia (mobily e-tacs, CB a
podobné) nemôžu byť použité vo vnútri
vozidla, iba ak je použitá oddelená anténa
namontovaná zvonku na vozidlo.
UPOZORNENIE Použitie takých zariade-
ní vo vnútri vozidla (bez vonkajšej anté-
ny) môže spôsobiť, okrem možného po-
škodenia zdravia pasažierov, zlé fungova-
nie elektronických systémov, ktorými je
vozidlo vybavené, ohrozujúc tak bezpeč-
nosť samotného vozidla.
Navyše, účinnosť vysielania a prijímania ta-
kých aparátov môže byť nižšia kvôli ruši-
vému efektu karosérie vozidla.
Pokiaľ ide o používanie mobilných telefó-
nov (GSM, GPRS, UMTS), ktoré majú
úradnú homologáciu CE, odporúča sa prí-
sne dodržiavať pokyny dodané výrobcom
mobilného telefónu.DOPLNKY
ZAKÚPENÉUŽÍVATEĽOM
Ak si po zakúpení vozidla, želáte inštalo-
vať elektrické doplnky, ktoré vyžadujú stá-
le elektrické napájanie (autorádio, sate-
litná ochrana proti krádeži, atď), zaťažu-
júce elektrické vyváženie vozidla, obráťte
sa na Asistenčnú sieť Fiat, ktorá okrem
navrhnutia najvhodnejších zariadení pa-
triacich do radu doplnkov Lineaccessori
Fiat, preverí či elektrické zariadenie vo-
zidla je schopné zniesť požadovanú záťaž,
alebo či naopak, je potrebné integrovať
väčšiu batériu.INŠTALÁCIA ELEKTRICKÝCH/
ELEKTRONICKÝCH ZARIADENÍ
Elektrické/elektronické zariadenia nain-
štalované po zakúpení automobilu v po-
predajnom servise musia byť opatrené oz-
načením:
Fiat Auto S.p.A. autorizuje montáž prí-
strojov pre vysielanie a prijímanie za pod-
mienok, že inštalácie budú vykonané riad-
ne, s rešpektom na indikácie konštrukté-
ra, v špecializovanom stredisku.
UPOZORNENIE Montáž zariadení, ktoré
by mohli spôsobiť zmenu vlastností vo-
zidla, môže zapríčiniť odňatie technického
preukazu určenými úradmi a prípadné
ukončenie záruky na defekty spôsobené
vyššie uvedenou zmenou alebo z nej pria-
mo alebo nepriamo vyplývajúce.
Fiat Auto S.p.A. sa zbavuje akejkoľvek
zodpovednosti za škody vyplývajúce z in-
štalácie príslušenstva nedodávaného ale-
bo neodporúčaného Fiat Auto S.p.A. a ne-
nainštalovaného v zhode s dodanými pred-
pismi.
081-092 SCUDO LUM SK_081-092 ScudoG9 SK 26/10/12 10.53 Pagina 90
Page 95 of 223
91
BEZPEČNOSŤ
NAŠTARTO-
VANIE A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

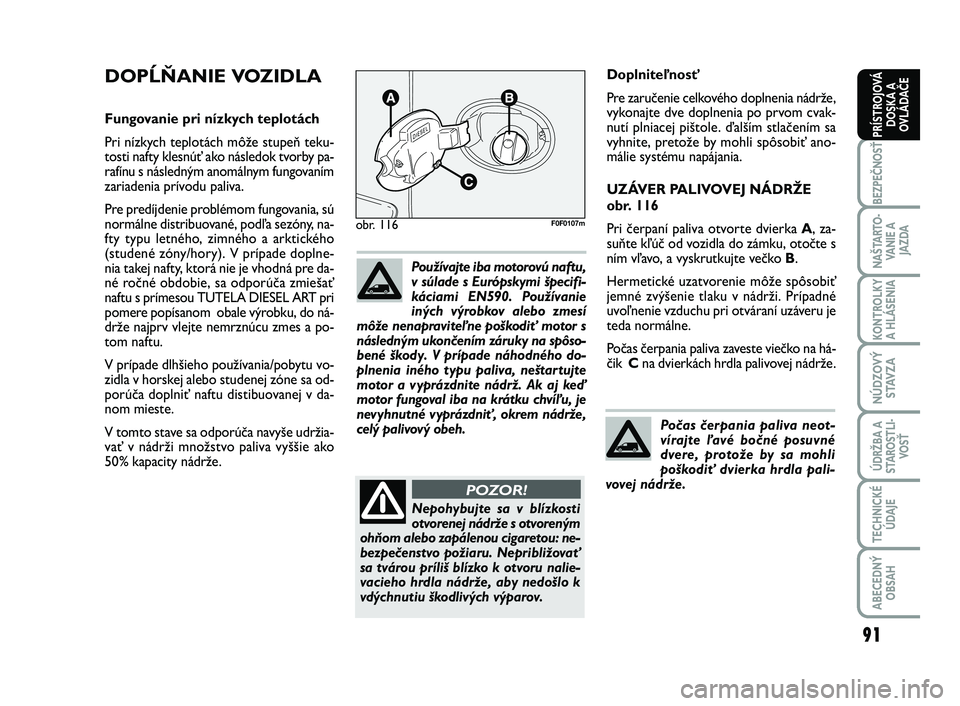

Doplniteľnosť
Pre zaručenie celkového doplnenia nádrže,
vykonajte dve doplnenia po prvom cvak-
nutí plniacej pištole. ďalším stlačením sa
vyhnite, pretože by mohli spôsobiť ano-
málie systému napájania.
UZÁVER PALIVOVEJ NÁDRŽE
obr. 116
Pri čerpaní paliva otvorte dvierka A, za-
suňte kľúč od vozidla do zámku, otočte s
ním vľavo, a vyskrutkujte večko B.
Hermetické uzatvorenie môže spôsobiť
jemné zvýšenie tlaku v nádrži. Prípadné
uvoľnenie vzduchu pri otváraní uzáveru je
teda normálne.
Počas čerpania paliva zaveste viečko na há-
čik Cna dvierkách hrdla palivovej nádrže.
obr. 116F0F0107m
Nepohybujte sa v blízkosti
otvorenej nádrže s otvoreným
ohňom alebo zapálenou cigaretou: ne-
bezpečenstvo požiaru. Nepribližovať
sa tvárou príliš blízko k otvoru nalie-
vacieho hrdla nádrže, aby nedošlo k
vdýchnutiu škodlivých výparov.
POZOR!
DOPĹŇANIE VOZIDLA
Fungovanie pri nízkych teplotách
Pri nízkych teplotách môže stupeň teku-
tosti nafty klesnúť ako následok tvorby pa-
rafínu s následným anomálnym fungovaním
zariadenia prívodu paliva.
Pre predíjdenie problémom fungovania, sú
normálne distribuované, podľa sezóny, na-
fty typu letného, zimného a arktického
(studené zóny/hory). V prípade doplne-
nia takej nafty, ktorá nie je vhodná pre da-
né ročné obdobie, sa odporúča zmiešať
naftu s prímesou TUTELA DIESEL ART pri
pomere popísanom obale výrobku, do ná-
drže najprv vlejte nemrznúcu zmes a po-
tom naftu.
V prípade dlhšieho používania/pobytu vo-
zidla v horskej alebo studenej zóne sa od-
porúča doplniť naftu distibuovanej v da-
nom mieste.
V tomto stave sa odporúča navyše udržia-
vať v nádrži množstvo paliva vyššie ako
50% kapacity nádrže.Používajte iba motorovú naftu,
v súlade s Európskymi špecifi-
káciami EN590. Používanie
iných výrobkov alebo zmesí
môže nenapraviteľne poškodiť motor s
následným ukončením záruky na spôso-
bené škody. V prípade náhodného do-
plnenia iného typu paliva, neštartujte
motor a vyprázdnite nádrž. Ak aj keď
motor fungoval iba na krátku chvíľu, je
nevyhnutné vyprázdniť, okrem nádrže,
celý palivový obeh.
Počas čerpania paliva neot-
vírajte ľavé bočné posuvné
dvere, protože by sa mohli
poškodiť dvierka hrdla pali-
vovej nádrže.
081-092 SCUDO LUM SK_081-092 ScudoG9 SK 26/10/12 10.53 Pagina 91
Page 96 of 223
92
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE

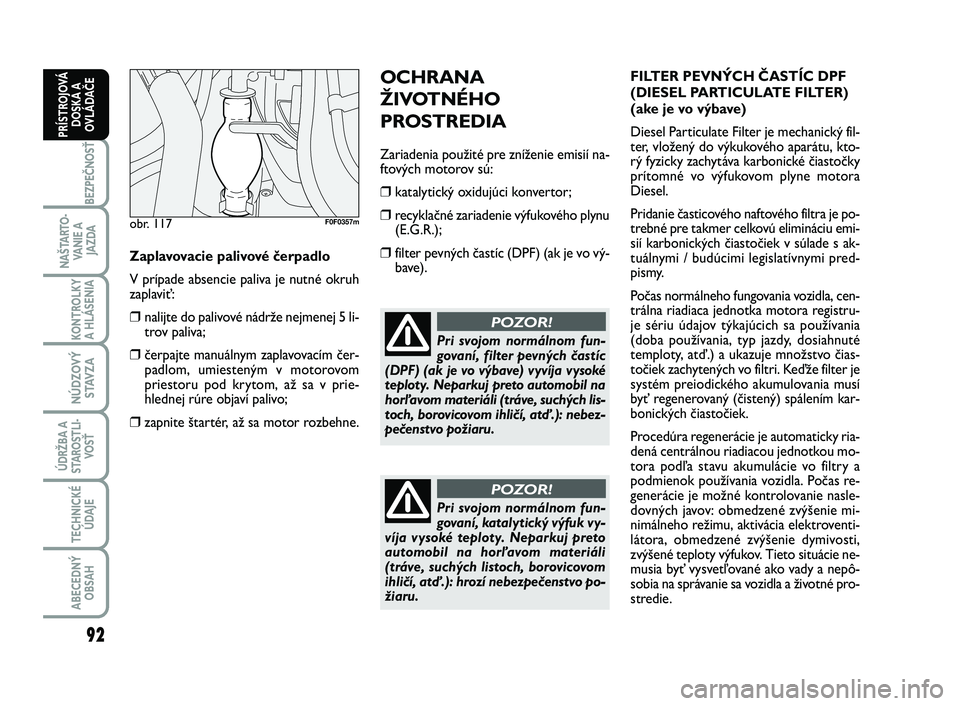

OCHRANA
ŽIVOTNÉHO
PROSTREDIA
Zariadenia použité pre zníženie emisií na-
ftových motorov sú:
❒katalytický oxidujúci konvertor;
❒recyklačné zariadenie výfukového plynu
(E.G.R.);
❒filter pevných častíc (DPF) (ak je vo vý-
bave).FILTER PEVNÝCH ČASTÍC DPF
(DIESEL PARTICULATE FILTER)
(ake je vo výbave)
Diesel Particulate Filter je mechanický fil-
ter, vložený do výkukového aparátu, kto-
rý fyzicky zachytáva karbonické čiastočky
prítomné vo výfukovom plyne motora
Diesel.
Pridanie časticového naftového filtra je po-
trebné pre takmer celkovú elimináciu emi-
sií karbonických čiastočiek v súlade s ak-
tuálnymi / budúcimi legislatívnymi pred-
pismy.
Počas normálneho fungovania vozidla, cen-
trálna riadiaca jednotka motora registru-
je sériu údajov týkajúcich sa používania
(doba používania, typ jazdy, dosiahnuté
temploty, atď.) a ukazuje množstvo čias-
točiek zachytených vo filtri. Keďže filter je
systém preiodického akumulovania musí
byť regenerovaný (čistený) spálením kar-
bonických čiastočiek.
Procedúra regenerácie je automaticky ria-
dená centrálnou riadiacou jednotkou mo-
tora podľa stavu akumulácie vo filtry a
podmienok používania vozidla. Počas re-
generácie je možné kontrolovanie nasle-
dovných javov: obmedzené zvýšenie mi-
nimálneho režimu, aktivácia elektroventi-
látora, obmedzené zvýšenie dymivosti,
zvýšené teploty výfukov. Tieto situácie ne-
musia byť vysvetľované ako vady a nepô-
sobia na správanie sa vozidla a životné pro-
stredie.
Pri svojom normálnom fun-
govaní, filter pevných častíc
(DPF) (ak je vo výbave) vyvíja vysoké
teploty. Neparkuj preto automobil na
horľavom materiáli (tráve, suchých lis-
toch, borovicovom ihličí, atď.): nebez-
pečenstvo požiaru.
POZOR!
Pri svojom normálnom fun-
govaní, katalytický výfuk vy-
víja vysoké teploty. Neparkuj preto
automobil na horľavom materiáli
(tráve, suchých listoch, borovicovom
ihličí, atď.): hrozí nebezpečenstvo po-
žiaru.
POZOR!
obr. 117F0F0357m
Zaplavovacie palivové čerpadlo
V prípade absencie paliva je nutné okruh
zaplaviť:
❒nalijte do palivové nádrže nejmenej 5 li-
trov paliva;
❒čerpajte manuálnym zaplavovacím čer-
padlom, umiesteným v motorovom
priestoru pod krytom, až sa v prie-
hlednej rúre objaví palivo;
❒zapnite štartér, až sa motor rozbehne.
081-092 SCUDO LUM SK_081-092 ScudoG9 SK 26/10/12 10.53 Pagina 92
Page 97 of 223
93
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ

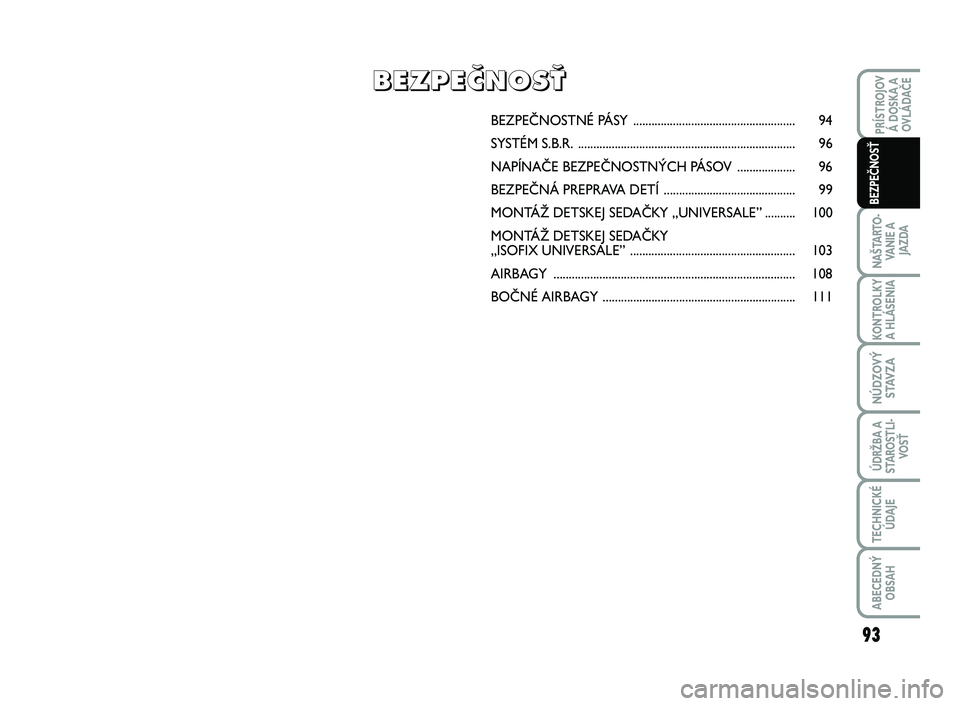

BEZPEČNOSTNÉ PÁSY ..................................................... 94
SYSTÉM S.B.R. ....................................................................... 96
NAPÍNAČE BEZPEČNOSTNÝCH PÁSOV ................... 96
BEZPEČNÁ PREPRAVA DETÍ ........................................... 99
MONTÁŽ DETSKEJ SEDAČKY „UNIVERSALE” ..........100
MONTÁŽ DETSKEJ SEDAČKY
„ISOFIX UNIVERSALE” ...................................................... 103
AIRBAGY ............................................................................... 108
BOČNÉ AIRBAGY ...............................................................111
B B
E E
Z Z
P P
E E
â â
N N
O O
S S
Ë Ë
093-114 SCUDO LUM SK 26/10/12 14.46 Pagina 93
Page 98 of 223
94
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ

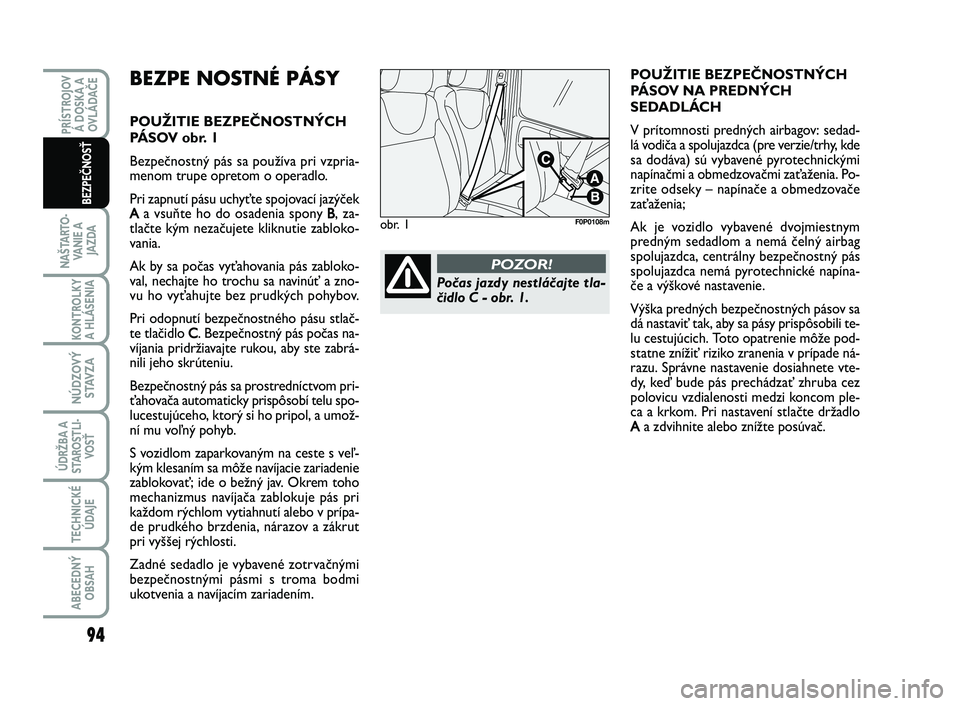

BEZPE NOSTNÉ PÁSY
POUŽITIE BEZPEČNOSTNÝCH
PÁSOV obr. 1
Bezpečnostný pás sa používa pri vzpria-
menom trupe opretom o operadlo.
Pri zapnutí pásu uchyťte spojovací jazýček
Aa vsuňte ho do osadenia spony B, za-
tlačte kým nezačujete kliknutie zabloko-
vania.
Ak by sa počas vyťahovania pás zabloko-
val, nechajte ho trochu sa navinúť a zno-
vu ho vyťahujte bez prudkých pohybov.
Pri odopnutí bezpečnostného pásu stlač-
te tlačidlo C. Bezpečnostný pás počas na-
víjania pridržiavajte rukou, aby ste zabrá-
nili jeho skrúteniu.
Bezpečnostný pás sa prostredníctvom pri-
ťahovača automaticky prispôsobí telu spo-
lucestujúceho, ktorý si ho pripol, a umož-
ní mu voľný pohyb.
S vozidlom zaparkovaným na ceste s veľ-
kým klesaním sa môže navíjacie zariadenie
zablokovať; ide o bežný jav. Okrem toho
mechanizmus navíjača zablokuje pás pri
každom rýchlom vytiahnutí alebo v prípa-
de prudkého brzdenia, nárazov a zákrut
pri vyššej rýchlosti.
Zadné sedadlo je vybavené zotrvačnými
bezpečnostnými pásmi s troma bodmi
ukotvenia a navíjacím zariadením.
obr. 1F0P0108m
Počas jazdy nestláčajte tla-
čidlo C - obr. 1.
POZOR!
POUŽITIE BEZPEČNOSTNÝCH
PÁSOV NA PREDNÝCH
SEDADLÁCH
V prítomnosti predných airbagov: sedad-
lá vodiča a spolujazdca (pre verzie/trhy, kde
sa dodáva) sú vybavené pyrotechnickými
napínačmi a obmedzovačmi zaťaženia. Po-
zrite odseky – napínače a obmedzovače
zaťaženia;
Ak je vozidlo vybavené dvojmiestnym
predným sedadlom a nemá čelný airbag
spolujazdca, centrálny bezpečnostný pás
spolujazdca nemá pyrotechnické napína-
če a výškové nastavenie.
Výška predných bezpečnostných pásov sa
dá nastaviť tak, aby sa pásy prispôsobili te-
lu cestujúcich. Toto opatrenie môže pod-
statne znížiť riziko zranenia v prípade ná-
razu. Správne nastavenie dosiahnete vte-
dy, keď bude pás prechádzať zhruba cez
polovicu vzdialenosti medzi koncom ple-
ca a krkom. Pri nastavení stlačte držadlo
Aa zdvihnite alebo znížte posúvač.
093-114 SCUDO LUM SK 26/10/12 14.46 Pagina 94
Page 99 of 223
95
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ

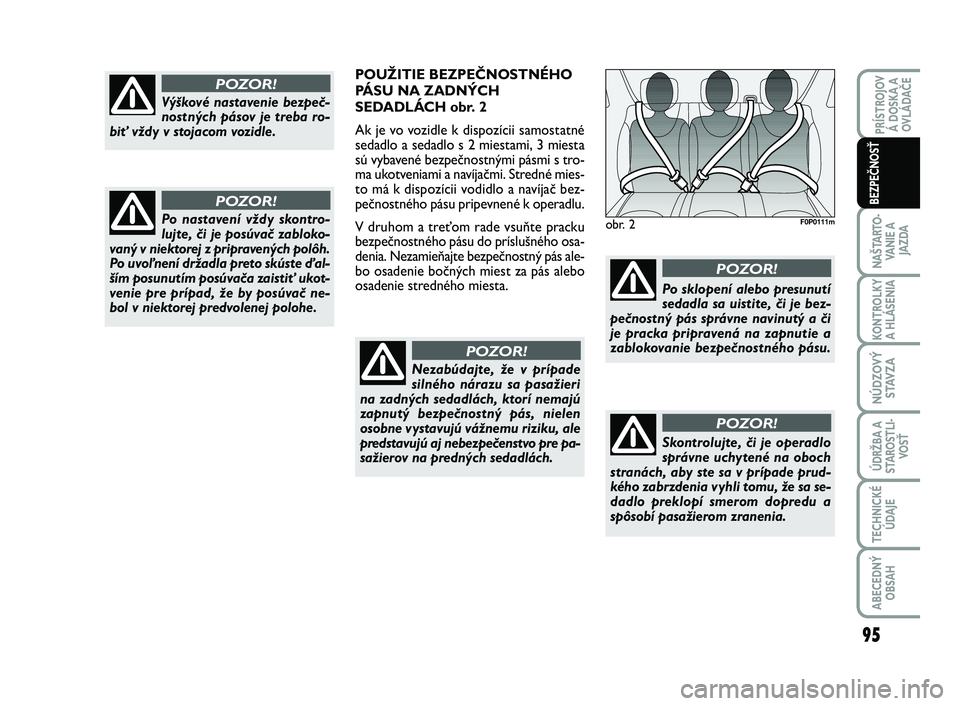

obr. 2F0P0111m
Výškové nastavenie bezpeč-
nostných pásov je treba ro-
biť vždy v stojacom vozidle.
POZOR!
Po nastavení vždy skontro-
lujte, či je posúvač zabloko-
vaný v niektorej z pripravených polôh.
Po uvoľnení držadla preto skúste ďal-
ším posunutím posúvača zaistiť ukot-
venie pre prípad, že by posúvač ne-
bol v niektorej predvolenej polohe.
POZOR!
Nezabúdajte, že v prípade
silného nárazu sa pasažieri
na zadných sedadlách, ktorí nemajú
zapnutý bezpečnostný pás, nielen
osobne vystavujú vážnemu riziku, ale
predstavujú aj nebezpečenstvo pre pa-
sažierov na predných sedadlách.
POZOR!
POUŽITIE BEZPEČNOSTNÉHO
PÁSU NA ZADNÝCH
SEDADLÁCH obr. 2
Ak je vo vozidle k dispozícii samostatné
sedadlo a sedadlo s 2 miestami, 3 miesta
sú vybavené bezpečnostnými pásmi s tro-
ma ukotveniami a navíjačmi. Stredné mies-
to má k dispozícii vodidlo a navíjač bez-
pečnostného pásu pripevnené k operadlu.
V druhom a treťom rade vsuňte pracku
bezpečnostného pásu do príslušného osa-
denia. Nezamieňajte bezpečnostný pás ale-
bo osadenie bočných miest za pás alebo
osadenie stredného miesta.
Po sklopení alebo presunutí
sedadla sa uistite, či je bez-
pečnostný pás správne navinutý a či
je pracka pripravená na zapnutie a
zablokovanie bezpečnostného pásu.
POZOR!
Skontrolujte, či je operadlo
správne uchytené na oboch
stranách, aby ste sa v prípade prud-
kého zabrzdenia vyhli tomu, že sa se-
dadlo preklopí smerom dopredu a
spôsobí pasažierom zranenia.
POZOR!
093-114 SCUDO LUM SK 26/10/12 14.46 Pagina 95
Page 100 of 223
96
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ

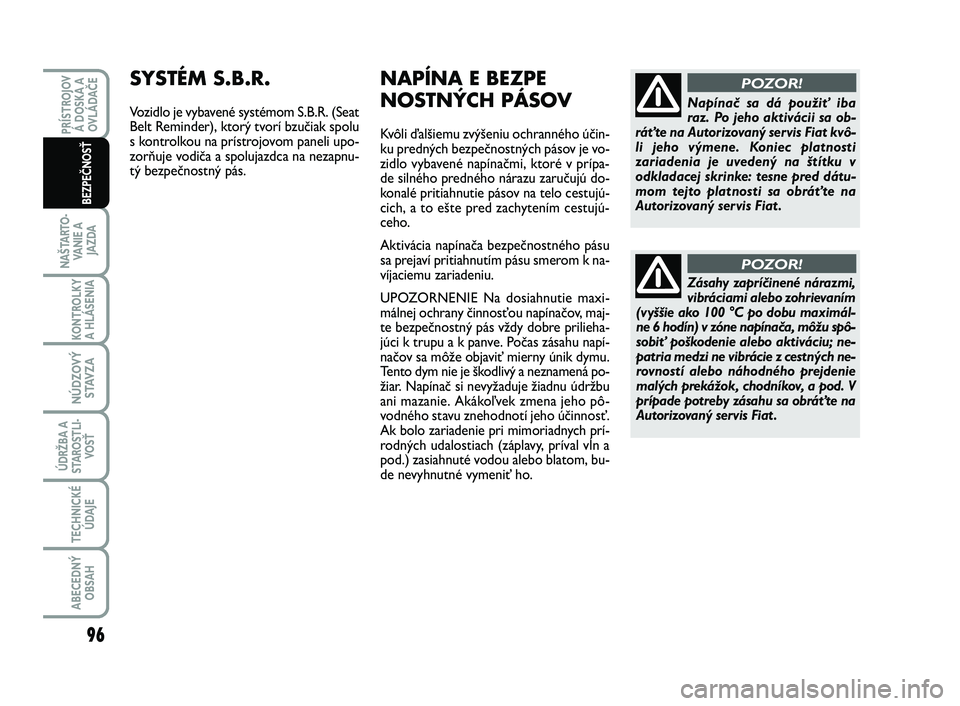

Zásahy zapríčinené nárazmi,
vibráciami alebo zohrievaním
(vyššie ako 100 °C po dobu maximál-
ne 6 hodín) v zóne napínača, môžu spô-
sobiť poškodenie alebo aktiváciu; ne-
patria medzi ne vibrácie z cestných ne-
rovností alebo náhodného prejdenie
malých prekážok, chodníkov, a pod. V
prípade potreby zásahu sa obráťte na
Autorizovaný servis Fiat .
POZOR!
NAPÍNA E BEZPE
NOSTNÝCH PÁSOV
Kvôli ďalšiemu zvýšeniu ochranného účin-
ku predných bezpečnostných pásov je vo-
zidlo vybavené napínačmi, ktoré v prípa-
de silného predného nárazu zaručujú do-
konalé pritiahnutie pásov na telo cestujú-
cich, a to ešte pred zachytením cestujú-
ceho.
Aktivácia napínača bezpečnostného pásu
sa prejaví pritiahnutím pásu smerom k na-
víjaciemu zariadeniu.
UPOZORNENIE Na dosiahnutie maxi-
málnej ochrany činnosťou napínačov, maj-
te bezpečnostný pás vždy dobre prilieha-
júci k trupu a k panve. Počas zásahu napí-
načov sa môže objaviť mierny únik dymu.
Tento dym nie je škodlivý a neznamená po-
žiar. Napínač si nevyžaduje žiadnu údržbu
ani mazanie. Akákoľvek zmena jeho pô-
vodného stavu znehodnotí jeho účinnosť.
Ak bolo zariadenie pri mimoriadnych prí-
rodných udalostiach (záplavy, príval vĺn a
pod.) zasiahnuté vodou alebo blatom, bu-
de nevyhnutné vymeniť ho.
Napínač sa dá použiť iba
raz. Po jeho aktivácii sa ob-
ráťte na Autorizovaný servis Fiat kvô-
li jeho výmene. Koniec platnosti
zariadenia je uvedený na štítku v
odkladacej skrinke: tesne pred dátu-
mom tejto platnosti sa obráťte na
Autorizovaný servis Fiat .
POZOR!SYSTÉM S.B.R.
Vozidlo je vybavené systémom S.B.R. (Seat
Belt Reminder), ktorý tvorí bzučiak spolu
s kontrolkou na prístrojovom paneli upo-
zorňuje vodiča a spolujazdca na nezapnu-
tý bezpečnostný pás.
093-114 SCUDO LUM SK 26/10/12 14.46 Pagina 96
