EQUIPEMENTS
INTERIEURSBOITE A GANTS
fig. 74-75
Pour ouvrir la boîte à gants, agir sur la poi-
gnée d’ouverture A-fig. 74.
Sur le volet sont présentes les empreintes
prévues pour appuyer, le véhicule à l’ar-
rêt, un verre et une boîte-boisson et une
empreinte pour bloquer un stylo.
La boîte à gants est dotée de serrure. Pour
utiliser la serrure, employer la clé de
contact.
RAYONS/COMPARTIMENTS
PORTE-OBJETS
Montées au-dessus des ailettes pare-soleil,
les rayons ont été réalisés pour offrir le
maximum de rapidité de dépôt d’objets lé-
gers (ex. documents, atlas routier, etc..).
Les tablettes latérales, selon le type d’équi-
pement, peut avoir une porte A-fig. 76/a.
ATTENTION Le rayon a été conçu
pour soutenir des charges jusqu’à 3 kg
pour chaque côté, par conséquent ne pas
placer d’objets dépassant ce poids et ne
pas se crisper au rayon même.
Pour se soutenir, utiliser les poignées la-
térales prévues à cet effet.Le compartiment central peut être équi-
pé d’une “galerie interne” permettant de
transporter des objets longs et légers
(couvre-fils électriques, tuyaux en plas-
tique, etc.): s’adresser au Réseau Après-
vente.ESPACE RANGEMENT BILLETS
Disponible selon l’équipement du véhicule.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 67

68SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

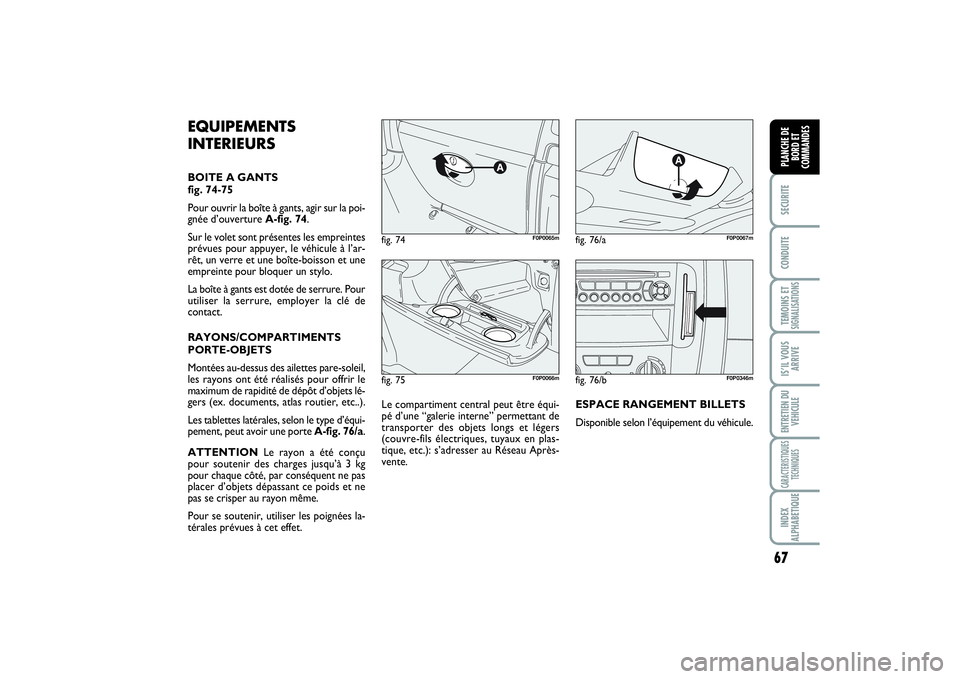

COMPARTIMENTS PORTES
AVANT
Obtenus dans le revêtement des portes
avant, sont présents deux compartiments
porte-objets / porte-documents fig. 79.
COMPARTIMENT PORTE-OBJET
SUR LA PLANCHE
Sur la planche, en face du siège côté pas-
sager, se trouve un compartiment porte-
objets A-fig. 80.
PORTE-BOISSONS
Aux deux extrémités de la planche, sont
obtenues deux empreintes porte-boissons
A-fig. 81escamotables. Pour les utiliser,
appuyer sur les volets comme indiqué
dans la figure.
fig. 77
F0P0068m
fig. 78
F0P0069m
fig. 80
F0P0072m
fig. 79
F0P0070m

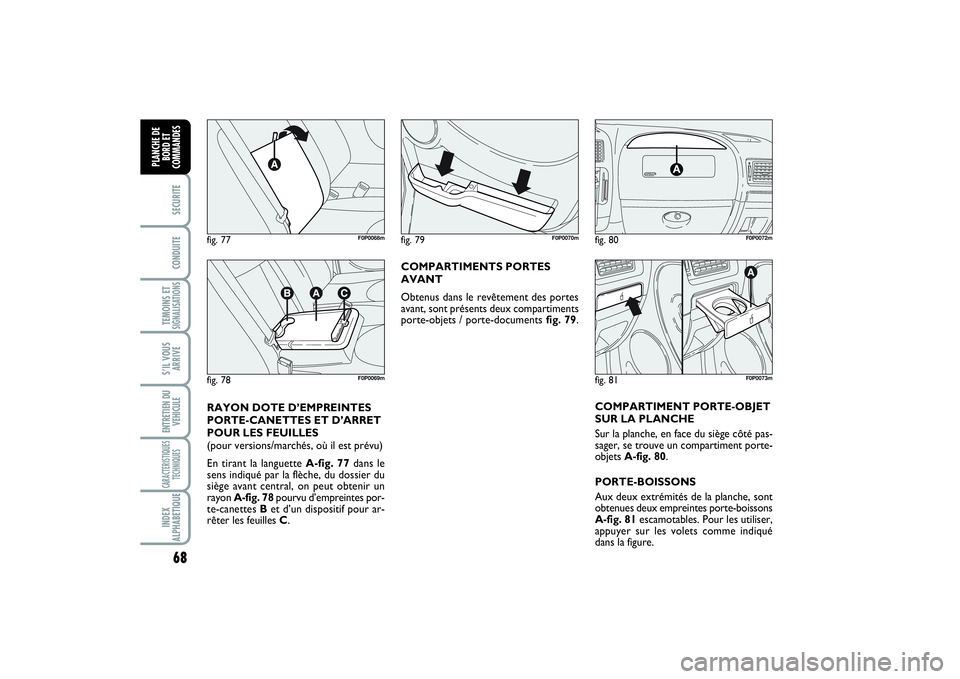

RAYON DOTE D’EMPREINTES
PORTE-CANETTES ET D’ARRET
POUR LES FEUILLES
(pour versions/marchés, où il est prévu)
En tirant la languette A-fig. 77dans le
sens indiqué par la flèche, du dossier du
siège avant central, on peut obtenir un
rayon A-fig. 78pourvu d’empreintes por-
te-canettes Bet d’un dispositif pour ar-
rêter les feuilles C.
fig. 81
F0P0073m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 68

69
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
CENDRIER
Ouvrir le petit volet A-fig. 85en le tirant
en arrière. Il est constitué d’un boîtier en
plastique extractible.
Pour l’extraction: appuyer sur le crochet
de fixation B-fig. 86et l’accompagner vers
le bas.
Pour le repositionnement: appuyer la par-
tie inférieure et accompagner le cendrier
vers le haut en introduisant de nouveau le
crochet de fixation.fig. 85
F0P0077m
fig. 86
F0P0078m
fig. 84
F0P0076m
L’allume-cigares atteint des
températures élevées. Mani-
puler avec précaution et éviter son
utilisation de la part des enfants: dan-
ger d’incendie et/ou de brûlures.
ATTENTION
ALLUME-CIGARES
Pour enclencher l’allume-cigares, appuyer
sur le bouton B-fig. 84la clé de contact
sur M.
Après environ 15 secondes, le bouton re-
vient automatiquement sur la position ini-
tiale et l’allume-cigares est prêt à l’emploi.
ATTENTION Vérifier toujours le dé-
branchement de l’allume-cigares.
fig. 82
F0P0074m
fig. 83
F0P0075m
POCHES SUR LE DOSSIER
(pour versions/marchés, où il est prévu)
Sur les dossiers des sièges peuvent se
trouver des poches fig. 82à utiliser pour
le dépôt d’objets légers (par exemple: do-
cuments, carte routière, etc.).
PORTE-VERRES
(pour versions/marchés, où il est prévu)
En renversant le dossier du siège central
dans la deuxième rangée on peut accéder
à deux empreintes porte-verres fig. 83.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 69

70SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
ATTENTION Ne pas utiliser le cendrier
comme corbeille à papier: il pourrait s’en-
flammer au contact des bouts de ciga-
rettes.

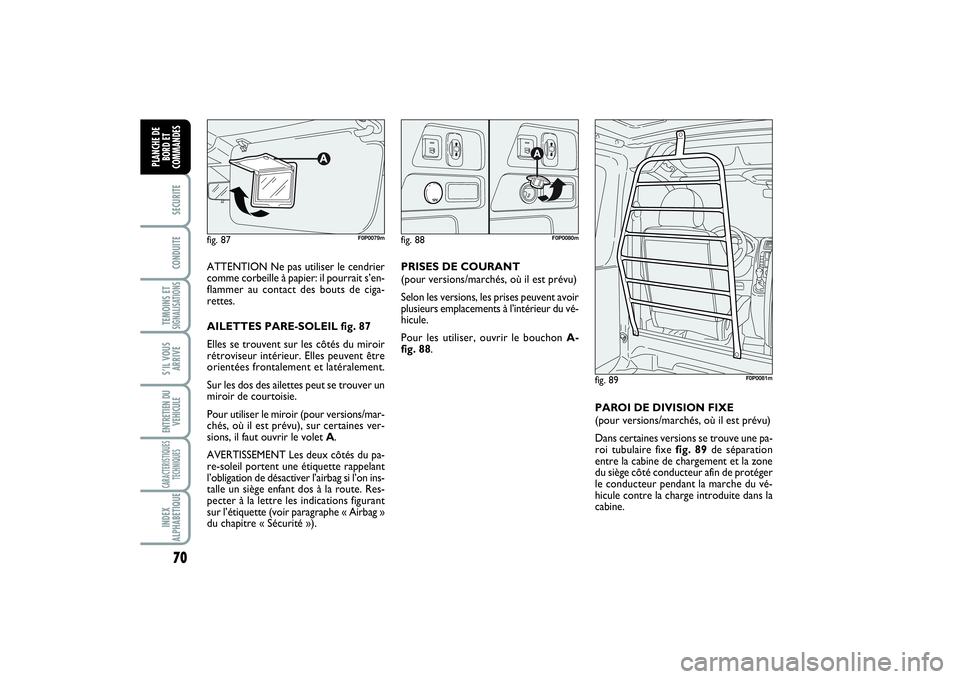

AILETTES PARE-SOLEIL fig. 87
Elles se trouvent sur les côtés du miroir
rétroviseur intérieur. Elles peuvent être
orientées frontalement et latéralement.
Sur les dos des ailettes peut se trouver un
miroir de courtoisie.
Pour utiliser le miroir (pour versions/mar-
chés, où il est prévu), sur certaines ver-
sions, il faut ouvrir le volet A.
AVERTISSEMENT Les deux côtés du pa-
re-soleil portent une étiquette rappelant
l’obligation de désactiver l’airbag si l’on ins-
talle un siège enfant dos à la route. Res-
pecter à la lettre les indications figurant
sur l’étiquette (voir paragraphe « Airbag »
du chapitre « Sécurité »).fig. 87
F0P0079m
fig. 88
F0P0080m
fig. 89
F0P0081m
PRISES DE COURANT
(pour versions/marchés, où il est prévu)
Selon les versions, les prises peuvent avoir
plusieurs emplacements à l’intérieur du vé-
hicule.
Pour les utiliser, ouvrir le bouchon A-
fig. 88.
PAROI DE DIVISION FIXE
(pour versions/marchés, où il est prévu)
Dans certaines versions se trouve une pa-
roi tubulaire fixe fig. 89de séparation
entre la cabine de chargement et la zone
du siège côté conducteur afin de protéger
le conducteur pendant la marche du vé-
hicule contre la charge introduite dans la
cabine.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 70

71
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

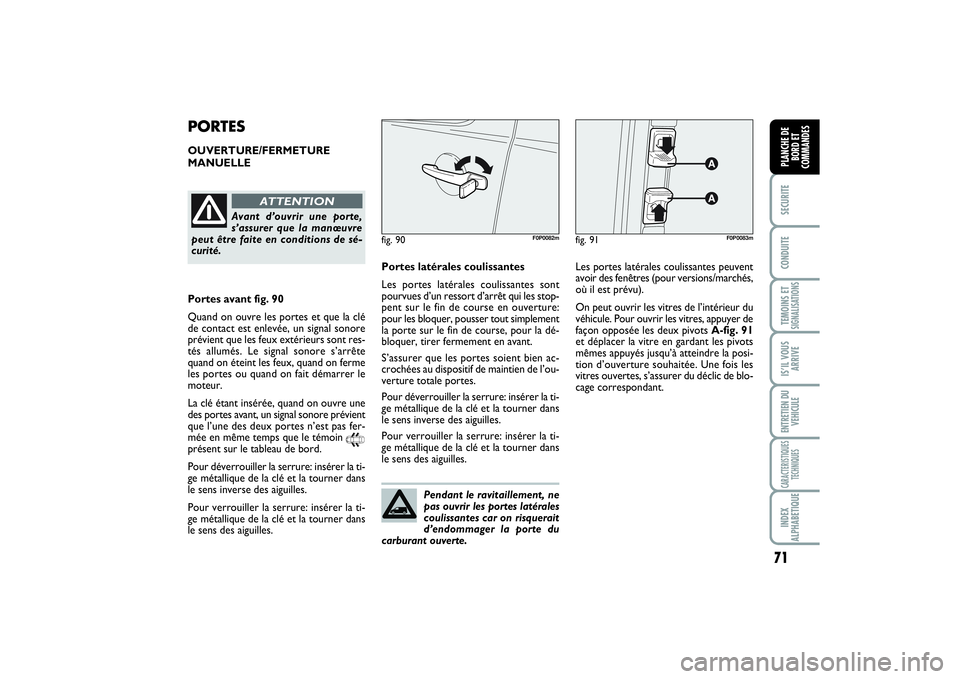

PORTESOUVERTURE/FERMETURE
MANUELLE
fig. 91
F0P0083m
fig. 90
F0P0082m
Avant d’ouvrir une porte,
s’assurer que la manœuvre
peut être faite en conditions de sé-
curité.
ATTENTION
Portes avant fig. 90
Quand on ouvre les portes et que la clé
de contact est enlevée, un signal sonore
prévient que les feux extérieurs sont res-
tés allumés. Le signal sonore s’arrête
quand on éteint les feux, quand on ferme
les portes ou quand on fait démarrer le
moteur.
La clé étant insérée, quand on ouvre une
des portes avant, un signal sonore prévient
que l’une des deux portes n’est pas fer-
mée en même temps que le témoin
9
présent sur le tableau de bord.
Pour déverrouiller la serrure: insérer la ti-
ge métallique de la clé et la tourner dans
le sens inverse des aiguilles.
Pour verrouiller la serrure: insérer la ti-
ge métallique de la clé et la tourner dans
le sens des aiguilles.Portes latérales coulissantes
Les portes latérales coulissantes sont
pourvues d’un ressort d’arrêt qui les stop-
pent sur le fin de course en ouverture:
pour les bloquer, pousser tout simplement
la porte sur le fin de course, pour la dé-
bloquer, tirer fermement en avant.
S’assurer que les portes soient bien ac-
crochées au dispositif de maintien de l’ou-
verture totale portes.
Pour déverrouiller la serrure: insérer la ti-
ge métallique de la clé et la tourner dans
le sens inverse des aiguilles.
Pour verrouiller la serrure: insérer la ti-
ge métallique de la clé et la tourner dans
le sens des aiguilles.Les portes latérales coulissantes peuvent
avoir des fenêtres (pour versions/marchés,
où il est prévu).
On peut ouvrir les vitres de l’intérieur du
véhicule. Pour ouvrir les vitres, appuyer de
façon opposée les deux pivots A-fig. 91
et déplacer la vitre en gardant les pivots
mêmes appuyés jusqu’à atteindre la posi-
tion d’ouverture souhaitée. Une fois les
vitres ouvertes, s’assurer du déclic de blo-
cage correspondant.
Pendant le ravitaillement, ne
pas ouvrir les portes latérales
coulissantes car on risquerait
d’endommager la porte du
carburant ouverte.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 71

72SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

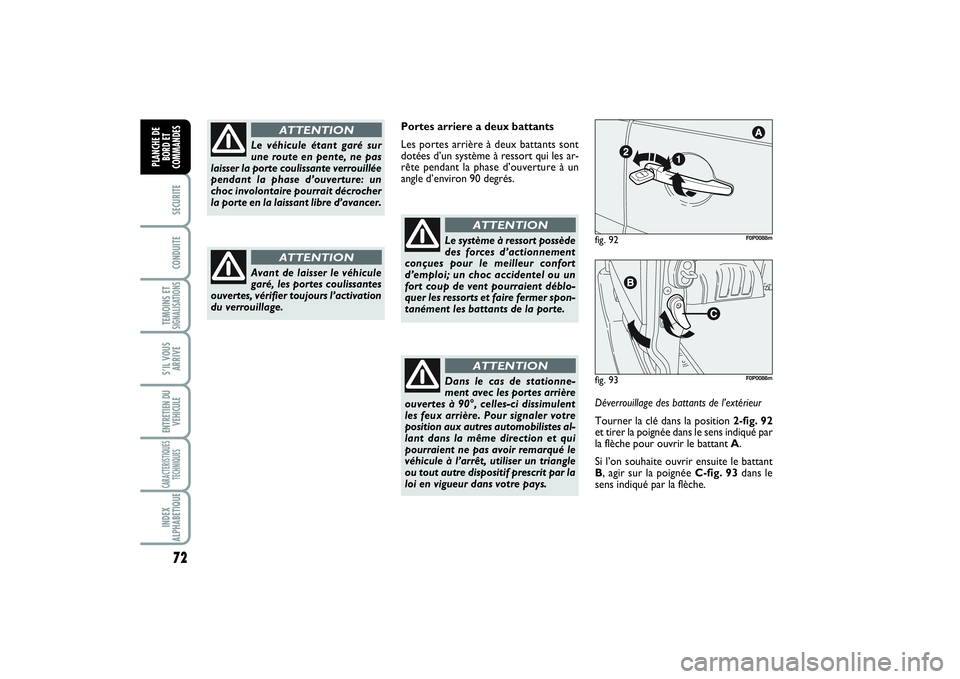

Portes arriere a deux battants
Les portes arrière à deux battants sont
dotées d’un système à ressort qui les ar-
rête pendant la phase d’ouverture à un
angle d’environ 90 degrés.
Le système à ressort possède
des forces d’actionnement
conçues pour le meilleur confort
d’emploi; un choc accidentel ou un
fort coup de vent pourraient déblo-
quer les ressorts et faire fermer spon-
tanément les battants de la porte.
ATTENTION
Déverrouillage des battants de l’extérieur
Tourner la clé dans la position 2-fig. 92
et tirer la poignée dans le sens indiqué par
la flèche pour ouvrir le battant A.
Si l’on souhaite ouvrir ensuite le battant
B, agir sur la poignée C-fig. 93dans le
sens indiqué par la flèche.
Le véhicule étant garé sur
une route en pente, ne pas
laisser la porte coulissante verrouillée
pendant la phase d’ouverture: un
choc involontaire pourrait décrocher
la porte en la laissant libre d’avancer.
ATTENTION
Avant de laisser le véhicule
garé, les portes coulissantes
ouvertes, vérifier toujours l’activation
du verrouillage.
ATTENTION
fig. 93
F0P0086m
fig. 92
F0P0088m
Dans le cas de stationne-
ment avec les portes arrière
ouvertes à 90°, celles-ci dissimulent
les feux arrière. Pour signaler votre
position aux autres automobilistes al-
lant dans la même direction et qui
pourraient ne pas avoir remarqué le
véhicule à l’arrêt, utiliser un triangle
ou tout autre dispositif prescrit par la
loi en vigueur dans votre pays.
ATTENTION
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 72

73
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
On peut augmenter l’angle d’ouverture des
deux battants pour obtenir un plus grand
confort de chargement et déchargement.
Pour effectuer cette opération, il faut dé-
crocher les systèmes à ressort A-fig. 94
comme illustré; les battants s’ouvrent ain-
si d’environ 180 degrés.HAYON ARRIERE
(pour versions/marchés, où il est prévu)
Pour déverrouiller la serrure du hayon ar-
rière, agir sur la poignée électrique d’ou-
verture indiquée dans la fig. 97.
Ouverture d’urgence du hayon arrière
Pour ouvrir le hayon du coffre à bagages
de l’intérieur, en cas d’une anomalie du
système centralisé d’ouverture, procéder
comme suit:
❒
renverser les sièges arrière (voir para-
graphe “Sièges” dans ce chapitre mê-
me) pour accéder à la serrure inté-
rieure;
❒
introduire un tournevis dans le trou
prévu à cet effet obtenu sur la serrure
même et débloquer le mécanisme d’ou-
verture B-fig. 96.
En cas d’ouverture à 180 de-
grés les battants ne possè-
dent aucun système de verrouillage.
Ne pas utiliser cette ouverture
lorsque le véhicule est garé en pente
ou en présence de vent.
ATTENTION
Verrouillage des battants de l’extérieur
Après avoir fermé les deux battants, tour-

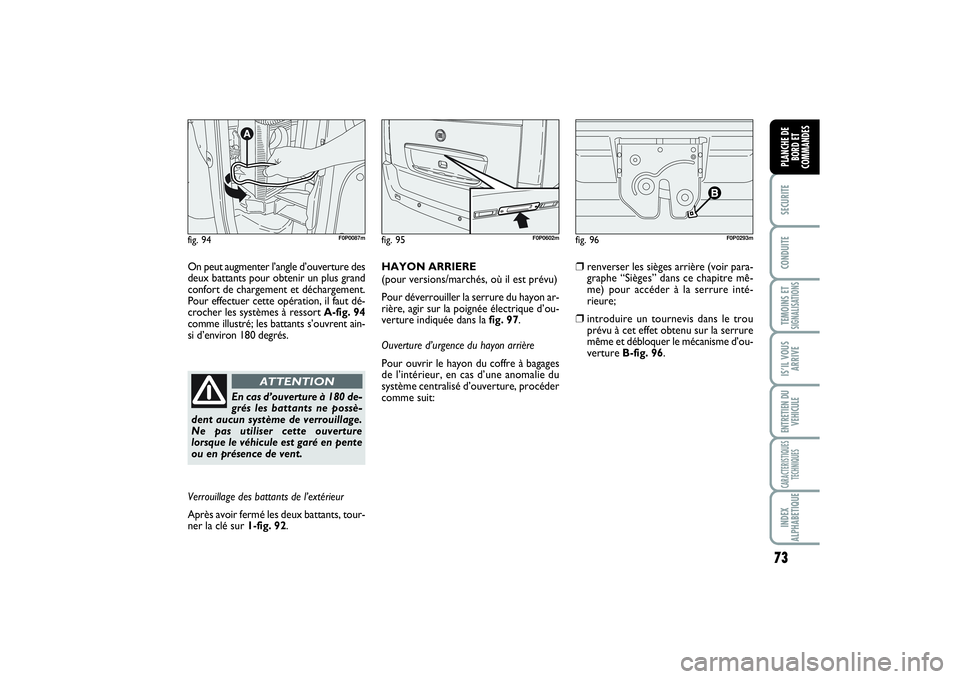

ner la clé sur 1-fig. 92.fig. 94
F0P0087m
fig. 95
F0P0602m
fig. 96
F0P0293m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 73

74SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

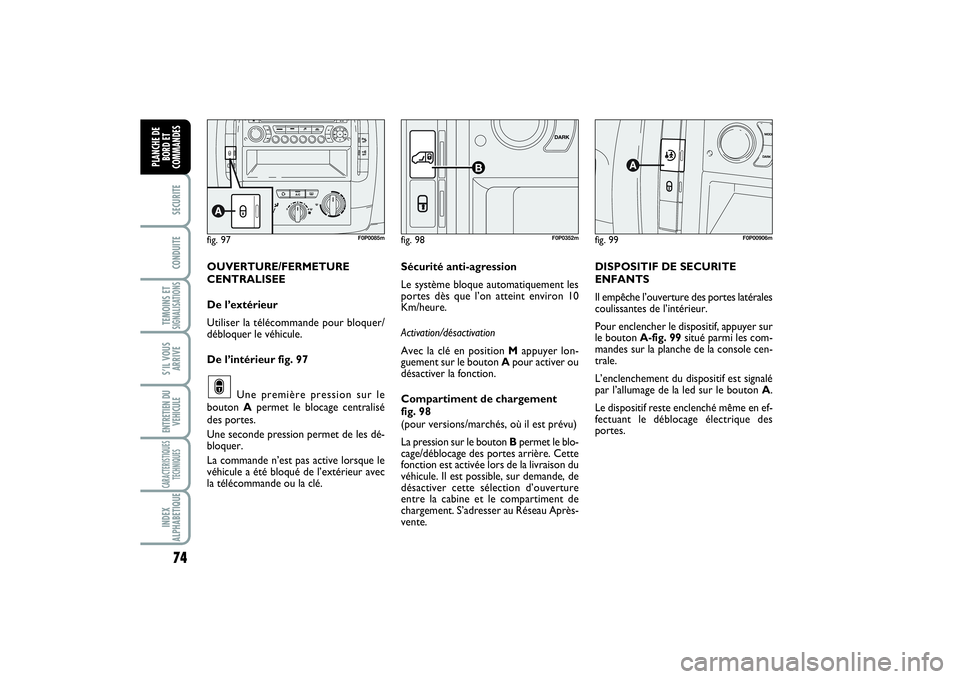

fig. 99
F0P00906m
fig. 97
F0P0085m
fig. 98
B
F0P0352m
OUVERTURE/FERMETURE
CENTRALISEE
De l’extérieur
Utiliser la télécommande pour bloquer/
débloquer le véhicule.
De l’intérieur fig. 97
Une première pression sur le
bouton Apermet le blocage centralisé
des portes.
Une seconde pression permet de les dé-
bloquer.
La commande n’est pas active lorsque le
véhicule a été bloqué de l’extérieur avec
la télécommande ou la clé.∫
Sécurité anti-agression
Le système bloque automatiquement les
portes dès que l’on atteint environ 10
Km/heure.
Activation/désactivation
Avec la clé en position Mappuyer lon-
guement sur le bouton A pour activer ou
désactiver la fonction.
Compartiment de chargement
fig. 98
(pour versions/marchés, où il est prévu)
La pression sur le bouton Bpermet le blo-
cage/déblocage des portes arrière. Cette
fonction est activée lors de la livraison du
véhicule. Il est possible, sur demande, de
désactiver cette sélection d’ouverture
entre la cabine et le compartiment de
chargement. S’adresser au Réseau Après-
vente.DISPOSITIF DE SECURITE
ENFANTS
Il empêche l’ouverture des portes latérales
coulissantes de l’intérieur.
Pour enclencher le dispositif, appuyer sur
le bouton A-fig. 99situé parmi les com-
mandes sur la planche de la console cen-
trale.
L’enclenchement du dispositif est signalé
par l’allumage de la led sur le bouton A.
Le dispositif reste enclenché même en ef-
fectuant le déblocage électrique des
portes.
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 74

75
SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
Utiliser toujours ce dispositif
lorsqu’on transporte des en-
fants.
ATTENTION
Après avoir actionné le dis-
positif sur les deux portes ar-
rière, en vérifier l’activation réelle en
agissant sur la poignée intérieure
d’ouverture portes.
ATTENTION
RIDEAU COUVRE-
BAGAGES COULISSANT (pour versions/marchés, où il est prévu)
Pour utiliser le rideau couvre-bagages, sai-
sir la poignée A-fig. 100et la dérouler de
son enrouleur Bjusqu’à la fixer aux cro-
chets de soutien prévus à cet effet.
S’il est nécessaire d’enlever l’enrouleur:
dégager les deux extrémités de leurs
sièges en appuyant sur l’interrupteur A-
fig. 101.

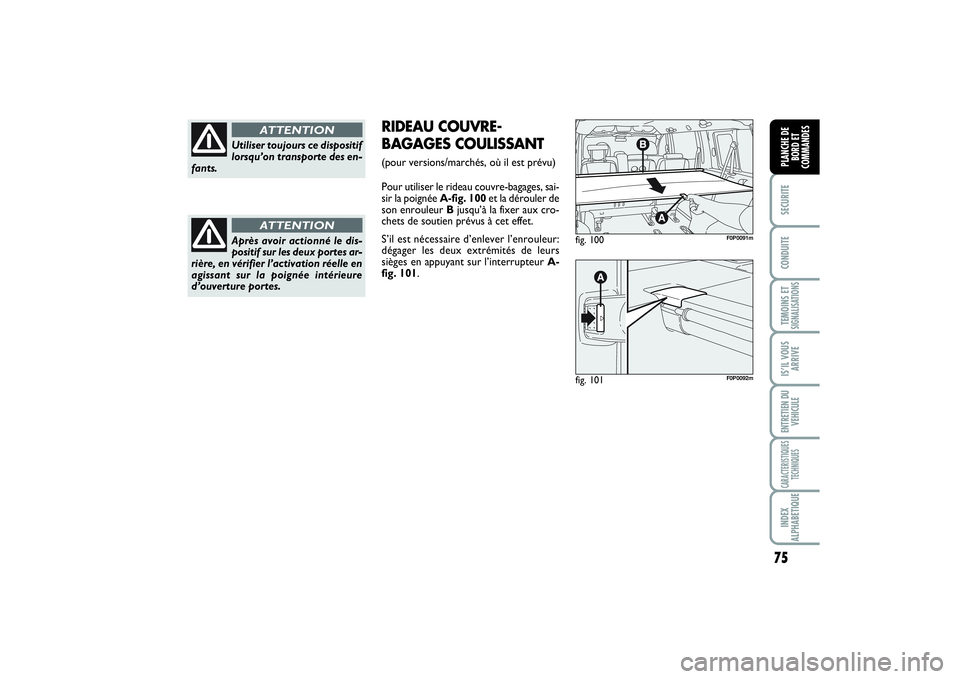

fig. 100
F0P0091m
fig. 101
F0P0092m
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 75

76SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
LEVE-GLACESSur l’accoudoir interne de la porte côté
conducteur sont placés deux interrup-
teurs qui commandent les lève-glaces,
lorsque la clé de contact est en position
M:
Aouverture/fermeture de la vitre avant
gauche;
Bouverture/fermeture de la vitre avant
droite;
Sur l’accoudoir interne de la porte avant
côté passager l’interrupteur A-fig. 102dé-
dié à la commande de la vitre correspon-
dante peut être présent.

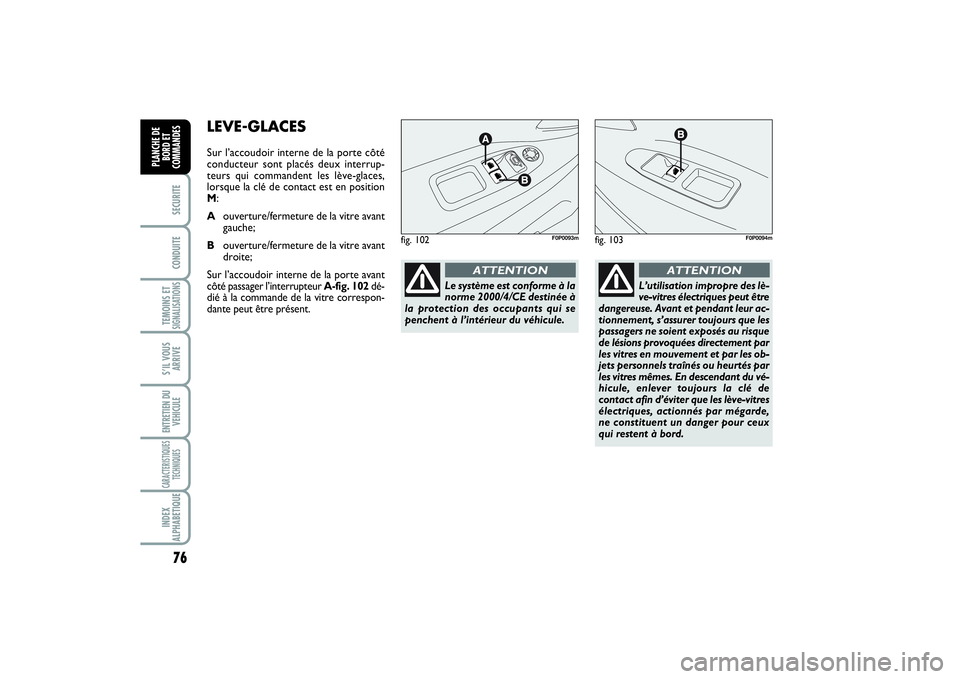

fig. 102
F0P0093m
fig. 103
F0P0094m
L’utilisation impropre des lè-
ve-vitres électriques peut être
dangereuse. Avant et pendant leur ac-
tionnement, s’assurer toujours que les
passagers ne soient exposés au risque
de lésions provoquées directement par
les vitres en mouvement et par les ob-
jets personnels traînés ou heurtés par
les vitres mêmes. En descendant du vé-
hicule, enlever toujours la clé de
contact afin d’éviter que les lève-vitres
électriques, actionnés par mégarde,
ne constituent un danger pour ceux
qui restent à bord.
ATTENTION
Le système est conforme à la
norme 2000/4/CE destinée à
la protection des occupants qui se
penchent à l’intérieur du véhicule.
ATTENTION
020-082 SCUDO LUM F 19/11/13 08.23 Pagina 76
