FIAT SCUDO 2016 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2016, Model line: SCUDO, Model: FIAT SCUDO 2016Pages: 227, velikost PDF: 4.71 MB
Page 71 of 227

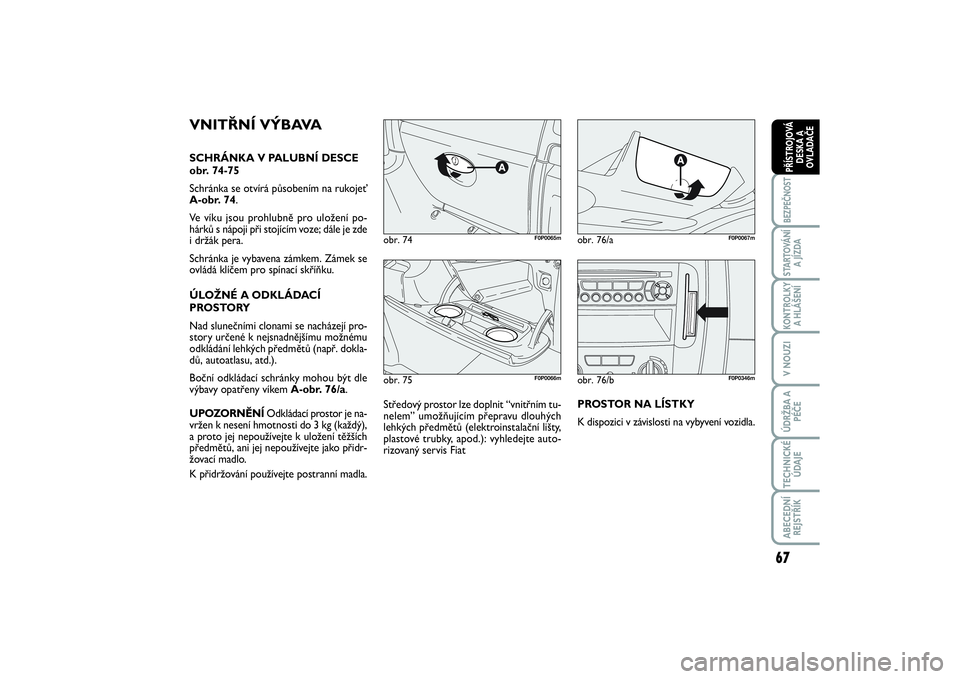

67
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 75
F0P0066m
obr. 74
F0P0065m
obr. 76/a
F0P0067m
VNITŘNÍ VÝBAVASCHRÁNKA V PALUBNÍ DESCE
obr. 74-75
Schránka se otvírá působením na rukojeť
A-obr. 74.
Ve víku jsou prohlubně pro uložení po-
hárků s nápoji při stojícím voze; dále je zde
i držák pera.
Schránka je vybavena zámkem. Zámek se
ovládá klíčem pro spínací skříňku.
ÚLOŽNÉ A ODKLÁDACÍ
PROSTORY
Nad slunečními clonami se nacházejí pro-
story určené k nejsnadnějšímu možnému
odkládání lehkých předmětů (např. dokla-
dů, autoatlasu, atd.).
Boční odkládací schránky mohou být dle
výbavy opatřeny víkem A-obr. 76/a.
UPOZORNĚNÍ Odkládací prostor je na-
vržen k nesení hmotnosti do 3 kg (každý),
a proto jej nepoužívejte k uložení těžších
předmětů, ani jej nepoužívejte jako přidr-
žovací madlo.
K přidržování používejte postranní madla.
obr. 76/b
F0P0346m
PROSTOR NA LÍSTKY
K dispozici v závislosti na vybyvení vozidla. Středový prostor lze doplnit “vnitřním tu-
nelem” umožňujícím přepravu dlouhých
lehkých předmětů (elektroinstalační lišty,
plastové trubky, apod.): vyhledejte auto-
rizovaný servis Fiat
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 67
Page 72 of 227

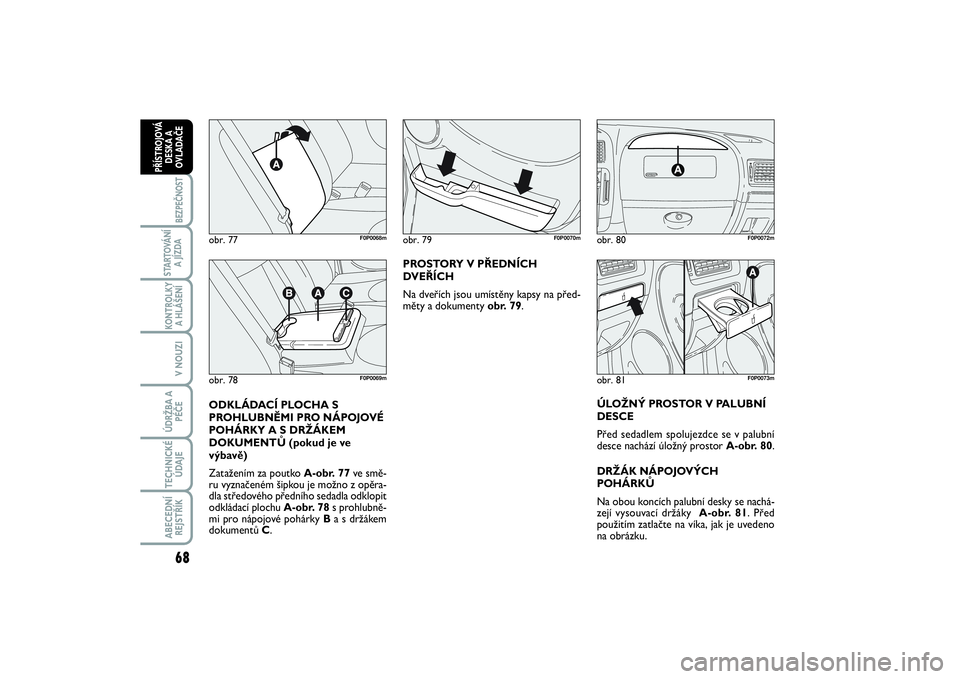

68BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
PROSTORY V PŘEDNÍCH
DVEŘÍCH
Na dveřích jsou umístěny kapsy na před-
měty a dokumenty obr. 79.
ÚLOŽNÝ PROSTOR V PALUBNÍ
DESCE
Před sedadlem spolujezdce se v palubní
desce nachází úložný prostor A-obr. 80.
DRŽÁK NÁPOJOVÝCH
POHÁRKŮ
Na obou koncích palubní desky se nachá-
zejí vysouvací držáky A-obr. 81. Před
použitím zatlačte na víka, jak je uvedeno
na obrázku.
obr. 77
F0P0068m
obr. 78
F0P0069m
obr. 80
F0P0072m
obr. 79
F0P0070m
ODKLÁDACÍ PLOCHA S
PROHLUBNĚMI PRO NÁPOJOVÉ
POHÁRKY A S DRŽÁKEM
DOKUMENTŮ (pokud je ve
výbavě)
Zatažením za poutko A-obr. 77ve smě-
ru vyznačeném šipkou je možno z opěra-
dla středového předního sedadla odklopit
odkládací plochu A-obr. 78s prohlubně-
mi pro nápojové pohárky Ba s držákem
dokumentů C.
obr. 81
F0P0073m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 68
Page 73 of 227

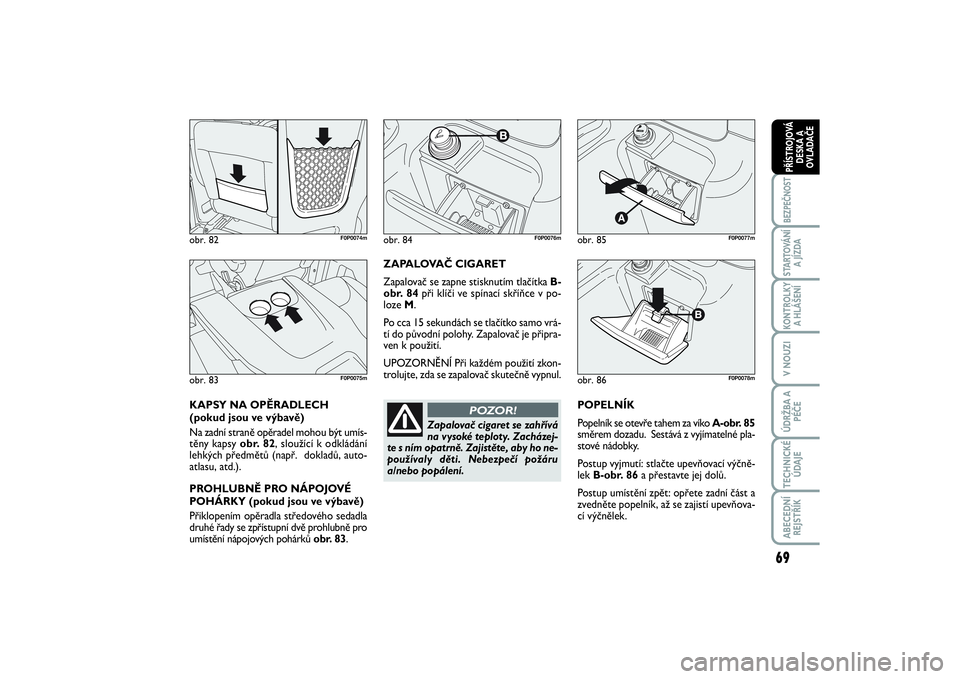

69
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
POPELNÍK
Popelník se otevře tahem za víko A-obr. 85
směrem dozadu. Sestává z vyjímatelné pla-
stové nádobky.
Postup vyjmutí: stlačte upevňovací výčně-
lek B-obr. 86a přestavte jej dolů.
Postup umístění zpět: opřete zadní část a
zvedněte popelník, až se zajistí upevňova-
cí výčnělek.obr. 85
F0P0077m
obr. 86
F0P0078m
obr. 84
F0P0076m
Zapalovač cigaret se zahřívá
na vysoké teploty. Zacházej-
te s ním opatrně. Zajistěte, aby ho ne-
používaly děti. Nebezpečí požáru
a/nebo popálení.
POZOR!
ZAPALOVAČ CIGARET
Zapalovač se zapne stisknutím tlačítka B-
obr. 84při klíči ve spínací skříňce v po-
loze M.
Po cca 15 sekundách se tlačítko samo vrá-
tí do původní polohy. Zapalovač je připra-
ven k použití.
UPOZORNĚNÍ Při každém použití zkon-
trolujte, zda se zapalovač skutečně vypnul.
obr. 82
F0P0074m
obr. 83
F0P0075m
KAPSY NA OPĚRADLECH
(pokud jsou ve výbavě)
Na zadní straně opěradel mohou být umís-
těny kapsy obr. 82, sloužící k odkládání
lehkých předmětů (např. dokladů, auto-
atlasu, atd.).
PROHLUBNĚ PRO NÁPOJOVÉ
POHÁRKY (pokud jsou ve výbavě)
Přiklopením opěradla středového sedadla
druhé řady se zpřístupní dvě prohlubně pro
umístění nápojových pohárků obr. 83.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 69
Page 74 of 227
70BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

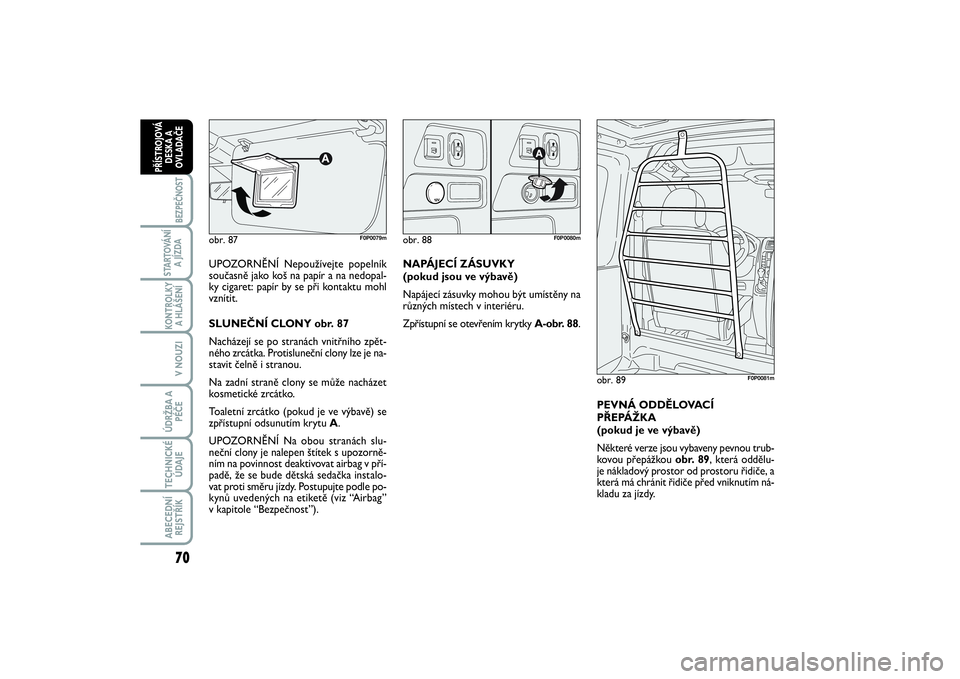

UPOZORNĚNÍ Nepoužívejte popelník
současně jako koš na papír a na nedopal-
ky cigaret: papír by se při kontaktu mohl
vznítit.
SLUNEČNÍ CLONY obr. 87
Nacházejí se po stranách vnitřního zpět-
ného zrcátka. Protisluneční clony lze je na-
stavit čelně i stranou.
Na zadní straně clony se může nacházet
kosmetické zrcátko.
Toaletní zrcátko (pokud je ve výbavě) se
zpřístupní odsunutím krytu A.
UPOZORNĚNÍ Na obou stranách slu-
neční clony je nalepen štítek s upozorně-
ním na povinnost deaktivovat airbag v pří-
padě, že se bude dětská sedačka instalo-
vat proti směru jízdy. Postupujte podle po-
kynů uvedených na etiketě (viz “Airbag”
v kapitole “Bezpečnost”).obr. 87
F0P0079m
obr. 88
F0P0080m
obr. 89
F0P0081m
NAPÁJECÍ ZÁSUVKY
(pokud jsou ve výbavě)
Napájecí zásuvky mohou být umístěny na
různých místech v interiéru.
Zpřístupní se otevřením krytky A-obr. 88.
PEVNÁ ODDĚLOVACÍ
PŘEPÁŽKA
(pokud je ve výbavě)
Některé verze jsou vybaveny pevnou trub-
kovou přepážkou obr. 89, která oddělu-
je nákladový prostor od prostoru řidiče, a
která má chránit řidiče před vniknutím ná-
kladu za jízdy.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 70
Page 75 of 227

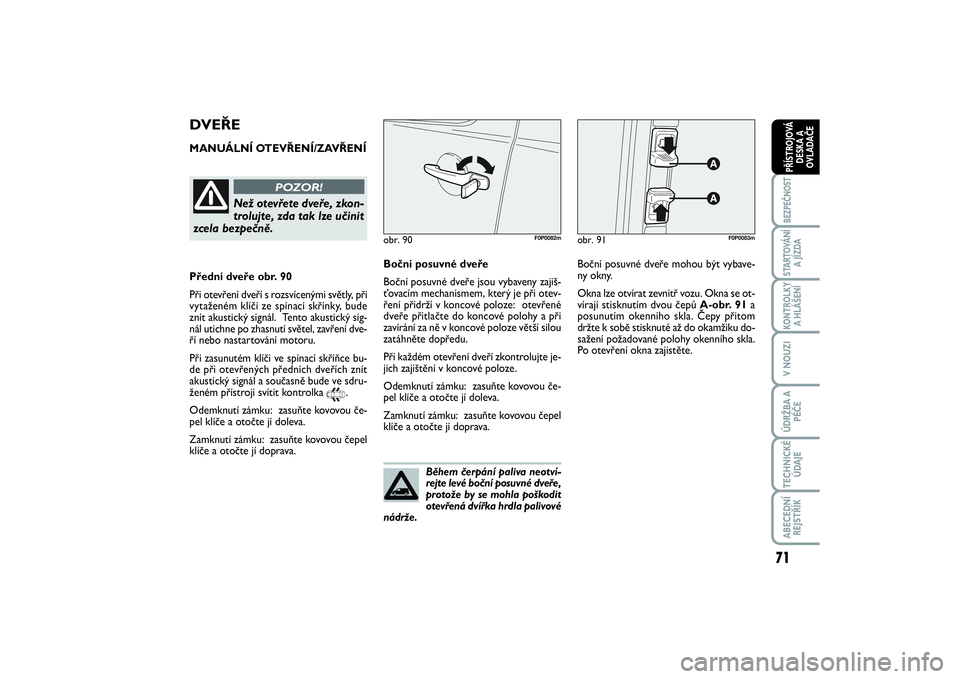

71
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Během čerpání paliva neotví-
rejte levé boční posuvné dveře,
protože by se mohla poškodit
otevřená dvířka hrdla palivové
nádrže.
DVEŘEMANUÁLNÍ OTEVŘENÍ/ZAVŘENÍ
obr. 91
F0P0083m
obr. 90
F0P0082m
Než otevřete dveře, zkon-
trolujte, zda tak lze učinit
zcela bezpečně.
POZOR!
Přední dveře obr. 90
Při otevření dveří s rozsvícenými světly, při
vytaženém klíči ze spínací skřínky, bude
znít akustický signál. Tento akustický sig-
nál utichne po zhasnutí světel, zavření dve-
ří nebo nastartování motoru.
Při zasunutém klíči ve spínací skříňce bu-
de při otevřených předních dveřích znít
akustický signál a současně bude ve sdru-
ženém přístroji svítit kontrolka
9
.
Odemknutí zámku: zasuňte kovovou če-
pel klíče a otočte jí doleva.
Zamknutí zámku: zasuňte kovovou čepel
klíče a otočte jí doprava.Boční posuvné dveře
Boční posuvné dveře jsou vybaveny zajiš-
ťovacím mechanismem, který je při otev-
ření přidrží v koncové poloze: otevřené
dveře přitlačte do koncové polohy a při
zavírání za ně v koncové poloze větší silou
zatáhněte dopředu.
Při každém otevření dveří zkontrolujte je-
jich zajištění v koncové poloze.
Odemknutí zámku: zasuňte kovovou če-
pel klíče a otočte jí doleva.
Zamknutí zámku: zasuňte kovovou čepel
klíče a otočte jí doprava.Boční posuvné dveře mohou být vybave-
ny okny.
Okna lze otvírat zevnitř vozu. Okna se ot-
vírají stisknutím dvou čepů A-obr. 91a
posunutím okenního skla. Čepy přitom
držte k sobě stisknuté až do okamžiku do-
sažení požadované polohy okenního skla.
Po otevření okna zajistěte.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 71
Page 76 of 227
72BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

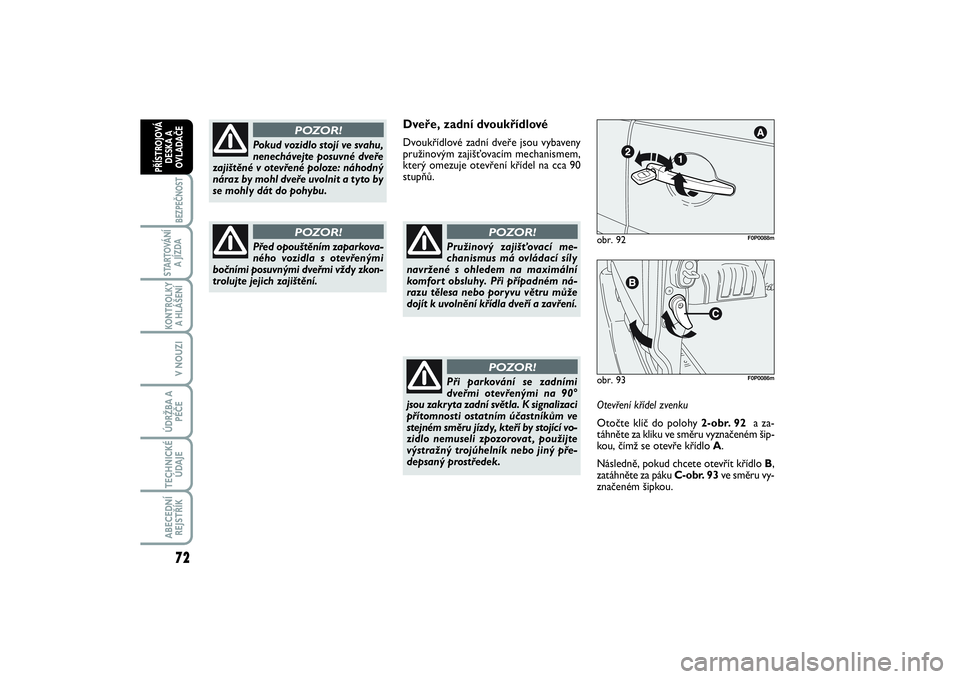

Dveře, zadní dvoukřídlovéDvoukřídlové zadní dveře jsou vybaveny
pružinovým zajišťovacím mechanismem,
který omezuje otevření křídel na cca 90
stupňů.
Pružinový zajišťovací me-
chanismus má ovládací síly
navržené s ohledem na maximální
komfort obsluhy. Při případném ná-
razu tělesa nebo poryvu větru může
dojít k uvolnění křídla dveří a zavření.
POZOR!
obr. 93
F0P0086m
obr. 92
F0P0088m
Otevření křídel zvenku
Otočte klíč do polohy 2-obr. 92 a za-
táhněte za kliku ve směru vyznačeném šip-
kou, čímž se otevře křídlo A.
Následně, pokud chcete otevřít křídlo B,
zatáhněte za páku C-obr. 93ve směru vy-
značeném šipkou. Při parkování se zadními
dveřmi otevřenými na 90°
jsou zakryta zadní světla. K signalizaci
přítomnosti ostatním účastníkům ve
stejném směru jízdy, kteří by stojící vo-
zidlo nemuseli zpozorovat , použijte
výstražný trojúhelník nebo jiný pře-
depsaný prostředek.
POZOR!
Pokud vozidlo stojí ve svahu,
nenechávejte posuvné dveře
zajištěné v otevřené poloze: náhodný
náraz by mohl dveře uvolnit a tyto by
se mohly dát do pohybu.
POZOR!
Před opouštěním zaparkova-
ného vozidla s otevřenými
bočními posuvnými dveřmi vždy zkon-
trolujte jejich zajištění.
POZOR!
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 72
Page 77 of 227

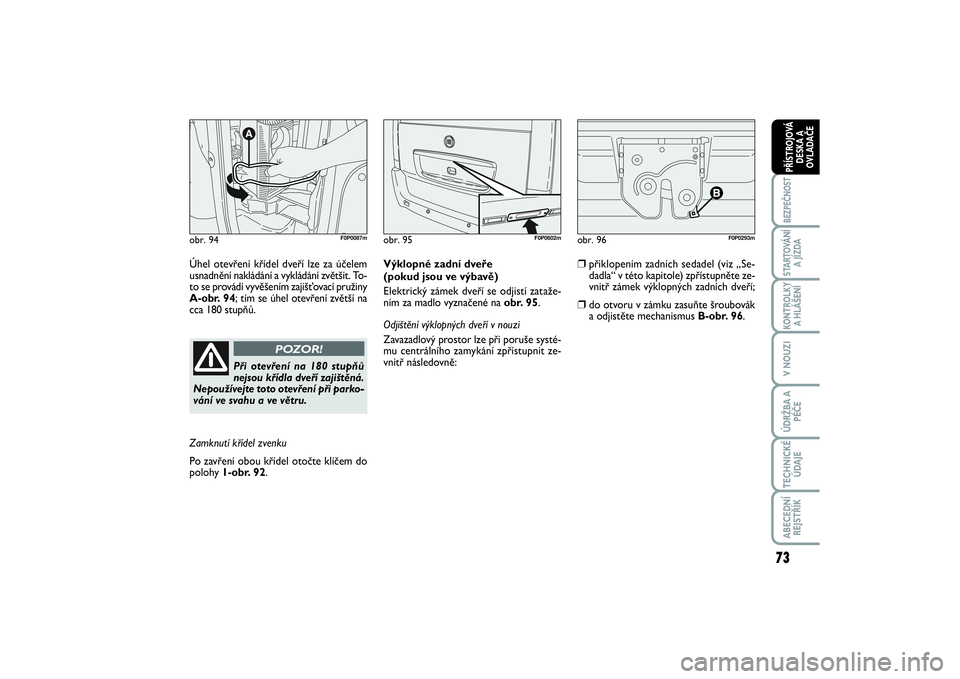

73
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 94
F0P0087m
Úhel otevření křídel dveří lze za účelem
usnadnění nakládání a vykládání zvětšit. To-
to se provádí vyvěšením zajišťovací pružiny
A-obr. 94; tím se úhel otevření zvětší na
cca 180 stupňů.
obr. 95
F0P0602m
obr. 96
F0P0293m
Výklopné zadní dveře
(pokud jsou ve výbavě)
Elektrický zámek dveří se odjistí zataže-
ním za madlo vyznačené na obr. 95.
Odjištění výklopných dveří v nouzi
Zavazadlový prostor lze při poruše systé-
mu centrálního zamykání zpřístupnit ze-
vnitř následovně:
❒
přiklopením zadních sedadel (viz „Se-
dadla“ v této kapitole) zpřístupněte ze-
vnitř zámek výklopných zadních dveří;
❒
do otvoru v zámku zasuňte šroubovák
a odjistěte mechanismus B-obr. 96.
Při otevření na 180 stupňů
nejsou křídla dveří zajištěná.
Nepoužívejte toto otevření při parko-
vání ve svahu a ve větru.
POZOR!
Zamknutí křídel zvenku
Po zavření obou křídel otočte klíčem do
polohy 1-obr. 92.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 73
Page 78 of 227

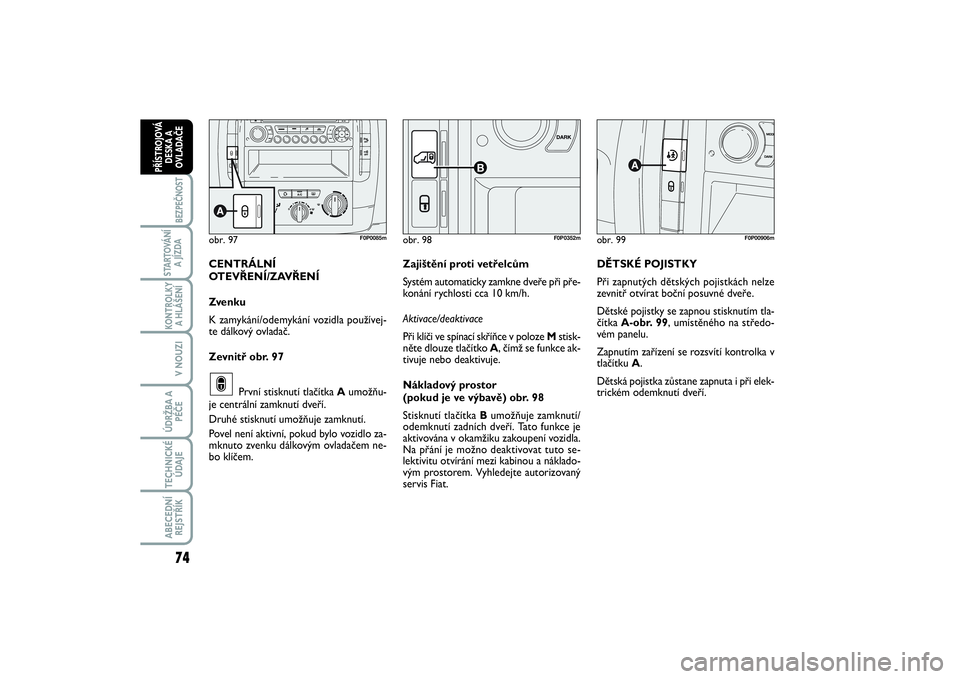

74BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 99
F0P00906m
DĚTSKÉ POJISTKY
Při zapnutých dětských pojistkách nelze
zevnitř otvírat boční posuvné dveře.
Dětské pojistky se zapnou stisknutím tla-
čítka A-obr. 99, umístěného na středo-
vém panelu.
Zapnutím zařízení se rozsvítí kontrolka v
tlačítku A.
Dětská pojistka zůstane zapnuta i při elek-
trickém odemknutí dveří.
obr. 97
F0P0085m
obr. 98
B
F0P0352m
CENTRÁLNÍ
OTEVŘENÍ/ZAVŘENÍ
Zvenku
K zamykání/odemykání vozidla používej-
te dálkový ovladač.
Zevnitř obr. 97
První stisknutí tlačítkaA umožňu-
je centrální zamknutí dveří.
Druhé stisknutí umožňuje zamknutí.
Povel není aktivní, pokud bylo vozidlo za-
mknuto zvenku dálkovým ovladačem ne-
bo klíčem.∫
Zajištění proti vetřelcům
Systém automaticky zamkne dveře při pře-
konání rychlosti cca 10 km/h.
Aktivace/deaktivace
Při klíči ve spínací skříňce v poloze Mstisk-
něte dlouze tlačítko A, čímž se funkce ak-
tivuje nebo deaktivuje.
Nákladový prostor
(pokud je ve výbavě) obr. 98
Stisknutí tlačítka Bumožňuje zamknutí/
odemknutí zadních dveří. Tato funkce je
aktivována v okamžiku zakoupení vozidla.
Na přání je možno deaktivovat tuto se-
lektivitu otvírání mezi kabinou a náklado-
vým prostorem. Vyhledejte autorizovaný
servis Fiat.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 74
Page 79 of 227
75
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

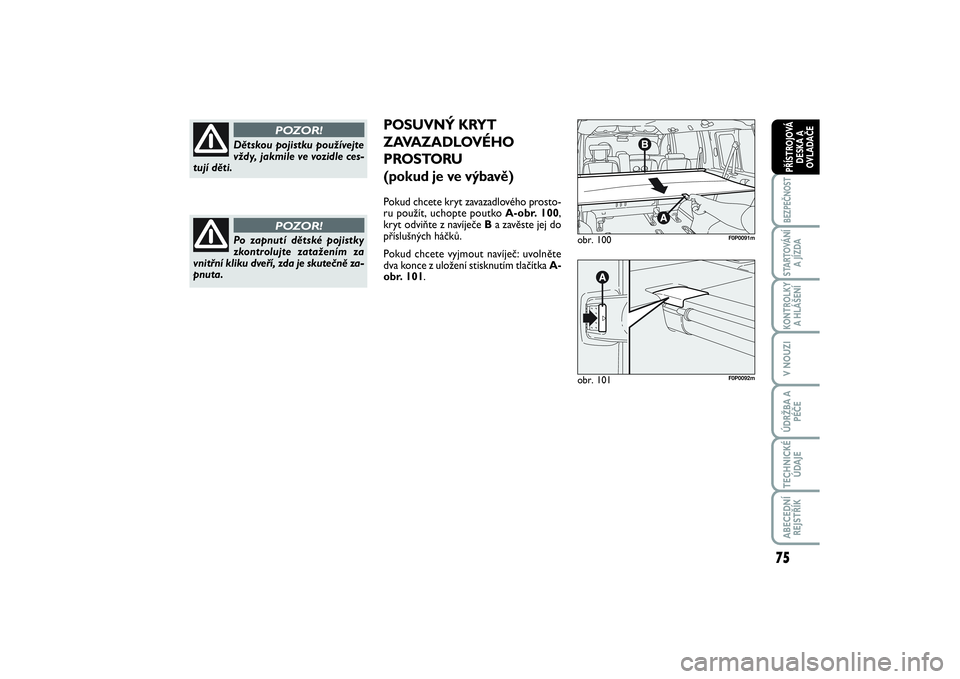

Dětskou pojistku používejte
vždy, jakmile ve vozidle ces-
tují děti.
POZOR!
Po zapnutí dětské pojistky
zkontrolujte zatažením za
vnitřní kliku dveří, zda je skutečně za-
pnuta.
POZOR!
POSUVNÝ KRYT
ZAVAZADLOVÉHO
PROSTORU
(pokud je ve výbavě)Pokud chcete kryt zavazadlového prosto-
ru použít, uchopte poutko A-obr. 100,
kryt odviňte z navíječe Ba zavěste jej do
příslušných háčků.
Pokud chcete vyjmout navíječ: uvolněte
dva konce z uložení stisknutím tlačítka A-
obr. 101.
obr. 100
F0P0091m
obr. 101
F0P0092m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 75
Page 80 of 227
76BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

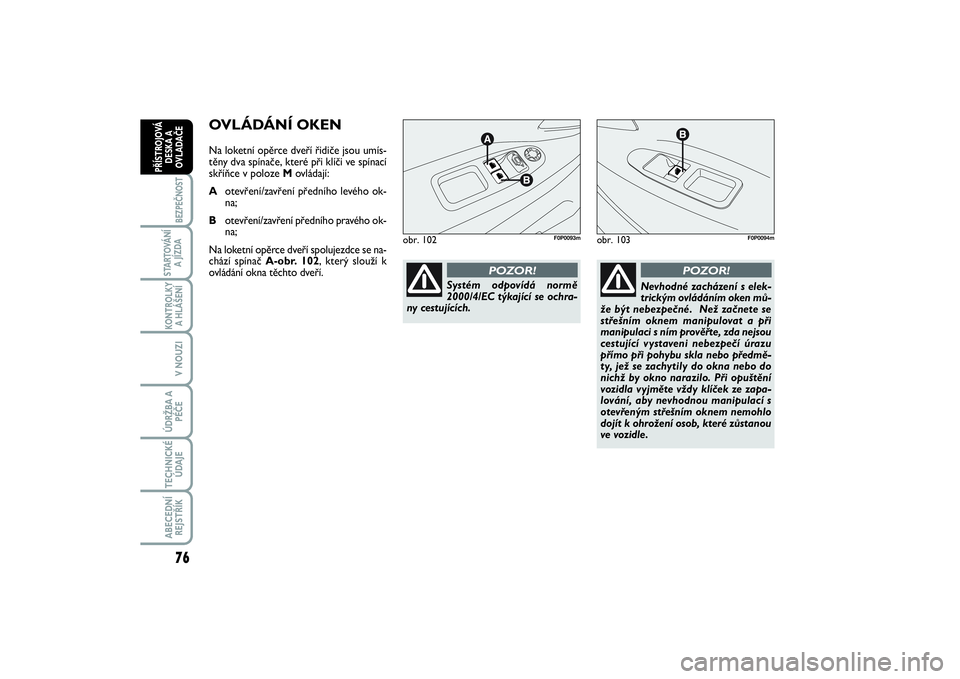

OVLÁDÁNÍ OKENNa loketní opěrce dveří řidiče jsou umís-
těny dva spínače, které při klíči ve spínací
skříňce v poloze Movládají:
Aotevření/zavření předního levého ok-
na;
Botevření/zavření předního pravého ok-
na;
Na loketní opěrce dveří spolujezdce se na-
chází spínač A-obr. 102, který slouží k
ovládání okna těchto dveří.
obr. 102
F0P0093m
obr. 103
F0P0094m
Nevhodné zacházení s elek-
trickým ovládáním oken mů-
že být nebezpečné. Než začnete se
střešním oknem manipulovat a při
manipulaci s ním prověřte, zda nejsou
cestující vystaveni nebezpečí úrazu
přímo při pohybu skla nebo předmě-
ty, jež se zachytily do okna nebo do
nichž by okno narazilo. Při opuštění
vozidla vyjměte vždy klíček ze zapa-
lování, aby nevhodnou manipulací s
otevřeným střešním oknem nemohlo
dojít k ohrožení osob, které zůstanou
ve vozidle .
POZOR!
Systém odpovídá normě
2000/4/EC týkající se ochra-
ny cestujících.
POZOR!
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 76
