FIAT SEICENTO 2001 1.G Clarion PU1573 Manual

FIAT
SEICENTO
AUTORADIO
SOUND SYSTEM
AUTORRADIO
AUTO-RADIO
fiat Seicento ita 21-02-2008 11:11 Pagina 1

1
ITALIANO

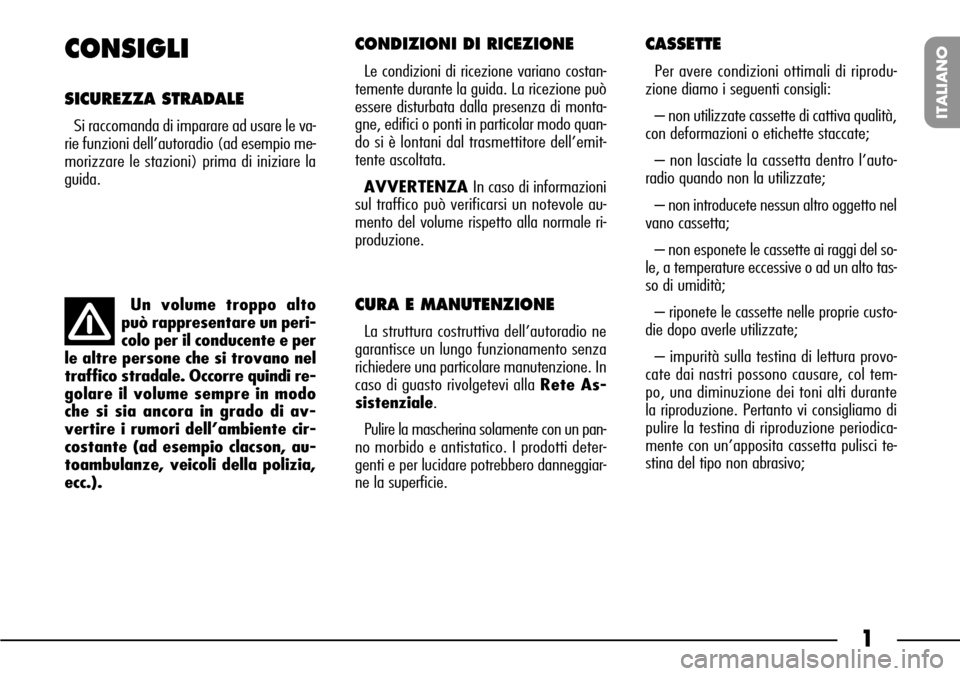

CONSIGLI
SICUREZZA STRADALE
Si raccomanda di imparare ad usare le va-
rie funzioni dell’autoradio (ad esempio me-
morizzare le stazioni) prima di iniziare la
guida.
CONDIZIONI DI RICEZIONE
Le condizioni di ricezione variano costan-
temente durante la guida. La ricezione può
essere disturbata dalla presenza di monta-
gne, edifici o ponti in particolar modo quan-
do si è lontani dal trasmettitore dell’emit-
tente ascoltata.
AVVERTENZA In caso di informazioni
sul traffico può verificarsi un notevole au-
mento del volume rispetto alla normale ri-
produzione.
CURA E MANUTENZIONE
La struttura costruttiva dell’autoradio ne
garantisce un lungo funzionamento senza
richiedere una particolare manutenzione. In
caso di guasto rivolgetevi alla Rete As-
sistenziale.
Pulire la mascherina solamente con un pan-
no morbido e antistatico. I prodotti deter-
genti e per lucidare potrebbero danneggiar-
ne la superficie.
CASSETTE
Per avere condizioni ottimali di riprodu-
zione diamo i seguenti consigli:
– non utilizzate cassette di cattiva qualità,
con deformazioni o etichette staccate;
– non lasciate la cassetta dentro l’auto-
radio quando non la utilizzate;
– non introducete nessun altro oggetto nel
vano cassetta;
– non esponete le cassette ai raggi del so-
le, a temperature eccessive o ad un alto tas-
so di umidità;
– riponete le cassette nelle proprie custo-
die dopo averle utilizzate;
– impurità sulla testina di lettura provo-
cate dai nastri possono causare, col tem-
po, una diminuzione dei toni alti durante
la riproduzione. Pertanto vi consigliamo di
pulire la testina di riproduzione periodica-
mente con un’apposita cassetta pulisci te-
stina del tipo non abrasivo; Un volume troppo alto
può rappresentare un peri-
colo per il conducente e per
le altre persone che si trovano nel
traffico stradale. Occorre quindi re-
golare il volume sempre in modo
che si sia ancora in grado di av-
vertire i rumori dell’ambiente cir-
costante (ad esempio clacson, au-
toambulanze, veicoli della polizia,
ecc.).

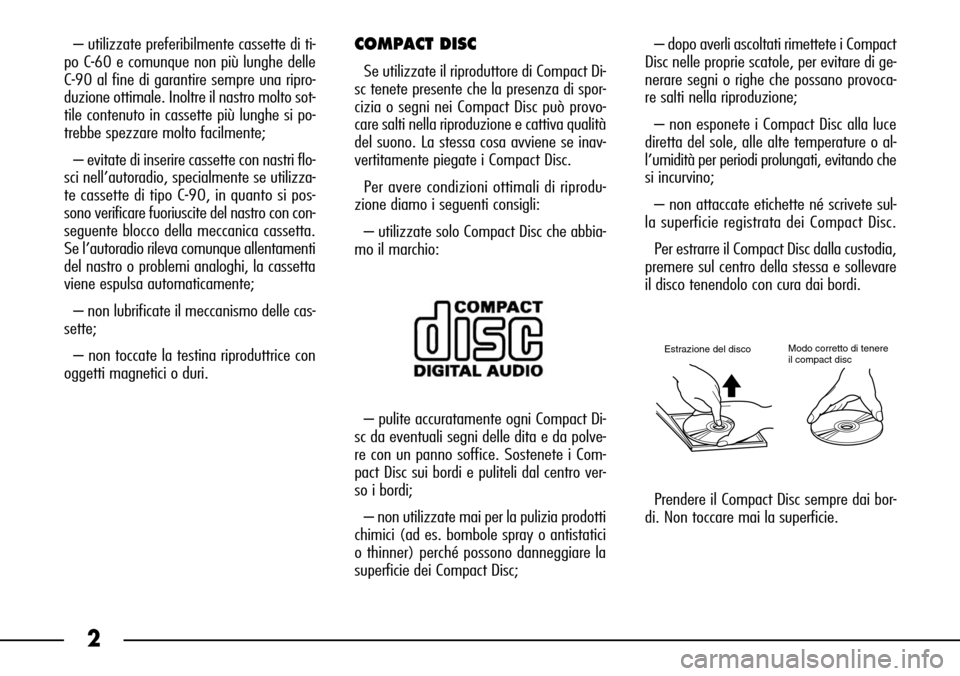

2
– pulite accuratamente ogni Compact Di-
sc da eventuali segni delle dita e da polve-
re con un panno soffice. Sostenete i Com-
pact Disc sui bordi e puliteli dal centro ver-
so i bordi;
– non utilizzate mai per la pulizia prodotti
chimici (ad es. bombole spray o antistatici
o thinner) perché possono danneggiare la
superficie dei Compact Disc; – utilizzate preferibilmente cassette di ti-
po C-60 e comunque non più lunghe delle
C-90 al fine di garantire sempre una ripro-
duzione ottimale. Inoltre il nastro molto sot-
tile contenuto in cassette più lunghe si po-
trebbe spezzare molto facilmente;
– evitate di inserire cassette con nastri flo-
sci nell’autoradio, specialmente se utilizza-
te cassette di tipo C-90, in quanto si pos-
sono verificare fuoriuscite del nastro con con-
seguente blocco della meccanica cassetta.
Se l’autoradio rileva comunque allentamenti
del nastro o problemi analoghi, la cassetta
viene espulsa automaticamente;
– non lubrificate il meccanismo delle cas-
sette;
– non toccate la testina riproduttrice con
oggetti magnetici o duri.
COMPACT DISC
Se utilizzate il riproduttore di Compact Di-
sc tenete presente che la presenza di spor-
cizia o segni nei Compact Disc può provo-
care salti nella riproduzione e cattiva qualità
del suono. La stessa cosa avviene se inav-
vertitamente piegate i Compact Disc.
Per avere condizioni ottimali di riprodu-
zione diamo i seguenti consigli:
– utilizzate solo Compact Disc che abbia-
mo il marchio:– dopo averli ascoltati rimettete i Compact
Disc nelle proprie scatole, per evitare di ge-
nerare segni o righe che possano provoca-
re salti nella riproduzione;
– non esponete i Compact Disc alla luce
diretta del sole, alle alte temperature o al-
l’umidità per periodi prolungati, evitando che
si incurvino;
– non attaccate etichette né scrivete sul-
la superficie registrata dei Compact Disc.
Per estrarre il Compact Disc dalla custodia,
premere sul centro della stessa e sollevare
il disco tenendolo con cura dai bordi.
Modo corretto di tenere
il compact discEstrazione del disco
Prendere il Compact Disc sempre dai bor-
di. Non toccare mai la superficie.

3
ITALIANO

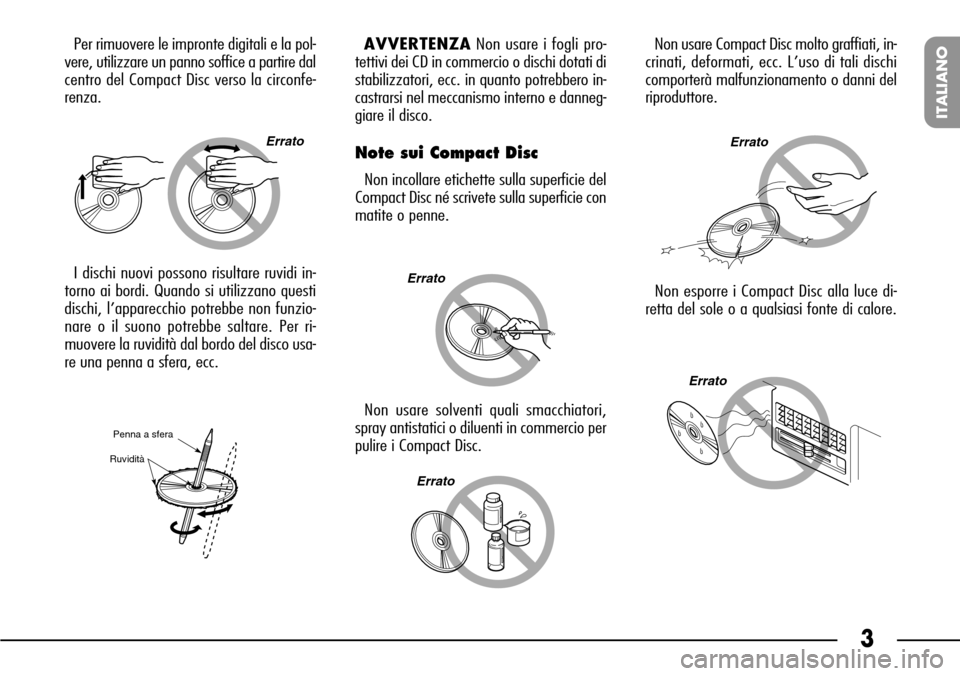

Per rimuovere le impronte digitali e la pol-
vere, utilizzare un panno soffice a partire dal
centro del Compact Disc verso la circonfe-
renza.
Errato
Penna a sfera
Ruvidità
I dischi nuovi possono risultare ruvidi in-
torno ai bordi. Quando si utilizzano questi
dischi, l’apparecchio potrebbe non funzio-
nare o il suono potrebbe saltare. Per ri-
muovere la ruvidità dal bordo del disco usa-
re una penna a sfera, ecc.AVVERTENZANon usare i fogli pro-
tettivi dei CD in commercio o dischi dotati di
stabilizzatori, ecc. in quanto potrebbero in-
castrarsi nel meccanismo interno e danneg-
giare il disco.
Note sui Compact Disc
Non incollare etichette sulla superficie del
Compact Disc né scrivete sulla superficie con
matite o penne.Non usare Compact Disc molto graffiati, in-
crinati, deformati, ecc. L’uso di tali dischi
comporterà malfunzionamento o danni del
riproduttore.
Errato
Errato
Non usare solventi quali smacchiatori,
spray antistatici o diluenti in commercio per
pulire i Compact Disc.
Errato
Errato
Non esporre i Compact Disc alla luce di-
retta del sole o a qualsiasi fonte di calore.

4
PRESENTAZIONE
L’autoradio è di tipo fisso ed è dotata del-
le seguenti funzioni:
SEZIONE RADIO
– Sintonia PLL (bande di frequenza
FM/MW/LW).
– RDS (Radio Data System) con funzioni
TA (Traffic Announcement) - PTY NEWS
(Program Type News) - EON (Enhanced
Other Network) - REG (Programmi Re-
gionali).
– Selezione ricerca frequenze alternative in
modalità RDS.
– Sintonia delle stazioni automatica/ma-
nuale.
– Memorizzazione manuale di 24 stazioni:
18 nella banda FM (6 in FM1, 6 in FM2,
6 in FM3) e 6 nella banda AM.
– Memorizzazione automatica (funzione
AUTOSTORE) di 6 stazioni.
– Funzione DX manuale (Distant: massima
sensibilità nella ricerca delle stazioni ra-
dio).
– Selezione automatica Stereo/Mono.
SEZIONE CASSETTE
– Autoreverse.
– Avanzamento e riavvolgimento rapido del
nastro.
– Riconoscimento ed equalizzazione auto-
matica nastri Cr/Me con conseguente ot-
timizzazione della riproduzione del suo-
no.
– Funzione Pause.
– Funzione ricerca brano precedente/suc-
cessivo.
– Funzione ripetizione ultimo brano.
– Funzione salto dei tratti di nastro vuoti.
– Funzione scansione (in avanti) dei brani
presenti su cassetta.
– DOLBY B (circuito di riduzione del rumo-
re)(*).
(*) Il circuito di riduzione del rumore DOLBY è fabbri-
cato su licenza della Dolby Laboratories Licensing Cor-
poration. DOLBY ed il simbolo a doppia D sono mar-
chi depositati dalla Dolby Laboratories Licensing Cor-
poration.
SEZIONE COMPACT DISC
(se montato il lettore CD)
– Selezione disco (avanti/indietro).
– Selezione brano (avanti/indietro).
– Avanzamento rapido/indietro veloce dei
brani.
– Funzione Pause.
– Ripetizione ultimo brano o ripetizione CD.
– Scansione dei brani presenti sul CD sele-
zionato o su tutti i CD.
– Funzione Random (riproduzione casuale
dei brani presenti sul CD selezionato o
su tutti i CD).
SEZIONE AUDIO
– Regolazione separata bassi/acuti.
– Bilanciamento canali destro/sinistro e an-
teriore/posteriore.
– Funzione Loudness.
– Funzione Mute.
– Preimpostazione livello volume per fun-
zioni TA, emergenza (ALARM) e PTY-
NEWS.
– Silenziamento audio durante la ricezione
da telefono cellulare.

5
ITALIANO

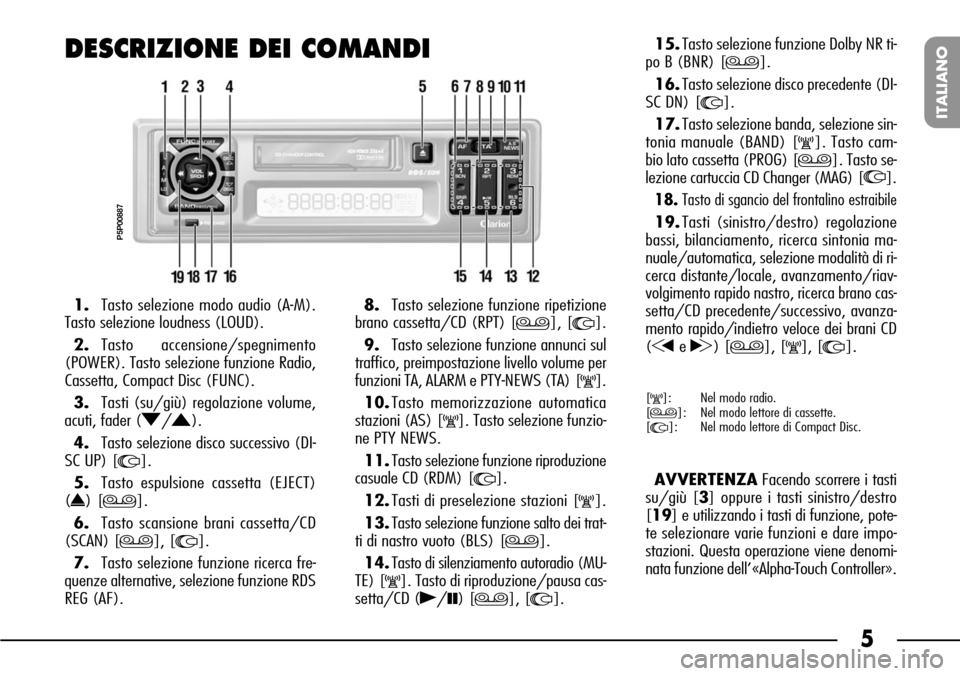

DESCRIZIONE DEI COMANDI
P5P00887
1.Tasto selezione modo audio (A-M).
Tasto selezione loudness (LOUD).
2.Tasto accensione/spegnimento
(POWER). Tasto selezione funzione Radio,
Cassetta, Compact Disc (FUNC).
3.Tasti (su/giù) regolazione volume,
acuti, fader (O/N).
4.Tasto selezione disco successivo (DI-
SC UP) [
I].
5. Tasto espulsione cassetta (EJECT)
(˚)[
J].
6. Tasto scansione brani cassetta/CD
(SCAN) [
J], [
I].
7.Tasto selezione funzione ricerca fre-
quenze alternative, selezione funzione RDS
REG (AF).8.Tasto selezione funzione ripetizione
brano cassetta/CD (RPT) [
J], [
I].
9.Tasto selezione funzione annunci sul
traffico, preimpostazione livello volume per
funzioni TA, ALARM e PTY-NEWS (TA) [
K].
10.Tasto memorizzazione automatica
stazioni (AS) [
K]. Tasto selezione funzio-
ne PTY NEWS.
11.Tasto selezione funzione riproduzione
casuale CD (RDM) [
I].
12.Tasti di preselezione stazioni [
K].
13.Tasto selezione funzione salto dei trat-
ti di nastro vuoto (BLS) [
J].
14.Tasto di silenziamento autoradio (MU-
TE) [
K]. Tasto di riproduzione/pausa cas-
setta/CD (˙/❙❙) [
J], [
I].15.Tasto selezione funzione Dolby NR ti-
po B (BNR) [
J].
16.Tasto selezione disco precedente (DI-
SC DN) [
I].
17.Tasto selezione banda, selezione sin-
tonia manuale (BAND) [
K]. Tasto cam-
bio lato cassetta (PROG) [
J]. Tasto se-
lezione cartuccia CD Changer (MAG) [I].
18.Tasto di sgancio del frontalino estraibile
19.Tasti (sinistro/destro) regolazione
bassi, bilanciamento, ricerca sintonia ma-
nuale/automatica, selezione modalità di ri-
cerca distante/locale, avanzamento/riav-
volgimento rapido nastro, ricerca brano cas-
setta/CD precedente/successivo, avanza-
mento rapido/indietro veloce dei brani CD
(Ge H) [
J], [
K], [
I].
[
K]: Nel modo radio.
[
J]: Nel modo lettore di cassette.
[
I]: Nel modo lettore di Compact Disc.
AVVERTENZAFacendo scorrere i tasti
su/giù [3] oppure i tasti sinistro/destro
[19] e utilizzando i tasti di funzione, pote-
te selezionare varie funzioni e dare impo-
stazioni. Questa operazione viene denomi-
nata funzione dell’«Alpha-Touch Controller».

6

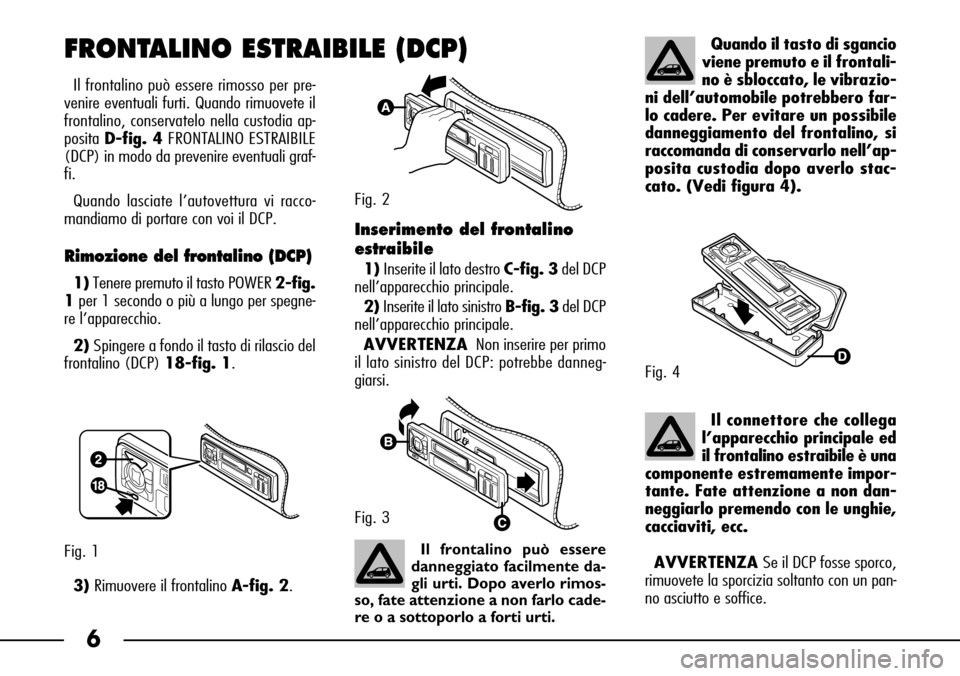

Il frontalino può essere rimosso per pre-
venire eventuali furti. Quando rimuovete il
frontalino, conservatelo nella custodia ap-
posita D-fig. 4FRONTALINO ESTRAIBILE
(DCP) in modo da prevenire eventuali graf-
fi.
Quando lasciate l’autovettura vi racco-
mandiamo di portare con voi il DCP.
Rimozione del frontalino (DCP)
1)Tenere premuto il tasto POWER 2-fig.
1per 1 secondo o più a lungo per spegne-
re l’apparecchio.
2)Spingere a fondo il tasto di rilascio del
frontalino (DCP) 18-fig. 1.
3)Rimuovere il frontalino A-fig. 2.
Inserimento del frontalino
estraibile
1)Inserite il lato destro C-fig. 3del DCP
nell’apparecchio principale.
2)Inserite il lato sinistro B-fig. 3del DCP
nell’apparecchio principale.
AVVERTENZANon inserire per primo
il lato sinistro del DCP: potrebbe danneg-
giarsi.
Il frontalino può essere
danneggiato facilmente da-
gli urti. Dopo averlo rimos-
so, fate attenzione a non farlo cade-
re o a sottoporlo a forti urti.Fig. 1
Fig. 2
Fig. 3
FRONTALINO ESTRAIBILE (DCP)
Il connettore che collega
l’apparecchio principale ed
il frontalino estraibile è una
componente estremamente impor-
tante. Fate attenzione a non dan-
neggiarlo premendo con le unghie,
cacciaviti, ecc.
AVVERTENZA Se il DCP fosse sporco,
rimuovete la sporcizia soltanto con un pan-
no asciutto e soffice.
Quando il tasto di sgancio
viene premuto e il frontali-
no è sbloccato, le vibrazio-
ni dell’automobile potrebbero far-
lo cadere. Per evitare un possibile
danneggiamento del frontalino, si
raccomanda di conservarlo nell’ap-
posita custodia dopo averlo stac-
cato. (Vedi figura 4).
Fig. 4

7
ITALIANO
REGOLAZIONE DEL BILANCIAMENTO
G: aumenta il suono proveniente dagli al-
toparlanti di sinistra;
H: aumenta il suono proveniente dagli al-
toparlanti di destra.
REGOLAZIONE DEL FADER
N: aumenta il suono proveniente dagli al-
toparlanti anteriori;
O: aumenta il suono proveniente dagli al-
toparlanti posteriori.
FUNZIONE LOUDNESS
Mantenere premuto il tasto selezione loud-
ness (LOUD) [1] per almeno 2 secondi per
attivare/disattivare tale funzione (se l’ef-
fetto di loudness è attivato, sul display ap-
pare la scritta “LD”).
FUNZIONE MUTE
Questa funzione permette di portare au-
tomaticamente il volume a zero.
Premere il tasto MUTE [14]. Il suono
scompare e sul display appare la scritta “MU-
TE”. Premere nuovamente il tasto MUTE per

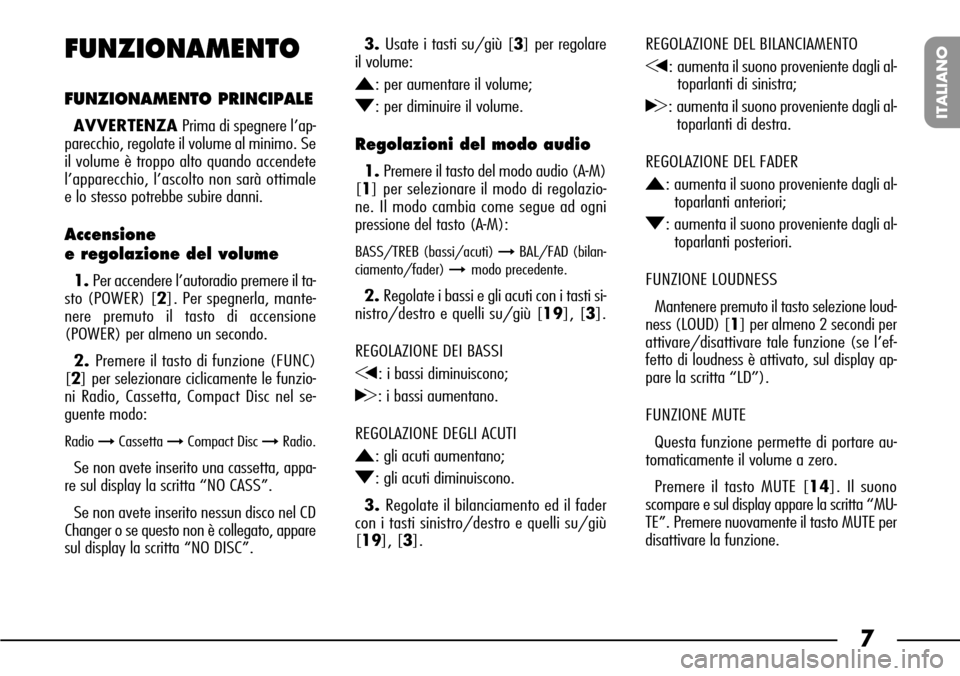

disattivare la funzione.FUNZIONAMENTO
FUNZIONAMENTO PRINCIPALE
AVVERTENZA Prima di spegnere l’ap-
parecchio, regolate il volume al minimo. Se
il volume è troppo alto quando accendete
l’apparecchio, l’ascolto non sarà ottimale
e lo stesso potrebbe subire danni.
Accensione
e regolazione del volume
1. Per accendere l’autoradio premere il ta-
sto (POWER) [2]. Per spegnerla, mante-
nere premuto il tasto di accensione
(POWER) per almeno un secondo.
2. Premere il tasto di funzione (FUNC)
[2] per selezionare ciclicamente le funzio-
ni Radio, Cassetta, Compact Disc nel se-
guente modo:
Radio ➞Cassetta ➞Compact Disc ➞Radio.
Se non avete inserito una cassetta, appa-
re sul display la scritta “NO CASS”.
Se non avete inserito nessun disco nel CD
Changer o se questo non è collegato, appare
sul display la scritta “NO DISC”.3. Usate i tasti su/giù [3] per regolare
il volume:
N: per aumentare il volume;
O: per diminuire il volume.
Regolazioni del modo audio
1. Premere il tasto del modo audio (A-M)
[1] per selezionare il modo di regolazio-
ne. Il modo cambia come segue ad ogni
pressione del tasto (A-M):
BASS/TREB (bassi/acuti) ➞BAL/FAD (bilan-
ciamento/fader) ➞ modo precedente.
2. Regolate i bassi e gli acuti con i tasti si-
nistro/destro e quelli su/giù [19], [3].
REGOLAZIONE DEI BASSI
G: i bassi diminuiscono;
H: i bassi aumentano.
REGOLAZIONE DEGLI ACUTI
N: gli acuti aumentano;
O: gli acuti diminuiscono.
3. Regolate il bilanciamento ed il fader
con i tasti sinistro/destro e quelli su/giù
[19], [3].

8

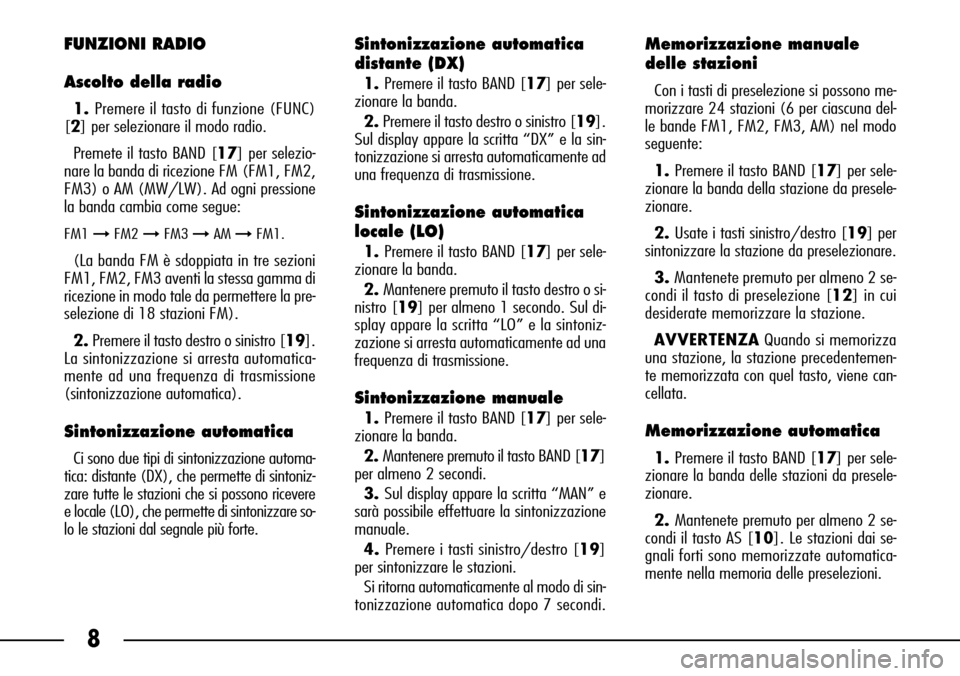

FUNZIONI RADIO
Ascolto della radio
1. Premere il tasto di funzione (FUNC)
[2] per selezionare il modo radio.
Premete il tasto BAND [17] per selezio-
nare la banda di ricezione FM (FM1, FM2,
FM3) o AM (MW/LW). Ad ogni pressione
la banda cambia come segue:
FM1 ➞FM2 ➞FM3 ➞AM ➞FM1.
(La banda FM è sdoppiata in tre sezioni
FM1, FM2, FM3 aventi la stessa gamma di
ricezione in modo tale da permettere la pre-
selezione di 18 stazioni FM).
2. Premere il tasto destro o sinistro [19].
La sintonizzazione si arresta automatica-
mente ad una frequenza di trasmissione
(sintonizzazione automatica).
Sintonizzazione automatica
Ci sono due tipi di sintonizzazione automa-
tica: distante (DX), che permette di sintoniz-
zare tutte le stazioni che si possono ricevere
e locale (LO), che permette di sintonizzare so-
lo le stazioni dal segnale più forte.
Sintonizzazione automatica
distante (DX)
1. Premere il tasto BAND [17] per sele-
zionare la banda.
2. Premere il tasto destro o sinistro [19].
Sul display appare la scritta “DX” e la sin-
tonizzazione si arresta automaticamente ad
una frequenza di trasmissione.
Sintonizzazione automatica
locale (LO)
1. Premere il tasto BAND [17] per sele-
zionare la banda.
2. Mantenere premuto il tasto destro o si-
nistro [19] per almeno 1 secondo. Sul di-
splay appare la scritta “LO” e la sintoniz-
zazione si arresta automaticamente ad una
frequenza di trasmissione.
Sintonizzazione manuale
1. Premere il tasto BAND [17] per sele-
zionare la banda.
2. Mantenere premuto il tasto BAND [17]
per almeno 2 secondi.
3. Sul display appare la scritta “MAN” e
sarà possibile effettuare la sintonizzazione
manuale.
4. Premere i tasti sinistro/destro [19]
per sintonizzare le stazioni.
Si ritorna automaticamente al modo di sin-
tonizzazione automatica dopo 7 secondi.
Memorizzazione manuale
delle stazioni
Con i tasti di preselezione si possono me-
morizzare 24 stazioni (6 per ciascuna del-
le bande FM1, FM2, FM3, AM) nel modo
seguente:
1. Premere il tasto BAND [17] per sele-
zionare la banda della stazione da presele-
zionare.
2. Usate i tasti sinistro/destro [19] per
sintonizzare la stazione da preselezionare.
3. Mantenete premuto per almeno 2 se-
condi il tasto di preselezione [12] in cui
desiderate memorizzare la stazione.
AVVERTENZAQuando si memorizza
una stazione, la stazione precedentemen-
te memorizzata con quel tasto, viene can-
cellata.
Memorizzazione automatica
1. Premere il tasto BAND [17] per sele-
zionare la banda delle stazioni da presele-
zionare.
2. Mantenete premuto per almeno 2 se-
condi il tasto AS [10]. Le stazioni dai se-
gnali forti sono memorizzate automatica-
mente nella memoria delle preselezioni.

9
ITALIANO

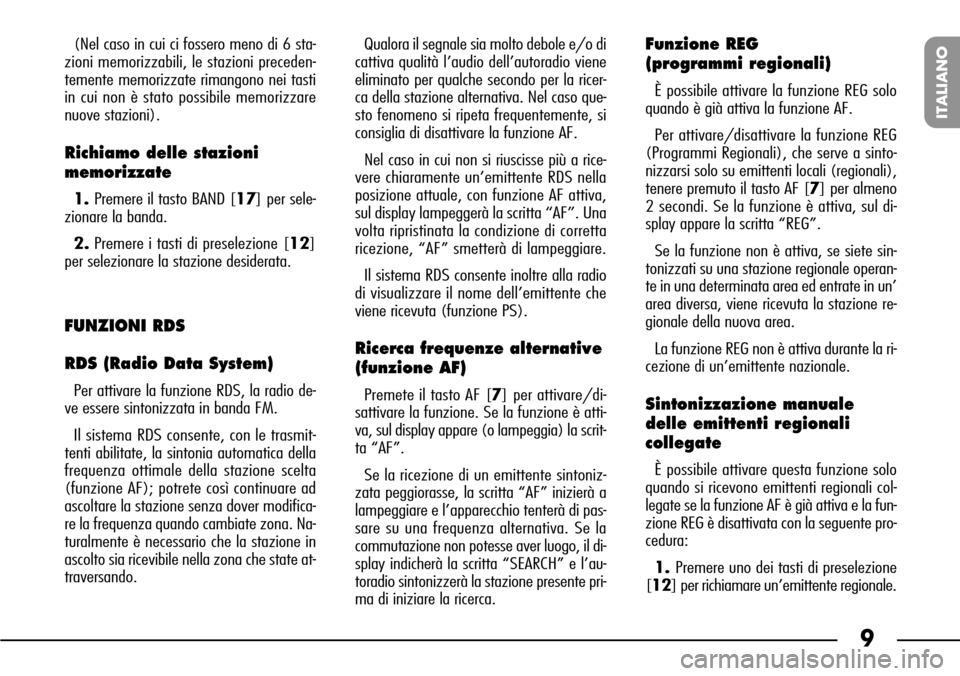

(Nel caso in cui ci fossero meno di 6 sta-
zioni memorizzabili, le stazioni preceden-
temente memorizzate rimangono nei tasti
in cui non è stato possibile memorizzare
nuove stazioni).
Richiamo delle stazioni
memorizzate
1. Premere il tasto BAND [17] per sele-
zionare la banda.
2.Premere i tasti di preselezione [12]
per selezionare la stazione desiderata.
FUNZIONI RDS
RDS (Radio Data System)
Per attivare la funzione RDS, la radio de-
ve essere sintonizzata in banda FM.
Il sistema RDS consente, con le trasmit-
tenti abilitate, la sintonia automatica della
frequenza ottimale della stazione scelta
(funzione AF); potrete così continuare ad
ascoltare la stazione senza dover modifica-
re la frequenza quando cambiate zona. Na-
turalmente è necessario che la stazione in
ascolto sia ricevibile nella zona che state at-
traversando.Qualora il segnale sia molto debole e/o di
cattiva qualità l’audio dell’autoradio viene
eliminato per qualche secondo per la ricer-
ca della stazione alternativa. Nel caso que-
sto fenomeno si ripeta frequentemente, si
consiglia di disattivare la funzione AF.
Nel caso in cui non si riuscisse più a rice-
vere chiaramente un’emittente RDS nella
posizione attuale, con funzione AF attiva,
sul display lampeggerà la scritta “AF”. Una
volta ripristinata la condizione di corretta
ricezione, “AF” smetterà di lampeggiare.
Il sistema RDS consente inoltre alla radio
di visualizzare il nome dell’emittente che
viene ricevuta (funzione PS).
Ricerca frequenze alternative
(funzione AF)
Premete il tasto AF [7] per attivare/di-
sattivare la funzione. Se la funzione è atti-
va, sul display appare (o lampeggia) la scrit-
ta “AF”.
Se la ricezione di un emittente sintoniz-
zata peggiorasse, la scritta “AF” inizierà a
lampeggiare e l’apparecchio tenterà di pas-
sare su una frequenza alternativa. Se la
commutazione non potesse aver luogo, il di-
splay indicherà la scritta “SEARCH” e l’au-
toradio sintonizzerà la stazione presente pri-
ma di iniziare la ricerca.
Funzione REG
(programmi regionali)
È possibile attivare la funzione REG solo
quando è già attiva la funzione AF.
Per attivare/disattivare la funzione REG
(Programmi Regionali), che serve a sinto-
nizzarsi solo su emittenti locali (regionali),
tenere premuto il tasto AF [7] per almeno
2 secondi. Se la funzione è attiva, sul di-
splay appare la scritta “REG”.
Se la funzione non è attiva, se siete sin-
tonizzati su una stazione regionale operan-
te in una determinata area ed entrate in un’
area diversa, viene ricevuta la stazione re-
gionale della nuova area.
La funzione REG non è attiva durante la ri-
cezione di un’emittente nazionale.
Sintonizzazione manuale
delle emittenti regionali
collegate
È possibile attivare questa funzione solo
quando si ricevono emittenti regionali col-
legate se la funzione AF è già attiva e la fun-
zione REG è disattivata con la seguente pro-
cedura:
1. Premere uno dei tasti di preselezione
[12] per richiamare un’emittente regionale.
