FIAT STRADA 2012 Kezelési és karbantartási útmutató (in Hungarian)

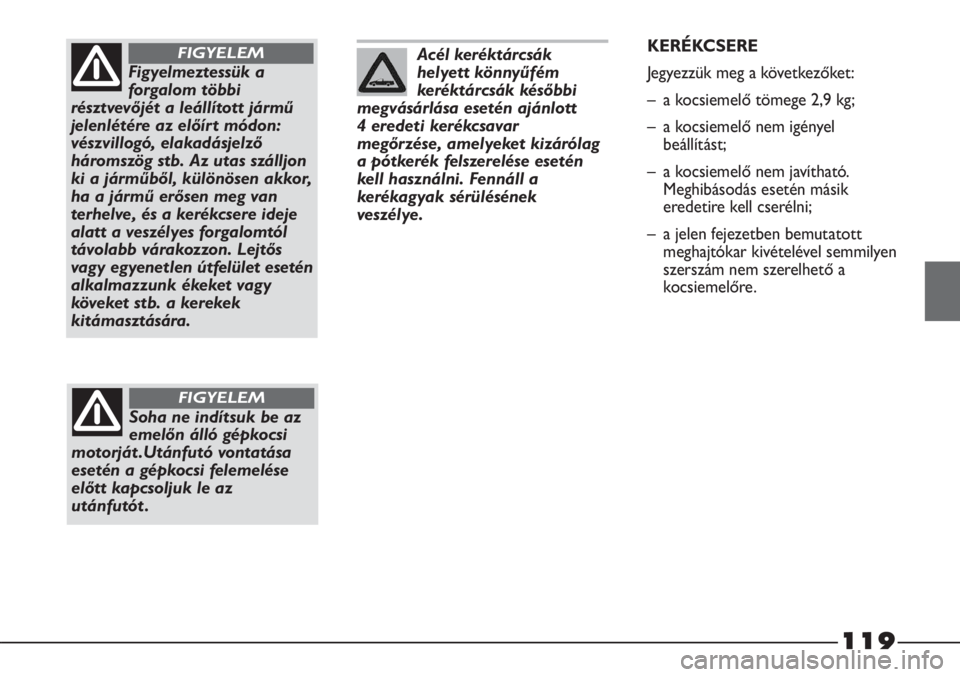

119
Acél keréktárcsák
helyett könnyűfém
keréktárcsák későbbi
megvásárlása esetén ajánlott
4 eredeti kerékcsavar
megőrzése, amelyeket kizárólag
a pótkerék felszerelése esetén
kell használni. Fennáll a
kerékagyak sérülésének
veszélye.
Figyelmeztessük a
forgalom többi
résztvevőjét a leállított jármű
jelenlétére az előírt módon:
vészvillogó, elakadásjelző
háromszög stb. Az utas szálljon
ki a járműből, különösen akkor,
ha a jármű erősen meg van
terhelve, és a kerékcsere ideje
alatt a veszélyes forgalomtól
távolabb várakozzon. Lejtős
vagy egyenetlen útfelület esetén
alkalmazzunk ékeket vagy
köveket s tb. a kerekek
kitámasztására.
FIGYELEMKERÉKCSERE
Jegyezzük meg a következőket:
– a kocsiemelő tömege 2,9 kg;
– a kocsiemelő nem igényel
beállítást;
– a kocsiemelő nem javítható.
Meghibásodás esetén másik
eredetire kell cserélni;
– a jelen fejezetben bemutatott
meghajtókar kivételével semmilyen
szerszám nem szerelhető a
kocsiemelőre.
Soha ne indítsuk be az
emelőn álló gépkocsi
motorját .Utánfutó vontatása
esetén a gépkocsi felemelése
előtt kapcsoljuk le az
utánfutót .
FIGYELEM

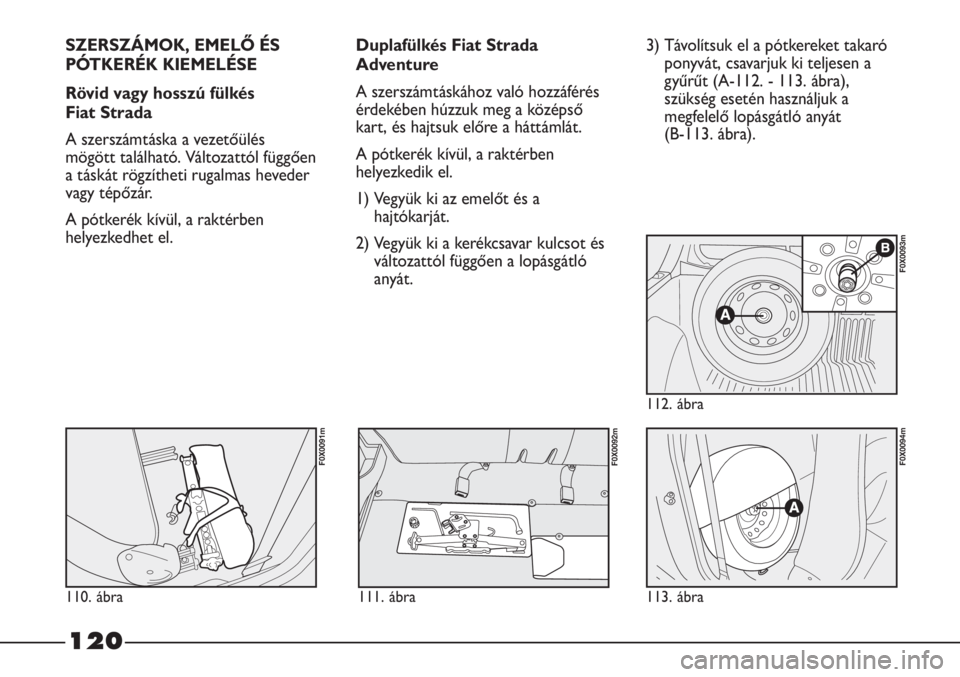

120
SZERSZÁMOK, EMELŐ ÉS
PÓTKERÉK KIEMELÉSE
Rövid vagy hosszú fülkés
Fiat Strada
A szerszámtáska a vezetőülés
mögött található. Változattól függően
a táskát rögzítheti rugalmas heveder
vagy tépőzár.
A pótkerék kívül, a raktérben
helyezkedhet el.Duplafülkés Fiat Strada
Adventure
A szerszámtáskához való hozzáférés
érdekében húzzuk meg a középső
kart, és hajtsuk előre a háttámlát.
A pótkerék kívül, a raktérben
helyezkedik el.
1) Vegyük ki az emelőt és a
hajtókarját.
2) Vegyük ki a kerékcsavar kulcsot és
változattól függően a lopásgátló
anyát.3) Távolítsuk el a pótkereket takaró
ponyvát, csavarjuk ki teljesen a
gyűrűt (A-112. - 113. ábra),
szükség esetén használjuk a
megfelelő lopásgátló anyát
(B-113. ábra).
113. ábra
F0X0094m
112. ábra
F0X0093m
110. ábra
F0X0091m
111. ábra
F0X0092m

121

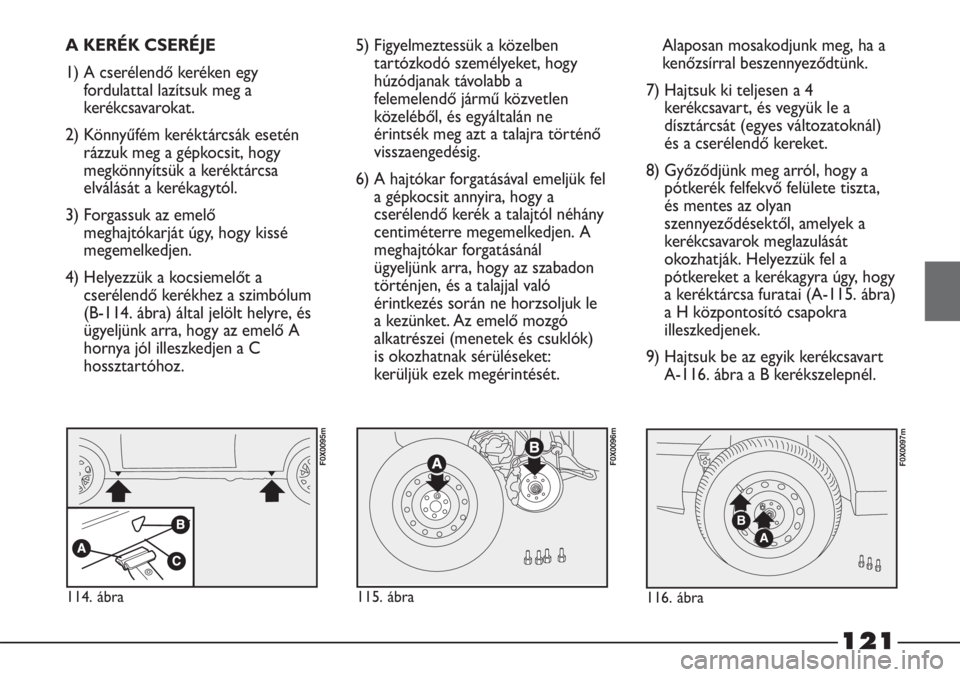

A KERÉK CSERÉJE
1) A cserélendő keréken egy
fordulattal lazítsuk meg a
kerékcsavarokat.
2) Könnyűfém keréktárcsák esetén
rázzuk meg a gépkocsit, hogy
megkönnyítsük a keréktárcsa
elválását a kerékagytól.
3) Forgassuk az emelő
meghajtókarját úgy, hogy kissé
megemelkedjen.
4) Helyezzük a kocsiemelőt a
cserélendő kerékhez a szimbólum
(B-114. ábra) által jelölt helyre, és
ügyeljünk arra, hogy az emelő A
hornya jól illeszkedjen a C
hossztartóhoz.5) Figyelmeztessük a közelben
tartózkodó személyeket, hogy
húzódjanak távolabb a
felemelendő jármű közvetlen
közeléből, és egyáltalán ne
érintsék meg azt a talajra történő
visszaengedésig.
6) A hajtókar forgatásával emeljük fel
a gépkocsit annyira, hogy a
cserélendő kerék a talajtól néhány
centiméterre megemelkedjen. A
meghajtókar forgatásánál
ügyeljünk arra, hogy az szabadon
történjen, és a talajjal való
érintkezés során ne horzsoljuk le
a kezünket. Az emelő mozgó
alkatrészei (menetek és csuklók)
is okozhatnak sérüléseket:
kerüljük ezek megérintését. Alaposan mosakodjunk meg, ha a
kenőzsírral beszennyeződtünk.
7) Hajtsuk ki teljesen a 4
kerékcsavart, és vegyük le a
dísztárcsát (egyes változatoknál)
és a cserélendő kereket.
8) Győződjünk meg arról, hogy a
pótkerék felfekvő felülete tiszta,
és mentes az olyan
szennyeződésektől, amelyek a
kerékcsavarok meglazulását
okozhatják. Helyezzük fel a
pótkereket a kerékagyra úgy, hogy
a keréktárcsa furatai (A-115. ábra)
a H központosító csapokra
illeszkedjenek.
9) Hajtsuk be az egyik kerékcsavart
A-116. ábra a B kerékszelepnél.
A
B
116. ábra
F0X0097m
114. ábra
F0X0095m
115. ábra
F0X0096m

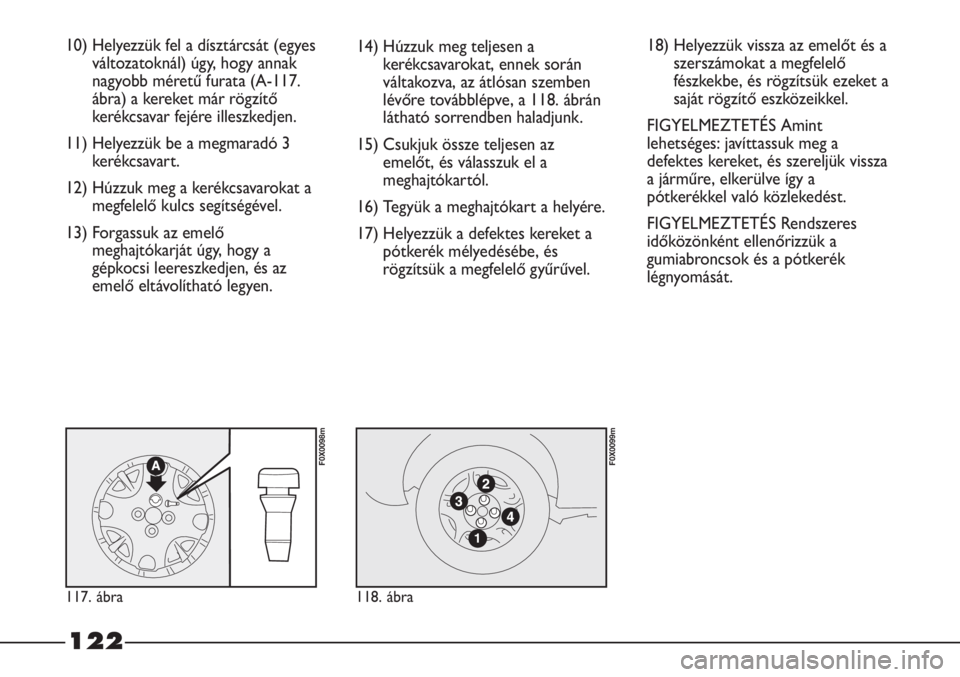

122
10) Helyezzük fel a dísztárcsát (egyes
változatoknál) úgy, hogy annak
nagyobb méretű furata (A-117.
ábra) a kereket már rögzítő
kerékcsavar fejére illeszkedjen.
11) Helyezzük be a megmaradó 3
kerékcsavart.
12) Húzzuk meg a kerékcsavarokat a
megfelelő kulcs segítségével.
13) Forgassuk az emelő
meghajtókarját úgy, hogy a
gépkocsi leereszkedjen, és az
emelő eltávolítható legyen.14) Húzzuk meg teljesen a
kerékcsavarokat, ennek során
váltakozva, az átlósan szemben
lévőre továbblépve, a 118. ábrán
látható sorrendben haladjunk.
15) Csukjuk össze teljesen az
emelőt, és válasszuk el a
meghajtókartól.
16) Tegyük a meghajtókart a helyére.
17) Helyezzük a defektes kereket a
pótkerék mélyedésébe, és
rögzítsük a megfelelő gyűrűvel.
117. ábra
F0X0098m
118. ábra
F0X0099m
18) Helyezzük vissza az emelőt és a
szerszámokat a megfelelő
fészkekbe, és rögzítsük ezeket a
saját rögzítő eszközeikkel.
FIGYELMEZTETÉS Amint
lehetséges: javíttassuk meg a
defektes kereket, és szereljük vissza
a járműre, elkerülve így a
pótkerékkel való közlekedést.
FIGYELMEZTETÉS Rendszeres
időközönként ellenőrizzük a
gumiabroncsok és a pótkerék
légnyomását.

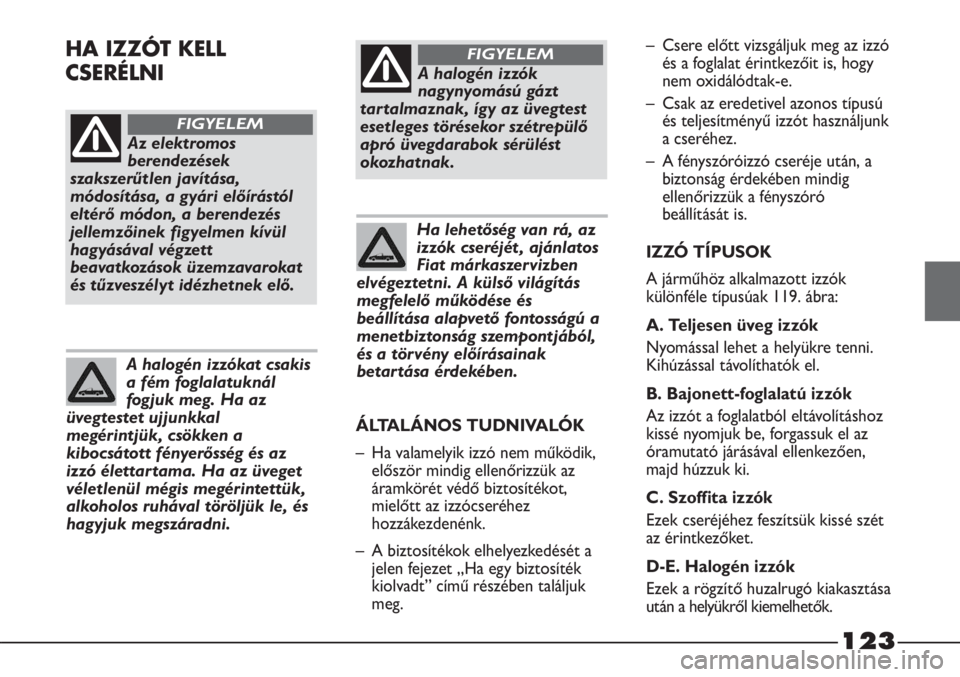

123
Az elektromos
berendezések
szakszerűtlen javítása,
módosítása, a gyári előírástól
eltérő módon, a berendezés
jellemzőinek figyelmen kívül
hagyásával végzett
beavatkozások üzemzavarokat
és tűzveszélyt idézhetnek elő.
FIGYELEM
A halogén izzók
nagynyomású gázt
tartalmaznak, így az üvegtest
esetleges törésekor szétrepülő
apró üvegdarabok sérülést
okozhatnak.
FIGYELEM
A halogén izzókat csakis
a fém foglalatuknál
fogjuk meg. Ha az
üvegtestet ujjunkkal
megérintjük, csökken a
kibocsátott fényerősség és az
izzó élettartama. Ha az üveget
véletlenül mégis megérintettük,
alkoholos ruhával töröljük le, és
hagyjuk megszáradni.
Ha lehetőség van rá, az
izzók cseréjét , ajánlatos
Fiat márkaszervizben
elvégeztetni. A külső világítás
megfelelő működése és
beállítása alapvető fontosságú a
menetbiztonság szempontjából,
és a törvény előírásainak
betartása érdekében.
– Csere előtt vizsgáljuk meg az izzó
és a foglalat érintkezőit is, hogy
nem oxidálódtak-e.
– Csak az eredetivel azonos típusú
és teljesítményű izzót használjunk
a cseréhez.
– A fényszóróizzó cseréje után, a
biztonság érdekében mindig
ellenőrizzük a fényszóró
beállítását is.
IZZÓ TÍPUSOK
A járműhöz alkalmazott izzók
különféle típusúak 119. ábra:
A. Teljesen üveg izzók
Nyomással lehet a helyükre tenni.
Kihúzással távolíthatók el.
B. Bajonett-foglalatú izzók
Az izzót a foglalatból eltávolításhoz
kissé nyomjuk be, forgassuk el az
óramutató járásával ellenkezően,
majd húzzuk ki.
C. Szoffita izzók
Ezek cseréjéhez feszítsük kissé szét
az érintkezőket.
D-E. Halogén izzók
Ezek a rögzítő huzalrugó kiakasztása
után a helyükről kiemelhetők.HA IZZÓT KELL
CSERÉLNI
ÁLTALÁNOS TUDNIVALÓK
– Ha valamelyik izzó nem működik,
először mindig ellenőrizzük az
áramkörét védő biztosítékot,
mielőtt az izzócseréhez
hozzákezdenénk.
– A biztosítékok elhelyezkedését a
jelen fejezet „Ha egy biztosíték
kiolvadt” című részében találjuk
meg.

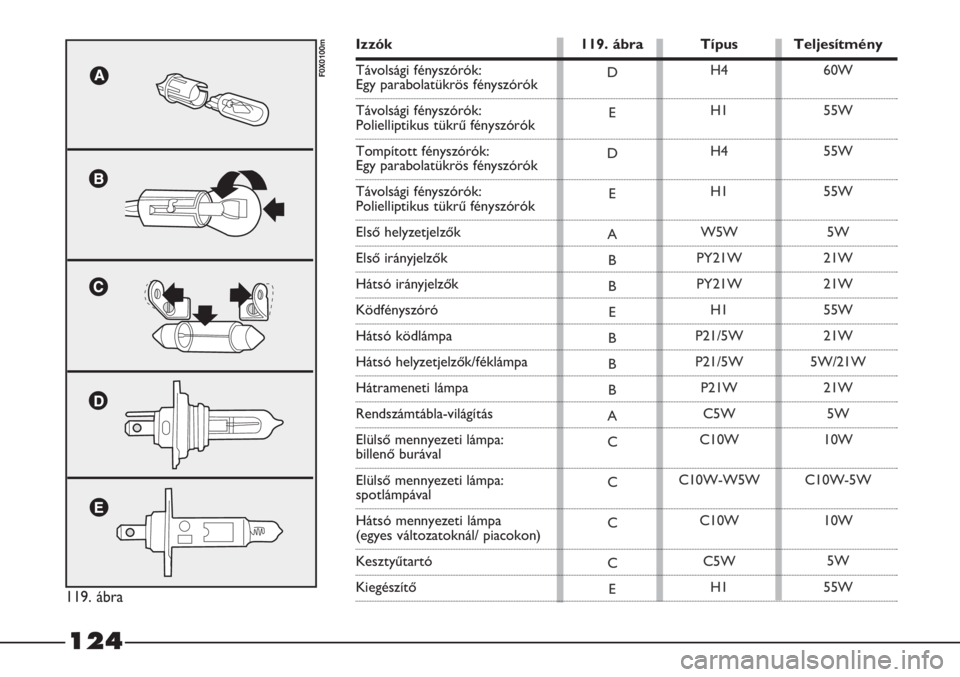

124
119. ábra
F0X0100mD
E
D
E
A
B
B
E
B
B
B
A
C
C
C
C
EH4
H1
H4
H1
W5W
PY21W
PY21W
H1
P21/5W
P21/5W
P21W
C5W
C10W
C10W-W5W
C10W
C5W
H160W
55W
55W
55W
5W
21W
21W
55W
21W
5W/21W
21W
5W
10W
C10W-5W
10W
5W
55W
Izzók 119. ábra Típus Teljesítmény
Távolsági fényszórók:
Egy parabolatükrös fényszórók
Távolsági fényszórók:
Polielliptikus tükrű fényszórók
Tompított fényszórók:
Egy parabolatükrös fényszórók
Távolsági fényszórók:
Polielliptikus tükrű fényszórók
Első helyzetjelzők
Első irányjelzők
Hátsó irányjelzők
Ködfényszóró
Hátsó ködlámpa
Hátsó helyzetjelzők/féklámpa
Hátrameneti lámpa
Rendszámtábla-világítás
Elülső mennyezeti lámpa:
billenő burával
Elülső mennyezeti lámpa:
spotlámpával
Hátsó mennyezeti lámpa
(egyes változatoknál/ piacokon)
Kesztyűtartó
Kiegészítő

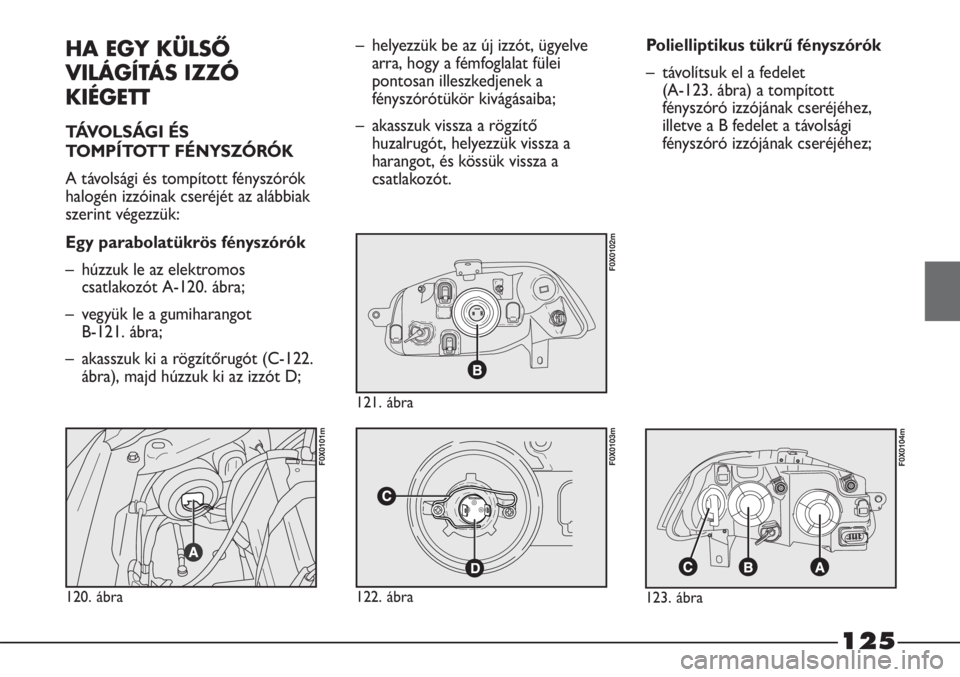

125
HA EGY KÜLSŐ
VILÁGÍTÁS IZZÓ
KIÉGETT
TÁVOLSÁGI ÉS
TOMPÍTOTT FÉNYSZÓRÓK
A távolsági és tompított fényszórók
halogén izzóinak cseréjét az alábbiak
szerint végezzük:
Egy parabolatükrös fényszórók
– húzzuk le az elektromos
csatlakozót A-120. ábra;
– vegyük le a gumiharangot
B-121. ábra;
– akasszuk ki a rögzítőrugót (C-122.
ábra), majd húzzuk ki az izzót D;– helyezzük be az új izzót, ügyelve
arra, hogy a fémfoglalat fülei
pontosan illeszkedjenek a
fényszórótükör kivágásaiba;
– akasszuk vissza a rögzítő
huzalrugót, helyezzük vissza a
harangot, és kössük vissza a
csatlakozót.Polielliptikus tükrű fényszórók
– távolítsuk el a fedelet
(A-123. ábra) a tompított
fényszóró izzójának cseréjéhez,
illetve a B fedelet a távolsági
fényszóró izzójának cseréjéhez;
123. ábra
F0X0104m
122. ábra
F0X0103m
120. ábra
F0X0101m
121. ábra
F0X0102m

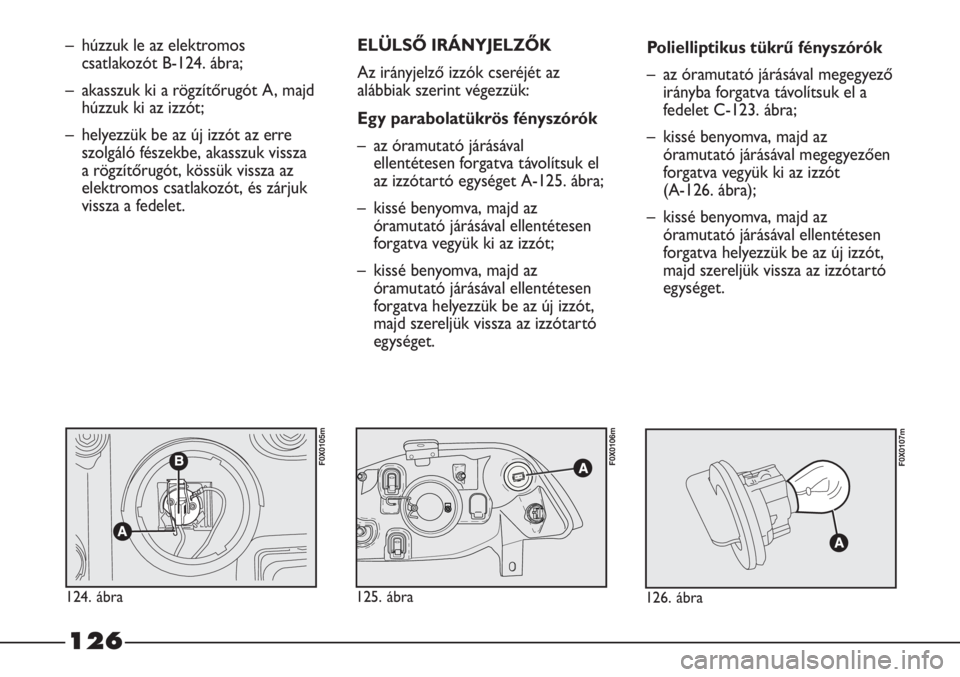

126
– húzzuk le az elektromos
csatlakozót B-124. ábra;
– akasszuk ki a rögzítőrugót A, majd
húzzuk ki az izzót;
– helyezzük be az új izzót az erre
szolgáló fészekbe, akasszuk vissza
a rögzítőrugót, kössük vissza az
elektromos csatlakozót, és zárjuk
vissza a fedelet.ELÜLSŐ IRÁNYJELZŐK
Az irányjelző izzók cseréjét az
alábbiak szerint végezzük:
Egy parabolatükrös fényszórók
– az óramutató járásával
ellentétesen forgatva távolítsuk el
az izzótartó egységet A-125. ábra;
– kissé benyomva, majd az
óramutató járásával ellentétesen
forgatva vegyük ki az izzót;
– kissé benyomva, majd az
óramutató járásával ellentétesen
forgatva helyezzük be az új izzót,
majd szereljük vissza az izzótartó
egységet.Polielliptikus tükrű fényszórók
– az óramutató járásával megegyező
irányba forgatva távolítsuk el a
fedelet C-123. ábra;
– kissé benyomva, majd az
óramutató járásával megegyezően
forgatva vegyük ki az izzót
(A-126. ábra);
– kissé benyomva, majd az
óramutató járásával ellentétesen
forgatva helyezzük be az új izzót,
majd szereljük vissza az izzótartó
egységet.
126. ábra
F0X0107m
124. ábra
F0X0105m
125. ábra
F0X0106m

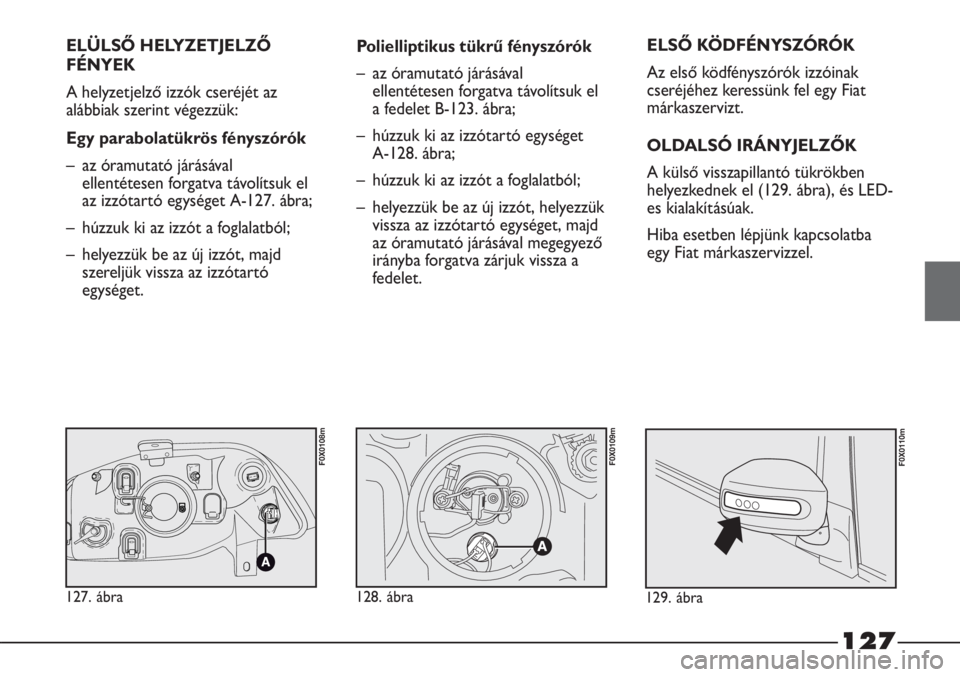

127
ELÜLSŐ HELYZETJELZŐ
FÉNYEK
A helyzetjelző izzók cseréjét az
alábbiak szerint végezzük:
Egy parabolatükrös fényszórók
– az óramutató járásával
ellentétesen forgatva távolítsuk el
az izzótartó egységet A-127. ábra;
– húzzuk ki az izzót a foglalatból;
– helyezzük be az új izzót, majd
szereljük vissza az izzótartó
egységet.Polielliptikus tükrű fényszórók
– az óramutató járásával
ellentétesen forgatva távolítsuk el
a fedelet B-123. ábra;
– húzzuk ki az izzótartó egységet
A-128. ábra;
– húzzuk ki az izzót a foglalatból;
– helyezzük be az új izzót, helyezzük
vissza az izzótartó egységet, majd
az óramutató járásával megegyező
irányba forgatva zárjuk vissza a
fedelet.ELSŐ KÖDFÉNYSZÓRÓK
Az első ködfényszórók izzóinak
cseréjéhez keressünk fel egy Fiat
márkaszervizt.
OLDALSÓ IRÁNYJELZŐK
A külső visszapillantó tükrökben
helyezkednek el (129. ábra), és LED-
es kialakításúak.
Hiba esetben lépjünk kapcsolatba
egy Fiat márkaszervizzel.
129. ábra
F0X0110m
127. ábra
F0X0108m
128. ábra
F0X0109m

128

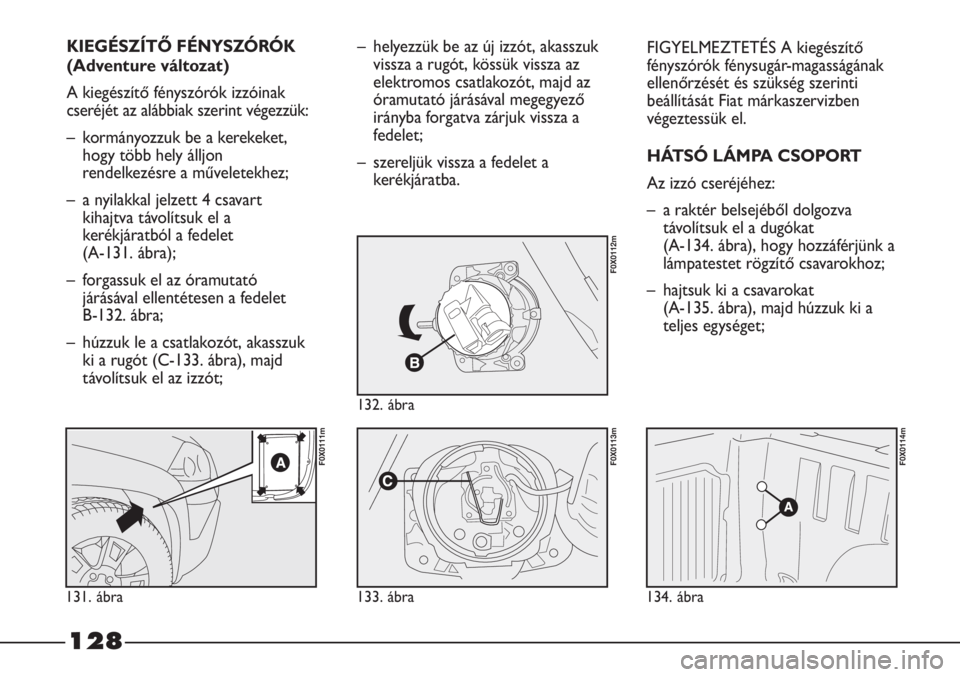

KIEGÉSZÍTŐ FÉNYSZÓRÓK
(Adventure változat)
A kiegészítő fényszórók izzóinak
cseréjét az alábbiak szerint végezzük:
– kormányozzuk be a kerekeket,
hogy több hely álljon
rendelkezésre a műveletekhez;
– a nyilakkal jelzett 4 csavart
kihajtva távolítsuk el a
kerékjáratból a fedelet
(A-131. ábra);
– forgassuk el az óramutató
járásával ellentétesen a fedelet
B-132. ábra;
– húzzuk le a csatlakozót, akasszuk
ki a rugót (C-133. ábra), majd
távolítsuk el az izzót;
131. ábra
F0X0111m
132. ábra
F0X0112m
133. ábra
F0X0113m
134. ábra
F0X0114m
– helyezzük be az új izzót, akasszuk
vissza a rugót, kössük vissza az
elektromos csatlakozót, majd az
óramutató járásával megegyező
irányba forgatva zárjuk vissza a
fedelet;
– szereljük vissza a fedelet a
kerékjáratba.FIGYELMEZTETÉS A kiegészítő
fényszórók fénysugár-magasságának
ellenőrzését és szükség szerinti
beállítását Fiat márkaszervizben
végeztessük el.
HÁTSÓ LÁMPA CSOPORT
Az izzó cseréjéhez:
– a raktér belsejéből dolgozva
távolítsuk el a dugókat
(A-134. ábra), hogy hozzáférjünk a
lámpatestet rögzítő csavarokhoz;
– hajtsuk ki a csavarokat
(A-135. ábra), majd húzzuk ki a
teljes egységet;
