29
Se o ponteiro se
posicionar na zona
vermelha, desligar
imediatamente o motor e
contactar a Rede de Assistência
Fiat.
Se a condição
permanecer apesar das
medidas tomadas,
desligar o motor e contactar a
Rede de Assistência Fiat.

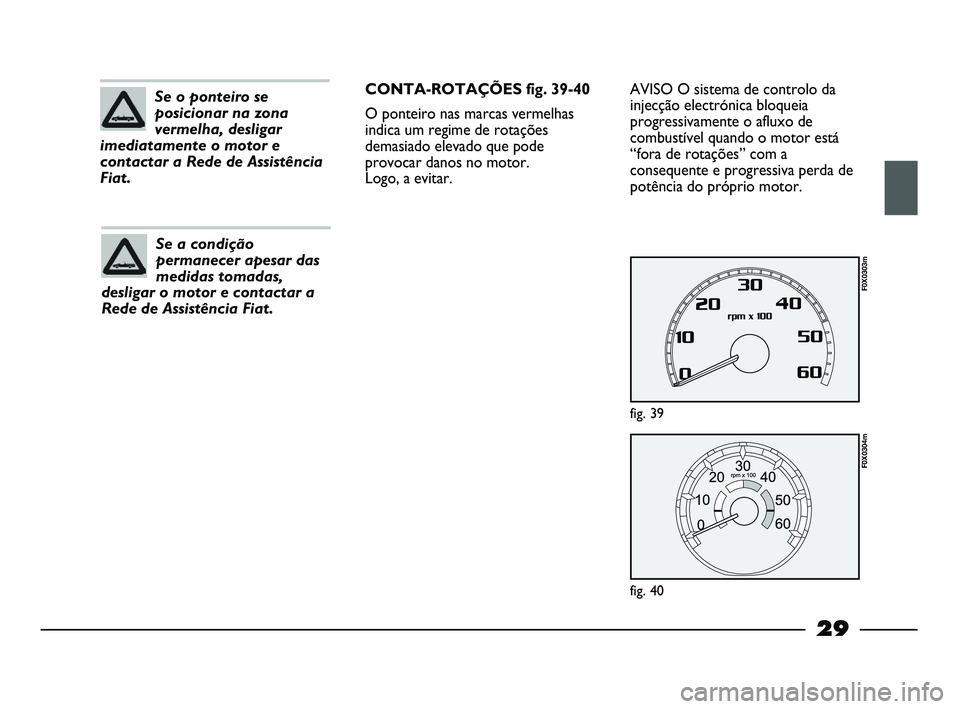

CONTA-ROTAÇÕES fig. 39-40
O ponteiro nas marcas vermelhas
indica um regime de rotações
demasiado elevado que pode
provocar danos no motor.
Logo, a evitar.AVISO O sistema de controlo da
injecção electrónica bloqueia
progressivamente o afluxo de
combustível quando o motor está
“fora de rotações” com a
consequente e progressiva perda de
potência do próprio motor.
fig. 39
F0X0303m
fig. 40
F0X0304m
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 29
Page 32 of 187
30

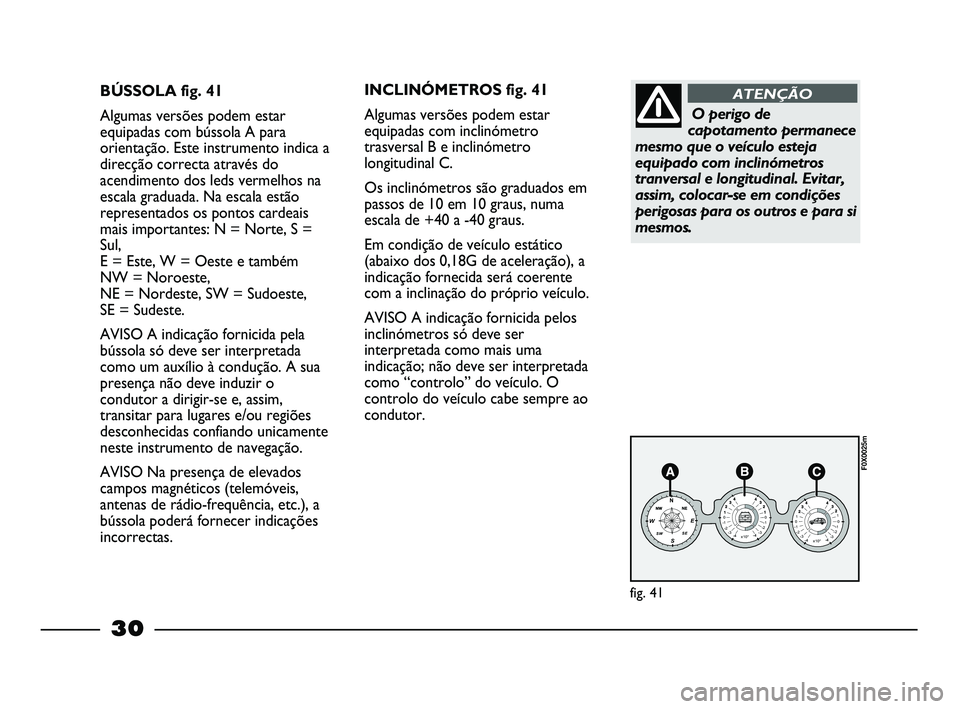

BÚSSOLA fig. 41
Algumas versões podem estar
equipadas com bússola A para
orientação. Este instrumento indica a
direcção correcta através do
acendimento dos leds vermelhos na
escala graduada. Na escala estão
representados os pontos cardeais
mais importantes: N = Norte, S =
Sul,
E = Este, W = Oeste e também
NW = Noroeste,
NE = Nordeste, SW = Sudoeste,
SE = Sudeste.
AVISO A indicação fornicida pela
bússola só deve ser interpretada
como um auxílio à condução. A sua
presença não deve induzir o
condutor a dirigir-se e, assim,
transitar para lugares e/ou regiões
desconhecidas confiando unicamente
neste instrumento de navegação.
AVISO Na presença de elevados
campos magnéticos (telemóveis,
antenas de rádio-frequência, etc.), a
bússola poderá fornecer indicações
incorrectas.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
fig. 41
F0X0025m
INCLINÓMETROS fig. 41
Algumas versões podem estar
equipadas com inclinómetro
trasversal B e inclinómetro
longitudinal C.
Os inclinómetros são graduados em
passos de 10 em 10 graus, numa
escala de +40 a -40 graus.
Em condição de veículo estático
(abaixo dos 0,18G de aceleração), a
indicação fornecida será coerente
com a inclinação do próprio veículo.
AVISO A indicação fornicida pelos
inclinómetros só deve ser
interpretada como mais uma
indicação; não deve ser interpretada
como “controlo” do veículo. O
controlo do veículo cabe sempre ao
condutor.
O perigo de
capotamento permanece
mesmo que o veículo esteja
equipado com inclinómetros
tranversal e longitudinal. Evitar,
assim, colocar-se em condições
perigosas para os outros e para si
mesmos.
ATENÇÃO
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 30
Page 33 of 187
31

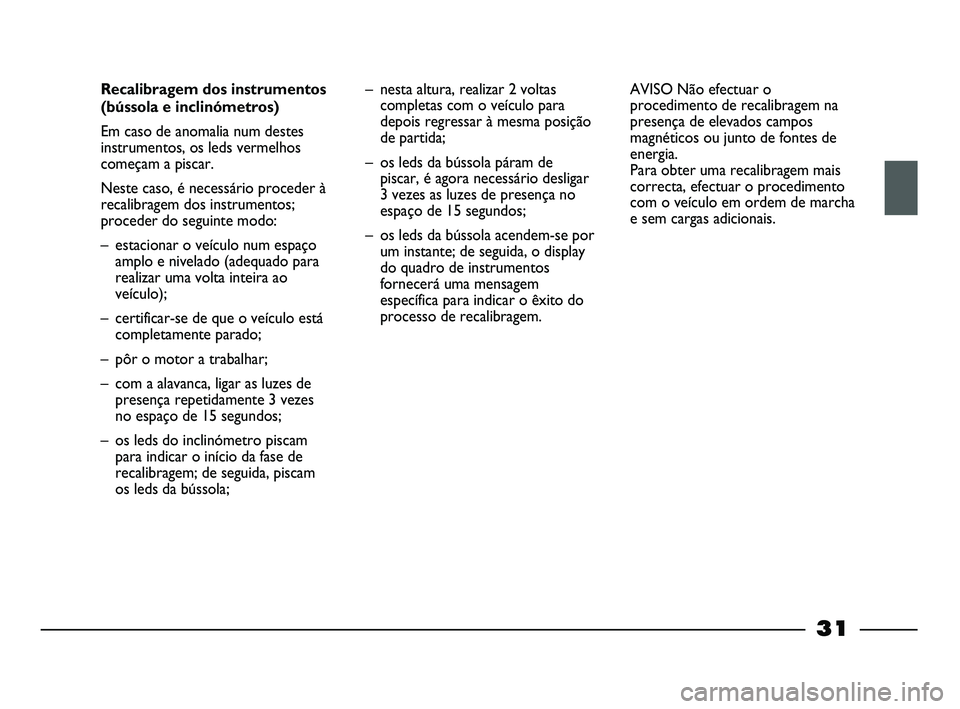

Recalibragem dos instrumentos
(bússola e inclinómetros)
Em caso de anomalia num destes
instrumentos, os leds vermelhos
começam a piscar.
Neste caso, é necessário proceder à
recalibragem dos instrumentos;
proceder do seguinte modo:
– estacionar o veículo num espaço
amplo e nivelado (adequado para
realizar uma volta inteira ao
veículo);
– certificar-se de que o veículo está
completamente parado;
– pôr o motor a trabalhar;
– com a alavanca, ligar as luzes de
presença repetidamente 3 vezes
no espaço de 15 segundos;
– os leds do inclinómetro piscam
para indicar o início da fase de
recalibragem; de seguida, piscam
os leds da bússola;– nesta altura, realizar 2 voltas
completas com o veículo para
depois regressar à mesma posição
de partida;
– os leds da bússola páram de
piscar, é agora necessário desligar
3 vezes as luzes de presença no
espaço de 15 segundos;
– os leds da bússola acendem-se por
um instante; de seguida, o display
do quadro de instrumentos
fornecerá uma mensagem
específica para indicar o êxito do
processo de recalibragem.AVISO Não efectuar o
procedimento de recalibragem na
presença de elevados campos
magnéticos ou junto de fontes de
energia.
Para obter uma recalibragem mais
correcta, efectuar o procedimento
com o veículo em ordem de marcha
e sem cargas adicionais.
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 31
Page 34 of 187
32

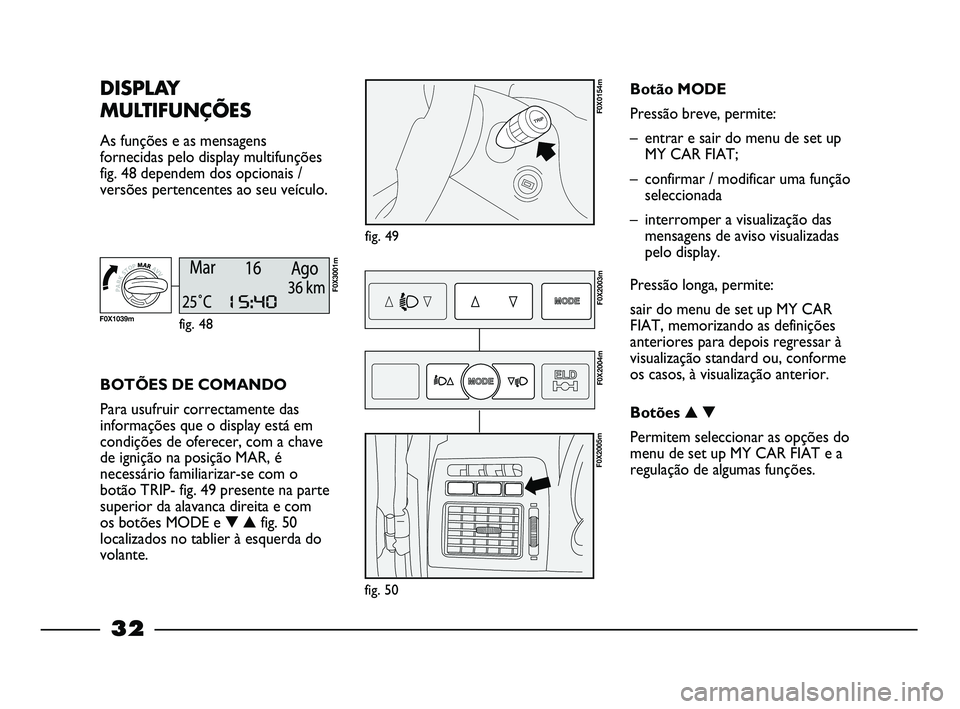

DISPLAY
MULTIFUNÇÕES
As funções e as mensagens
fornecidas pelo display multifunções
fig. 48 dependem dos opcionais /
versões pertencentes ao seu veículo.
fig. 49
F0X0154m
BOTÕES DE COMANDO
Para usufruir correctamente das
informações que o display está em
condições de oferecer, com a chave
de ignição na posição MAR, é
necessário familiarizar-se com o
botão TRIP- fig. 49 presente na parte
superior da alavanca direita e com
os botões MODE e ▼▲ fig. 50
localizados no tablier à esquerda do
volante.Botão MODE
Pressão breve, permite:
– entrar e sair do menu de set up
MY CAR FIAT;
– confirmar / modificar uma função
seleccionada
– interromper a visualização das
mensagens de aviso visualizadas
pelo display.
Pressão longa, permite:
sair do menu de set up MY CAR
FIAT, memorizando as definições
anteriores para depois regressar à
visualização standard ou, conforme
os casos, à visualização anterior.
Botões ▲▼
Permitem seleccionar as opções do
menu de set up MY CAR FIAT e a
regulação de algumas funções.
fig. 48
F0X3001m
F0X1039m
F0X2003m
F0X2004m
fig. 50
F0X2005m
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 32
Page 35 of 187
33

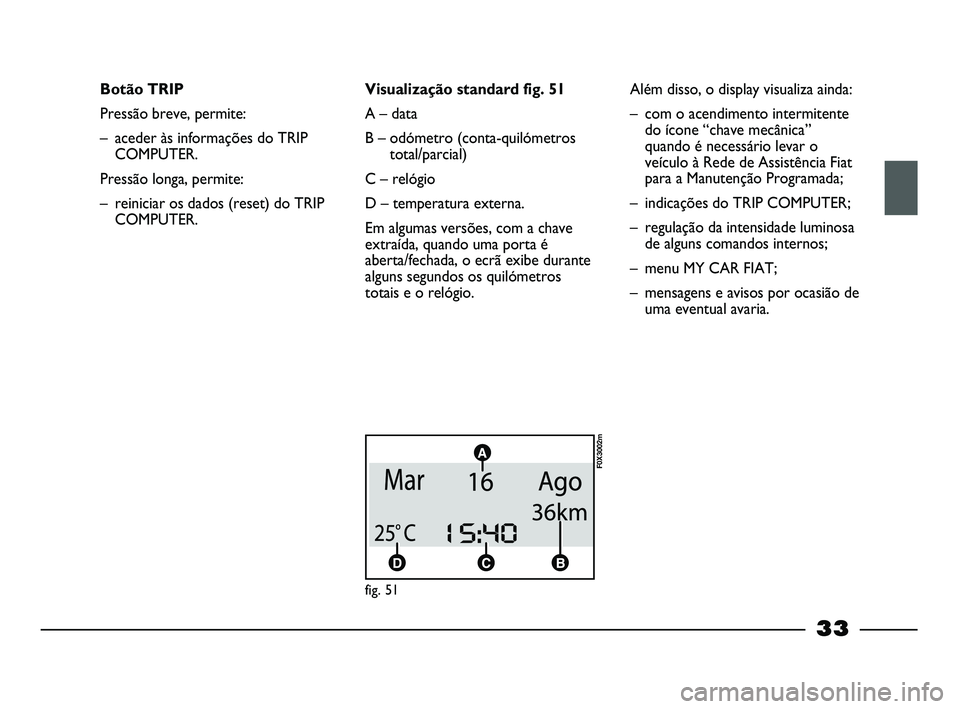

Botão TRIP
Pressão breve, permite:
– aceder às informações do TRIP
COMPUTER.
Pressão longa, permite:
– reiniciar os dados (reset) do TRIP
COMPUTER.Visualização standard fig. 51
A – data
B – odómetro (conta-quilómetros
total/parcial)
C – relógio
D – temperatura externa.
Em algumas versões, com a chave
extraída, quando uma porta é
aberta/fechada, o ecrã exibe durante
alguns segundos os quilómetros
totais e o relógio.
F0X3002m
Além disso, o display visualiza ainda:
– com o acendimento intermitente
do ícone “chave mecânica”
quando é necessário levar o
veículo à Rede de Assistência Fiat
para a Manutenção Programada;
– indicações do TRIP COMPUTER;
– regulação da intensidade luminosa
de alguns comandos internos;
– menu MY CAR FIAT;
– mensagens e avisos por ocasião de
uma eventual avaria.
fig. 51
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 33
Page 36 of 187
34

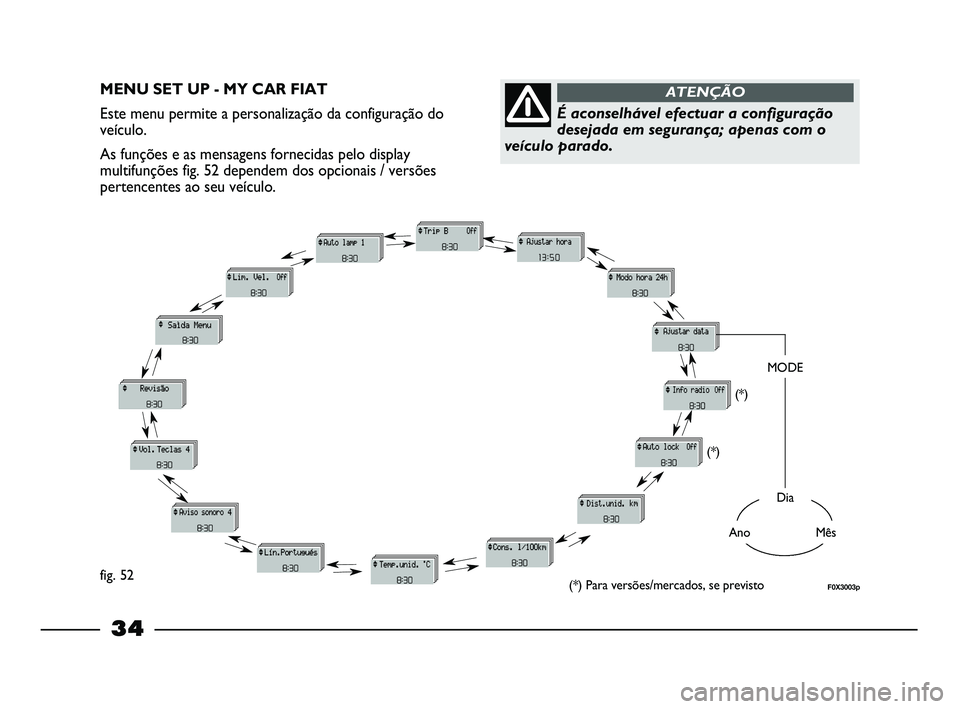

MENU SET UP - MY CAR FIAT
Este menu permite a personalização da configuração do
veículo.
As funções e as mensagens fornecidas pelo display
multifunções fig. 52 dependem dos opcionais / versões
pertencentes ao seu veículo.
É aconselhável efectuar a configuração
desejada em segurança; apenas com o
veículo parado.
ATENÇÃO
F0X3003pfig. 52
Dia
AnoMês
MODE
(*) Para versões/mercados, se previsto (*)
(*)
007-044 STRADA LUM PT 2ed 4-04-2012 9:10 Pagina 34
Page 37 of 187
35

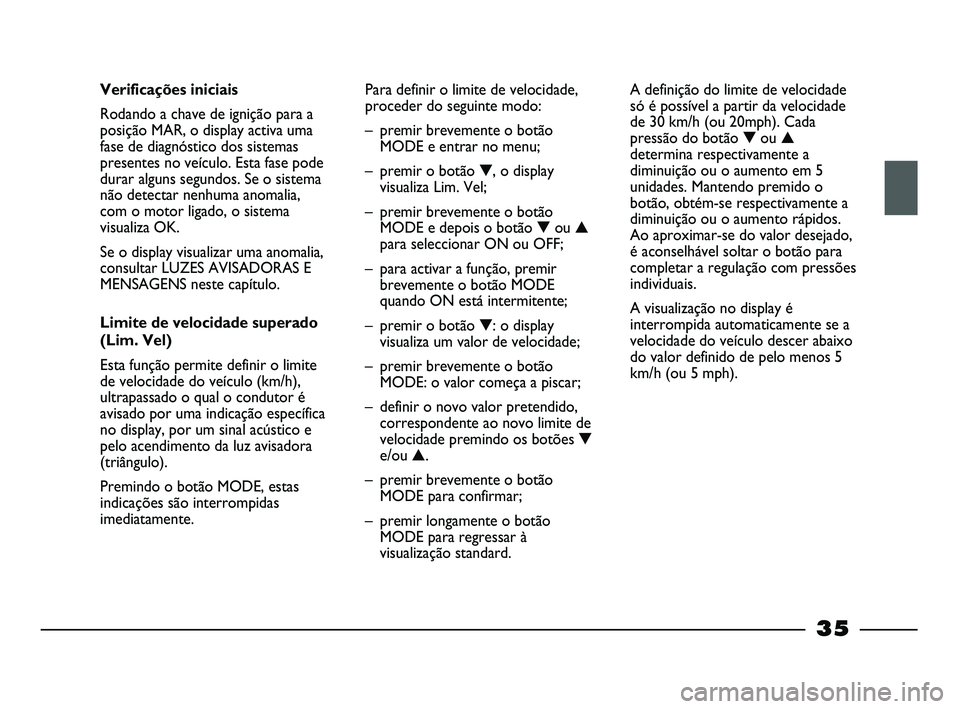

Verificações iniciais
Rodando a chave de ignição para a
posição MAR, o display activa uma
fase de diagnóstico dos sistemas
presentes no veículo. Esta fase pode
durar alguns segundos. Se o sistema
não detectar nenhuma anomalia,
com o motor ligado, o sistema
visualiza OK.
Se o display visualizar uma anomalia,
consultar LUZES AVISADORAS E
MENSAGENS neste capítulo.
Limite de velocidade superado
(Lim. Vel)
Esta função permite definir o limite
de velocidade do veículo (km/h),
ultrapassado o qual o condutor é
avisado por uma indicação específica
no display, por um sinal acústico e
pelo acendimento da luz avisadora
(triângulo).
Premindo o botão MODE, estas
indicações são interrompidas
imediatamente. Para definir o limite de velocidade,
proceder do seguinte modo:
– premir brevemente o botão
MODE e entrar no menu;
– premir o botão ▼, o display
visualiza Lim. Vel;
– premir brevemente o botão
MODE e depois o botão ▼ou ▲
para seleccionar ON ou OFF;
– para activar a função, premir
brevemente o botão MODE
quando ON está intermitente;
– premir o botão ▼: o display
visualiza um valor de velocidade;
– premir brevemente o botão
MODE: o valor começa a piscar;
– definir o novo valor pretendido,
correspondente ao novo limite de
velocidade premindo os botões ▼
e/ou ▲.
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.A definição do limite de velocidade
só é possível a partir da velocidade
de 30 km/h (ou 20mph). Cada
pressão do botão ▼ou ▲
determina respectivamente a
diminuição ou o aumento em 5
unidades. Mantendo premido o
botão, obtém-se respectivamente a
diminuição ou o aumento rápidos.
Ao aproximar-se do valor desejado,
é aconselhável soltar o botão para
completar a regulação com pressões
individuais.
A visualização no display é
interrompida automaticamente se a
velocidade do veículo descer abaixo
do valor definido de pelo menos 5
km/h (ou 5 mph).
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 35
Page 38 of 187
36

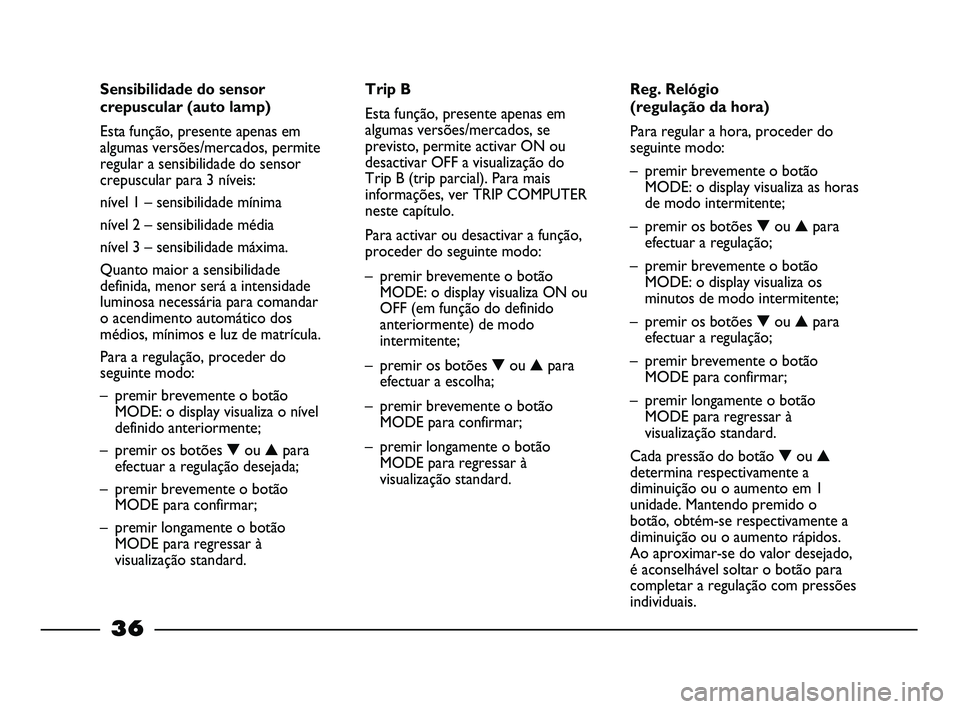

Sensibilidade do sensor
crepuscular (auto lamp)
Esta função, presente apenas em
algumas versões/mercados, permite
regular a sensibilidade do sensor
crepuscular para 3 níveis:
nível 1 – sensibilidade mínima
nível 2 – sensibilidade média
nível 3 – sensibilidade máxima.
Quanto maior a sensibilidade
definida, menor será a intensidade
luminosa necessária para comandar
o acendimento automático dos
médios, mínimos e luz de matrícula.
Para a regulação, proceder do
seguinte modo:
– premir brevemente o botão
MODE: o display visualiza o nível
definido anteriormente;
– premir os botões ▼ou ▲para
efectuar a regulação desejada;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.Trip B
Esta função, presente apenas em
algumas versões/mercados, se
previsto, permite activar ON ou
desactivar OFF a visualização do
Trip B (trip parcial). Para mais
informações, ver TRIP COMPUTER
neste capítulo.
Para activar ou desactivar a função,
proceder do seguinte modo:
– premir brevemente o botão
MODE: o display visualiza ON ou
OFF (em função do definido
anteriormente) de modo
intermitente;
– premir os botões ▼ou ▲para
efectuar a escolha;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.Reg. Relógio
(regulação da hora)
Para regular a hora, proceder do
seguinte modo:
– premir brevemente o botão
MODE: o display visualiza as horas
de modo intermitente;
– premir os botões ▼ou ▲para
efectuar a regulação;
– premir brevemente o botão
MODE: o display visualiza os
minutos de modo intermitente;
– premir os botões ▼ou ▲para
efectuar a regulação;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
Cada pressão do botão ▼ou ▲
determina respectivamente a
diminuição ou o aumento em 1
unidade. Mantendo premido o
botão, obtém-se respectivamente a
diminuição ou o aumento rápidos.
Ao aproximar-se do valor desejado,
é aconselhável soltar o botão para
completar a regulação com pressões
individuais.
007-044 STRADA LUM PT 1ed 23-01-2012 12:18 Pagina 36

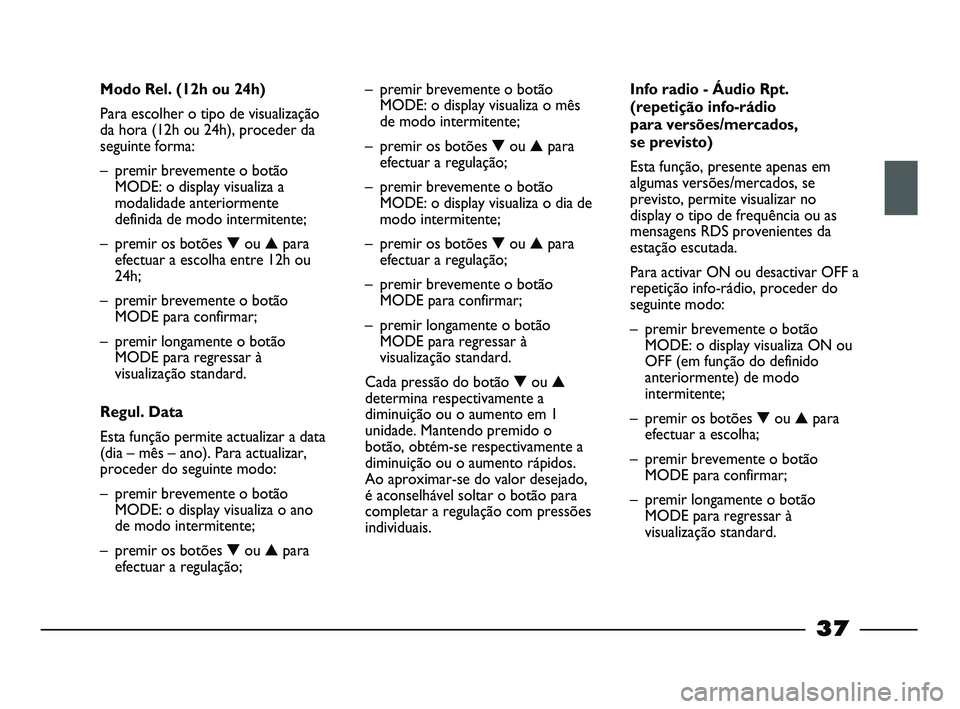

Page 39 of 187
37
Modo Rel. (12h ou 24h)
Para escolher o tipo de visualização
da hora (12h ou 24h), proceder da
seguinte forma:
– premir brevemente o botão
MODE: o display visualiza a
modalidade anteriormente
definida de modo intermitente;
– premir os botões ▼ou ▲para
efectuar a escolha entre 12h ou
24h;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
Regul. Data
Esta função permite actualizar a data
(dia – mês – ano). Para actualizar,
proceder do seguinte modo:
– premir brevemente o botão
MODE: o display visualiza o ano
de modo intermitente;
– premir os botões ▼ou ▲para
efectuar a regulação;
– premir brevemente o botão
MODE: o display visualiza o mês
de modo intermitente;
– premir os botões ▼ou ▲para
efectuar a regulação;
– premir brevemente o botão
MODE: o display visualiza o dia de
modo intermitente;
– premir os botões ▼ou ▲para
efectuar a regulação;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
Cada pressão do botão ▼ou ▲
determina respectivamente a
diminuição ou o aumento em 1
unidade. Mantendo premido o
botão, obtém-se respectivamente a
diminuição ou o aumento rápidos.
Ao aproximar-se do valor desejado,
é aconselhável soltar o botão para
completar a regulação com pressões
individuais.
Áudio Rpt.
(repetição info-rádio
para versões/mercados,
se previsto)
Esta função, presente apenas em
algumas versões/mercados, se
previsto, permite visualizar no
display o tipo de frequência ou as
mensagens RDS provenientes da
estação escutada.
Para activar ON ou desactivar OFF a
repetição info-rádio, proceder do
seguinte modo:
– premir brevemente o botão
MODE: o display visualiza ON ou
OFF (em função do definido
anteriormente) de modo
intermitente;
– premir os botões ▼ou ▲para
efectuar a escolha;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
007-044 STRADA LUM PT 2ed 4-04-2012 9:10 Pagina 37
Info radio -

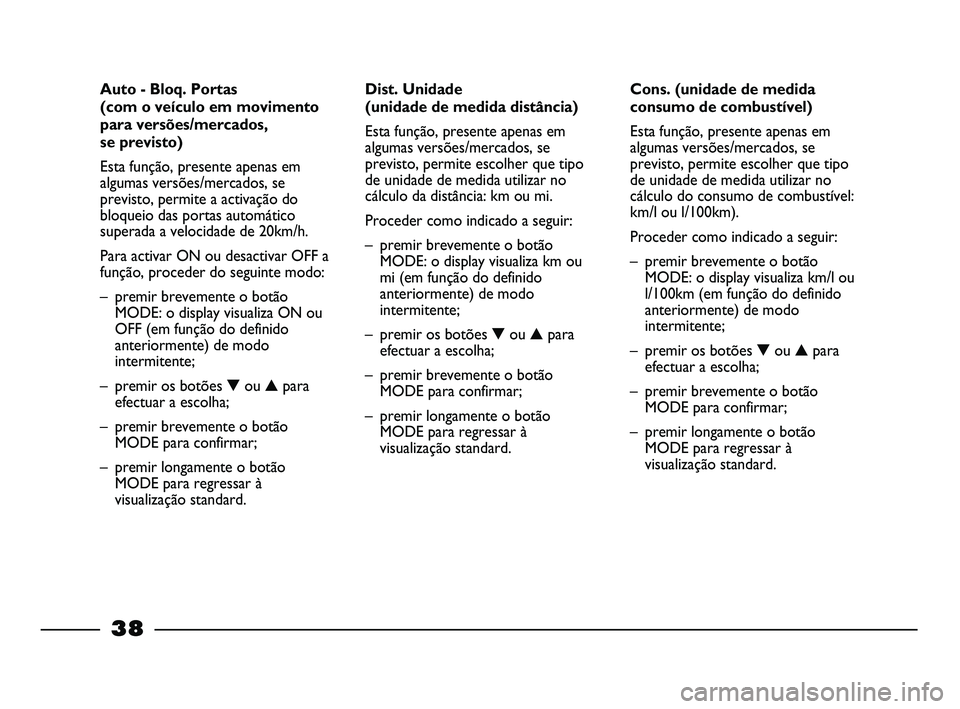

Page 40 of 187
38
Cons. (unidade de medida
consumo de combustível)
Esta função, presente apenas em
algumas versões/mercados, se
previsto, permite escolher que tipo
de unidade de medida utilizar no
cálculo do consumo de combustível:
km/l ou l/100km).
Proceder como indicado a seguir:
– premir brevemente o botão
MODE: o display visualiza km/l ou
l/100km (em função do definido
anteriormente) de modo
intermitente;
– premir os botões ▼ou ▲para
efectuar a escolha;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
(com o veículo em movimento
para versões/mercados,
se previsto)
Esta função, presente apenas em
algumas versões/mercados, se
previsto, permite a activação do
bloqueio das portas automático
superada a velocidade de 20km/h.
Para activar ON ou desactivar OFF a
função, proceder do seguinte modo:
– premir brevemente o botão
MODE: o display visualiza ON ou
OFF (em função do definido
anteriormente) de modo
intermitente;
– premir os botões ▼ou ▲para
efectuar a escolha;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
Dist. Unidade
(unidade de medida distância)
Esta função, presente apenas em
algumas versões/mercados, se
previsto, permite escolher que tipo
de unidade de medida utilizar no
cálculo da distância: km ou mi.
Proceder como indicado a seguir:
– premir brevemente o botão
MODE: o display visualiza km ou
mi (em função do definido
anteriormente) de modo
intermitente;
– premir os botões ▼ou ▲para
efectuar a escolha;
– premir brevemente o botão
MODE para confirmar;
– premir longamente o botão
MODE para regressar à
visualização standard.
007-044 STRADA LUM PT 2ed 4-04-2012 9:10 Pagina 38
Auto - Bloq. Portas
