Dezaktywacja wymuszona systemu
Można zdezaktywować ten system
całkowicie, naciskając dłużej przycisk 2.
Lampka wbudowana w przełącznik
świeci wówczas stale.
Zdezaktywowany w ten sposób system
można będzie uaktywnić ponownie
poprzez ponowne dłuższe naciśnięcie
przycisku.
Nieprawidłowości w działaniu
W zależności od wersji samochodu,
w momencie rozpoznania przez system
nieprawidłowości w działaniu
w zestawie wskaźników pojawia się
specjalny komunikat i zaświeca się
lampka
oraz przez 5 sekund
słychać sygnał akustyczny. Należy
zwrócić się do ASO marki Fiat.
UWAGA
52)Odpowiedzialność za parkowanie i inne
potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. W przypadku
wykonywania tego typu manewrów należy
zawsze upewnić się, że wzdłuż trajektorii,
którą zamierza się pokonać, nie ma
żadnych osób (zwłaszcza dzieci) ani
zwierząt. Czujniki parkowania pomagają
kierowcy przy parkowaniu, ten jednak nie
powinien nigdy zmniejszyć uwagi podczas
wykonywania manewrów potencjalnie
niebezpiecznych, nawet jeżeli wykonywane
są one z małą prędkością.
OSTRZEŻENIE
12)W przypadku uderzenia w samochód
podczas cofania (na przykład uderzenie
w słupek, podwyższony krawężnik lub inny
element drogi), może nastąpić uszkodzenie
pojazdu (np. odkształcenie osi). W celu
uniknięcia ryzyka wystąpienia poważniejszej
usterki należy zlecić wykonanie kontroli
samochodu ASO marki Fiat.
13)Dla prawidłowego funkcjonowania
systemu niezbędne jest, aby czujniki były
zawsze oczyszczone z błota, brudu, śniegu
lub lodu. Podczas czyszczenia czujników
należy zachować maksymalną ostrożność,
aby ich nie porysować czy uszkodzić,
unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy
myć czysta wodą, ewentualnie z dodatkiem
szamponu do mycia samochodu.
W myjniach, w których używane są dysze
ciśnieniowe pary lub wody pod wysokim
ciśnieniem, czujniki należy czyścić szybko,
trzymając dyszę w odległości ponad 10 cm.
14)W razie konieczności ponownego
lakierowania zderzaków lub wykonania
ewentualnych poprawek lakierniczych,
należy zwracać się wyłącznie do ASO marki
Fiat. Nieprawidłowe naniesienie lakieru
może bowiem zakłócić funkcjonowanie
czujników parkowania.

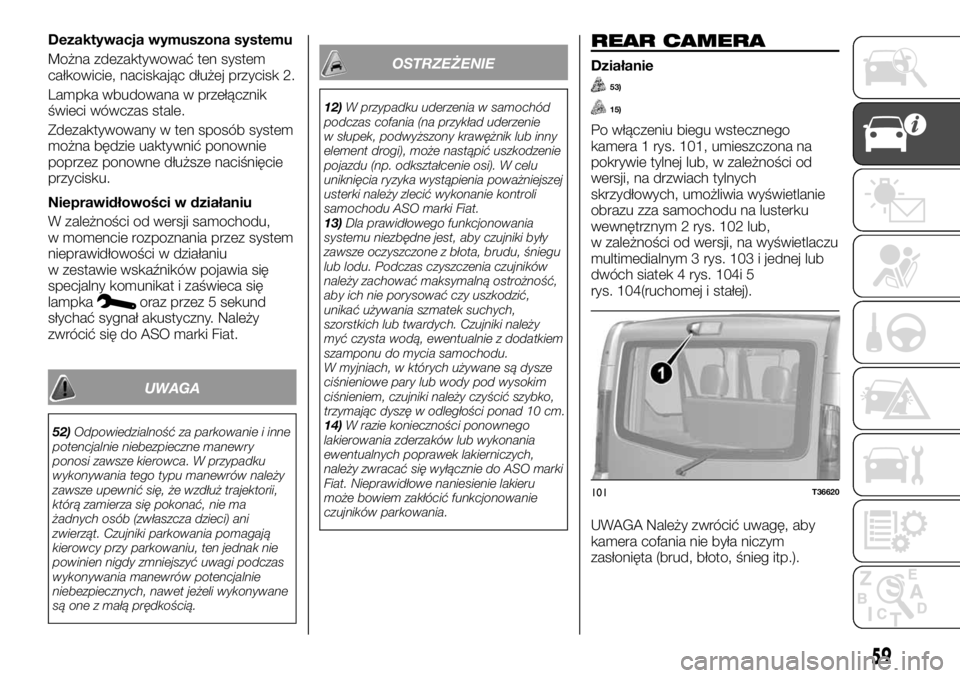

REAR CAMERA
Działanie
53)
15)
Po włączeniu biegu wstecznego
kamera 1 rys. 101, umieszczona na
pokrywie tylnej lub, w zależności od
wersji, na drzwiach tylnych
skrzydłowych, umożliwia wyświetlanie
obrazu zza samochodu na lusterku
wewnętrznym 2 rys. 102 lub,
w zależności od wersji, na wyświetlaczu
multimedialnym 3 rys. 103 i jednej lub
dwóch siatek 4 rys. 104i 5
rys. 104(ruchomej i stałej).
UWAGA Należy zwrócić uwagę, aby
kamera cofania nie była niczym
zasłonięta (brud, błoto, śnieg itp.).
101T36620
59

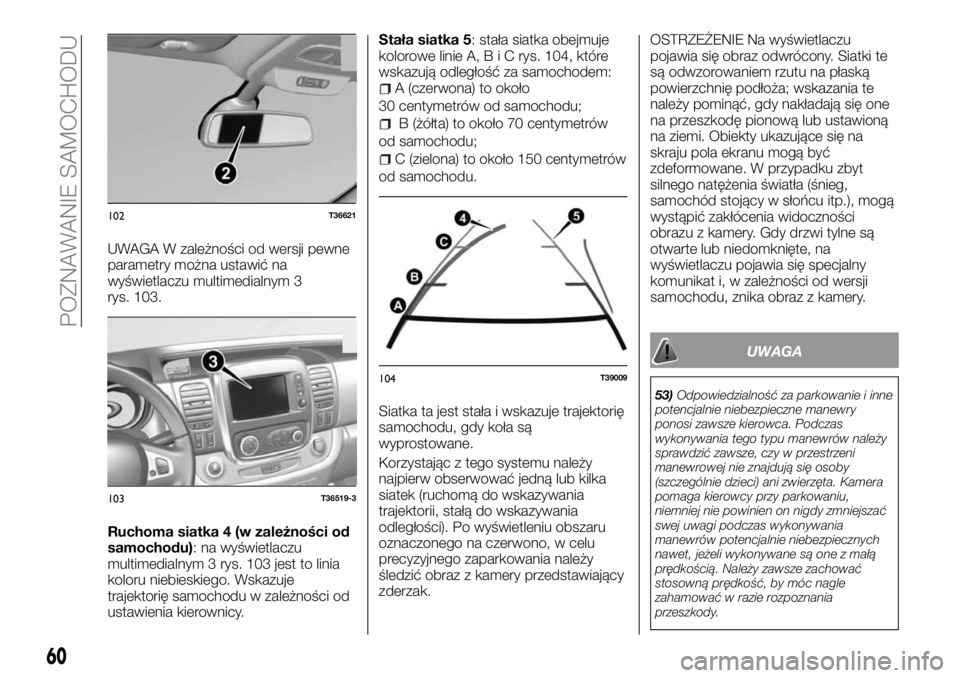

UWAGA W zależności od wersji pewne
parametry można ustawić na
wyświetlaczu multimedialnym 3
rys. 103.
Ruchoma siatka 4 (w zależności od
samochodu): na wyświetlaczu
multimedialnym 3 rys. 103 jest to linia
koloru niebieskiego. Wskazuje
trajektorię samochodu w zależności od
ustawienia kierownicy.Stała siatka 5: stała siatka obejmuje
kolorowe linie A,BiCrys. 104, które
wskazują odległość za samochodem:
A (czerwona) to około
30 centymetrów od samochodu;
B (żółta) to około 70 centymetrów
od samochodu;
C (zielona) to około 150 centymetrów
od samochodu.
Siatka ta jest stała i wskazuje trajektorię
samochodu, gdy koła są
wyprostowane.
Korzystając z tego systemu należy
najpierw obserwować jedną lub kilka
siatek (ruchomą do wskazywania
trajektorii, stałą do wskazywania
odległości). Po wyświetleniu obszaru
oznaczonego na czerwono, w celu
precyzyjnego zaparkowania należy
śledzić obraz z kamery przedstawiający
zderzak.OSTRZEŻENIE Na wyświetlaczu
pojawia się obraz odwrócony. Siatki te
są odwzorowaniem rzutu na płaską
powierzchnię podłoża; wskazania te
należy pominąć, gdy nakładają się one
na przeszkodę pionową lub ustawioną
na ziemi. Obiekty ukazujące się na
skraju pola ekranu mogą być
zdeformowane. W przypadku zbyt
silnego natężenia światła (śnieg,
samochód stojący w słońcu itp.), mogą
wystąpić zakłócenia widoczności
obrazu z kamery. Gdy drzwi tylne są
otwarte lub niedomknięte, na
wyświetlaczu pojawia się specjalny
komunikat i, w zależności od wersji
samochodu, znika obraz z kamery.
UWAGA
53)Odpowiedzialność za parkowanie i inne
potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzić zawsze, czy w przestrzeni
manewrowej nie znajdują się osoby
(szczególnie dzieci) ani zwierzęta. Kamera
pomaga kierowcy przy parkowaniu,
niemniej nie powinien on nigdy zmniejszać
swej uwagi podczas wykonywania
manewrów potencjalnie niebezpiecznych
nawet, jeżeli wykonywane są one z małą
prędkością. Należy zawsze zachować
stosowną prędkość, by móc nagle
zahamować w razie rozpoznania
przeszkody.
102T36621
103T36519-3
104T39009
60
POZNAWANIE SAMOCHODU

OSTRZEŻENIE
15)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania szmatek
suchych, szorstkich lub twardych. Kamerę
należy przemyć czystą wodą, ewentualnie
z dodatkiem szamponu do mycia
samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę
w odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.

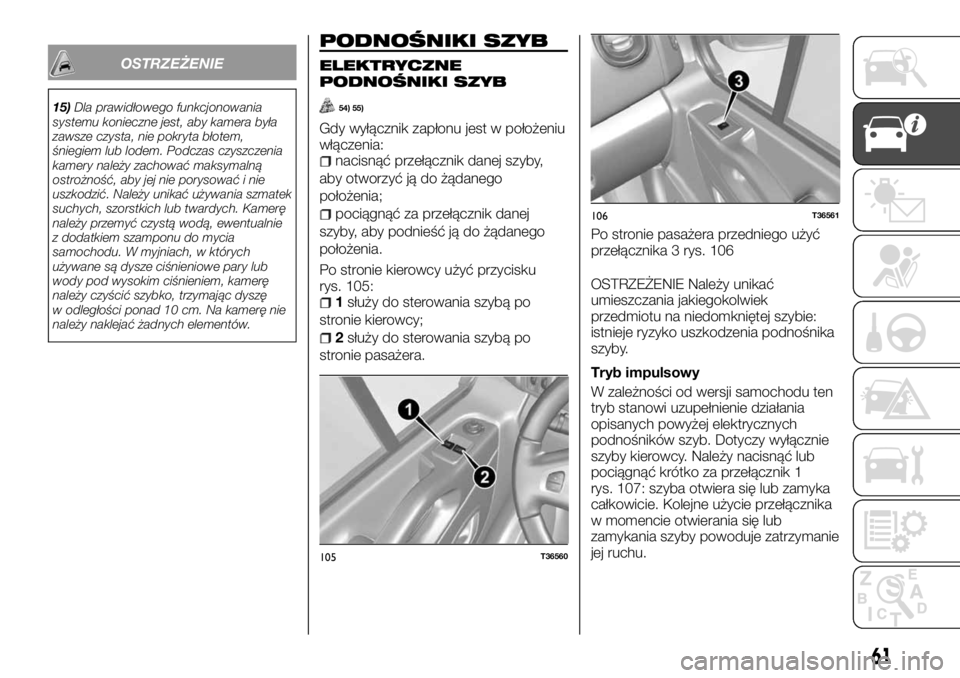

PODNOŚNIKI SZYB
ELEKTRYCZNE
PODNOŚNIKI SZYB
54) 55)
Gdy wyłącznik zapłonu jest w położeniu
włączenia:
nacisnąć przełącznik danej szyby,
aby otworzyć ją do żądanego
położenia;
pociągnąć za przełącznik danej
szyby, aby podnieść ją do żądanego
położenia.
Po stronie kierowcy użyć przycisku
rys. 105:
1służy do sterowania szybą po
stronie kierowcy;
2służy do sterowania szybą po
stronie pasażera.OSTRZEŻENIE Należy unikać
umieszczania jakiegokolwiek
przedmiotu na niedomkniętej szybie:
istnieje ryzyko uszkodzenia podnośnika
szyby.
Tryb impulsowy
W zależności od wersji samochodu ten
tryb stanowi uzupełnienie działania
opisanych powyżej elektrycznych
podnośników szyb. Dotyczy wyłącznie
szyby kierowcy. Należy nacisnąć lub
pociągnąć krótko za przełącznik 1
rys. 107: szyba otwiera się lub zamyka
całkowicie. Kolejne użycie przełącznika
w momencie otwierania się lub
zamykania szyby powoduje zatrzymanie
jej ruchu.
105T36560
106T36561
Po stronie pasażera przedniego użyć
przełącznika 3 rys. 106
61

UWAGA Gdy szyba napotka na opór
podczas zamykania się (na przykład na
gałąź drzewa itp.), zatrzyma się
i ponownie otworzy o kilka
centymetrów.
Nieprawidłowości w działaniu
Jeżeli funkcja zamykania jednej z szyb
nie działa, system przechodzi do
zwykłego trybu działania: należy
pociągnąć dany przełącznik na tyle, na
ile jest to konieczne, aby zamknąć
całkowicie szybę (szyba zamyka się
etapami), a następnie przytrzymać
przełącznik w pozycji górnej (po stronie
zamykania) przez jedną sekundę, po
czym otworzyć i ponownie zamknąć
całkowicie szybę w celu przywrócenia
parametrów początkowych systemu.
W razie konieczności należy zwrócić się
do ASO marki Fiat.Szyby tylne przesuwne
56)
Pociągnąć za uchwyt 4
rys. 108 i przesunąć szybę aż do
żądanego położenia, w którym szyba
zablokuje się.
UWAGA
54)Nieprawidłowe użycie podnośników
szyb może być niebezpieczne. Przed
i podczas działania upewnić się zawsze,
czy pasażerowie nie będą narażeni na
ryzyko poważnych obrażeń
spowodowanych bezpośrednio przez
przesuwającą się szybę, jak i czy osobiste
rzeczy nie zostaną wciągnięte lub uderzone
przez nią. Przy wysiadaniu z samochodu
(wyposażonego w kluczyk mechaniczny
z pilotem), należy wyjąć zawsze kluczyk
z wyłącznika zapłonu lub kluczyk
elektroniczny z czytnika, aby uniknąć
niespodziewanego uruchomienia
podnośników szyb, zagrażającego
bezpieczeństwu osób pozostających
w samochodzie.
55)W przypadku zamykania szyb należy
sprawdzić, czy nie wystaje z samochodu
żadna część ciała (ramię, ręka itp.).
Niebezpieczeństwo poważnych obrażeń.
56)Przed użyciem szyb należy upewnić
się, że żaden pasażer nie wychyla się przez
okno lub przez otwarte drzwi.
107T36560-1
108T36562
62
POZNAWANIE SAMOCHODU

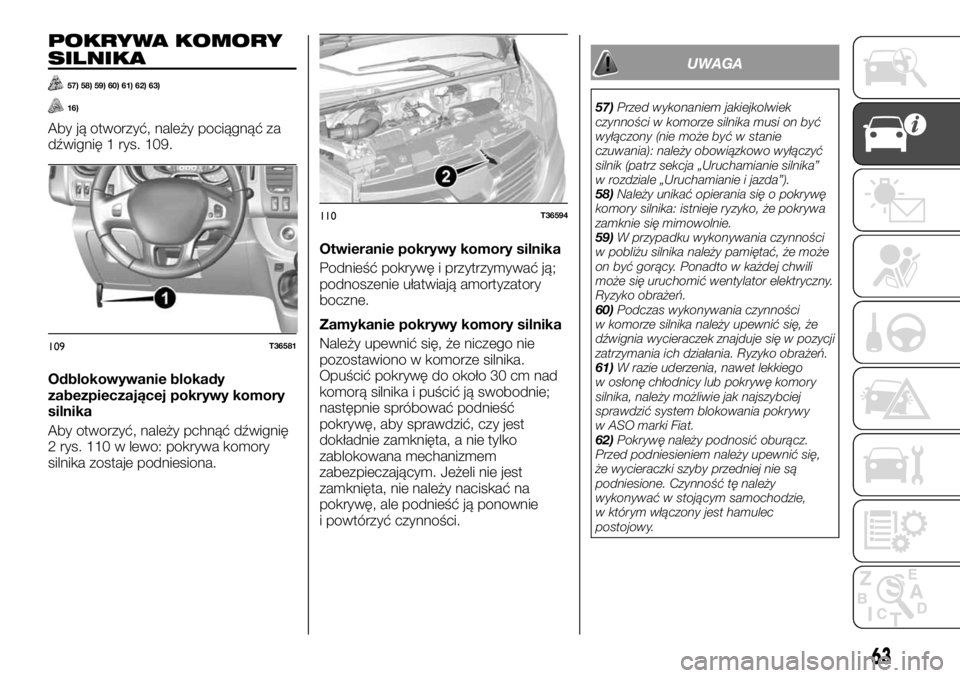

POKRYWA KOMORY
SILNIKA
57) 58) 59) 60) 61) 62) 63)
16)
Aby ją otworzyć, należy pociągnąć za
dźwignię 1 rys. 109.
Odblokowywanie blokady
zabezpieczającej pokrywy komory
silnika
Aby otworzyć, należy pchnąć dźwignię
2 rys. 110 w lewo: pokrywa komory
silnika zostaje podniesiona.Otwieranie pokrywy komory silnika
Podnieść pokrywę i przytrzymywać ją;
podnoszenie ułatwiają amortyzatory
boczne.
Zamykanie pokrywy komory silnika
Należy upewnić się, że niczego nie
pozostawiono w komorze silnika.
Opuścić pokrywę do około 30 cm nad
komorą silnika i puścić ją swobodnie;
następnie spróbować podnieść
pokrywę, aby sprawdzić, czy jest
dokładnie zamknięta, a nie tylko
zablokowana mechanizmem
zabezpieczającym. Jeżeli nie jest
zamknięta, nie należy naciskać na
pokrywę, ale podnieść ją ponownie
i powtórzyć czynności.
UWAGA
57)Przed wykonaniem jakiejkolwiek
czynności w komorze silnika musi on być
wyłączony (nie może być w stanie
czuwania): należy obowiązkowo wyłączyć
silnik (patrz sekcja „Uruchamianie silnika”
w rozdziale „Uruchamianie i jazda”).
58)Należy unikać opierania się o pokrywę
komory silnika: istnieje ryzyko, że pokrywa
zamknie się mimowolnie.
59)W przypadku wykonywania czynności
w pobliżu silnika należy pamiętać, że może
on być gorący. Ponadto w każdej chwili
może się uruchomić wentylator elektryczny.
Ryzyko obrażeń.
60)Podczas wykonywania czynności
w komorze silnika należy upewnić się, że
dźwignia wycieraczek znajduje się w pozycji
zatrzymania ich działania. Ryzyko obrażeń.
61)W razie uderzenia, nawet lekkiego
w osłonę chłodnicy lub pokrywę komory
silnika, należy możliwie jak najszybciej
sprawdzić system blokowania pokrywy
w ASO marki Fiat.
62)Pokrywę należy podnosić oburącz.
Przed podniesieniem należy upewnić się,
że wycieraczki szyby przedniej nie są
podniesione. Czynność tę należy
wykonywać w stojącym samochodzie,
w którym włączony jest hamulec
postojowy.
109T36581
110T36594
63

63)Ze względów bezpieczeństwa pokrywa
powinna być zawsze dobrze zamknięta
podczas jazdy. Dlatego należy sprawdzać
zawsze, czy pokrywa jest prawidłowo
zamknięta, upewniając się o jej
zablokowaniu. Jeżeli podczas jazdy
zauważymy, że pokrywa nie jest dokładnie
zablokowana, należy zatrzymać się
natychmiast i zamknąć pokrywę
prawidłowo.
OSTRZEŻENIE
16)Po każdej wykonanej w komorze silnika
czynności należy upewnić się, że nic w niej
nie pozostawiono (szmatek, narzędzi itp.).
Mogłyby one uszkodzić silnik lub
spowodować pożar.

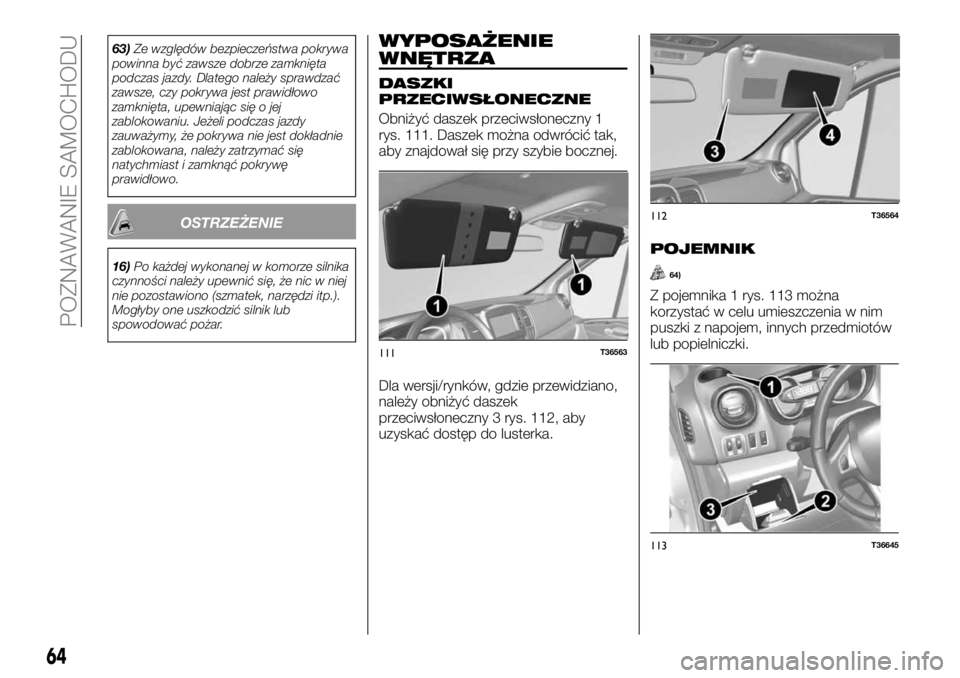

WYPOSAŻENIE
WNĘTRZA
DASZKI
PRZECIWSŁONECZNE
Obniżyć daszek przeciwsłoneczny 1
rys. 111. Daszek można odwrócić tak,
aby znajdował się przy szybie bocznej.
Dla wersji/rynków, gdzie przewidziano,
należy obniżyć daszek
przeciwsłoneczny 3 rys. 112, aby
uzyskać dostęp do lusterka.
POJEMNIK
64)
Z pojemnika 1 rys. 113 można
korzystać w celu umieszczenia w nim
puszki z napojem, innych przedmiotów
lub popielniczki.
111T36563
112T36564
113T36645
64
POZNAWANIE SAMOCHODU

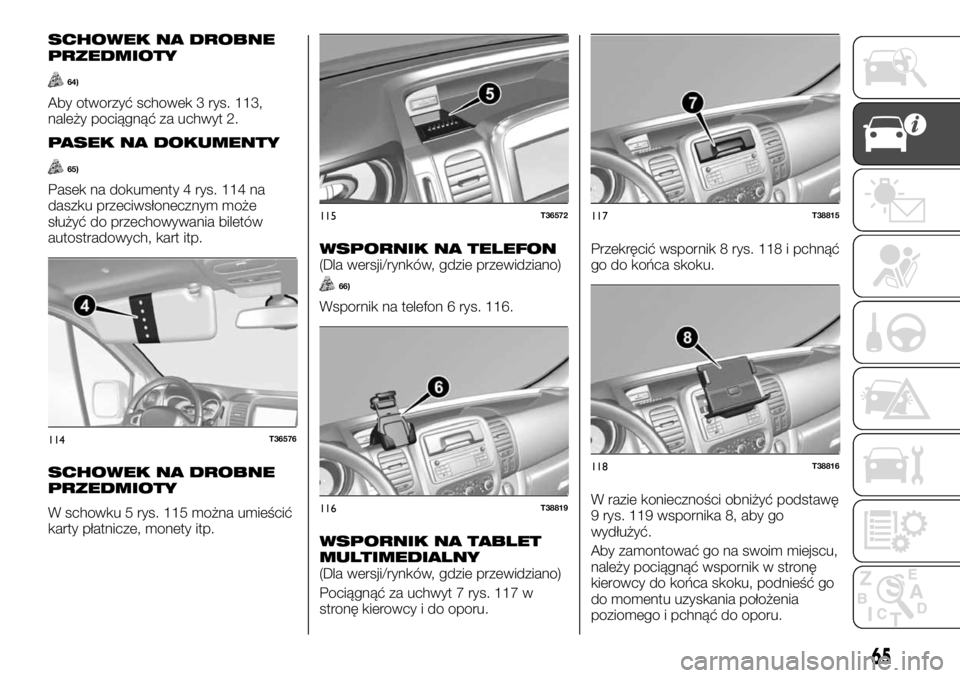

SCHOWEK NA DROBNE
PRZEDMIOTY
64)
Aby otworzyć schowek 3 rys. 113,
należy pociągnąć za uchwyt 2.
PASEK NA DOKUMENTY
65)
Pasek na dokumenty 4 rys. 114 na
daszku przeciwsłonecznym może
służyć do przechowywania biletów
autostradowych, kart itp.
SCHOWEK NA DROBNE
PRZEDMIOTY
W schowku 5 rys. 115 można umieścić
karty płatnicze, monety itp.
WSPORNIK NA TELEFON(Dla wersji/rynków, gdzie przewidziano)
66)
Wspornik na telefon 6 rys. 116.
WSPORNIK NA TABLET
MULTIMEDIALNY
(Dla wersji/rynków, gdzie przewidziano)
Pociągnąć za uchwyt 7 rys. 117 w
stronę kierowcy i do oporu.Przekręcić wspornik 8 rys. 118 i pchnąć
go do końca skoku.
W razie konieczności obniżyć podstawę
9 rys. 119 wspornika 8, aby go
wydłużyć.
Aby zamontować go na swoim miejscu,
należy pociągnąć wspornik w stronę
kierowcy do końca skoku, podnieść go
do momentu uzyskania położenia
poziomego i pchnąć do oporu.
114T36576
115T36572
116T38819
117T38815
118T38816
65

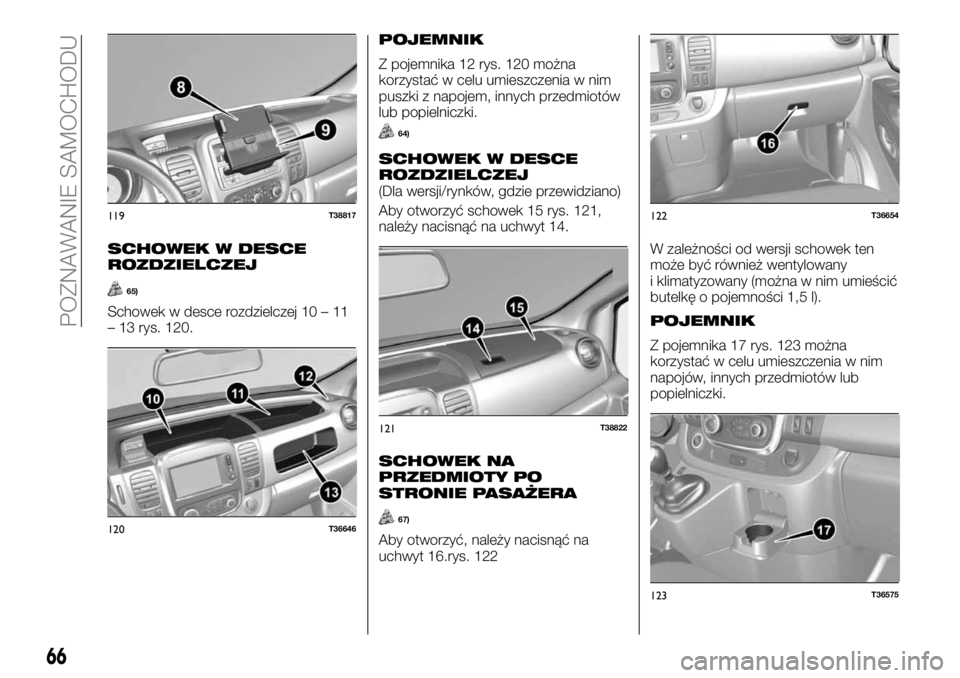

SCHOWEK W DESCE
ROZDZIELCZEJ
65)
Schowek w desce rozdzielczej 10 – 11
– 13 rys. 120.
POJEMNIK
Z pojemnika 12 rys. 120 można
korzystać w celu umieszczenia w nim
puszki z napojem, innych przedmiotów
lub popielniczki.
64)
SCHOWEK W DESCE
ROZDZIELCZEJ
(Dla wersji/rynków, gdzie przewidziano)
Aby otworzyć schowek 15 rys. 121,
należy nacisnąć na uchwyt 14.
SCHOWEK NA
PRZEDMIOTY PO
STRONIE PASAŻERA
67)
Aby otworzyć, należy nacisnąć na
uchwyt 16.rys. 122W zależności od wersji schowek ten
może być również wentylowany
i klimatyzowany (można w nim umieścić
butelkę o pojemności 1,5 l).
POJEMNIK
Z pojemnika 17 rys. 123 można
korzystać w celu umieszczenia w nim
napojów, innych przedmiotów lub
popielniczki.
119T38817
120T36646
121T38822
122T36654
123T36575
66
POZNAWANIE SAMOCHODU

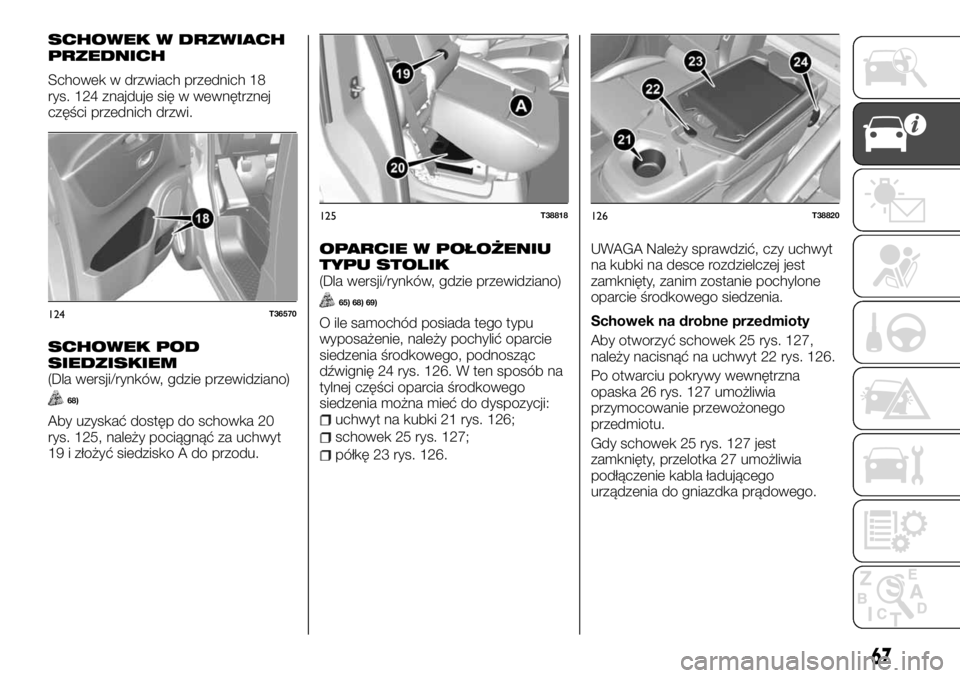

SCHOWEK W DRZWIACH
PRZEDNICH
Schowek w drzwiach przednich 18
rys. 124 znajduje się w wewnętrznej
części przednich drzwi.
SCHOWEK POD
SIEDZISKIEM
(Dla wersji/rynków, gdzie przewidziano)
68)
Aby uzyskać dostęp do schowka 20
rys. 125, należy pociągnąć za uchwyt
19 i złożyć siedzisko A do przodu.
OPARCIE W POŁOŻENIU
TYPU STOLIK
(Dla wersji/rynków, gdzie przewidziano)
65) 68) 69)
O ile samochód posiada tego typu
wyposażenie, należy pochylić oparcie
siedzenia środkowego, podnosząc
dźwignię 24 rys. 126. W ten sposób na
tylnej części oparcia środkowego
siedzenia można mieć do dyspozycji:
uchwyt na kubki 21 rys. 126;
schowek 25 rys. 127;
półkę 23 rys. 126.UWAGA Należy sprawdzić, czy uchwyt
na kubki na desce rozdzielczej jest
zamknięty, zanim zostanie pochylone
oparcie środkowego siedzenia.
Schowek na drobne przedmioty
Aby otworzyć schowek 25 rys. 127,
należy nacisnąć na uchwyt 22 rys. 126.
Po otwarciu pokrywy wewnętrzna
opaska 26 rys. 127 umożliwia
przymocowanie przewożonego
przedmiotu.
Gdy schowek 25 rys. 127 jest
zamknięty, przelotka 27 umożliwia
podłączenie kabla ładującego
urządzenia do gniazdka prądowego.
124T36570
125T38818126T38820
67

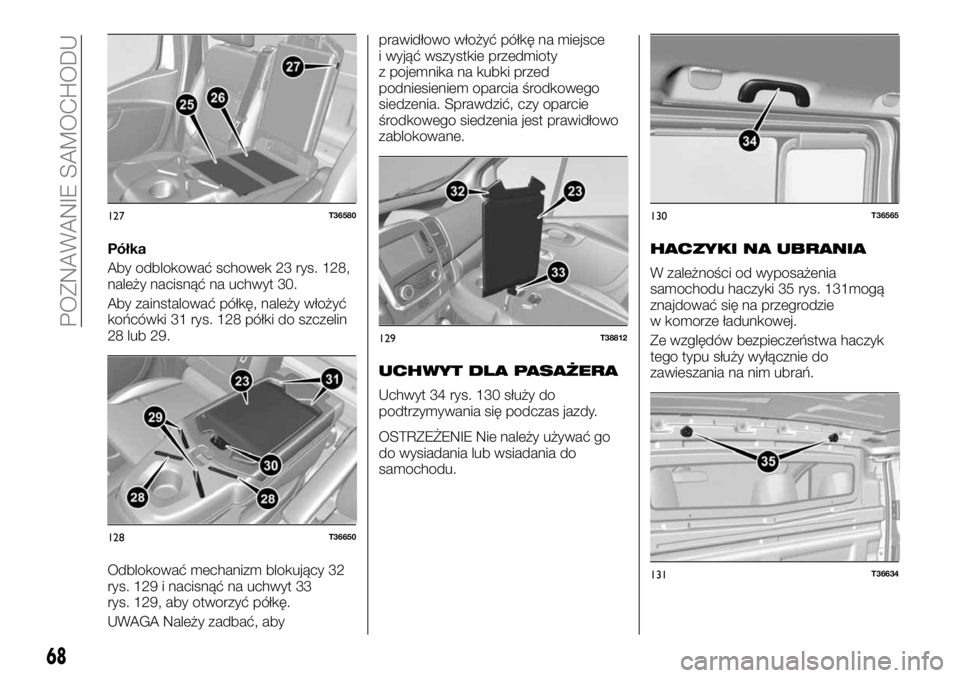

Półka
Aby odblokować schowek 23 rys. 128,
należy nacisnąć na uchwyt 30.
Aby zainstalować półkę, należy włożyć
końcówki 31 rys. 128 półki do szczelin
28 lub 29.
Odblokować mechanizm blokujący 32
rys. 129 i nacisnąć na uchwyt 33
rys. 129, aby otworzyć półkę.
UWAGA Należy zadbać, abyprawidłowo włożyć półkę na miejsce
i wyjąć wszystkie przedmioty
z pojemnika na kubki przed
podniesieniem oparcia środkowego
siedzenia. Sprawdzić, czy oparcie
środkowego siedzenia jest prawidłowo
zablokowane.
UCHWYT DLA PASAŻERA
Uchwyt 34 rys. 130 służy do
podtrzymywania się podczas jazdy.
OSTRZEŻENIE Nie należy używać go
do wysiadania lub wsiadania do
samochodu.
HACZYKI NA UBRANIA
W zależności od wyposażenia
samochodu haczyki 35 rys. 131mogą
znajdować się na przegrodzie
w komorze ładunkowej.
Ze względów bezpieczeństwa haczyk
tego typu służy wyłącznie do
zawieszania na nim ubrań.
127T36580
128T36650
129T38812
130T36565
131T36634
68
POZNAWANIE SAMOCHODU
