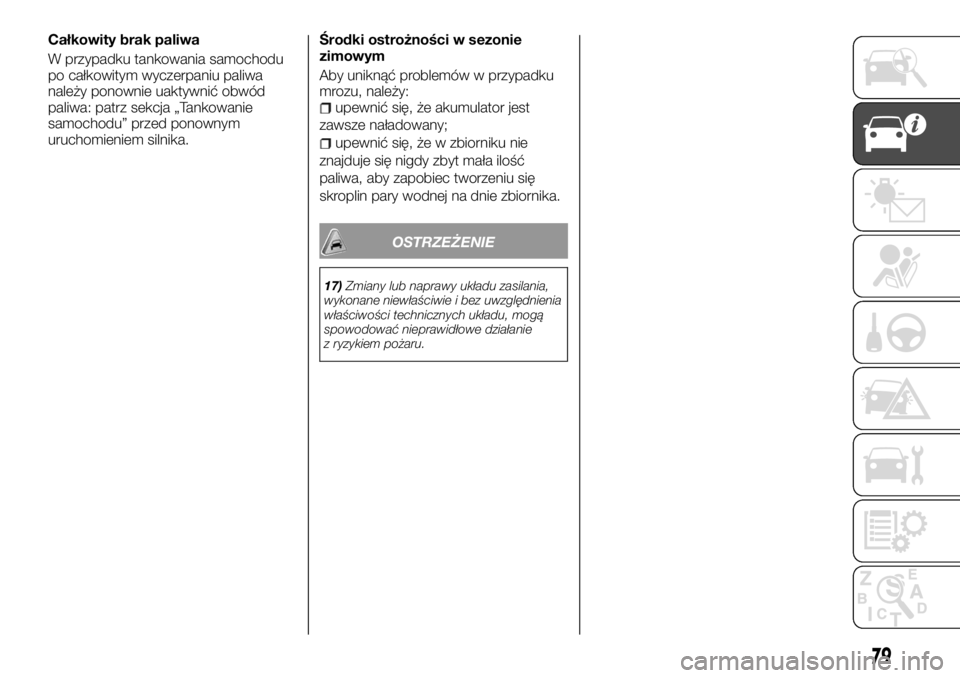

Całkowity brak paliwa
W przypadku tankowania samochodu
po całkowitym wyczerpaniu paliwa
należy ponownie uaktywnić obwód
paliwa: patrz sekcja „Tankowanie
samochodu” przed ponownym
uruchomieniem silnika.Środki ostrożności w sezonie
zimowym
Aby uniknąć problemów w przypadku
mrozu, należy:
upewnić się, że akumulator jest
zawsze naładowany;
upewnić się, że w zbiorniku nie
znajduje się nigdy zbyt mała ilość
paliwa, aby zapobiec tworzeniu się
skroplin pary wodnej na dnie zbiornika.
OSTRZEŻENIE
17)Zmiany lub naprawy układu zasilania,
wykonane niewłaściwie i bez uwzględnienia
właściwości technicznych układu, mogą
spowodować nieprawidłowe działanie
z ryzykiem pożaru.
79

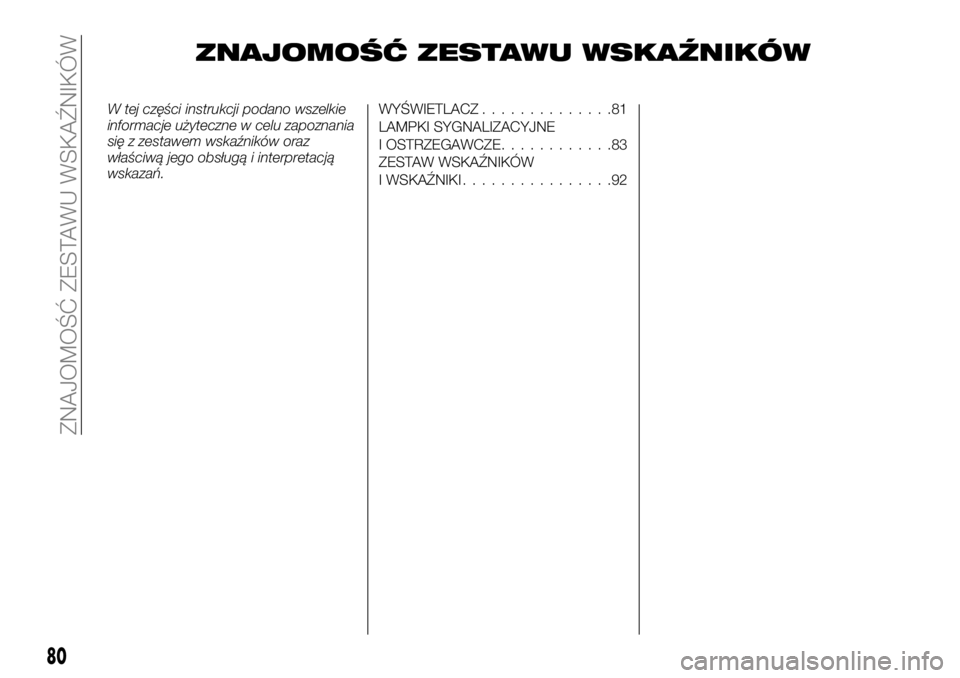

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.WYŚWIETLACZ..............81
LAMPKI SYGNALIZACYJNE
I OSTRZEGAWCZE............83
ZESTAW WSKAŹNIKÓW
I WSKAŹNIKI................92
80
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

WYŚWIETLACZ
82)
Obrotomierz 1 rys. 157
(skala x 1000)
Prędkościomierz 2 rys. 158
Wskazania w km lub w milach na
godzinę.Alarm sygnalizujący nadmierne
przekroczenie prędkości
W zależności od wersji samochodu
przez 10 sekund słychać alarm
akustyczny, który włącza się co
40 sekund, gdy samochód jedzie
z prędkością przekraczającą 120 km/h.
Wskaźnik stylu jazdy 4 rys. 158
Należy zapoznać się z sekcją
„Wskazówki dotyczące jazdy”.
Wskaźnik minimalnego poziomu
oleju silnikowego 3 rys. 158
Przy uruchamianiu silnika na
wyświetlaczu 3 pojawia się ostrzeżenie
o osiągnięciu minimalnego poziomu
oleju. Patrz sekcja „Poziom oleju
silnikowego”.
Wskaźnik poziomu paliwa 5
rys. 159Zestaw wskaźników 6 rys. 160
Ze wskazaniami w milach i możliwością
przełączenia na km/h.
Przy wyłączonym zapłonie nacisnąć
przycisk 9 lub 10 na końcówce dźwigni
7 rys. 161 i przycisk wyłącznika zapłonu
8 rys. 160.
Wskaźnik jednostki miary prędkości
miga przez około dziesięć sekund, po
czym wyświetlana jest nowa jednostka:
zwolnić przycisk 9 lub 10 rys. 161, gdy
jednostka przestaje migać.
157T40396-1
158T40395
159T36504-1
160T36517
81

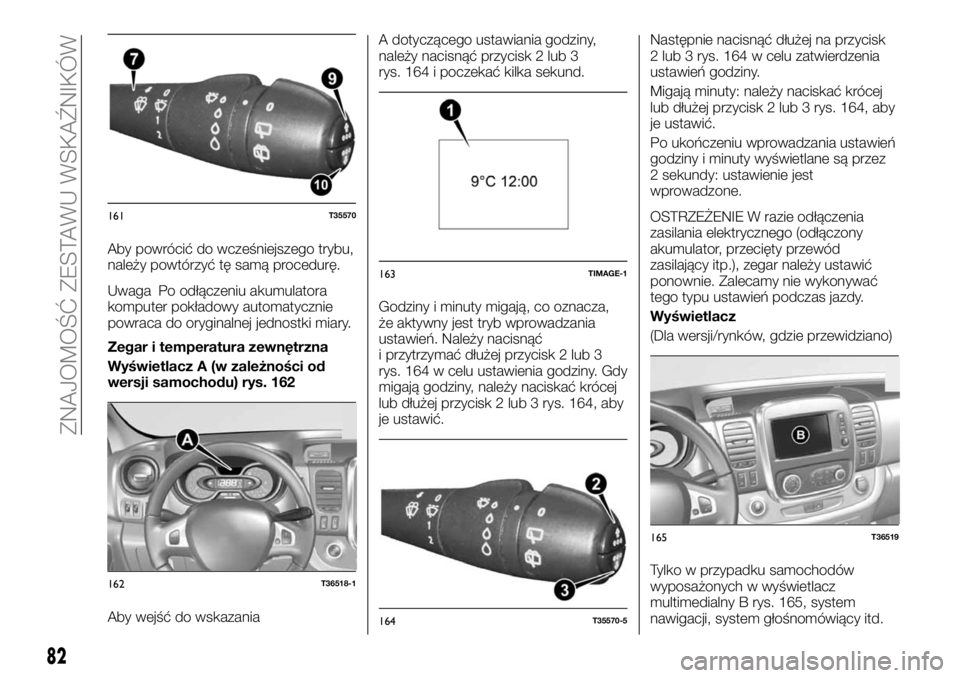

Aby powrócić do wcześniejszego trybu,
należy powtórzyć tę samą procedurę.
Uwaga Po odłączeniu akumulatora
komputer pokładowy automatycznie
powraca do oryginalnej jednostki miary.
Zegar i temperatura zewnętrzna
Wyświetlacz A (w zależności od
wersji samochodu) rys. 162
Aby wejść do wskazaniaA dotyczącego ustawiania godziny,
należy nacisnąć przycisk 2 lub 3
rys. 164 i poczekać kilka sekund.
Godziny i minuty migają, co oznacza,
że aktywny jest tryb wprowadzania
ustawień. Należy nacisnąć
i przytrzymać dłużej przycisk 2 lub 3
rys. 164 w celu ustawienia godziny. Gdy
migają godziny, należy naciskać krócej
lub dłużej przycisk 2 lub 3 rys. 164, aby
je ustawić.Następnie nacisnąć dłużej na przycisk
2 lub 3 rys. 164 w celu zatwierdzenia
ustawień godziny.
Migają minuty: należy naciskać krócej
lub dłużej przycisk 2 lub 3 rys. 164, aby
je ustawić.
Po ukończeniu wprowadzania ustawień
godziny i minuty wyświetlane są przez
2 sekundy: ustawienie jest
wprowadzone.
OSTRZEŻENIE W razie odłączenia
zasilania elektrycznego (odłączony
akumulator, przecięty przewód
zasilający itp.), zegar należy ustawić
ponownie. Zalecamy nie wykonywać
tego typu ustawień podczas jazdy.
Wyświetlacz
(Dla wersji/rynków, gdzie przewidziano)
Tylko w przypadku samochodów
wyposażonych w wyświetlacz
multimedialny B rys. 165, system
nawigacji, system głośnomówiący itd.
161T35570
162T36518-1
163TIMAGE-1
164T35570-5
165T36519
82
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Patrz uzupełnienie dotyczące systemów
RADIO / TOUCH-RADIO NAV
Wskaźnik temperatury zewnętrznej
Gdy temperatura zewnętrzna zawiera
się w przedziale od -3°C do +3°C,
symbole °C migają (co oznacza ryzyko
oblodzenia drogi).
UWAGA
82)Ponieważ informacja o oblodzeniu
drogi zależy od różnych czynników
klimatycznych, jak miejsce występowania,
lokalna wilgotność i temperatura, nie należy
polegać wyłącznie na wskazaniu
temperatury zewnętrznej w celu określenia,
czy rzeczywiście droga jest oblodzona czy
nie.
LAMPKI
SYGNALIZACYJNE
I OSTRZEGAWCZE
83)
18)
Zestaw wskaźników A rys. 166:
podświetla się po włączeniu zapłonu.
Można regulować intensywność jego
podświetlenia, obracając pokrętłem 1.
Gdy zaświecają się niektóre lampki, na
wyświetlaczu pojawia się komunikat.
Wyświetlanie poszczególnych informacji
zależy od wersji wyposażenia
samochodu i od kraju, w którym go
nabyto.W momencie zaświecenia się lampki
sygnalizacyjnej
należy możliwie
jak najszybciej sprawdzić samochód
w ASO marki Fiat,prowadząc
ostrożnie samochód. Brak kontroli
wiąże się z ryzykiem spowodowania
uszkodzeń w samochodzie.
166T36516
83

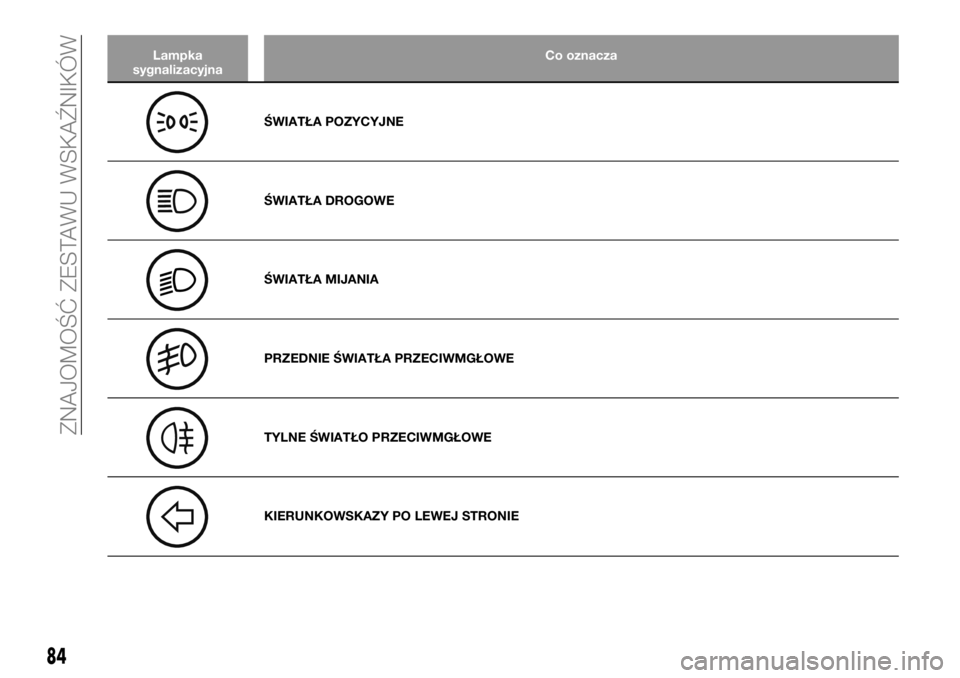

Lampka
sygnalizacyjnaCo oznacza
ŚWIATŁA POZYCYJNE
ŚWIATŁA DROGOWE
ŚWIATŁA MIJANIA
PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE
TYLNE ŚWIATŁO PRZECIWMGŁOWE
KIERUNKOWSKAZY PO LEWEJ STRONIE
84
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka
sygnalizacyjnaCo oznacza
KIERUNKOWSKAZY PO PRAWEJ STRONIE
AWARIA PODUSZKI POWIETRZNEJ
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach. Jeżeli lampka ta nie zaświeca się podczas
włączania zapłonu lub jeżeli zaświeca się po uruchomieniu silnika, oznacza nieprawidłowe działanie systemu.
Należy możliwie jak najszybciej skonsultować się z ASO marki Fiat.
REZERWA PALIWA
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach. Jeżeli zaświeca się podczas jazdy, należy
możliwie jak najszybciej zatankować samochód. Pozostało około 50 km zasięgu.
18)
WYMAGANE NATYCHMIASTOWE ZATRZYMANIE SAMOCHODU
Zaświeca się podczas włączania zapłonu, po czym gaśnie tuż po uruchomieniu silnika.
Jeśli zaświeca się razem z innymi lampkami i/lub komunikatami, a jednocześnie emitowany jest sygnał akustyczny,
należy zatrzymać natychmiast samochód zgodnie z panującymi warunkami ruchu drogowego. Wyłączyć
natychmiast silnik i nie uruchamiać go ponownie.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
83)
AWARIA UKŁADU HAMULCOWEGO/WŁĄCZONY HAMULEC RĘCZNY
Zaświeca się podczas włączania zapłonu, po czym gaśnie, gdy tylko hamulec ręczny zostanie zwolniony.
Jeżeli zaświeca się podczas hamowania razem z lampkąSTOPi emitowanym sygnałem akustycznym, jest to
oznaka niskiego poziomu płynu hamulcowego lub usterki układu hamulcowego.
Należy zatrzymać samochód i zwrócić się do ASO marki Fiat.
85

Lampka
sygnalizacyjnaCo oznacza
NIEWYSTARCZAJĄCY POZIOM NAŁADOWANIA AKUMULATORA
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach.
Jeżeli zaświeca się razem z lampkąSTOPi jednocześnie emitowany jest sygnał akustyczny, oznacza to zbyt niskie
lub zbyt wysokie napięcie w instalacji elektrycznej.
Zatrzymać samochód i zwrócić się do ASO marki Fiat.
OLEJ SILNIKOWY ZUŻYTY
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach.
Jeżeli zaświeca się podczas jazdy, a jednocześnie zaświeca się lampkaSTOPi emitowany jest sygnał akustyczny,
należy zatrzymać samochód i zwrócić się do ASO marki Fiat.
Sprawdzić poziom oleju. Jeżeli poziom jest prawidłowy, przyczyna może być inna. Należy zwrócić się do ASO
marki Fiat.
LAMPKA OSTRZEGAWCZA
Po ustawieniu wyłącznika zapłonu w położeniu MAR lampka ta zaświeca się, ale powinna zgasnąć tuż po
uruchomieniu silnika. Jeżeli zaświeca się razem z innymi lampkami i/lub komunikatami w zestawie wskaźników,
należy możliwie jak najszybciej udać się do ASO marki Fiat, ostrożnie prowadząc samochód.
Nieprzestrzeganie tego ostrzeżenia wiąże się z ryzykiem uszkodzenia samochodu.
POZIOM DODATKU AdBlue (mocznika) I NIEPRAWIDŁOWOŚCI W DZIAŁANIU UKŁADU REDUKCJI
EMISJI SPALIN
Należy zapoznać się z informacjami podanymi w sekcji „Zbiornik dodatku AdBlue (mocznika)”.
AWARIA SYSTEMU EOBD/WTRYSKU
W przypadku samochodów wyposażonych w tego typu funkcję lampka ta zaświeca się w momencie
uruchomienia silnika, po czym gaśnie:
jeżeli lampka ta nadal się świeci, należy zwrócić się do ASO marki Fiat;
jeżeli lampka ta miga, należy zmniejszyć obroty silnika, dopóki lampka nie przestanie migać.
Należy zwrócić się do ASO marki Fiat.
Patrz sekcja „Ochrona środowiska” w rozdziale „Poznawanie samochodu”.
86
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka
sygnalizacyjnaCo oznacza
AWARIA SYSTEMU DYNAMICZNEJ KONTROLI STABILNOŚCI (ESC) I SYSTEMU KONTROLI TRAKCJI
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach.
Lampka ta zaświeca się w różnych sytuacjach: patrz sekcja „Systemy bezpieczeństwa aktywnego” w rozdziale
„Bezpieczeństwo”.
AWARIA SYSTEMU ABS
Zaświeca się podczas włączania zapłonu i gaśnie po kilku sekundach. Jeżeli zaświeca się podczas jazdy, oznacza
wystąpienie nieprawidłowości w systemie ABS. W takim przypadku układ hamulcowy pozostaje niezmiennie
sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów. Należy zwrócić się do ASO marki
Fiat.
LAMPKA TEMPERATURY PŁYNU CHŁODZĄCEGO SILNIK
Świeci na niebiesko po włączeniu zapłonu.
Jeżeli będzie świecić na czerwono, należy zatrzymać samochód i pozwolić silnikowi pracować na biegu jałowym
przez jedną lub dwie minuty.
Temperatura musi zmniejszyć się i lampka musi ponownie świecić na niebiesko. W przeciwnym razie należy
wyłączyć silnik. Pozostawić go do ochłodzenia się, a następnie sprawdzić poziom płynu chłodzącego.
Należy zwrócić się do ASO marki Fiat.
AKTYWACJA SYSTEMU START&STOP
Patrz sekcja „System Start&Stop”.
AKTYWACJA/DEZAKTYWACJA SYSTEMU START&STOP
Patrz sekcja „System Start&Stop”.
87

Lampka
sygnalizacyjnaCo oznacza
CRUISE CONTROL / SPEED LIMITER
Patrz sekcje „Tempomat (Cruise control)” (Regulator prędkości) i „Ogranicznik prędkości (Speed limiter)”.
AWARIA SYSTEMU T.P.M.S. /NIEWYSTARCZAJĄCE CIŚNIENIE W OPONACH
Patrz sekcja „TPMS – TYRE PRESSURE MONITORING SYSTEM” w rozdziale „Bezpieczeństwo”.
KONTROLA PRZYCZEPNOŚCI
Patrz sekcja „Systemy bezpieczeństwa aktywnego” w rozdziale „Bezpieczeństwo”.
ŚWIECE ŻAROWE
Po ustawieniu wyłącznika zapłonu w położeniu włączenia lampka sygnalizacyjna zaświeca się i gaśnie, gdy świece
żarowe osiągną wstępnie określoną temperaturę. Włączenie silnika możliwe jest natychmiast po zgaśnięciu lampki
sygnalizacyjnej.
WSKAŹNIKI ZMIANY BIEGÓW
Zaświecają się w momencie, gdy zalecana jest zmiana biegu na wyższy (strzałka w górę) lub niższy (strzałka
w dół).
