FIAT TALENTO 2017 Notice d'entretien (in French)

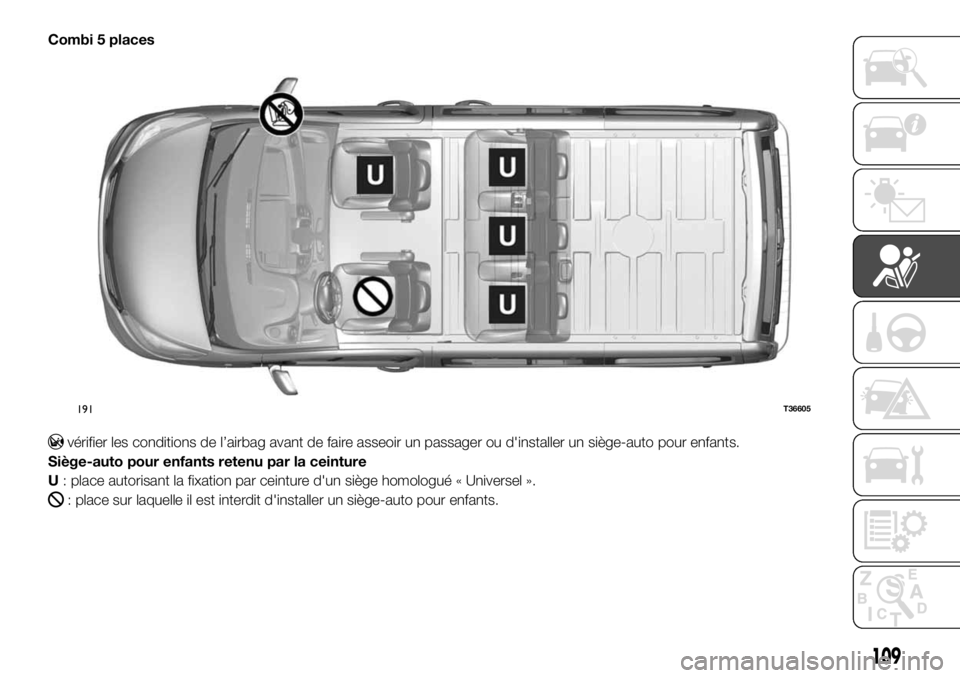

Combi 5 places
vérifier les conditions de l’airbag avant de faire asseoir un passager ou d'installer un siège-auto pour enfants.
Siège-auto pour enfants retenu par la ceinture
U: place autorisant la fixation par ceinture d'un siège homologué « Universel ».
: place sur laquelle il est interdit d'installer un siège-auto pour enfants.
191T36605
109

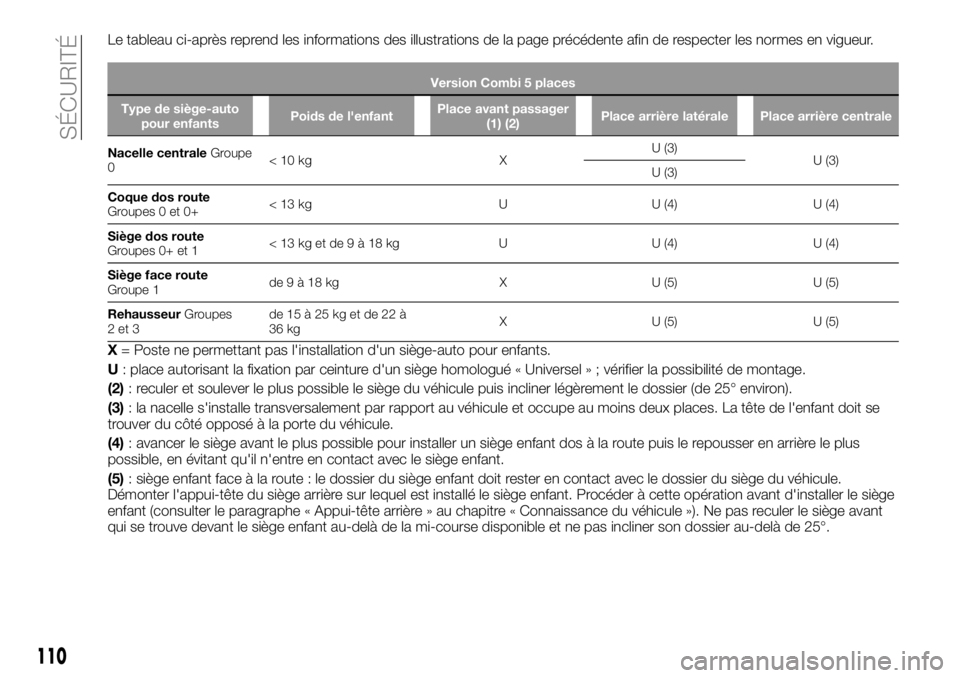

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi 5 places
Type de siège-auto
pour enfantsPoids de l'enfantPlace avant passager
(1) (2)Place arrière latérale Place arrière centrale
Nacelle centraleGroupe
0<10kg XU (3)
U (3)
U (3)
Coque dos route
Groupes 0 et 0+<13kg U U(4) U(4)
Siège dos route
Groupes 0+ et 1<13kgetde9à18kg U U(4) U(4)
Siège face route
Groupe 1de9à18kg X U(5) U(5)
RehausseurGroupes
2et3de15à25kgetde22à
36 kgX U (5) U (5)
X= Poste ne permettant pas l'installation d'un siège-auto pour enfants.
U: place autorisant la fixation par ceinture d'un siège homologué « Universel » ; vérifier la possibilité de montage.
(2): reculer et soulever le plus possible le siège du véhicule puis incliner légèrement le dossier (de 25° environ).
(3): la nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(4): avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(5): siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
110
SÉCURITÉ

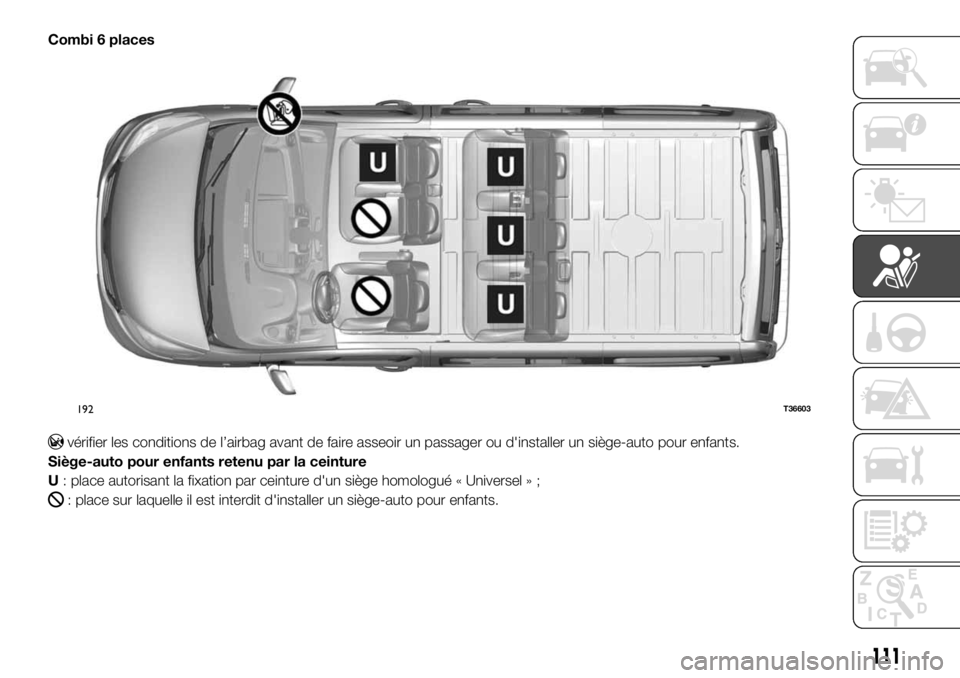

Combi 6 places
vérifier les conditions de l’airbag avant de faire asseoir un passager ou d'installer un siège-auto pour enfants.
Siège-auto pour enfants retenu par la ceinture
U: place autorisant la fixation par ceinture d'un siège homologué « Universel » ;
: place sur laquelle il est interdit d'installer un siège-auto pour enfants.
192T36603
111

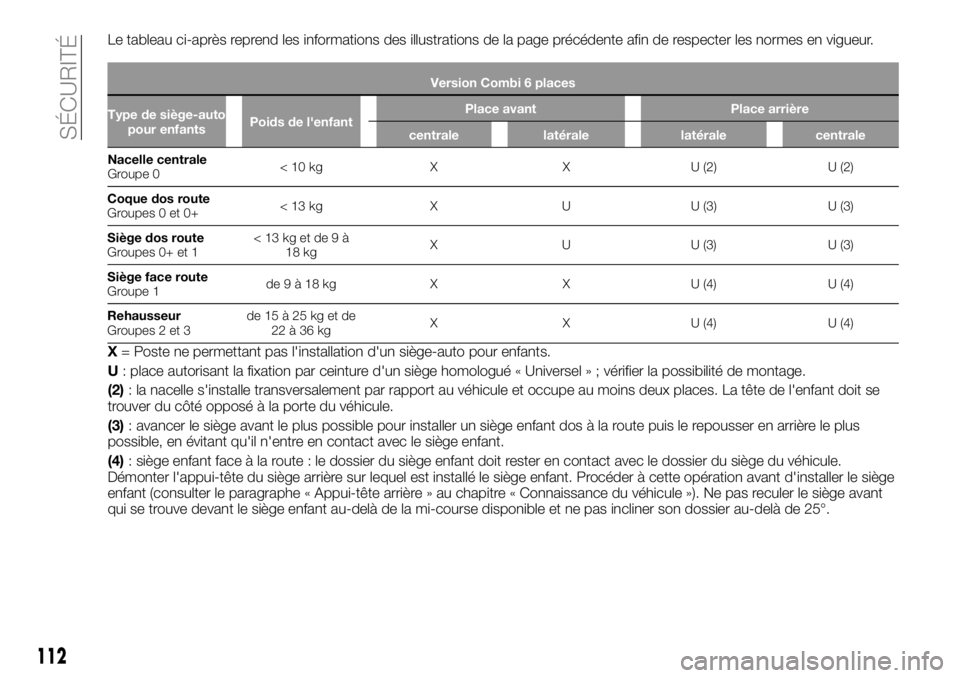

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi 6 places
Type de siège-auto
pour enfantsPoids de l'enfantPlace avant Place arrière
centrale latérale latérale centrale
Nacelle centrale
Gr
oupe 0< 10 kg X X U (2) U (2)
Coque dos route
Groupes 0 et 0+< 13 kg X U U (3) U (3)
Siège dos route
Groupes 0+ et 1<13kgetde9à
18 kgX U U (3) U (3)
Siège face route
Groupe 1de9à18kg X X U(4) U(4)
Rehausseur
Groupes 2 et 3de15à25kgetde
22à36kgX X U (4) U (4)
X= Poste ne permettant pas l'installation d'un siège-auto pour enfants.
U: place autorisant la fixation par ceinture d'un siège homologué « Universel » ; vérifier la possibilité de montage.
(2): la nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(3): avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(4): siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
112
SÉCURITÉ

Combi/bus 8 places
vérifier les conditions de l’airbag avant de faire asseoir un passager ou d'installer un siège-auto pour enfants.
Siège-auto pour enfants retenu par la ceinture
U: place autorisant la fixation par ceinture d'un siège homologué « Universel ».
: place sur laquelle il est interdit d'installer un siège-auto pour enfants.
193T36604
113

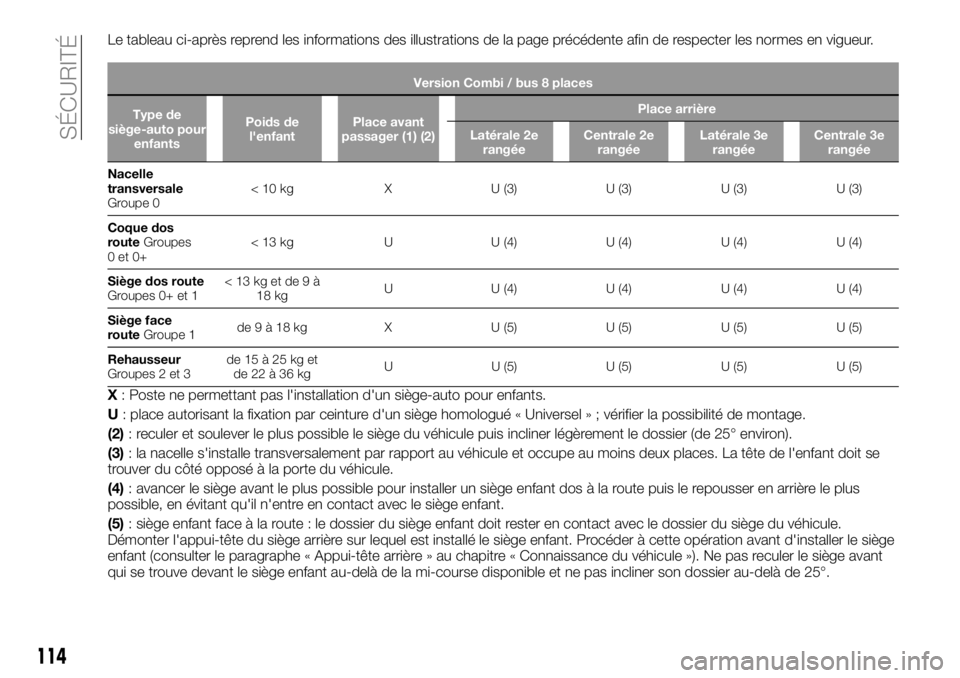

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi / bus 8 places
Type de
siège-auto pour
enfantsPoids de
l'enfantPlace avant
passager (1) (2)Place arrière
Latérale 2e
rangéeCentrale 2e
rangéeLatérale 3e
rangéeCentrale 3e
rangée
Nacelle
transversale
Gr
oupe 0< 10 kg X U (3) U (3) U (3) U (3)
Coque dos
routeGroupes
0et0+< 13 kg U U (4) U (4) U (4) U (4)
Siège dos route
Groupes 0+ et 1<13kgetde9à
18 kgU U (4) U (4) U (4) U (4)
Siège face
routeGroupe 1de9à18kg X U(5) U(5) U(5) U(5)
Rehausseur
Groupes 2 et 3de15à25kget
de22à36kgU U (5) U (5) U (5) U (5)
X: Poste ne permettant pas l'installation d'un siège-auto pour enfants.
U: place autorisant la fixation par ceinture d'un siège homologué « Universel » ; vérifier la possibilité de montage.
(2): reculer et soulever le plus possible le siège du véhicule puis incliner légèrement le dossier (de 25° environ).
(3): la nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(4): avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(5): siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
114
SÉCURITÉ

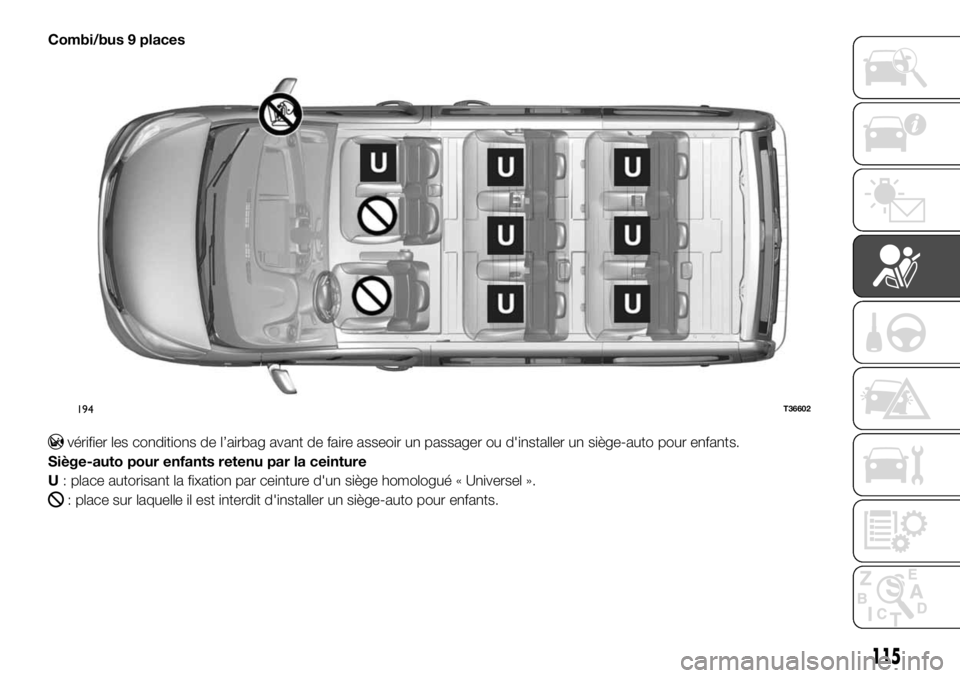

Combi/bus 9 places
vérifier les conditions de l’airbag avant de faire asseoir un passager ou d'installer un siège-auto pour enfants.
Siège-auto pour enfants retenu par la ceinture
U: place autorisant la fixation par ceinture d'un siège homologué « Universel ».
: place sur laquelle il est interdit d'installer un siège-auto pour enfants.
194T36602
115

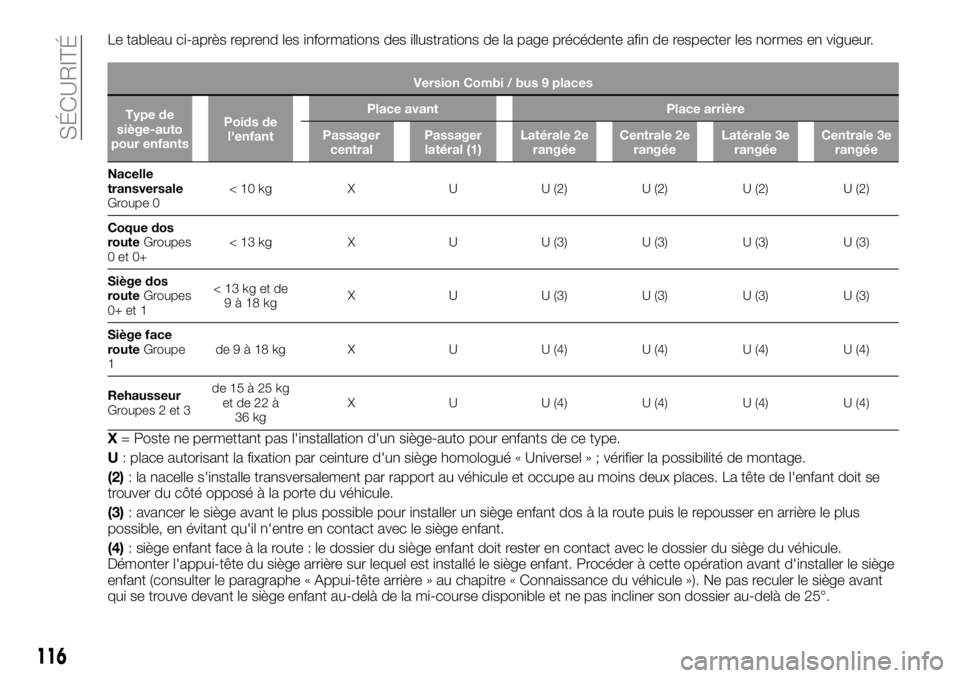

Le tableau ci-après reprend les informations des illustrations de la page précédente afin de respecter les normes en vigueur.
Version Combi / bus 9 places
Type de
siège-auto
pour enfantsPoids de
l'enfantPlace avant Place arrière
Passager
centralPassager
latéral (1)Latérale 2e
rangéeCentrale 2e
rangéeLatérale 3e
rangéeCentrale 3e
rangée
Nacelle
transversale
Gr
oupe 0< 10 kg X U U (2) U (2) U (2) U (2)
Coque dos
routeGroupes
0et0+< 13 kg X U U (3) U (3) U (3) U (3)
Siège dos
routeGroupes
0+ et 1<13kgetde
9à18kgX U U (3) U (3) U (3) U (3)
Siège face
routeGroupe
1de9à18kg X U U(4) U(4) U(4) U(4)
Rehausseur
Groupes 2 et 3de15à25kg
et de 22 à
36 kgX U U (4) U (4) U (4) U (4)
X= Poste ne permettant pas l'installation d'un siège-auto pour enfants de ce type.
U: place autorisant la fixation par ceinture d'un siège homologué « Universel » ; vérifier la possibilité de montage.
(2): la nacelle s'installe transversalement par rapport au véhicule et occupe au moins deux places. La tête de l'enfant doit se
trouver du côté opposé à la porte du véhicule.
(3): avancer le siège avant le plus possible pour installer un siège enfant dos à la route puis le repousser en arrière le plus
possible, en évitant qu'il n'entre en contact avec le siège enfant.
(4): siège enfant face à la route : le dossier du siège enfant doit rester en contact avec le dossier du siège du véhicule.
Démonter l'appui-tête du siège arrière sur lequel est installé le siège enfant. Procéder à cette opération avant d'installer le siège
enfant (consulter le paragraphe « Appui-tête arrière » au chapitre « Connaissance du véhicule »). Ne pas reculer le siège avant
qui se trouve devant le siège enfant au-delà de la mi-course disponible et ne pas incliner son dossier au-delà de 25°.
116
SÉCURITÉ

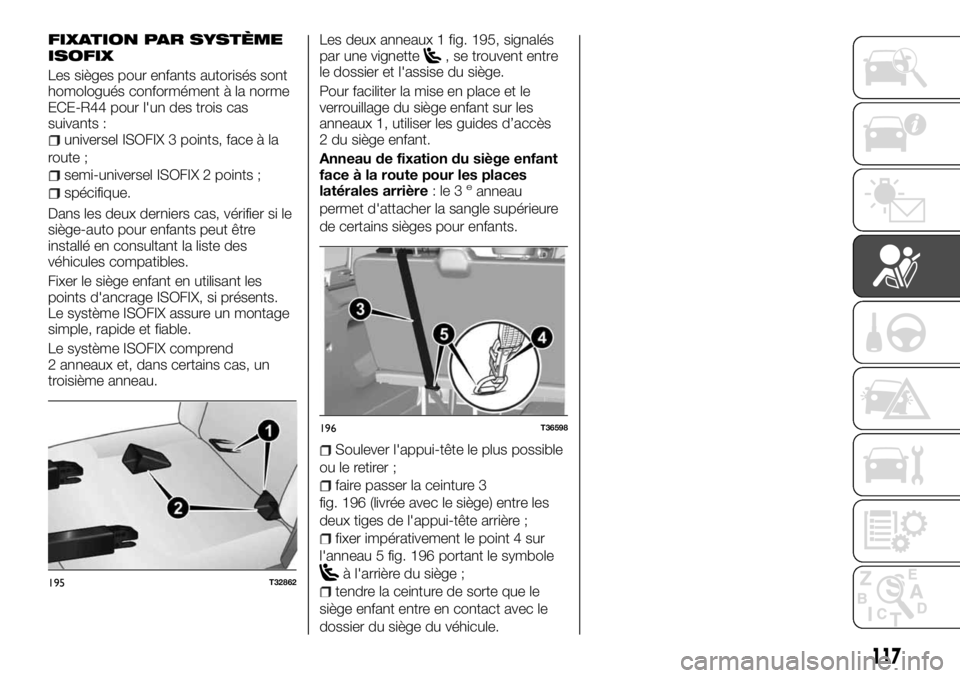

FIXATION PAR SYSTÈME
ISOFIX
Les sièges pour enfants autorisés sont
homologués conformément à la norme
ECE-R44 pour l'un des trois cas
suivants :
universel ISOFIX 3 points, face à la
route ;
semi-universel ISOFIX 2 points ;
spécifique.
Dans les deux derniers cas, vérifier si le
siège-auto pour enfants peut être
installé en consultant la liste des
véhicules compatibles.
Fixer le siège enfant en utilisant les
points d'ancrage ISOFIX, si présents.
Le système ISOFIX assure un montage
simple, rapide et fiable.
Le système ISOFIX comprend
2 anneaux et, dans certains cas, un
troisième anneau.Les deux anneaux 1 fig. 195, signalés
par une vignette
, se trouvent entre
le dossier et l'assise du siège.
Pour faciliter la mise en place et le
verrouillage du siège enfant sur les
anneaux 1, utiliser les guides d’accès
2 du siège enfant.
Anneau de fixation du siège enfant
face à la route pour les places
latérales arrière:le3
eanneau
permet d'attacher la sangle supérieure
de certains sièges pour enfants.
Soulever l'appui-tête le plus possible
ou le retirer ;
faire passer la ceinture 3
fig. 196 (livrée avec le siège) entre les
deux tiges de l'appui-tête arrière ;
fixer impérativement le point 4 sur
l'anneau 5 fig. 196 portant le symbole
à l'arrière du siège ;
tendre la ceinture de sorte que le
siège enfant entre en contact avec le
dossier du siège du véhicule.195T32862
196T36598
117

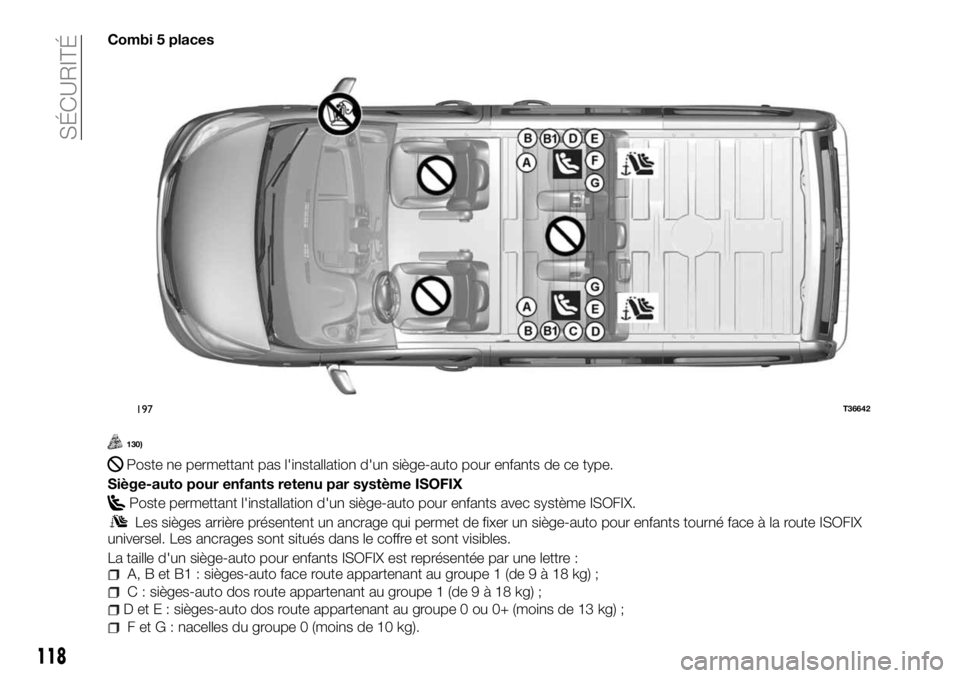

Combi 5 places
130)
Poste ne permettant pas l'installation d'un siège-auto pour enfants de ce type.
Siège-auto pour enfants retenu par système ISOFIX
Poste permettant l'installation d'un siège-auto pour enfants avec système ISOFIX.
Les sièges arrière présentent un ancrage qui permet de fixer un siège-auto pour enfants tourné face à la route ISOFIX
universel. Les ancrages sont situés dans le coffre et sont visibles.
La taille d'un siège-auto pour enfants ISOFIX est représentée par une lettre :
A, B et B1 : sièges-auto face route appartenant au groupe 1 (de9à18kg);
C : sièges-auto dos route appartenant au groupe 1 (de9à18kg);
D et E : sièges-auto dos route appartenant au groupe 0 ou 0+ (moins de 13 kg) ;
F et G : nacelles du groupe 0 (moins de 10 kg).
197T36642
118
